Замена крестовины карданного вала в Москве

Подбор крестовин кардана

Детали для замены лучше всего покупать оригинальные или качественные аналоги. Приобретать их нужно в специальных магазинах или сервисных центрах. Ни в коем случае не покупайте б/у детали. Они долго не прослужат, а вам придется переплачивать.

Детали для замены лучше всего покупать оригинальные или качественные аналоги. Приобретать их нужно в специальных магазинах или сервисных центрах. Ни в коем случае не покупайте б/у детали. Они долго не прослужат, а вам придется переплачивать.

Крестовина Renault Duster 19,03х55,3 UJ1955SD

Крестовина Renault Duster 19,03*55,3 UJ1955SD-INA

Чтобы избежать частой замены крестовин, своевременно проводите диагностику, передвигайтесь с использованием допустимого скоростного режима, избегайте неровных дорог. Если все же возникли проблемы с карданным валом, смело обращайтесь в наш сервисный центр. У нас Вы можете не только заменить крестовины, но и приобрести все необходимые детали для ремонта карданов. Мы работаем более 7 лет и заслужили доверие клиентов. Цены у нас доступные, качество ремонта на высоком уровне, на все детали и работы предоставляем гарантию.

Французский кроссовер стал популярным среди отечественных автолюбителей всех возрастов. Автомобиль надежен, прост в эксплуатации, достойно справляется с ролью внедорожника. Однако полный привод дает серьезную нагрузку на карданный вал. Замена большинства элементов возможна своими руками даже в условиях обычного гаража и смотровой ямы.

Причины и признаки неисправности, указывающие, что необходима замена крестовин на Рено Дастер

Как показала практика, на автомобиле Renault Duster наиболее подвержена износу задняя крестовина. Это связано с тем, что задний мост находится в постоянном движении, и крестовина работает под разными углами и с изменяющейся нагрузкой.

Рассмотрим основные факторы, которые оказывают разрушающее влияние на крестовинный узел:

• попадание влаги и мусора во внутреннюю полость подшипников через поврежденную манжету;
• повышенные вибрационные нагрузки вследствие нарушения балансировки карданного вала;
• постоянно изменяющийся угол работы крестовинного узла и большая нагрузка на него;
• естественный износ.

Эти факторы способны привести к двум основным неисправностям:

• заклинивание подшипников крестовины;
• полное разрушение подшипникового узла.

Есть несколько признаков, которые могут появляться при нарушении работоспособности крестовины:

• посторонние металлические звуки, обычно однократные звонкие щелчки при изменении скорости или в начале движения;
• вибрация.

В запущенных случаях, когда автовладелец плохо следит за своим автомобилем и не обращает внимания на тревожные симптомы, крестовина может развалиться полностью и разрушить посадочные отверстия в вилках или фланцах. В этом случае автомобиль полностью утрачивает работоспособность, а кардан приходится менять полностью.

Возможна ли замена крестовины, не снимая кардана

Чаще всего ремонт крестовины карданного вала невозможен. В данном случае потребуется полная замена детали. Для этого необходимо выполнить ряд действий. В основном, замену крестовины производят с обязательным снятием кардана. Это объясняется сложностью и громоздкостью конструкции.

Замена детали может производиться без снятия карданного вала целиком при наличии специального съёмника, который может предоставить автосервис, и особых навыков специалиста.

В любом из вариантов перед снятием крестовины необходимо очистить поверхность для будущих работ, снять с неё грязь и пыль. Следующий обязательный этап – нанесение специальных обозначений, которые указывают на точное расположение вилок. Только после проведения таких подготовительных действий, производится снятие стопорных колец. В автосервисе для этого используется специальный съёмник. Крепление крестовины карданного вала не рекомендуется снимать с помощью подручных инструментов, ведь это может привести к механическим повреждениям иных деталей карданного вала.

После снятия опытный мастер обязательно очистит все отверстия и пазы от накопившейся в них грязи, уберет заусеницы и устранит другие источники возможной поломки в будущем.

При замене старой детали на новую особое внимание стоит уделить чашечкам. Прежде всего необходимо их аккуратно снять с обеих сторон, проследить за тем, чтобы их содержимое не потерялось

Далее, после того как заправка будет в проушинах, нужно одеть одну чашку и установить её на нужное место. Если работа выполнена правильно, то впоследствии откроется выемка для установки стопорного кольца. Далее проводится запрессовка чашек устройства.

Важно! При замене все детали в обязательном порядке обрабатываются специальной смазкой. Старый крепёж рекомендуется заменить новым

Установка крестовины должна происходить без отклонений и перекосов, так как это приводит к быстрому износу деталей из-за их неправильного функционирования.

Проводить работы по замене крестовины карданного вала должен опытный специалист. Выше перечисленные действия требуют высокого уровня навыков, внимательности и проводятся с использованием специальных инструментов.

Можно ли качественно заменить крестовину карданного вала в кустарных условиях?

Замена крестовины карданного вала — процесс специфический. Он отличается высоким уровнем сложности и трудоемкости. Для произведения замены крестовины кардана нужны специальные знания. Человек должен не только разбираться в технике в общих чертах, но и знать особенности этой детали, её правильное положение для нормального функционирования. Кроме того, для замены этой части карданного вала без снятия кардана необходимо наличие специального съёмника.

Неправильно произведенная замена крестовины в кустарных условиях может привести к возникновению дополнительных неисправностей во всём механизме. Это чревато не только большими расходами в будущем, но и риском для жизни и здоровья. Такого рода неисправность автомобиля может привести к дорожно-транспортному происшествию.

Правильно провести диагностику неисправности и оценить реальное состояние детали могут только специалисты. Для этого рекомендуется обратиться в автосервис. Профессионалы всегда выполнят задачу быстро и качественно!

Что влияет на срок службы узла

Причины поломок могут быть как банальные – например, износ из-за выработки ресурса, так и специфические – нехватка водительского опыта у автолюбителя.

Среди самых частых причин мастера выделяют:

• наезды на препятствия на высокой скорости, а также резкие старты с места;
• неровные дороги (частая езда по ним в несколько раз быстрее выводит кардан из строя);
• отсутствие смазки в местах соединений.
• износились крестовины, подшипники, уплотнители.

Отдельно стоит сказать об установке кардана после его выхода из строя. В этом отношении имеется риск:

• приобрести и установить детали с браком, бывшие в употреблении или разбалансированный вал.
• воспользоваться услугами мастеров, не дающих гарантию на свои услуги. Хуже всего, если это самоучки, не имеющие ни опыта, ни оборудования.

Важно! Покупая вал или комплектующие через третьи руки, на рынке или в Интернете, имеется серьезная опасность потратить деньги впустую. Кардан может быть установлен и даже проработать какое-то время, однако в скором времени брак обязательно появиться и вместо мнимой экономии вы получите дополнительные расходы и потерю времени

Признаки того, что кардан Duster выходит из строя

Первое, что укажет на неисправность – сильная вибрация, исходящая из-под днища. Поломка выражается также и в характерных звуках, но из салона их не всегда можно услышать – в этом хорошая звукоизоляция играет не на руку.

Чем выше скорость, тем больше проявляются шумы и вибрация. Ресурс самого вала очень высокий – до 500 тысяч километров пробега. Но чаще страдают не сами трубы (только в случае разбалансировки), а места соединений. Стоит для начала произвести предварительный и тщательный осмотр.

Может так оказаться, что все дело заключается в том, что разболтались крепления подвесных хомутов. Крестовины, к примеру, могут износиться и после полусотни километров. В таких случаях траты автолюбителя будут минимальны, а ремонт в нашем автосервисе не займет много времени.

Элементы Рено Дастер 4х4 способны выдерживать значительные нагрузки. Однако агрессивное вождение, отсутствие защиты и удары о грунт могут повредить сам кардан и крестовину. Если деталь можно заменить самостоятельно, то вал придется менять в автосервисе. Неисправность крестовины можно определить по таким признакам:

• вибрации и дребезжание;
• стук, скрежет в процессе набора скорости;
• вибрации двигателя при движении на любой передаче.

Если присутствует опыт в ремонте автомобилей, то проблем с заменой поврежденной детали не будет.

Способы устранения конкретных неисправностей

При ослаблении резьбовых соединений крепления фланцев и соединительной муфты КП необходимо затянуть резьбовые соединении с моментом, указанным в техническом руководстве.
В том случае, когда КВ в шлицевой части имеет сверхдопустимый зазор, необходимо снять вал, заменить разрушенные элементы, либо вал в сборе.
При сверхдопустимом зазоре в подшипниках крестовины КП необходимо заменить крестовину КВ.
При изгибе КВ нужно заменить гнутые элементы или вал в сборе.
При неправильной установке КВ (тогда, когда при установке не соблюдены монтажные метки) переустановите КВ по меткам, нанесенным до разборки.
В случае, когда нарушен баланс вала, проверьте на стенде его балансировку и при необходимости отреставрируйте.
При разрушении или износе центрирующей втулки фланца промежуточной муфты или центрирующего кольца вала
вторичной коробки переключения передач необходимо заменить разрушенные элементы.
При износе втулки промежуточной муфты нужно заменить втулку в сборе с фланцем.
Если присутствует сверхдопустимый зазор в подвесном подшипнике, нужно разобрать вал, поменять подшипник,
а при необходимости заменить промежуточную опору в сборе.
В случае разрушения подвесной опоры КВ замените её.
При ослаблении резьбового соединения поперечной опоры закрепите её к кузову автомобиля.
Если присутствует сверхдопустимый зазор в игольчатых подшипниках крестовины, снимите вал, замените разрушенную крестовину.
В том случае, когда ослабла соединительная гайка вилки КП, затяните её.
Тогда, когда нет смазки в шлицах вала, то нужно добавить смазку Фиол-2У в шлицевое соединение

Очень важно шприцевать все точки при прохождении 10000 км пробега или шести месяцев эксплуатации автомобиля,
смотря, что наступит раньше, также необходимо смазать КВ. Также необходимо это выполнить после эксплуатации автомобиля в особо тяжелых условиях. Если разрушено сальниковое уплотнение шлицевой части вала, необходимо поменять сальник.
При повреждении сальникового уплотнения подшипников крестовин КП замените крестовины

Если разрушено сальниковое уплотнение шлицевой части вала, необходимо поменять сальник.
При повреждении сальникового уплотнения подшипников крестовин КП замените крестовины.

При появлении хруста, скрежета или еще хуже вибрации исходящей от карданного вала –
в строчном порядке установить автомобиль на смотровую площадку или отдать машину специалистам
для осмотра карданной передачи и устранения дефекта, это сэкономит деньги и предотвратит появление более серьезной поломки.

Связанные термины

• МКПП (механическая коробка передач)
• Задний мост
• АКПП (автоматическая коробка передач)

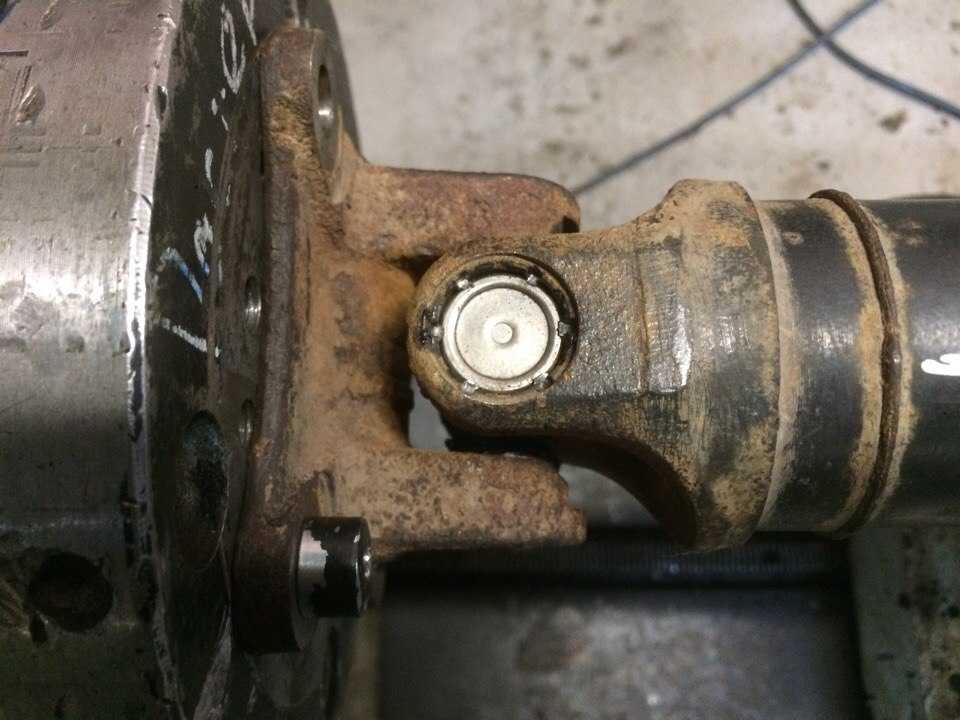

Конструкция карданного вала: крестовина кардана Renault Duster

На рассматриваемом автомобиле карданная передача состоит из двух частей. Первая, передняя часть, крепится к фланцу коробки передач при помощи четырех болтов. Фланцевая часть кардана соединена с трубой при помощи крестовины.

С другой стороны имеется шарнир, который способен изменять свое положение относительно оси вращения. Он также служит соединительной частью двух частей кардана. Предназначен для передачи крутящего момента с возможностью небольших отклонений осей между двумя сегментами карданной передачи. У основания шарнира крепится подвесной подшипник. Задней частью кардан соединяется через крестовину с фланцем редуктора.

Особенностью карданного вала этого автомобиля является наличие шарнира вместо традиционного шлицевого соединения. Выбор производителем такой конструкции имеет один существенный недостаток: невозможность замены подвесного подшипника.

На заводе в процессе сборки подвесной подшипник запрессовывается на шарнирную часть заднего сегмента кардана. После этого шарнир устанавливается в корпус передней части и закрепляется там вальцовкой. Для предотвращения попадания влаги дополнительно ставится резиновая манжета.

Признаки неисправности кардана Duster

Кардан у Duster может износиться по разным причинам. Причем поломкам подвержены преимущественно подвесной подшипник и крестовины. Первая детали изнашивается из-за частых ударов и отсутствия смазки. Крестовины выходят из строя по следующим причинам:

• резкие старты с места;
• наезд на большой скорости на препятствия;
• частая езда по нервным поверхностям;
• естественный износ детали;
• попадание влаги, вызвавшей коррозию металла.

О неисправности крестовины свидетельствуют следующие явления:

• посторонние стук (обычно с правой стороны);
• вибрация во время движения из-под днища;
• срежет на высоких передачах.

По мере увеличения скорости интенсивность указанных явлений усиливается. Определить поломку крестовины можно самостоятельно, не разбирая кроссовер. Для этого необходимо, удерживая рукой вилку, двигать карданный вал из стороны в сторону. Наличие люфта указывает на проблемы с подшипниками.

Первые сигналы износа крестовины

Для того, чтобы вовремя обнаружить и устранить неисправность карданного вала, следует обращать внимание на сигналы, которые подаёт автомобиль во время каких-либо неполадок. Чаще всего это возникновения нехарактерных звуков

На Рено Дастер симптомы износа крестовин чаще всего проявляются впервые около 90 тыс.км пробега следующим образом:

1. Металлический звук. «Клацанье» при включении D или R. Сначала этот звук еле заметен и мало кто придаёт ему значение, тем более, что проявляется он не всегда.
2. Вибрация. Едва заметная вибрация под машиной по центру на скорости 70-80 км/ч, которая проявляется через пару месяцев после первого симптома. При наборе скорости выше 80 или ниже 70 км/ч вибрация исчезает.
3. Прогрессирующая вибрация. Ещё через пару месяцев вибрация становится особо заметной, водитель заезжает в автосервис, где ему устанавливают однозначный диагноз — люфт крестовин карданного вала.

Если водитель длительное время не обращает внимания на симптомы износа крестовин карданного вала, существует вероятность того, что будет разбито ухо на карданном валу. В такой ситуации иногда без полной замены карданного вала не обойтись.

Что же касается крестовин карданного вала Renault Duster, то страдает обычно задняя крестовина, а передняя может оставаться при этом совершенно целой. Встает вопрос: «Можно ли купить крестовину кардана на Дастер и заменить только её?» Можно. Только вот в этом отношении завод-производитель подготовил не очень приятный «сюрприз» для владельцев Рено Дастер.

Диагностика неисправности крестовин кардана

Крестовина, как и любая деталь, не смотря на свои эластичные свойства, подвержена естественному износу

Важно следить и производить замену этого элемента при первых же признаках сильного износа. Данные симптомы заключаются в следующем: во время ускоренного разгона или при быстрой остановке автомобиля могут быть услышаны стуки или вибрации в районе расположения карданного вала. Известны случаи, когда износ крестовины приводил к тому, что кардан попросту вылетал прямо на дорожное покрытие и полностью приходил в негодность

Кроме того, пострадать может не только карданный вал, но и редуктор заднего моста, сам мост и даже днище автомобиля. Именно поэтому, крестовине следует уделять максимум внимания, чтобы избежать в будущем серьезного и дорогостоящего ремонта

Известны случаи, когда износ крестовины приводил к тому, что кардан попросту вылетал прямо на дорожное покрытие и полностью приходил в негодность. Кроме того, пострадать может не только карданный вал, но и редуктор заднего моста, сам мост и даже днище автомобиля. Именно поэтому, крестовине следует уделять максимум внимания, чтобы избежать в будущем серьезного и дорогостоящего ремонта.

Ремонт кардана

Судя по отзывам водителей, ездящих на полноприводных Рено Дастер, карданный вал здесь не самый долговечный. Конечно, если эксплуатировать кроссовер в городе, редко съезжать с асфальта, то проблем может и не быть.

Производитель не предусматривает отдельную замену какого-то из этих узлов.

Карданный вал Дастер сконструирован неразборным, а цена его может существенно ударить по карману. Если всё-таки решились на замену, готовы купить новую карданную передачу, вот артикул оригинального: 320003602R. В качестве альтернативы можно приобрести такой: GKN-Spidan 28141. Однако гаражные умельцы всё-таки научились делать ремонт кардана, меняя износившиеся части.

Крестовины

Как уже было сказано выше, крестовины карданного вала Рено Дастер 4х4 не отличаются долговечностью. Вдобавок к этому в них закладывают мало смазки. Чтобы продлить срок службы этой детали, на тематических форумах советуют регулярно (3-4 раза в год) проводить их обслуживание, обрабатывая снаружи молибденовой смазкой Hi-Gear HG5531. Сильно это вряд ли поможет, но хуже точно не будет. При выходе из строя крестовин полного привода Duster можно поколхозить с их заменой, сдать кардан на ремонт или заменить его целиком.

Подвесной подшипник

Эта деталь доставляет проблемы не так часто и отдельная замена при наличии некоторых навыков возможна.

Оригинальный подвесной подшипник Рено Дастер дорог (артикул 397740385R), но есть хорошая замена, которая обойдётся значительно дешевле: LEX РР4630 или Febest RNCBDUST. Ремонт можно сделать ещё бюджетнее, если отдельно купить подвесную опору карданного вала (FEBI 08173) и подшипник (FAG 6006RSR). Но в этом случае придётся дорабатывать крепление основной обоймы. Можно поступить по-другому: от снятого штатного крепежа аккуратно отсоединить резиновую обойму, запрессовать на её место новую с подшипником от фирмы VTR (артикул VW6001R).

Крестовина карданного вала Renault Duster: неисправности и диагностика

Наиболее частой неисправностью шарнирного соединения является разрушение игольчатых подшипников. Крестовина кардана Рено Дастер 4х4, купить которую не представляет труда – это деталь, не обслуживаемая и не имеющая тавотниц, через которые можно было бы заменить смазку и выдавить попавшую влагу в подшипники. По этой при чине срок эксплуатации крестовин не велик. Крестовина кардана Дастер 4х4 имеет характерные признаки неисправности в виде щелчков при начале движения автомобиля и появление вибрации. Определяется неисправность крестовины достаточно легко, достаточно интенсивно производить вращательные движения одной рукой кардана меняя направление движения, а другой удерживая вилку шарнирного соединения, ощущение даже небольшого люфта признак начала разрушения игольчатых подшипников. Как показывает практика, основной причиной разрушения служит коррозия, образующаяся по причине попадания влаги в игольчатый подшипник, которая методически вымывает заложенную смазку. В результате подшипник, лишенный смазки под воздействием коррозии достаточно быстро приходит в негодность. Во время движения автомобиля кардан вращается постоянно, помимо неприятных ощущений, вибрация кардана пагубно влияет на подшипники и сальники распределительной коробки и редуктора заднего моста, кроме этого появляется риск вообще потерять кардан на ходу.

Внимание! При появлении щелчков и вибрации следует незамедлительно обратиться в автосервис для выяснения причины
