Рено Сандеро замена ремня ГРМ 1.4 и 1.6

Замена ремня ГРМ

Устанавливаемые двигатели

Замена ремня привода вспомогательных агрегатов на Renault Logan 2

Сколько стоят ремни ГРМ?

Рекомендуется заменять детали комплектом с использованием оригинальных изделий. Аналоги, имеющие низкую цену, позволят сэкономить не более 1000-1200 рублей на комплекте. Но риск досрочного выхода узла из строя многократно увеличивается.

Наименование детали и каталожный номер	Цена, руб
Ремень на 8-клапанный двигатель, 8200939081	800
Ремень на 16-клапанный двигатель, 8201069699	1400
Ролик натяжения на 8-клапанный мотор, 8200908180	2200
Ролик натяжения на 16-клапанный мотор, 7700108117	По отдельности не поставляется
Обводной ролик 16-клапанного двигателя, 7700107150	Аналогично
Ремкомплект (ремень и ролики) на 8-клапанный мотор, 130С17480R	3000
Ремкомплект (ремень и ролики) на 16-клапанный мотор, 7701477014	4300
Цены актуальны для трех регионов: Москва, Челябинск, Краснодар

Процесс замены ремня ГРМ на Рено Логан 2 (2014) (8 клапанный двигатель)

Устройство двигателя Рено Сандеро 1.6 16V

Силовой агрегат называется К4М, это атмосферный бензиновый, четырехтактный, четырехцилиндровый, рядный, 16-клапанный, с верхним расположением двух распределительных валов. Порядок работы цилиндров: 1–3–4–2, отсчет – от маховика. Система питания – распределенный впрыск топлива.

Блок цилиндров сделан из чугуна, головка блока отлита их алюминиевого сплава. В газораспределительном механизме два распредвала и 16 клапанов. Шатуны — стальные, двутаврового сечения, обрабатываются вместе с крышками. Крышки крепятся к шатунам специальными болтами с гайками. Поршневой палец — стальной, трубчатого сечения. Палец, запрессованный в верхнюю головку шатуна, свободно вращается в бобышках поршня. Поршень — из алюминиевого сплава. Юбка поршня имеет сложную форму: в продольном сечении — бочкообразная, в поперечном — овальная. В верхней части поршня проточены три канавки под поршневые кольца. Два верхних поршневых кольца — компрессионные, а нижнее — маслосьемное.

Процесс замены ремня

Работа своими руками: подготовка

Не будем скрывать: поменять ремень на Рено непросто: это требует определенных навыков и сноровки. Однако, если приноровиться и внимательно прочесть эту статью, этому можно будет научиться и никогда не прибегать к помощи профессиональных автомехаников.

Первое, на что нужно обратить внимание — это правильный выбор необходимых расходников. К таковым относятся:

• Ремень ГРМ;
• Натяжной ролик.

Комплект ГРМ от производителя имеет номер 130C17529R, а замены, рекомендованные к применению, это комплект Bosch 1 987 946 524, Contitech CT988K2 и Febi 21725. Если рассуждать о выборе оригинальных и неоригинальных компонентов ГРМ, то в данном случае выбор последних не имеет особого смысла: как показывает практика, оригинальный комплект служит значительно дольше и при этом не сильно уступает в цене заменителям.

Второй момент — это подготовка необходимого инструмента. Сразу оговоримся: никаких специальных приспособлений для работы с комплектом не потребуется, и их не придется приобретать в специализированных автомагазинах. Единственное пожелание — наличие храпового ключа с гибкой головкой: подкапотное пространство очень ограничено и не имеет много пространства для маневра.

Размеры ключей, необходимых для работы с комплектом ГРМ, следующие:

• 8 мм;
• 10 мм;
• 13 мм;
• 15 мм;
• 16 мм;
• 18 мм;
• «Торкс» 40 мм;
• Колесный ключ;

Еще крайне желательно наличие автогерметика: им нужно будет промазать болты защитного кожуха ролика, во избежание попадания воды вовнутрь механизма и его ржавления.

Помимо домкрата, при помощи которого необходимо будет приподнять передок машины, нужно заготовить пенек или деревянный брусок: он будет служить подпоркой под двигатель, ослаблить приводной ремень и удобства его снятия.

как выбрать и как часто нужно его менять?

• Полезное
• Как выбрать ремень ГРМ для Рено Логан и как часто его менять?

Регламент замены
Почему важно вовремя менять ремень?
Как понять, что пора менять ремень ГРМ?
Какой ремень ГРМ мы советуем владельцам Рено Логан?

Ремень ГРМ передает усилие от коленчатого вала двигателя к распредвалу. Благодаря этому обеспечивается совпадение рабочих тактов: клапана открываются и закрываются в нужное время, в соответствии с положением поршня.

ИНТЕРЕСНО: одна из дополнительных функций ремня ГРМ передача усилия на водяной насос (помпу).

Регламент замены

Концерн рекомендует менять ремень каждые 60 тыс. км пробега или раз в 4 года на автомобилях до 2015 года выпуска.

Если же авто выпущено после 2015 года производить замену нужно каждые 90 тыс. км пробега или раз в 4 года.

Почему важно вовремя менять ремень?

ГазоРаспределительный Механизм один из ключевых узлов автомобиля.

При обрыве валы по инерции работают вразнобой, что приводит к загибу клапанов. А это уже чревато заменой комплекта клапанов.

Иногда при обрыве клапан может даже пробить поршень. В этом случае единственное решение проблемы ремонт двигателя.

Другой редкий, но также возможный исход деформация блока цилиндров или пастеля распредвала.

Даже если вам «повезет» и обрыв приведет «всего лишь» к загнутым клапанам это уже крайне неприятная ситуация.

Как понять, что пора менять ремень ГРМ?

Точный срок службы ремня зависит от множества факторов: стиль вождения, общее состояние авто, качество комплектующих и др.

Признаки, что пора обратиться в сервис:

• появились трещины с задней стороны
• на него попадает масло
• боковые края утратили ровность и гладкость, заметны оборванные нити корда
• зубья ремня расслаиваются или между ними появились трещины

Если вы заметили деформацию или трещины стоит всерьез задуматься о замене ремня.

Какой ремень ГРМ мы советуем владельцам Рено Логан?

Учитывая всю важность ремня для правильной работы двигателя и возможные последствия при его обрыве, мы рекомендуем устанавливать оригиналы или комплекты фирм Gates и SKF. Это лучшие варианты, по опыту наших клиентов и мастеров

При замене ремня стоит устанавливать новый комплект целиком (ремень + ролики). Потому что рабочий ресурс у деталей практически идентичный.

Рекомендуемые нами комплекты для Рено Логан до 2010 года выпуска:

• оригинал Рено
• Gates
• SKF

Для авто с 2010 года, мы советуем комплект Gates.

Если у вас нет времени самостоятельно менять ремень и ремонтировать ваш автомобиль, вы можете доверить эту работу нашим мастерам. От правильной установки комплектующих напрямую зависит их срок службы и вероятность обрыва, который может привести к дорогостоящему ремонту.

Об этом писалось в статье

• Рекомендуем прочитать (1)
• Сопутствующие работы (1)

• Опубликовал: Мышинский Андрей

• Дата: Понедельник, 19 сентября 2022

Просмотров: 1167

Обсудить или задать вопрос

Как определить какой ремень генератора подходит

В зависимости от комплектации вашего автомобиля есть два варианта управления вспомогательными агрегатами: с кондиционером и без него

Поэтому при покупке ремня отдельно или сразу комплекта для замены ремня генератора обратите внимание на конфигурацию вашего автомобиля и объем двигателя

• На двигатель 1.5 комплект ремня генератора с роликом 7701476476 цена от 3500 руб
• Для двигателя 1.6 без кондиционера комплект ремня генератора с роликом 7701478717 цена от 3100 руб
• На двигатель 2.0 комплект ремня генератора с роликом F4R 117209732R цена от 5000 руб

Выше — комплект ремень + ролики, можно только заменить ремень, но специалисты рекомендуют сразу менять ролики.

При отсутствии оригинала для двигателя объемом 1,5 л могут применяться аналоги:

• Febest 0290J10E фиксированная цена от 2500 руб
• Цена комплекта Fenox R54118 от 2000 руб
• Цена комплекта Gates K026PK1203 от 4000 рублей может быть в оригинале

Для двигателя объемом 1,6 л без кондиционера подходят следующие аналоги:

• Цена комплекта Gates K026PK1130 от 3800 руб
• RiginalRG534014130 фиксированная цена от 1300 руб

Рекомендуется проверять состояние ремня каждый раз при обслуживании автомобиля. Если вы обнаружите на ремне потертости, расслоение или трещины, его необходимо будет заменить.

На Рено Дастер 1,6 с кондиционером

Алгоритм действий:

1. Установите машину на ровную поверхность и затем ослабьте болты, которыми крепится правое переднее колесо.
2. Поднимите машину, снимите колесо и поместите вспомогательную опору под порог.
3. Откручиваем винты, снимаем пластиковые заглушки и снимаем щиток, защищающий моторный отсек от грязи.
4. Выкрутите винты, которыми крепится пластиковая колесная арка. Допускается снять крепеж передка, затем вручную сложить облицовку крыла и закрепить деталь на суппорте или диске тормозного механизма.
5. Ослабьте натяжение ремня ключом на 16 мм (ролик находится справа от шкива коленчатого вала). Болт с усилием поворачивается по часовой стрелке.
6. Снимите прядь ремня с натяжного ролика (находится справа от натяжителя), а затем полностью разберите старую деталь.
7. Заменить ролики. Для этого с помощью гаечного ключа на 13 мм или головки открутите болт, фиксирующий обводное колесо, затем снимите ролик с оси (вместе с внутренней крышкой). С помощью головки на 10мм и удлинителя откручиваем 2 болта и снимаем натяжитель.
8. Установите новые ролики.
9. Надеть ремень на шкивы генератора, коленчатого вала и компрессора кондиционера, затем запустить ответвления под байпас и натяжные ролики.
10. Поверните болт приемной бобины против часовой стрелки, пружина, установленная внутри корпуса, автоматически отрегулирует натяжение ремня.
11. Установите на место облицовку колесной арки и защитный экран, затем колесо и выполните пробный пуск двигателя.

На некоторых автомобилях «Дастер» установлен двигатель Nissan-Renault H4M мощностью 114 лошадиных сил, производимый на заводе АвтоВАЗ. В конструкции мотора отсутствует ролик для регулировки натяжения ремня, старый элемент снимается плоскогубцами.

Для ремонта вам понадобится комплект с номером детали 117203168R, в котором есть инструмент для установки ремня на шкив коленчатого вала.

На начальном этапе необходимо натянуть ремень на шкивы вспомогательных механизмов. Затем необходимо натянуть упругий элемент с приспособлением на шкив коленчатого вала, который проворачивается ключом или головкой с ручкой. Монтажный кронштейн опирается на спицы шкива; для уменьшения усилия допускается выкручивание свечей.

Когда Менять Грм На Дастер 2.0

Процесс замены ремня привода ГРМ Рено с фотографиями и описанием

Шаг 1. Поддомкрачиваем автомобиль и снимаем правое переднее колесо, после чего подкладываем снятое колесо под подрамник.

Фото 1 колесо под подрамникШаг 2. Снимаем боковой кожух, процедура довольно легкая.

Фото 2 Пластиковый правый кожух Шаг 3. Ставим автомобиль на 1-ую передачу нажимаем на тормоз и откручиваем головкой на 18 мм шкив коленчатого вала на ремень генератора.

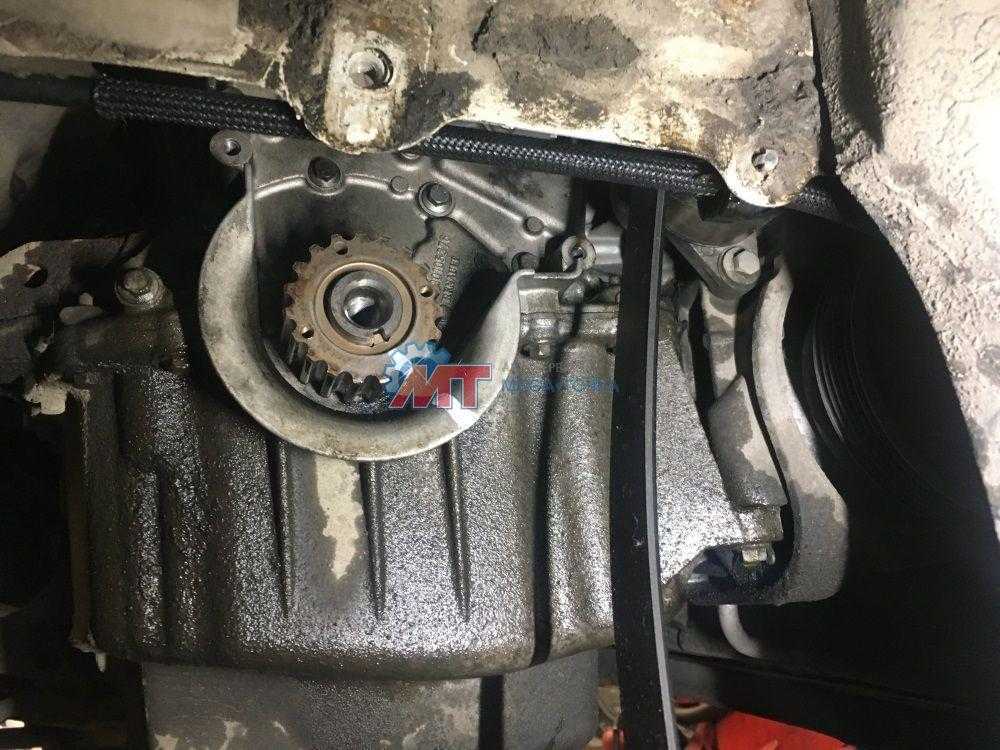

Фото 3 Шкив коленвала Шаг 4. Ключом на 13мм ослабляем натяжитель генератора поднимаем ролик и снимаем ремень генератора.

Натяжитель генератора Обратите внимание что конструкция натяжителя будет различна для автомобилей с кондиционером и без него. Но не пугайтесь нужно всего лишь ослабить натяжитель и снять ремень

Шаг 5. Теперь откручиваем сам шкив ремня генератора.

Фото 5 Шаг 6. Вытаскиваем и убираем щуп масла. Снимаем или убираем все провода, которые будут мешаться при снятии крепления двигателя (подушка двигателя). Но предварительно сделайте упор под поддон как показано на фото 7(к примеру монтировку чтобы двигатель не упал).

Фото 6 Верхнее крепление двигателя

Фото 7 Шаг 7. Головкой или ключом на 16 мм откручиваем верхнее крепление двигателя 5 болтов, показанное на фото 6.

Фото 8 Шаг 8. Теперь нам предстоит снять две крышки ГРМ, пластиковая № 5 и дюралевая № 8. Сначала снимается пластиковая потом дюралевая. Головкой на 8 мм, откручивается пластиковый кожух 3 болта, и головкой на 13 откручиваем дюралевый кожух 4 болта, а головкой на 10 мм откручиваем 1 болт

Обратите внимание что нижние болты на дюралевом корпусе могут откручиваться с усилием так как данные каналы с завода промазываются герметиком

Фото 9 Схема двигателя

Фото 10 Шаг 9. Выставляем ГРМ по меткам. Метка на шестерне распредвала должна смотреть на значок «дачия» см. фото 11. И метка шестерни на шкиве коленвала также должна смотреть вниз, но бывает так что данной метки нет с завода и поэтому нужно нанести ее самостоятельно фото 12, но верхняя мертвая точка должна быть выставлена.

Фото 11

Фото 12 Шаг 11. Откручиваем натяжной ролик. Для этого понадобиться ключ на 16 и спец. Ключ для натяжения ремня ГРМ см. фото 13.

Фото 13 Шаг 12. Снимаем сам ремень.

Фото 14 Шаг 13. Собираем все в обратной последовательности, для начала устанавливаем на место натяжной ролик. Шаг 14. Ставим на место ремень. На ремне должны быть нанесены метки ставим его в соответствии с ними фото 15 и 16. Т.е. все метки на ремне должны совпасть с метками на шестернях распредвала и коленвала. Белая риска должна попасть на зуб с риской на шестерне

Обратите внимание. Стрелки на ремне должны быть по ходу движения, т.е

смотреть вниз фото 17.

Фото 15

Фото 16

Фото 17 Ну дальше объяснять мы не будем так как всё делаем в соответствии с этой инструкцией замены ГРМ только в обратной последовательности. Также если по фото вам было что-то непонятно, можете посмотреть подробное видео замены ремня ниже.

Периодичность

Также автовладельцев интересует периодичность, с которой требуется обязательно менять ремни. У Логана газораспределительная система устроена так, что на всех моторах этого автомобиля загибаются клапана, когда обрывается ремень. А потому при достижении определенного пробега лучше не рисковать, а сразу же поменять элемент.

Если заглянуть в руководство по эксплуатации, то официальный регламент диктует срок в 15 тысяч километров как период для обязательной проверки состояния. Менять еще не обязательно.

Защита картера Шериф: каталог продукции, цена, где купить

Рубрика: Тюнинг

А вот непосредственно сама замена выполняется через 60 тысяч километров. Достаточно спорное утверждение от официального представителя. В действительности, как показывает практика и опыт владельцев Рено Логан, реальный срок службы оригинальной детали составляет 50 тысяч километров. А еще лучше, если замены выполнить на 45 тысячах. Если же машина редко используется, тогда отталкиваться нужно не от пробега, а от срока. В таких условиям ремни меняют каждые 4 года.

Когда 60 тысяч километров пройдено, дальнейшая эксплуатация Логана сопряжена с большими рисками. Это возможно даже при условии, что никаких признаков износа нет. Начинают образовываться внутренние повреждения, которые легко приведут к проблемам с мотором.

Необходимость в досрочной замене

Есть ситуации, когда Рено Логан не может пройти весь указанный пробег. То есть ремень изнашивается и разрушается раньше заявленного периода. Обычно это происходит по вине неправильной установки или же из-за использования изначально некачественного изделия.

Чтобы определить необходимость в досрочной замене ремня, отталкивайтесь от нескольких характерных признаков. А именно:

• на поверхности образуются следы замасливания;
• натяжение ремня нарушается;
• натяжной ролик заклинивает;
• клинит помпу;
• на беговой части появляются трещины и разрывы;
• следы разрушений видны на внешней стороне ремня;
• торцевые части постепенно расслаиваются;
• двигатель нехарактерно шумит;
• автомобиль плохо разгоняется.

Опытные автомастера утверждают, что очень опасной является ситуация, когда на поверхность попадает масло. Это приводит к ускоренному разрушению резиновых компонентов ремня. Если вы видите смазку на элементе, для начала найдите причину, почему так происходит. Зачастую это поврежденные или изношенные сальники вала.

Глаза боятся, а руки делают: меняем расходники самостоятельно

Подняв машину на домкрате, в первую очередь необходимо снять правое переднее колесо. За стойкой, чуть правее нее, станет виден черный пластиковый защитный кожух, закрепленный при помощи небольшой гайки. Открутив ее рукой, кожух необходимо снять. Следующим шагом необходимо снять ремень навесного оборудования и с помощью 15мм ключа ослабить натяжной ролик. После чего ремень легко удаляется со шкива.

Взяв деревянный пенек или брусок, нужно найти сливную крышку масляного картера двигателя: на Рено Сандеро 1.4 и 1.6 она расположена ближе к правой передней стороне картера. Подперев за эту крышку мотор, можно ослаблять домкрат, и тогда двигатель приподнимется на опоре.

Затем опору необходимо снять. Для этого под капотом, рядом с масляным щупом, нужно найти три шестигранные головки на 16 и открутить болты. Верхний кожух механизма ГРМ крепится на один болт на 10мм и четыре болта на 13. Открутив их, кожух легко снимается наверх.

Шкив распределительного вала ГРМ на Рено Сандеро имеет характерные отверстия, расположенные по окружности. В одну их них необходимо вставить стержень или брусок, чтобы предотвратить проворот шкива при установке. Сколько болтов придется при этом открутить? Всего четыре. Они имеют головку на 18мм и легко снимаются, не требуя больших усилий.

С помощью ключа вал необходимо провернуть до положения, когда белая метка совпадает с клеймом «D» на корпусе двигателя, во избежание повреждения клапанов. Около шкива коленвала такой метки нет, поэтому лучше всего взять карандаш или маркер и сделать ее самому, а при установке вновь вернуть шестерню в начальное положение.

Ремень ГРМ на Рено Сандеро снимается путем ослабления его натяжного ролика при помощи ключа с головкой на 13мм. Шестерня коленвала удаляется руками или путем вытягивания при помощи плоскогубцев за болты, предварительно вкрученные в отверстия на шестерне.

После этого можно начинать установку нового комплекта. Процедура производится в порядке, обратном снятию. Необходимо помнить, что метки на шкивах и место, где помечен ремень, должны строго совпадать между собой: в противном случае существует риск повреждения клапанов двигателя, причем на моторе Рено 1.6 такое происходит особенно часто.

Когда менять и как выбрать

Ресурс работы ремня для 8КЛ и 16КЛ агрегатов с объёмами 1.4 и 1.6 л рассчитан на 60 тысяч км пробега, после которых ремешок следует поменять. Это касается моделей фазы 1 (2006, 2007, 2008 года выпуска) и фазы 2 (2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017 г.в.).

Ремень нужно заменить, если есть такие дефекты:

• На боковинах есть расслоения и трещины.
• Поверхность зубьев изношена.
• Имеются следы масла.

Неправильное расположение при установке может стать причиной обтрёпанных краёв, а масляные пятна указывают на протечки в области сальников коленвала. Присутствие их на шкиве (демпфере) способствует недостаточному сцеплению, и ротор прокручивается.

Степень натяжения — также важный фактор: если оно слабое, то ремень проскакивает, и генератора работает не на полную силу. Можно услышать, как он свистит и шумит во время того, как авто заводится, чаще всего — в холодную погоду, а АКПП ходит разболтанно. Иногда для устранения проблемы достаточно его просто подтянуть, но при сильном износе приходится ставить новую деталь. Ещё одной причиной сбоёв в работе может стать выход из строя подшипников.

Установка новых комплектующих должна проходить с учётом рекомендаций производителя Renault Logan. Оптимальным вариантом является установка оригинальных деталей. Артикул ремня для моделей без кондера — 5РК1110 (8200841132). Обязательно стоит учитывать размер и длину изделия.

хорошими качественными показателями отличаются детали от Fenox, Francecar, Mitsubishi. Каталожные коды некоторых деталей: 8200022774 — генератор 120А, 110616 — механизм свободного хода, 8200660040 — генератор на Логан 1.6 л (82HP), al21201o7 — для двигателей 1.4 (k7j) и 1.6 л. Характеристики оригинальных деталей выше, чем у аналогов, как и стоимость.

Иногда на разборках предлагают оригинальные б/у запчасти, которые можно купить по выгодной цене. Производитель рекомендует устанавливать устройства от Bosch и подбирать их в соответствии с номером из каталога.

Этапы выполнения работ по замене ремня ГРМ

Периодичность

Также автовладельцев интересует периодичность, с которой требуется обязательно менять ремни. У Логана газораспределительная система устроена так, что на всех моторах этого автомобиля загибаются клапана, когда обрывается ремень. А потому при достижении определенного пробега лучше не рисковать, а сразу же поменять элемент.

Если заглянуть в руководство по эксплуатации, то официальный регламент диктует срок в 15 тысяч километров как период для обязательной проверки состояния. Менять еще не обязательно.

Защита картера Шериф: каталог продукции, цена, где купить

Рубрика: Тюнинг

А вот непосредственно сама замена выполняется через 60 тысяч километров. Достаточно спорное утверждение от официального представителя. В действительности, как показывает практика и опыт владельцев Рено Логан, реальный срок службы оригинальной детали составляет 50 тысяч километров. А еще лучше, если замены выполнить на 45 тысячах. Если же машина редко используется, тогда отталкиваться нужно не от пробега, а от срока. В таких условиям ремни меняют каждые 4 года.

Когда 60 тысяч километров пройдено, дальнейшая эксплуатация Логана сопряжена с большими рисками. Это возможно даже при условии, что никаких признаков износа нет. Начинают образовываться внутренние повреждения, которые легко приведут к проблемам с мотором.

Необходимость в досрочной замене

Есть ситуации, когда Рено Логан не может пройти весь указанный пробег. То есть ремень изнашивается и разрушается раньше заявленного периода. Обычно это происходит по вине неправильной установки или же из-за использования изначально некачественного изделия.

Чтобы определить необходимость в досрочной замене ремня, отталкивайтесь от нескольких характерных признаков. А именно:

• на поверхности образуются следы замасливания;
• натяжение ремня нарушается;
• натяжной ролик заклинивает;
• клинит помпу;
• на беговой части появляются трещины и разрывы;
• следы разрушений видны на внешней стороне ремня;
• торцевые части постепенно расслаиваются;
• двигатель нехарактерно шумит;
• автомобиль плохо разгоняется.

Опытные автомастера утверждают, что очень опасной является ситуация, когда на поверхность попадает масло. Это приводит к ускоренному разрушению резиновых компонентов ремня. Если вы видите смазку на элементе, для начала найдите причину, почему так происходит. Зачастую это поврежденные или изношенные сальники вала.

Замена распредвала ГРМ на «Рено Сандеро»

Инструкция

Что может произойти, если не поменять ремень вовремя

Каждый водитель должен знать особенности эксплуатации силового агрегата своего транспортного средства. Это в полной мере касается привода ГРМ мотора.

Игнорирование требований по обслуживанию двигателя может привести к серьёзным поломкам мотора, это потребует дополнительных финансовых и материальных затрат по их устранению. Правильное обслуживание позволяет отработать положенный приводу ресурс без проблем. Степень повреждения деталей мотора из-за выхода из строя ремня зависит от типа мотора, прежде всего от конструкции головки блока цилиндров.

Для получения высоких показателей двигателя требуется улучшить наполняемость камеры сгорания рабочей смесью и своевременный отвод выхлопных газов. Для этого на каждый цилиндр устанавливают четыре клапана, по два на впускном и выпускном трактах (К4М). Работа мотора на высокооктановом топливе требует увеличения степени сжатия. Это достигается уменьшением объёма камеры сгорания. При повреждении зубчатого ремня клапана зависают в неподвижном положении, поршня продолжают движение в верхнюю мёртвую точку.

В таком случае происходит «встреча» поршней с клапанами, они получают изгиб, возможно получение повреждений поршней, шатунов. Ремонтники приводят много примеров, когда капитальному ремонту после такой «встречи» подвергали ГБЦ целиком. У моторов Рено Логан, у которых в головке восемь клапанов, такие повреждения также случаются. Это двигатели K7J, K7M.
