Работы по замене ремня ГРМ на Дастере 2.0

Менять ли помпу вместе с ремнем ГРМ

Как правило, срок эксплуатации помпы продолжительнее, чем у ремня ГРМ, примерно в 2 раза, поэтому можно производить замену помпы совместно с каждой второй заменой ремня ГРМ.

Двигатель автомобиля в разобранном состоянии.

Менять помпу отдельно нерационально и если есть малейшие подозрения, что еще один срок эксплуатации ремня она не переживет, то лучше заменить все сразу комплексно. Так как современные автомобили испытывают дефицит подкапотного пространства и добираться до помпы и ремня ГРМ приходится одним и тем же долгим и тернистым путем, то разбирать половину своего транспортного средства еще раз через пару месяцев для замены водяного насоса будет неразумно.

Небольшой износ распредвалов

Стоимость помпы и ремня ГРМ не настолько высока, сколько услуги по их установке, можно обойтись и своими силами, особенно если есть большое желание сэкономить. Правда для этого понадобятся инструменты и достаточно много времени, особенно если вы делаете это впервые. Однако если есть сомнения в своих силах, то лучше довериться профессионалам.

Перечень работ при ТО 1 (15 000 км пробега)

1. Замена масла в двигателе . Стандарты масла которые определены заводом-изготовителем для бензиновых двигателей, должны быть не ниже чем API: SL; SM; SJ либо АСЕА А2 или А3 и с уровнем вязкости SAE: 5W30; 5W40; 5W50; 0W30; 0W40, 15W40; 10W40; 5W40; 15W50.

Для дизельного агрегата К9К

необходимо лить рекомендованное для дизельных двигателей отвечающих требованиям ЕВРО IV и ЕВРО V масло Renault RN0720 5W-30. Если автомобиль ездит с противосажевым фильтром, то рекомендуется заливать 5W-30, а если нет — то 5W-40. Средняя его стоимость в объеме 5 л., артикул 7711943687 — 3100 руб.; 1 литр 7711943685 – 780 рублей.

Как подключить дополнительную помпу на «Ладе Калине»

На большинстве современных автомобилей устанавливается сразу два водяных насоса. Это обеспечивает максимально качественное охлаждение мотора в любых условиях эксплуатации. На «Ладе Калине» также можно установить вторую (дополнительную) помпу, причём работа эта занимает немного времени и сил. Самое сложное — это добраться до места фиксации помпы, так как придётся разобрать множество подкапотных деталей.

Для того чтобы установить вторую помпу на «Калину», потребуются:

шланги разной длины;

крепёж (в зависимости от того, куда именно будет проще и удобнее прикрутить помпу);

Суть работы заключается в том, чтобы организовать малый круг циркуляции охлаждающей жидкости по системе.

Выполнение работы своими руками

Первым делом потребуется собрать сам узел из тех материалов, которые имеются под рукой. Помпа соединяется с двумя шлангами (короткий будет обеспечивать отвод жидкости, а длинный — подачу). Шланги крепятся к двум концам насоса хомутами. Далее придерживаться следующего порядка действий:

1. Потребуется слить охлаждающую жидкость. Можно просто опустошить ёмкость расширительного бачка, не сливая весь объём тосола.
2. Возле днища автомобиля найти два шланга (один ведёт тосол к печке, а другой отводит от неё). Отсоединить шланг отвода и вместо него присоединить собранную конструкцию с дополнительной помпой.
3. После этого прикрепить помпу к картеру коробки переключения передач. В зависимости от наличия крепежа можно посадить устройство на кронштейны или зафиксировать помпу металлическими хомутами.

В данном случае шланги соединены хомутами, а сама помпа посажена на металлический кронштейн

В завершении работы нужно будет закупорить все шланги и заглушки и залить новый тосол.

Видео: вторая помпа — подготовка и установка

Таким образом, на автомобилях «Лада Калина» владелец может самостоятельно поменять водяной насос, не прибегая к помощи специалистов СТО. Это сбережёт финансы и к тому же позволит самостоятельно контролировать работу помпы с учётом тех знаний о состоянии системы машины, которые были получены в процессе работы.

Помпа в двигателе любого автомобиля представляет основной узел системы охлаждения. В процессе работы мотор довольно сильно нагревается. Чтобы избежать перегрева, агрегат охлаждается жидкостью (антифризом), которая принудительно циркулирует по замкнутой системе охлаждения. Именно за счёт помпы обеспечивается циркуляция охлаждающей жидкости.

Как провести диагностику

Прежде чем приступать к поиску неисправностей, необходимо снять пластиковую крышку, которой закрыт механизм газораспределения. Но можно распознать некоторые признаки, которые говорят о неполадках в функционировании помпы:

1. Посторонние звуки при работе мотора. Обычно они свидетельствуют о том, что пришел в негодность подшипник насоса. Но необходимо удостовериться, что источником звука является именно насос. Так как при чрезмерном износе натяжной ролик тоже может подобным образом сигнализировать о поломке.
2. Со стороны ремня ГРМ при длительной стоянке появляются следы охлаждающей жидкости.
3. В том случае, когда резко повышается температура мотора при движении, можно говорить, что внутри системы дефицит жидкости. Это может произойти вследствие неисправности радиатора, патрубков, а также жидкостной помпы.
4. Одна из популярных неисправностей — перекос шкива привода. В этом случае ремень ГРМ начинает наезжать на внешнюю кромку натяжного ролика. На внешней стороне ремня появится небольшая выработка. В этом случае необходимо как можно быстрее произвести замену помпы ВАЗ-2115 8 клапанов (инжектор).

Чтобы поставить точный диагноз, необходимо при помощи ключа на «10» выкрутить болты, которыми крепится защитная крышка механизма ГРМ. После этого нужно ключом на «17» ослабить натяжение ремня. Для этого выкручиваете гайку на ролике.

Возьмитесь рукой за шкив привода жидкостного насоса. Если имеется люфт, помпу необходимо заменить. Но если нет люфта, зато присутствуют следы антифриза под кожухом механизма газораспределения, обязательно проведите замену помпы ВАЗ-2115 (8 клапанов). Старайтесь при каждой замене ремня механизма газораспределения проводить диагностику жидкостного насоса.

Какую помпу купить в качестве замены старой

Если нет желания часто менять помпу, то стоит обращать внимание при выборе только на продукцию известных и проверенных производителей. Самое дешевое предложение не всегда самое выгодное

Мы рекомендуем купить помпу VALEO, имеющую следующие преимущества:

• срок эксплуатации до 200 000 км пробега;
• низкий уровень шума и вибрации;
• высокое качество используемых материалов;
• адекватная цена.

Также можно купить помпу GMB с приблизительно тем же соотношением цена-качество.

Желающим заменить все сразу рекомендуем купить комплект ремня ГРМ OPTIBELT от известного немецкого производителя. В его составе уже будет все необходимое:

• ремень ГРМ;
• необходимые направляющие ролики;
• помпа системы охлаждения.

В качестве альтернативы можно купить комплект ремня ГРМ CONTITECH. Нареканий по качеству со стороны пользователей в его сторону не бывает. Главное при выборе – учитывать совместимость помпы с конструкцией конкретной модели автомобиля. Разумно будет при походе в магазин взять старую помпу в качестве образца. * Применяемость деталей конкретно для Вашего автомобиля уточняйте у менеджеров по телефону (звонок по России бесплатный).

Производитель	Артикул	Наименование
CONTITECH	CT908WP1	Водяной насос, комплект зубчатого ремня
CONTITECH	CT909WP1	Комплект с помпой A3/TT/OCTAVIA/GOLF IV 1.8 96-10
CONTITECH	CT1028WP3	Водяной насос, комплект зубчатого ремня
CONTITECH	CT1065WP2	Комплект с помпой C3/C4/307/BERLINGO 1.6 03-
GMB	GWS36A	Водяной насос
GMB	GWT144A	Водяной насос
GMB	GWT83A	Водяной насос
VALEO	WP5019	Водяной насос в сборе
VALEO	WP6002	Водяной насос в сборе
VALEO	WP6004	Водяной насос в сборе

Приобрести вышеназванные качественные товары, а также многие другие запчасти и комплектующие, можно в магазинах IXORA. Приветливые и грамотные менеджеры обязательно помогут сделать правильный выбор. Вы останетесь довольны отличным качеством товара и приемлемыми ценами.

Признаки неисправности

Замена насоса в 8-клапанной системе

Зная признаки неисправности помпы, можно выполнить своевременно ее замену. Сначала нужно снять кожух с ГРМ. При необходимости потребуется ослабить и снять натяжной ролик. Дальше уменьшают силу фиксации генератора. Его ремни и ГРМ снимаются. Шланг от помпы можно отсоединить. Дальше сливается антифриз. После этого можно будет снять защитную крышку и помпу.

Когда новая помпа будет установлена в соответствующем месте, нужно выставить метки ГРМ. Это необходимо, так как может сместиться коленвал относительно распределительного вала.

Нужно уделить внимание правильной затяжке болтов помпы. Они должны прочно фиксировать этот элемент системы

Но при этом их нельзя перетянуть. В противном случае можно повредить резьбу и передавить сальник.

При последующей заливке антифриза из системы нужно удалить пробки из воздуха. Жидкость нужно долить по уровню. После замены помпы нужно включить мотор, прогреть систему. Затем ее осматривают на наличие течи.

Назначение и принцип работы ремня ГРМ

Зубчатый ремень привода газораспределительного механизма— это чрезвычайно важный элемент современных автомобилей. Он отвечает за передачу крутящего момента с коленчатого вала на распределительный вал или валы, а также в зависимости от марки машины, на водяной насос. А на авто с дизельным двигателем еще на насос высокого давления.

Влияние, которое на мотор оказывает ремень ГРМ, чрезвычайно велико. Так, в случае чрезмерно растянутого привода, работа двигателя будет нестабильна: обороты на холостом ходу «прыгают», уменьшается динамика автомобиля, замедлена реакция при нажатии на педаль газа, увеличивается нагрузка на зубья ремня, и они в конечном итоге просто отлетают, как итог ремонт мотора. Перетянутый же ремень на работу двигателя не влияет, однако он может порваться в любой момент, а это чревато еще большими проблемами.

Какие бывают привода ГРМ

Ниже приведены виды приводов ГРМ, которые встречаются в автомобильном производстве:

• шестерёнчатый – распространен на старых автомобилях, давно снятых с производства;
• цепной – выглядит как металлическая цепь;
• комбинированный;
• ременной – является наиболее популярным приводом, хотя по надежности он уступает большинству других видов, однако не издает шумов и в производстве значительно дешевле аналогов.

Количество роликов на приводе зависит от марки модели авто (у некоторых 1, у других 2 или 3).

Процесс замены ремня

Менять ли помпу вместе с ремнем ГРМ

Как правило, срок эксплуатации помпы продолжительнее, чем у ремня ГРМ, примерно в 2 раза, поэтому можно производить замену помпы совместно с каждой второй заменой ремня ГРМ.

Двигатель автомобиля в разобранном состоянии.

Менять помпу отдельно нерационально и если есть малейшие подозрения, что еще один срок эксплуатации ремня она не переживет, то лучше заменить все сразу комплексно. Так как современные автомобили испытывают дефицит подкапотного пространства и добираться до помпы и ремня ГРМ приходится одним и тем же долгим и тернистым путем, то разбирать половину своего транспортного средства еще раз через пару месяцев для замены водяного насоса будет неразумно.

Небольшой износ распредвалов

Стоимость помпы и ремня ГРМ не настолько высока, сколько услуги по их установке, можно обойтись и своими силами, особенно если есть большое желание сэкономить. Правда для этого понадобятся инструменты и достаточно много времени, особенно если вы делаете это впервые. Однако если есть сомнения в своих силах, то лучше довериться профессионалам.

Замена насоса в 16-клапанной системе

Если в автомобиле установлена 16-клапанная система, поменять насос будет немного сложнее. Однако выполнить эту процедуру своими руками не составит труда.

Сначала нужно демонтировать кожух из пластика и обшивку ремня ГРМ. Чтобы убрать верхние детали, которые отделяют шкивы от блока цилиндров, нужно выполнять действия последовательно. Это можно будет сделать только после демонтажа ремня ГРМ, шкивов распределительного вала и роликов (натяжной и опорный). Только после этого можно будет вытащить помпу.

Чтобы можно было добраться до нижних болтов, фиксирующих кожух, потребуется снять правое колесо. После этого можно будет демонтировать помпу. Дальше проводят такие же действия, как в предыдущем пункте. Если неправильно установить помпу, она будет течь

Поэтому важно придерживаться инструкции, оговоренной производителем

Зачем нужна вторая помпа в конструкции автомобиля

На некоторых современных моделях автомобилей уже с завода устанавливается вторая помпа. Такое оснащение позволяет обеспечить максимально надёжное охлаждение двигателя при любых нагрузках.

В данном случае корпус помпы прикручен к корпусу мотора специальным кронштейном

Установка дополнительного водяного насоса

Главное достоинство ВАЗ 2110/2112 в том, что автомобили имеют простое строение системы охлаждения. Поэтому установить вторую помпу и организовать малый круг циркуляции тосола можно без особых проблем. Для работы нужно заранее подготовить:

• новую помпу;

• два шланга (один длинный, другой короткий);

• герметик;

• крепёжные элементы (в зависимости от того, куда будет проще прикрепить помпу: металлические хомуты, болты и гайки).

Необходимо собрать узел малой циркуляции из новой помпы и шлангов. Для этого к штуцерам помпы присоединяются два шланга и фиксируются хомутами

Важно соблюдать правило: длинный патрубок отвечает за подвод тосола к насосу, а короткий — за отвод

Процедура установки собранного узла осуществляется следующим образом:

1. Найти у радиатора охлаждения два шланга (один из них подводит тосол к печке, а другой выполняет отводящую функцию).

2. Отсоединить патрубок отвода.

3. На его место присоединить собранный узел со второй помпой.

4. Надёжно закрепить новый узел металлическими хомутами.

5. Саму помпу рекомендуется прикрепить к картеру КПП. Можно закрепить насос хомутами или прикрутить болтами к кронштейну.





















6. Залить охлаждающую жидкость и завести двигатель.

7. Проверить второй круг циркуляции тосола на предмет утечки.

Суть процедуры — вместо шланга для подачи тосола закрепить малый круг циркуляции жидкости со второй помпой

Таким образом, вся сложность ремонта и замены водяного насоса на ВАЗ 2110/2112 сводится к тому, чтобы правильно снять узел с машины и установить его обратно. Причём установка помпы занимает гораздо больше времени из-за смены ремня ГРМ и ролика. Услуги специалиста обойдутся примерно в 1000–1500 рублей, поэтому, если имеются сомнения в своей компетенции, лучше заплатить мастерам СТО и быть уверенным в грамотной замене водяного насоса.

Устанавливаемые двигатели

Дефекты вала

Среди признаков неисправности водяной помпы нужно отметить наличие деформации на валу. Он может оказаться при осмотре изогнутым или полностью разрушенным. Если он переломлен, значит, перегрузка была внезапной. Также к подобным последствиям приводит нарушение равновесия.

Если материал, из которого сделан вал, поменял цвет (чаще всего приобретает синий оттенок), это говорит о постепенном разрушении вала. Это происходит из-за чрезмерного нагрева. Причина такой поломки заключается в несоосности ремня привода. Это ведет к деформации вала или даже его перелому. Из-за недостаточно качественного обслуживания в системе появляются значительные вибрации.

В этом случае меняется помпа, а также проверяется ременный привод. Все элементы его системы нужно осмотреть. Также нужно оценить состояние вентилятора, который находится на насосе (если он предусмотрен в системе двигателя). Если он изогнулся, на нем видны иные деформации, это может разрушить вал. Также к подобному исходу приводят износ муфты вентилятора, распорного кольца.

Пошаговая инструкция

1. Домкратом немного приподымаем двигатель, обязательно подложив дощечку под картер.
2. Демонтируем правую опору двигателя, 5 болтов на 16.

   Крепление опоры двигателя.

3. Снимаем верхнею защитную крышку ГРМ, три болта и две гайки на 13.

   Верхняя крышка ГРМ.

4. Со стороны аккумулятора снимаем пластиковый резонатор.

   Резонатор.

5. Мы получили доступ к заглушкам распредвалов, выковыриваем их проткнув отверткой.

   Заглушки распредвалов.

Выставляем верхнею мертвую точку

1. Проворачиваем коленвал обязательно по часовой стрелке, до того момента как прорези в торцах распредвалов не займут параллельное оси ГБЦ положение. Короче, встанут на одну линию и можно будет вставить наш фиксатор. Фиксатор пока не вставляем, немного проворачиваем коленвал назад.

   Пазы в торцах распредвалов.

2. На блоке цилиндров выкручиваем заглушку, головка Е14. Вкручиваем фиксатор коленвала до упора. Проворачиваем коленвал до упора в фиксатор.

   Заглушка блока цилиндров.

3. Включаем пятую передачу, затягиваем ручной тормоз, подкладываем упоры под колеса, вставляем отвертку в вентиляционное отверстие тормозного диска ниже суппорта, тем самым мы стопорим коленвал. Откручиваем болт коленвала, головка на 18. После подводим коленвал до упора в фиксатор, так как когда мы откручивали болт он немного сместился. Крутить коленвал можно за тормозной диск, не выключая пятой передачи.

   Болт коленвала.

4. Вставляем фиксатор распредвалов в пазы.

   Зафиксированные распредвалы.

5. Снимаем ремень привода вспомогательных агрегатов, отводим натяжной ролик в сторону блока, используем ключ на 13.
6. Демонтируем нижнею защитную крышку ГРМ, четыре болта на 8.

   Нижняя крышка ГРМ.

7. Снимаем натяжной и обводной ролик, откручиваем гайку на 13 и болт под Torx. Вмести с ними снимаем старый ремень ГРМ.

   Натяжной и опорный ролики.

Замена помпы

1. Сливаем антифриз открутив болт на 13.

   Сливное отверстие помпы.

2. Далее отворачиваем все остальные болты на 10 и демонтируем водяной насос.

   Крепление помпы.

3. Устанавливаем новую помпу на место. Не забываем смазать прокладку герметикам, на всякий случай.

Установка нового ремня ГРМ

Нужно проверить что бы в новом комплекте ГРМ обязательно был болт шкива коленчатого вала.

Обращаем внимание что на натяжном ролике указано направление натяжки. Направление натяжки

Так же имеется индикатор натяжения ремня ГРМ стрелочного типа.

Устанавливаем на место обводной ролик, болт затягиваем

Кстати в некоторой литературе этот ролик называется паразитный, к чему бы это? Устанавливаем натяжной ролик таким образом, чтобы отогнутый конец встал в паз на помпе. Паз для ролика.

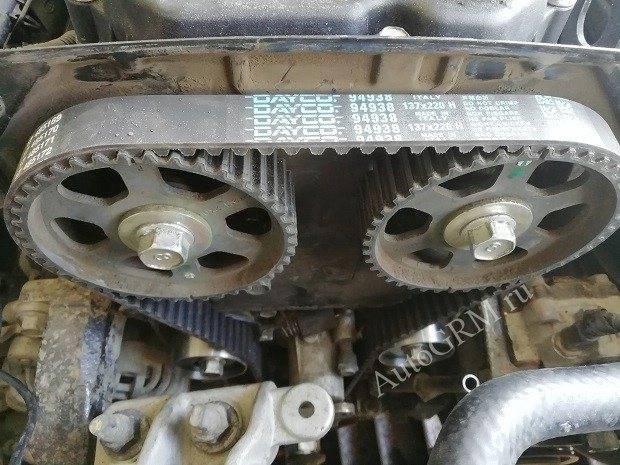

Устанавливаем новый ремень ГРМ на место начиная с зубчатого шкива коленвала далее на помпу, обводной ролик, зубчатые шкивы распредвалов и далее на натяжной ролик. Натягиваем ремень ГРМ роликом до совпадения меток на индикаторе, затягиваем гайку, шестигранник на 6, ключ на 13. Правильная натяжка.

Снимаем фиксаторы и проворачиваем коленвал два оборота. Проверяем совпадения фаз газораспределения. Вкручиваем фиксатор коленчатого вала, убеждаемся, что он уперся при этом мы должны без усилий установить фиксатор распределительных валов. Если это не так повторяем процедуру установки ремня ГРМ заново. Установлен новый ремень ГРМ.

Устанавливаем все детали в порядке обратном снятию.

Все предельно просто, для данной процедуры не требуется даже смотровая яма, можно сделать все своими руками в простом гараже без обращения в автосервис.

Установка ремня

Убедитесь, что метка на шкиве коленвала и метка на корпусе масляного насоса совпадают, и наденьте новый ремень на шкив коленвала. Далее левую половину ремня проведите с наружной стороны шкива помпы и с внутренней стороны натяжного ролика.

Правую половину ремня проведите с внутренней стороны направляющего ролика и, не допуская провисания, наденьте на шкивы распредвалов. При надевании правая часть ремня обязательно должна быть натянута на участках между всеми тремя шкивами.

После установки натягиваем ремень натяжным роликом и проверяем установку по меткам. Если метки совпадают, ставим на место шкив ремня генератора и проворачиваем коленвал на 2 оборота и снова проверяем совпадение меток. Если метки не совпадают, переустанавливаем ремень.

После окончательной установки ремня по меткам устанавливаем остальные детали в порядке, обратном снятию.

Слив охлаждающей жидкости

Сливать охлаждающую жидкость можно без ямы, добравшись до патрубка через подкапотное пространство. Этот способ описан в статье по замене антифриза на Сандеро Степвей, поэтому повторяться не будем.

Будем осуществлять слив антифриза снизу, удобнее делать это при наличии ямы или подъемника:

1. Сливной пробки на радиаторе Рено Логан нет, поэтому нам нужно добраться до нижнего патрубка. Для этого снимаем защиту двигателя, открутив 6 болтов (Рис.1). Еще снимаем левый пыльник двигателя удерживаемый 3 саморезами и 2 пистонами.
2. Теперь доступ к патрубку открыт, подставляем снизу емкость для старого антифриза, снимаем хомут и стаскиваем шланг по направлению вверх (Рис.2). Многим такие низкопрофильные хомуты не нравятся, так как без специального инструмента снятие и установка занимают много времени. Поэтому их часто меняют на обычные, червячного типа.
3. Антифриз начал сливаться, теперь нужно снять крышку расширительного бачка, чтобы ускорить процесс слива. А также открыть клапан выпуска воздуха, находящийся на патрубке идущим на печку салона (Рис.3).
4. В заключении не лишним будет продуть систему через расширительный бачок, так сольется максимальное количество жидкости.

Так происходит полный слив старого антифриза, на сколько это возможно, а вот сливной пробки на блоке двигателя не предусмотрено.

Если вы все-таки решили поменять родной хомут на обычный, то его следует покупать с учетом того, что диаметр патрубка, идущего на радиатор 37 миллиметров. Не нужно брать откровенный Китай, можно взять, например фирмы Norma.
