Renault Duster Замена подшипника ступицы заднего колеса Рено Дастер

Рено Дастер 4х4: замена заднего ступичного подшипника — пошаговое руководство

Задний ступичный подшипник Рено Дастер 4х4 меняется в 6 этапов:1. Подготовка к ремонтным работам;2. Снятие колеса, тормозного барабана, колодок;3. Снятие кулака со ступицей;4. Выпрессовка ступицы с шарикоподшипником;5. Замена и запрессовка новой детали;6. Обратная сборка узла, установка на автомобиль.

Подготовка к снятию и замене подшипника ступицы

Перед заменой и разборкой узла ознакомьтесь с устройством подвески авто, а так же с элементами кулака.

Подготовьте набор инструментов по списку:

• Чашечный съемник ступичных подшипников;
• Оправку для выпрессовки деталей;
• Набор ключей, вороток или головок с трещоткой (30, 18, 17, 16);
• Ключ Торкс Т-40 (шестигранник);
• Отвертки, пассатижи;
• Молоток, зубило;
• Домкрат.

• Сначала ослабляем колёсные болты, а затем ступичную гайку.
• Устанавливаем автомобиль на домкрат, ставим подпорку.
• Открутив болты, снимаем колесо.
• Находим и вынимаем датчик скорости из кулака.

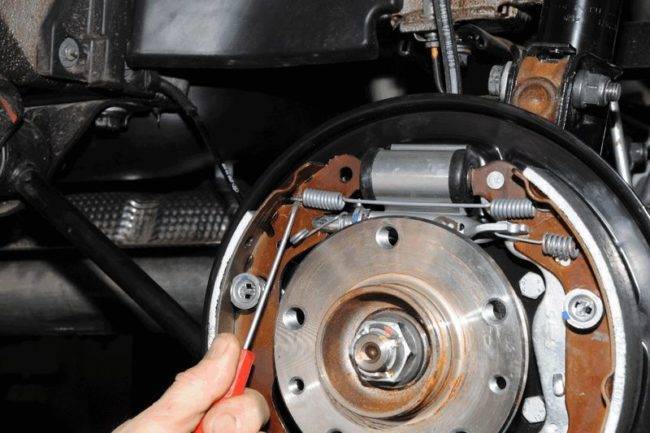

• Теперь переходим к снятию тормозного барабана. Ослабьте пружину у колодок, отверткой через отверстия в барабане, перед этим обязательно снимите авто с тормозов. Откручиваем винты барабана ключом Торкс Т-40.
• Затем снимаем барабан. При «спекании» с колодками воспользуйтесь WD-40.

• Находим и снимаем отверткой верхнюю стягивающую пружину.

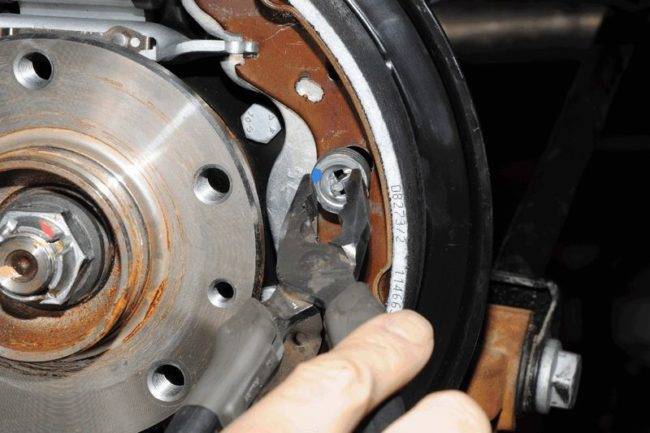

• Теперь с обеих сторон вытаскиваем боковую пружину с чашкой , тем самым освободив колодки.

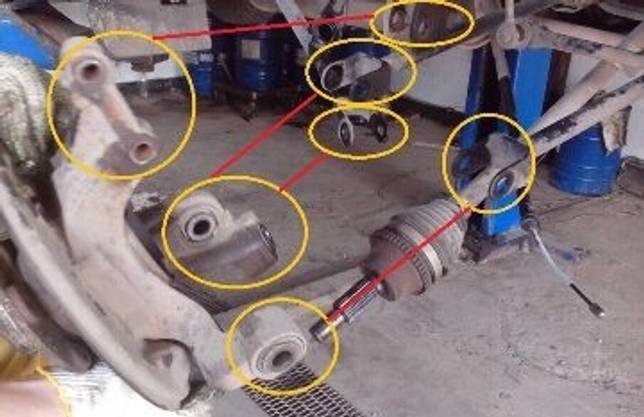

Далее требуется открутить кулак от элементов подвески (смотри фото):

— Амортизационной стойки;— Поперечных и продольных рычагов подвески;— Шлицевого вала корпуса шарнира привода колёс (ШРУС).

• Сняв кулак в сборе со ступицей и подшипником, ставим его на губки тисков или просим помощника подержать конструкцию.
• Выпрессовываем ступицу из кулака, используя молоток с оправой нужного размера. (в этом случае применяли удлинитель головки на 32). Выбив ступицу, на ней останется внутренняя обойма ступичного шарикоподшипника, а внутри кулачка наружная часть с сепаратором и шариками.
• Далее снимаем стопорное кольцо с внутренней стороны снятого узла.

• Выбиваем наружное кольцо ступичного подшипника, используем молоток с оправой такого размера, чтобы она упиралась в торец обоймы, но не задевала корпус кулака.

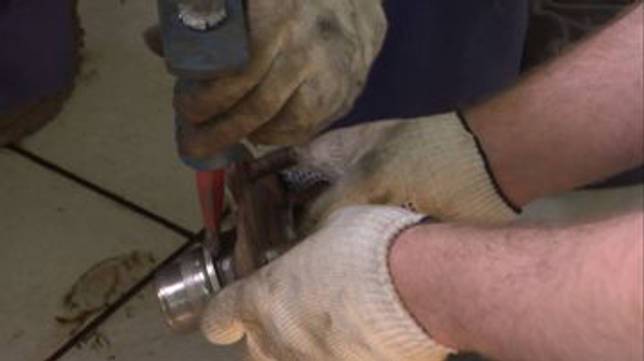

• Далее стаскиваем внутреннюю обойму со ступицы, для этого понадобиться острое зубило.

Запрессовка нового заднего ступичного подшипника Рено Дастер

Запрессовать (вставить) подшипник ступицы в кулак, а так же установить ступицу можно несколькими методами:— Выбивание, применяя молоток с оправой;— Чашечным съемником с упорными дисками;— Прессом, применяя оправу.Способы имеют плюсы и минусы, а так же разную доступность. Самый простой первый вариант установки, но он не точный и не надежный. Пресс есть не у каждого автомобилиста, а вот чашечный съемник – это оптимальный вариант, стоимость устройства 500 рублей, но выручит он вас не один раз. Рассмотрим три варианта замены (запрессовки) подшипника ступицы.

Первый способ замены:

• Установите корпус кулака на жесткую и ровную поверхность, предварительно смажьте посадочную поверхность, а так же нагрейте горелкой.
• Наживите подшипник в посадочное отверстие, ровно и без перекосов. Затем предварительно сделайте сильное нажатие на подшипник, чтобы он вошел на 1-2 мм.
• Возьмите оправку, или другой подходящий цилиндрический стальной элемент, наружный диаметр которого должен равняться размеру наружного кольца подшипника.
• Наставьте оправку на подшипник, равномерными ударами запрессуйте деталь.

Второй способ замены:

• Выполните пункты 1 и 2 из предыдущего метода, за исключением нагрева.

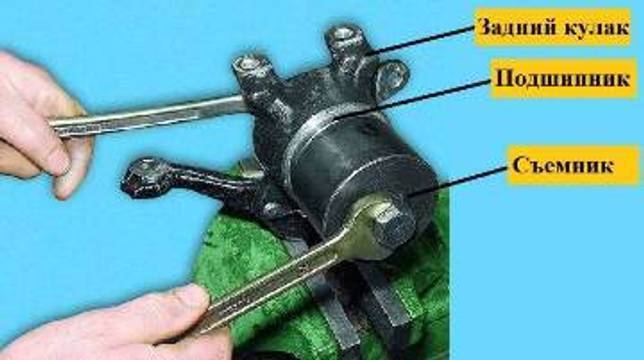

• Болт съемника вставьте в отверстие кулака и в шарикоподшипник ступицы.
• Соедините болт устройства с диском чашкой, размер которых следует подбирать, так же, как диаметр оправки, чашкой упираемся в корпус детали.
• Закрутите гайку съемника сначала вручную, затем, при достижении натяга, используйте головку с трещоткой. Следите за параллельностью торца подшипника относительно кулака.

Третий способ замены:

• Установите кулак на плиту пресса, как показано на фото.
• Ровно поставьте подшипник как в предыдущих вариантах монтажа, сверху устанавливается оправа.
• Усилием пресса впрессуйте подшипник на место.

Прессовка ступицы в кулак и сборка узла

• Следующий шаг – это установка стопорного кольца в канавку корпуса.
• Потом в отверстие шарикоподшипника ступицы вставляется ступица
• Соединяются детали так же с натягом, поэтому запрессовка делается рассказанными выше способом.
• После сборки, конструкцию проверяют на легкость вращения и сопряжение элементов. Далее узел крепится к подвеске и собирается в обратной последовательности.

Это интересно: Установка маслёнок и замена рулевых наконечников Renault Duster

Подготовка к ремонту и замене подшипника

Для того, чтобы качественно сделать ремонт, необходимо к нему правильно подготовиться.

Что нужно сделать?

Конечно, собрать минимальный комплект инструментов и приспособлений.

В перечень входит:

— домкрат;

— молоток, зубило, отвертка;

— набор ключей. Особенно, чтобы был ключ №30 и торсионный ключ, под шестигранник Т-40;

— плоскогубцы, круглогубцы;

— съемник;

— металлическая оправка;

— динамометрический ключ.

Если у вас нет динамометрического ключа, и у соседа по гаражу его, то же нет, то зажмете болты и гайки на «глазок» обычным ключом.

Потом открутите назад, повернув ключ на 20 градусов.

Желательно и немаловажно будет ознакомление с устройством ступицы и кулака по эскизу. Начинаем замену. Начинаем замену

Начинаем замену.

Особенности диагностики поломки подшипника на «Лада Гранта»

Как без обращения в сервисный центр проверить подшипник ступицы заднего колеса и убедиться, что он действительно вышел из строя? Диагностика неисправного подшипника в ступице колеса обычно неизбежна, если водитель видит симптомы, перечисленные выше.

Поэтому основным признаком поломки детали будет сильная вибрация при торможении автомобиля, и чем меньше скорость, тем сильнее ощущения в салоне. Это связано с тем, что, в отличие от барабанного тормоза, где фрикционные накладки равномерно сжимают поверхность жесткого металлического элемента для увеличения трения, при наличии тормозных дисков сжатие происходит только на той стороне, где установлены суппорты с подушечками.

При этом тормозной диск крепится к ступице, и в случае поломки подшипника на него будет передаваться эксцентриситет и усиливаться при сжатии колодками, что неизбежно будет ощущаться в салоне как водителем, так и его пассажиры.

Замена подшипника на ВАЗ 2109

Если такие признаки станут заметными, можно провести все те же манипуляции, что и в описанном выше случае, после чего, определив неисправность подшипника, отремонтировать его самостоятельно или обратиться в техцентр.

Признаки износа подшипника

Этот подшипник отправляется на свалку, он своё отработал

Признаки:

1. Трение , которое при повороте может превратиться в писк. Это свидетельствует о том, что в подшипнике часть шариков не работает.
2. Шум в районе ступицы . При нагревании деталей во время езды этот шум (стук) может усиливаться.
3. Щелчки в районе ступицы независимо от положения колес. Свидетельствует о том, что внутренняя обойма подшипника повреждена.
4. При появлении металлического писк а в районе передних колес автомобиль эксплуатировать нельзя вообще.

Чтобы произвести ремонт и поменять подшипник самостоятельно, надо придерживаться таких правил.

Как заменить подшипник задней ступицы Дастера 4х4 самостоятельно

Цена работы по замене подшипника на СТО выйдет не менее 15-20 евро. Неплохой стимул сделать все своими руками

Задняя подвеска переднеприводного Дастера в корне отличается от Дастера 4х4. В первом случае подшипник меняется по аналогии с заменой подшипника на Рено Логан, поскольку и там, и там сзади установлена торсионная балка. На полноприводном кроссовере мы имеем дело с многорычажной подвеской, поэтому разные и подшипники, и процесс их замены. Перед тем как поменять ступичный подшипник, нам придётся разобрать тормозной механизм, снять кулак, после чего выпрессовать деталь из посадочного места и запрессовать снова.

Для работы нам понадобится стандартный набор инструментов, но к нему нужно добавить съёмник и оправку. Если пользоваться кувалдой, подшипник долго не протянет. Для начала проделаем все операции, которые мы делали, когда меняли задние колодки на полноприводном Дастере, о чем подробно написано здесь.

После того как тормозной механизм разобран и снят, можно приступать к демонтажу кулака.

1. Для этого откручиваем болты, которые крепят кулак к стойке, рычагам подвески и освобождаем кулак от привода со ШРУСом.
2. Снимаем кулак в сборе со ступицей и крепим его в тисках.
3. Выпрессовываем ступицу из кулака. Для этого можно использовать съёмник, но можно и молоток с оправкой подходящего размера. А лучше использовать гидравлический пресс.
4. На ступице, как правило, остаётся внутренняя обойма подшипника и чтобы её удалить, зажимаем фланец ступицы в тисках и сдвигаем её с помощью зубила. Чтобы полностью снять обойму, используем двухзахватный съёмник.
5. Снимаем стопорное кольцо с кулака.
6. Выпрессовываем остатки подшипника из кулака с помощью проставки.
7. Протираем посадочные поверхности под подшипник на ступице и кулаке и наносим небольшое количество консистентной смазки.
8. Для запрессовки подшипника в кулак используем резьбовой трубчатый съёмник или гидравлический пресс. При этом нагрузку можно прикладывать только к внешней обойме.
9. Устанавливаем новое стопорное кольцо в паз кулака.
10. С помощью пресса или съёмника сопрягаем кулак и ступицу безударным методом.

После сборки проверяем узел на лёгкость вращения и проводим сборку в обратном порядке. Во время эксплуатации подшипник не нуждается в смазке. Ступичная гайка затягивается с усилием 280 Н•м. Чтобы правильно затянуть гайку ступицы без динамометрического ключа, можно использовать один из способов, которые мы рассматривали здесь. Всем удачной работы и крепких подшипников!

Замена подшипника задней ступицы Рено Дастер 4х4 своими руками — подробная инструкция

На Рено Дастер 4х4 (полный привод) задняя подвеска независимая, многорычажная. Кулак заднего колеса соединен с элементами подвески сайлент-блоками (см. устройство). Конструкция выполнена надежно, но задний ступичный подшипник подвергается высоким нагрузкам и износу. Вследствие этих и других причин, замена подшипника ступицы Рено Дастер –частая операция ремонта в задней подвеске.

Подшипники задней ступицы у Рено Дастер 4х4 — шариковые радиально-упорные, закрытого типа. Внутри изделие заполнено густой смазкой, регулировка заднего шарикоподшипника выполняется путем затяжки гайки ступицы колеса.

Рено Дастер 4х4: замена заднего ступичного подшипника — пошаговое руководство

Замена подшипника задней ступицы Рено Дастер 4х4: видео, артикулы

Принцип работы и механики практически всех автомобилей един: ДВС, ходовая, КПП и так далее. Соответственно проблемы даже у самых совершенных моделей одинаковые. Одной из самых «популярных» поломок при активной эксплуатации авто считается поломка ступичного подшипника.

Когда и при каких симптомах необходима замена заднего ступичного подшипника

Его поломка приводит к появлению шумов в области заднего колеса, стуков или других характерных звуков. Первый же обнаруженный признак поломки потребует осмотра подшипника и, при необходимости, его замены.

Порядок замены детали

Замена ступичного подшипника Рено Дастер – не самый сложный процесс, если автовладелец даже минимально ориентируется в ремонтных работах своего авто. Главное – придерживаться следующей схемы:

1. Снять кулак со ступицей и тормозным блоком.
2. Зажать в тисках кулак и выпрессовать саму ступицу молотком. Удары нужно производить в торец ступицы или через специальную выпрессовочную головку.
3. Скорее всего, на детали останется внутреннее кольцо от подшипника.
4. Сдвинуть его можно с помощью молотка и зубила. Перед этим ступицу нужно надежно закрепить в тисках за фланец.
5. После двухзахватным съемником его можно окончательно снять.
6. Вытащить стопорное кольцо из канавки кулака.
7. После следует выпрессовать саму поврежденную деталь.
8. До установки новой детали следует тщательно вычистить посадочное место в кулаке и место под стопорное кольцо.
9. Зашлифовать повреждения от зубила на ступице натфилем.
10. Установить новый элемент и аккуратно запрессовать его с помощью молотка или специального съемника для выпрессовки/запрессовки.
11. Установить стопорное кольцо.
12. Финальный этап – собрать ступицу, кулак и тормозной блок.

Возможно ли своими руками заменить подшипник ступицы?

Таким образом, снятие или установка нового подшипника на Рено Дастер может быть проведена в «домашних» условиях и без использования специально предназначенных для этого инструментов. При помощи видео-инструкции и детально описанных шагов действий даже при отсутствии опыта данные ремонтные работы можно сделать качественно и в минимальный срок.

После замены подшипника необходимо отрегулировать работу ручного тормоза.

Рекомендуем:  Сколько и какое масло заливать в Renault Duster

Особенности замены подшипника на задней ступице ВАЗ 2110

Для того чтобы поменять износившийся подшипник на задней ступице «десятки», водителю необходимо запастись такими инструментами, как домкрат, мощный вороток, набор гаечных накидных ключей, специальное съёмное устройство, продающееся во многих магазинах города, динамометрический ключ, а также тиски, зубило и молоток. Далее, для успешного выполнения всей операции необходимо проделать следующие манипуляции с автомобилем:

Аналогично с приведёнными выше способами последовательно демонтируется колесо, тормозной барабан с колодками и сама ступица.

Замена подшипника на Лада Гранта

• Далее, ступичный механизм лучше всего зажать в тиски для удобства работы с ним и при помощи зубила аккуратно удалить из него старый подшипник, собрав при этом все его детали, если он развалился. Перед тем как заменить старую деталь на новую, водителю следует убедиться, что в посадочном гнезде не осталось обломков, так как если этого не сделать, то запрессовать новый подшипник туда же будет практически невозможно.
• Берется новый подшипник и аккуратно наживляется в отверстие не более чем на 1…2 мм при помощи сильного ручного нажатия.
• После этого ступица с наживлённой деталью кладётся плашмя и в таком виде зажимается между губками тисков.
• После того как элемент надёжно закреплён в тисках, необходимо сильным нажатием начать запрессовывать подшипник в посадочное место ступицы. Если у автолюбителя не хватает мускульной тяги для того, чтобы провернуть короткую рукоять, нужно взять обрезок трубы и тем самым усилить в несколько раз данное нажатие по принципу рычага. Продолжать затягивание до тех пор, пока подшипник полностью не окажется внутри отверстия ступицы.
• В конце необходимо установить все снятые ранее детали на своё место и авто можно эксплуатировать дальше.

Важно!
Многие водители в ходе замены ступичного подшипника нередко пытаются запрессовать его при помощи ударного воздействия молотком или кувалдой. Если делать операцию таким способом, то между металлическими частями необходимо проложить деревянный брусок

В противном случае новому изделию может быть нанесён непоправимый ущерб, который проявится не сразу, а лишь во время дальнейшей эксплуатации авто.

Замена подшипника на ВАЗ 2110

Замена подшипника задней ступицы – это ответственный и непростой ремонт, для выполнения которого потребуется значительное время и немалые усилия. А если водитель не располагает определёнными навыками, не имеет требуемых размеров ключей либо опыта проведения подобных процедур, ему следует обратиться на СТО, где опытные мастера сделают всё быстрее и качественнее.

Как осуществить проверку подшипника ступицы заднего колеса ВАЗ 2109

Как правило, подшипники на ступице выходят из строя из-за износа в ходе эксплуатации транспортного средства или после мощного ударного воздействия на колесо, например, при попадании его в глубокую яму или наезд на крупное препятствие на дороге на высокой скорости.

Если обладатель ВАЗ 2109 вдруг выявляет признаки неисправности подшипника, то перед проведением сложных ремонтных работ он должен убедиться, что проблема именно в нём, чему могут способствовать следующие манипуляции:

• Необходимо заехать в тихий двор и попытаться проехать по нему хотя бы 50…100 метров. Если подшипник вышел из строя, то водитель обязательно услышит в салоне характерный хруст, говорящий о том, что шарики выскочили из своей фиксирующей дуги и свободно перекатываются по ступице.
• Также можно попытаться разогнаться на свободной дороге до скорости более 80 км/ч, и если подшипник полностью развалился, то водитель обязательно почувствует вибрацию. Особенно актуально это, если при движении не слышно хруста из-за слишком шумной резины.
• Кроме того, если при движении автомобиль сильно уводит в сторону, это означает неисправность колеса, а при более детальном рассмотрении при нормально накачанной покрышке и диске без видимых деформаций проблема кроется именно в подшипнике ступицы.
• Можно поднять авто на домкрате и обследовать колесо по методу ручного раскручивания и анализа звука, а также определению люфта.

Характеристики “родного” подшипника

Замена подшипника задней ступицы Рено Дастер 4х4 своими руками – подробная инструкция

На Рено Дастер 4х4 (полный привод) задняя подвеска независимая, многорычажная. Кулак заднего колеса соединен с элементами подвески сайлент-блоками (см. устройство). Конструкция выполнена надежно, но задний ступичный подшипник подвергается высоким нагрузкам и износу. Вследствие этих и других причин, замена подшипника ступицы Рено Дастер –частая операция ремонта в задней подвеске.

Подшипники задней ступицы у Рено Дастер 4х4 – шариковые радиально-упорные, закрытого типа. Внутри изделие заполнено густой смазкой, регулировка заднего шарикоподшипника выполняется путем затяжки гайки ступицы колеса.

В данной статье подробно описан процесс замены ступичного подшипника на Рено Дастер. Ремонт выполняется самостоятельно, если следовать инструкции, используя чашечный съемник, то на замену потребуется 1,5 часа.

Советы от специалистов

В процессе ремонта необходимо поддерживать натяжение тормозных тросов, идущих к рычагу в салоне. Если передний кончик привода соскочит с направляющей, то потребуется разобрать центральную консоль, установленную между сиденьями. На полу кузова имеется ниша, в которой установлена качалка с фиксаторами тросов. Для дополнительного удержания элементов можно использовать пластиковые хомуты для электропроводки.

Поскольку производится отсоединение тормозных шлангов, то возможно попадание воздуха в магистрали. После установки ступицы прокачиваются контуры по диагонали. Сначала воздух удаляется из магистрали, обслуживающей колеса, расположенные сзади справа и спереди слева. По аналогии прокачивается второй контур (заднее левое и переднее правое колеса). Жидкость заливается в расширительный бачок на усилителе. На механизмах предусмотрены поворотные штуцеры для слива завоздушенного раствора.

Рекомендуется приобретать запасные части в крупных торговых точках или в дилерских центрах, при подборе деталей – обращать внимание на внешний вид элементов и упаковки. Если при самостоятельном ремонте возникают затруднения, то автомобиль следует доставить в сервисный центр

От качества установки подшипниковых опор и компонентов тормозной системы зависит безопасность эксплуатации машины.

Что потребуется для замены

само собой разумеется, что потребуется новый задний ступичный подшипник Рено Дастер 4х4. Лучше выбрать оригинальную деталь, но она будет намного дороже. На рынке есть комплектующие других производителей, но гарантия на них намного короче, чем на «родные». Дополнительно вам понадобятся:

• ключи прямые 18 и 21 мм;
• гаечный ключ 10 мм;
• ключ на 11 мм для тормозных трубок;
• гайковерт пневматический ударный (головки 18, 21, 30 мм);
• гаечный ключ;
• съемники подшипников;
• плоскогубцы для снятия стопорных колец;
• вспомогательный инструмент (молоток, плоскогубцы, зубило и так далее).

Остальные инструменты, которые могут вам понадобиться, зависят от навыков самого автовладельца. Кроме того, лучше подготовить пару деревянных брусков (они могут пригодиться при прессовании), ветошь, смазку типа WD-40.

Пошаговый порядок замены 4х4

Подробно о замене передних тормозных колодок на Рено Дастер в материале: замена передних тормозных колодок.

Перед тем как приступить к замене задних тормозных колодок, откройте бачок с тормозной жидкостью под капотом, и если её уровень близок к отметке MAX, то заблаговременно откачайте её с помощью шприца.

Обратите внимание!

Замену тормозных колодок на Рено Дастер следует менять только комплектом – т.е всех четырех элементов. Замена же их только с одной стороны, может привести не только к неравномерному износу самих колодок, но и частичному уходу автомобиля в сторону при движении.

• Первым делом, надежно фиксируем автомобиль на земле и снимаем колёса, которые с завода идут 14-го радиуса.
• Для того, чтобы демонтировать барабан, колодки между собой нужно сжать.

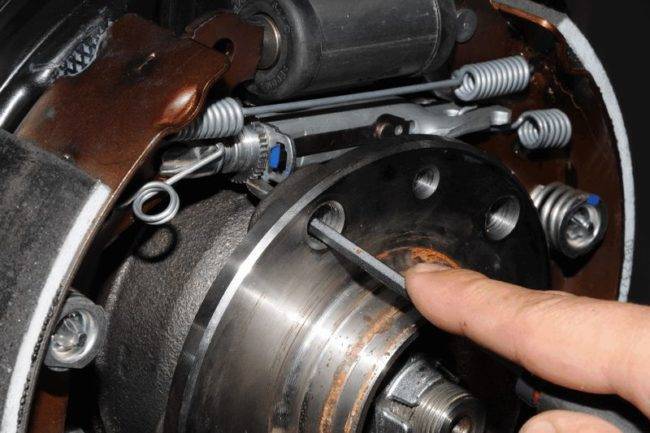

Чтобы свести их, и освободить барабан, необходимо плоскую отвёртку поместить в отверстие предназначенное для болта фиксации колеса.

Далее на ощупь нужно найти храпововую гайку в механизме управления зазором колодок и барабана, и поворачивать её снизу-вверх, уменьшая длину в распорном приспособлении.

Гайка находится в верхней части тормозного барабана.

Для наибольшей наглядности предлагаем вам фотографию устройства без барабана.

Так должно выглядеть положение отвертки внутри барабана.

Замена тормозных колодок на полноприводном автомобиле

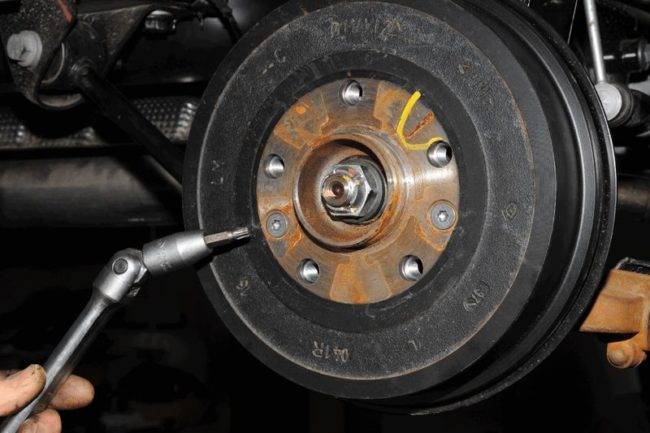

1. С помощью ключа TORX-40 откручиваем два винта, которые крепят барабан к ступице.

Необходимо открутить всего 2 болта.

После того, как колодки сведены и болты откручены, барабан легко снимется с посадочного места.

Тормозной механизм заднего колеса автомобиля «Рено Дастер» 4×4 со снятым барабаном: 1 — опорная стойка; 2 — чашка пружины; 3 — прижимная пружина колодки; 4 — передняя колодка; 5 — верхняя стяжная пружина; 6 —распорная планка с регулятором зазоров; 7 — колесный цилиндр; 8 — задняя тормозная колодка; 9 — пружина регулятора; 10 — рычаг привода стояночного тормоза; 11 — трос стояночного тормоза; 12 — нижняя стяжная пружина; 13 — тормозной щит.

Для того, чтобы снять пружину, достаточно поддеть лишь одну из сторон.

Снятую пружину необходимо заменить.

Эту пружину также стоит менять.

Аккуратно поддев отвёрткой, пружина легко выйдет из посадочного места.

Опора легко выйдет когда опорная стойка будет находится ровно относительно отверстия.

Эти детали не меняются, их необходимо просто отложить в сторону.

Старые колодки необходимо просто выбросить.

Снимать трос следует аккуратно, дабы не повредить оплётку.

Отсоединённые элементы откладываем в сторону.

Снятый храповый механизм прицепляем к новым тормозным колодкам.

Перед установкой новых колодок проверяем на наличие протечек тормозной цилиндр, а также очищаем всю поверхность от пыли и грязи. Далее очищаем всю резьбу на наконечнике разборной планки и гайки, смазываем храповый механизм смазкой.

Монтируем новые колодки в аналогичном порядке снятию.

Признаки износа подшипника

Этот подшипник отправляется на свалку, он своё отработал

Признаки:

1. Трение, которое при повороте может превратиться в писк. Это свидетельствует о том, что в подшипнике часть шариков не работает.
2. Шум в районе ступицы. При нагревании деталей во время езды этот шум (стук) может усиливаться.
3. Щелчки в районе ступицы независимо от положения колес. Свидетельствует о том, что внутренняя обойма подшипника повреждена.
4. При появлении металлического писка в районе передних колес автомобиль эксплуатировать нельзя вообще.

Чтобы произвести ремонт и поменять подшипник самостоятельно, надо придерживаться таких правил.

Замена подшипника ступицы заднего колеса Рено Дастер 4х4

Если владелец Renault Duster чувствует повышенное сопротивление при вращении заднего колеса, которое сопровождается неприятным звуком, то почти наверняка это означает, что подшипник вышел из строя. В таких случаях, учитывая полный привод авто, его эксплуатацию следует немедленно прекратить, приобрести новую деталь и заняться ремонтом ступицы. Замена подшипника ступицы заднего колеса происходит в соответствии со следующей инструкцией:

Общий вид ступицы заднего колеса

• Прежде всего необходимо приподнять авто при помощи портативного домкрата, а затем вручную попытаться раскрутить колесо для того, чтобы убедиться, что неприятный звук во время движения следовал именно от него.
• В целях диагностики нужно попытаться перемещать диск вдоль оси, не раскручивая его, и если появляется свободный ход, то причина поломки именно в подшипнике.
• Следующим шагом будет аккуратная разборка подвески – сначала снимается колёсный диск с резиной, затем барабан заднего тормоза и, соответственно, колодки, а в конце демонтируется ступица с кулачком и установленным внутри него подшипником.
• Ступица кладётся на заранее подготовленную твёрдую рабочую поверхность для удобства проведения манипуляций, после чего старый подшипник выбивается при помощи острого зубила.
• Все подвижные элементы необходимо обработать смазочными материалами и подвергнуть нагреву при помощи газовой горелки.
• Берётся новый подшипник и аккуратно устанавливается в отверстие, образованное после съёма изношенной детали, причём устанавливать его нужно на глубину не более 2…3 мм.
• Конечным этапом замены будет запрессовка элемента при помощи адаптера – обрезка трубы подходящего диаметра и ударов молотка по ней для того, чтобы деталь встала на своё посадочное место.

Сломанный подшипник
Важно!
По завершении всех работ каждая деталь вновь ставится на своё место с предварительной обработкой защитным составом и технической смазкой, предотвращающей от излишнего трения и коррозии.

Как снять кулак ступичного подшипника Renault Duster

Установите ваш автомобиль на ровную поверхность.

Подставьте под колеса упоры с двух сторон колеса. Можно использовать даже обычные кирпичи.

«Сорвите» болты и гайки при стоящем на земле колесе авто.

Поднимите домкратом автомобиль и открутите болты.

Не забудьте сделать страховку для себя в плане безопасности. Подложите упор под лонжерон авто. Используйте запасное колесо, положив его плашмя под днище.

Обязательно снимаем датчик скорости, который находится в кулаке.

Нужно снять тормозной барабан. При этом необходимо ослабить пружину тормозных колодок.

Делаем это при помощи отвертки, через отверстие в теле барабана.

Да не забудьте снять автомобиль с тормоза.

Теперь открутите болты тормозного барабана торсионным ключом №40.

Убираем с помощью отвертки пружину находящуюся вверху.

Не забываем снять боковую пружину с чашкой. При этом освобождаются колодки тормоза.

Откручиваем кулак от деталей подвески.

Далее откручиваем и снимаем в такой последовательности:

— рычаги подвески продольные и поперечные;

— вал корпуса шарнира привода колес.

Когда это все демонтировали, зажимаем кулак со ступицей и подшипником в тиски.

Нужно выпресовать ступицу из кулака. Для этого используем металлическую оправку и обычный молоток.

Потом с помощью круглогубцев убираем стопорные кольца.

Опять с помощью оправки и ударом молотка выбиваем кольцо детали. При этом нужно смотреть, что бы ни повредить корпус кулака.

Зубилом снимаем внутреннюю обойму.

Подходим к самой ответственной части операции по замене подшипника.

Ставим подшипник на отверстие и через оправку молотком, аккуратно загоняем внутреннюю обойму на 10мм. Делаем это без перекосов.

Можно применить и съемник для этого процесса. Но наживить все равно придется с помощью оправки и молотка.

Для того, чтобы это сделать предварительно очистите внутреннюю поверхность от ржавчины, пыли и грязи. Промойте соляркой и вытрите. Нанесите смазку, можно литол.

Когда запрессуете подшипник, производите сборку ступицы в такой же последовательности, как и разборка, только наоборот.

Установите колесо. Начните вращать его. Если оно вращается легко и непринужденно, то замена выполнена правильно и качественно.

Вот и вся премудрость по замене подшипника.

Не такая уж она и сложная.

Признаки необходимости замены подшипника

Основные признаки выхода из строя подшипников в задних ступицах на Duster:

• появление постороннего гула со стороны колеса, который меняет тональность в зависимости от скорости движения;
• наличие вибраций задней подвески.

Запрессовка нового подшипника

Возможные способы установки новой детали:

• После нагрева корпуса ступицы горелкой подшипник вставляется в гнездо без перекосов, а затем забивается при помощи оправки. Вспомогательный инструмент должен иметь размер, который на 0,5-0,7 мм меньше диаметра отверстия в кулаке, и воздействовать на внешнее кольцо опоры.
• Установить шариковый подшипник в гнездо, предварительно смазанное маслом. Нагревать его не требуется. Вдавить элемент винтовым съемником с чашкой, которая воздействует на внешнее кольцо и свободно вынимается из отверстия в кулаке.
• Предварительно совместить подшипник и кулак, а затем установить деталь при помощи гидравлического пресса. В процессе монтажа необходимо визуально контролировать положение деталей: при перекосе кольцо подшипника может лопнуть.

Подготовка к замене элемента

Для выполнения ремонтных работ потребуется набор инструментов:

• винтовой съемник для демонтажа подшипников или набор оправок для выбивания колец;
• комплект гаечных ключей для 6-гранных гаек;
• набор головок для винтов Torx;
• плоскогубцы;
• отвертки с плоским жалом;
• молоток;
• зубило.

Автомобиль устанавливается на ровной площадке и фиксируется при помощи упоров, расположенных под передними шинами. Стояночный тормоз находится в выключенном состоянии, селектор коробки передач устанавливается в позицию парковки или в нейтральное положение (зависит от типа трансмиссии).

Кузов машины приподнимается штатным или подкатным гидравлическим домкратом, затем под порог устанавливается страховочная стойка из стального профиля.

Перечень действий при подготовке к снятию кулака задней подвески:

• Снять клемму с отрицательного полюса батареи.
• Снять декоративную крышку на литом диске, а затем отвернуть болты крепления колеса к ступице.
• Через отверстие в барабане свести колодки, а затем отвернуть 2 винта крепления.
• Снять барабан, отсоединить стяжные пружины и регулятор зазора. Для удаления продуктов износа используется металлическая щетка, заржавевшие элементы обрабатываются жидкостью типа WD40.
• Демонтировать тормозные накладки, которые установлены на направляющих штырях, вынимающихся через отверстия на тормозном щите. В процессе разборки отсоединяется трос стояночного тормоза, который аккуратно отводится в сторону и крепится в натянутом состоянии.
• Отвернуть штуцер тормозной трубки от механизма.

Снятие старого элемента

• Открутить гайку, удерживающую болт крепления поперечного рычага на корпусе кулака. Болт выбивается из отверстия, что позволяет отвести тягу в сторону.
• Отвернуть болт крепления продольного рычага. Если на деталях присутствуют следы коррозии, то резьбовые соединения обрабатываются жидкостью WD40, позволяющей удалить загрязнения.
• По аналогичной методике отделить передний поперечный элемент задней подвески.
• Отвернуть винт, удерживающий сенсор частоты вращения колеса (используется для работы системы ABS).
• При помощи гаечного ключа выкрутить болты крепления кулака к трубе амортизатора.
• Выкрутить гайку крепления приводного вала к ступице, а затем демонтировать кулак в сборе с подшипником со шлицевого наконечника. Если хвостовик не выходит из посадочного гнезда, то допускается использовать молоток: удары наносятся через оправку из древесины или мягкого металла.
• При помощи плоскогубцев вынуть стопорное кольцо, предохраняющее внешнее кольцо подшипника от выхода из посадочного гнезда.
• Установить кулак на тиски и выбить ступицу молотком с оправой (например, отрезок трубы или головку торцевого типа). На снятой ступице может остаться часть внутреннего кольца подшипниковой опоры. Для снятия элемента используется винтовой съемник, который цепляет кольцо за канавку для шариков. Возможно использование абразивного инструмента или зубила, но в этом случае есть риск повреждения посадочной поверхности.
• Выбить внешнее кольцо при помощи оправки подходящего диаметра.
• Протереть посадочные поверхности от грязи и следов ржавчины. Перед обратной сборкой рекомендуется нанести тонкий слой густой смазки (например, Литол-24), облегчающей установку нового подшипника.

Как осуществить проверку подшипника ступицы заднего колеса ВАЗ 2109

Как правило, подшипники на ступице выходят из строя из-за износа в ходе эксплуатации транспортного средства или после мощного ударного воздействия на колесо, например, при попадании его в глубокую яму или наезд на крупное препятствие на дороге на высокой скорости.

В более редких случаях подобный дефект случается, когда происходит нарушение сход-развала или водитель устанавливает диски непроектной величины или со слишком большим вылетом. Всё это приводит к том, что на колесо оказывается слишком сильный изгибающий момент и оно не выдерживает.

Если обладатель ВАЗ 2109 вдруг выявляет признаки неисправности подшипника, то перед проведением сложных ремонтных работ он должен убедиться, что проблема именно в нём, чему могут способствовать следующие манипуляции:

• Необходимо заехать в тихий двор и попытаться проехать по нему хотя бы 50…100 метров. Если подшипник вышел из строя, то водитель обязательно услышит в салоне характерный хруст, говорящий о том, что шарики выскочили из своей фиксирующей дуги и свободно перекатываются по ступице.
• Также можно попытаться разогнаться на свободной дороге до скорости более 80 км/ч, и если подшипник полностью развалился, то водитель обязательно почувствует вибрацию. Особенно актуально это, если при движении не слышно хруста из-за слишком шумной резины.
• Кроме того, если при движении автомобиль сильно уводит в сторону, это означает неисправность колеса, а при более детальном рассмотрении при нормально накачанной покрышке и диске без видимых деформаций проблема кроется именно в подшипнике ступицы.
• Можно поднять авто на домкрате и обследовать колесо по методу ручного раскручивания и анализа звука, а также определению люфта.

Замена подшипника на Renault Duster
Важно!
При появлении хотя бы одного из перечисленных выше признаков необходимо срочно ехать на станцию техобслуживания во избежание заклинивания колеса, что нередко приводит к аварии.

Характеристики “родного” подшипника

Спереди на автомобиле используется поворотный кулак, закрепленный на стойке амортизатора и рычаге. Через внутреннее кольцо ступичного шарикоподшипника проходит вал привода передних колес. Кулак отклоняется с помощью рулевых наконечников, связанных с рейкой. Угол поворота ограничен конструкцией рейки, амортизатор и рычаг оснащены подвижными элементами, допускающими свободный ход управляемого кулака.

Машины с передними ведущими колесами оснащаются задней торсионной балкой с шарикоподшипниками, расположенными внутри тормозного барабана. Рабочее положение шарикоподшипника обеспечивается центральной гайкой, которая закрывается декоративной заглушкой. На автомобилях с системой привода 4х4 применяется рычажная задняя подвеска с кулаком, внутри которого расположены ступица и шарикоподшипник. Завод не регламентирует ресурс деталей – скорость износа зависит от условий эксплуатации и качества комплектующих.

Артикулы детали для замены

Артикулы оригинальных ступичных шарикоподшипников от компании Renault:

• передняя ось – 402107049R;
• задняя балка – 432102069R;
• задняя рычажная подвеска – 402109533R.

Размеры подшипника

Габариты шариковых подшипников приведены в таблице.

Место установки	Код детали	Внешний диаметр, мм	Внутренний диаметр, мм	Ширина, мм
Подвеска колес передней оси	402107049R	80	42	39
Задняя балка	432102069R	62	30	48
Задняя рычажная подвеска	402109533R	77	42	39
