Некоторые советы при работе на электрических цепях автомобиля
- в случае необходимости снятия перегоревшей вставки нельзя использовать металлические отвертки или другие предметы. Постарайтесь их избежать, в противном случае может возникнуть короткое замыкание в цепи электрооборудования;
- не рекомендуется отсоединять клеммы аккумуляторной батареи, когда двигатель работает и не заглушен. Если не соблюдать этого, можно поплатиться регулятором напряжения и другим электронным оборудованием;
- если возникает необходимость провести электросварочные работы на корпусе автомобиля, то соединительные клеммы АКБ и генераторной установки должны быть отключены, а также отсоединяется ЭБУ двигателя;
- при работающем моторе нужно быть очень внимательным, чтобы случайно не дотронуться к элементам системы зажигания и высоковольтным проводам;
- еще одно правило, которого необходимо придерживаться: необходимо периодически осматривать клеммы аккумулятора и соединительные наконечники проводки на предмет наличия загрязнения и окислов. При обнаружении таковых, следует провести немедленную очистку;
- перед началом проведения каких-либо операций на электрическом оборудовании, нужно тщательным образом изучить схему цепи, к которой оно подключено, чтобы понимать, как она работает.
Нарушение целостности некоторых плавких вставок невозможно определить визуально. Чтобы точно узнать место, в котором произошло короткое замыкание, пользуются лампой-пробником. Как это работает? Предполагаемый сгоревший предохранитель вынимают из цепи. На его место подключается лампа. Если она начинает мигать, значит, в основном жгуте проводов есть замыкание. Возможно в каком-то из проводов пробило изоляцию.
Используя эту лампу-пробник, можно проверить электрическую цепь на наличие обрыва. В данном случае нужен еще дополнительный источник питания. Контактные провода лампы подключают к соединительным концам цепи. Если наблюдается свечение, значит, ток по ней проходит. В противном случае надо искать место обрыва.

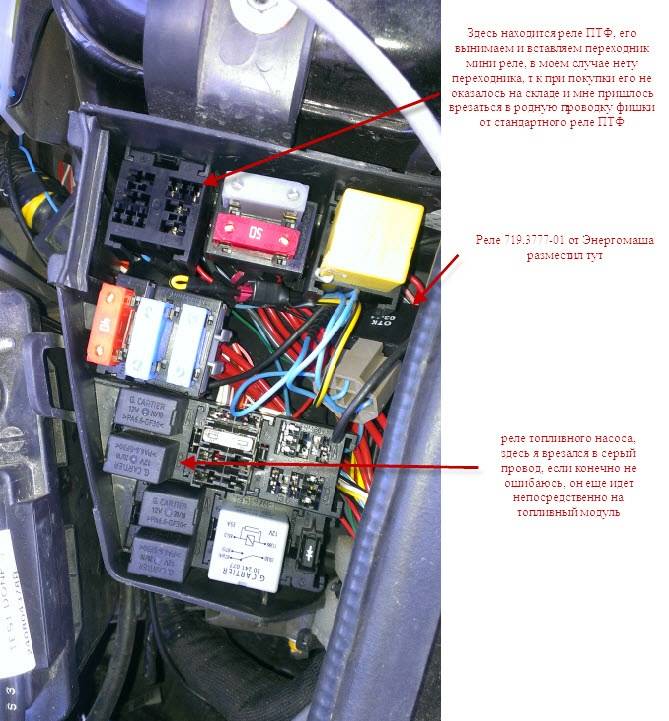

Блок под капотом
Монтажный блок находится с левой стороны, рядом с аккумулятором и закрыт пластиковой крышкой.
Схема
Обозначение
- Клемма аккумулятора
- Диод компрессора кондиционера
| Ef1 | 40А Правый элемент обогрева ветрового стекла |
| Ef2 | 40А Левый элемент обогрева ветрового стекла |
| Ef3 | 50А ABS/ESP |
| Ef4 | 60А Иммобилайзер, цепь питания предохранителей в салоне F28-F31 |
| Ef5 | 60А Питание цепей предохранителей в салоне F11, F23 – F27, F34 и F39 |
| Ef6 | 30А ABS/ESP |
| Ef7 | 30А Обогрев заднего стекла и зеркал |
| Ef8 | 15А Противотуманные фары передние |
| Ef9 | 15А Обогрев сидений |
| Ef10 | 15А Муфта кондиционера (комплектация с кондиционером) / 25А Первая скорость электровентилятора (комплектация без кондиционера ) |
| Ef11 | 25А Предохранитель для реле системы управления двигателем |
| Ef12 | 40А Электро вентилятор системы охлаждения |
| Ef13 | 15А Система управления двигателем |
| Er1 | 35А Реле левого обогрева стекла |
| Er2 | 35А Реле правого обогрева стекла |
| Er3 | 20А Реле топливного насоса |
| Er4 | 20А Реле компрессора кондиционера или первой скорости электро вентилятора (в зависимости от комплектации) |
| Er5 | 35А Реле управления двигателем |
Вносим конкретику

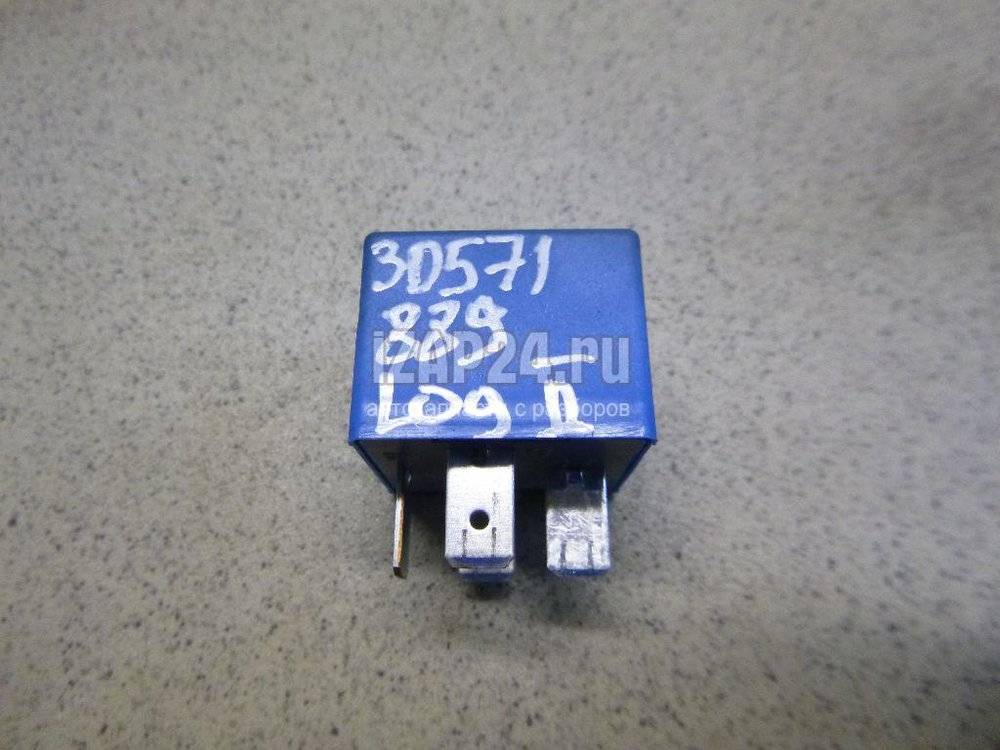

Механизм работы и устройство реле на Рено Сандеро имеет свои особенности, которые обязательно нужно учесть при любых вмешательствах в систему электропитания автомобиля. В первую очередь, следует раз и навсегда уяснить для себя, где находится реле и как с ним работать.

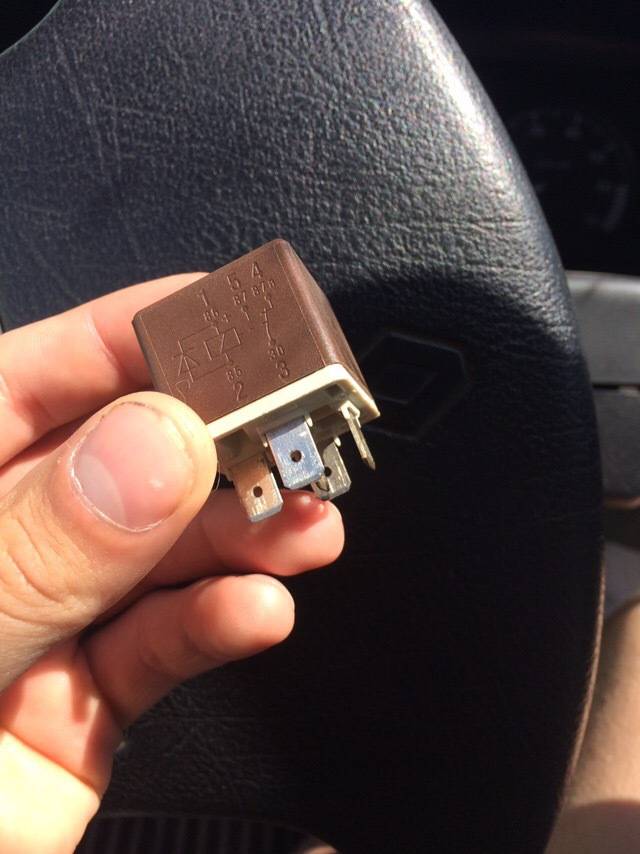

На представленном автомобиле отдельно это устройство найти не получится. Все дело в том, что вся система управления датчиками, реле и другими сложными электронными системами располагается в едином блоке, называемом ЦБКЭС и имеющем серийный номер 8200333352. Это означает, что в случае выхода из строя любого отдельного блока или датчика, придется менять всю систему и заплатить немалые средства. Благо, многие мастерские способны осуществить ремонт локально и, тем самым, дать возможность сэкономить в несколько раз.
Чтобы подобраться к этому сложному электронному устройству, необходимо обратить внимание на небольшой пластиковый блок черного цвета, находящийся с левой стороны, у левой ноги водителя. Закрепляется он к нижней части передней консоли и имеет на себе две небольшие фишки, надавив на которые, можно снять крышку и заглянуть вовнутрь системы из плат и реле
Имея на руках схему этого блока, без труда можно определить назначение каждого элемента и произвести над ним необходимую работу.
После их установки сбиваются настройки датчика периодичности повтора, и лампы начинают мигать с другим, более частым темпом. Чтобы это исправить, в цепь впаивают регулируемый транзистор, и затем настраивают частоту мигания ламп при помощи ползунка.
Предохранительный блок в салоне

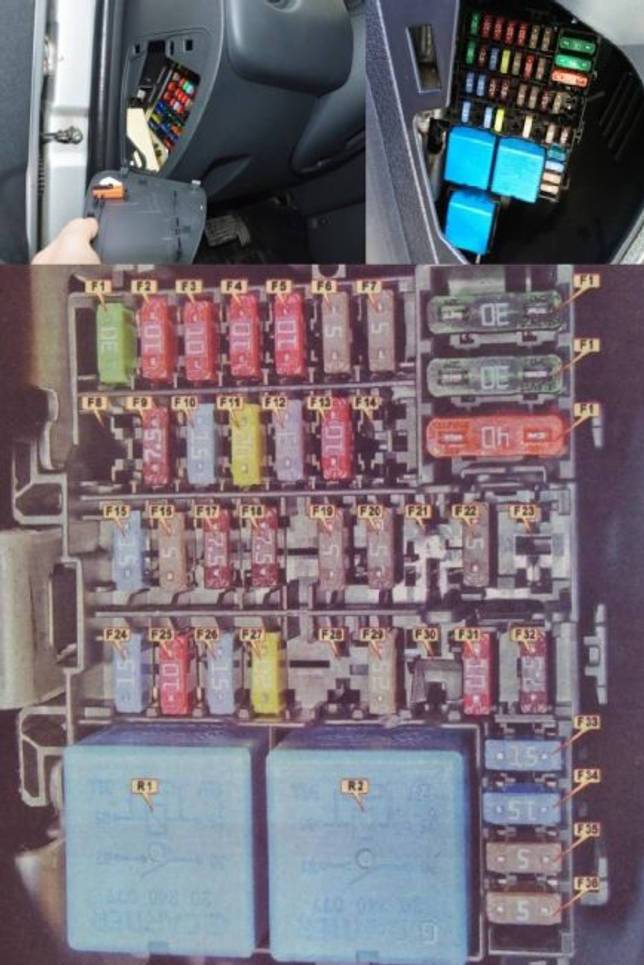

Находится он в нижней части торпеды в левой ее стороне у водительского места и прикрыт пластиковой крышкой. Рядом с блоком можно увидеть ручку открытия капота.
Система предохранителей несет ответственность за работу:
- световой сигнализации
- охранной системы авто
- отопительной печки и прикуривателя
- электрического оборудования (кондиционер, стеклоподъемники дверей, задний стеклоочиститель, дальний и ближний свет фар, указатели поворотов).
За работу прикуривателя отвечает элемент F33.
На электрических цепях небольшой мощности в автомобиле Рено Сандеро применяют простейшие плавкие вставки, а для более мощных используют реле.

Это интересно: Снятие бокового указателя поворота Renault Logan 2004-2009 Бензин
Объявления по запросу «рено сандеро предохранители» в Москве
1 000 ₽
1 000 ₽
2 000 ₽
Компания
2 500 ₽
1 000 ₽
Компания
500 ₽
77 ₽
1 770 ₽
1 000 ₽
1 000 ₽
1 500 ₽
Компания
Цена не указана
Компания
1 500 ₽
Улица Старокачаловская, 1 км
Компания
2 000 ₽
Компания
Цена не указана
Компания
2 500 ₽
Компания
RENAULT
500 ₽
Улица Старокачаловская, 1 км
2 500 ₽
Компания
Цена не указана
Компания
450 ₽
Улица Старокачаловская, 1 км
3 000 ₽
Компания
1 000 ₽
RENAULT
1 000 ₽
1 000 ₽
Компания
3 000 ₽
Компания
Московская область, Жуковский
999 ₽
Тульская область, Щёкинский р-н, пос. Лазарево
RENAULT
850 ₽
Компания
Московская область, г.о. Красногорск, д. Глухово
2 000 ₽
Компания
Московская область, Жуковский
Московская область, Подольск
1 500 ₽
Московская область, Сергиево-Посадский г.о., Сергиев Посад
RENAULT
Московская область, Орехово-Зуевский г.о., Орехово-Зуево
77 777 ₽
Калужская область, Калуга
RENAULT
Компания
3 500 ₽
Компания
Владимирская область, Владимир
4 000 ₽
Компания
Владимирская область, Владимир
5 000 ₽
Компания
Владимирская область, Владимир
888 ₽
Компания
Владимирская область, Владимир
2 500 ₽
Компания
Владимирская область, Владимир
100 ₽
Компания
Владимирская область, Владимир
3 500 ₽
Компания
Владимирская область, Владимир
Владимирская область, Владимир
RENAULT
Компания
RENAULT
Цена не указана
300 ₽
Ярославская область, Ярославль
RENAULT
2 000 ₽
Компания
Владимирская область, Владимир
1 000 ₽
Компания
600 ₽
Компания
Ярославская область, Рыбинск
Цена не указана
Компания
3 300 ₽
Компания
Владимирская область, Владимир
1 000 ₽
Вологодская область, Вологда
Цена не указана
Нижегородская область, Нижний Новгород
3 500 ₽
Компания
Нижегородская область, Буревестник
1 950 ₽
Нижегородская область, Нижний Новгород
RENAULT
1 500 ₽
Нижегородская область, Нижний Новгород
RENAULT
1 450 ₽
Нижегородская область, Нижний Новгород
RENAULT
Цена не указана
999 ₽
Республика Татарстан, Казань
10 000 ₽
Компания
Нижегородская область, Нижний Новгород
Цена не указана
Республика Татарстан, Казань
RENAULT
Цена не указана
Республика Татарстан, Казань
RENAULT
Цена не указана
Ульяновская область, Ульяновск
RENAULT
Цена не указана
Компания
Ленинградская область, Всеволожский р-н, Бугровское сельское поселение, пос. Бугры
RENAULT
Цена не указана
Компания
Республика Татарстан, Казань
1 000 ₽
Самарская область, Тольятти
Цена не указана
Республика Татарстан, Казань
RENAULT
400 ₽
Республика Татарстан, Казань
Цена не указана
Ульяновская область, Ульяновск
RENAULT
Компания
Республика Татарстан, Зеленодольский р-н, с. Ремплер
1 ₽
Воронежская область, Богучарский р-н, Богучар
A-Mega
3 430 ₽
Ленинградская область, Ломоносовский р-н, Аннинское городское поселение
Цена не указана
Республика Татарстан, Казань
Цена не указана
Компания
Республика Татарстан, Казань
Как происходит замена вставок
В случаях с салонным блоком и БП, находящегося в моторном отсеке, замена плавких вставок не представляет вообще никаких проблем в отличии от моделей Меган 2 и 3. Чтобы правильно определить неисправную комплектующую блока, следует воспользоваться схемой расположения предохранителей Renault SANDERO.
Рено Сандеро зачастую страдает нарушением работы прикуривателя, а именно вставка под номером 33. Данная цепь запитана от 10А, через нее ток подается и на аудиосистему автомобиля.
Если перегоревший предохранитель найден, не надо спешить поменять его на новую деталь и считать ремонт законченным. Следует разобраться в причине возникновения данной неисправности, чтобы потом не наступить на те же грабли.
После того, как крышка открыта, нашему взору открываются вставки, которые извлекаются из своих посадочных мест простым покачиванием в стороны.
Новые детали ставятся на свои места и крышка блока фиксируется защелкой.
Стоп-сигналы
Система автомобиля закольцована через вставку F03. Для версии после обновления электрооборудования перемещена на позицию F18.
Задние стеклоподъемники
Первое поколение транспортного средства оборудовано смежной системой защиты моторов позиционирования стекол. Здесь за питание передней и задней цепи отвечает предохранитель №13. Обновленные модификации авто уже избавлены от подобного недостатка. Электросхема разделена и имеет отдельный плавкий элемент на задние двери – F8.
Ближний свет
Система активации ламп питается через гнезда №9 и 10 для правой и левой фары. Позволяет освещению работать даже при критическом повреждении участка цепи.
Аналогично представлена защита ламп на обновленном авто. Здесь за указанные выше элементы отвечают детали, смонтированные на местах 4 и 5. Подача управления на подрулевой переключатель вынесена через предохранитель 27.
Соответствующие релейные выключатели монтируются на самих блоках фар.
Предохранитель печки
Контроль системы управления происходит через элементы F36 и 39 стандартной бортовой сети. Силовые магистрали вентилятора активируются от релюшки К1.
Зажигание
В салонном монтажном блоке устанавливается предохранитель F2, отвечающий за управление системой катушки зажигания. Силовые магистрали управляются от элемента 03, установленного там же.Основные цепи катушки проведены через реле К5.
Предохранитель на гудок
В зависимости от комплектации автомобиля проводка клаксона проложена через F10 либо 29. Также некоторые модификации после рестайлинга имеют подключение прибора напрямую к аккумуляторной батарее.
Предохранитель АБС
Дорестайловые автомобили оборудованы проводкой, где за систему ABS отвечают два элемента №15 и 12 установленных в салоне и под капотом.
Системы АБС авто новой версии защищены сразу от трех элементов – № 3, 6 и 12. Если система сбоит, обследовать необходимо все цепи последовательно.
Предохранитель заднего хода
Лампочка включения задней передачи на авто не является энергоемким потребителем. Маленький элемент закольцован через вставки №3 или 15 у старого и нового поколения транспорта.
Магнитола
Питание магнитофона от аккумуляторной батареи на первой и последней версии машины проходит через элементы 28 и 32. Если система аудио воспроизведения не работает после включения зажигания, проверяются предохранители 38 и 16 салонного монтажного блока.
Стоп-сигналы
Система автомобиля закольцована через вставку F03. Для версии после обновления электрооборудования перемещена на позицию F18.
Задние стеклоподъемники
Первое поколение транспортного средства оборудовано смежной системой защиты моторов позиционирования стекол. Здесь за питание передней и задней цепи отвечает предохранитель №13. Обновленные модификации авто уже избавлены от подобного недостатка. Электросхема разделена и имеет отдельный плавкий элемент на задние двери – F8.
Ближний свет
Система активации ламп питается через гнезда №9 и 10 для правой и левой фары. Позволяет освещению работать даже при критическом повреждении участка цепи.
Аналогично представлена защита ламп на обновленном авто. Здесь за указанные выше элементы отвечают детали, смонтированные на местах 4 и 5. Подача управления на подрулевой переключатель вынесена через предохранитель 27.
Соответствующие релейные выключатели монтируются на самих блоках фар.
Предохранитель печки
Контроль системы управления происходит через элементы F36 и 39 стандартной бортовой сети. Силовые магистрали вентилятора активируются от релюшки К1.
Зажигание
В салонном монтажном блоке устанавливается предохранитель F2, отвечающий за управление системой катушки зажигания. Силовые магистрали управляются от элемента 03, установленного там же.
Основные цепи катушки проведены через реле К5.
Предохранитель на гудок
В зависимости от комплектации автомобиля проводка клаксона проложена через F10 либо 29. Также некоторые модификации после рестайлинга имеют подключение прибора напрямую к аккумуляторной батарее.
Предохранитель АБС
Дорестайловые автомобили оборудованы проводкой, где за систему ABS отвечают два элемента №15 и 12 установленных в салоне и под капотом.
Системы АБС авто новой версии защищены сразу от трех элементов – № 3, 6 и 12. Если система сбоит, обследовать необходимо все цепи последовательно.
Предохранитель заднего хода
Лампочка включения задней передачи на авто не является энергоемким потребителем. Маленький элемент закольцован через вставки №3 или 15 у старого и нового поколения транспорта.
Магнитола
Питание магнитофона от аккумуляторной батареи на первой и последней версии машины проходит через элементы 28 и 32. Если система аудио воспроизведения не работает после включения зажигания, проверяются предохранители 38 и 16 салонного монтажного блока.
Предохранительный блок в салоне
Находится он в нижней части торпеды в левой ее стороне у водительского места и прикрыт пластиковой крышкой. Рядом с блоком можно увидеть ручку открытия капота.
Система предохранителей несет ответственность за работу:
- световой сигнализации
- охранной системы авто
- отопительной печки и прикуривателя
- электрического оборудования (кондиционер, стеклоподъемники дверей, задний стеклоочиститель, дальний и ближний свет фар, указатели поворотов).
За работу прикуривателя отвечает элемент F33.
На электрических цепях небольшой мощности в автомобиле Рено Сандеро применяют простейшие плавкие вставки, а для более мощных используют реле.
Рено сандеро 1
h2<dp>1,0,0,0,0—>
Блок в салоне
h3<dp>1,0,0,0,0—>
Он находится в торце панели приборов.
p, blockquote<dp>4,0,0,0,0—>
p, blockquote<dp>5,0,0,0,0—>
Схема
p, blockquote<dp>6,0,0,0,0—>
p, blockquote<dp>7,0,1,0,0—>
Расшифровка
p, blockquote<dp>8,0,0,0,0—>
| F01 (20A) | Очиститель ветрового стекла; обмотка реле обогрева заднего стекла |
| F02 (5A) | Электропитание комбинации приборов; обмотки реле К5 топливного насоса и катушки зажигания; электропитания ЭБУ системы управления двигателем от замка зажигания |
| F03 (20A) | Ламп сигналов торможения; лампы света заднего хода; омывателя ветрового стекла |
| F04 (10A) | Цепи: блока управления подушками безопасности; ламп указателей поворотов; диагностического разъема системы управления двигателем; катушки иммобилайзера |
| F09 (10A) | Цепи: лампы головного света левой блок-фары (ближний свет); сигнализатора включения ближнего света фар в комбинации приборов; насоса омывателя фар |
| F10 (10A) | Лампы головного света правой блок-фары (ближний свет) |
| F11 (10A) | Лампы головного света левой блок-фары (дальний свет); сигнализатора включения дальнего света фар в комбинации приборов |
| F12 (10A) | Лампы головного света правой блок-фары (дальний свет) |
| F13 (30A) и F14 (30A) | Цепи электро стеклоподъемников задних и передних дверей соответственно |
| F15 (10A) | ЭБУ АБС |
| F17 (15A) | Сигнал |
| F18 (10A) | Лампы габаритного света левой блок-фары; лампы габаритного света левого заднего фонаря; лампы освещения номерного знака; подсветки комбинации приборов и органов управления на панели приборов, консоли и облицовке туннеля пола; зуммера коммутационного блока |
| F19 (7,5A) | Лампы габаритного света правой блок-фары; лампы габаритного света правого заднего фонаря; лампы плафона освещения вещевого ящика |
| F20 (7,5A) | Лампы и сигнализатора включения заднего противотуманного фонаря |
| F21 (5A) | Цепь элементов обогрева наружных зеркал заднего вида |
| F28 (15A) | Лампы плафона освещения салона; лампы плафона освещения багажника; постоянного электропитания головного устройства звуковоспроизведения |
| F29 (15A) | Цепи: выключателя аварийной сигнализации; переключателя указателей поворотов; прерывистого режима работы очистителя ветрового стекла; управления центральным замком; диагностического разъема системы управления двигателем |
| F30 (20A) | Силовая цепь центрального замка |
| F31 (15A) | Цепь обмотки реле К8 противотуманных фар |
| F32 (30A) | Силовая цепь реле обогрева заднего стекла |
| F36 (30A) | Силовая цепь реле К1 вентилятора отопителя |
| F37 (5A) | Цепи электроприводов наружных зеркал заднего вида |
| F38 (10A) | Прикуриватель; электропитание головного устройства звуковоспроизведения от замка зажигания |
| F39 (30A) | Цепь обмотки реле К1 вентилятора отопителя |
p, blockquote<dp>9,0,0,0,0—>
Посмотрите видео пример доступа к блоку, а так же замены предохранителя прикуривателя.
p, blockquote<dp>10,0,0,0,0—> p, blockquote<dp>11,0,0,0,0—>
Блок под капотом
h3<dp>2,0,0,0,0—>
Схема
p, blockquote<dp>12,0,0,0,0—>
p, blockquote<dp>13,0,0,0,0—>
Обозначение предохранителей
p, blockquote<dp>14,0,0,0,0—>
| F01 (60A) | Цепи: электропитания замка зажигания и всех потребителей, запитываемых от замка; переключателя наружного освещения |
| F02 (30A) | Силовая цепь реле К3 вентилятора системы охлаждения (на автомобиле без кондиционера) |
| F03 (25A) | Силовые цепи: реле К5 топливного насоса и катушки зажигания; главного реле К6 системы управления двигателем |
| F04 (5A) | Цепи: постоянного электропитания ЭБУ системы управления двигателем; обмотки главного реле К6 системы управления двигателем |
| F05 (15A) | Не используется |
| F06 (60A) | Цепь электропитания блока предохранителей в салоне |
| F07 (40A) | Силовые цепи: реле К4 кондиционера; реле К3 малой скорости вентилятора системы охлаждения (на автомобиле с кондиционером); реле К2 большой скорости вентилятора системы охлаждения (на автомобиле с кондиционером) |
| F08 (50A) и F09 (25A) | Цепи ЭБУ АБС |
Назначение реле
p, blockquote<dp>15,1,0,0,0—>
- К1 — реле вентилятора печки, двигатель вентилятора отопителя. См. информацию про F36.
- К2 — реле большой скорости вентилятора охлаждения (для авто с кондиционером), электродвигатель вентилятора охлаждения радиатора.
- КЗ — реле малой скорости вентилятора охлаждения (для авто с кондиционером) или реле вентилятора охлаждения радиатора (на авто без кондиционера), электродвигатель вентилятора охлаждения (для авто с кондиционером — через резистор).
- К5 — реле топливного насоса и катушки зажигания.
- К6 — главное реле системы управления двигателем, датчик концентрации кислорода, датчик скорости, топливные форсунки, э/м клапан продувки адсорбера, обмотки реле К2, КЗ, К4.
- К7 — реле насоса омывателя фар.
- К8 — реле противотуманных фар. См. информацию про F31.
Renault сандеро 2
Блок в салоне
Расположен с левой стороны, под защитной крышкой.
Фотография
Схема
Назначение
| F1 | 30А электро стеклоподъемники передние |
| F2 | 10А дальний свет левая фара |
| F3 | 10А дальний свет правая фара |
| F4 | 10А ближний свет левая фара |
| F5 | 10А дальний свет правая фара |
| F6 | 5А задние габариты, подсветка номера, подсветка |
| F7 | 5А передние габариты |
| F8 | 30А электро стеклоподъемники задние |
| F9 | 7,5А задний противотуманный фонарь |
| F10 | 15А звуковой сигнал |
| F11 | 20А центральный замок |
| F12 | 3А ABS/ESP |
| F13 | 10А освещение салона, климатическая установка |
| F14 | 5А датчик угла поворота руля |
| F15 | 15А стеклоомыватель, парковочный радар, фонарь заднего хода |
| F16 | 5А аудиосистема, обогрев стекла, ограничитель скорости |
| F17 | 7,5А ДXО |
| F18 | 7,5А стоп сигнал |
| F19 | 5А система управления |
| F20 | 5А подушки безопасности |
| F21 | резерв |
| F22 | резерв |
| F23 | резерв |
| F24 | 15А указатель поворота |
| F25 | 10А противоугонная система |
| F26 | 15А блок управления электрооборудованием |
| F27 | 20А подрулевые выключатели (вход на ближний свет) |
| F28 | резерв |
| F29 | 25А подрулевые выключатели (вход на дальний свет) |
| F30 | резерв |
| F31 | 10A щиток приборов |
| F32 | 7.5A аудиосистема |
| F33 | 15A прикуриватель |
| F34 | 15A диагностический разъем |
| F35 | 5A обогрев наружных зеркал |
| F36 | 5A привод зеркал |
| F37 | 30A стартер |
| F38 | 30A стеклоочиститель |
| F39 | 40A кондиционер |
| R1 | 35A реле кондиционера |
| R2 | 35A реле заднего обогрева стекла |
Блок под капотом
Он расположен в монтажном отделении в моторном отсеки.
Схема
Обозначение
- Клемма аккумулятора
- Диод компрессора кондиционера
Блок реле и предохранителей в моторном отсеке
Предохранители монтажного блока в моторном отсеке
| Номинальный ток, А | Защищаемые элементы | |
|---|---|---|
| F1 | 60 | Электропитание замка зажигания и потребители, запитываемых от замка зажигания. Левый подрулевой выключатель |
| F2 | 30 | Силовая цепь реле K3 вентилятора системы охлаждения (на автомобиле без кондиционера) |
| F3 | 25 | Силовые цепи: реле K5 топливного насоса и катушки зажигания; главного реле K6 системы управления двигателем |
| F4 | 5 | Цепи постоянного электропитания ЭБУ системы управления двигателем; обмотки главного реле K6 системы управления двигателем |
| F5 | 15 | Не используется |
| F6 | 60 | Цепь электропитания блока предохранителей в салоне автомобиля |
| F7 | 40 | Силовые цепи: реле K4 кондиционера; реле K3 малой скорости вентилятора системы охлаждения (на автомобиле с кондиционером); реле K2 большой скорости вентилятора системы охлаждения (на автомобиле с кондиционером) |
| F8 и F9 | 25 и 50 | Цепи ЭБУ ABS |
Реле монтажного блока в моторном отсеке
| Наименование | Запитываемые потребители | |
|---|---|---|
| K1 | Реле вентилятора отопителя | Электродвигатель вентилятора отопителя |
| K2 | Реле большой скорости вентилятора системы охлаждения (для автомобиля с кондиционером) | Электродвигатель вентилятора охлаждения |
| K3 | Реле малой скорости вентилятора системы охлаждения (для автомобиля с кондиционером) или реле вентилятора системы охлаждения (на автомобиле без кондиционера) | Электродвигатель вентилятора системы охлаждения (для автомобиля с кондиционе — через резистор) |
| K4 | Реле кондиционера | Электромагнитная муфта компрессора кондиционера |
| K5 | Реле топливного насоса и катушки зажигания | Топливный насос и катушка зажигания |
| K6 | Главное реле системы управления двигателем | Датчики концентрации кислорода (цепь подогрева); датчик скорости; топливные форсунки; электромагнитный клапан продувки адсорбера; обмотки реле K2, K3, K4; ЭБУ системы управления двигателем |
| K7 | Реле насоса омывателя фар | Насос омывателя фар |
| K8 | Реле противотуманных фар | Лампы противотуманных фар |
Это интересно: Снятие, замена, установка расширительного бачка охлаждающей жидкости Renault Logan 2004-2015 Бензин
Схема предохранителей Сандеро
На фото показана схема, актуальная для 2017 года выпуска.На схеме обозначены основные элементы конструкции.
Распиновка предохранителей и реле
Вариант 2012 года будет сильно отличаться от систем более новых модификаций. Привести единую схему в одном фото или описании не получится. Схематическое изображение будет слишком большим и сложным для понимания. По этой причине производитель не приводит в руководствах по ремонту машины отдельные части электросхемы.
Предохранитель кондиционера
В первом поколении отвечает вставка подкапотного модуля F07. Стандартное реле муфты К4 ответственно за работу самого агрегата. После рестайлинга эти показатели изменились F39 и R1 или ER4.
Предохранитель топливного насоса
У модели 2010 года питается от бортовой сети через элементы F2 и 03 моторного и салонного блоков соответственно. От них подается напряжение на релейный выключатель К5.
Во втором поколении вставки остались на прежних местах, но изменилось расположение реле. Теперь это Er3.
Предохранитель стартера
Элементы изначально были вынесены отдельно от основных модулей. Обновленное авто получило предохранитель стартера №37.
Втягивающее реле и силовые выключатели устанавливаются на одинаковых местах. Это обусловлено конструктивными особенностями агрегатов.
Предохранитель омывателя
Для дорестайла система построена через элемент F03 и релейный выключатель К7. Рестайлинговый вариант защищен через элемент 15.
Поворотники
Для автомобиля первых годов выпуска предохранитель системы поворотов установлен в гнезде F4. Система переключателей запитана через вставку №29.
После обновления 2014 года устройство переместили в контактный разъем F24.
Релейные переключатели прерывателей устанавливаются на обоих модификациях машины отдельно. Расположение деталей можно определить по характерному щелканью под доской.
Предохранитель дворников
В первой модификации автомобиля за питание отвечает элемент F1. Паузы в срабатывании позволяет делать элемент 29.
https://youtube.com/watch?v=q7gZclGOulw
Ходовые огни
Дневные осветительные приборы вынесены на гнездо №27 салонной монтажной платы. Реле ДХО монтируется отдельно под капотом.
Предохранитель габаритов
Система управления активацией габаритного света на первой модификации машины запитана для каждого борта отдельно. Здесь это предохранители 18 и 19 для левой и правой стороны.
Новое поколение оборудовано по другому принципу. Задние габариты вынесены на предохранитель F6, а передние проходят через F7.
Вентилятор охлаждения
Система защищается от силового элемента F36 в версии дорестайл. Отсюда замыкаются управляющие контакты релейного выключателя К2 и 3 соответственно.
В новом поколении автомобиля для модификации без кондиционера, за принудительный охладитель ответственна вставка 02 салонного модуля. Если на машине есть кондер, силовые жилы защищены от элементов 07 и 08 подкапотного отсека. Также здесь присутствует магистральная вставка Ef7. Если вентилятор отказал совсем, ее следует проверить в первую очередь.
