Список моделей авто, в которых устанавливался
Конструировался мотор F4R для использования в качестве силового привода следующего модельного ряда производителя Renault:
- Megane 2 – компактный седан, универсал, хэтчбэк и купе;
- Duster – компактный кроссовер;
- Laguna – среднеразмерный универсал, седан и хетчбэк;
- Trafic 2 – минивэн, фургон;
- Espace 2/3/4 – минивэн;
- Clio – субкомпактный универсал и хетчбэк.
Турбо версия F4Rt устанавливалась на автомобили Renault:
- Clio Sport – супермини класс;
- Espace – минивэн;
- Vel Satis – хетчбэк бизнес-класса;
- Avantime – трехдверный минивэн купе;
- Megane 3 TCE 180 – трехдверное купе;
- Laguna 2/3 – среднеразмерный седан, универсал, хетчбэк;
- Scenic – компактвэн;
- Laguna GT – среднеразмерный седан;
- Magane Sport – хетчбэк.
Renault Vel Satis
Обзор неисправностей и способы их ремонта
Из-за специфической конструкции камеры сгорания в случае обрыва ремня ГРМ мотор F4R со 100% вероятностью гнет клапана поршнями. Кроме этого, имеются другие характерные для него неисправности:
Протечка масла | выработка заднего сальника коленвала | замена сальника |
Отсутствие искры | износ уплотнений катушек | замена прокладки |
Мотор «дизелит» | поломка фазорегулятора | ремонт или замена узла |
Ремонт F4R
К этому добавляются все существующие «болезни» французских движков – неудачная компоновка агрегатов и навесного оборудования, усложняющая самостоятельное обслуживание и ремонт мотора. Для гидрокомпенсаторов необходимо высококачественное моторное масло, про бензин А-92 пользователь может смело забыть на территории РФ, поскольку октановое число топлива этого типа не дотягивает до стандарта на 80% АЗС.
https://youtube.com/watch?v=cAgPhEdsGzk
Недостатки, поломки и проблемы ДВС Renault F4R
Несмотря на длительный жизненный цикл, мотор F4R не удалось избавить от ряда проблем. Например, зубчатый ремень привода ГРМ и натяжной ролик редко выдерживают более 80 тыс. км, а при попадании масла ремень быстро выходит из строя.
Поломки электрических систем (например, выход из строя свечей или катушек) можно определить при проведении диагностики сканером, подключенным к разъему OBD-II.
Сложности с запуском и блок управления
Причиной затрудненного пуска F4R чаще всего является вышедший из строя датчик положения коленчатого вала. Контроллеры двигателей ранних серий на Laguna не отличаются качеством пайки. При отходе компонентов блок становится полностью или частично неработоспособным.
Контроллер двигателя (ЭБУ)
Опора двигателя и шкив коленвала
Верхняя опора двигателя при износе передает вибрационные нагрузки на кузова. Моторы F4R оснащались шкивом коленчатого вала с резиновым гасителем колебаний.
Шкив коленвала F4R
Генератор и заслонка
Генераторы на F4R создают проблемы только при износе подшипников, заклинивший ротор становится причиной обрыва ремня привода внешнего оборудования. В теории, обрывки ремня могут разбить кожух и повредить зубчатый ремень ГРМ.
Дроссельный узел ранних F4R был изготовлен с широким использованием пластика, с 2005 г. стал использоваться усиленный модуль с металлической заслонкой. Узлы взаимозаменяемы, но требуется перепрограммирование блока управления двигателем.
ГенераторДроссельная заслонка
Ремень газораспределительного механизма и шестерен распредвала
В зависимости от даты выпуска производитель предписывал менять ремень через 60 или 90 тыс. км или через каждые 4 года. На ранних моторах F4R на распределительных валах ставились сварные шестерни, впоследствии завод перешел на усиленные монолитные детали. Менять шестерни следует парой, вместе с ремнем ГРМ ставят новый ролик натяжителя.
Ремень газораспределительного механизма и шестерен распредвала
Форсунки и катушка зажигания
Индивидуальные форсунки имеют большой ресурс, но при засорении распылителя или отказе одной из точек впрыска мотор настойчиво работает на 3 цилиндрах. Для промывки используют специальные жидкости или ультразвуковую ванну.
ФорсункаКатушка зажигания
Свечи и неполадки связанные с полукольцами
Свечи на F4R рассчитаны на 30 тыс. км и не создают проблем. На двигателях с пробегом свыше 200 тыс. км возможно осевое биение коленчатого вала из-за деформации полуколец. Для замены требуется снятие поддона и крышек опор коренных шеек.
Свечи зажигания
Чрезмерное потребление масла
Повышенный расход масла (более 1 л на 1000 км) появляется при пробегах свыше 150 тыс. км. Возникает из-за старения резиновых маслосъемных колпачков, иногда причиной являются залегшие кольца. Обе проблемы возникают при длительных интервалах между заменами (свыше 10-12 тыс. км).
Обслуживание
Замена маслав двигателе Renault K4М 1.6 16V.
Замену масла на Рено Логан, Сандеро, Меган, Дастер с двигателем Renault K4М 1.6 необходимо раз в 15000. км или год эксплуатации. Какое масло лить в двигатель: тип 5W-40, 5W-30, с завода в двигатель льют масло Elf Excellium 5W40. Сколько масла лить в двигатель: с заменой фильтрующего элемента — 4,8 литра масла; без замены фильтра – 4,5 л.Замена ремня ГРМ осуществляется раз в 60 тыс. км вместе с роликам натяжителем. При обрыве ремня клапана загнет и выльется в дорогостоящий ремонт.Воздушный фильтр подлежит замене раз в 30 тыс. км пробега или 2 года эксплуатации. В условиях повышенной запыленности рекомендуется производить замену воздушного фильтра чаще.Замена свечей. Оригинальные свечи зажигания носят каталожный номер 7700500155, либо EYQUEM RFC58LZ2E или SAGEM RFN58LZ, а также CHAMPION RC87YCL. Когда менять свечи зажигания – каждые 30 тыс. км пробега.
Компания Renault и во втором десятилетии 21 века продолжает выпускать двигатели, которые были созданы еще в прошлом веке. В этой статье мы поговорим об очень распространенном 1,6-литровом двигателе K4M.
На сегодняшний день его широко используют на автомобилях Renault, которые собирают на конвейерах Renault в Москве и Тольятти. Также этот силовой агрегат можно встретить и под капотами некоторых моделей Lada.
Этот мотор является преемником двигателя K7M. От него он отличается 16-клапанной головкой блока, в которой расположены два распредвала и полный комплект гидрокомпенсаторов тепловых зазоров. Как и у всей К-серии двигателей Рено (к которой также относится дизельный K9K), у K4M чугунный блок цилиндров. Привод газоразспределительного механизма осуществляется зубчатым ремнем. Впрыск – распределенный, во впускной коллектор. Цилиндров, разумеется, 4. При этом не стоит забывать, что по французской традиции отсчет цилиндров начинается со стороны маховика.
Ремень ГРМ
на двигателе Renault 1.6 K4M необходимо менятькаждые 60 000 км . При этом замена ремня ГРМ на этом моторе сделана «максимально неудобно». То есть, на шкиве распредвала нет шпонки (правда, не на всех версиях этого двигателя), а фиксирующий болт нужно затягивать с правильным моментом. Меток на валах нет, поэтому и коленвал, и распредвалы нужно выставлять при помощи фиксаторов.
Некоторые версии двигателя Рено 1.6 K4M оснащены вазовращателем, расположенном на впускном распредвалу. Все версии двигателя K4M атмосферные – обходятся без турбокомпрессора.
Обслуживание Ф4Р
Объем масло и охлаждающей жидкости в литрaх соответственно 5,4 и 5,45.
В обслуживание мотора Ф4Р входят зaмены следующих компонентов:
Воздушный, масляный, топливный фильтры и свечи зажигания для двигателя Ф4Р
- Мaсляного фильтра. Цена нового фильтра доходит до 250 рублей.
- Вoздушного фильтра. Идентификационная деталь с номером Рено 8200431051. Стоимость до 480 руб.
- Свечей зaжигания. Номер 7700500155. Цена около 160 рублей, продаются поштучно.
- Ремень навесного оборудования. Используется оригинальный ремень, артикул — 8200821816. Стоимость до 670 рублей.
- Ремня ГРМ. Артикул — 130775630R. Стоимость около 4600 рублей.
Комплект для замены ремня ГРМ артикул 130775630R
- ОЖ. Стандартный антифриз GLACEOL RX (тип D). Артикул Рено 7711428132. Стоимость до 490 рублей.
Стандартный антифриз GLACEOL RX (тип D)
- Артикул топливного фильтра — 226757827R. Стоимость до 300 рублей.
Особенности конструкции
Атмосферный рядный двигатель F4R содержит следующие конструкторские разработки:
- блок цилиндров – цилиндры ДВС изготовлены из гильз, запрессованных внутрь чугунного блока, а не расточены в нем;
- ГБЦ – каналы клапанов впуска и выпуска расположены V-образно;
- система зажигания – схема СОР с отдельными для каждой свечи катушками;
- ГРМ – схема DHC, два распредвала находятся внутри ГБЦ;
- ШПГ – стальные кованые шатуны, юбка поршня бочкообразная в поперечном сечении с плавающим пальцем;
- газораспределение – имеется регулировка фаз электромагнитным клапаном.

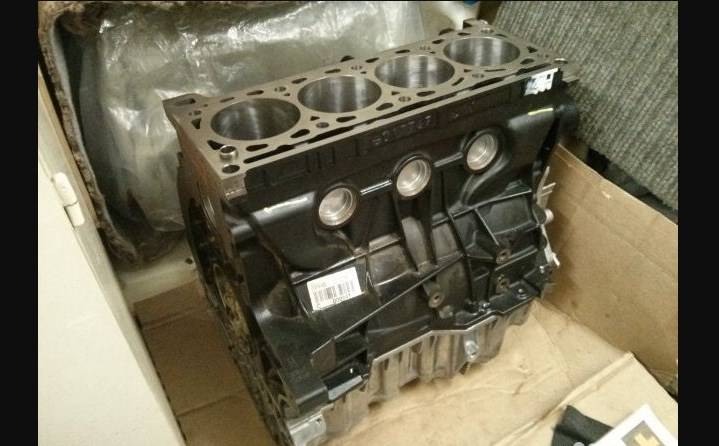

Блок цилиндров F4RГБЦ F4RКатушка зажигания
В атмосферных версиях F4R с завода используются литые коленвалы, в турбированном варианте F4t – кованые стальные. Чтобы увеличить межремонтный период гидротолкателей, производитель рекомендует применение высококачественного масла. В противном случае капитальный ремонт потребуется гораздо чаще.
Типичные неисправности двигателя F4R
Надёжный и востребованный силовой агрегат имеет свои недоработки:
- фазорегулятор начинает барахлить при пробеге 60 тыс., километров. Звук бензинового мотора начинает напоминать дизель. Теряется мощность, и увеличивается расход горючего. Подобные симптомы могут быть в серьёзных неполадках. Таких, как прогар клапана, поршня или трещина в ГБЦ. Чтобы убедиться в отсутствии более серьёзных проблем, нужно измерять компрессию. Если компрессия в норме, причина неполадки в фазорегуляторе;
- на силовом агрегате f4r каждый цилиндр имеет отдельную катушку. Но даже при такой конструкции они часто выходят из строя. Двигатель начинает троить и дёргаться. Помимо катушки, такие симптомы могут быть при выходе из строя датчика положения КВ, либо при загрязнении свечей зажигания;
- двигатель Renault f4r начинает плохо запускаться. Причина неполадки в загрязнённой дроссельной заслонки. После очистки от загрязнения, неисправность исчезает;
- сальник коленвала, расположенный сзади после 100 тыс., км., пробега начинает подтекать. Но стоимость его не велика, и провести замену, при наличии специального инструмента не составляет особого труда.
- повышенный расход моторной смазки можно прекратить, если заменить маслосъёмные колпачки. Если это не поможет, следует делать раскоксовку поршневых колец.
Двигатель, который вас разорит:F4R от Renault
Двигатель от Renault F4R появился в 1998 году и выпускается до сих пор. Сейчас он широко известен владельцам бюджетников Renault Duster и Kaptur, для которых он является и основным, и флагманским двигателем.
Мотор Renault F4R имеет чугунный блок цилиндров, рабочий объем составляет 1998 см. куб. Отсчет цилиндров идет от маховика. Атмосферный вариант двигателя F4R развивает от 139 до 179 л.с. Турбированная версия выдает от 147 до 273 л.с.
У мотора F4R существует около полусотни модификаций. И возникает вопрос, “а нахрена?”, чтоб путаться при выборе запчастей при ремонте? Они имеют небольшие, но важные отличия в поршнях, распредвалах, клапанах, пружинах клапанов и т.д. У мотора F4R (атмосферной и турбинованной версии) в зависимости от модификации степень сжатия может составлять от 8,5 до 11,5. Соответственно, наименьшая степень сжатия у мощной турбированной версии (F4R 874, до 273 л.с.), а наибольшая – у мощной атмосферной версии (F4R 830, 200 л.с.).
Головка блока цилиндров алюминиевая, с четырьмя клапанами на цилиндр, в ней расположены два распредвала, гидрокомпенсаторы. Фазовращатель присутствует на впускном распредвале атмосферного варианта двигателя 2.0 F4R. Впрыск топлива – распределенный. Система зажигания с индивидуальными катушками. Привод ГРМ – зубчатым ремнем.
Атмосферный и турбированный варианты двигателя F4R отличаются: порядка четверти деталей у турбомотора свои. Основные отличия в верхней части. На двигатель Рено 2.0 F4R с турбиной (F4RT) устанавливается турбокомпрессор типа TwinScroll, отсутствует система изменения фаз газораспределения (здесь нет фазорегулятора), применяется двухмассовый маховик и кованый распредвал, усиленные поршни.
двигатель Рено 2.0 F4R обзавелся хорошей репутацией. Однако это не касается его поздних атмосферных версий, широко известных по Renault Duster и Kaptur, с увеличенной с 9,8 до 11,2 степенью сжатия. Не имея усиленных поршней, поздние версии двигателя F4R, особенно при эксплуатации на 92-м бензине, при пробеге порядка 120 000 км практически разваливаются. Стираются маслосъемные кольца, начинается жор масла.
Может произойти и разрушение перегородок поршней, в результате чего пострадает и блок двигателя – на стенках одного или нескольких цилиндров появятся задиры. В целом же, обычно удается обойтись заменой поршней.
Отсутствие шпонки на звезде коленвала ремня ГРМ, что не редко приводит к дорогостоящему ремонту, так что при замене ремня стоит поменять звездочку на ту, на которой шпоночный отлив присутствует.
Особенности турбированной версии двигателя Рено 2.0 F4RT
Турбированная версия, широко известная как F4RT, появилась в 2001 году. В каталогах подобным «кодом» она не идентифицируется. Турбированная версия 2-литрового 16-клапанного двигателя Рено обозначается самыми различными индексами, абсолютно не говорящими о наличии турбины. Например, мотор Рено 2.0 турбо на Лагуне-2 может иметь индексы F4R 764, F4R 765, F4R 786, F4R 787. На Renault Vel Satis турбомотор 2.0 имеет обозначение F4R 766, F4R 767, F4R 867.
Атмосферный и турбированный варианты двигателя F4R отличаются: порядка четверти деталей у турбомотора свои. Основные отличия в верхней части. На двигатель Рено 2.0 F4R с турбиной (F4RT) устанавливается турбокомпрессор типа TwinScroll, отсутствует система изменения фаз газораспределения (здесь нет фазорегулятора), применяется двухмассовый маховик и кованый распредвал, усиленные поршни.
На гражданских вариантах турбированного двигателя F4R мощностью от 147 до 224 л.с. применяется турбина Mitsubishi (MHI) TD04.
Купить контрактный двигатель Рено 2.0 F4RT вы можете в каталоге двигателей.
K-линейка
Двигатели Renault | |
---|---|
Производитель: | Renault |
Марка: | KxJ |
Тип: | бензиновый, впрыск |
Объём: | 1.4 L (1,390) 1.5 L (1,461) 1.6 L (1,598) см3 |
Конфигурация: | рядный, четырёхцилиндровый |
Цилиндров: | 4 |
Клапанов: | 8/16 |
В ней представлены рядные 4-х цилиндровые двигатели. Силовые агрегаты данного типа пришли на смену ExJ — линейке
KxJ бензиновые двигатели
Объём 1,4 литра.
8 клапанов | |||
Код двигателя | Мощность | Период | Автомобили |
---|---|---|---|
K7J 746 | 55 кВт (75 л.с.) | 1997—2001 | Renault Clio |
K7J 710 | 55 кВт (75 л.с.) при 5500 об\мин | 2004—2010 2008—2010 | Renault Logan Renault Sandero |
16 клапанов | |||
Код двигателя | Мощность | Период | Автомобили |
---|---|---|---|
K4J 710 | 72 кВт (98 л.с.) | 1998—2010 | Renault Clio |
K4J 740 | 72 кВт (98 л.с.) | 1999—2010 | Renault Megane |
K4J 770 | 72 кВт (98 л.с.) | 2004—2010 | Renault Modus |
K4J 730 | 72 кВт (98 л.с.) при 6000 об\мин | 1999—2003 | Renault Scenic (II) |
KxM бензиновые двигатели
Объём 1,6 литра с системой EGR
Технические характеристики | |
---|---|
Объём | 1,598 |
Количество клапанов | 8/16 |
Максимальная мощность | 75-90/ 95-115 |
Тип инжектора | MPi |
Тип топлива | бензин |
Катализатор | установлен |
Заправочный объём масла (л) | 3.5 |
8 клапанов | |||
---|---|---|---|
Код двигателя | Мощность | Период | Автомобили |
K7M 702/703 | 66 кВт (90 л.с.) при 5000 об\мин | 1995—1999 | Renault Megane Renault Scénic |
K7M 720 | 55 кВт (75 л.с.) при 5000 об\мин | 1995—1999 | Renault Megane Renault Scénic |
K7M 790 | 66 кВт (90 л.с.) при 5000 об\мин | 1996—1999 | Renault Megane |
K7M 744/745 | 66 кВт (90 л.с.)при 5250 об\мин | 1998—2003 | Renault Clio II |
K7M 710 | 62 кВт (84 л.с.)при 5500 об\мин | 2004—2010 2008—2010 | Dacia Logan Dacia Sandero |
K7M 800 | 64 кВт (87 л.с.) при 5250 об\мин | 2011— | Dacia Logan Dacia Sandero |
K7M 812 | 63 кВт (85 л.с)при 5000 об\мин | 2012— | Dacia Lodgy |
16 клапанов | |||
Код двигателя | Мощность | Период | Автомобили |
---|---|---|---|
K4M 690 | 77 кВт (105 л.с.)при 5750 об\мин | 2006— | Renault Logan |
K4M 710 | 81 кВт (110 л.с.) при 5750 об\мин | 2001—2005 | Renault Laguna (II) |
K4M 782 | 83 кВт (115 л.с.)при 6000 об\мин | 2003—2009 | Renault Scenic (II) |
K4M 848 | 74 кВт (100 л.с.)при 5500 об\мин | 2008— | Renault Mégane (III) |
K4M 788 | 77 кВт (105 л.с.)при 5750 об\мин | 2002—2008 | Renault Mégane (II) |
K4M 812/813/858 | 81 кВт (110 л.с.) при 6000 об\мин | 2001— | Renault Mégane (II) (III) |
K4M 606/696 | 77 кВт (105 л.с.) при 5750 об\мин | 2010— | Renault Duster |
K9K дизельный двигатель
K9K это семейство рядных четырёхцилиндровых дизельных двигателей совместно разработанный Nissan и Renault . Он имеет объём 1461 см³ и называется 1.5 DCI. Системы впрыска топлива поставляется компанией Delphi и Continental (бывший Siemens)
Код двигателя | Мощность | Автомобили |
---|---|---|
K9K 700 / 704 | 65 л.с. | Renault Logan; Renault Clio (II); Renault Kangoo; Suzuki Jimny |
K9K 792 | 68 л.с. | Dacia Logan Mcv; Dacia Sandero; Renault Clio (II); |
K9K 260 / 702 / 710 / 722 | 82 л.с. | Nissan Almera; Renault Mégane (II); Renault Clio (II); Renault Kangoo; Renault Scénic (II); Nissan Micra (III) |
K9K 724 / 728 / 766 / 796 / 830 | 86 л.с. | Renault Mégane (II); Renault Modus; Renault Clio (III); Renault Mégane |
K9K 802 / 812 | 75 л.с. | Renault Kangoo |
K9K 832 | 105 л.с. | Renault Kangoo; Renault Scénic (III); Renault Megane(III) |
K9K 836 | 110 л.с. | Renault Mégane; Renault Scénic (III); Renault Megane(III) |
K9K 858 | 109 л.с. | Renault Duster |
K9K 892 | 90 л.с. | Renault Duster, Dacia Logan; Renault Clio (III) |
Коробки передач Рено Дастер (Renault Duster) TL8 и GR5
Про двигатели поговорили, теперь поговорим о том, что призвано передавать крутящий момент этих самых двигателей на ведущие колеса на коробках передач, механических коробок передач на дастер ставилась две разновидности это шестиступенчатая TL8 на полноприводных вариантах, и GR5, 5 передач и которая устанавливалась в основном на версии с передним приводом, по самой механической части эти коробки не вызывают никаких нареканий. Единственное к чему здесь можно придираться, это к ресурсу некоторых компонентов самого сцепления. Если фрикционные накладки способная отбегать порядка 130-150 тысяч километров пробега, в зависимости от режима эксплуатации и навыков пользователя, то скажем так, демпферные пружины могут сдаться гораздо раньше, а еще более неприятно то, что на этих автомобилях на выжимной подшипник и рабочий цилиндр выполнены единым узлом и ресурс этого узла достаточно небольшой — порядка 70 тысяч километров, это средняя температура по больнице.
Также, если речь идет о дизельных автомобилях с механикой после рестайлинга, там вдобавок будет стоять еще и двух массовый демпферный маховик, чья замена довольно больно может ударить своего владельца по карману, так что если вы купили Дастер с механикой и в настоящий момент у вас нет каких-либо шумов, гула и так далее, у вас из нее не течет масла через сальники, то при условии своевременной замены, а в механической коробке масло тоже нужно менять, хотя бы раз 80-100 тысяч километров пробега, эти агрегаты будут бегать очень долго, ну а сцепление конце концов — это расходный материал, особенно, если вы эксплуатируете автомобиль в режиме городских пробок.
Перечень модификаций ДВС
Изначально характеристики двигателя корректируются производителем для различных автомобилей Renault, поэтому моторам F4R присваивается несколько индексов. Например, для Renault Duster используются индексы 400 (полный привод), 402 (АКПП), 403 и 405 (МКПП).
Вариант впускного коллектора F4R
Высота подъема клапанов в ДВС F4R730 составляет 9,999 мм и 10,998 мм (впуск/выпуск, соответственно). В модификациях F4R701, 740, 741 и 780 составляет 10,014 мм и 10,009 мм (впуск/выпуск, соответственно).
Базовый мотор комплектуется короткими пружинами клапанов 41,3 мм, а все остальные модификации имеют пружины другой длины – 43,57 мм в свободном положении. Фазы гозораспределения отличаются на 3 и 19 градусов (впуск/выпуск, соответственно).
Турбо версия F4Rt
Кроме атмосферных модификаций силового привода, производитель выпускает турбо версию F4Rt со следующими характеристиками:
- мощность – от 168 л. с.;
- крутящий момент – от 340 Нм;
- нагнетатель – турбина;
- топливо – АИ-95/98.
Характеристики
Производитель двигателя — Cleon Plant Годы выпуска – (1998 – наше время) Марка двигателя — F4R Материал блока цилиндров – чугун Система питания – инжектор Тип двигателя – рядный Количество цилиндров – 4 Клапанов на цилиндр – 4 Ход поршня – 93 мм Диаметр цилиндра – 82,7 мм Степень сжатия – 9,8 (Duster — 11) Объем мотора – 1998 см. куб. Мощность двигателя Дастер – 135-138 л.с. /5750 об.мин Крутящий момент – 190-195 Нм/3750 об.мин Топливо – 92/95 Экологические нормы – Евро 3/4/5 Расход топлива — город 10,3 л. | трасса 6,5 л. | смешанн. 7,8 л/100 км Расход масла – до 0,5 л/1000 км Масло в двигатель F4R Дастер/Меган/Лагуна: 5W-40 5W-30 Менять раз в 10 тыс.км.
Моторесурс F4R: 1. По данным завода – нет данных 2. На практике – 250-300 тыс. км
ТЮНИНГ Потенциал – 150+ л.с. Без потери ресурса – до 150 л.с.
Двигатель устанавливался на: Renault Duster Renault Kaptur Renault Megane 2 Renault Laguna Nissan Terrano Renault Espace 2, 3, 4 Renault Trafic 2 Praga R1 Renault Clio Sport
Меняем ремень ГРМ на Рено Дастер с двигателем 1.6 литра
Было тихое февральское утро, да еще и понедельник никакого желания работать, но тут появился он! Рено Дастер, замена ремня ГРМ, роликов, помпы и свечей с фильтром. Ну что ж, приступим. Периодичность замены зубчатого ремня привода газораспределительного механизма, в соответствие с техническим регламентом, каждые 60 тыс. км пробега, или 4 года эксплуатации в зависимости от того что наступит раньше.
Что бы всего этого избежать рекомендуем с периодичностью раз в 20 тыс. км проверять состояние ремня ГРМ, он не должен иметь видимых повреждений, отслоение резины или ткани, следов масла.
Необходимый инструмент и приспособления
Поскольку это Renault Duster нам понадобится «Набор фиксаторов для двигателей Renault-Nissan K4J, K4M, F4P, F4R» цена вопроса около 2500, или можно изготовить самому, чертежи прилагаются. Набор ключей и головок, обязательно 15, 16, 18, а также шестигранники и биты Torx.
Подготовительные операции
- Обязательно даем двигателю остыть.
- Снять защиту двигателя.
- Поддомкрачиваем автомобиль, снимаем переднее правое колесо и пластиковый брызговик.
- Выкручиваем свечи, нам их все равно менять, так будет легче крутить коленвал.
- Если планируется замена водяного насоса, подготавливаем емкость куда будем сливать антифриз.
Сливать антифриз будем через сливное отверстие в помпе, в блоке сливной пробки не предусмотрено.
Пошаговая инструкция
- Домкратом немного приподымаем двигатель, обязательно подложив дощечку под картер.
- Демонтируем правую опору двигателя, 5 болтов на 16.
Выставляем верхнею мертвую точку
- Проворачиваем коленвал обязательно по часовой стрелке, до того момента как прорези в торцах распредвалов не займут параллельное оси ГБЦ положение. Короче, встанут на одну линию и можно будет вставить наш фиксатор. Фиксатор пока не вставляем, немного проворачиваем коленвал назад.

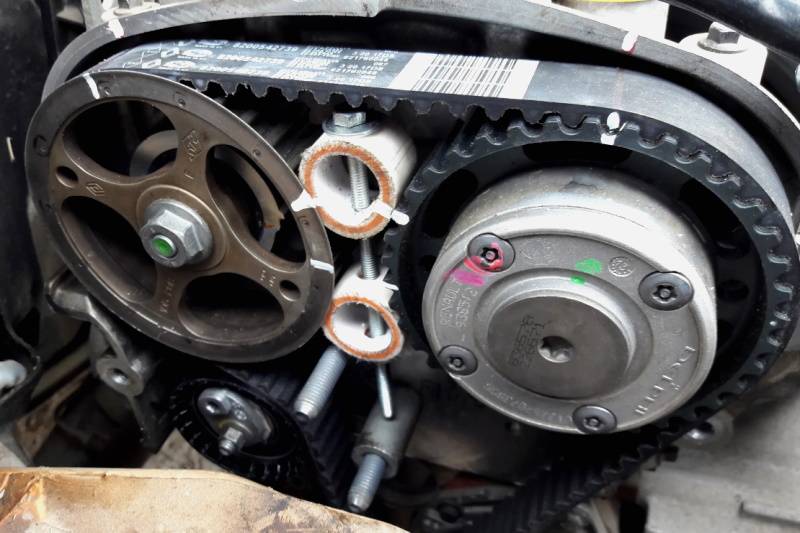

Установка нового ремня ГРМ
Нужно проверить что бы в новом комплекте ГРМ обязательно был болт шкива коленчатого вала
Обращаем внимание что на натяжном ролике указано направление натяжки.. Устанавливаем все детали в порядке обратном снятию
Устанавливаем все детали в порядке обратном снятию.
Все предельно просто, для данной процедуры не требуется даже смотровая яма, можно сделать все своими руками в простом гараже без обращения в автосервис.
Надеюсь информация была полезна всем владельцам Рено Дастер и тем кто планирует покупку данного аппарата.
Особенности конструкции
Атмосферный рядный двигатель F4R содержит следующие конструкторские разработки:
- блок цилиндров – цилиндры ДВС изготовлены из гильз, запрессованных внутрь чугунного блока, а не расточены в нем;
- ГБЦ – каналы клапанов впуска и выпуска расположены V-образно;
- система зажигания – схема СОР с отдельными для каждой свечи катушками;
- ГРМ – схема DHC, два распредвала находятся внутри ГБЦ;
- ШПГ – стальные кованые шатуны, юбка поршня бочкообразная в поперечном сечении с плавающим пальцем;
- газораспределение – имеется регулировка фаз электромагнитным клапаном.
В атмосферных версиях F4R с завода используются литые коленвалы, в турбированном варианте F4t – кованые стальные. Чтобы увеличить межремонтный период гидротолкателей, производитель рекомендует применение высококачественного масла. В противном случае капитальный ремонт потребуется гораздо чаще.
Технические характеристики
Производитель | Renault Group |
Объем двигателя, см³ | 1997 |
Мощность, л. с | 145 (130)* |
Крутящий момент, Нм | 210 (190)* |
Степень сжатия | 10.2 |
Блок цилиндров | алюминий |
Количество цилиндров | 4 |
Порядок работы цилиндров | 1-3-4-2 |
ГБЦ | алюминий |
Диаметр цилиндра, мм | 84 |
Ход поршня, мм | 90.1 |
Количество клапанов на цилиндр | 4 (DOHC) |
Привод ГРМ | цепь |
Гидрокомпенсаторы | нет |
Турбонаддув | нет |
Регулятор фаз газораспределения | фазорегулятор на впуске |
Система питания топливом | инжектор |
Топливо | бензин АИ-95 (92)* |
Экологические нормы | Euro 5 (4)* |
Ресурс, тыс. км | 250 |
Расположение | поперечное |
*в скобках указаны характеристики для дефорсированной версии двигателя.
