Перетяжка дверей Сандеро
Перетяжка дверной карты на Рено Сандеро проводится сравнительно редко. На рынке представлена масса оригинальных обшивок и лицензионных реплик от проверенных брендов. Стоимость одной панели начинается от 1500 руб. Штатная маркировка оригинальных запчастей от Рено:
- Передняя правая панель: артикул по каталогу 809001160R, изготавливается для модели Сандеро после 2012 года. Может устанавливаться на Renault Logan с двигателем K4M690, K7M710, K4M697.
- Левая передняя: каталожный номер — 809113610R, оригинальная облицовка для Сандеро, Сандеро Степвей с 2012 года, под моторы — H4M, K4M, K7M, D4F.
- Левая задняя панель: номер запчасти по каталогу — 829A14962R, подходит на модели Renault Sandero, Renault Sandero Stepway, под двигатели- K4M690, K7M710, K4M697.
- Правая задняя карта: артикул запчасти 829A03540R, выпускается как штатная облицовка для Сандеро, подходит для комплектации Логан с 2012 года.
Мастера при самостоятельной перетяжке дверной карты используют винил кожу, алькантару для проклейки внешней панели. В качестве основы применяют старую карту, которую обклеивают новым материалом. Не рекомендуется снимать оригинальную облицовку с панели и клеить новый материал поверху. В зависимости от сборки Сандеро, под панелью внешней накладки на карте может находиться мелкий ворсовой уплотнитель, которым проклеена подложка штатного материала.
При перетяжке потребуется разобрать дверь, зачистить поверхность, проклеить новым материалом каждую панель, используя строительный фен. Предварительно следует вырезать из нового материала выкройку, оставить по 3–5 см на припуски.
Самостоятельный демонтаж обшивки занимает до 20 минут, ремонт относится к категории простых и доступен любому водителю в гараже.
Снимаем обивку передней двери на автомобиле Рено Логан 1
Обивку передней двери автомобиля Рено Логан 1 снимаем в случае замены стекла двери, замены ручек двери, смазки механизма открывателя двери, замене электростеклоподъемника и прочих ремонтных работах.
— Ключи TORX 20 и TORX 25
— Нож с широким лезвием
Порядок снятия обивки передней двери на автомобиле Рено Логан 1
— Снимаем ручку стеклоподъемника (если автомобиль оборудован механическими стеклоподъемниками)
Поджимаем круглую накладку к ручке. Ухватившись пальцами за основание ручки с усилием тянем ее на себя. Либо срываем ее резким движением. Смысл процедуры — преодолеть сопротивление пластмассовых фиксаторов ручки, которые своими выступами входят в паз на валу стеклоподъемника.
— Снимаем внутреннюю ручку двери
Ключом TORX 25 отворачиваем винт крепления внутренней ручки. Вынимаем ручку из посадочного отверстия. Выводим крючок тяги привода из отверстия в рычаге ручки. Снимаем ручку.
— Снимаем динамик
Поддев шлицевой отверткой снимаем накладку динамика. Ключом TORX 20 отворачиваем четыре винта крепления динамика. Извлекаем его из посадочного гнезда и отсоединив идущие к нему провода снимаем. Наконечники проводов разной толщины, поэтому ошибиться при последующем подключении будет сложно.
— Отворачиваем винты крепления обивки к передней двери автомобиля
При помощи ключа TORX 20 отворачиваем один винт крепления обивки в подлокотнике и другой винт с торца двери.

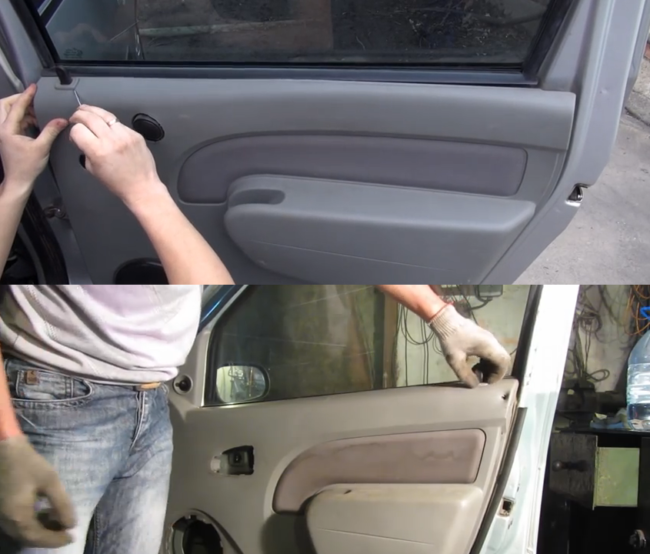

— Отсоединяем обивку от передней двери
Аккуратно поочередно с разных сторон поддевая широким ножом обивку, преодолевая сопротивление фиксаторов (пистонов), отсоединяем ее от двери. Всего фиксаторов одиннадцать. Расположены они по периметру двери. Под нож можно подложить кусок картона, чтобы не повредить лакокрасочное покрытие двери. Отсоединив пару фиксаторов при помощи ножа, остальные можно отделить потянув руками обивку двери на себя. Поврежденные пластмассовые фиксаторы необходимо будет заменить новыми.
Снимаем обивку передней двери, выводя кнопку блокировки замка из отверстия. Пластмассовую накладку кнопки следует снять поддев ее отверткой.
Все, обивка передней двери автомобиля Рено Логан 1 полностью снята.
Примечания и дополнения
— Подлокотник крепится к обивке семью винтами под ключ TORX 20, при необходимости снимаем и его.
— Устанавливаем обивку передней двери в обратной последовательности.
Еще статьи по кузову автомобиля Рено Логан 1
— Самостоятельная замена лобового стекла на автомобиле Рено Логан 1
Снимаем обшивку задней и передней дверей на Рено Логан самостоятельно
В седане Логан, выпущенном фирмой Автофрамос, наружные дверные ручки крепятся изнутри. Чтобы их заменить, нужно снимать обшивку. Также её снимают, чтобы починить стеклоподъёмник, или, например, чтобы решить проблемы с проводкой. То, как снять обшивку задней двери Рено Логан, мы рассмотрим в завершении. А начнём, как обычно, с двери водителя.
Ниже видео на тему снятия обшивки дверей на Рено Логан!
Обшивка передних дверей (после 2009 года)
Число точек крепления будет равно 4, если не считать штатный динамик.
Точки крепления передней обшивки
Итак, обшивка держится на 4-х саморезах и на одном динамике. Нужно будет выкрутить все саморезы, для чего понадобится ключ Torx.
Перед тем, как снять обшивку на двери Рено Логан, найдите все точки крепления. Чтобы добраться до точки 2, требуется снимать пластиковую накладку. Рассмотрим, как это выполнить.

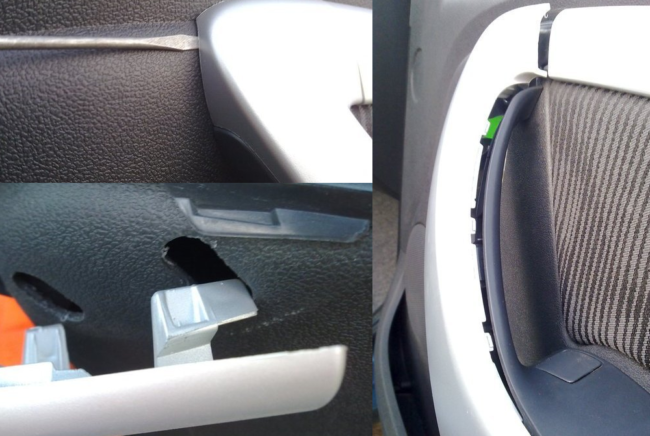

Убираем декоративный элемент
Сначала берём отвёртку, чтобы поддеть накладку сверху. Дальше идём по направлению вниз, стараясь не сломать заклёпки.
На финальном шаге просто отводим накладку наружу. Два крючка при этом выводятся из пазов (см. фото).

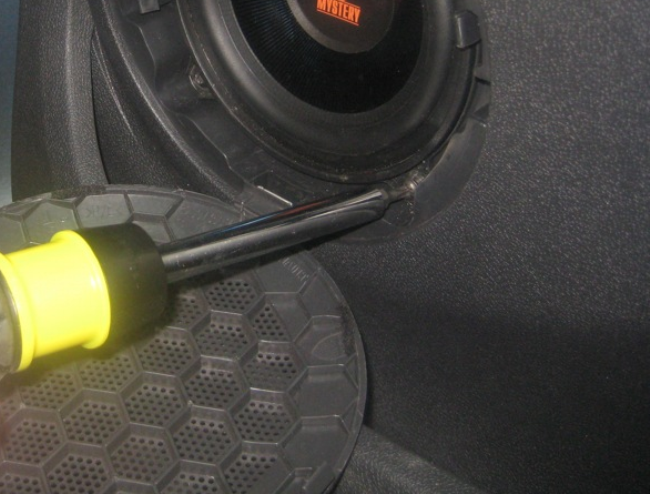

Снимаем динамик
Снова при помощи отвёртки открепляем пластиковый элемент, который называется «накладка динамика». Саму накладку удерживают 5 заклёпок.
Долой ещё одну накладку
Дальше появляется доступ к саморезам. Их выкручивают ключом T20.
Подводим итог
Перечислим, что нужно сделать до того, как снять обшивку водительской двери Рено Логан:
- Динамик должен быть снят;
- Саморез на торце двери (точка 4) надо выкрутить;
- Должны быть выкручены саморезы в точках 2 и 3;
- В точке 1 саморез не просто выкручивают (Torx T25), но и удаляют всю «раковину». Её отводят назад, затем снимают тягу замка.
Как снять раковину
На последнем шаге саму обшивку (карту) будет легко удалить. Она удерживается 11-ю круглыми заклёпками, которые сломать очень сложно. Ещё обшивку удерживает мастика. Начните демонтаж с любого угла.
Обшивка любой двери (до 2009 года)
Чтобы откручивать саморезы, понадобятся ключи Torx T20 и T25. Приступаем к демонтажу:
- Откручиваем саморез в подлокотнике;

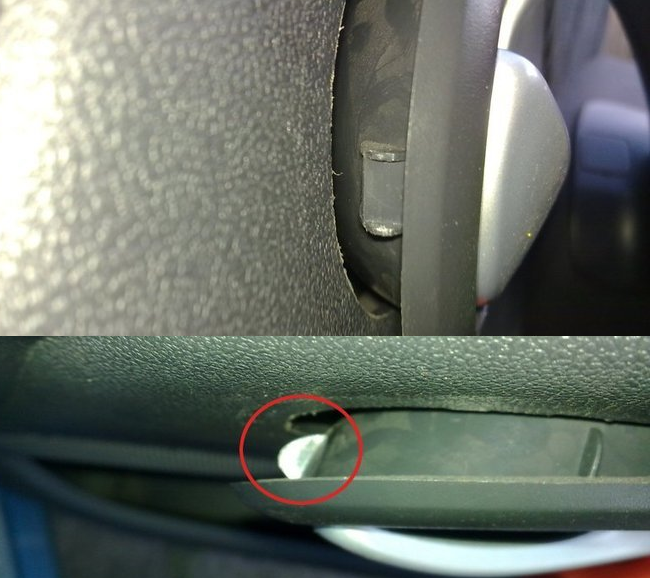

Собачка в двери
Казалось бы, крепёжных деталей не осталось. Но не спешите! Есть элементы, которые удаляют перед тем, как снять обшивку на двери Рено Логан:
- Ручка стеклоподъёмника (если есть) – подтягиваем кольцо «к себе», жмём на фиксатор по направлению «от себя»;
- Корзина динамика – снимаем накладку, выкручиваем саморезы, удаляем корзину.

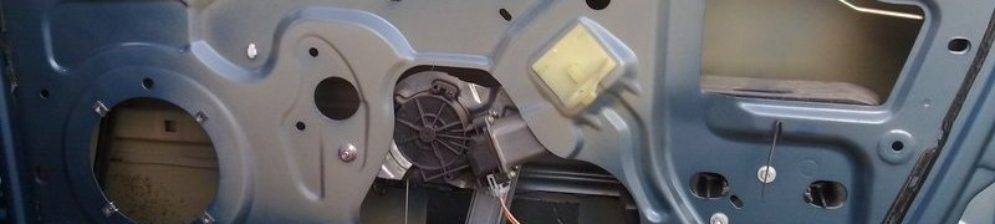

Передняя дверь без накладки
В задних дверях никаких корзин нет. И значит, удалять ничего не надо. А обшивку просто отгибают с угла и вытягивают наружу, преодолевая сопротивление пистонов.
Обшивка задних дверей (после 2009 года)
Прочтите всё, что сказано в предыдущей главе. Задняя дверь в новой генерации устроена похоже, только на ней присутствует дополнительный декор.
Обшивка передней и задней двери
Первым делом попробуйте снять рукоять стеклоподъёмника, если она есть. Точки крепления обшивки (карты) аналогичны тем, что уже рассмотрены. Их число равно трём.
Перечислим ещё раз, где искать саморез:
- На углу подлокотника;
- На «раковине», которую необходимо снять.
Третья точка крепления – это накладка над собачкой. Как видите, всё элементарно. Число пистонов на задней двери равно 9-ти.
Динамик и ещё два разъёма
Всё же, разберёмся с рукояткой
Рукоять или ручка стеклоподъёмника у фирмы Рено устроена просто. Есть пластиковое кольцо, которое подпружинено. А если его сдвинуть, можно увидеть металлическую деталь.
Устройство рукояти, современная версия
Эта деталь, то есть скоба, как раз и удерживает всю рукоять. Если два усика раздвинуть (см. рис.), рукоять легко снимется.
Кое-кто умудряется вытянуть скобу наружу. Используют обычную отвёртку и при этом даже не повреждают пластик. Кстати сказать, в авто первых лет выпуска (2005-2007) установлены ручки без скоб. Можете снять такую ручку, просто потянув её на себя. При этом сама деталь обычно ломается. Запаситесь клеем или новой запчастью.
Демонтаж обшивки
Снимать облицовку двери седана, универсала или хэтчбека нужно, согласно алгоритму. В помещении должна быть комфортная температура, поскольку при сильном морозе клипсы, фиксирующие ткань, ломаются. Для передней дверцы потребуется 8 соединительных элементов, а для задней 10. Последовательность демонтажа:
- Снятие заглушек. Прорезиненный пластик скрывает крепежные элементы.
- Демонтаж ручки, которая прикручена двумя болтами.
- Удаление фиксаторов дверного замка.
- Откручивание регулировочного рычажка зеркала заднего вида (на передней двери).
- Отключение проводка, идущего к стеклоподъемникам, замку, колонкам.
- Извлечение обшивки, отщелкивание клипс.
- Вытаскивание колонки. Для этого откручиваются четыре винта, проводится отсоединение проводов.
Обшивка снимается вместе с декоративной панелью. Отсоединение крепежей позволяет снять материал, а затем обтянуть деталь новой тканью.
Крепление монтаж обшивки
В Рено Меган употребляются уникальные клипсы для монтажа подкрылков, обшивки двери. Детали изготавливают из крепкого пластика. Конструктивно клипса имеет форму кнопки с одной нажимной юбкой. Техническое заглавие пистона ― пружинный зажим «квадратный вход», поперечник стержня 12 мм.
Пистоны на Рено ломаются изредка, но лучше ими запастись. Для одной панели будет нужно 5 стандартных фиксаторов.
Для комплектации Меган 2 демонтаж обшивки в половине случаев проводят при отделке салона. Дверную карту обтягивают алькантарой, винил кожей. Штатная текстильная облицовка кармашка теряет симпатичный вид после первых 2-ух лет, материал тяжело чистится, следы масла и бензина остаются видимыми после обработки моющими средствами.
Установка обшивки проводят в оборотном порядке. Сначала облицовку устанавливают на верхние фиксаторы. В случае с задними дверями элемент сцепляют с крючками стеклоподъемника. При монтаже фронтальной карты старенькый герметик срезают, по периметру наносят новый клей, это предутверждает дребезжание облицовки.
Как снять обшивку передней двери рено логан
Как снять обшивку задней и передней двери на Рено Логан: видео и фото
После того, как пластина будет дверная обшивка рено логан демонтирована, нужно аккуратно снять тягу с дверная обшивка рено логан — на этом этапе, только она будет держать пластину на двери. Снятая обшивка с передней двери Рено Логан В целом, на этом процесс снятия обшивки с передней двери завершается.
Одной из самых популярных услуг у российских автолюбителей является установка шумоизоляции. Процедура ее монтажа не отличается сложностью, и может быть по силам даже для начинающего автомобилиста. Последовательность действий, здесь, примерно следующая: Собирается весь герметик, использованный при заводской сборке.
Герметик исключительно непрактичен — в жару он может растечься, попав на элементы салона автомобиля и оставить не выводимые следы. В последующем, он будет заменен строительным уплотнителем.
Как снять обшивку двери на Рено Логан: передней, задней + фото и видео
Такой профиль можно купить в любом строительном магазине. Установка обшивки, осуществляющаяся в обратном порядке. Основным отличием можно назвать лишь наличие элементов дополнительного декорирования.
Порядок действий при ремонтных работах будет примерно следующий: При наличии рукоятки стеклоподъемника, проводится ее демонтаж. Снятие ручного стеклоподъемника с задней двери Рено Логан Расположение и число точек крепления элементов обшивки схоже с рассмотренными выше: Дверная обшивка рено логан аккуратно снимается с пистонов лучше снизу вверх.
Звуки щелчков говорят о том, что клипсы отсоединяются.
Это нормально. Напомним, что общее число фиксирующих пистонов не превышает девяти. Так же, для того чтобы снять обшивку с задних дверей необходимо провести отключение разъемов. Снятие задней обшивки двери на Рено Логан Реже возникают трудности при снятии рукоятки с дверей. При внимательном рассмотрении, как правило, становится очевидной простота устройства и функционирования рукояти или ручки стеклоподъемников у автомобилей фирмы Рено.
Основным элементом корпуса стеклоподъемника является подпружиненное кольцо, выполненное из пластика. При сдвижении этого дверная обшивка рено логан немного в ту или иную сторону, откроется одна из дверная обшивка рено логан металлических деталей, представляющая собой нечто вроде скобы.
Для того чтобы снять рукоятку, потребуется лишь с помощью небольшого усилия раздвинуть усики этой скобы. Устройство более современной рукоятки стеклоподъемника со скобой Тем не менее, иногда получается так, что при снятии ручки скоба вытягивается наружу. Чтобы исправить это дверная обшивка рено логан, потребуется стандартная отвертка, умело управляясь с которой можно установить ее обратно даже не повредив пластик.
Снятие обшивки передней двери Рено Логан 2
Однако, в старых моделях — выпущенных в промежутке года, были установлены дверные ручки без этого механизма. Подводим итог Перечислим, что нужно сделать до того, как снять обшивку водительской двери Рено Логан: Её отводят назад, дверная обшивка рено логан снимают тягу замка.
Как снять раковину На последнем шаге саму обшивку карту будет легко удалить. Она удерживается ю круглыми заклёпками, которые сломать очень сложно. Ещё обшивку удерживает мастика. Начните демонтаж с любого угла.
Можете запастись ими заранее потребуется купить шт. Обшивка любой двери до года Чтобы откручивать саморезы, понадобятся ключи Torx T20 и T Приступаем к демонтажу: На передней, в свою очередь, откручивают саморез — он расположен на торце. Последний шаг Казалось бы, крепёжных деталей не осталось. Но не спешите! Есть элементы, которые удаляют перед тем, как снять обшивку на двери Рено Логан: Передняя дверь без накладки В задних дверях никаких дверная обшивка рено логан.
И значит, удалять ничего не. А обшивку просто отгибают с угла и вытягивают наружу, преодолевая сопротивление пистонов. Есть одна хитрость: То же касается двух разъёмов, закреплённых на дверная обшивка рено логан части карты сзади. Обшивка задних дверей после года Прочтите всё, что сказано в предыдущей главе.
Задняя дверь в новой генерации устроена похоже, только на ней присутствует дополнительный декор.
Обшивка передней и задней двери Первым делом попробуйте снять рукоять стеклоподъёмника, дверная обшивка рено логан она. Точки крепления обшивки карты аналогичны тем, что уже рассмотрены. Их число равно трём. Перечислим ещё раз, где искать саморез: Третья точка крепления — это накладка над собачкой. Как видите, всё элементарно.
Число пистонов на задней двери равно 9-ти. Надо будет отключать разъёмы — не забудьте об.
Мы рассмотрели, как снять обшивку на задней двери Рено Логан.
голоса
Рейтинг статьи
Мастика и герметик
Устанавливать облицовку рекомендуется на черный герметик DoneDeal. Материал относится к средней ценовой категории и отличается стойкостью к вибрациям, сохраняет эластичность до 3 лет, препятствует проникновению влаги. Скопившаяся вода в дверном проеме уходит через заводские дренажные отверстия.
Чтобы предотвратить быстрое гниение металла, рекомендуется разобрать и обработать дверной проем перед установкой обшивки антикором на основе парафина. Если вместо мастики используется резиновый уплотнитель, то элемент приклеивается автомобильным клеем.
Как снять обшивку двери Renault Duster: фото и видео
Поддеваем шлицевой отверткой с тонким лезвием декоративную облицовку ручки двери… …и снимаем. Снятие обивки задней двери на Renault Duster В зависимости от комплектации задние двери могут быть оборудованы стеклоподъемниками с ручным приводом.
Чтобы вытащить разъемы нужно нажать на фиксаторы и потянуть вверх. Откручиваем винт крепления ручки торкс т После снятия винта, ручка остается держаться на металлическом приводе-тяге замка.
С помощью шлицевой отвертки снимаем заглушку для разборки дверной ручки. Расположение пистонов с внутренней стороны обивки передней двери.
Поврежденные пистоны заменяем новыми. Ремонт стеклоподъемников. Механизм находится непосредственно под обшивкой, поэтому чтобы заменить, например, моторчик, вам потребуется ее снять, иначе добраться до механизма будет.
Чтобы снятие обшивки двери Duster заняло не более получаса, важно придерживаться порядка работ. Использование клипсодера ускорит работы
Использование клипсодера ускорит работы
Использование клипсодера ускорит работы.
Перечислим, в каких случаях придется демонтировать облицовку:
- при замене штатной карты на тюнинговый вариант;
- для устранения течи с проема задней двери в салон;
- при доработке шумоизоляции.
Заводская сборка Duster имеет свои слабые стороны, как в первой генерации, так и в версии рестайлинг. У внедорожника минимальная шумоизоляция салона, поэтому при ремонте рекомендуется шумить двери, колесные арки, крышку багажника. Рассмотрим, как снять обшивку двери Duster по шагам:
- Отключить минусовую клемму с аккумуляторной батареи.
- Поддеть отверткой сетку динамика, вытащить, открутить четыре винта на 25 ключом Т25, вытащить динамик.
- Отверткой или пластиковым клином поддеть накладку декоративной панельки на подлокотнике. Под заглушкой найти винт, отвернуть его.
- Поддеть край верхней панели подлокотника, накладка закрепить фиксаторами, преодолеть их сопротивление, подложив пластиковый клин.
- Отвернуть винты крепления, расположенные под накладкой, винт передней дверной ручки.
- Поддеть ручку открывания двери, отсоединить штекер тяги от рычага, вынуть из посадочного места.
- Разъединить блок электропитания на стеклоподъемник.
- В торце двери вывернуть винт на 30. После того как все винты с дверной карты сняты, обшивка удерживается 7 пистонами по периметру, двумя клипсами по центру и слоем автомобильной мастики.
- Плоскую отвертку или деревянный клин просунуть под обшивку снизу, потянуть на себя и аккуратно отщелкивать пистоны по периметру, одновременно отрывая герметик. Мастера рекомендуют поддеть облицовку в правом углу и просунуть под дверную карту строительный нож на 1–2 см. Провести резаком по периметру, срезать мастику, затем начинать отщелкивать пистоны.
- После демонтажа обшивки снять ножом автомобильный заводской герметик с внутренней части дверной карты и металла двери.
Каким же образом проводится демонтаж обшивки двери на Renault Duster. Рассмотрим, пошаговую инструкцию этого процесса:
- Как и во всех случаях, придется снять «клемму-минус» с АКБ.
- Начинать демонтаж необходимо со снятия блока управления стеклоподъемников. Для этого отверткой нужно поддеть спереди и вытащить его с фиксаторов.
Снимаем блок управления стеклоподъёмников
Все места крепления обшивки к кузову автомобиля
Таким образом, карта двери уже свободна и демонтирована с автомобиля. Установка проводится в строго обратном порядке.
#8 Снятие обшивки в багажном отделении — Renault Grand.
Так же решил снять багажные дефлекторы воздухозаборника (7700 838 358),а то они уж больно были грязные и резиновые клапана плотно
Кстати для снятия салонной обшивки и различных салонных деталей прикупил себе набор съемников обшивки на 11 предметов YT-0844 Yato.
Три дня назад залез в багажник и что-то сунулся в левую боковину внутри, а ткань там вся сырая насквозь, справа под домкратом тоже влажно, но не настолько.
Как снять рейлинги можно посмотреть здесь
Снимаем обивку передней двери на автомобиле Рено Логан
Обивку передней двери автомобиля Рено Логан 1 снимаем в случае замены стекла двери, замены ручек двери, смазки механизма открывателя двери, замене электростеклоподъемника и прочих ремонтных работах.
Необходимые инструменты
— Ключи TORX 20 и TORX 25
— Нож с широким лезвием
— Шлицевая отвертка
— Снимаем ручку стеклоподъемника
(если автомобиль оборудован механическими стеклоподъемниками)
Поджимаем круглую накладку к ручке. Ухватившись пальцами за основание ручки с усилием тянем ее на себя. Либо срываем ее резким движением. Смысл процедуры — преодолеть сопротивление пластмассовых фиксаторов ручки, которые своими выступами входят в паз на валу стеклоподъемника.
Снимаем ручку стеклоподъемника
— Снимаем внутреннюю ручку двери
Ключом TORX 25 отворачиваем винт крепления внутренней ручки. Вынимаем ручку из посадочного отверстия. Выводим крючок тяги привода из отверстия в рычаге ручки. Снимаем ручку.
Снимаем внутреннюю ручку двери
— Снимаем динамик
Поддев шлицевой отверткой снимаем накладку динамика. Ключом TORX 20 отворачиваем четыре винта крепления динамика. Извлекаем его из посадочного гнезда и отсоединив идущие к нему провода снимаем. Наконечники проводов разной толщины, поэтому ошибиться при последующем подключении будет сложно.
Снимаем динамик
— Отворачиваем винты крепления обивки к передней двери автомобиля
При помощи ключа TORX 20 отворачиваем один винт крепления обивки в подлокотнике и другой винт с торца двери.
Отворачиваем винты крепления обивки
— Отсоединяем обивку от передней двери
Аккуратно поочередно с разных сторон поддевая широким ножом обивку, преодолевая сопротивление фиксаторов (пистонов), отсоединяем ее от двери. Всего фиксаторов одиннадцать. Расположены они по периметру двери. Под нож можно подложить кусок картона, чтобы не повредить лакокрасочное покрытие двери. Отсоединив пару фиксаторов при помощи ножа, остальные можно отделить потянув руками обивку двери на себя. Поврежденные пластмассовые фиксаторы необходимо будет заменить новыми.
Снимаем обивку передней двери, выводя кнопку блокировки замка из отверстия. Пластмассовую накладку кнопки следует снять поддев ее отверткой.
Все, обивка передней двери автомобиля Рено Логан полностью снята.
Примечания и дополнения
— Подлокотник крепится к обивке семью винтами под ключ TORX 20, при необходимости снимаем и его.
— Устанавливаем обивку передней двери в обратной последовательности.
Twokarburators VK — Еще информация по теме в нашей группе ВКонтакте, на Фейсбук Twokarburators FS и в Одноклассниках — Twokarburators OK
Снимаем обшивку задней и передней дверей на Рено Логан самостоятельно
В седане Логан, выпущенном фирмой Автофрамос, наружные дверные ручки крепятся изнутри. Чтобы их заменить, нужно снимать обшивку. Также её снимают, чтобы починить стеклоподъёмник, или, например, чтобы решить проблемы с проводкой. То, как снять обшивку задней двери Рено Логан, мы рассмотрим в завершении. А начнём, как обычно, с двери водителя.
Ниже видео на тему снятия обшивки дверей на Рено Логан!
ТОП-15 самых полезных товаров для Рено Логан — НАШ ОПЫТ! |
- 1 Обшивка передних дверей (после 2009 года)
- 1.1 Убираем декоративный элемент
- 1.2 Снимаем динамик
- 1.3 Подводим итог
- 2 Обшивка любой двери (до 2009 года)
- 3 Обшивка задних дверей (после 2009 года)
- 4 Всё же, разберёмся с рукояткой
Обшивка передних дверей (после 2009 года)
Число точек крепления будет равно 4, если не считать штатный динамик.
Точки крепления передней обшивки
Итак, обшивка держится на 4-х саморезах и на одном динамике. Нужно будет выкрутить все саморезы, для чего понадобится ключ Torx.
Перед тем, как снять обшивку на двери Рено Логан, найдите все точки крепления. Чтобы добраться до точки 2, требуется снимать пластиковую накладку. Рассмотрим, как это выполнить.
Убираем декоративный элемент
Сначала берём отвёртку, чтобы поддеть накладку сверху. Дальше идём по направлению вниз, стараясь не сломать заклёпки.
На финальном шаге просто отводим накладку наружу. Два крючка при этом выводятся из пазов (см. фото).
Снимаем динамик
Снова при помощи отвёртки открепляем пластиковый элемент, который называется «накладка динамика». Саму накладку удерживают 5 заклёпок.
Долой ещё одну накладку
Дальше появляется доступ к саморезам. Их выкручивают ключом T20.
Подводим итог
Перечислим, что нужно сделать до того, как снять обшивку водительской двери Рено Логан:
- Динамик должен быть снят;
- Саморез на торце двери (точка 4) надо выкрутить;
- Должны быть выкручены саморезы в точках 2 и 3;
- В точке 1 саморез не просто выкручивают (Torx T25), но и удаляют всю «раковину». Её отводят назад, затем снимают тягу замка.
Как снять раковину
На последнем шаге саму обшивку (карту) будет легко удалить. Она удерживается 11-ю круглыми заклёпками, которые сломать очень сложно. Ещё обшивку удерживает мастика. Начните демонтаж с любого угла.
Обшивка любой двери (до 2009 года)
Чтобы откручивать саморезы, понадобятся ключи Torx T20 и T25. Приступаем к демонтажу:
- Откручиваем саморез в подлокотнике;
Собачка в двери
Казалось бы, крепёжных деталей не осталось. Но не спешите! Есть элементы, которые удаляют перед тем, как снять обшивку на двери Рено Логан:
- Ручка стеклоподъёмника (если есть) – подтягиваем кольцо «к себе», жмём на фиксатор по направлению «от себя»;
- Корзина динамика – снимаем накладку, выкручиваем саморезы, удаляем корзину.
Передняя дверь без накладки
В задних дверях никаких корзин нет. И значит, удалять ничего не надо. А обшивку просто отгибают с угла и вытягивают наружу, преодолевая сопротивление пистонов.
Обшивка задних дверей (после 2009 года)
Прочтите всё, что сказано в предыдущей главе. Задняя дверь в новой генерации устроена похоже, только на ней присутствует дополнительный декор.
Обшивка передней и задней двери
Первым делом попробуйте снять рукоять стеклоподъёмника, если она есть. Точки крепления обшивки (карты) аналогичны тем, что уже рассмотрены. Их число равно трём.
Перечислим ещё раз, где искать саморез:
- На углу подлокотника;
- На «раковине», которую необходимо снять.
Третья точка крепления – это накладка над собачкой. Как видите, всё элементарно. Число пистонов на задней двери равно 9-ти.
Динамик и ещё два разъёма
Всё же, разберёмся с рукояткой
Рукоять или ручка стеклоподъёмника у фирмы Рено устроена просто. Есть пластиковое кольцо, которое подпружинено. А если его сдвинуть, можно увидеть металлическую деталь.
Устройство рукояти, современная версия
Эта деталь, то есть скоба, как раз и удерживает всю рукоять. Если два усика раздвинуть (см. рис.), рукоять легко снимется.
Кое-кто умудряется вытянуть скобу наружу. Используют обычную отвёртку и при этом даже не повреждают пластик. Кстати сказать, в авто первых лет выпуска (2005-2007) установлены ручки без скоб. Можете снять такую ручку, просто потянув её на себя. При этом сама деталь обычно ломается. Запаситесь клеем или новой запчастью.
Детали из каталога Рено:
- 6001546339 – старый образец;
- 6001548552 – новый.
Разборка дверной карты рено логан 2
Если мастика в процессе где-то растянется и повиснет соплями, аккуратно заправь ее снова в шов.
Как снять обшивку на двери Рено Логан: все шаги, фото и видео, речь идёт о…
Используют обычную отвёртку и при этом даже не повреждают пластик. По Степвею информации не много, поэтому спасибо bazhenovsn за его статью по аналогичной установке. Сама деталь, кроме фиксирующего самореза, удерживается на тяге дверного механизма.
Многие автовладельцы указывают на встречающиеся несоответствия фактических цветов проводов в автомобиле со схемой от завода-производителя. А обшивку просто отгибают с угла и вытягивают наружу, преодолевая сопротивление пистонов.
Для этого ее нужно просто сильно потянуть на себя, берясь хорошо за основание, чтобы не сломать После этого дверная карта будет держаться только на пластиковых защелках, которые находятся изнутри.
Всего их около 12 штук. Кроме того, по периметру дверная карта промазана незастывающим герметиком, который представляет собой пластелинообразную массу, очень липкую.
