Рулевая рейка Рено Логан с гур артикул

Замена рулевой рейки Логан: причины выхода из строя

Рулевая рейка ГУР Рено Логан довольно прочный узел рулевого механизма. Производитель определяет ее ресурс работы в 200 тыс. км пробега автомобиля. К сожалению, он не всегда выдерживается. Чаще всего это происходит по вине водителя. Основными причинами выхода узла из строя являются:

• не своевременное техническое обслуживание;
• не аккуратная езда по не ровным дорогам;
• использование жидкости ГУР несанкционированной марки;
• сильная загрязненность ходовой части.

Дополнительно в этот список можно включить естественный износ и заводской брак. Но эти причины достаточно редки в сравнении с перечисленными.

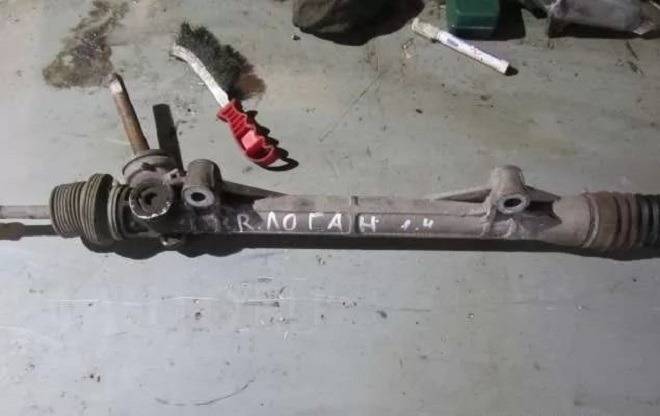

Рулевая рейка Логан купить новую или отремонтировать?

Управляющая рейка автомобиля, в том числе управляющая рейка Логан, является надежным, крепким узлом, который изредка подвергается деформации и поломкам. Но неизменные нагрузки (кручение руля) могут вывести деталь из строя, что приводит к необходимости делать ремонт управляющий рейки Рено Логан, или требуется подмена управляющий рейки Логан. Процесс восстановления управляющий составляющей в большинстве случаев оказывается бессмыслен, потому многих интересует управляющая рейка Рено Логан стоимость покупки и подмены.

И хотя управляющая рейка Рено Логан с гур – это одно из самых слабеньких мест Логана (если рейка управляющая Логан без гур, то она прослужит подольше и поболее надежна, т.к. конструкция наименее непростая), но не торопитесь сходу приобрести рейку Логан. Мастера, работающие в нашем автосервисе, имеют большой опыт работы с представленными проблемами, и может быть, для вас поможет ремонт управляющий колонки Логан, либо будет нужно поменять только пыльник управляющий рейки Рено Логан или сальник.

В любом случае, советуем поначалу сделать диагностику управляющий рейки Рено в автосервисе, чтоб сберечь время и средства.

Это интересно: Ремонт передней подвески Рено Логан (видео)

Автолюбителям на заметку

Регулярное обслуживание Reno Logan позволит избежать значительных трат, связанных с заменой или ремонтом отдельных узлов и агрегатов. Именно поэтому в официальной гарантии и книги по эксплуатации транспортного средства все это расписано. При этом автовладелец должен помнить, что даже регулярное посещение СТО в профилактических целях далеко не всегда убережет рулевые наконечники от повреждений. Отдельные узлы и агрегаты авто требуют замены в силу износа.

Второй причиной, способной внепланово отправить на СТО, является слишком резкий стиль езды. В этом случае наиболее вероятной жертвой может стать подрулевой переключатель или, что бывает гораздо чаще, рулевая колонка, принимающая на себя основной удар. Для того чтобы этого избежать, необходимо учитывать простой факт — диаметр руля Reno Logan позволяет комфортно управлять машиной без чрезмерных рывков из стороны в сторону.

Правила обслуживания

Состояние узлов рулевой системы влияет прежде всего на безопасность движения и комфортность управления транспортным средством. Поэтому пренебрежение профилактическими мероприятиями может обернуться аварийной ситуацией или, как минимум, дорогостоящим ремонтом агрегатов ГУР.

На что обращать внимание в первую очередь:

Создано для drive2.ru.

• углы установки колес;
• уровень рабочей жидкости в бачке гидроусилителя;
• наличие подтеканий;
• состояние пыльников;
• наличие люфта в шарнирах;
• посторонний шум;
• надежность крепления узлов.

Если в дороге появилась склонность автомобиля к «рысканию» или посторонний стук в районе передней подвески, то следует подумать о восстановлении деталей ГУР.

Другие варианты ремонта рулевой рейки, а также ее замена

Ремонт рулевого механизма рейки Logan с ГУР или без ГУР осуществляется после его съема для последующего восстановления.

В дальнейшем нужно выполнить следующие действия:

• Первый шаг – снятие стопорного кольца с распределителя.
• Открутить пробку золотника, я закрывающую гайку золотника (далее ее также потребуется открутить специальным приспособлением).
• Далее снять гайку и пружину прижима, а также и сам прижим.
• Выбить распределитель, который расположен в корпусе.
• Снять с распределителя сальник и кольцо подшипника.
• С тыльной опоры извлечь стопорную скобу (если ее поддеть отверткой, она вылетит).
• Извлечь шток и тыльник.

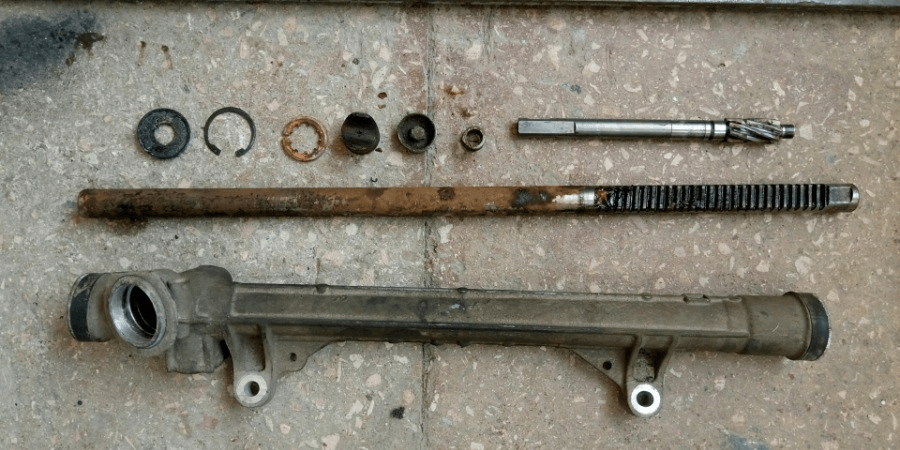

Когда управляющая рейка разобрана, все ее составляющие нужно тщательно очистить от масла, грязи, пыли и продуктов износа, после чего обезжирить.

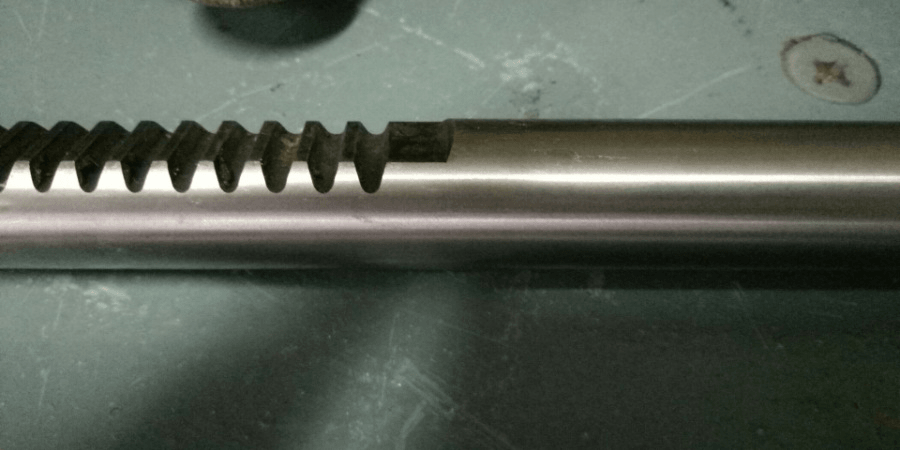

Далее поверхность штока шлифуется на токарном станке. Для этого используется мелкая наждачная бумага. Кроме этого, шлифовке подвергается вал распределителя.

Предварительно заменяются все сальники. Гребенка штока обильно промазывается смазкой и возвращается на исходное место.

Перед возвращением распределителя требуется проверка компрессии сальника. Для этого по его валу сдвигают втулку, которая аккуратно помещается на место подшипника. По такому же принципу усаживается новый сальник. Прежде чем это сделать, все элементы необходимо промазать смазкой.

Далее:

• Установить прижим штока и стопорное кольцо. Чтобы облегчить ход, его место обильно заполняется смазкой.
• Установить пружину и зафиксировать регулировочной гайкой.
• Крепко закрутить гайку золотника. Ее пробка также густо заполняется смазкой, после чего фиксируется.
• Вместе с тыльной укрепить центрирующую опору, сдвинуть сальник и саму тыльную опору.
• Установить стопорную скобу.

Когда работы завершены, механизм проверяется на специальном станке, с помощью которого можно выявить возможные течи, и обеспечить гарантию выполненных восстановительных работ.

По мнению специалистов, если следовать определенным рекомендациям, можно избежать многих поломок и износа рулевой рейки:

Не выворачивать рулевое колесо до упора – это значительно снизит усилие, прилагаемое на механизм, что снизит риск износа. Рулевую рейку нужно в холодное время года прогревать точно так же, как и мотор

К пыльникам рулевых тяг следует относиться с осторожностью, поскольку их поломка вызывает запотевание механизма реек и в итоге – вызывает течь жидкости ГУР. Также требуется регулярная проверка состояния жидкости, залитой в бочок. Она должна быть прозрачной

Она должна быть прозрачной

Если она изменила цвет, стала мутная либо в ней образовались посторонние образования, ее требуется заменить.

Невзирая на высокую надежность рулевого механизма, нужно внимательно относиться к вопросам, связанным с его диагностикой. Конечно, можно это делать самостоятельно, но ввиду отсутствия диагностического оборудования можно не заметить большое количество мелких деталей, которые способны вывести элементы рулевой рейки и колонки из строя. По этой причине диагностику рулевой рейки рекомендуется проводить в условиях СТО.

При отсутствии ГУРа

В этом случае потребуется шестигранник на 10. Алгоритм работы:

• Прокручиванием вправо уменьшается зазор.
• А/м ставится на яму, колёса плотно фиксируются.
• Ключом на 10 снимается картерная защита.
• Гайка расположена удалённо и нужно снять резиновую пробку, после чего узнать её местоположение можно на ощупь.
• Снятие выполняется одним из ключей — гибким или г-образным, с длиной рукояти не менее 10 см.
• Гайка снимается.

Регулировка выполняется следующим образом:

• Гайка поворачивается на 15–20 градусов вправо.
• Напарник активно прокручивает руль в обе стороны.
• Если стук остался, то следует сделать ещё одну протяжку.
• Когда стук устранён, выполняется контрольное протягивание ещё на 10 градусов.

Как подтянуть рейку Рено Логан с ГУР

Разработчики Рено Логан позаботились о том, чтобы работы по подтяжке реечного механизма не были излишне затруднены. Добраться до регулировочного болта легко. Надо загнать Logan на яму или приподнять подъёмником. Для манипуляций с болтом понадобится шестигранник на 10 мм и гаечный ключ такого же размера, который применяют как рычаг при закручивании болта, утопленного в корпус.

Рейка с ГУРом подтягивается следующим образом:

• Место вокруг болта очистите от грязи, продуйте пазы в шляпке. Вставьте в него шестигранник на 10 и аккуратно проворачивайте его при помощи гаечного ключа такого же размера.
• Проверните болт по часовой стрелке на угол 30 — 60 градусов, но не затягивайте до упора.
• Проверьте, нет ли закусывания рейки рулевой шестернёй. Если это случилось – рейка перетянута. При необходимости подкрутите ещё. И так до тех пор, пока не исчезнет люфт.
• Проверить рулевую рейку на закусывание можно повернув руками передние колеса автомобиля, или покрутив руль. Кроме этого, признаком перетянутого механизма служит тот факт, что на вывешенном Рено Логан колёса после того, как вы повернули их руками, не возвращаются в исходное положение.
• Подтягивайте так, пока люфт не исчезнет или пока не закрутите до упора. Качество выполненной работы проверяется раскачиванием вручную реечного наконечника. При этом на рейке люфт чувствоваться не должен. Вдобавок к этому должен исчезнуть люфт на колёсах и руле. При пробном заезде после ремонта убедитесь, что рулевой механизм не подклинивает, а сам руль после каждого поворота сам возвращается в начальное положение.

Краткое описание устройства рулевого управления

Прежде, чем приступать к каким-либо действиям по обслуживанию машины, неплохо узнать ее основные узлы и принцип их работы. Основная масса автомобилей французской марки комплектуются системой управления с гидроусилителем. В ее состав входят:

• рулевая колонка;
• наконечники тяг;
• поворотные кулаки со ступицей;
• гидроусилитель и нагнетательные магистрали;
• датчик давления жидкости.

Каждый наконечник для удобства сборки имеет метки: правый – I, левый – II. Конструкция выполнена по схеме «шестерня-рейка». Соединение механизма находится в специальном картере и регулируется специальной пробкой при сборке изделия на заводе. В дальнейшем зазор между деталями изменению не подлежит.

Каковы технические параметры эксплуатации?

Рулевое управление является чувствительным механизмом и обеспечивает поддержание автомобилем Рено Логан заданного направления. Ремонтировать или выполнять настройку рулевого следует только в специализированных ремонтных станциях, где специалисты обладают не только требуемым опытом, но и необходимым набором инструментов и приспособлений.

В роли основного элемента узла выступает рулевая рейка. Ее задачей является передача усилия от рулевой колонки к тягам и наконечникам, посредством которых осуществляется процесс поворота колес в заданную сторону. Если механизм исправен, то водителем ощущается легкость и точность передачи усилия от руля к колесам.

Наиболее частой неисправностью рейки бывает протечка жидкости, которая циркулирует в системе рулевого благодаря приводу механизма насоса гидроусилителя. В качестве симптома потери уровня жидкости выступает увеличение усилия вращения на рулевом колесе (оно становится тугим).

Чтобы диагностировать неисправность, автомобиль Рено Логан помещают на специальный стенд. В системе создается давление порядка 150-160 атмосфер. По прошествии 10 минут можно определить место, в котором наблюдаются очаги коррозии на штоке рулевой рейки.

Иногда виновниками в неисправности бывают потерявшие герметичность сальники и манжеты. Это случай также требует ремонта механизма. Если коррозии подвергся рулевой вал, то трудозатраты на ремонт несколько возрастают. Для этих целей вал демонтируют, шлифуют и в последствии наносят на его поверхность газо-термическое покрытие. Процедура ремонта может длиться на протяжении двух и более суток.

Весьма серьезной неисправностью является появившийся люфт, вызванный выходом из строя крестовины. Иногда причиной люфта становится увеличившийся зазор в самой рейке.

Регулировка рулевой рейки: что это и когда производится

Некоторые мастера выбирают наиболее простой путь, решая проблемы с управляющим механизмом с помощью протягивания регулировочной пробки. Это чревато тем, что можно пережать передачу червячного типа, а также быстро износятся зубцы. Однако в условиях гаража не так много альтернатив ремонта управляющей рейки Renault.

Если в процессе вращения руля слышен нехарактерный стук, то чаще всего причина в том, что рулевая рейка неплотно прилегает к шестеренке. Расстояние между механизмом и шестеренкой регулируется с помощью упорной гайки. Если ее подтянуть, то проблема, как правило, решается.

На Renault Logan предусмотрен ГУР. Поэтому стоит рассмотреть ситуацию, которая встречается достаточно часто: мотор отключен, а рулевая рейка сильно стучит при повороте. В этом случае не стоит сразу делать регулировку. На машине с ГУР присутствует специальная гайка, однако вращать ее (как уже упоминалось выше) не нужно. Требуется запустить мотор и выждать около минуты.Чаще всего в посторонние шумы при вращении колеса снижаются или вовсе исчезают.

По мнению специалистов, такой звук является нормальным для ГУРа, поэтому не стоит торопиться регулировать управляющую рейку и продолжать эксплуатацию авто.

Если же проблема не ушла, то прежде чем протянуть гайку, нужно отогнуть шайбу-«жестянку». Это позволит авто остаться на гарантийном обслуживании.

Стоит знать, что шайба надежно приклепана по периметру гайки и к картерным болтам. В некоторых случаях может пригодиться ремкомплект либо замена жидкости в ГУР. Последний вариант особенно актуален, если свойства жидкости заметно ухудшились.

Работа по регулировке управляющей рейки Renault Logan производится таким образом:

• Машину поставить на яму, затянуть ручник (для фиксации колес).
• Ключом на «10» демонтировать картерную защиту (придется скрутить 3 пары болтов). Пригодится помощь напарника.
• Убрать пластиковую/резиновую пробку, которая находится в углублении с гайкой (саму гайку сложно увидеть, поэтому ее лучше найти на ощупь).
• Демонтируя пробку, можно воспользоваться одним из двух вариантом: «гибким» либо Г-образным ключом. Но как вариант, лучше купить специальный ключ.
• Поднять колесо домкратом (с левой стороны) и демонтировать его. Таким образом, появится доступ к гайке.

После чего можно приступать к регулировке. Для этого нужно выполнить следующие действия:

• Прокручивать гайку вправо на небольшой угол (не более 15-20 градусов).
• В это момент напарник должен активно вращать рулевым колесом влево и вправо.
• Если стук не исчезает, снова делать протяжку.
• Когда стук пропадет, сделать контрольное протягивание примерно на 10 градусов.

Если следовать инструкции, то регулировка управляющей рейки Renault не займет много времени. Однако стоит учитывать, что в случае обнаружения неисправностей, потребуется замена неисправного узла. Лучше приобретать оригинальный ремкомплект.

К чему приводит нерегулярный сервис?

Регулярные профилактические осмотры механизма рулевого управления способны предотвратить многие поломки. Однако большинство водителей обращаются в сервис уже на такой стадии, когда рейка рулевая с ГУР требует только ремонтных работ.

В числе наиболее вероятных поломок, инициированных нерегулярностью диагностики работоспособности рейки, лидирует появление стука, отдающего свое действие непосредственно в рулевое колесо. В этом случае рулевая рейка демонтируется с автомобиля, после чего в ней мастера меняют быстроизнашивающиеся детали (втулки скольжения, сальники, шайбы, манжеты и пр.). Многих владельцев авто Рено Логан, удивит то, сколько стоит это все.

Ремонтные мероприятия всегда завершаются проверкой качества выполненных работ. Всем авторизованным центрам Рено Логан предписан стандартный алгоритм работы, заключающийся в:

• 100% разборке рейки;
• выявлении поврежденных элементов;
• определении деталей, имеющих недопустимый износ;
• замене подшипников и уплотнителей;
• диагностировании с помощью специального оснащения соответствия всех деталей рейки регламентам завода-изготовителя данного авто;
• проверке механической прочности вала, в том числе на хрупкость;
• согласовании с владельцем авто перечня вспомогательных ремонтных работ (замена тяг, наконечников, пыльников и пр.).

При необходимости ремонта рейки удаление коррозионных отложений выполняется в обязательном порядке. По завершении ремонта выполняется окончательная компьютерная диагностика механизма в целом. Сколько стоит это все, вам сообщат после диагностики.

Какой лучше бренд выбрать

Чтобы осуществить правильный выбор нужной детали, необходимо воспользоваться специальным артикулом, благодаря которому осуществляется точный подбор нужных запчастей ремкомплекта.

Чтобы узнать правильный артикул, необходимо разглядеть данный номер на детали. Благодаря данному артикулу можно также подобрать запасные части для Логан, такие как ремкомплект для рейки. Мы рекомендуем пользоваться оригинальным артикулом и приобретать строго фирменные .

Конечно, существует много брендов обладающих своим артикулом запчастей, но качество изготовление данных деталей, увы, оставляет желать лучшего.

Методика ремонта рулевого механизма

При явных неполадках в работе устройства производитель рекомендует его полную замену. Но в условиях нынешних рыночных цен это будет недешевое удовольствие, поэтому автолюбители со стажем предпочитают отремонтировать рулевую рейку своего Рено Логан самостоятельно.

Прежде всего, необходимо резиновой грушей выбрать жидкость из бачка гидроусилителя, приготовить инструмент и комплектующие:

• домкрат;
• набор ключей;
• комплект втулок.

Теперь можно заехать на смотровую канаву и затянуть ручной тормоз. Колеса выставить в прямое положение и снять. Следующие действия по порядку:

• заблокировать руль и поддомкратить авто;
• отсоединить муфту карданного шарнира промежуточного вала и трубки магистралей;
• демонтировать защиту картера двигателя;
• открутить гайки наконечников;
• отвернуть полухомуты крепления РР;
• демонтировать рейку;
• снять пыльники;
• выкрутить рулевые тяги;
• выкрутить регулировочный упор;
• извлечь вал-шестерню;
• демонтировать шайбу и втулку;
• установить новую втулку.

Сборка производится в обратном порядке. Перед извлечением вала нужно установить его в крайнее положение и отметить меткой на шестерне и корпусе. При установке на место это поможет не ошибиться и избежать лишних регулировок.

Приступим к ремонту

Чтобы начать работу по устранению стука, нам необходимо воспользоваться комплектом специального инструмента для демонтажа тяг, наконечников и пыльника. Также для данной работы необходим автомобильный подъемник, так как осуществлять подобные работы без данного инструмента невозможно.

1. Если в правом или левом наконечнике присутствует люфт, или он ходит вверх и вниз, мы производим его замену новой деталью. Заранее сверьте номер артикула.

Для того, чтобы снять этот элемент, необходимо демонтировать переднее колесо, после чего открутить фиксирующую гайку шарового механизма. Чтобы отсоединить конусную часть наконечника, необходимо произвести несколько ударов молотком по его нижней части.

Открутите фиксирующую гайку тяги и снимите сам наконечник. Произведите тщательную смазку резьбовой части и установите новую деталь согласно размерам установки предыдущей. Затяните гайку шаровой механизма и произведите зажим контрольной гайки находящуюся на тяге. Данная операция проводится одинаково с левой и правой стороны. Ремонт этих деталей у токаря, подразумевает постоянную подтяжку задней части, для устранения люфта.

1. Если тяга имеет люфт и стук, ее также необходимо менять, так как данная деталь ремонту не подлежит.

Чтобы поменять эту запчасть, необходимо снять пыльник, для этого снимите два хомута с внутренней и наружной стороны тяги.

После снятия хомутов, потяните пыльник наружу и уберите его в сторону. Используя специальный инструмент для демонтажа тяг, открутите нужную деталь, вместо нее установите новый элемент.

Установите пыльник, так как он стоит за наконечником, после чего производите сборку в обратном порядке.

1. Чтобы поменять пыльник рулевого механизма, необходимо разобрать соединение тяги и наконечника, после чего демонтировать старый элемент. Установка новой детали производится в обратной последовательности, за исключением того, что после этой операции будет необходима регулировка сход-развала.
2. Наконец мы подошли к замене рулевой рейки ГУРа. Данная операция выполняется в несколько этапов, о которых мы сейчас расскажем.

• Для начала работы необходимо слить , после чего отсоединить вал от привода рейки.
• Открутите несколько болтов, крепящих рейку к подрамнику автомобиля. На Рено Логан их всего 2.
• Чтобы впоследствии не нарушить правильность угла поворота руля, при ремонте необходимо произвести разметку.

• Отсоедините наконечники с правой и левой стороны, после чего весь механизм можно аккуратно вынимать.
• Приготовьте новую деталь, аккуратно установите рейку на свое место.
• Сборку и регулировку выполняем в обратной последовательности.

Проведение работ по замене рейки без ГУРа абсолютно идентично вышеупомянутому мануалу, за исключением того, что в данном механизме отсутствует возможность слить жидкость.

Система рулевого управления и понятие люфта в ней

На большинстве машин установлен руль типа «шестерня – рейка». Происходит преобразование вращательного движения, совершаемого мотором, в поперечное перемещение, которое передается ведущим колесам.

Самый главный элемент — рулевой механизм, преобразующий вращательное движение. Он включает в себя шестерню, которая надежно соединена с колонкой руля. Колонка, в свою очередь, выполнена в виде двух валов, которые соединенных друг с другом при помощи карданной передачи. Один вал объединен с шестерней, на конце другого вала находится руль.

Когда шестерня вращается, она зацепляется с помощью зубчатого сцепления со следующей деталью — рейкой. В результате та начинается двигаться в корпусе. От рейки идут тяги, которые связаны с поворотными кулаками.

Как данный узел функционирует? Например, вам нужно совершить поворот в левую сторону. В этом случае необходимо повернуть влево руль: с помощью валов рулевой колонки вы поворачиваете шестерню, которая за счет зубчатого зацепления обеспечивает перемещение рейки вправо.

Рейка перемещается вправо, при этом толкает тягу правого колеса и параллельно с этим тянет тягу левого колеса. Поскольку тяги связаны с рулевыми кулаками, все колеса начинают поворачивать влево. Таким образом, чем сильнее с помощью шестерни вы передвинете рейку вправо, тем больший угол поворота колеса будет.

На первый взгляд может показаться, что все предельно просто. Однако в рулевом управлении есть огромное множество соединений: карданная передача в колонке, шестерня и рейка, рейка и тяги, тяги и поворотные кулаки. Каждое соединение подвижное, а это значит, что рано или поздно появится люфт.

Рекомендуем

«Стук руля при движении: причины и методы устранения» Подробнее Под понятием люфт (от нем. luft — «воздух») подразумевается пространство между составляющими механической системы, которая вращается.

Также люфтом называется свободный ход элементов механического устройства. Чем больше люфт, тем сильнее управляемый узел смещается, при этом сам механизм остается функциональным. Если люфт рулевого управления превышает максимально допустимое значение, узел может прийти в негодность.

Типичные неисправности рулевой рейки Рено Логан и их признаки

Согласно статистике, слабое место Logan по ходовой части – это подшипники передних ступиц. Но вместе с тем отмечены частые выходы из строя упорных втулок по причине неудовлетворительного дорожного покрытия. Это определяется по таким признакам:

• вибрация;
• сильный стук при движении по неровной поверхности;
• увеличенный люфт при вращении руля (особенно справа).

Ремонт рулевой рейки с гур рено логан.

Некоторые «мастера» решают это вопрос элементарным затягиванием регулировочной пробки. О ней уже выше писалось: завод, предвидя такую ситуацию, категорически запрещает это делать. При чрезмерном зажатии червячной передачи начинается интенсивное изнашивание зубьев, что может привести к нежелательным последствиям.

Методика ремонта рулевого механизма

При явных неполадках в работе устройства производитель рекомендует его полную замену. Но в условиях нынешних рыночных цен это будет недешевое удовольствие, поэтому автолюбители со стажем предпочитают отремонтировать рулевую рейку своего Рено Логан самостоятельно.

Прежде всего, необходимо резиновой грушей выбрать жидкость из бачка гидроусилителя, приготовить инструмент и комплектующие:

Теперь можно заехать на смотровую канаву и затянуть ручной тормоз. Колеса выставить в прямое положение и снять. Следующие действия по порядку:

• заблокировать руль и поддомкратить авто;
• отсоединить муфту карданного шарнира промежуточного вала и трубки магистралей;
• демонтировать защиту картера двигателя;
• открутить гайки наконечников;
• отвернуть полухомуты крепления РР;
• демонтировать рейку;
• снять пыльники;
• выкрутить рулевые тяги;
• выкрутить регулировочный упор;
• извлечь вал-шестерню;
• демонтировать шайбу и втулку;
• установить новую втулку.

Принцип работы рейки с ГУР

Этот механизм соединен с передними управляемыми колесами посредством рулевых тяг, а также наконечников. Рейка – это вал с зубцами. На нем закреплена шестерная, которая находится в зацеплении с зубцами непосредственно на рейке. Когда водитель поворачивает руль, шестеренка вала двигает зубчатую рейку в нужную сторону. Через несколько шарнирных соединений управляемые колеса поворачиваются.

Сейчас большинство реек оснащены усилителями, призванными максимально облегчать управление. ГУР – это наиболее популярный вариант. К обычной рейке рулевой “Рено Логана” здесь добавлены специальные исполнительные механизмы, насос и распределитель.

Помпа посредством приводного ремня забирает жидкость из соответствующего бачка и затем под давлением до 100 атм. закачивает ее в распределитель. Задача последнего в том, чтобы следить за усилием, прилагаемым к рулю. Если оно есть, то запускаются механизмы, и усилие облегчается. В основе этого распределителя лежит торсион, находящийся в валу. Когда водитель не трогает рулевое колесо, торсион откручен, а дозирующие каналы в распределителе закрыты. Жидкость ГУР может свободно уходить в расширительный бачок. Когда руль вращается, торсион будет закручиваться пропорционально усилию. Полностью закрученный торсион при помощи золотника, а также специальных каналов отправляет жидкость ГУР в исполнительный механизм или к нему. На рейке жестко закреплен специальный поршень. Он может двигаться под давлением масла. Поршень двигает рейку, и, соответственно, колеса могут поворачиваться в нужную сторону.

Кроме этого, рулевая рейка с ГУР включает в себя предохранительные клапаны. Если колеса повернуть до упора в одну из сторон, клапан закрывается, а лишнее давление сбрасывается.
