Как устранить неисправность сигнала?
Способ реанимации неработающего сигнала на Рено Сандеро Степвей зависит от причины его поломки
- Сгоревший предохранитель. Это самый простой вариант «ремонта». Для восстановления работоспособности сигнала, достаточно будет открыть блок предохранителей, вытащить сгоревший и заменить его на новый. Вся эта процедура займет у вас 1-2 минуты времени.
- Выход из строя подрулевого переключателя. В этом случае потребуется снимать указанную деталь и разбираться с контактами. Скорее всего, достаточно будет заменить провод, либо просто припаять контакт и все заработает. Если провод перетерся на гарантийном автомобиле, то можно без проблем заменить у дилера переключатель на новый. При замене проводки, лучше всего поставить более гибкий и мягкий провод, т.к. жесткие перетираются довольно быстро.
- Разбитый клаксон. Этот вариант потребует демонтажа клаксона и замены его на новую деталь. Клаксон у Рено Сандеро Степвей находится под капотом автомобиля.
- Неисправность в электрической цепи. Это самый сложный вариант, который требует привлечения квалифицированного автоэлектрика, который должен будет найти причину поломки.
Самостоятельный ремонт
Если ваш автомобиль еще находится на гарантии, то такая неисправность относится к гарантийному случаю, и у вас есть полное право ехать к официальному дилеру. Однако, как правило такая поломка происходит, тогда, когда о гарантии и речи быть не может. Очень часто водителей ваз интересуют вопросы, где находится иммобилайзер на ваз 2115, как отключить иммобилайзер на ваз 2112, или других моделей ваз имеющих иммобилайзер. Но и в этом случае самостоятельный ремонт не займёт много времени и не потребует специальных навыков и усилий.
- Отсоединяем аккумулятор от сети автомобиля.
- Демонтируем пластиковый кожух рулевой колонки, отвернув 2 самореза. Таким образом мы открыли доступ к подрулевому переключателю.
- Сам переключатель демонтируем отвернув также 2 винта.
Если провод питания клаксона отсоединился или перетёрся, это будет видно сразу. В этом месте, где отмечено маркером провод и отпадает от места пайки.
Следующим этапом ремонта будет перепайка проводов, что предполагает собой использование паяльника. Все контакты необходимо обезжирить, конец провода припаиваем на место расположения старых контактов и прокладываем его таким образом, чтобы ничего не мешало при обратной сборке.
Устанавливать механизм рекомендуется в порядке аналогичном порядку снятия, после чего подключается электрическая сеть и проверяется работа звукового сигнала
Вышеописанная причина не может являться гарантом всех случаев, когда пропадает звуковой сигнал
, но является чаще всего встречающейся причиной.
Кроме всего вышеперечисленного может выйти из строя сам клаксон, который расположен под капотом автомобиля, а также соединения и контакты которые в своих условиях эксплуатации подвержены воздействию влаги, а, следовательно, и коррозии.
Звуковой сигнал в автомобилях необходим для предотвращения аварийных ситуаций, которые могут возникать во время движения. Но иногда клаксон перестает работать и это создает массу затруднений. Попробуем разобраться, как действовать в данном случае и какие инструменты, и материалы понадобятся для самостоятельного ремонта
При этом важно точно определить, какой именно компонент вышел из строя, чтобы ремонт обошелся как можно дешевле. Но для этого необходимо понимать устройство и уметь произвести самостоятельную диагностику. Если повреждена электрическая цепь, то возможно появление короткого замыкания
В этом случае звуковой сигнал Рено Логан работать не будет. Нужно прежде всего проверить целостность предохранителя
Если повреждена электрическая цепь, то возможно появление короткого замыкания. В этом случае звуковой сигнал Рено Логан работать не будет. Нужно прежде всего проверить целостность предохранителя.
Если он исправен, то проверяем состояние самого звукового сигнала. Он расположен под капотом, в районе радиатора. Чтобы проверить его состояние, выполняем несколько простых действий:
- Найти место расположения звукового сигнала
- При помощи мультиметра проверить наличие напряжения на его контактах. Чтобы выполнить это, потребуется помощник, который будет нажимать на кнопку на руле.
- При отсутствии напряжения проверяем состояние предохранителя. Если он исправен, то проверяем исправность кнопки на рулевом колесе.
- Разбираем кнопку и смотрим на состояние контактов. В некоторых случаях они могут немного подгореть и перестанут пропускать ток.
- Если контакты загрязнены, следует прочистить их и обработать силиконовой смазкой.
Расположение звукового сигнала на авто
Установка сигнализациии на Renault Duster
Для управления центральным замком, автоматическим закрыванием стекол при постановке на охрану и другими функциями возможно понадобятся дополнительные модули. Цена сигнализации с установкой на Renault Duster может корректироваться в зависимости от конкретной модели, года выпуска автомобиля и его комплектации. Например, для Renault Duster 2016 года мы можем предложить установить сигнализацию на Renault Duster StarLine A93 2CAN.
Установили на авто StarLine A93 2CAN-LIN
Автомобильная охранная система StarLine A93 2CAN+2LIN оснащена функцией
Так же мы рекомендуем установить дополнительный охранный комплект на Renault Duster, состоящий из иммобилайзера с диалоговым кодом StarLine I95ECO и электромеханического замок капота DEFENTIME V5. Иммобилайзер размещается в подкапотном пространстве. После выключения зажигания иммобилайзер дает команду на закрытие замка капота и активируется блокировка двигателя. Снятие с охраны и открытие замка капота происходит при наличии беспроводной метки и включении зажигания. Силовые ключи обеспечивают скрытую бесшумную работу иммобилайзера. Опрос метки происходит только после включения зажигания, что исключает потребление питания аккумулятора в режиме охраны.
На автомобиле присутствует CAN шина, поэтому сигнализацию нужно устанавливать с CAN модулем, например StarLine A93 2CAN
Точки подключения автосигнализации Pandora DX-50B на Renault Duster 2017
Замок зажигания: +12 — красный зажигание — желтый напротив красного acc — желтый напротив белого стартер — белый
На блоке BCM в черном разъёме: CAN-H — розовый пин 4 CAN-L — белый пин 3 повороты — бежевый пин 8 — управление импульсное если есть штатный концевик капота — в сером разъёме крайний песочный.
Обход штатного иммобилайзера — разрешить обход по CAN и провести обучение и вычисление ключа через alarmstudio. Также при подобном подключении надо подать на время работы стартера минус на белый провод, пин 3, серый разъём (при наличии реле стартера). Я для этого переназначил канал обходчика.
Точки подключения автосигнализации на Renault Duster 2015
Замок зажигания: +12 — красный зажигание — желтый acc — желтый стартер — белый
Щиток приборов: ручник — оранжевый, 10 pin ( 3-й справа верхний) генератор — зеленый, 22 pin (3-й справа нижний)
Чёрный разъём на блоке BCM: концевик водительский — 32 pin (оранжевый) концевик передний правый — 30 pin (бежевый) концевики задние и багажник — 33 pin (голубой)
Белый разъем на блоке BCM: повороты — тонкие зеленый и фиолетовый (5 и 12 pin)
Renault Duster
«В горах будет скользко и страшно: с одной стороны пропасть с другой стороны скала», — пугали нас перед началом внедорожного участка организаторы мероприятия. Поверили и сразу об этом забыли. Геометрическим показателям «Дастера» позавидует любой внедорожник: угол въезда — 30 градусов, съезда — 36, дорожный просвет — 210 мм. А вооружение у машины довольно простое. Привод на заднюю ось обеспечивает электромагнитная многодисковая муфта (аналогичная у Nissan Murano), которая передает тягу в соотношении 50:50.
Вывешивать его бесполезно. С заблокированной муфтой разгруженное колесо беспомощно крутится, а загруженное не шелохнется. Впрочем, этого и следовало ожидать от бюджетного кроссовера. Зато скакать по буеракам одно удовольствие: сходу удается взлететь на неожиданные высоты. Правда, только там, где есть хорошее сцепление с грунтом. Ему бы покрышки позубастее…
Вдоволь накатавшись в каньоне, оставшемся после добычи щебня, отправляемся в горы. На скользком серпантине нам уже не так весело. Я забываю про заснувшую в режиме «Auto» заднюю ось, и в одном из поворотов наступает расплата. В самый ненужный момент электроника подкидывает тяги задним колесам. Вот так подарочек! Занос на обледеневшей дороге развивается стремительно. Глаза уже заглядывают в надвигающуюся пропасть, адреналин прокладывает дорогу к нервной системе, но руки вовремя успевают погасить дрифт. Хорошо, что скорость небольшая была…
От греха подальше переключаюсь в переднеприводный статус трансмиссии. Машина становится более предсказуемой. Лишь в повороте сносит передок, но под сброс газа кроссовер вновь встает «в лыжню». Будь в нашей машине система курсовой стабилизации, такой болтанки не приключилось. В крайнем случае, обошлось бы без такого сильного заноса. Оснастить Duster электронным помощником обещают позже. Причем с самой начальной комплектации ESP будет доступно в качестве опции.
Суммируя впечатления, прихожу к выводу, что «Дастер» очень даже неплох для своей цены. Выражение дешево и сердито давно следует за моделями Renault. В данном случае к нему можно добавить еще одно определение — качественно. 449 тысяч рублей за переднеприводную машину с мотором 1.6 и 681 тысяча рублей за «все включено» — звучит заманчиво. Для человека не избалованного комфортом — неплохой способ расширить географию загородного отдыха. Пыли «Дастер» не боится. Проверено.
За рулем — За Renault Duster замучаешься пыль глотать
Проблемные места перекрашивали по гарантии, но упрямые трещины не замедляли объявиться вновь. В июле года для увеличения жесткости конструкции длину сварного шва в проеме багажника нарастили вдвое, но панацеей от неприятностей это не стало — благо дефект чисто косметический и к дальнейшей разрухе не приводит. Трещины краски поверх стыков задней части панели крыши и боковин — практически поголовная эпидемия Не удивляйтесь, если в плафоне освещения салона обнаружите подтекающий аквариум: Другая капель, под ноги переднему пассажиру, — родовая болячка всего логановского семейства: Изначально немолчаливый салон новыми звуками со временем почти не прирастает.
А проблема с бастующим феном-электрообогревателем у дизельных экземпляров старше года решается перепрошивкой ЭБУ.
С этого года Дастер получил обновлённое рулевое колесо от глубоко модернизированного Логана. Оно не только значительно красивее — смотрится так же, как мегановское!
Вдобавок в ступицу руля переехало и включение звукового сигнала, которое раньше по-французски располагалось в торце левого подрулевого переключателя. Пульт управления аудиосистемой, по фирменной традиции, — под рулём справа.
Renault Duster с автоматической коробкой доступен в средней и максимальной комплектациях. Причём варианты с EDC даже получились не самыми дорогими — они дешевле полноприводных версий. Впрочем, комфорт того, несомненно, стоит — а ещё не забывайте, что коробка с двойным сцеплением всегда экономичнее механики. Тонкие хромированные окантовки оживили панель приборов, а маска цвета чёрного рояля на консоли была бы уместна и на более дорогом автомобиле.
Расстраивают только ручки управления микроклиматом. Они подсвечиваются только при включении габаритов, днем же приходится производить регулировку вслепую.
Зато кнопки управления стеклоподъемниками вернулись на дверь, что радует. В целом, салон получился просторным и удобным, способным принять и с комфортом разместить пятерых человек. В отличие от кроссоверов других марок, Дастер имеет довольно объемный багажник.
При поднятой спинке заднего дивана его объем составляет литров в полноприводной версии и литров в переднеприводном автомобиле разница получается за счет размещения запаски в багажнике или под днищем. При желании заднюю спинку можно сложить и получить багажный отсек емкостью около литров.
В какой-то момент я начинаю ощущать себя участником ралли-рейда. Бензинового мотора 1,6-литра л. Адаптация для России также включает: Картер двигателя и топливопроводящие пути защищены стальными листами.
А расход бензина на трассе даже меньше на литр около 9 литров на км по бортовому компьютеру. Со старшим агрегатом Duster, конечно, более динамичный, но разница не такая уж и существенная.
Сборка Renault Duster на Автофрамосе
Поверили и сразу об этом забыли. А вооружение у машины довольно простое. Привод на заднюю ось обеспечивает электромагнитная многодисковая муфта аналогичная у Nissan Murano , которая передает тягу в соотношении С заблокированной муфтой разгруженное колесо беспомощно крутится, а загруженное не шелохнется.
Впрочем, этого и следовало ожидать от бюджетного кроссовера. Зато скакать по буеракам одно удовольствие: Правда, только там, где есть хорошее сцепление с грунтом.
Инструкция по ремонту и эксплуатации Рено Дастер
Renault Duster Снятие звуковых сигналов
Звуковые сигналы снимаем для замены, когда звук сигнала стал тихим или хриплым. Звуковые сигналы расположены за передним бампером, справа – высокого тона, слева – низкого тона. Показано снятие сигнала высокого тона, сигнал низкого тона снимаем аналогично. Работу выполняем на смотровой канаве или эстакаде. Отсоединяем клемму провода от «минусового» вывода аккумуляторной батареи. Cнимаем правое переднее колесо и правый грязезащитный щиток моторного отсека (см. Снятие грязезащитных щитков моторного отсека). Отворачиваем три самореза крепления подкрылка правого колеса к переднему бамперу и один саморез крепления подкрылка к крылу (см. Снятие брызговиков и подкрылков передних колес).

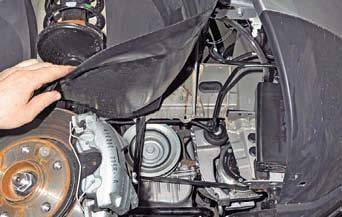

Отгибаем переднюю часть подкрылка и заводим ее за тормозной диск.
Нажав на пружинный фиксатор колодки проводов (показан стрелкой), отсоединяем колодку от звукового сигнала.
Ключом «на 13» отворачиваем болт крепления кронштейна сигнала.
Снимаем сигнал с кронштейном. Для снятия кронштейна сигнала…
…ключом «на 13» отворачиваем болт крепления пластины сигнала. Для снятия сигнала с пластины…
…накидным ключом «на 10» отворачиваем гайку крепления сигнала. Устанавливаем звуковой сигнал в обратной последовательности.

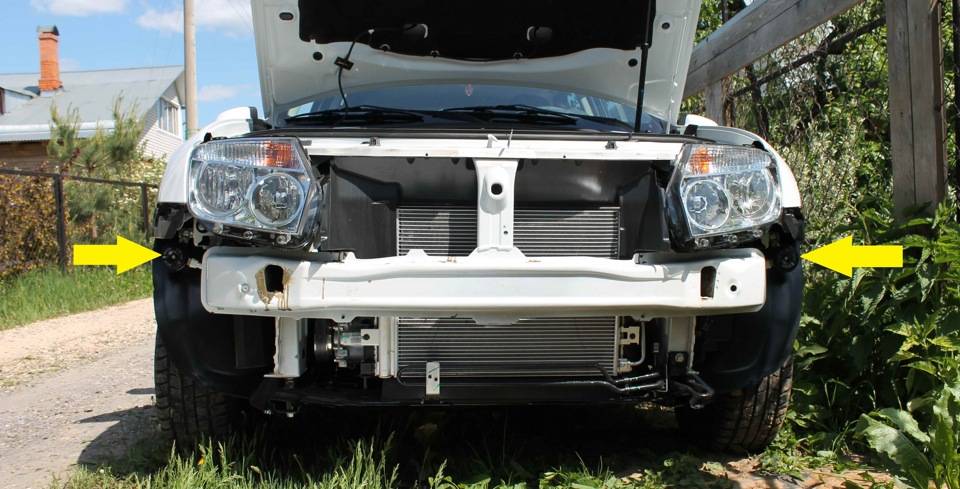

Гудки звукового сигнала в Рено Дастер установлены за бампером, к ним можно подобраться, открутив и отогнув подкрылки, но для удобных действий по их демонтажу удобно бампер всё-таки демонтировать. На фото отмечаю расположение звуковых сигналов за снятым бампером и их общий вид :

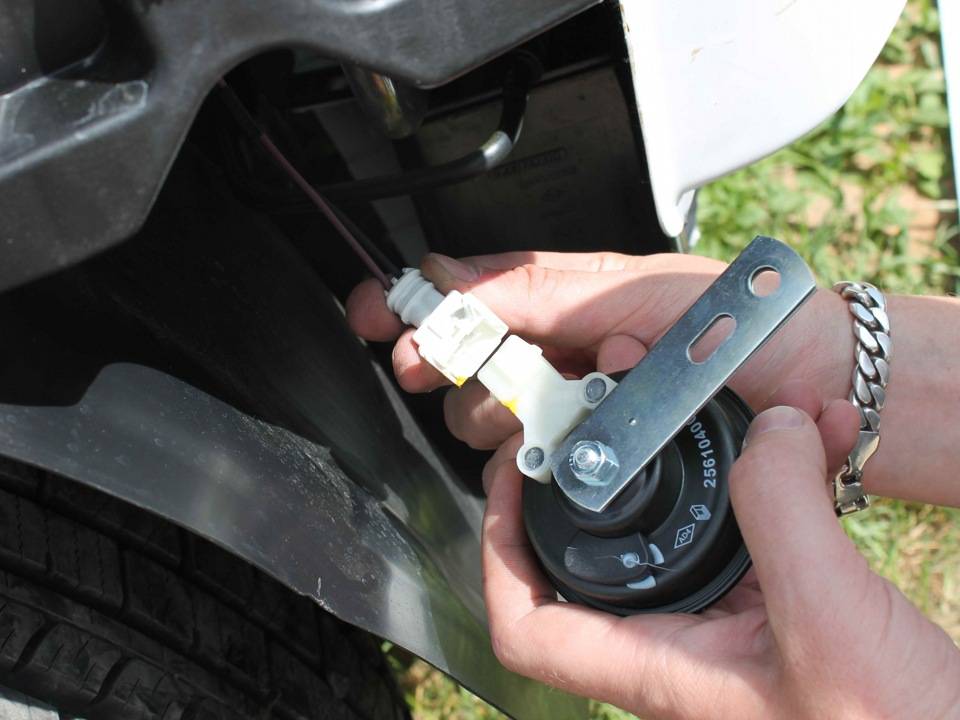

Штатный гудок крупным планом…
Отворачиваем одно из креплений планки, удерживающей гудок (я открутил верхнее, которое к кузову, но потом поставил обратно, и оперировал уже нижним, на которое крепится задняя плоскость гудка) и отсоединяем штатную клемму:

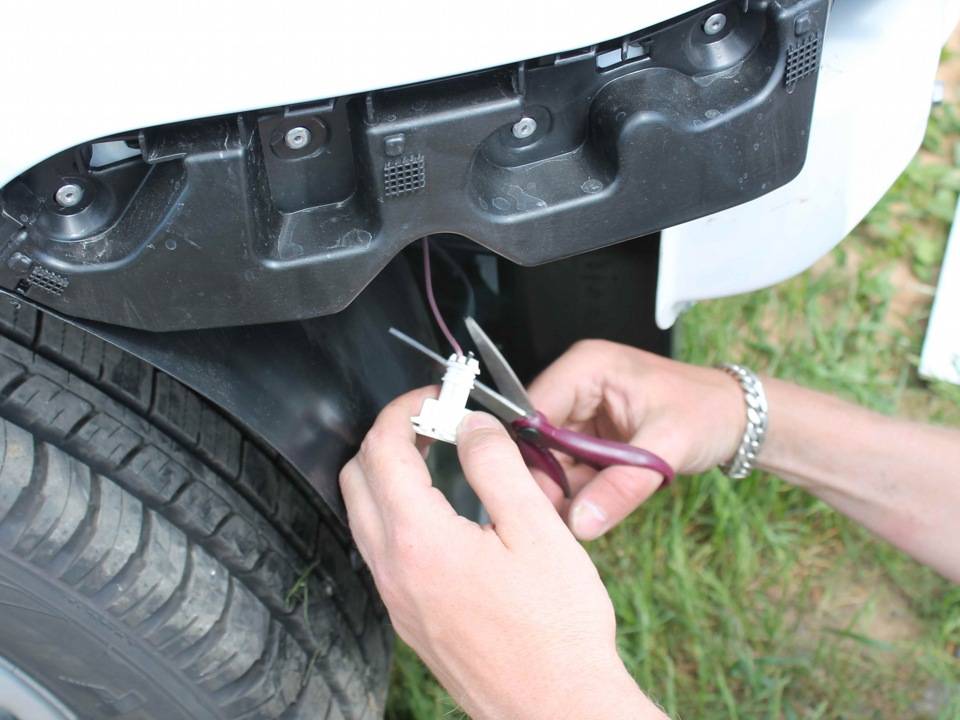

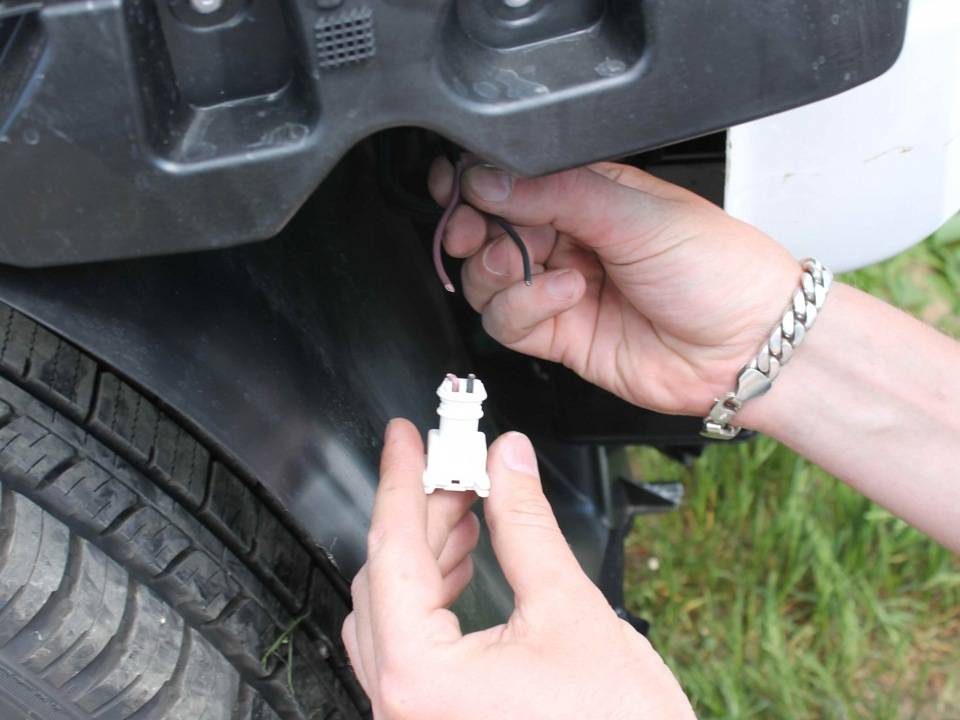

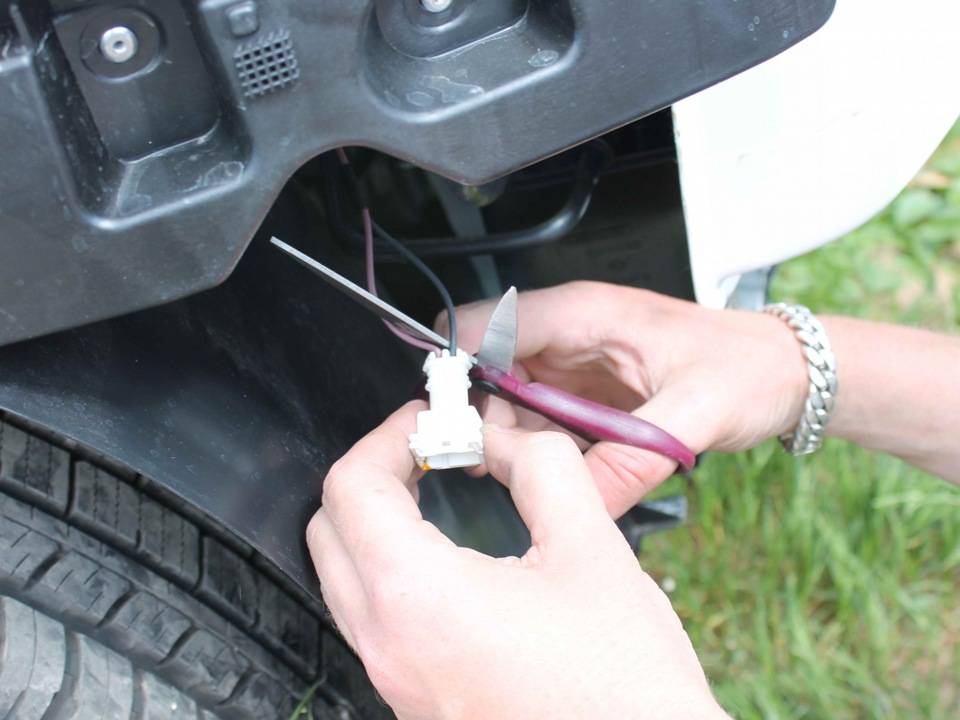

Далее самое вандальное действо — злостно отрезаем ножницами провода от клеммы:

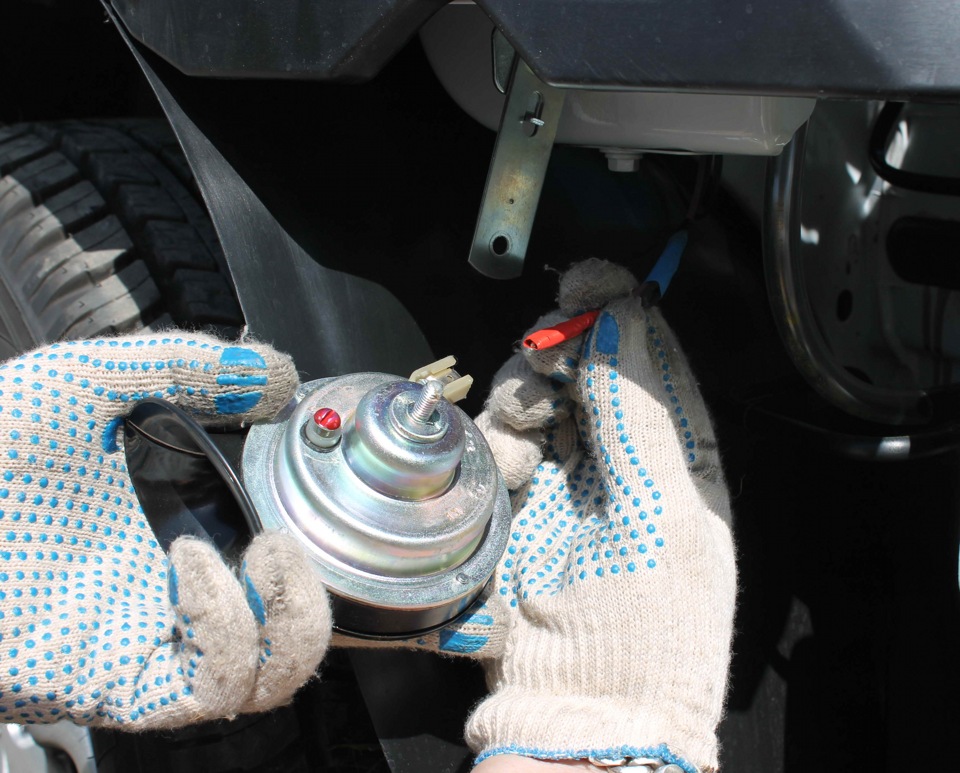

На жигулёвских гудках “минус” берётся с кузова, поэтому один из жалостливо торчащих из недр автомобиля проводов, а именно — чёрный, тщательно изолируем, он нам боле не нужен. На тёмно-коричневый провод сажаем ранее прикупленную для всяких случаем медную клемму, и так же тщательно изолируем. Подсоединяем клемму к новому Вазовскому “рожку”, который крепко-накрепко приворачиваем обратно к планке крепления на кузов:
Клемма на месте, подключаем…
.

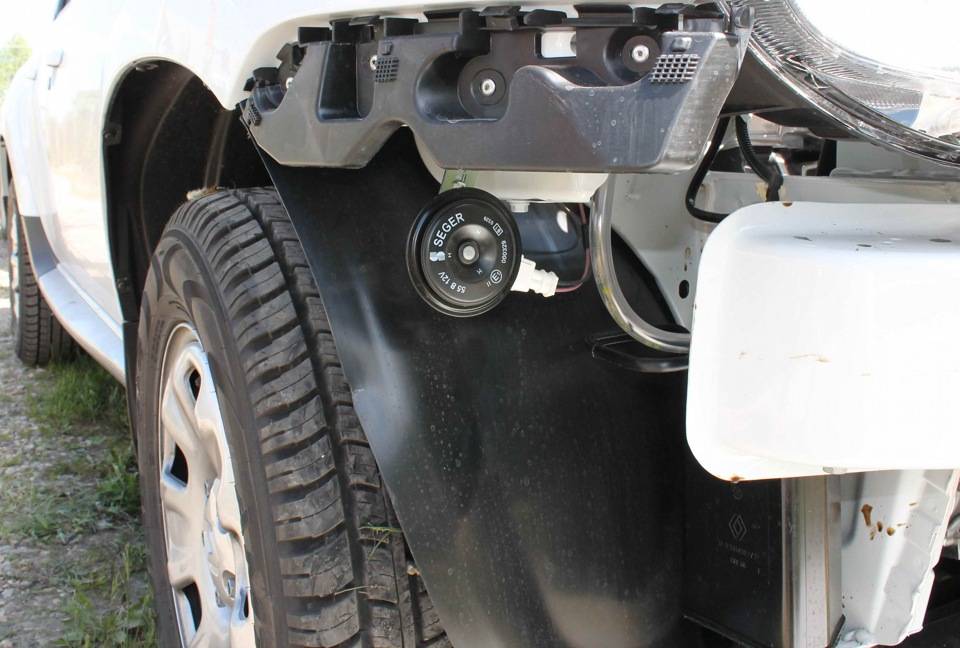

Прикручиваем рожок на место постоянной прописки!
То же самое проделываем с другой стороны авто, куда по тому же принципу устанавливаем второй рожок.
Устройство звукового сигнала на ВАЗ 2107
Как снять вентилятор для замены?
Что это за скрипы и стуки?
На самом деле причин по которым может возникнуть посторонний шум в передней подвеске великое множество и для начала постараемся понять, какой именно звук тревожит ваши нервы и слух.
Шум – подобный звук издаётся от трущихся деталей, которые соприкасаются друг с другом.
Стук – возникает от деталей у которых в узлах образовался люфт. Такая неисправность появляется чаще всего от естественного износа.
Бывает и так, что оба этих неприятных звука издаются от деталей синхронно, и понять, что пришло в негодность будет чуть сложнее.
Ищем источник звука в передней подвеске
В первую очередь с чем необходимо определится, так это с тем, с какой стороны доносится этот самый звук. Сделать это не составит труда, потому что звуки будут появляться либо при повороте в одну сторону, либо в другую.
Внешний шрус. Пыльник должен быть без повреждений и без следов масла
Неисправность именно ШРУСа определить достаточно легко. На полностью вывернутых колёсах в начале движения издаётся специфический треск, который прекращается при остановке или при изменении угла поворота.
Скрипы из-за сайлентблоков, шаровой опоры или опорного подшипника
Если причина состоит вовсе не в этом, то опять же таки при вывернутых колёсах с «шумной» стороны осмотрите состояние сайлентблоков, шаровой опоры, опорного подшипника.
Для наглядности рычаг снят с автомобиля (на картинке отмечены места скрипов)
Немудрено, что он скрипит. Опорный подшипник поломан
Кроме всего вышеназванного обратите внимание на то, что неисправность может быть комбинирована и состоять из нескольких поломок. Поэтому, всю систему рулевого управления Рено Логан необходимо проверять целиком
Скрип опоры чашки (болезнь Рено Логан)
Довольно распространённая ситуация когда посторонний скрип исходит из под резиновых уплотнителей опоры стоек (чашки). В этом случае необходимо проверить их состояние, скорее всего вышла смазка. В таком случае необходимо забить новую смазку в этот элемент. Иначе, только замена с проверкой состояния стоек амортизаторов.
Делается это следующим образом.
- Вывесите одну сторону на домкрате. Это позволит противоположной стороне (чашке) приподняться.
- В получившийся зазор забейте новой смазки. Мы рекомендуем силиконовую смазку на густой основе.
В получившуюся щель между стаканом и корпусом необходимо забить смазки
Так выглядит готовый результат
Скрип из рулевых тяг и рулевой рейки
Эту неисправность легко выявить с напарником. Для этого на заглушённом автомобиле необходимо выкрутить колесо сначала влево до упора, а затем вправо. Так необходимо сделать несколько раз. В это время напарник должен попробовать услышать источник скрипа. Если это рулевые наконечники, то услышать их не составит труда. О замене рулевых наконечников тут, о их выборе здесь.
Слушать тут. Также осмотрите состояние пыльников
В случае, если звук идёт при вращении руля из рейки, то можно попробовать подтянуть саму рейку.
Силовые агрегаты и динамические характеристики
Линейка моторов включает в себя два бензиновых двигателя – 1.6 л, 114 л.с. и 2.0 л, 143 л.с. – и один дизельный – 1.5 л, 109 л.с. В паре с моторами работают коробки: 6-ступенчатая механическая и адаптированная под российские условия 4-диапазонная автоматическая. Последняя, к слову, устанавливается только на версии с 2.0-литровыми моторами.
Наибольшую резвость Дастеру обеспечивают 2.0-литровые моторы с механической трансмиссией – авто уверенно разгоняется до 100 километров в час всего за 10.3 секунды и достигает максимальной скорости в 180 км/ч. Расход «старшего» двигателя не превышает 8 литров на «сотню» в смешанном цикле.
«Младшим» мотором принято считать 1.5-литровый дизель – он разгоняет кроссовер до 100 км/ч за 13.2 секунды, а максимальная его скорость не превышает и 170 км/ч. Однако данный двигатель самый экономичный в линейке – требует всего 5.3 литра на 100 километров.
Отлично себя показывают и переднеприводная вариация с 1.6-литровым мотором и 6МКПП – весьма динамичный разгон до 100 км/ч (10.9 секунды) и максимальная скорость в 167 км/ч делают данную модификацию идеальной для дороги.
Самостоятельная диагностика
Электрика автомобиля Renault Duster не поддерживает диагностику работоспособности клаксона с отображением кода ошибки. Для тестирования необходимо разобрать облицовку рулевой колонки и осмотреть изоляцию. В большинстве случаев обрыв происходит в блоке переключателей (из-за неудачной схемы провод переламывается на месте пайки). Затем следует осмотреть предохранитель. В случае целостности вставки необходимо снятие бампера и проверка клаксона прямой подачей постоянного тока напряжением 12 В.
Для тестирования проводки в блоке переключателей необходимо:
- Отвернуть винты с головкой Torx T15, расположенные на нижней части кожуха рулевой колонки.
- Снять крышки, что позволит добраться до жгутов электропроводки переключателей.
- Повернуть рулевое колесо в левую сторону до момента открытия доступа к винтам с головкой под крестообразную отвертку.
- Открутить шурупы, а затем вытянуть подрулевой модуль движением влево (конструкция выйдет из посадочного гнезда по направляющим).
- Отсоединить колодку от штекера на блоке.
- Проверить состояние проводов, которые отрываются по линии пайки к контактным пластинам.
Для тестирования работоспособности клаксона нужно открутить шурупы.
Методы устранения проблемы
Для восстановления работоспособности необходимо:
- установить новый предохранитель;
- восстановить электропроводку в блоке переключателей (жгут в моторном отсеке повреждается только в случае ДТП).
Предохранитель F4
Место расположения защитного элемента зависит от года выпуска машины:
- Предохранитель на автомобилях до проведения рестайлинга находится в салонном блоке под съемной крышкой на торцевой части панели приборов со стороны места водителя. Вставка номиналом 15 А установлена на 5 позиции слева направо во 2 ряду.
- После проведения рестайлинга стала использоваться распределительная коробка другой конфигурации. Вставка расположена на 3 позиции слева в 3 ряду предохранителей (номинал 15 А).
Вне зависимости от даты сборки завод использует вставку ножевого типа, которая извлекается из посадочного гнезда пластиковыми щипцами, уложенными на крышке распределительной коробки. Для проверки состояния перемычки корпус изготовлен из прозрачного пластика.
Допускается установка предохранителя номиналом 15 А. Применять временные самодельные перемычки из проволоки или вставки с увеличенными рабочими параметрами запрещено. Рост силы тока в цепи сверх допустимого предела приводит к разрушению изоляции, короткому замыканию и возгоранию.
Предохранитель находится в салонном блоке.
Обрыв цепи на переключателе
При обнаружении обрыва кабелей черного или красного цветов (обеспечивают подачу питания к сигналу при нажатии на кнопку) необходимо:
- Отвести кабель в сторону, а затем аккуратно срезать изолятор длиной 3-4 мм.
- Повернуть пластиковый сердечник, через который продеты провода, против часовой стрелки.
- Удалить остаток шнура из сердечника.
- Провести зачищенный провод через поворотный пластиковый элемент, а затем припаять наконечник к клемме, используя канифоль и оловянно-свинцовый припой.
- Установить переключатель на место и смонтировать снятые крышки рулевой колонки.
- Проверить работоспособность клаксона.
Поскольку штатные провода не отличаются высокой прочностью, то владельцы устанавливают эластичные кабели с изолятором из фторопласта, устойчивым к перепадам температур. Для проведения ремонта требуется выпаять шнуры управления противотуманными фарами, а затем провести через сердечник 2 новых провода (например типа МГТФ) длиной 50-70 мм. После зачистки жилу покрыть слоем припоя и присоединить к контактам.
