Система охлаждения двигателя Рено Логан Сандеро (Renault Sandero Logan): устройство

Устранение поломок

Зачем нужна замена антифриза на автомобиле Рено Логан и когда это делать?

Жидкость, отработавшая свой ресурс, меняет свои свойства и способна стать причиной многих негативных моментов. Определить степень его годности просто – достаточно открыть заливную крышку бачка и исследовать содержимое. Если ОЖ изменила цвет или приобрела коричневый оттенок с осадком, то это говорит о необходимости срочной ротации хладагента.

Исходя из рекомендаций завода-производителя, замена охлаждающей жидкости на Рено Логан производится в следующих случаях:

1. После пробега каждых 90 000 км.
2. Через каждые 6 лет эксплуатации.

Объем системы охлаждения машины с кондиционером – 5,45 литра, а без него – 4,5 литра. Новые химические растворы позволяют увеличить промежуток до 100 – 110 тыс. км, но в любом случае визуальный контроль минимум 2-3 раза в год необходим.

Почему важно менять ОЖ?

В состав автожидкостей входят не только смеси этиленгликоля и одноатомных спиртов, но и антикоррозионные присадки. В зависимости от типа ингибиторов коррозии ОЖ делятся на:

• G-11 – на основе силикатных или нитритных присадок.
• G-12, G-12+ – на основе карбоновых кислот.
• G-12++ – включает органику и минеральные ингибиторы.

Смешивать все виды не рекомендуется, хотя первые два, в принципе, допускается. Однако следует учитывать, что срок службы ОЖ в таком случае сокращается. К чему все эти тонкости? Дело в том, что со временем свойства химических присадок теряются, и этиленгликоль в паре с водой приступают к своей коррозионной деятельности. Это грозит:

• Возможностью заклинивания термостата по причине присутствия продуктов коррозии.
• Разрушением крыльчатки водяной помпы.
• Разгерметизацией подшипников помпы.
• Засорением радиатора и каналов ДВС.

Все перечисленные факторы непременно приведут к перегреву мотора, как следствие – перерасходу горючего и уменьшению мощности. Регулярный перегрев сокращает эксплуатационный срок службы силового агрегата в несколько раз. Подобных последствий можно избежать при своевременной замене на Рено Логан отработавшего свой срок антифриза в полном объеме

Кроме этого важно наблюдать за его состоянием, периодически заглядывая в расширительный бак

Что нужно приготовить для выполнения операции?

Для проведения работ необходимо подготовить следующие инструменты и материалы:

• Комплект рожковых и накидных ключей.
• Набор отверток и пассатижи.
• Пластиковая воронка.
• Емкость объемом не менее 6-7 литров.
• Перчатки и спецодежда.
• Охлаждающая жидкость 6 литров.
• Червячные хомуты.

Какой антифриз нужен для Renault Logan?

В нынешних моторах Renault применяют автожидкость типа D, которая соответствует стандарту G-12:

• Cool Stream 4030 Premium.
• Glacelot RX (Type D).

В продаже эти марки присутствуют как в разбавленном виде, так и в концентрированном, продающиеся в литровых канистрах. Перед заливкой в ДВС такая смесь разбавляется дистиллированной водой обычно в соотношении 1:1, температура застывания при этом составляет -36°C. Таким образом, для Logan понадобится три литровых емкости.

• Liqui Moly KFS 2001.
• CoolStream Premium.
• Aral 4003116908396 Silikatfre.
• GlycoShell Longlife.
• SWAG 60 ANTIFREEZE (Green).
• Kuhlerschutz SF.

Привод ГРМ двигателя Рено Логан 1.6

Этапы замены охлаждающей жидкости Рено Логан

Этапы замены охлаждающей жидкости Рено Флюенс

Сам процесс замены охлаждающей жидкости не сложный, но инженеры Рено попытались всячески его усложнить. Поэтому без знания определенных хитростей, легко заменить антифриз на Флюенс не получится.

Все дело в том, что добраться до сливной пробки на радиаторе проблематично, многие думают, что для этого нужно снимать передний бампер. И поэтому принимают кардинальное решение, сливать с патрубков, отсоединяя их.

На российском рынке доступны версии Рено Флюенс с двигателями 2.0 и 1.6 литра, также можно встретить модель 1.5 дизель, но она официально не поставлялась. Автомобиль прошел рестайлинг, который коснулся по большей части внешнего вида.

Слив охлаждающей жидкости

Помимо антифриза, тары в которую мы сольем старую жидкость нужно запастись терпением и постараться сильно не ругать конструкторов. Дело в том, что сливной вентиль радиатора есть и мы можем его увидеть через прорези в бампере (Рис.1). А вот нормального доступа у Рено Флюенс к нему нет, но мы попробуем.

Дожидаемся пока остынет двигатель, производитель рекомендует остудить его до 50°C или ниже, приступаем непосредственно к процессу:

1. Так как в бампере не предусмотрено технологическое отверстие для слива, то тазиком или ведром для сбора старой жидкости нам не обойтись. Сливаемый антифриз пойдет по непредсказуемой траектории, поэтому для его сбора лучше воспользоваться большой ванночкой или корытцем.
2. Снизу бампера, ровненько под противотуманками, есть специальные отверстия, закрытые заглушками. Снимаем заглушку со стороны водителя, для этого ее нужно немного повернуть и все, можно вынимать (Рис.2).

В это отверстие спокойно пролазит рука, через него добираемся до сливного вентиля. Пробка закручена довольно туго, поэтому чтобы ее сорвать можно воспользоваться рожковым ключиком на 10 или использовать небольшой разводной. После того как сделали первые обороты, дальше можно крутить рукой.
Слив жидкости пошел, чтобы ускорить процесс, откручиваем пробку расширительного бака (Рис.3).

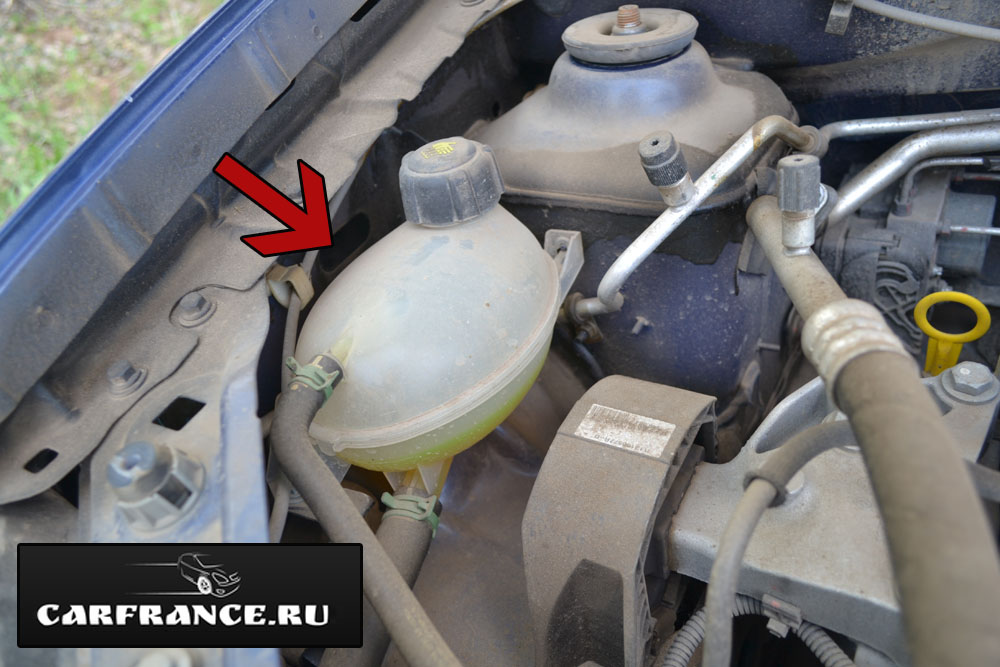

Рис.3 Пробка расширительного бачка
После слива жидкости самотеком, можно продуть систему с помощью компрессора, через расширительный бак, для более полного удаления антифриза.

Поле выполнения этих пунктов, можно также продуть систему через прокачные штуцеры, находящиеся на термостате и патрубке, который идет на отопитель.

Промывка системы охлаждения

В инструкции по эксплуатации Рено Флюенс 1.6 производитель рекомендует перед заливом нового антифриза выполнить промывку системы охлаждения. Делать это нужно дистиллированной водой, не прибегая к специальным химическим составам.

Для этого нужно закрыть сливное отверстие на радиаторе, а также прокачные штуцеры. После чего можно заполнять систему водой, через расширительный бачок. При заполнении поочередно открываем отверстия для прокачки и дожидаемся пока из них не пойдет вода, без пузырьков воздуха.

После полного заполнения системы нужно запустить двигатель, дождаться прогрева до рабочей температуры. Следуя инструкции, нужно слегка повышать обороты, глушить мотор можно после второго включения вентилятора.

После промывки дистиллированной водой, дожидаемся остывания двигателя и производим слив. Повторяем операцию пока вода не будет прозрачной, после чего можно переходить к заливке нового антифриза.

Заливка без воздушных пробок

При заливе нового антифриза в Рено Флюенс, порядок действий будет схожим с тем, который мы выполняли при промывке. Поэтому проверяем систему на герметичность, то есть на закрытие всех отверстий, которые мы открывали и переходим к заливу:

1. заполняем систему охлаждения через расширительный бачок;
2. открываем первый штуцер прокачки, расположенный около термостата (Рис.4);

продолжаем заполнение, пока из него не пойдет антифриз без воздуха;
закрываем этот штуцер и открываем следующий, расположенный на шланге идущим на печку (Рис.5);

Рис.5 штуцер на шланге, который идет на печку
как только пойдет жидкость без пузырьков воздуха, ровной струйкой, ставим заглушку на место;
заливаем жидкость чуть выше максимальной отметки и запускаем двигатель;
нужно дождаться прогрева мотора, до второго включения вентилятора. После чего устанавливаем обороты в районе 2500 и держим их на протяжении 2 минут.

В принципе с заменой все, осталось дождаться остывания двигателя ниже 50°C, проверить жидкость в бачке и при необходимости долить. Уровень должен находиться между отметками MIN и MAX расположенными на бачке.

Почему плохо греет печка Renault Logan?

Регламент по Рено Логан

Каталожный номер заводского антифриза

В химический состав подобного продукта входит дистиллированная вода, этиленгликоль (96 %!от общего состава) и 4 %!различных присадок, которые обеспечивают всем компонентам антикоррозийную устойчивость от внешних факторов. Подобные замедлители коррозии пригодны для использования во всех системах охлаждения как для медных, так и алюминиевых радиаторов.

Как выглядит фирменный антифриз?

Концентрат Renault Glaceol RX Type D

Фирменный антифриз для Рено Логан имеет жёлтый цвет, и поставляется в виде концентрата в бутылках по 1 литру.

Его следует разбавлять в чистой таре в соотношении 1:1 совместно с дистиллированной водой. Разбавленный состав в таком соотношении прекрасно показывает себя при отрицательных температурах до — 40° С.

Однако, если температура окружающей среды не опускается до таких отметок, процент содержания концентрата в воде можно регулировать самостоятельно в других пропорциях.

Под капотом двух-литрового Рено Логан в новом кузове также залит жёлтый антифриз (фото редакционного автомобиля)

Руководство по эксплуатации

Согласно руководству по эксплуатации для автомобиля Рено Логан, производить полную замену антифриза следует каждые 90000 километров.

Такие рекомендации даны для того, чтобы состав отработанного продукта не мешал эффективной работе вновь залитого антифриза. Для полной замены в системе потребуется от 6 до 8 литров (в зависимости от объема двигателя) разбавленного до необходимой концентрации антифриза. Если у вас возникают какие-либо сложности со своим авто, то рекомендуем вам сделать диагностическую карту онлайн, чтобы избежать проблем в будущем.

Надеваем на шланг новый хомут и насаживаем его на нижний патрубок радиатора

Закрепляем хомут.

Узнайте больше о новом Логан

• Рено Логан и его система охлаждения двигателя. Видео схема системы охлаждения Renault Logan
• Рено Логан. Особенности конструкции. Renault Logan
• Замена приводного ремня Рено Логан
• Замена подшипника переднего колеса Рено Логан 1 |
• Снятие и установка ремня привода вспомогательного оборудования Рено Логан: пошаговая инструкция
• Renault Logan снять замена ремонт Замена ремня привода вспомогательных агрегатов Рено Логан
• Как подтянуть ручник на Рено Логан: видео, регулировка | Новый Logan
• Снятие и установка ремня привода вспомогательного оборудования Рено Логан: пошаговая инструкция

Работа системы управления двигателя Рено Логан

При включении зажигания ЭБУ активирует систему управления: включает топливный насос для создания необходимого давления в топливной рампе и обрабатывает сигналы датчиков температуры охлаждающей жидкости и положения дроссельной заслонки для расчета состава топливовоздушной смеси при пуске двигателя. Если в течение этого времени проворачивание коленчатого вала стартером не началось, ЭБУ через 2 с выключает топливный насос и вновь включает его после начала проворачивания. При работе двигателя ЭБУ обрабатывает информацию датчиков (положения коленчатого вала, положения дроссельной заслонки, температуры охлаждающей жидкости, абсолютного давления воздуха, температуры воздуха на впуске, скорости автомобиля, концентрации кислорода в отработавших газах, давления гидроусилителя руля). ЭБУ в зависимости от режима работы двигателя управляет работой форсунок, катушки зажигания, регулятора холостого хода, клапана продувки адсорбера, вентилятора системы охлаждения двигателя. При включении кондиционера ЭБУ увеличивает частоту вращения коленчатого вала двигателя на холостом ходу и подает сигнал на включение муфты компрессора кондиционера. Угол опережения зажигания ЭБУ рассчитывает в зависимости от частоты вращения коленчатого вала двигателя, нагрузки на двигатель и температуры охлаждающей жидкости. Состав смеси регулируется длительностью управляющего импульса, подаваемого на форсунки, — чем длиннее импульс, тем больше подача топлива, и наоборот. При отсутствии сигнала с датчика положения коленчатого вала (вал не вращается или неисправен датчик и его цепи) ЭБУ отключает подачу топлива в цилиндры. Подача топлива отключается и при выключении зажигания, что предотвращает самовоспламенение смеси в цилиндрах двигателя. Во время торможения двигателем (при включенной передаче и сцеплении), когда дроссельная заслонка полностью закрыта, а частота вращения коленчатого вала двигателя велика, впрыск топлива не производится для снижения токсичности отработавших газов. При падении напряжения в бортовой сети автомобиля ЭБУ увеличивает время накопления энергии в катушке зажигания (для надежного поджигания горючей смеси) и длительность импульса впрыска (для компенсации увеличения времени открытия форсунки). При возрастании напряжения в бортовой сети время накопления энергии в катушке зажигания и длительность подаваемого на форсунки импульса уменьшаются. ЭБУ управляет включением электровентилятора системы охлаждения (через реле) в зависимости от температуры двигателя, частоты вращения коленчатого вала и работы кондиционера (если он установлен). Электровентилятор системы охлаждения включается, если температура охлаждающей жидкости превысит допустимое значение.

При обслуживании и ремонте системы управления двигателем Рено Логан всегда выключайте зажигание (в некоторых случаях необходимо отсоединить клемму провода от «минусового» вывода аккумуляторной батареи). При проведении сварочных работ на автомобиле отсоединяйте жгуты проводов системы управления двигателем от ЭБУ. Перед сушкой автомобиля в сушильной камере (после окраски) снимите ЭБУ. На работающем двигателе не отсоединяйте и не поправляйте колодки жгута проводов системы управления двигателем, а также клеммы проводов на выводах аккумуляторной батареи. Не пускайте двигатель, если клеммы проводов на выводах аккумуляторной батареи и наконечники «массовых» проводов на двигателе не закреплены или загрязнены. ЭБУ содержит электронные компоненты, которые могут быть повреждены статическим электричеством, поэтому не прикасайтесь руками к его выводам.

Заливка в систему

Чтобы заменить антифриз на «Рено Логан», нужно воспользоваться воронкой. Заливать жидкость придется через впускной патрубок после выкручивания колпака штуцера.

Спешить не нужно. Жидкость должна поступать в систему равномерно, что позволит избежать образование пробок из воздуха. Также следует время от времени мять рукой все шланги системы.

Заполнение завершается после того, как из штуцера потечет антифриз

Здесь важно быстро закрыть заливное отверстие рукой, чтобы не допустить выход тосола через выпускной клапан. Свободной рукой следует быстро поставить на место пробку штуцера, а после — проверить уровень жидкости в расширительном бачке

Он должен находиться посередине между минимальной и максимальной отметкой. При необходимости можно долить требуемое количество жидкости.

На этом работы не заканчиваются. Нужно избавить систему от лишнего воздуха. Такая процедура проходит следующим образом:

• Проверяется надежность фиксации всех крышек и хомутов.
• Запускается двигатель и прогревается на нейтральной передаче до 40 ° C. Для точного контроля температуры можно использовать термодатчик с цифровой индикацией.
• Двигатель глушится и откручивается крышка расширительного бачка. С крышкой нужно быть осторожными. Давление в бачке будет избыточным.
• После стравливания воздуха одной рукой закрывается горловина бачка, а другой снимается колпак со штуцера. После появления из спускного клапана жидкости крышки возвращаются на место.
• Для освобождения радиатора обогревателя от воздуха подсоединяется помпа и запускается двигатель. Последний должен проработать на 2 000 оборотов в течение 10 минут.
• Заглушив двигатель, нужно снова стравить избыточное давление из расширительного бачка. Перед полноценной эксплуатацией процедуру рекомендуется повторить несколько раз.

Стоит помнить о том, что после замены тосола и проведения всех необходимых манипуляций в системе все равно останется воздух. Его наличие будет видно по колебаниям температуры в системе. Поэтому в течение месяца время от времени нужно будет стравливать излишки воздуха.

Как правильно сливать антифриз

Конечно, прежде чем приступать к замене пришедших в негодность элементов системы охлаждения, необходимо слить тосол. Делают это следующим образом:

1. Прежде всего обязательно нужно заглушить двигатель и дать ему остыть. Если этого не сделать, при открывании крышки пары антифриза вырвутся наружу под давлением, и вы получите ожог.
2. После того как мотор остынет, запорную крышку бачка открывают.
3. Демонтируют нижнюю облицовку отсека.
4. Под двигатель нужно будет поставить широкую ванночку для приема тосола.
5. Снимают нижний водяной радиаторный шланг.

В четырехцилиндровом двигателе с левой стороны нужно снять толстый шланг, а также тонкий, ведущий к системе отопления. После этого можно приступать к сливу. В шестицилиндоровом двигателе снизу на блоке отвинчивают резьбовую пробку.

Ни в коем случае нельзя сливать антифриз в канализацию. Жидкость это очень токсичная. Поэтому ее стоит перелить в отдельную емкость и сдать в утилизацию.

Таким образом, в том случае, если уходит антифриз, необходимо провести тщательную проверку всех узлов и деталей охлаждающей системы на предмет протечек. Пришедшие в негодность элементы следует незамедлительно заменить. Подобные неполадки со временем могут привести к необходимости дорогостоящего ремонта двигателя, а в некоторых случаях бывают даже опасны для здоровья.

Выбор антифриза

Сейчас на рынке охлаждающая жидкость Рено Логан представлена в огромном количестве, поэтому определится с выбором стало очень трудно. В статье будут даны некоторые рекомендации по выбору, а также рассмотрено несколько популярных видов жидкостей.

• Антифриз карбоксилатного вида. Благодаря тому что он имеет сбалансированные кондиции отличного качества его можно использовать при разных температурах. Эта категория ОЖ имеет базовые формулы благодаря которым происходит надежная защита его свойств. Этот тип исключает возможность возникновения каких либо  непредвиденных неисправностей во время эксплуатации транспортного средства.  Поэтому многие производители для своих автомобилей  отдают предпочтения именно этому антифризу.
• В девяностые годы большим спросом пользовался гибридный тип, но и сегодня он также популярный среди многих автовладельцев. Такая популярность обусловлена надежностью и длительному сохранению  своих положительных свойств.
• Традиционный тип ОЖ считается устаревшим видом, хотя обладает отличным кондиционным свойством которое сохраняется довольно длительное время
• Самой современной и перспективной разработкой на сегодняшний день является тип Lobrid. Благодаря тому что в состав входят всевозможные добавки и присадки которые повышают протекционные свойства головок и блока цилиндра этот вид занимает лидирующие позиции среди фаворитов этого сегмента.

Поэтому система охлаждения Рено Логан будет отлично работать именно с этим видом охлаждающей жидкости. Но несмотря на это каждый может выбрать именно ту которую посчитает нужным.

Многие считают, что  от цвета зависит и качество жидкости, а так же то что они могут быть совместимые между собой в зависимости от цветовой гаммы.  Но это не означает что залив например желтую ОЖ в систему она как то хуже будет себя вести, поэтому лучшим вариантом будет проконсультироваться в этом вопросе с официальным производителем.

Периодичность замены, какой антифриз заливать

Для замены лучше всего использовать оригинальную жидкость или ту, которая заливается на заводе. У данной модели это оригинальный антифриз Renault Glaceol RX Type D либо Coolstream NRC Type D применяемый при первой заводской заливке. Кулстрим имеет желтый цвет и обладает допуском Renault-Nissan.

При замене с промывкой, стоит понимать, что часть дистиллированной воды остается в системе, слить ее полностью невозможно. Поэтому при заливе нового антифриза это необходимо учитывать и лучше использовать концентрат. Который необходимо разводить с этим учетом, чтобы температура замерзания не оказалась слишком малой.

Сколько антифриза в системе охлаждения, таблица объема

Модель	Объем двигателя	Сколько литров антифриза в системе	Оригинальная жидкость / аналоги
Рено Флюенс	бензин 1.6	5.3	Renault Glaceol RX Type D / Coolstream NRC Type D / Total Glacelf Auto Supra
бензин 2.0	5.3
дизель 1.5	6.5

ТОП 3 лучших жидкостей для промывки системы охлаждения

LAVR Radiator Flush

LAVR Radiator Flush Classic. LAVR — российский бренд автохимии. Средство LAVR Radiator Flush Classic — отличное решение для промывки системы охлаждения любого автомобиля. Каталожный номер продукции — LN1103. Приблизительная стоимость упаковки объемом 0,43 литра — 3. 5$, а упаковки 0,98 литра — 5. 10$.

Бутылки объемом 430 мл вам будет достаточно для использования в системе охлаждения общим объемом 8. 10 литров. Состав заливают в систему, и доливают теплой водой до отметки MIN. После этого двигатель должен поработать около 30 минут на холостом ходу. Далее средство удаляют из системы и промывают дистиллированной водой в течение 10. 15 минут при запущенном двигателе на холостых оборотах. После этого можно заливать новый антифриз.

К полезным свойствам средства относится увеличение срока службы антифриза на 30. 40%, эффективное удаление накипи, продуктов разложения антифриза, ржавчины, грязи. Содержит ингибитор коррозии, увеличивает ресурс помпы и термостата.

Позитивные отзывы	Негативные отзывы
Промывкой Лавр я просто пользовался потому, что буквально незадолго до этого я какраз использовал раскоксовыватель колец под одноименным названием, видел результат, вот поэтому решил не испытывать судьбу и воспользоваться препаратом той же фирмы.	Негативных отзывов не обнаружено.
Тоже в своё время на ВАЗ-21099 пользовался Лавром. Впечатления только положительные. Но и промывки я делал раз в два года. Так что грязи в системе охлаждения у меня никогда не было.	.

7-минутная промывка Hi-Gear Radiator Flush

Hi-Gear Radiator Flush — 7 minute. Производится в США компанией Hi-Gear. Реализуется в странах СНГ, а также Европы и Америки. Промывка системы охлаждения Hi-Gear — очень популярное средство у автомобилистов во всем мире. Артикул — HG9014. Цена одной банки объемом 325 мл составляет около 4. 6$.

Баллончика объемом 325 мл вам будет достаточно, чтобы промыть охлаждающую систему объемом до 17 литров. Средство можно использовать для чистки систем охлаждения легковых и грузовых автомобилей. Отличительная особенность — малое время работы, а именно 7 минут.

К полезным свойствам средства относится то, что оно на 50. 70% увеличивает эффективность работы радиатора, устраняет перегревы стенок цилиндров, восстанавливает циркуляцию охлаждающей жидкости, уменьшает вероятность перегрева двигателя, защищает сальник помпы. Средство не содержит кислот, не требует нейтрализации, не агрессивно к пластмассовым и резиновым деталям.

Позитивные отзывы	Негативные отзывы
Я использовал промывку Hi-Gear (USA) продукцией этой конторы пользуюсь со времени приобретения первого авто, нареканий никогда не было, особенно к «очистителям инжектора»	Мне хадовская промывка понравилась больше + она дешевле.
После дешовой промывки лучше не стало.а хай гир помогло	.

LIQUI MOLY Kuhler-Reiniger

LIQUI MOLY Kuhler-Reiniger. Это популярное средство от известной немецкой компании-производителя автохимии. Его можно использовать в любых системах охлаждения и нагрева. Не содержит агрессивных щелочей и кислот. Приблизительная цена баллончика объемом 300 мл — 6. 8$. Артикул — 1994.

Отлично подойдет для автовладельцев, желающих промыть систему охлаждения двигателя от масла, эмульсии и ржавчины. Банки объемом 300 мл хватает для создания 10 литров очищающей жидкости. Средство добавляют к охлаждающей жидкости и оставляют двигатель запущенным на 10. 30 минут. После этого проводят чистку системы и заливают новый антифриз.

Чистящее средство растворяет жировые, масляные и известковые отложения, убирает загрязнения и осадки. Вещество нейтрально к пластмассам, резине, совместимо с любыми охлаждающими жидкостями. Не содержит агрессивные кислоты и щелочи.

Позитивные отзывы	Негативные отзывы
Если честно был удивлен результатом масло в патрубках вымыло, провел пальцем внутри патрубка даже намека на масло не осталось.	Я мыл ликюмоли нифига не дало, зато пена в бачьке до сих пор стоит.В инфо было написано что даже ржавчину убирает ага так оно и было с точностью наоборот.
После замены радиатора печки, залил с дис/водой, промыло хорошо, почему говорю хорошо, потому что старый тосол у меня был в принципе чистый просто пора было его менять, а после промывки немного накипи вышло, залил потом новы тосол, так он теперь как слеза, только синеватая.	Ликви Молли пробовал на старой машине — по моему фигня

Это далеко не полный список средств для очистки охлаждающей системы автомобилей, которые реализуются в магазинах нашей страны. Однако мы остановились лишь на более популярных из них, поскольку они зарекомендовали себя лучше других. Любое из перечисленных средств можно использовать для промывки системы, например, когда в антифриз попало масло.

ТОП 3 лучших жидкостей для промывки системы охлаждения

Почему начинает протекать корпус термостата renault logan

Как показывает практика, термостат, установленный на двигателях K7J, K7M объемом 1.4 и 1.6 литров начинает подтекать после 4-5 лет эксплуатации. Обнаружить подобную неисправность можно по мокрым потёкам и обрастанию грязью стыка крышки термостата с корпусом – это место считается одним из самых слабых звеньев системы охлаждения двигателя.

Утечка может происходить как по естественной причине, из-за того, что резиновое уплотнение выработало ресурс, так и вследствие несовершенства конструкции. Дело в том, что в целях удешевления агрегата фланец, в котором установлен термостат, сделан из термопласта, тогда как сам корпус изготавливается из дюралюминия.

Надо отдать должное производителю – стенки изделия обладают достаточной толщиной. И, тем не менее, недостаточная жёсткость используемого материала с одной стороны и постоянная вибрация двигателя с другой со временем приводит к деформации привалочной плоскости и, как следствие, образованию щели между пластиковым фланцем терморегулирующего устройства и корпусом термостата.

Чтобы сделать место стыка герметичным, производитель использует прокладку термостата в виде резинового пояска, который монтируется по внешнему контуру самого термостата. Однако даже будучи установленным в новый корпус термостата, прокладка выступает над его плоскостью всего на доли миллиметра.

Конечно же, новое резиновое кольцо какое-то время справляется с возложенными на него функциями, поэтому в первые месяцы владелец сможет порадоваться отсутствию протечки. Однако со временем раскачивание пластикового фланца и естественная усадка резиновой прокладки вновь приведут к течи из-под корпуса термостата.

Почему инженеры до сих пор не приняли мер по обеспечению надежности этого узла, остаётся загадкой. Мы же поговорим о том, как избавиться от подобной неприятности.

Работа системы управления двигателя рено логан

При включении зажигания ЭБУ активирует систему управления: включает топливный насос для создания необходимого давления в топливной рампе и обрабатывает сигналы датчиков температуры охлаждающей жидкости и положения дроссельной заслонки для расчета состава топливовоздушной смеси при пуске двигателя.

Если в течение этого времени проворачивание коленчатого вала стартером не началось, ЭБУ через 2 с выключает топливный насос и вновь включает его после начала проворачивания.При работе двигателя ЭБУ обрабатывает информацию датчиков (положения коленчатого вала, положения дроссельной заслонки, температуры охлаждающей жидкости, абсолютного давления воздуха, температуры воздуха на впуске, скорости автомобиля, концентрации кислорода в отработавших газах, давления гидроусилителя руля).

ЭБУ в зависимости от режима работы двигателя управляет работой форсунок, катушки зажигания, регулятора холостого хода, клапана продувки адсорбера, вентилятора системы охлаждения двигателя. При включении кондиционера ЭБУ увеличивает частоту вращения коленчатого вала двигателя на холостом ходу и подает сигнал на включение муфты компрессора кондиционера.

Угол опережения зажигания ЭБУ рассчитывает в зависимости от частоты вращения коленчатого вала двигателя, нагрузки на двигатель и температуры охлаждающей жидкости.Состав смеси регулируется длительностью управляющего импульса, подаваемого на форсунки, — чем длиннее импульс, тем больше подача топлива, и наоборот.

При отсутствии сигнала с датчика положения коленчатого вала (вал не вращается или неисправен датчик и его цепи) ЭБУ отключает подачу топлива в цилиндры. Подача топлива отключается и при выключении зажигания, что предотвращает самовоспламенение смеси в цилиндрах двигателя.

Во время торможения двигателем (при включенной передаче и сцеплении), когда дроссельная заслонка полностью закрыта, а частота вращения коленчатого вала двигателя велика, впрыск топлива не производится для снижения токсичности отработавших газов.При падении напряжения в бортовой сети автомобиля ЭБУ увеличивает время накопления энергии в катушке зажигания (для надежного поджигания горючей смеси) и длительность импульса впрыска (для компенсации увеличения времени открытия форсунки).

При возрастании напряжения в бортовой сети время накопления энергии в катушке зажигания и длительность подаваемого на форсунки импульса уменьшаются.ЭБУ управляет включением электровентилятора системы охлаждения (через реле) в зависимости от температуры двигателя, частоты вращения коленчатого вала и работы кондиционера (если он установлен). Электровентилятор системы охлаждения включается, если температура охлаждающей жидкости превысит допустимое значение.

При обслуживании и ремонте системы управления двигателем Рено Логан всегда выключайте зажигание (в некоторых случаях необходимо отсоединить клемму провода от «минусового» вывода аккумуляторной батареи). При проведении сварочных работ на автомобиле отсоединяйте жгуты проводов системы управления двигателем от ЭБУ.

Перед сушкой автомобиля в сушильной камере (после окраски) снимите ЭБУ. На работающем двигателе не отсоединяйте и не поправляйте колодки жгута проводов системы управления двигателем, а также клеммы проводов на выводах аккумуляторной батареи. Не пускайте двигатель, если клеммы проводов на выводах аккумуляторной батареи и наконечники «массовых» проводов на двигателе не закреплены или загрязнены.

Замена охлаждающей жидкости

Регламент по Рено Логан

Каталожный номер заводского антифриза В химический состав подобного продукта входит дистиллированная вода, этиленгликоль (96 %!от общего состава) и 4 %!различных присадок, которые обеспечивают всем компонентам антикоррозийную устойчивость от внешних факторов. Подобные замедлители коррозии пригодны для использования во всех системах охлаждения как для медных, так и алюминиевых радиаторов.

Концентрат Renault Glaceol RX Type D

Его следует разбавлять в чистой таре в соотношении 1:1 совместно с дистиллированной водой. Разбавленный состав в таком соотношении прекрасно показывает себя при отрицательных температурах до — 40° С.

Однако, если температура окружающей среды не опускается до таких отметок, процент содержания концентрата в воде можно регулировать самостоятельно в других пропорциях.

Под капотом двух-литрового Рено Логан в новом кузове также залит жёлтый антифриз (фото редакционного автомобиля)

Такие рекомендации даны для того, чтобы состав отработанного продукта не мешал эффективной работе вновь залитого антифриза. Для полной замены в системе потребуется от 6 до 8 литров (в зависимости от объема двигателя) разбавленного до необходимой концентрации антифриза.

Система охлаждения двигателя Рено Логан: Описание конструкции

Необходимые инструменты

Теперь о том, что понадобиться для выполнения замены. Это зависит от силовой установки, которой укомплектован Рено Логан.

Для 8-клапанных моторов никаких особых приспособлений не требуется, все, что понадобиться – это:

• Набор ключей рожковых и накидных (от 8 до 21);
• Набор головок и вороток с трещоточным механизмом;
• Мощная плоская отвертка;
• Антифриз;
• Емкость для слива;
• Ветоши;
• Домкрат;
• Новый водяной насос с прокладкой;
• Термостойкий герметик (не обязательно);
• Нож.

ПОПУЛЯРНОЕ У ЧИТАТЕЛЕЙ: Как промыть систему охлаждения двигателя

Что касается 16-клапанных силовых установок, то помимо указанных инструментов потребуются дополнительно еще и специальные приспособления – для фиксации распредвалов и коленчатого вала.

Рекомендации по выбору клапана и прокладки
