Снятие радиатора двигателя 1,4-1,6(8V) | Renault

Лада Ларгус. Снятие и разборка топливного модуля двигателя 1,6 (8V)

Система охлаждения двигателя Рено Логан: Описание конструкции

Устранение поломок

как снять и способы тюнинга

В любом автомобиле решётка радиатора — это один из тех элементов, которые бросаются в глаза при первом взгляде на машину. Он расположен на фронтальной части авто и поэтому так заметен. «Выражение лица» автомобиля также очень сильно зависит от того, как выглядит радиаторная решётка.

Именно по этой причине многие владельцы авто меняют её или осуществляют тюнинг, чтобы придать своей машине некоторую индивидуальность. Решётка радиатора «Лады Гранты» — не исключение. Можно увидеть множество попыток усовершенствовать её различными способами.

Многие владельцы жалуются, что в этой модели практически отсутствует защита радиатора от пыли и грязи, попадающих извне. Грамотный тюнинг помогает устранить эту проблему.

Как снять радиаторную решётку у «Лады Гранты»

Перед тем как делать тюнинг этого элемента, давайте разберёмся, как его можно снять с машины.

Решётка радиатора «Лады Гранты» может сниматься 2 способами. По классическому методу действовать нужно следующим образом:

снять передний бампер;
с его внутренней стороны отвернуть гайки крепления решётки, их — 9 штук;
под фарами щелчком открыть2 фиксатора.

Второй способ дает возможность обойтись без демонтажа переднего бампера. Алгоритм выглядит следующим образом:

сверху решётки отвернуть6 болтов;
отогнуть её, просунуть руку, найти наощупь 4 болта по верху и 5 гаек внизу — для этого понадобится гаечный ключ «восьмёрка»;
под фарами при помощи отвёртки открыть2 фиксатора.

После того демонтажа можно начинать тюнинг. После него установка выполняется в обратном порядке.

Тюнинг с использованием хозяйственной сетки

Очень распространён тюнинг фронтальной части автомобиля «Лада Гранта» с использованием хозяйственной сетки «Рабица». Такую сетку можно купить в любом хозяйственном магазине — она может быть металлической или пластиковой.

Выбираем вариант с некрупными ячейками

Это важно, чтобы избежать попадания лишней пыли под капот машины

Дальше нужно действовать по несложному алгоритму:

одним из описанных выше способов снять решётку радиатора;
срезать все горизонтальные и вертикальные перемычки, оставить только внешний каркас;
при помощи холодной сварки заделать все отверстия, которые получились после того, как были срезаны перемычки;
зачистить поверхность от всех неровностей и заусенцев;
вырезать сетку по размеру и закрепить её к каркасу. Если сетка пластиковая, можно её просто приклеить. Если она из металла — разогреть каркас, чтобы он не лопнул, и прикрутить сетку самонарезами;
выполнить окрашивание и ждать высыхания. На этом тюнинг можно считать законченным.

Установка решётки радиатора на автомобиль «Лада Гранта»

После окончания тюнинга решетка радиатора «Лады Гранты» устанавливается обратно. Для этого ставится готовая деталь в штатный проём перед радиатором и закрепляется при помощи гаек, болтов и фиксаторов. Далее нужно проверить, насколько правильно выполнена посадка и осмотреть фронтальную часть машины на предмет неровностей, заусенцев и выступов. Если таковые будут найдены, зачистить их надфилем или мелкой наждачкой.

Заключение

Тюнинг радиаторной решётки — хорошее средство сделать внешний вид машины более привлекательным, выделить её из общей массы, привнести оригинальности. От этого может ощутимо измениться визуальное восприятие вашего автомобиля при взгляде на него спереди.

Машина приобретет более современный, стильный и привлекательный экстерьер. Именно такие соображения движут теми владельцами авто, которые решаются на тюнинг.

В случае автомобиля «Лада Гранта» аргументом в пользу переделок такого типа является фактическое отсутствие защиты подкапотного пространства от попадающих спереди частиц грязи, пыли и влаги. Это вряд ли может пойти на пользу машине. Поэтому многие автолюбители прибегают к изготовлению защиты для радиатора своими руками.

Образование: среднее специальное. Специальность: автослесарь. Профессиональная диагностика, ремонт, ТО легковых авто зарубежного производства 2000-2015 г.в. Большой опыт работы с Японскими и Немецкими авто.

Смена лампочки

Если не горит лампочка подсветки регуляторов, то сперва нужно проверить предохранители. Лампа подсветки центральной панели — одна. Отсутствие повреждённых предохранителей означает, что необходима замена лампочки.

Снять накладку магнитолы.
Аккуратно поддев отвёрткой, снять серую панель.
Снять ручки, которыми управляется вентилятор, обдув и печка.
Открутить шурупы крепления модуля.
Модуль выдавить внутрь, а верхнюю часть вынуть наружу.
Отжать защёлки по бокам и отогнуть панель. Снять панельку затруднительно, достаточно просто отогнуть.
Вот тут и обитает лампочка подсветки. Заменить её на новую и собрать все в обратном порядке.

После несложной процедуры лампочка подсветки снова работает.

В ходе разбирательства с системой охлаждения/нагревания я пришел к выводу, что для повышения температуры в салоне зимой необходимо заменить печку. Термостат новый (старый вроде как подвисал), антифриз заменен, как тут недавно выяснилось — бачок расширительный целый и без намеков. И воздух спускал неоднократно. Но зимой все равно на мой взгляд недостаточно тепло, особенно читая как у других логан пышет жаром. Решил хоть печку махнуть, может забилась за 8 лет-то. Изначально меня мучила дилемма: провести промывку системы и заменить только печку, или заменить ещё основной радиатор, поскольку у него сломано одно верхнее крепление и герметичность обеспечивает нашлепка из холодной сварки, а за положение в пространстве отвечает стальная проволока-растяжка. Нюанс в том, что при промывке с большой долей вероятности радиатор печки забивается, поскольку имеет наиболее узкие каналы. Так что промывать стоит со старым радиатором печки. Опять же фабричные составы для промывки добавляются в антифриз, что подразумевает его безвозвратную потерю и заливку нового. Но с другой стороны претензий к основному радиатору кроме неэстетичности и нештатности крепления у меня нет, а вот бюджет мероприятия при замене обоих радиаторов стремительно возрастает. Хотя в поездке на юг в волгоградских пробках пару-тройку раз температура ползла на 6 делений, там и было за 35’C. Грешу на шубу между радиаторами кондера и основным, тем более что расстояние между ними мизер — радиатор кондера вмят внутрь. Надо снимать бампер, разбирать их и смотреть что там, промывать. Судя по видео, просмотренному сегодня, кондерный крепится к основному двумя торксовскими винтами со стороны бампера. А сегодня мучая поиск на логан.ру я наткнулся на интересную мысль — при замене печки не нужно сливать антифриз, а надо просто зажать патрубки. Гениально! Самый тупой и простой вариант, как раз для меня, тем более что есть чем зажимать. Получил заказанный радиатор, клипсу взамен поломанной для облицовки стойки, прикупил по дороге литр антифриза и бутыль дистиллята.

Радиатор отопления лузар 954р Фиксатор обшивки передней стойки 190р Антифриз тотал 360р Вода дистиллированная 40р

Основной радиатор (с кондером до 08г) лузар

1600 + 3л конц.антифриза, промывка и много геморроя в ожидании пока трижды остынет ОЖ.

Снимаем радиатор отопителя для замены при обнаружении течи охлаждающей жидкости через радиатор. Сливаем охлаждающую жидкость (см. «Замена охлаждающей жидкости»). Снимаем комбинацию приборов (см. «Снятие комбинации приборов»). Снимаем нижнюю облицовку консоли панели приборов (см. «Снятие панели приборов»). С левой стороны консоли вынимаем пистон крепления коврового покрытия к кронштейну поперечной балки…

…и отгибаем край покрытия.

Головкой «на 13» отворачиваем два болта нижнего крепления кронштейна поперечной балки (для наглядности панель приборов снята).

Через отверстие в панели приборов (под комбинацию приборов) ключом «на 13» отворачиваем две гайки верх него крепления кронштейна поперечной балки.

Вынимаем жгут проводов из держателей, расположенных на внутренней стороне кронштейна, и снимаем кронштейн поперечной балки.

Почему не происходит включения охлаждения салона?

Замена отопительного радиатора на «Рено Логан»

Замена радиатора печки (отопителя) Рено Логан + видео

Снятие радиатора Рено Логан 2005

Снимаем радиатор для проверки его на герметичность (при подозрении на
течь) или замены при повреждении, а также для доступа к конденсатору
системы кондиционирования.
Подводящий и отводящий шланги радиатора крепятся к его патрубкам
одноразовыми хомутами, поэтому при последующей установке радиатора
хомуты необходимо заменить новыми — червячными (диаметром 40 мм).
Cливаем охлаждающую жидкость (см.«Замена
охлаждающей жидкости»). Снимаем вентилятор радиатора (см.«Снятие
вентилятора радиатора»).
Расстегнув хомут (см.«Замена
охлаждающей жидкости») крепления подводящего шланга радиатора…

…снимаем шланг с патрубка радиатора.
На автомобиле без кондиционера головкой «на 10» отворачиваем…

…две гайки кронштейнов верхнего крепления радиатора к верхней поперечине
рамки радиатора.
На автомобиле с кондиционером снимаем передний бампер (см.«Снятие
переднего бампера») и отворачиваем две гайки кронштейнов верхнего
крепления радиатора (см. выше).

Ключом «на 7» отворачиваем саморез крепления конденсатора к левому бачку
радиатора.
Аналогично отворачиваем саморез крепления конденсатора к правому бачку
радиатора.
В нижней части пластмассовых бачков радиатора выполнены пазы, в которые
входят кронштейны конденсатора системы кондиционирования.
Наклоняя верхнюю часть радиатора к двигателю, выводим шпильки
кронштейнов его верхнего крепления из отверстий верхней поперечины рамки
радиатора…

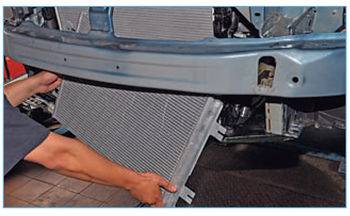

Сдвигая конденсатор вверх…

…выводим кронштейны 2 конденсатора системы кондиционирования из пазов 1
радиатора…

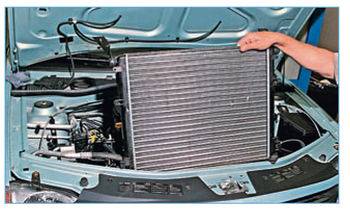

…и вынимаем радиатор из моторного отсека вместе с нижними резиновыми
подушками его крепления.

Снимаем с пальцев радиатора кронштейны верхнего крепления…

…и резиновые подушки нижнего крепления.
При необходимости вынимаем резиновые подушки из кронштейнов верхнего
крепления. Потрескавшиеся, потерявшие упругость подушки заменяем.
Герметичность радиатора проверяем в ванне с водой. Заглушив патрубки
радиатора отрезками шлангов с деревянными пробками, подводим к нему
через одну из пробок сжатый воздух под давлением около 0,1 МПа (1 кгс/см2)
и опускаем радиатор в ванну с водой, не менее чем на 30 с. При этом не
должно наблюдаться травление (пузырьков) воздуха. Негерметичный радиатор
заменяем новым.
Устанавливаем радиатор в обратной последовательности.
Если резиновые подушки нижнего крепления радиатора снялись вместе с ним,
то при установке радиатора сначала вставляем подушки в отверстия
подрамника.
Заливаем охлаждающую жидкость в систему охлаждения и доводим уровень
жидкости в бачке до нормы«Замена
охлаждающей жидкости».

99 ..

Подготовка к замене антифриза на Рено Логан

Когда жидкость приобретет грязноватый цвет и станет резко и неприятно пахнуть, нужно ее менять. Это может случится уже на 50 — 60 тысячах пробега.

Тут же встает вопрос какой антифриз выбрать. На эту тему смотрите тест от программы Главная Дорога.

Одни из лучших брендов — это Liqui Moly Langzeit GTL12 Plus, SINTEC LUX G12, Felix Carbox G12

Также можно обратить внимание на фирмы Shell, Texaco, Total, Лукойл и BASF

Помните, что цвет охлаждающей жидкости ни на что не влияет, потому что все они изначально являются жидкостями без цвета. Придание им синего или зеленого цвета остается на усмотрение производителя.

Перечислим инструменты, которые понадобятся для, чтобы заменить антифриз на Рено Логан.

Понадобятся инструменты и материалы

антифриз 5,5 литров;
любой набор рожковых или накидных ключей;
плоскогубцы;
шлицевая отвертка;
червячные хомуты с диаметром 35 — 50 мм — 4 шт.;
тазик или обрезанная невысокая пластиковая канистра объемом 6 л для сливания плохого антифриза;
пластиковая воронка, хотя можно и пластиковую бутылку обрезать;
перчатки для обслуживания автомобиля;
тряпочки или ветошь.

Для сливания лучше расположить Логан над смотровой ямой или заехать на эстакаду. Если такой возможности, что чаще всего и происходит, то стелем под машину покрывало, чтобы на него можно было лечь. При этом не забудьте поставить на скорость, на ручник и упоры под колеса Вашего авто.

Перед тем, как сливать старую охлаждающую жидкость, нужно дать двигателю остыть, чтобы в системе охлаждения не было избыточного давления. Пока двигатель остывает, можете снять защиту картера под двигателем, если она присутствует. Затем подставьте емкость для отработанной охлаждайки под место слива.

Если Вы не довели двигатель до полного остывания, то лучше стравить лишнее давление, открыв крышку расширительного бачка охлаждающей жидкости. Будьте осторожны, потому что может выйти излишний пар, который лучше не вдыхать. Затем закройте крышку расширительного бачка, чтобы уменьшить первоначальный поток жижи при откручивании сливного шланга. После откручивания этого шланга крышку бачка нужно снять.

Замена радиатора охлаждения рено сандеро своими руками

Снимаем радиатор для проверки его на герметичность (при подозрении на течь) или замены при повреждении. Работу выполняем на смотровой канаве или эстакаде. Снимаем передний бампер (см. «Снятие переднего бампера на автомобиле Logan»; «Снятие переднего бампера на автомобилях Сандеро и Сандеро Степвей»). Cливаем охлаждающую жидкость (см. «Замена охлаждающей жидкости двигателя 1,4-1,6 (8V)»). Снимаем вентилятор радиатора (см. «Снятие вентилятора радиатора»).

Раздвижными пассатижами разжимаем хомут крепления подводящего шланга…

…и снимаем шланг с патрубка радиатора. Конденсатор системы кондиционирования воздуха установлен в пластмассовых лапках, выполненных за одно целое с пластмассовыми бачками радиатора. Для снятия конденсатора, не отсоединяя от него трубок подвода и отвода хладагента…

…отверткой поджимаем фиксатор верхнего кронштейна конденсатора и нижнего (на фото не виден). Приподнимаем левую часть конденсатора так, чтобы фиксаторы кронштейнов оставались бы в поджатом положении. Те же операции выполняем на правой стороне конденсатора, после чего приподнимаем конденсатор, выводя его кронштейны из лапок радиатора…

…и осторожно опускаем конденсатор на пол, стараясь не повредить соединяющие его трубки

Головкой «на 10» отворачиваем болт крепления левого кронштейна верхнего крепления радиатора…

…и снимаем кронштейн с резиновой подушкой с левого штифта радиатора. Аналогично снимаем правый кронштейн с правого штифта радиатора. Приподнимаем радиатор так, чтобы резиновые подушки нижнего крепления вышли из отверстий поперечины подрамника…

…и вынимаем радиатор из моторного отсека.

Снимаем со штифтов радиатора резиновые подушки нижнего крепления радиатора. При необходимости вынимаем резиновые подушки из кронштейнов верхнего крепления. Потрескавшиеся, потерявшие упругость подушки заменяем. Герметичность радиатора проверяем в ванне с водой. Заглушив патрубки радиатора деревянными пробками, подводим к нему через одну из пробок сжатый воздух под давлением около 0,1 МПа (1 кгс/см 2 ) и опускаем радиатор в ванну с водой, не менее чем на 30 с. При этом не должно наблюдаться травление (пузырьков) воздуха. Негерметичный радиатор заменяем новым. Устанавливаем радиатор в обратной последовательности. Если резиновые подушки нижнего крепления радиатора снялись вместе с ним, то при установке радиатора сначала вставляем подушки в отверстия подрамника. Заливаем охлаждающую жидкость в систему охлаждения и доводим уровень жидкости в бачке до нормы.

Источник

Пошаговая инструкция

Автосервисы по замене радиатора кондиционера Renault Logan

Сервис м. Сходненская

Обслуживание и ремонт Renault в соответствии с требованием производителей и сохранением гарантийных обязательств. Компьютерная диагностика, шиномонтаж, мойка, кузовной цех

c 09:00 до 20:00

Цена:

Замена радиатора кондиционера от 3000 руб.

Техцентр м. Бабушкинская

Ремонт и обслуживание Renault. Точная диагностика. Проведение ТО. Все виды слесарного и агрегатного ремонта. Сход-развал. Наши специалисты — профессионалы своего дела!

c 09:00 до 21:00

Цена:

Замена радиатора кондиционера от 5200 руб.

Сервис в Южном Бутово

Сервис оказывает широкий спектр услуг по диагностике, ТО и ремонту Рено (начиная с 2000 года выпуска), кроме кузовных работ. Гарантия на нашу работу и запчасти — 24 месяца!

c 08:00 до 21:00

Цена:

Замена радиатора кондиционера от 2800 руб.

Сервис м. Котельники

Современный техцентр по ремонту и обслуживанию Renault и других иномарок. Ремонт ДВС, ГБЦ, гильзовка, замена ГРМ (ремень, цепь), турбин, АКПП, МКПП, редукторов, мостов, реек. Кузовной ремонт и покраска. Шиномонтаж и автомойка

c 10:00 до 21:00

Цена:

Замена радиатора кондиционера от 2500 руб.

Автотехцентр м. Балтийская

Оказывам широкий спектр услуг по постгарантийному техобслуживанию, диагностике и ремонту автомобилей Renault, за исключением жестяных и покрасочных работ.

c 08:00 до 21:00

Цена:

Замена радиатора кондиционера от 3000 руб.

Автотехцентр в Новокосино

Полный спектр услуг, кроме кузовного ремонта: слесарный ремонт, диагностика, ремонт агрегатов Рено и многое другое. Запчасти на выбор (новые, б/у, оригинал, качественные аналоги).

c 08:00 до 21:00

Цена:

Замена радиатора кондиционера от 2800 руб.

Сервис в Митино

Сервис занимается ремонтом и обслуживанием автомобилей Renault. Запись на ремонт или ТО в день обращения! Гарантия 24 месяца!

c 09:00 до 21:00

Цена:

Замена радиатора кондиционера от 2500 руб.

Техцентр м. Медведково

Техцентр осуществляет полный комплекс услуг по ТО и ремонту Рено и др. иномарок. Кузовные и малярные работы.

c 08:00 до 21:00

Цена:

Замена радиатора кондиционера от 2800 руб.

Автотехцентр в Отрадном

Cервис по техническому обслуживанию и ремонту автомобилей ведущих мировых производителей, включая автомобили марки Renault

c 08:00 до 21:00

Цена:

Замена радиатора кондиционера от 4320 руб.

Автотехцентр в г. Королёв

Широкий спектр услуг: послегарантийное ТО, слесарный и агрегатный ремонт Рено, кроме кузовных работ. Работаем без выходных.

c 08:00 до 21:00

Цена:

Замена радиатора кондиционера от 2800 руб.

Автотехцентр в Перово

Автотехцентр предлагает свои клиентам диагностику, ТО и ремонт Рено. Даем гарантию 24 месяца!

c 08:00 до 21:00

Цена:

Замена радиатора кондиционера от 2800 руб.

Автосервис в Братеево

Техническое обслуживание, диагностика, слесарный и агрегатный ремонт любой сложности автомобилей Рено. На все работы даем гарантию 24 месяца!

c 08:00 до 21:00

Цена:

Замена радиатора кондиционера от 2800 руб.

Снятие радиатора отопителя Рено Логан

Снимаем радиатор отопителя для замены при обнаружении течи охлаждающей жидкости через радиатор. Сливаем охлаждающую жидкость (см. «Замена охлаждающей жидкости Рено Логан»). Снимаем комбинацию приборов (см. «Снятие комбинации приборов Рено Логан»). Снимаем нижнюю облицовку консоли панели приборов (см. «Снятие панели приборов Рено Логан»). С левой стороны консоли вынимаем пистон крепления коврового покрытия к кронштейну поперечной балки…

…и отгибаем край покрытия.

Ключом «Torx T-20» отворачиваем винт крепления прижимной пластины трубок радиатора отопителя.

Вынимаем трубки из отверстий бачка радиатора отопителя.

На наконечниках трубок установлены резиновые уплотнительные кольца.

Ключом «Torx T-20» отворачиваем два самореза крепления радиатора.

Отжав три защелки…

…вынимаем радиатор из корпуса отопителя.

Перед установкой радиатора заменяем резиновые уплотнительные кольца на наконечниках трубок. Устанавливаем радиатор отопителя в обратной последовательности

Этапы замены охлаждающей жидкости Рено Логан

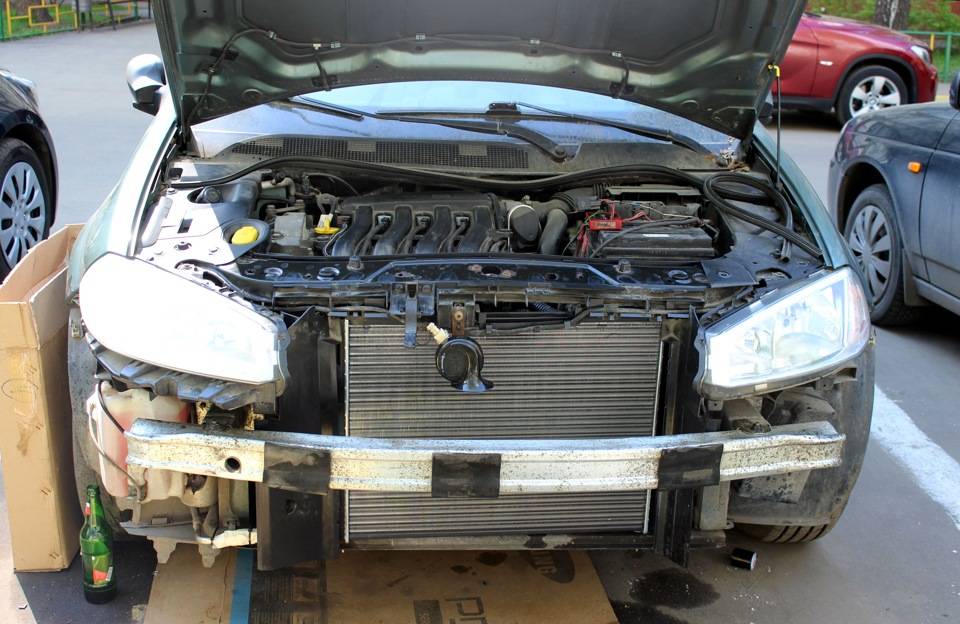

Снятие радиатора двигателя 1,4-1,6(8V) Рено Логан, Сандеро

Снимаем радиатор для проверки его на герметичность (при подозрении на
течь) или замены при повреждении.
Работу выполняем на смотровой канаве или эстакаде.
Снимаем передний бампер (см.«Снятие
переднего бампера на автомобиле Logan»;«Снятие
переднего бампера на автомобилях Сандеро и Сандеро Степвей»).
Cливаем охлаждающую жидкость (см.«Замена
охлаждающей жидкости двигателя 1,4-1,6 (8V)»).
Снимаем вентилятор радиатора (см.«Снятие
вентилятора радиатора»).

Раздвижными пассатижами разжимаем хомут крепления подводящего шланга…

…и снимаем шланг с патрубка радиатора.
Конденсатор системы кондиционирования воздуха установлен в пластмассовых
лапках, выполненных за одно целое с пластмассовыми бачками радиатора.
Для снятия конденсатора, не отсоединяя от него трубок подвода и отвода
хладагента…

…отверткой поджимаем фиксатор верхнего кронштейна конденсатора и нижнего
(на фото не виден).
Приподнимаем левую часть конденсатора так, чтобы фиксаторы кронштейнов
оставались бы в поджатом положении.
Те же операции выполняем на правой стороне конденсатора, после чего
приподнимаем конденсатор, выводя его кронштейны из лапок радиатора…

…и осторожно опускаем конденсатор на пол, стараясь не повредить
соединяющие его трубки.

Головкой «на 10» отворачиваем болт крепления левого кронштейна верхнего
крепления радиатора…

…и снимаем кронштейн с резиновой подушкой с левого штифта радиатора.
Аналогично снимаем правый кронштейн с правого штифта радиатора.
Приподнимаем радиатор так, чтобы резиновые подушки нижнего крепления
вышли из отверстий поперечины подрамника…

…и вынимаем радиатор из моторного отсека.

Снимаем со штифтов радиатора резиновые подушки нижнего крепления
радиатора.
При необходимости вынимаем резиновые подушки из кронштейнов верхнего
крепления. Потрескавшиеся, потерявшие упругость подушки заменяем.
Герметичность радиатора проверяем в ванне с водой. Заглушив патрубки
радиатора деревянными пробками, подводим к нему через одну из пробок
сжатый воздух под давлением около 0,1 МПа (1 кгс/см2) и
опускаем радиатор в ванну с водой, не менее чем на 30 с. При этом не
должно наблюдаться травление (пузырьков) воздуха. Негерметичный радиатор
заменяем новым.
Устанавливаем радиатор в обратной последовательности.
Если резиновые подушки нижнего крепления радиатора снялись вместе с ним,
то при установке радиатора сначала вставляем подушки в отверстия
подрамника.
Заливаем охлаждающую жидкость в систему охлаждения и доводим уровень
жидкости в бачке до нормы.

170

171

176

..

Замена радиатора на рено логан: шаг за шагом

Сразу хотелось бы оговориться, что не стоит ожидать легкой «прогулки». Установить новый радиатор – это не самая простая задача. Но если иметь под рукой необходимый инструмент, желание во всем разобраться своими силами и несколько часов свободного времени, то все реально. При этом вам обязательно будет греть душу перспектива сэкономить несколько тысяч рублей на посещении СТО.

Итак, приступим:

Сразу же готовьте необходимый инструмент – пассатижи, отвертку, наборы ключей и головок, а также компрессор. Не лишним будет надеть прорезиненные тонкие перчатки – они надежно уберегут руки от возможных механических воздействий и действия охлаждающей жидкости.
Сливайте жидкость (воду, тосол, антифриз) из системы охлаждения.
Найдите с левой и правой стороны по три крепежных винта, которые фиксируют нижний брызговик силового узла и передний бампер. Открутите винты и отложите в сторону. К слову, не лишним будет сразу подготовить какую-нибудь емкость для сбора мелких элементов (гаек, болтов и так далее).
Снимайте нижние элементы брызговиков мотора.
С помощью отвертки поддевайте с левой и правой стороны бампера фиксирующие пистоны.
Откручивайте три фиксирующих винта, которые стягивают подрамник и бампер.
Откручивайте винты, фиксирующие передние крылья, бампер и кузов машины. Они расположены непосредственно в углубления передних колес (слева и справа).
Выкручивайте винты крепления, расположенные снизу машины.
Выкручивайте и сразу доставайте четыре винта, которые крепят облицовку радиатора охлаждения и раму.
Демонтируйте передний бампер (обычно он идет в сборном виде вместе с облицовочной частью).
Выкручивайте крепежные болты, которые фиксируют кронштейн бачка гидроусилителя руля.
Временно отодвиньте бачок гидроусилителя руля, чтобы он не мешал дальнейшей работе.
Разожмите держатель и вытягивайте шланг, соединяющий с бачком, который мы только что отсоединили.
Разожмите крепеж трубки компрессора кондиционера. После этого стягивайте трубку и отводите в сторону.
Найдите колодку жгута проводов и отбросьте ее от дополнительного резистора.
Найдите электродвигатель вентилятор и вытягивайте с него колодку.
Стягивайте жгут с проводами из фиксатора.
Сделайте аналогичное действие для держателя, который находится на корпусе вентилятора.
Отожмите фиксатор, слегка приподнимите левую часть корпуса вентилятора и извлеките его.
Аналогичным образом вытягивайте правую часть корпуса вентилятора.
Снимайте корпус и вентилятор, убирайте узел в сторону.
Найдите фиксирующий хомут на пароотводящем шланге и сдавите его «лепестки» с помощью плоскогубцев. После послабления затяжки можно перемещать хомут к низу шланга.
Отключайте шланг от патрубка, который находится на радиаторе.
Откручивайте болт, который крепит между собой радиатор охлаждения и радиатор кондиционера.
Выкручивайте болт, расположенный с левой стороны на крепежном кронштейне радиатора охлаждения.
Снимайте фиксирующий кронштейн, расположенный с левой стороны радиатора.
Таким же способом снимайте правый фиксирующий кронштейн.
Разъединяйте радиаторы охлаждения и кондиционирования. Для этого радиатор кондиционера немного приподнимите и выведите проушины из специальных фиксаторов. Учтите, что фиксаторы на радиаторе охлаждения находятся по разным сторонам – слева и справа.
Снимайте радиатор. При необходимости сразу же замените опорные подушки при наличии на них повреждений (разрывов или трещин).
Промойте (отремонтируйте) старый радиатор, если собирайтесь возвращать его на место. Если же повреждения слишком большие, то готовьте новый узел.
Проверьте герметичность радиатора. Для этого с помощью заглушки (специальной) пробки закупорьте патрубок. После этого к другому выходу подключайте компрессор и создавайте давление около 0,1 МПа. После этого опускайте радиатор в ванную с водой на 30-60 секунд. Отсутствие пузырьков говорит о пригодности узла к эксплуатации.
Возвращайте все элементы конструкции в обратной последовательности.
Заливайте охлаждающую жидкость и избавляйтесь от воздушных пробок.

Причины замены отопительных радиаторов в «Рено Логан»

Причин, по которым автолюбителю придётся менять отопительный радиатор, может быть две:

радиатор отопителя потёк;
радиатор отопителя засорился.

Утечки в отопительных радиаторах возникают из-за механических повреждений или из-за коррозии. Чаще всего течь возникает там, где трубки теплообменника припаяны к радиаторному бачку. Но если радиатор подвергается ударам или очень сильной и длительной вибрации, то трещины могут возникнуть в любом месте этого устройства.

Течь в отопительных радиаторах «Рено Логан» возникает от механических повреждений и сильной вибрации

Засорение радиаторных каналов — вторая причина замены радиатора. Для того чтобы эти каналы забились грязью до абсолютной непроходимости, требуется много времени, а выявить эту неисправность можно только методом исключения. Если все компоненты отопительной системы работают нормально, но печка всё равно не греет, значит, проблема в забившемся радиаторе, который пора заменить.

Замена радиатора

отопителя наРено Логан ,Сандеро,Лада Ларгус Кайфовые знания о Рено …

Причина плохой работы печки на Рено Логан, Сандеро, Дастер, Ларгус

Почему же печка

плохо греет наРено Логане Сандеро ,Лада Ларгус, Ниссан Альмера G15, можно узнать из этого…

Если радиатор «Рено Логан» засорился, промыть его практически невозможно

Замена радиатора Рено Логан: процесс, описание, артикул

Перейти к контенту

В процессе долгой эксплуатации Renault Logan может возникать необходимость заменить радиатор. Связано это может быть с обоями герметичности либо же повреждением сот.

Процесс замены

Снять радиатор охлаждения Renault Logan не так уже тяжело, но и непростой этот процесс. Многие бывалый автомобилисты проводят его самостоятельно без всяких инструкций, а вот начинающему автомобилисту данная фото инструкция очень поможет. Фото инструкция:

В радиаторе имеется охлаждающая жидкость, которую необходимо слить. Для этого демонстрируем нижнюю защиту двигателя и откручиваем сливную пробку.
Отсоединяем хомут крепления подводящего и отводящего патрубка. Снимаем патрубки с радиатора.
Если на автомобиле установлен кондиционер необходимо будет снять передний бампер.
Откручиваем два болта крепления радиатора к рамке радиатора.
С нижней части также необходимо открутить два крепления.
Для автомобилей с кондиционером необходимо отодвинуть в сторону конденсатор.
Вынимаем радиатор с пазов, и снимаем с автомобиля.
Перед установкой нового радиатора необходимо заменить резиновые подушки.
Закручиваем крепление радиатора и подсоединяем патрубки охлаждающей системы.

Заливаем антифриз и прокачиваем систему.

Вывод

Как видно провести замену радиатора на Renault Logan может практически любой автомобилист при наличии минимальных навыков знаний автомобиля. Данный процесс занимает в среднем около 2-3 часов.

Март 2020
Февраль 2020
Январь 2020
Август 2018
Июль 2018
