Регулировка ручного тормоза Рено Дастер

Как снять тормозной барабан рено дастер

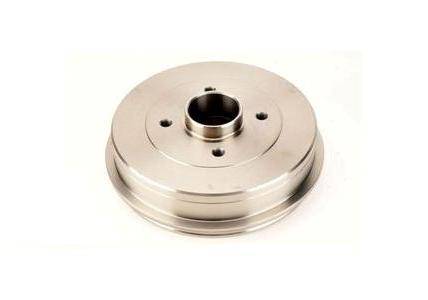

Тормозной барабан – одна из главных запчастей, отвечающая за плавное сбавленные скорости передвижения и торможение машины. Сегодня в т/с тормоз такого типа в основном устанавливается или на малолитражках или на заднюю ось. Почти всегда тормозной барабан применяют на грузовых авто или автобусах. Об особенностях и достоинствах барабанной тормозной системы пойдёт речь ниже.

Плюсы и минусы барабанной тормозной системы

Рассмотрим основные плюсы и отрицательные стороны барабанного элемента в сравнении с дисковой системой.

Плюсы:

• высокая степень защиты элементов от загрязнения, что увеличивает срок службы устройства;
• на крупногабаритных транспортных устройствах, благодаря большей площади контакта с поверхностью, такая деталь позволяет более эффективно тормозить.

Минусы:

• эффективность работы устройства резко падает при сильном нагреве, что крайне негативным образом сказывается при вождении автомобиля на высоких скоростях;
• нет системы вентилирования, что приводит к увеличению количества газовой среды между колодками и барабанами и, как следствие, мешает процессу торможения.

Renault Duster de dust 1.6 ГБОAdact Бортжурнал Задние тормозные колодки

Где то в прошлом году, в декабре появился скрип пр начале движения! Даже через музыку в салоне было его слышно. После разгона он пропадал и появлялся после пару минут простоя на дороге. После вывешивания заднего правого колеса и при попытке его покрутить, сразу было выявлен очаг «зла». Наверное колодки подумал и решил их посмотреть…Но не тут то было! Я не смог снять тормозной барабан. Он прилип к ступице, что я просто боялся его расколоть при ударах молотком. После такого танца с бубном, решился даже снять всю ступицу вместе с подшипником. Открутил ступичную гайку и как в роликах с ютуба, прикрутил трос 3мм колесными болтами, затем вставил домкрат и пытался стащить все это дело. Но после обрыва этого троса, решил пока забить ибо нужен все же другой подход к делу.В итоге вроде и скрип поутих со временем. Да и пробег тогда еще только к 40тк наверное подходил. Что и успокаивало. Затем стал пропадать ручник…перед техосмотром я его еще смог подтянуть, но вот в последнее время он опять таки не удерживал машину. Было решено все же добраться до колодок. И опять неудача. Второй раз я опять ручными средствами его не осилил. Почитав форумы, я понял, что я такой не один. У кого то барабаны аж сами слетают, а кто то мудохается весь день!Раунд третий принес свои плоды… Вывесил колеса по диагонали и на скорости с педалью в пол, тормозя ручником, он все же с громким щелчком, сдвинулся с «мертвой точки». А второй пришлось немного подубасить резиновой кувалдой…победа все же произошла!Грязи там оказалось довольно таки много. Колодки сточились почти в ноль и это на 46ткм. На одной даже металл уже только начал шлифовать барабан!

А всему виной такого исхода — это заклинивший рычаг троса ручника. Это известная проблема. Ситуевина такая происходит…При использовании ручника, колодка остается разжатой и возвратные пружины не могут осилить этот заклинивший рычаг. В итоге после периодических таких циклов, колодки истираются быстрее обычного…

Полный размерРуками еле расшатал это рычагСледующая засада, это выбор новых колодок! А вернее отсутствия — этого самого выбора! У официалов эти самые колодки стоят где то 3700 рупий. Если забивать код этого изделия, то там вообще 7р может выдать(напр Экзист) А если смотреть аналоги, то вообще белебирда. Наши колодки должны быть размером 230мм, а аналоги идут 203мм. Люди покупают такие колодки и при замене офигивают…как так то! Да еще и фиксатор троса ручника на дастере то, ферзиперстовый мля. Такие не каждый делает…только бош и он же оригинал))) Поэтому выбора два — купить оригинал или клепать накладки от ваза классики. Хотел уже пойти последним путем, но случайно обнаружил колодки Асам, похожие на наши Дастеровские.Да, некоторые не хвалят Асам, но пока больше альтернативы нет. Даже если они сотруться быстро, наклепаю тогда нах САМ!)))… A sam сделать сможешь? (шутка)Короче, на вид довольно таки качественно сделано то…По сравнении есть такие моменты.

Renault Duster Замена колодок тормозных механизмов передних колес

Барабанные тормоза: как они устроены и как их ремонтировать

Барабаны, конечно, давно проиграли эволюционную войну дискам, но по сей день достаточно активно используются на недорогих и легких машинах. Все Лады, Renault Logan, VW Polo sedan, Skoda Rapid, Daewoo Matiz – список вполне современных моделей, использующих эти архаичные, но долговечные тормозные механизмы, будет очень длинным. А значит – нелишне знать, как они устроены, почему ломаются и как чинятся. После теоретической подготовки отправимся в ремзону, где обследуем барабаны редкого китайского седанчика Chery Jaggi, более известного в России под именем QQ.

Конструкция барабанных тормозов

К ардинально барабанные тормозные механизмы не изменились с момента их массового появления в 1902 году благодаря Луи Рено. Правда, привод у тех тормозов был тросовый, а потому они были исключительно механическими. Плюс у них не было автоматической регулировки, так что шофер должен был регулярно проверять зазор между колодками и барабаном. Но принципиальная конструкция, повторюсь, изменилась минимально.

Опишем здесь самую распространенную, классическую конструкцию барабанного тормозного механизма. Есть тормозной щиток, который жестко закреплен на кожухе заднего моста или цапфе колеса, и он не вращается. Также есть барабан, который закреплен на ступице колеса и вращается вместе с ней и колесом.

Тормозные колодки установлены на тормозном щитке. С одной стороны колодки опираются на оси, с другой – на поршни рабочего тормозного цилиндра (это хорошо видно на фотографиях). Когда нажимают на педаль тормоза, тормозная жидкость раздвигает поршни в рабочем цилиндре, а те в свою очередь раздвигают тормозные колодки. Колодки прижимаются к поверхности барабана и автомобиль замедляется. На колодки приклеены или приклепаны фрикционные накладки. Чтобы колодки не выпали, установлены прижимные пружины.

Приятным моментом данной конструкции является то, что одна из колодок имеет свойство подклинивания (ее называют активной). Если привести пример, то представьте себе колесо автомобиля, хорошенько раскрутите его и попробуйте вставить рукой какой-нибудь предмет между колесом и аркой: с одной стороны предмет будет выталкиваться, а с другой – еще больше затягиваться в пространство между колесом и аркой, тем самым подклинивая колесо. Та же ситуация и с колодками.

Вторую колодку (пассивную) барабан отталкивает, и ее эффективность ниже первой – это, напротив, неприятный момент. Чтобы скомпенсировать разницу, фрикционная накладка пассивной колодки больше по размерам активной колодки.

Чтобы колодки вернулись на исходную после торможения, на них установлены возвратные пружины. Зачастую, если задний тормозной механизм барабанный, то те же колодки задействуются при затягивании стояночного тормоза («ручника»). На одной из колодок имеется дополнительный рычаг, к которому крепится трос, при перемещении которого колодки разводятся.

На современных автомобилях барабанный тормозной механизм саморегулируемый. То есть не нужно раз во сколько-то тысяч км или после ремонта лезть, как на ЗИЛ 130, под автомобиль, чтобы измерить зазор между фрикционными накладками и барабаном.

На фото: ЗиЛ-130 ‘1966–74

Однако даже на современных авто стояночный тормоз все же регулировать необходимо. Потому распорная стойка, благодаря которой разводятся колодки при затягивании ручника, имеет свойство удлиняться или укорачиваться за счет вращения гайки (ее тоже хорошо видно на фото). Еще одним из положительных аспектов барабанных тормозов является площадь рабочей поверхности фрикционных накладок – она в любом случае больше по сравнению с дисковыми тормозами.

Но из-за особенностей условий работы (см. выше) износ накладок неравномерен, а значит, и усилие также будет изменяться с износом. В свою очередь никто не мешает увеличить рабочую площадь накладок за счет увеличения не только диаметра барабана, но и его ширины, а это бесспорный плюс. Этим с умением пользуются конструкторы грузовиков, для которых важней затормозить 20 тонн в пределах приличия, нежели тонкая связь между ногой водителя и ускорением замедления автомобиля.

Когда менять

Порядок замены деталей определяется техническим регламентом, который разрабатывается в отношении каждого автомобиля. При этом сроки проведения работ зависят также от стиля вождения.

При частом и активном торможении замена задних тормозных колодок на Рено Дастер производится раньше установленного срока. Кроме того, на продолжительность эксплуатации также влияет наличие системы ESP.

В среднем устанавливать новые компоненты на Дастер необходимо каждые 30-60 тысяч километров пробега

Однако до достижения указанного показателя рекомендуется обращать внимание на посторонние звуки. Если при торможении Дастер скрипит, то, вероятнее всего, причина шума обусловлена износом элементов

О необходимости замены этих деталей также свидетельствуют следующие явления:

• Резкое снижение уровня тормозной жидкости при условии отсутствия протечек.
• Резкое или слабое блокирование колес при нажатии на педаль тормоза.
• На узлах тормозной системы помимо пыли присутствует металлическая стружка.

Цена работы на сто

Примерная стоимость услуг, предлагаемых автосервисами по ремонту — от 600 рублей. Правильная замена износившихся деталей способствует более длительной эксплуатации. Обратный эффект наблюдается при некачественном, ненадлежащем отношении к работе. В таком случае выйдут из строя не только колодки, но и вероятнее всего повредится сам барабан, что повлечёт за собой существенные денежные затраты и более сложный ремонт. Чтобы определить износ, производители часто устанавливают устройства, которые определяют состояние элементов системы. При использовании электронных приспособлений используется индикатор на панели приборов. Механические устройства начинают при эксплуатации тормозной системы воспроизводить характерные звуки, служащие сигналом о необходимости диагностики. Замена необходима сразу на обоих колесах, для равномерного торможения автомобиля. Иначе водитель может не справиться с управлением, это приводит к серьёзным непоправимым последствиям. Установка новых задних колодок на дастере может быть необходима при следующих неисправностях:

• недостаточная или неравномерная тормозная сила;
• прихватывание тормозов после прекращения воздействия на педаль;
• чрезмерный ход педали тормоза;
• недостаточная интенсивность работы стояночного тормоза.

Ручник (стояночный тормоз) на Дастер — артикул, цена, из чего состоит

Замена троса требует покупки новой запчасти. Сейчас найти нужную деталь не составит проблемы. Стоимость такой запчасти как трос ручника может отличаться. Это зависит от предложений конкретного автомобильного магазина, от состояния детали (новая, поддержанная), колесной формулы рено дастер , она может быть 4×4 или 4×2. Цена не новой запчасти составляет 2500 рублей, новая модель дороже — от 3000 рублей. Артикул запчасти — 364003676R.

К основным элементам стояночного тормоза относят:

• рычаг, т.е. механизм, активирующий тормоз — 360108002R Renault;
• тросы, воздействующие на систему, приводящие к торможению.

Обычно в системе используются 3 троса, два из них соединяются с тормозными механизмами посредством специальных наконечников с гайками на конце, позволяющими регулировать длину привода, один непосредственно с рычагом. Активация и деактивация механизма происходит с помощью возвратной пружины, уравнителя или непосредственно на тормозном механизме.

Снятие тормозного барабана на Рено Дастер 4х4

Когда менять колодки, признаки износа

Конструкция тормозного механизма Рено Дастер Полноприводный Renault Duster имеет заднюю независимую многорычажную подвеску, передниприводная версия комплектуется торсионной полузависимой балкой. Вследствие этого есть различия в расположении и креплении троса ручника к колодкам

Важно учитывать, что задние колодки на Дастер 4х2 и 4х4 отличаются механизмом привода тормозов ручного тормоза. Минимально допустимый внутренний диаметр тормозного барабана составляет 229,5 мм, а новый барабан имеет номинал 228,5 мм

Максимальный диаметр указан на барабане Регламентно производить замену следует раз в 60 тыс

км. Однако стоит учитывать, что износ колодок зависит не от указаний производителя, а от качества колодок, степени износа тормозного барабана, нашего стиля вождения. Поэтому пробег не будет показателем износа. Основные признаки изношенных задних колодок:

Максимальный диаметр указан на барабане Регламентно производить замену следует раз в 60 тыс. км. Однако стоит учитывать, что износ колодок зависит не от указаний производителя, а от качества колодок, степени износа тормозного барабана, нашего стиля вождения. Поэтому пробег не будет показателем износа. Основные признаки изношенных задних колодок:

1. Снижение эффективности торможения.
2. Шум, скрип при торможении.
3. Большой рабочий ход рычага ручника.
4. Вибрации при нажатии педали тормоза, хотя это скорее говорит об износе тормозного барабана.

Интересное по теме: Лучшие свечи для Хендай Солярис. Выбор и замена своими руками

Чтобы определить износ надо измерить толщину фрикционной накладки тормозной колодки включая основание. Толщина новой колодки составляет 4.9 мм. Максимально допустимый износ 3.5 мм. При показателях ниже 4мм необходима оперативная замена.

Важно произвести замену всех четырех элемент обоих колес. В противном случае при торможении машину может повести в сторону

Снимаем тормозной барабан: порядок работы и инструмент

Работа осуществляется на автомобиле, находящемся в подвешенном состоянии. Для этого используется домкрат (или подъёмник). Также с помощью домкрата можно установить автомобиль на опоры.

Тормозной барабан ржавый, значит прикипел, ВАМ потребуется WD-40 или аналогичная жидкость

Инструменты:

Чтобы выполнить работу, потребуется набор инструментов:

1. торцовая головка на «30»,
2. ключ для болтов колес,
3. монтажная лопатка (пара),
4. а также штангенциркуль.

Порядок работы

Для снятия тормозного барабана понадобится следовать определенному алгоритму:

Сначала потребуется включить 1-ю передачу, после чего поставить упорные бруски под колеса. Теперь демонтируется декоративный колпак заднего колеса

Откупорьте защитные колпаки ступицы, используя тонкое зубило, молоток (выполняйте эту работу осторожно). Открутите два болта звёздочка

Два болта, которые держат тормозной барабан

Следуя установленному порядку действий, Вам удастся быстро и без особых сложностей демонтировать тормозной барабан.

Особенности регулировки ручной тормозной системы на Рено Дастер

Ручник на Рено Дастер самонастраивающийся. 8-9 щелчков при поднятии ручки — это норма!

1. Для регулировки необходимо несколько раз сильно нажать на педаль тормоза.
2. Затем поднимите и опустите несколько раз ручник.

Если это не помогло, то необходимо подтягивать трос ручника, об этом ниже!

Подтягиваем ручник (пошаговый процесс)

Перед непосредственной регулировкой троса, необходимо проделать некоторые подготовительные работы:

1. Предварительно демонтируем среднюю пластиковую панель, которая находится между сидениями водителя и переднего пассажира.

Снятие центрального тоннеля Рено Дастер

Далее поднимаем заднюю часть машины.
И пару раз воздействуем ногой на педаль тормоза и удерживаем её.
Проводим регулировку троса ручного тормоза с помощью головки на 10, вращая её по часовой стрелке.

Регулировку троса следует проводить вращая гайку по часовой стрелке.

Взводим ручку ручного тормоза в положение вверх, тем самым свободных ход должен составлять 6-8 щелчков. Если значения занижены, то трос следует ослабить путем откручивания гайки против часовой стрелки.

Как отрегулировать педаль сцепления на рено-How to adjust the clutch pedal at Renault

Register a new account. Мог слететь при замене колодок с какого-нибудь крепления Да нет, все на месте и как писал выше, при поднятии рычага ручника, рычажки с пружинками на суппортах двигаются, только слева больше и левое колесо встает на ручник , а справа чуть-чуть и колесо все равно вращается: Обрезать трос на прим.

Но я бы перед этим проверил крепления троса по всей длине, а не только по концам Ничего резать не надо.. Оно не тормозщит, механизм стоит колом.

В итоге ручник затягиваеться до упора в салоне. Надо просто разработать механизмсуппорта, того колеса, где не тормозит колесо.. Ничего старшного там нет Таковая удаляется прокачкой гидравлики до удаления воздуха.

Create an account or sign in to comment

Утечка тормозной жидкости является причиной увеличенного хода тормозной педали Плохое торможение Проверяется правильность регулировки педали на предмет свободного хода или штока усилителя. Возможно, поршень главного цилиндра заклинил. Проверяем свободный ход педали тормоза Заклинивание какой-либо колодки из-за наслоения грязи или колодочной пыли.

Механизм разбирается, промывается, сушится. Не лишним окажется смазка отдельных деталей.

Снимите оба задних колеса и тормозных барабана. Вращением зубчатого сегмента D в обе стороны проверьте работу автоматического компенсатора.

Отверните сегмент на 5 — 6 зубьев. Проверьте свободу перемещения троса и правильность установки рычага В относительно тор- мозных колодок. Но танк на эмблеме на долго не задержался, уже в году появилась известная форма алмаза Однако, это не совсем алмаз — это след от того самого танка.

Может кто менял сам тросики ручника на Laguna II подскажите как. Закрепить под кансолью и натянуть..

Регулировка ручника

Но скажу еще так, что качество тех что я купил, тоже неплохое. Поддомкратил машину с обеих сторон поставил на колодки , дабы удобнее было оба сразу с двух сторон заменить.

Какая марка колодок лучше

Компания Ferodo выпускает колодки № 440603905R. Они отличаются оригинальностью и устанавливаются на 2-х литровый Рено Дастер, который продается на российском рынке. Стоимость такого тормозного узла составляет 3 4 тыс. руб.

Можно приобрести и «неродные» колодки, которые по качеству будут аналогичны.

Неплохим спросом, среди отечественных автовладельцев Рено, пользуются комплектующие от торговой компании HI-Q, представляющий бренд SANGSIN. Похожие с оригиналом тормозные расходниуки от данного производителя, устанавливаемые на Рено Дастер, имеют следующие названия:

• Sangsin Brake HP1390 (Hardron) – стоимость от 1,5 тыс. руб. Наиболее лучше подходят в качестве варианта замены;
• Sangsin Brake SP1390 – стоимость 2,5 3 тыс. руб. Идеально подходят для водителей, которые исповедуют спокойный стиль вождения.

Оба вида комплектов производятся в Республике Корея.

Существует еще два аналога нашим расходникам Ferodo. Правда, бренды не столь известны, но по своей эффективности запасные части от этих производителей не чем не хуже оригинальных.

• Hankook Frixa FPS05
• LYNXauto BD6317

Начальная стоимость каждой марки расходников составляет от 1,3 тыс. руб. Оба типа тормозных комплектов достаточно хорошо зарекомендовали себя при эксплуатации. С технической точки зрения они имеют неплохие характеристики.

Колодки для моторов 1,6 л и 1,5 dCi

• № 410608481R от Renault – родные колодки от Рено, стоимостью от 1,5 тыс. руб.;
• №0986424795 от Bosch – прекрасные колодки, хорошо показавшие себя при эксплуатации внедорожника. Стоимость комплекта находиться в диапазоне 1,5 2,5 тыс. руб.
• GP1564 от Sangsin Brake – цена колодок начинается от 2,2 тыс. руб. Они в полной мере заменяют оригинальные.
• BP43018 от Fenox – самый дешевый комплект тормозных деталей. Стоимость всего от пяти сотен рублей. Не очень подходят к стилю вождения, который предполагает резкую смену режимов движения. Произведены на территории соседней Белоруссии.

Тормозные комплекты (диски) для передних колес на Рено марки Дастер

В случае если требуется замена тормозных колодок необходимо знать артикул, под которым они внесены в каталог. При этом, диски имеют размер в 269 мм и подходят для машин с подкапотной силовой установкой в 1,5 л и 1,6 dCi.

• Базовые: артикул 402066300R производства Renault – начальная стоимость от 5,0 тыс. руб.:
• Альтернативная модель: артикул 0986479779 производства Bosch – стоимость приобретения от 3,0 тыс. руб.

Для кроссоверов Дастер с 2-х литровым двигателем необходимы диски размером 280 мм

• Базовые: артикул 402064151R производства Renault – начальная стоимость от 5,5 тыс. руб.:
• Альтернативная модель: артикул 0986479777 производства Bosch – стоимость приобретения от 2,5 тыс. руб. На российском рынке можно купить и другие модели-аналоги. Однако, они имеют невысокие показатели надежности и качества.

Снимаем обшивку задней двери Дастер

Необходимые инструменты: ключи Т20, Т30, плоскошлицевая отвертка, нож.

• Перед тем как снять обшивку задней двери Рено Дастер, нужно выключить зажигание, и убрать провод с клеммы аккумулятора «–».
• При ручном приводе заднего стеклоподъемника отвести отверткой блок управления им, через зазор сжать пружину фиксатора, снять ручку.

При электрическом приводе задних стеклоподъемников их демонтаж осуществляется аналогично снятию передних электростеклоподъемников:

• Подцепить отверткой декоративную вставку на дверном подлокотнике, приподнять ее.
• Отжать крепежи по бокам блока стеклоподъемников, приподнять колодку.
• Извлечь блок, вынуть провода с клеммами питания, нажав на них.

Снять звуковой динамик:

• Поддеть декоративную заглушку на динамике отверткой, аккуратно выщелкнуть ее.
• Вывернуть ключом четыре винта и, вытащив динамик, отсоединить от него клемму проводов.
• Пользуясь отверткой, извлечь декоративную заглушку на подлокотнике, затем вывернуть винт, расположенный под ней.
• Поддеть декоративный дверной держатель, аккуратно достать его, не ломая крепления.
• Открутить в верхней части обшивки винт.
• Вывернуть болт, крепящий заднюю ручку открывания двери.
• Поддеть блок открывания, через зазор отсоединить замочную тягу, снять ручку.
• Отжать нижний край дверной обивки, разрезать ножом в доступной области герметик.
• Отсоединить фиксаторы, демонтировать обшивку дверцы Duster.

Запчасти, ТО

Товары, из ассортимента Дастершоп77, которые могут быть вам интересны:

Наименование	Производитель	Цена	Наличие	В корзину
BR-001-GARD-URDP	Брызговики увеличенные (расширенные) Дастер-ГАРД передние	Дастер-Гард	1300 / 1100 р. Дисконт: 1000 р.	>10
DC495	Дисконтная карта (Dusterclubs.ru, Dustershop77.ru)	700 / 500 р. Дисконт: 500 р.	>10
DC218	Дефлектор воздуха «Теплые ноги» для Дастер, Логан, Сандеро, Ларгус	500 / 300 р. Дисконт: 250 р.	>10
patriot-001-1	Защита муфты редуктора и бензобака (сталь)	Патриот	4900 / 4000 р. Дисконт: 3500 р.	>10
005-008502	Защита на порожек багажника	Русская Артель	1000 / 800 р. Дисконт: 700 р.	6
NRD-009102	Жабо под лобовое стекло (РА)	Русская Артель	1800 / 1600 р. Дисконт: 1500 р.	1
PT014-7010402	Накладка на порожек багажника PTGroup	Pt GROUP	1200 / 1000 р. Дисконт: 800 р.	>10
R12711	Ветровики (дефлекторы на окна) COBRA/Autoplex	COBRA / Autoplex	2000 / 1600 р. Дисконт: 1500 р.	5
DC654	Жабо с креплением без скотча 3М (Дастер/Террано) (АртФорм)	АртФорм (Yuago)	3500 / 2500 р. Дисконт: 1900 р.	>10
RA0052	Накладки на пороги дверей (перед+зад) РА	Русская Артель	2500 / 1500 р. Дисконт: 1300 р.	9

Быстрый способ

В этом случае уходит примерно до 1 часа времени. Контуры открываются одновременно. Порядок выполнения приведен ниже:

• поставить машину на яму;
• зачистить места вокруг штуцеров, нанести проникающую смазку;
• подсоединить к штуцерам трубки, одним концом опущенные в емкость;
• открыть все штуцеры системы;
• после полного слива тормозухи, необходимо залить в расширительный бачок свежую тормозную жидкость;
• дождаться, когда из штуцеров польется чистая жидкость, после чего закрутить штуцеры.

Слив тормозной жидкости

Сесть в машину и несколько раз (5-6) прокачать тормозную педаль. Когда она станет твердой, закончить прокачку.

Замена колодок на переднеприводном Дастере

В модификации с трансмиссией 4х2 сзади используется торсионная балка с измененными барабанными механизмами. Снимаем колеса и сводим колодки жалом отвертки, затем требуется демонтировать металлический защитный колпачок, расположенный на ступице. Под заглушкой находится центральная гайка, которая отворачивается с помощью головки размером 36 мм. Кожух с запрессованным подшипником качения стягивается с колодок. Дальнейшие действия идентичны процедуре обслуживания задних тормозов на Рено Дастер с полным приводом.

При обратной сборке рекомендуется установить новую центральную гайку, которая затягивается динамометрическим ключом с моментом 175 Н*м. Элемент автоматически фиксируется на резьбовой оси, устанавливать шплинты или деформировать кромку не требуется. Если новой гайки нет, то работоспособность самофиксации восстанавливается деформированием имеющейся фаски молотком. Деталь укладывается на тиски с разведенными на 12-15 мм губками с упором на грань, а затем фаска сминается в 3 точках.

FakeHeader

Задние тормозные колодки Renault Duster

Конструктивные особенности барабанов у полноприводных и переднеприводных Рено Дастер определяют различия задних накладок для разных модификаций автомобилей. Размер барабана составляет 228 на 40 мм, минимально допустимая толщина задних колодок Дастер (накладки с основанием) составляет 3,5 мм, а нормальная толщина – 4,9 мм.

Оригинал: Duster – 7701210109

Артикул оригинальных колодок для Duster – 7701210109 (2х4) и 440607493R (4х4), выпускаются они под брендом Ferodo. Но для замены изношенных деталей можно использовать и аналоги. Перечислим их для двух вариантов: 2х4 – 4х4.

Бренд // Артикул // Цена (руб.):

• REMSA 3.7 // 423700 – 415200 //813 – 810.
• LPR 3.4 // 9890 – 1131 // 1 208 – 1 773.
• MEYLE 4.2 // 16145330016 – 16145330012 // 1 206 – 1 250.
• TRW 3.5 // GS-8780 – GS-8455 // 1 250 – 1 250.
• NIBK 3.6 // FN-43551 – ABS-8455 // 1 400 – 1 200.
• BREMBO 3.5 // S-68546 – S-68525 // 1 641 – 1 300.
• ATE 3.9 // 3013704962 – 986487774 // 2 650 – 2 063.
• GIRLING 4.1 // 5187809 – 5184554 // 1 827 – 2 123.
• HELLA_PAGID 3.5 // 8-DB-355000301 – 986487774 // 2 235 – 2 100.

BREMBO 3.5 // S-68546

Барабанные тормоза: как они устроены и как их ремонтировать

Барабаны, конечно, давно проиграли эволюционную войну дискам, но по сей день достаточно активно используются на недорогих и легких машинах. Все Лады, Renault Logan, VW Polo sedan, Skoda Rapid, Daewoo Matiz – список вполне современных моделей, использующих эти архаичные, но долговечные тормозные механизмы, будет очень длинным. А значит – нелишне знать, как они устроены, почему ломаются и как чинятся. После теоретической подготовки отправимся в ремзону, где обследуем барабаны редкого китайского седанчика Chery Jaggi, более известного в России под именем QQ.

Конструкция барабанных тормозов

К ардинально барабанные тормозные механизмы не изменились с момента их массового появления в 1902 году благодаря Луи Рено. Правда, привод у тех тормозов был тросовый, а потому они были исключительно механическими. Плюс у них не было автоматической регулировки, так что шофер должен был регулярно проверять зазор между колодками и барабаном. Но принципиальная конструкция, повторюсь, изменилась минимально.

Опишем здесь самую распространенную, классическую конструкцию барабанного тормозного механизма. Есть тормозной щиток, который жестко закреплен на кожухе заднего моста или цапфе колеса, и он не вращается. Также есть барабан, который закреплен на ступице колеса и вращается вместе с ней и колесом.

Тормозные колодки установлены на тормозном щитке. С одной стороны колодки опираются на оси, с другой – на поршни рабочего тормозного цилиндра (это хорошо видно на фотографиях). Когда нажимают на педаль тормоза, тормозная жидкость раздвигает поршни в рабочем цилиндре, а те в свою очередь раздвигают тормозные колодки. Колодки прижимаются к поверхности барабана и автомобиль замедляется. На колодки приклеены или приклепаны фрикционные накладки. Чтобы колодки не выпали, установлены прижимные пружины.

Приятным моментом данной конструкции является то, что одна из колодок имеет свойство подклинивания (ее называют активной). Если привести пример, то представьте себе колесо автомобиля, хорошенько раскрутите его и попробуйте вставить рукой какой-нибудь предмет между колесом и аркой: с одной стороны предмет будет выталкиваться, а с другой – еще больше затягиваться в пространство между колесом и аркой, тем самым подклинивая колесо. Та же ситуация и с колодками.

Вторую колодку (пассивную) барабан отталкивает, и ее эффективность ниже первой – это, напротив, неприятный момент. Чтобы скомпенсировать разницу, фрикционная накладка пассивной колодки больше по размерам активной колодки.

Чтобы колодки вернулись на исходную после торможения, на них установлены возвратные пружины. Зачастую, если задний тормозной механизм барабанный, то те же колодки задействуются при затягивании стояночного тормоза («ручника»). На одной из колодок имеется дополнительный рычаг, к которому крепится трос, при перемещении которого колодки разводятся.

На современных автомобилях барабанный тормозной механизм саморегулируемый. То есть не нужно раз во сколько-то тысяч км или после ремонта лезть, как на ЗИЛ 130, под автомобиль, чтобы измерить зазор между фрикционными накладками и барабаном.

На фото: ЗиЛ-130 ‘1966–74

Однако даже на современных авто стояночный тормоз все же регулировать необходимо. Потому распорная стойка, благодаря которой разводятся колодки при затягивании ручника, имеет свойство удлиняться или укорачиваться за счет вращения гайки (ее тоже хорошо видно на фото). Еще одним из положительных аспектов барабанных тормозов является площадь рабочей поверхности фрикционных накладок – она в любом случае больше по сравнению с дисковыми тормозами.

Но из-за особенностей условий работы (см. выше) износ накладок неравномерен, а значит, и усилие также будет изменяться с износом. В свою очередь никто не мешает увеличить рабочую площадь накладок за счет увеличения не только диаметра барабана, но и его ширины, а это бесспорный плюс. Этим с умением пользуются конструкторы грузовиков, для которых важней затормозить 20 тонн в пределах приличия, нежели тонкая связь между ногой водителя и ускорением замедления автомобиля.

Устройство ручного тормоза на Дастере

На кроссовере Рено используется механический тормоз. Усилие от привода через тросики передается на рычаг стояночного удерживающего устройства, которое перемещает колодки и прижимает их к барабану. Блокируются только колеса заднего моста независимо от модели автомобиля: полноприводного (4х4) или переднеприводного (4х2).

Посередине уравнителя сделано отверстие для крепления переднего тросика. На другом конце имеется болт, благодаря которому тяга закрепляется на рукоятке ручного тормоза. Одновременно узел служит для регулировки усилия прижатия колодок к внутренней поверхности тормозного барабана.

Для стопорения колес рукоятку ручника перемещают вверх по зубчатому сектору. При достижении нужного усилия приводной механизм фиксируется защелкой, которая под действием пружины попадает между зубцами. Для выключения тормоза нужно нажать кнопку на рукоятке и перевести ее в нижнее положение до упора.

Характерные признаки выхода из строя тормозов

Главные признаки, говорящие о поломке тормозов кроссовера:

• значительное увеличение степени хода тормозной педали в педальном узле, с периодическими провалами, излишней упругостью;
• потеря курсовой устойчивости и уход в сторону паркетника при торможении;
• резкое увеличение дистанции тормозного пути;
• мгновенное срабатывание тормозных дисков и барабанов, блокировка колес скачками;
• биение колес при выполнении торможения;
• посторонние шумы (свист, визг) тормозов.

Основные работы

Технический центр «Гвардейский» выполняет как регламентированные, так и текущие работы, связанные с диагностикой и ремонтом тормозной системы. В обязательном порядке каждые 15 тысяч километров пробега проверяются:

• тормозная жидкость и ее уровень в системе, наличие подтеков в местах соединения;
• гидравлический привод тормозной системы, тормозные шланги и трубки, их степень износа и состояние;
• тормозные диски Рено Дастер и колодки тормозные Рено на колесах спереди.

Отметим, что замена тормозной жидкости регламентирована французским автопроизводителем через 90 тысяч километров пробега или три года эксплуатации, в зависимости от того, какое событие наступит первым. Проверка, очистка, а при необходимости и замена колодок задних колес осуществляется через каждые 15 тысяч километров пробега.

Необходимые инструменты

Сборка правильных инструментов гарантирует успешное выполнение работы по замене жидкости тормоза Renault Duster. Рекомендуется подготовить:

• резиновую грушу или шприц для откачки жидкости из бачка;
• накидной ключ либо головку на 8;
• шланги, трубки от медицинской капельницы;
• металлическую щетку — штуцера, особенно на тормозах барабанного типа, подвержены сильному загрязнению и коррозии, поэтому их надо перед работой тщательно прочищать до резьбы;
• проникающую смазку — нужна для устранения коррозии, упрощения откручивания клапанов;
• посуду для слива отработки — порядка 2 литров (сойдут бутылки от газировки);
• тряпку для очистки загрязненных деталей и рук.

Также надо подготовить свежую тормозуху для Дастера — примерно до 2 л, так как большая часть уйдет на промывку системы. В систему автомобиля рекомендуется заправлять DOT−4. Вмещается по паспорту около 1 литра.

Замена троса ручника Рено Дастер 4х4

Если рассматривать ручной тормоз, как систему на Renault Duster — то этот механизм является наиболее надежным и незамысловатым узлом, установленном на машине. Все составные части ручного тормоза обладают повышенными эксплуатационными свойствами, что гарантирует продолжительное функционирование без поломок. Однако, через определенный срок происходит снижение эффективности от работы стояночной системы из-за растягивания металлического тросика, который осуществляет привод тормозных колодок, что в свою очередь приводит к повышенному их износу. Устранить неисправность тросика на Рено Дастер можно как самостоятельно, так и воспользоваться услугами автосервиса. Очень многих владельцев Дастера интересует вопрос, как подтянуть ручник? Когда нужна замена троса? В этой статье постараемся разобраться в этом вопросе, и рассказать, как происходит регулировка ручника.

В случае ремонта своими силами Вам обязательно следует ознакомиться с содержанием данной публикации. Дальше приведена инструкция как подтянуть ручник, и замена троса стояночной тормозной системы на Рено Дастер, не обращаясь к чужой помощи. Но перед самой регулировкой ручника следует восстановить пробелы в знаниях об устройстве автомобиля.
