Вариатор

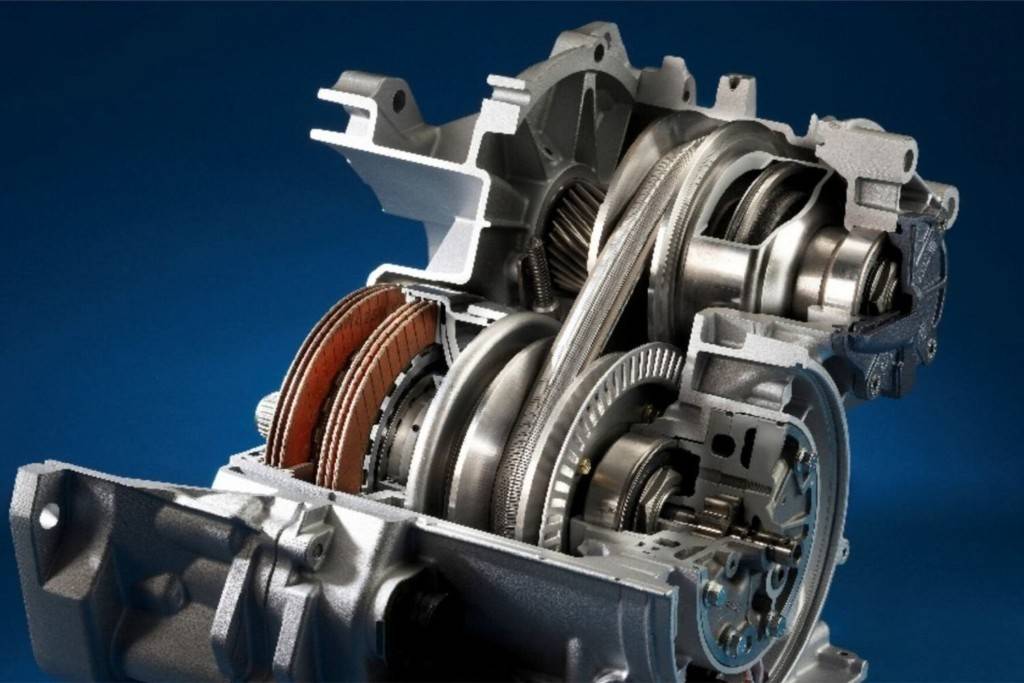

Вариатор (CVT) — вариант бесступенчатой трансмиссии, в процессе работы которой не происходит переключения передач. Простейшие модели вариатора использовались на мельницах, затем — на различных станках. Легковые автомобили стали оснащаться вариаторами во второй половине XX столетия, а расцвет бесступенчатой трансмиссии наступил уже в XXI веке.

Краткий обзор

Существует немало разновидностей вариаторов, в легковом автомобилестроении чаще всего встречаются следующие разновидности:

  • клиноременная трансмиссия;
  • клиноцепная трансмиссия

Клиноременной вариатор — самая распространенная разновидность вариатора на сегодняшний момент. Крутящий момент от движка в них передается с помощью трапециевидного металлического ремня. Ремень надевается на два шкива — один ведущий, передающий усилия от силового агрегата, и один ведомый, передающий усилие к колесам. Изменение диаметров шкивов изменяет передаточные числа, примерно соответствующие диапазонам обычных передач в коробке. Принцип работы клиноцепной трансмиссии схож, однако в них ремень меняется на цепь.

Плюсы и минусы

Вариатор имеет множество преимуществ по сравнению с МКПП и даже гидромеханическим автоматом. Однако отдельные недостатки конструкции не дают ему полностью вытеснить другие варианты трансмиссий.

К положительным качествам вариатора относятся следующие преимущества.

Высокий КПД трансмиссии. У вариатора нет расходов мощности на переключение передач, так что используется больший объем мощности, поступающий от двигателя.
Меньший расход топлива — этот плюс вытекает из предыдущего. Для достижения нужных показателей скорости вариатор использует меньший объем бензина.
Большая экологичность — меньший расход топлива определяет и меньшее количество вредных выбросов в выхлопе автомобиля.
Плавный разгон с лучшими показателями ускорения. Вариатор позволяет быстрее разгонять машину, так как нет затрат времени на переключение передач. Так что по динамическим характеристикам вариатор выигрывает и у МКПП, и уж тем более у коробки-автомат.
Отсутствие рывков. Так как у вариатора нет передач, то движение происходит плавно. Ускорение на автомобиле с вариатором напоминает езду на электромобиле или, например, троллейбусе. Это обеспечивает максимальный комфорт езды на машине с вариатором.
Дополнительный, но немаловажный плюс — отсутствие отката назад при трогании на неровной поверхности

Автомобиль с вариатором не заглохнет при трогании на горке и не откатится назад, что особенно важно для начинающих водителей.

Однако есть у вариатора и немало минусов, из-за которых он проигрывает другим типам трансмиссий.

  1. Вариатор невозможно установить на двигатели большой мощности — клиноременная или клиноцепная трансмиссия не способна передавать крутящий момент от двигателей мощностью более 220 л. с.
  2. Несмотря на хорошие динамические характеристики вариатор не подходит для спортивного типа езды. Он «не любит» высоких оборотов двигателя, резких ускорений, пробуксовок и т. д.
  3. Недостаточная надежность конструкции — наличие большого количества электроники приводит к усложнению системы. Поэтому поломка вариатора — достаточно распространенное явление. Кроме того, ремонт вариатора обходится дорого, к тому же настоящих специалистов по подобному типу трансмиссии не так много.
  4. Меньший ресурс коробки — ремень вариатора рекомендуется менять после пробега в 150 тыс. км вне зависимости от его физического износа.
  5. Требовательность к обслуживанию. Вариатор можно заправлять только оригинальным трансмиссионным маслом, которое обходится дороже аналогов.
  6. Вариатор не позволяет буксировать прицеп или другой автомобиль.

Требования к трансмиссии автомобиля

Проектирование и изготовление рабочих узлов и деталей трансмиссии ведутся в соответствии с определенными требованиями:

  1. Обеспечение передачи мощности на колеса с минимальными потерями.
  2. Надежность конструкции.
  3. Простота и доступность управления всеми механизмами машины.
  4. Уменьшение веса каждого рабочего элемента трансмиссии.

Чем выше коэффициент полезного действия (КПД) механизма, тем эффективнее используется топливо, залитое в бак автомобиля. Высокая надежность трансмиссии дает уверенность водителю, что агрегаты трансмиссии не выйдут из строя в процессе езды

Во время движения по трассе внимание оператора не должно быть отвлечено от ситуации на дороге. Чтобы обеспечить полноценный контроль за движением автомобиля и снизить вероятность ДТП, управление трансмиссией не должно быть сложным для автомобилиста

Габариты и вес механизмов оказывают большое влияние на стоимость автомобиля в целом. Компании-производители постоянно борются за снижение цен на выпускаемую продукцию и стремятся облегчить и уменьшить в объеме готовые изделия. Модели, выпускаемые для широкого использования, не должны издавать много шума. Данное требование к конструкции трансмиссии автомобиля также входит в представленный перечень.

Назначение

Все детали, влияющие на передачу крутящего момента от маховика на ведущие колеса, являются частью трансмиссии. Автомобиль заводится без особых усилий и движется с необходимой скоростью.

Для чего нужна эта система механизмов?

Основная функция трансмиссии – передавать, распределять и изменять крутящий момент от двигателя к ведущим колесам автомобиля. Для чего нужна трансмиссия? Это посредник между двигателем и ведущими колесами, без которого невозможно было бы начать движение автомобиля.

Что еще влияет на передачу?

  • Обеспечивает желаемое тяговое усилие и скорость автомобиля при движении и поворотах.
  • Легкость вождения. Это снижает утомляемость водителя и снижает нагрузку на него в длительных поездках.
  • Повысьте безопасность и надежность автомобиля.
  • Продление «жизни» двигателя, снятие с него лишней нагрузки.

Без трансмиссии вы не сможете заходить в повороты

Также некоторых интересует вопрос, какую функцию не выполняет трансляция? Вот правильный ответ: он не перемещает автомобиль в определенном направлении.

Основные понятия

Переднеприводная машина.

Что такое трансмиссия? Это совокупность механизмов, имеющих следующие функции:

  • смена направленности, а также величины момента вращения;
  • перераспределение момента вращения от мотора к колесам;
  • распределение момента вращения на ведущие колеса.

Принцип работы агрегата основывается на преобразовании энергии. По этому критерию различают такие типы трансмиссий:

  1. Механическую. Происходит преобразование и передача механической энергии. Это классические планетарные КПП.
  2. Электрическую. Механическая энергия превращается электрическую, затем после передачи энергии на колеса происходит ее превращение в обратной последовательности от электрической энергии к механической.
  3. Гидрообъемную. Механическая энергия превращается в энергию потока жидкости, затем после ее поступления на основные автоколеса осуществляется преобразование энергии в обратной последовательности.
  4. Комбинированную. Различают электромеханические либо гидромеханические типы устройств. Такие конструкции объединяют несколько способов преобразования энергии.

Конструктивно автомобили разделяются по типу привода:

  1. Передний привод. Основными есть передние колеса машины.
  2. Задний привод. Основными становятся задние колеса авто.
  3. Полноприводные. Такой транспорт имеет привод на все полуоси (передние, а также задние).

Для автотранспорта с различными видами моторов используются разные трансмиссии, имеющие определенные конструктивные особенности. Составляющими частями трансмиссии заднеприводной машины есть такие основные узлы: КПП, сцепление, главная и карданная передачи, полуоси, дифференциал.

Все основные узлы трансмиссии для переднеприводных машин, располагаются под капотом транспортного средства. Для полноприводных автомобилей характерны следующие типы трансмиссий:

  1. Полноприводная конструкция, включаемая с помощью водителя. Обязательным условием функционирования таковой системы есть присутствие раздаточной коробки, посредством нее происходит распределение момента вращения между передней и задней осью.
  2. Конструкция, оборудованная автоматикой для включения. Часто основными колесами служит передняя пара. Вместо дифференциала размещается муфта с электрическим управлением.
  3. Постоянная полноприводная система. Основной особенностью такой системы есть наличие межосевого дифференциала. Увеличивается проходимость машины, а также ее разгоночные показатели. Достигаются такие результаты благодаря перераспределению силы тяги.

Рекомендуем посмотреть видео о назначении и принципе работы трансмиссии:

Механическая

Механические трансмиссии состоят только из шестерёнчатых или фрикционных элементов, что обеспечивает высокий КПД, небольшой вес конструкции, надёжность при эксплуатации и простоту обслуживания. Также такие механизмы отличаются компактностью. Недостатком же механической трансмиссии является неплавное переключение передаточного числа, из-за чего мощность двигателя не всегда используется рационально. К тому же, необходимость переключения рычага усложняет вождение транспортным средством. В случае со спортивными автомобилями эта проблема решается с помощью установки электронного переключателя передач, но такой способ слишком дорогой и не годится для массового использования.

Физические принципы работы

По способу передачи момента возможны различные варианты исполнения.

Механическая трансмиссия. Представляет собой набор валов и шестерёнчатых передач. Гидроавтоматические коробки также относятся к данной группе, поскольку гидравлика и электроника там используются только для управления процессом переключения передач.

Гидравлическая трансмиссия. Практически не применяется на автомобилях, хотя есть примеры её использования в мототехнике. Базовым принципом является использование гидронасоса высокого давления с одной стороны и гидромоторов в качестве исполнительных механизмов. Между ними расположена напорная магистраль с гибкими шлангами.

Электрическая трансмиссия. Выглядит самой простой и эффективной, видимо за ней будущее. К двигателю подсоединён генератор, вырабатывающий ток большой мощности, которым легко управлять и передавать его к исполнительным устройствам. В их роли применяются электромоторы. Мотор можно устанавливать на каждое ведущее колесо, реализуя любой алгоритм управления. В случае чистого электроавтомобиля в качестве источника энергии используется не генератор, а аккумуляторная тяговая батарея. Применяется реверсирование при реализации режима рекуперации энергии для подзаряда батареи при торможениях.

Гибридные схемы. Например, совместное использование механической передачи на одну ось и электрической – на другую. По такому принципу уже построены некоторые серийные автомобили.

Рекомендации по эксплуатации КПП

Выход трансмиссионной системы из строя нередко становится неприятной неожиданностью для автовладельцев, так как её ремонт может влететь в копеечку. Чтобы этого не произошло, при езде на авто с АКПП необходимо придерживаться следующих рекомендаций.

  1. При езде в холодное время года необходимо 5 — 15 минут ехать медленно, чтобы произвести тщательный прогрев АКПП. Данное правило следует соблюдать, если температура воздуха на улице ниже 25 градусов по Цельсию.
  2. Если происходит непродолжительная остановка, не следует ставить рычаг в нейтральное положение, так как это ведёт к сбою в работе автоматической КПП.
  3. Всегда выжидайте несколько минут после запуска двигателя. Это нужно, чтобы коробка передач достигала своего рабочего состояния.
  4. В случае смены направления вперёд и назад осуществлять переключение рычага нужно только после полной остановки машины.

Соблюдение этих простых рекомендаций позволит вам избежать аварийных ситуаций на дороге, а также больших затрат на ремонт АКПП в случае поломки авто из-за неправильного обращения.

Классификация трансмиссий по методу передачи и преобразования момента

-механическая трансмиссия (передает и преобразует механическую работу);

-электрическая трансмиссия (превращает механическую работу двигателя в электрическую и передает её на ведущие колеса, где обратно преобразуется в механическую работу);

-гидравлическая трансмиссия (механическая работа двигателя изменяется и передается посредством давления жидкости к ведущим колесам автомобиля, где обратно преобразуется в механическую работу);

-комбинированная или гибридная трансмиссия (гидромеханическая, электромеханическая и т.д.).

В легковом автомобилестроении наибольшее распространение имеет механическая и гидромеханическая трансмиссия.

  • сцепление,
  • коробку передач,
  • главную передачу,
  • дифференциал,
  • валы привода передних колес.

Существуют три основные компоновки трансмиссии: заднеприводная (или классическая), переднеприводная и полноприводная.

Задний привод

Трансмиссия заднеприводного автомобиля включает в себя:

  • сцепление,
  • коробку передач,
  • карданную передачу,
  • главную передачу,
  • дифференциал,
  • полуоси.

Сцепление позволяет на непродолжительное время отсоединить трансмиссию от двигателя и обеспечивает плавное включение трансмиссии при трогании автомобиля с места или при переключении передач.

Коробка передач служит для получения различных тяговых усилий на ведущих колесах путем изменения крутящего момента, передаваемого от двигателя к карданному валу, а также для изменения направления вращения ведущих колес при движении задним ходом и для отключения трансмиссии от двигателя на длительное время.

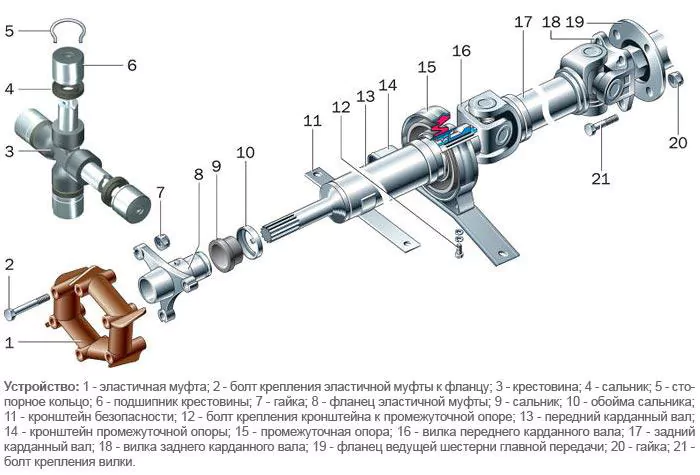

Карданная передача позволяет передавать крутящий момент от выходного вала коробки передач к заднему мосту при изменяющемся (при движении автомобиля) угле между осями вала коробки передач и ведущего вала главной передачи.

Главная передача служит для того, чтобы передать крутящий момент под углом 90 градусов от карданного вала к полуосям, а также для уменьшения числа оборотов ведущих колес по отношению к числу оборотов карданного вала. Уменьшение частоты вращения механизмов трансмиссии после главной передачи приводит к увеличению крутящего момента и, соответственно, увеличивает силу тяги на колесах.

Дифференциал обеспечивает возможность вращения правого и левого ведущих колес с разными скоростями на поворотах и неровной дороге. Две полуоси, связанные с дифференциалом через полуосевые шестерни, передают крутящий момент от дифференциала к правому и левому ведущим колесам. Дифференциалы, устанавливаемые между приводами колес ведущей оси, называют межколесными, между разными осями – межосевыми (в полноприводных трансмиссиях).

Передний привод

В автомобиле с приводом на передние колеса все агрегаты трансмиссии расположены под капотом машины и объединены в один большой узел агрегатов. Коробка передач содержит в себе еще и главную передачу с дифференциалом. Поэтому валы привода передних колес выходят непосредственно из картера коробки передач.

Трансмиссия переднеприводного автомобиля включает в себя:

  • сцепление,
  • коробку передач,
  • главную передачу,
  • дифференциал,
  • валы привода передних колес.

Полный привод

Полноприводные автомобили имеют большое разнообразие схем трансмиссий. Их можно условно разделить на три группы.

a. Полный привод, подключаемый водителем. В такой схеме трансмиссии обязательно есть раздаточная коробка, при этом на большинстве моделей нет межосевого дифференциала. Раздаточная коробка распределяет крутящий момент между передней и задней осями (мостами).

в. Постоянный полный привод. Автомобили с такой трансмиссией обязательно имеют межосевой дифференциал.

Передачу мощности к четырем колесам используют не только для повышения проходимости (у вседорожников), но и для лучшей реализации разгонных свойств автомобиля. Оба эффекта достигаются за счет перераспределения силы тяги – на каждом колесе она получается меньше, соответственно ниже вероятность их пробуксовки.

Виды трансмиссий автомобиля

Тип трансмиссионной системы зависит от источника энергии и способа передачи крутящего момента от ДВС к колесам транспорта. Автопроизводители выпускают транспорт с несколькими видами трансмиссий:

  • механической;
  • гидромеханической;
  • электрической;
  • гибридной.

Механическая

Наиболее распространенный вид передачи энергии, присутствует во всех автомобилях с механической коробкой переключения передач и блоком сцепления. Вращение коленвала передается через диски сцепления к коробке передач и другим трансмиссионным узлам.

Гидромеханическая

Набирает популярность благодаря широкому использованию АКПП в новых моделях авто. Механическое вращение трансформируется в движение жидкости (масла) в гидротрансформаторе — более совершенной замене сцепления. Передача крутящего момента через трансформатор — более плавная.

Электрическая

Используется в электрокарах и машинах с гибридными силовыми установками. В первом случае электроэнергия из аккумулятора приводит в действие электромотор, вращающий колеса. Автогибриды оснащены двумя типами силовых установок: двигателями внутреннего сгорания, электродвигателями, а также аккумуляторами. Часть моделей авто использует ДВС только после разгона до определенной скорости, до этого момента колеса крутит электроток. Некоторые решения позволяют постоянно передвигаться при помощи электродвигателей, используя бензиновый мотор невысокой мощности только для подзарядки аккумуляторов.

Что такое трансмиссия автомобиля

Автомобильная трансмиссия — разновидность трансмиссии, обеспечивающая движение автомобилем и его управление водителем. В общих случаях в состав автомобильной трансмиссии входят:

  • сцепление либо гидротрансформатор;
  • коробка передач;
  • главная передача;
  • шарнир равных угловых скоростей.

Опционально в состав трансмиссии также могут входить раздаточная коробка и карданная передача.

Классификация автомобильных трансмиссий основана на различных принципах переключения передач и передачи крутящего момента к рабочему органу автомобиля, то есть колесам. Выделяют следующие виды автомобильных трансмиссий:

  • механическая;
  • автоматическая;
  • роботизированная;
  • трансмиссия типа вариатор.

Физические принципы работы

По способу передачи момента возможны различные варианты исполнения.

Механическая трансмиссия. Представляет собой набор валов и шестерёнчатых передач. Гидроавтоматические коробки также относятся к данной группе, поскольку гидравлика и электроника там используются только для управления процессом переключения передач.

Гидравлическая трансмиссия. Практически не применяется на автомобилях, хотя есть примеры её использования в мототехнике. Базовым принципом является использование гидронасоса высокого давления с одной стороны и гидромоторов в качестве исполнительных механизмов. Между ними расположена напорная магистраль с гибкими шлангами.

Электрическая трансмиссия. Выглядит самой простой и эффективной, видимо за ней будущее. К двигателю подсоединён генератор, вырабатывающий ток большой мощности, которым легко управлять и передавать его к исполнительным устройствам. В их роли применяются электромоторы. Мотор можно устанавливать на каждое ведущее колесо, реализуя любой алгоритм управления. В случае чистого электроавтомобиля в качестве источника энергии используется не генератор, а аккумуляторная тяговая батарея. Применяется реверсирование при реализации режима рекуперации энергии для подзаряда батареи при торможениях.

Гибридные схемы. Например, совместное использование механической передачи на одну ось и электрической – на другую. По такому принципу уже построены некоторые серийные автомобили.

Трансмиссия механического типа

Среди автопроизводителей и потребителей наибольшей популярностью пользуются легковые машины, оснащенные механической трансмиссией. При передаче мощности от двигателя к ходовой части в трансмиссии данного вида участвуют шестерни с зубчатым зацеплением и фрикционные элементы. Благодаря этому, система обладает следующими преимуществами:

  • высоким КПД;
  • сравнительно небольшим весом;
  • компактными габаритами;
  • простотой обслуживания;
  • надежностью.

Основные недостатки механических трансмиссий:

  • отсутствие плавности при переходе на другую скорость;
  • нерациональный расход мощности силового агрегата;
  • сложность управления коробкой механического типа при смене передач.

Особенности гидромеханической системы

Система гидромеханического типа сейчас устанавливается на большую часть иностранных автомобилей. Это сложная система, в неё входит два важных конструктивных элемента:

  • гидравлический трансформатор;
  • коробка переключения передач.

Гидромеханическая трансмиссия устанавливается только в авто с АКПП. Именно такая трансмиссионная система обеспечивает максимальный комфорт во время езды даже на плохом дорожном покрытии. Принцип работы такой трансмиссии выглядит следующим образом. Привычный в классическом варианте фрикционный механизм заменён специальным агрегатом – гидротрансформатором. Он располагается перед самой коробкой передач и обеспечивает плавное переключение с одной скорости на другую, именно это позволяет в разы продлить срок службы трансмиссии, а также силового агрегата и самого автомобиля.

Гидромеханическая трансмиссия имеет и свои недостатки. Она имеет большую массу, сложную конструкцию. В случае поломки такую трансмиссию починить достаточно сложно и дорого.

Зачем нужна коробка передач

Благодаря работе КПП, автомобиль имеет возможность двигаться в любом направлении с различной скоростью. По конструкции коробки передач разделяются на механизмы ступенчатого и бесступенчатого типа. В ступенчатых коробках передачи переключаются по ступеням, к данной категории относятся механические МКПП и роботизованные РКПП. Бесступенчатые – это коробки-вариаторы соответственно.

В автомобилях с МКПП водитель самостоятельно переводит специальный рычаг управления в нужное положение, чтобы выбрать заданную передачу. Механической коробкой проще управлять, т.к. она обладает простой надежной конструкцией. Данная модель коробки передач – наиболее распространенный вариант исполнения.

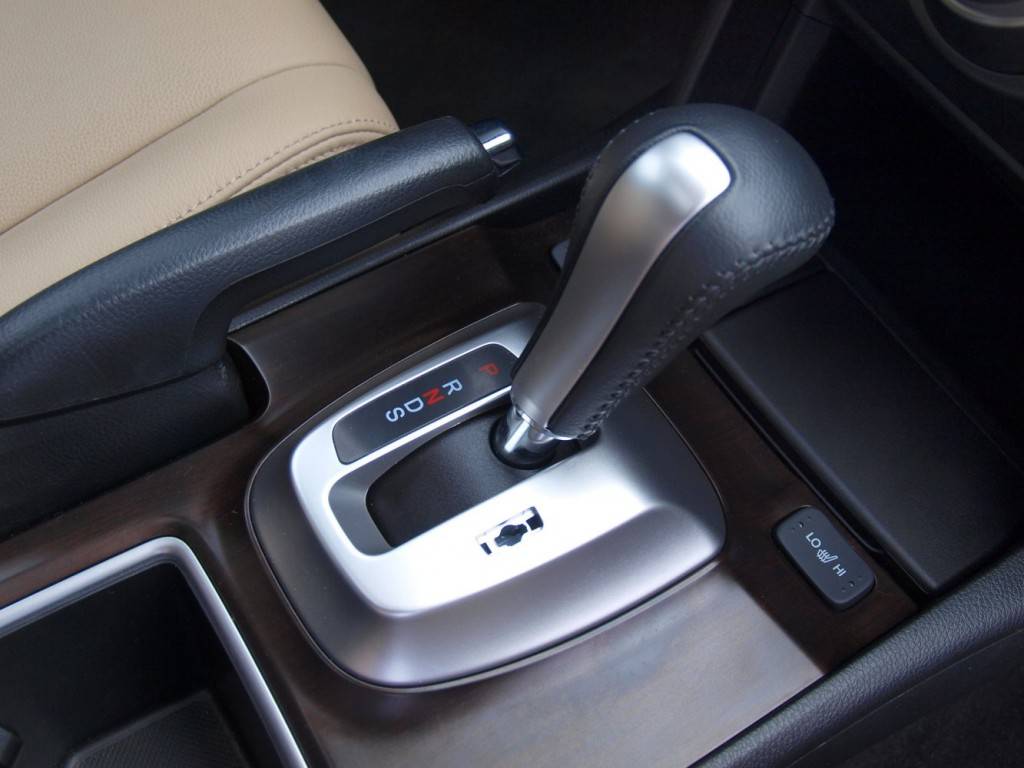

Немалой популярностью среди владельцев авто пользуются также коробки автомат. В АКПП гармонично сочетаются функции механической и роботизированной коробок. Благодаря электронной системе управления коробкой передач, появилось название – автоматическая трансмиссия. Водителю не приходится отвлекаться от ситуации на дороге, чтобы вручную переключать скорости. Электронное управление делает эту работу в автоматическом режиме на основании данных, полученных со специальных встроенных датчиков.

Среди недостатков АКПП можно отметить:

  • невысокую динамику автомобиля при разгоне;
  • завышенное потребление бензина;
  • некоторые ограничения при буксировке.
  • Функции ведущего моста

Специальный опорный механизм – ведущий мост объединяет колеса, расположенные на одной оси. На опоры ведущего, а также ведомого мостов также устанавливается рама транспортного средства. Через трансмиссию на ведущий мост подается момент кручения от двигателя внутреннего сгорания для обеспечения вращения колес.

Двигатель против трансмиссии

Так в чем разница между двигателем и трансмиссией? В механике двигатель – это машина, специально разработанная для преобразования одного вида энергии в механическую. В автотранспортных средствах система трансмиссии – это машина, которая контролирует распределение энергии, вырабатываемой его двигателем внутреннего сгорания.

Двигатель подразделяется на категории по энергии, которую он использует, и по типу движения, которое он производит. Тепловые двигатели, электродвигатели, двигатели с физическим приводом и гидравлические двигатели – это разные категории в настоящее время. Система трансмиссии подразделяется на ручное или автоматическое переключение передач.

Зависимость трансмиссии от типа привода

Конструкция трансмиссии отличается от типа привода, которым оснащено ТС. Сегодня существуют следующие вариации:

  • передний;
  • задний;
  • полный.

В переднеприводных машинах применяется классическая цепочка. Вращение от силового агрегата передается только на передний мост через коробку переключения передач. В авто с системой 4WD обязательно присутствует межосевой дифференциал. Крутящий момент передается одновременно на передний и задний мосты, а раздаточная коробка распределяет вращение на полуоси. В заднеприводной коробке присутствуют все те же элементы, что и в переднеприводной. Разница только в ведущей оси. Также крутящий элемент в таких автомобилях передается с помощью карданного вала.

Какие бывают трансмиссии?

На сегодняшний день существует большое количество различных видов трансмиссий, которые отличаются друг от друга эксплуатационными свойствами, надежностью и принципом функционирования. По основному принципу работы можно выделить следующие виды механизмов переключения скоростей в автомобиле:

  1. Ручная коробка передач – наиболее простой вариант исполнения, который характеризуется простотой конструкции, надежностью и длительным сроком службы. Однако именно то, что данный тип коробки передач требует участия человека в процессе переключения скоростей, привело к образованию основных правил управления автомобиля: правильное взаимодействие со сцеплением, правильное включение скоростей во время движения. Пример: на машинах ВАЗ 2109, да и вообще, на всех ВАЗах до 2000 года выпуска, как правило, стоит ручная коробка передач (механика).
  2. Автоматическая коробка передач – усовершенствованная система, которая не требует участия человека в переключении передач во время движения автомобиля. Это привело к тому, что на автомобилях с автоматической коробкой передач отсутствует педаль сцепления. Однако автоматическая трансмиссия очень дорога в обслуживании, требует постоянной диагностики, имеет меньшую степень надежности в сравнении с ручной КПП.
  3. Смешанный тип коробки передач – позволяет переключать коробку передач самостоятельно без необходимости нажатия сцепления. Чаще всего, подобная трансмиссия автомобиля устанавливается на гоночные версии транспортного средства, или идет как дополнительная опция.

Рекомендуемая статья: Ford Focus 2-го поколения на вторичном рынке Как правило, вид установленной коробки передач зависит от стоимости автомобиля, его года выпуска и класса.

Агрегаты трансмиссии автомобиля

Трансмиссию иначе можно назвать совокупностью определённых механизмов и агрегатов. Помимо КПП, в их число входят: сцепление, главная передача, дифференциал и кардан.

Диск сцепления

Путём воздействия на сцепление при остановке машины водителю не приходится глушить двигатель — включается нейтральная скорость, и коробка отсоединяется от мотора. В процессе езды сцепление вновь совмещает вращающийся двигатель и коробку.

В трансмиссии автомобиля сцепление играет роль проводника. Именно оно передаёт усиление с объекта на объект. Управляет механизмом водитель, сидящий за рулём машины. Посредством педали он воздействует на привод, соответственно, осуществляется передача усилия.

Различают 3 типа привода, хотя в автомобилестроении чаще применяются лишь два: механический и гидравлический. Электрогидравлический привод такое распространение не получил.

Сцепление состоит из ряда функциональных элементов:

  • дисков, тесно взаимосвязанных между собою;
  • маховика, соединённого с корзиной — относится к самым прочным элементам, выдерживающим большие нагрузки;
  • вилки выключения, разжимающей диски при нажатии педали;
  • первичного вала коробки, на который передаётся КМ.

Принято различать «сухое» и «мокрое» сцепление.

  1. Первый тип осуществляет передачу усилия напрямую между диском мотора и КПП, благодаря силам трения. Он часто устанавливается на внедорожники, оснащённые полным приводом.
  2. «Мокрое» сцепление — использует гидротрансформаторное масло. Жидкость находится между обоими дисками. Такой вариант более надёжен, но стоит дороже обычного сцепления.

Главная передача

Это устройство предназначается для передачи КМ непосредственно к ведущему мосту. Состоит узел из полуоси, ведомой и ведущей шестерней, полуосевых шестерней и шестерней-сателлитов.

Принято различать одинарную передачу и двойную, часто встречающуюся на грузовиках с увеличенным передаточным числом.

Дифференциал

Предназначен для передачи, изменения и распределения КМ. Один из конструктивных элементов трансмиссии. В зависимости от привода автомобиля располагается:

  • в картере — задний привод;
  • в КПП — передний привод;
  • в раздатке — полный привод.

Конструктивная особенность дифференциала заключается в наличии планетарного редуктора. А в зависимости от зубчатой передачи, принято различать:

  • конический дифференциал, используемый в качестве межколёсного;
  • цилиндрический, который ставится между осями автомобилей с полным приводом;
  • червячный — универсальный вариант, используемый и между колёсами, и между осями.

Дифференциал состоит из:

  • корпуса или чашки, воспринимающей КМ от главной передачи;
  • ведомой шестерни, жёстко зафиксированной на корпусе;
  • осей с вращающимися сателлитами;
  • шестерёнок.

Карданная передача

Кардан состоит из валов, промежуточной опоры, шарниров и шлицов, муфты.

  1. Задний вал кардана наделён 2 шарнирами, позволяющими плавно передавать КМ от КПП к главной передаче при езде автомобиля по кочкам.
  2. Шарниры с крестовинами дают возможность передачи КМ под углом.
  3. Шлицы предназначены гасить колебания автомобильного кузова.

Дифференциал

Дифференциал — это механизм с двумя степенями свободы. Грубо говоря, конструкция разделяет механическую энергию двигателя на два потока и ведёт их к колёсам. Дифференциал контролирует вращение колёс и не допускает проскальзывания шин на неровной поверхности. Польза дифференциала проявляется при движении по некачественной дорожной поверхности или во время гололёда, дождя или снега. В зависимости от колёсной формулы расположение этого механизма может отличаться. Основная характеристика дифференциала – коэффициент блокировки (КБ).

Он показывает соотношение крутящего момента одного из колёс к этому же показателю другого колеса. От этого параметра зависит проходимость автомобиля, чем он больше – тем выше проходимость. У обычного симметричного дифференциала эта характеристика всегда равна 1, в случае же со специальными механизмами коэффициент может доходить до 5. Так что если кто-то спросит, из чего состоит трансмиссия, то можно сразу ответить.

Что в итоге

Как видно, после двигателя вторым по важности агрегатом в устройстве автомобиля является коробка переключения передач. Сама же КПП входит в состав трансмиссии, которая может быть реализована при помощи различных схем и конструктивных решений

Автомобили с задним приводом имеют так называемую «классическую» компоновку, отличаются остротой рулевого управления, динамичным разгоном и т.д. Передний привод более устойчив на дороге, менее склонен к заносам,  позволяет более эффективно контролировать автомобиль в поворотах и т.д.

Полный привод сочетает в себе определенные преимущества как переднего, так и заднего привода, однако является более  дорогим и сложным решением. Так или иначе, как от двигателя, так и от трансмиссии напрямую зависят динамические показатели и другие эксплуатационные характеристики автомобиля, что необходимо учитывать при проектировании, в рамках тюнинга авто и т.д.

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
