Водяной насос Рено Логан Сандеро (Renault Sandero Logan)

Замена помпы «Рено Логан»

Следует установить машину на ровную площадку. Слить антифриз. Сорвать болты крепления правого колеса. Поднять эту сторону домкратом, опустить её на подставку. Снять колесо. Убрать пластиковую защиту.

Открутить верхний кронштейн крепления мотора, который установлен со стороны ремня, заранее подложив подпорку под нижнюю часть блока цилиндров. Двигатель приподнять домкратом.

Поднимаем двигатель домкратом

Необходимо снять крышки привода ГРМ: верхнюю и нижнюю.

Ослабить болт натяжного ролика.

Застопорить маховик мощной отвёрткой, открутить болт крепления шкива.

Установить поршень первого цилиндра в ВМТ (верхней мёртвой точке). Для этого следует крутить крепёжный болт распредвала. Совет: процесс пойдёт легче, если снять свечи зажигания. Нужно добиться совпадения метки шестерёнки распредвала с отметиной на блоке цилиндров.

Совмещаем метки на блоке цилиндров и шестерне

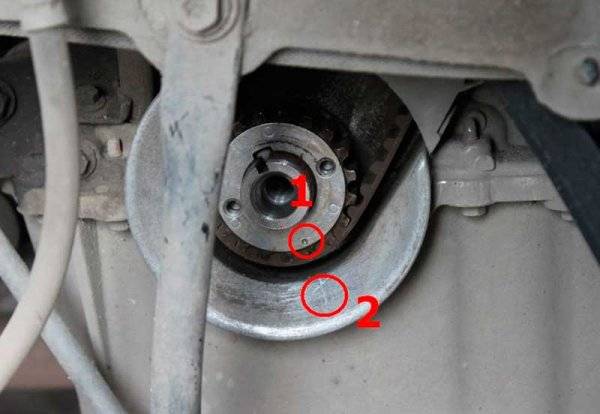

В то же время метка на шестерне коленвала должна также совпасть с соответствующей насечкой на блоке. Если этого не произошло, придётся делать ещё оборот, и так — до совмещения обеих пар отметин.

Теперь можно снять натяжной ролик и ремень.

Важно не смещать выставленные ранее шестерни. Следующий шаг — снятие помпы: требуется открутить болты. Крепёж, расположенный возле шпильки натяжного ролика лучше снимать в последнюю очередь

Их нужно отложить в сторону или поставить на них метки. При помощи шлицевой отвёртки аккуратно отсоединить плоскость помпы от блока

Крепёж, расположенный возле шпильки натяжного ролика лучше снимать в последнюю очередь. Их нужно отложить в сторону или поставить на них метки. При помощи шлицевой отвёртки аккуратно отсоединить плоскость помпы от блока

Следующий шаг — снятие помпы: требуется открутить болты. Крепёж, расположенный возле шпильки натяжного ролика лучше снимать в последнюю очередь. Их нужно отложить в сторону или поставить на них метки. При помощи шлицевой отвёртки аккуратно отсоединить плоскость помпы от блока.

Удалить прокладку при помощи ножа, а если нужно, то очистить поверхности от герметика.

Некоторые модели двигателя предусматривают нанесение герметика, некоторые — нет. Если на плоскостях корпуса есть проточки, то промазывать стыки нужно обязательно, если поверхности ровные, ставится только прокладка.

Важно: перед нанесением герметика плоскости нужно обезжирить и просушить. Теперь можно установить прокладку и помпу на место и закрутить. Совет: рекомендуется очистить резьбу болтов металлической щёткой и также промыть бензином

Если болты повреждены, заменить на новые

Совет: рекомендуется очистить резьбу болтов металлической щёткой и также промыть бензином. Если болты повреждены, заменить на новые

Теперь можно установить прокладку и помпу на место и закрутить. Совет: рекомендуется очистить резьбу болтов металлической щёткой и также промыть бензином. Если болты повреждены, заменить на новые.

В процессе сборки требуется проверить совмещение меток на шестерёнках и блоке. Установить снятые ранее элементы в обратном порядке. Последний этап — заливание антифриза.

Логан с 16-клапанном двигателем

При работе с 16-клапанным «Логаном» следует учесть особенности:

Нужно совместить метки на обоих распредвалах.

С той стороны, где крепится КПП, есть две заглушки. Они закрывают пазы распредвалов, в которые нужно установить фиксатор распредвалов для предотвращения их проворачивания.

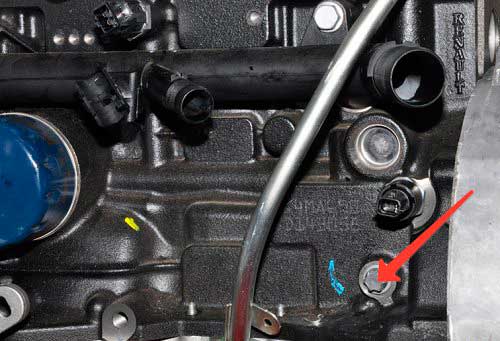

А для закрепления коленвала требуется ввернуть болт, предварительно убрав заглушку рядом с масляным щупом.

Болт фиксации коленвала

Остальные операции проводятся в том же порядке.

Recommendations

Comments 18

Но левый лучше поставить оригинал

Фирма линкс неплохие делает и резина прочная пыльника я правый уже 70 т езжу

сорвало шлицы на левом, на 21т… заводской брак оказался… ну и по всем традициям гарантии не было)) взяли германский за 3700р, при цене оригинала 11000. прошел 32ткм, внешний пыльник в трещинах, но пока не течет. советую после замены левого привода проверить уровень масла в кпп, т.к. масло сливают и заливают. потери неизбежны, ну а если пробег за 100ткм поменять полностью лишним не будет

Масло буду менять полностью

аналоги долго не ходят беру привод в сборе на разборке только оригинал, менял шруз правый не помню фирму цена была 1200р 6тысячи прошел теперь хрустит в обе стороны.

по ремонту Renault Logan

Из более-менее доступных приводов надо брать General Ricambi (DC3005/DC3006). Да и то уже пару нареканий на привода Рикамби знаю лично…

MEYLE 16144980034 взял, через пол год года потек.

поменял полгода назад MEYLE 16-144980034, надеюсь будет долго жить.

Я ставил привод torque и через месяц порвался наружный пыльник, через пол года начал сопливить внутренний, так и ездил два года.

Напишите свой отзыв о приводных валах

Помогите другим — расскажите о своем опыте эксплуатации запчасти.

загрузка.

загрузка.

загрузка.

загрузка.

• Vectra
• Mokka
• Antara
• Astra
• SPORTS TOURER
• Meriva
• Zafira Tourer

Проголосовал ЗА антифриз FELIX на странице рейтинга

У рулевых тяг Sidem только 10 голосов! Рекомендуете?

У молдингов AURORA появился первый отзыв!

Особенности замены на других типах двигателей

Данная последовательность замены водяного насоса идентична и для 1,4-литрового 8 клапанного мотора Рено Логан.

А вот на 16-клапанном агрегате, разборка несколько сложнее. Рассмотрим некоторые особенности данной операции:

При совмещении меток для установки ВМТ, внимание нужно обращать на совпадение их на обеих шестернях распределительных валов;

Со стороны КПП в головке блока имеются две заглушки, прикрывающие торцы распределительных валов. С этой стороны в них проделаны специальные пазы, в которые устанавливается специальное фиксирующее приспособление, предотвращающее возможный проворот одного из валов;

Для фиксации коленчатого вала используется специальный болт, вкручивающийся вместо заглушки, расположенной возле масляного щупа. Только после установки этого фиксатора можно откручивать шкив коленвала;

Далее уже разборка выполняется в указанной последовательности – снимается натяжной ролик и ремень, а далее снимается и заменяется водяной насос.

В целом же, произвести замену водяного насоса на Рено Логан с любым типом мотора для новичка в первый раз сложно, но исполнимо, главное желание.

В последующем замена помпы будет проходить уверенней и быстрее, главное, полностью соблюдать последовательность выполнения данной операции.

Проверка системы охлаждения двигателя k7j Рено Логан

Корпус помпы выполнен из стали или алюминия, а внутри него установлен вал со шкивом, на котором расположена крыльчатка. Также внутри насоса можно увидеть каналы для подачи и отвода охлаждающей жидкости. Вращение рабочего колеса обеспечивает оптимальную циркуляцию жидкости в системе.

Во многих автомобилях установлены насосы, крыльчатка и корпус которых выполнены из сплавов различных металлов, но встречаются и крыльчатки из пластика. Найти насос можно в передней части двигателя.

Неисправность помпы — признаки и причины (4 основных). Как определить по симптомам

Неисправности помпы проявляются в значительном люфте ее вала, нарушении герметичности уплотнения, износе (появлении коррозии или разломе) крыльчатки. Все перечисленные дефекты приводят к тому, что водяной насос автомобиля работает не должным образом, из-за чего в системе охлаждения двигателя не поддерживается необходимое давление, что, в свою очередь, приводит к повышению температуры охлаждающей жидкости вплоть до ее закипания. Приходится покупать новую помпу и устанавливать ее вместо старой.

Причины неисправности помпы

Какие возможные причины неисправности помпы? Этот вопрос интересует не только начинающих, но и достаточно опытных автолюбителей. Далее приведены основные причины, от наиболее распространенных и часто встречающихся до «экзотических». Среди них:

• Неисправный подшипник. Этот узел изнашивается по естественным причинам по мере его эксплуатации. Однако ускоренный износ возможен вследствие дополнительных негативных факторов. Таковым, например, является неправильная (более сильная) натяжка ремня, из-за чего на подшипник оказывается большее усилие. Другая причина значительного износа — попадание антифриза на трущиеся пары вследствие разгерметизации прокладки и подтеков охлаждающей жидкости.
• Нарушение уплотнения. У помпы есть два уплотнения — сальник и резиновая манжета. И именно сальник (прокладка) чаще всего выходит из строя. Происходит это по двум причинам — естественный износ (дубление резины) и использование некачественного дешевого антифриза без соответствующих щадящих присадок, а то и вовсе воды. В долгосрочной перспективе эти жидкости «съедают» прокладку, она начинает подтекать, что приводит, во-первых, к снижению уровня охлаждающей жидкости в системе, а во-вторых, попаданию антифриза или воды в подшипник, вымывания из него смазки и описанным выше неприятностям.
• Несоосность крепления. Это возможно по двум причинам — неправильная установка и заводской брак. Однако неправильная установка — явление достаточно редкое, поскольку на корпусе имеются уже готовые крепежные отверстия, мимо которых очень трудно промахнуться. Другая причина — неравномерное прилегание к блоку двигателя (вследствие грязных, ржавых или искривленных привалочных поверхностей). А вот, к сожалению, заводской брак, особенно у бюджетных помп, — явление не такое уж и редкое. Нарушение соосности приводит к тому, что шкив вращается с перекосом, что, в свою очередь, приводит к ускоренному износу нагруженной части ремня, а также износу подшипника. В самых критических случаях возможен обрыв ремня и возникновение столкновения клапанов и поршней. Иногда несоосность возникает в результате попадания машины в ДТП, в результате которого произошло смещение отдельных элементов кузова и/или двигателя.

Зачастую снижение производительности помпы, и соответственно, снижение давления в системе охлаждения наблюдается после применения герметика, используемого для устранения течи радиатора. Так, его состав смешивается с охлаждающей жидкостью и забивает соты (каналы) радиатора, а также налипает на крыльчатку помпы. Если такая ситуация случилась, то необходимо сливать антифриз, демонтировать помпу, после чего выполнять промывку системы охлаждения при помощи специальных или подручных средств.

Мой Duster

Помпа автомобиля представляет собой насос, отвечающий за обеспечение циркуляции жидкости в контуре системы охлаждения автомобиля. Есть мнение, что менять помпу нужно каждый раз, когда устанавливается новый приводной ремень ГРМ. Эта статья расскажет о том, стоит ли менять помпу при замене ремня ГРМ и с какой периодичностью это делать.

Периодичность замены помпы

Большинство автопроизводителей рекомендуют менять водяной насос системы охлаждения не реже, чем каждые 90 тыс. км пробега. Однако эта периодичность не всегда постоянна и зависит от условий эксплуатации и качества самой помпы. Чаще срок эксплуатации помпы превышает эту величину. Существуют симптомы, указывающие на неисправность или износ, которые могут проявиться намного раньше. Среди них:

• Перегрев двигателя автомобиля. Необходимо следить за показателями датчиков.
• Нарушение герметичности корпуса насоса, вытекание охлаждающей жидкости. Обычно подтеки будут видны, если посветить под капотом фонариком.
• Запах смазки, вытекающей из разрушенного подшипника. Учуять удается не всем, но многим.
• Характерный резкий звук, свидетельствующий о неисправности подшипника или крыльчатки.

Если неизвестно время, в течение которого работает старая помпа, то можно ориентироваться на вышеперечисленные признаки, и при их наличии вовремя производить замену.

Ускоряют процесс естественного износа помпы такие факторы, как:

• резкие перепады температур, экстремальная жара или холод;
• некачественная сборка насоса;
• недостаток или избыток смазки в подшипниках крыльчатки;
• заправка охлаждающей системы некачественной охлаждающей жидкостью, разъедающей рабочие элементы помпы.

При обнаружении признаков неисправности тянуть с заменой помпы не стоит, в перспективе это может привести к дорогостоящему ремонту силового агрегата автомобиля.

Менять ли помпу вместе с ремнем ГРМ

Как правило, срок эксплуатации помпы продолжительнее, чем у ремня ГРМ, примерно в 2 раза, поэтому можно производить замену помпы совместно с каждой второй заменой ремня ГРМ.

Менять помпу отдельно нерационально и если есть малейшие подозрения, что еще один срок эксплуатации ремня она не переживет, то лучше заменить все сразу комплексно. Так как современные автомобили испытывают дефицит подкапотного пространства и добираться до помпы и ремня ГРМ приходится одним и тем же долгим и тернистым путем, то разбирать половину своего транспортного средства еще раз через пару месяцев для замены водяного насоса будет неразумно.

Стоимость помпы и ремня ГРМ не настолько высока, сколько услуги по их установке, можно обойтись и своими силами, особенно если есть большое желание сэкономить. Правда для этого понадобятся инструменты и достаточно много времени, особенно если вы делаете это впервые. Однако если есть сомнения в своих силах, то лучше довериться профессионалам.

На видео ниже показаны последствия замены ремня ГРМ без замены помпы:

Какую помпу купить в качестве замены старой

Если нет желания часто менять помпу, то стоит обращать внимание при выборе только на продукцию известных и проверенных производителей. Самое дешевое предложение не всегда самое выгодное. Мы рекомендуем купить помпу VALEO, имеющую следующие преимущества:

Мы рекомендуем купить помпу VALEO, имеющую следующие преимущества:

• срок эксплуатации до 200 000 км пробега;
• низкий уровень шума и вибрации;
• высокое качество используемых материалов;
• адекватная цена.

Также можно купить помпу GMB с приблизительно тем же соотношением цена-качество.

Желающим заменить все сразу рекомендуем купить комплект ремня ГРМ OPTIBELT от известного немецкого производителя. В его составе уже будет все необходимое:

• ремень ГРМ;
• необходимые направляющие ролики;
• помпа системы охлаждения.

В качестве альтернативы можно купить комплект ремня ГРМ CONTITECH. Нареканий по качеству со стороны пользователей в его сторону не бывает. Главное при выборе — учитывать совместимость помпы с конструкцией конкретной модели автомобиля. Разумно будет при походе в магазин взять старую помпу в качестве образца.

Приобрести вышеназванные качественные товары, а также многие другие запчасти и комплектующие, можно в магазинах IXORA. Приветливые и грамотные менеджеры обязательно помогут сделать правильный выбор. Вы останетесь довольны отличным качеством товара и приемлемыми ценами.

Бесступенчатый вариатор (CVT) Renault Logan

• Множественный задиры в корпусе фланца крепления первичного вала к корпусу вариатора;
• Чрезмерный износ роликового подшипника сепаратора первичного вала CVT;
• Засорение фильтров металлической стружкой, отработкой;
• Блок поврежден извне, вследствие чего грязь просочилась внутрь конструкции;
• На первичном валу повреждены компрессионные кольца в месте соприкосновения фланца;
• Заклинивание соленоидов из-за засорения каналов металлической стружкой;
• Разгерметизация блока, утечка трансмиссионного масла;
• Задиры на клиновидном ремне CVT;
• Ведущий, ведомый валы, опорный подшипник вышли из строя, выработали ресурс по причине систематического перегрева.

Симптомы неисправной помпы

В системе охлаждения двигателя вращение крыльчатки водяного насоса обеспечивает циркуляцию антифриза в малом и большом контуре. Неисправности помпы могут не только привести к перегреву двигателя, но и к обрыву ремня ГРМ и последующему капитальному ремонту двигателя. Рассмотрим устройство насоса, симптомы и причины, по которым требуется замена помпы.

Симптомы неисправности

1. Шум со стороны помпы при работе двигателя. Посторонний звук появляется вследствие износа подшипника. Насос системы охлаждения рекомендуется менять через одну либо каждую замену комплекта ГРМ. Если пренебрегать сервисными интервалами, на телах качения, внутренней и внешней обойме появляется выработка, которая и приводит к шуму, свисту. Нередко причиной ускоренного износа является антифриз, который вследствие негерметичности сальника, резиновой манжеты попадает к трущимся парам.

Когда необходимо менять помпу Renault Logan

Производитель определил ресурс водяного насоса в 60 тыс. км, рекомендуя менять его совместно с деталями привода механизма газораспределения. Тем не менее, как показывает эксплуатация 8-клапанных силовых агрегатов K7J и K7M и 16-клапанного K4M, насос охлаждающей жидкости способен с легкостью проработать и вдвое больший срок – более 120 тыс. км. По этой причине специалисты-ремонтники советуют менять помпу во время каждой второй замены ремня ГРМ. При очередном обслуживании привода механизма газораспределения проконтролируйте состояние водяного насоса. О том, что узел скоро выйдет из строя, сигнализируют следующие признаки:

• наличие охлаждающей жидкости на блоке цилиндров, ремне и деталях привода ГРМ;
• появление радиального люфта на валу помпы;
• увеличенное осевое биение вала водяного насоса;
• шум и гудение подшипников со стороны привода ГРМ при работающем двигателе.

Отметим, что последний фактор лишь косвенное доказательство, поскольку неприятные звуки могут исходить и от подшипника натяжного ролика. По этой причине окончательный диагноз установите только после снятия деталей привода газораспределительного механизма с двигателя.

Это интересно: Поломки: Двигатель не развивает полной мощности Renault Logan 2004-2009 Бензин

Замена водяной помпы на автомобиле «Рено Логан»

Прежде чем приступать к работе, следует перечислить все расходные материалы и инструменты, без которых процесс замены попросту невозможен. Итак, нам потребуется:

• новая водяная помпа производства фирмы RENAULT;
• комплект торцовых ключей;
• набор рожковых ключей;
• отвёртка плоская;
• жидкость охлаждающая — 5 литров;
• герметик;
• ведро;
• домкрат;
• фонарик.

Последовательность операций

Для замены помпы действуйте по следующему плану:

Автомобиль ставится на эстакаду или на смотровую яму. Чтобы исключить скатывание машины, под её задние колёса ставятся башмаки. Открывается капот машины, минусовая клемма с аккумулятора откручивается рожковым ключом на 10.

Правое переднее колесо автомобиля поддомкрачивается и снимается с помощью торцовой головки на 19. Под него устанавливается ведро, после чего на радиаторе откручивается сливная пробка. Охлаждающая жидкость сливается в ведро.

Охлаждающую жидкость из «Рено Логан» лучше всего сливать в ведро

После полного слива охлаждающей жидкости торцовым ключом на 14 откручивается верхняя крышка ГРМ.

Необходимо снять верхнюю крышку ГРМ с «Рено Логан» для доступа к ремню и помпе

В результате появляется возможность добраться до ремня ГРМ.

Для замены помпы на «Рено Логан» ремень ГРМ придётся снять

Затем всё тем же торцовым ключом откручивается нижняя крышка ГРМ, тогда открывается доступ к шкиву водяной помпы и её крепёжным болтам (снимать эту крышку удобнее всего из смотровой ямы).

После снятия нижней крышки «Рено Логан» открыт доступ к шкиву помпы

После извлечения крышек ремень снимается вручную, затем рожковым ключом на 12 откручиваются крепёжные болты помпы (их 10). Помпа аккуратно снимается

При снятии важно не повредить тонкую прокладку, которая находится под помпой.

Охлаждающая помпа «Рено Логан» извлекается вместе с прокладкой

Прокладка из-под старой помпы тщательно очищается ветошью от загрязнений, накладывается на новую помпу. После этого на неё наносится слой герметика

Оптимальным вариантом здесь будет профессиональный герметик от фирмы ABRO, но если его нет, подойдёт любой другой состав, способный работать при высоких температурах.

ABRO — лучший герметик для помпы «Рено Логан»

После этого новая помпа аккуратно устанавливается на штатное место, крепёжные болты затягиваются, ремень и обе крышки ГРМ также устанавливаются на штатные места.

Следующий этап — заливка новой охлаждающей жидкости. Для автомобиля «Рено Логан» требуется как минимум 5 литров. Оптимальным вариантом будет заливка жидкости марки SINTEC. Этот состав отличается хорошим качеством и демократичной ценой: пятилитровая канистра обойдётся автолюбителю в 500 рублей.

Оптимальный вариант для «Рено Логан» — охлаждающая жидкость SINTEC

Что понадобится для работы

Потребуется новая помпа. Производитель рекомендует приобретать насос завода RENAULT. Артикулы: 7701478018 (Logan 1 8V 1.4L) и 210105296R (для бензиновых моторов 105 л.с. 1.6 л.), 210101302R (для моторов 16-клапанным механизмом ГРМ и 8-клапанным после 2010 года выпуска.).

Ещё для ремонта понадобятся:

• набор ключей — от 8–21. Крепёжные болты на разных двигателях отличаются друг от друга;
• комплект головок и ключ-трещотка. Для откручивания закисших болтов нужен вороток;
• острые ножи — для очистки плоскости от накипи и герметика;
• домкрат, массивная устойчивая подставка под автомобиль;
• шлицевая (плоская) мощная отвёртка.

Также нужно приготовить ёмкость для слива антифриза, тряпки, герметик, ацетон или бензин для обезжиривания.

Важно: чтобы заменить помпу на 16-клапанных моторах, следует найти приспособление для закрепления распределительных валов и коленвала

Возможен ли ремонт КПП Рено Логан. Что лучше ремонт или замена

Чтобы дать окончательное заключение по трансмиссии проводим комплексную диагностику в техническом центре с использованием цифрового оборудования.

На основании полученных данных проводим анализ, оцениваем общее состояние агрегата, количество и характер системных ошибок, наличие дефектов. Мастер делает выводы о пригодности агрегата к дальнейшему

использованию или ремонту. Не пытайтесь проводить ремонт своими руками, так как для этого потребуется специальное оборудование.

В случае механического повреждение корпуса, дефектов, разгерметизации рационально провести замену модульно, нежели восстанавливать коробку отдельными узлами.

Какое масло заливать в Renault Logan: рекомендованное изготовителем на синтетической основе, класс вязкости 75W – 85, классификация по API SL / CF.

Советы по выбору новой детали

Водяной насос может выйти из строя в любой момент, поэтому лучше заранее приобрести данный узел, чтобы он был «про запас» (в будущем дешевле он все равно не будет) и при обнаружении, что помпа пришла в негодность, быстро ее поменять.

При этом к выбору данной детали следует подходить серьезно. Лучше всего приобретать оригинальный водяной насос. Это будет являться гарантией того, что помпа соответствует всем стандартам и проработает длительный срок.

Но оригинальные запчасти стоят дороже, чем аналоги, изготовленные фирмами-производителями запасных частей.

Можно, конечно, и сэкономить, купив аналоговую деталь, но при этом необходимо обратить внимание на некоторые нюансы:

• Приобретать деталь необходимо только у проверенных продавцов;
• Фирма-изготовитель должна быть известной;
• Должны иметься сопровождающая документация и сертификаты качества к узлу.

При этом обязательно необходимо проверить саму помпу на наличие повреждений, отсутствие люфтов, шумов при вращении вала и т.д.

Замена водяного насоса

Далее рассмотрим последовательность работ по замене на примере 1,6-литрового 8-клапанного агрегата:

1. Чтобы поменять водяной насос, авто устанавливается на ровную площадку. Наличие смотровой ямы не обязательно. Чтобы обеспечить доступ к шкиву коленчатого вала, выдомкрачиваем правое переднее колесо и снимаем его. Затем демонтируем пластиковую защиту. Также потребуется снятие защиты картера. Сливаем охлаждающую жидкость с системы;

Откручиваем верхний кронштейн крепления двигателя, установленный со стороны приводного ремня, предварительно установив подпорку под мотор.

Затем выдомкрачиваем силовой агрегат немного вверх. Но можно поступить и по-другому: переднее колесо перед снятием выдомкрачивается повыше, под силовой агрегат устанавливается упор, снимается кронштейн, после чего домкрат опускается вниз, а вместе с ним и кузов, подпорка же не даст сделать это мотору – он получится приподнятым;

Снимаем верхнюю защитную крышку привода ГРМ, а затем и нижнюю. После этого получим полный доступ к ремню ГРМ, которым и приводится в действие водяной насос;

Послабляем натяжной ролик привода навесных агрегатов мотора и снимаем ремень;

Окручиваем болт крепления шкива. Для этого можно воспользоваться разными методами — установить 4 передачу на КПП и попросить помощника выжать тормозную педаль, зафиксировать маховик мощной отверткой, или застопорить шестерню ГРМ (после обеспечения доступа к ней);

Перед снятием привода, необходимо установить 1-й поршень в ВМТ по меткам. Для этого прокручиваем коленчатый вал за болт крепления шестерни распредвала. Чтобы крутить было легче, можно снять с мотора свечи зажигания. Вначале устанавливаются метки на шестерне ГРМ и головке блока. На блоке она сделана в виде буквы «D», а на шестерне – просто выпуклая точка.

Для удобства можно их дополнительно пометить маркером, чтобы они были более заметны. После совмещения этих меток, смотрим на шестерню коленчатого вала и блок цилиндров – на них тоже имеются метки. Которые должны совпасть.

Если этого не произошло, следует еще прокручивать коленчатый вал, пока все станет как надо; Послабляем и откручиваем гайку крепления натяжного ролика и снимаем его, а также приводной ремень

Важно следить за тем, чтобы после этого случайно не провернуть распределительный или коленчатый вал

Откручиваем болты крепления помпы

Особое внимание необходимо уделить двум болтам, установленным возле шпильки, на которую садится натяжной ролик. Их откручивать нужно в последнюю очередь

Эти болты входят в каналы, по которым циркулирует жидкость. Поэтому, чтобы обеспечить герметичность системы, они посажены на клей. Выкрутить их сложнее, при этом болты лучше положить отдельно или пометить;

Аккуратно загоняем отвертку между помпой и блоком и снимаем ее. Отметим, что насос посажен на две направляющие, с которых нужно ее аккуратно стянуть. Затем снимаем прокладку;

Теперь о том, следует ли наносить на прокладку герметик. Здесь все зависит от особенностей корпуса насоса. Есть узлы, на прилегающей плоскости корпуса которых проделаны проточки, у других же их нет и поверхность у них ровная, зато на прокладке имеются специальные уплотнительные выступы. Так вот, в первом случае (с имеющимися проточками) герметик использовать необходимо, а во втором – это делать не нужно;
Ставим на место прокладку и насос, предварительно зачистив поверхность посадочного места от следов старой прокладки и герметика ножом. Закручиваем болты крепления поочередно увеличивая на них момент затяжки. Те два болта, которые входят в каналы перед закручиванием необходимо промазать герметиком, чтобы обеспечить герметичность;

Сборка силовой установки выполняется в обратном порядке. То есть, ставиться натяжной ролик, ремень, после чего он натягивается. Далее необходимо сверить совпадение всех меток, а также провернуть коленчатый вал на 2 оборота и удостовериться, что метки снова сошлись. После этого можно собирать силовую установку дальше – ставить защитные крышки, кронштейн двигателя, шкив коленчатого вала, ремень навесного оборудования, защиту картера колесо.
Последним действием является заливка нового антифриза в систему.

Замена привода на Рено

Рекомендуем обзавестись достаточным количеством ветоши, поскольку ремонтный процесс предполагает контакт с внутренними полостями ШРУС (то есть со смазкой). Итак, меняем левый привод и правый привод.

1. Ослабеваем центральную ступичную гайку и колесный крепеж.
2. Вывешиваем автомобиль Renault Logan и удаляем колесо.
3. Для повышения удобства действий отсоединяем поперечный рычаг от поворотной цапфы.
4. Теперь, потянув кулак на себя, вынимаем ШРУС в сборе с полуосью из посадочного места в ступице.
5. Переходим к сливу масла из трансмиссионного агрегата. Здесь появляется отличная возможность заменить смазку в коробке, чем и рекомендуем воспользоваться.
6. Путем отстежки соответствующей защелки на внутреннем шарнире производим полное освобождение вала привода, после чего его можно извлекать наружу.
7. Теперь полуось устанавливаем в тиски и демонтируем хомуты, которыми удерживаются пыльники на внешнем и внутреннем шарнирах.
8. Для демонтажа наружного ШРУС производим несколько аккуратных ударов по корпусу шарнира. Избегаем ударов по сепаратору, дабы его не разрушить.
9. Для того чтобы снять внутренний шарнир понадобится приспособление для съема стопорного кольца. Удаляем кольцо и производим аналогичные удары с помощью того же молотка.
10. Подготовив новые шарниры к замене, набиваем в них смазку в достаточном количестве.
11. Производим установку внутреннего ШРУС, предварительно надев на полуось пыльник. Устанавливаем стопорное кольцо.
12. Монтаж наружного шарнира осуществляем посредством ударов молотком, которые следует прикладывать к торцевой части ШРУС. Процедуру производим до момента фиксации стопорного кольца.
13. Пыльники подлежат креплению с помощью новых хомутов.
14. По завершении установки хомутов можно приступать к монтажу собранной полуоси.
15. Далее производим заливку смазки в трансмиссионный агрегат.

Замена правого привода и замена левого привода вала на другой стороне авто Renault Logan практически ничем не отличаются от рассмотренной здесь процедуры.

Бесступенчатый вариатор (CVT) Renault Logan

• Множественный задиры в корпусе фланца крепления первичного вала к корпусу вариатора;
• Чрезмерный износ роликового подшипника сепаратора первичного вала CVT;
• Засорение фильтров металлической стружкой, отработкой;
• Блок поврежден извне, вследствие чего грязь просочилась внутрь конструкции;
• На первичном валу повреждены компрессионные кольца в месте соприкосновения фланца;
• Заклинивание соленоидов из-за засорения каналов металлической стружкой;
• Разгерметизация блока, утечка трансмиссионного масла;
• Задиры на клиновидном ремне CVT;
• Ведущий, ведомый валы, опорный подшипник вышли из строя, выработали ресурс по причине систематического перегрева.
