Заклинило заднее колесо рено дастер - Как снять задний тормозной барабан Рено Логан без съёмника

Замена тормозных барабанов ВАЗ 2110

Замена тормозных барабанов на ВАЗ 2110 классически простая процедура. Берём домкрат поднимаем с нужной стороны снимаем колесо. Единственным сложным моментом это может быть откручивание шпилек барабана и срыв тормозного барабана (поскольку очень часто они наглухо прикепают).

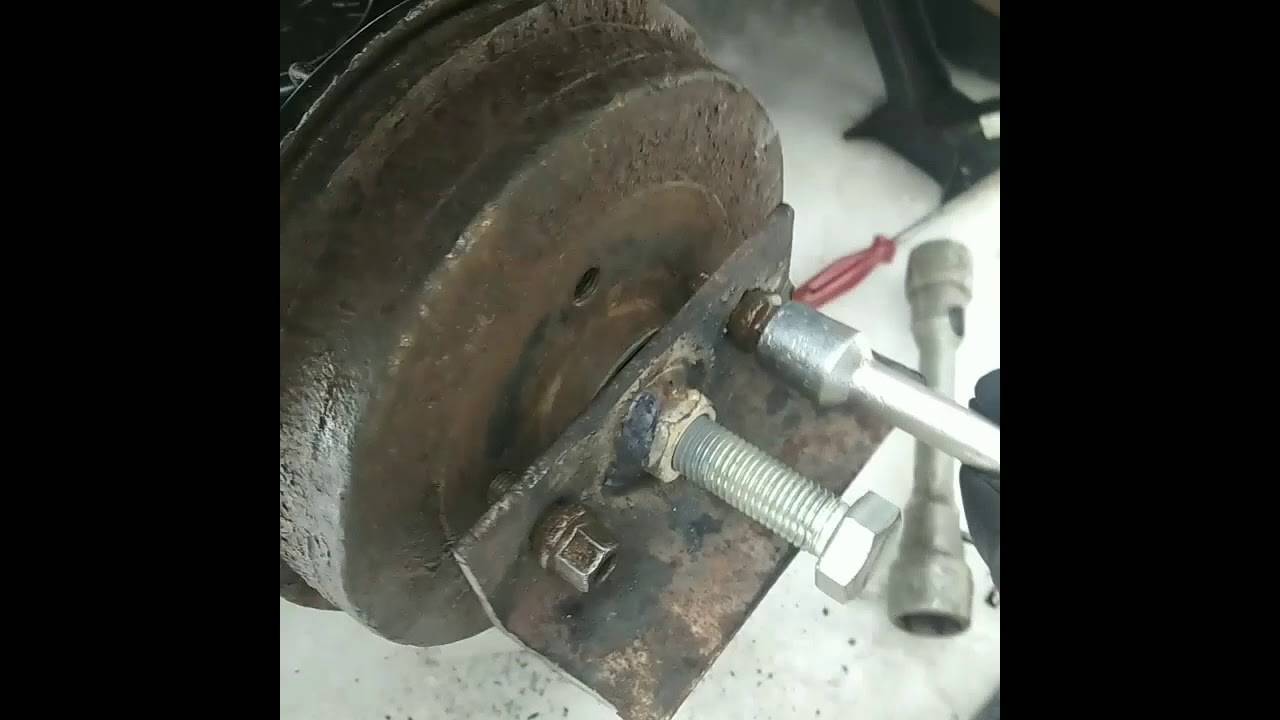

А затем легкими постукивании молотка (так чтобы не повредить барабан, он хрупкий) снимаем и меняем тормозной барабан ВАЗ 2110, 2111, 2112 или же Калины, Приоры, Гранты (на всех этих авто процесс замены тормозных барабанов абсолютно одинаковый). Лучше всего такие постукивания совмещать вместе с равномерным вкручиванием шпилек в соответствующие отверстия в барабане. Главное не сорвать резьбу!

Установка нового тормозного барабана осуществляется в обратном порядке. Если барабан не налазит, то возможно нужно будет ослабить тросик ручного тормоза, а после отрегулировать ручник.

Замена передних тормозных колодок на автомобиле Рено Логан

Срок службы передних тормозных колодок на автомобиле Рено Логан первого поколения – в пределах 60.000 км пробега. Он может варьироваться в большую или меньшую сторону в зависимости условий эксплуатации автомобиля, манеры езды, качества установленных тормозных колодок. Периодичность проверки их состояния раз в 30.000 км пробега.

Тормозные колодки придется менять в случае их износа (общая толщина накладки и колодки менее 6 мм — см. фото выше), отслоения накладки от колодки, неравномерном износе, замасливании. Замене тормозного диска.

Передние тормозные колодки на автомобилях Рено Логан заменяются сразу в обоих тормозных механизмах передних колес, то есть две пары (для предотвращения возникновения заноза).

Необходимые инструменты, приспособления, запчасти

— Рожковый ключ на «17»

— Накидной ключ или головка на «13»

— Толстая шлицевая отвертка или небольшая монтажка

— Два комплекта новых передних тормозных колодок

Подготовительные работы

— При наличии повышенного уровня тормозной жидкости в бачке на главном тормозном цилиндре, откачиваем ее излишек при помощи шприца или груши, во избежание ее перелива после установки новых колодок и сильном утапливании поршней в тормозные цилиндры суппортов

— Поддомкрачиваем автомобиль и снимаем одно из передних колес

— Очищаем тормозной механизм переднего колеса от грязи

Порядок замены передних тормозных колодок на автомобиле Рено Логан первого поколения

Отворачиваем нижний болт направляющего пальца

Используем рожковый ключ на «17» для удержания направляющего пальца и накидной ключ на «13» для отворачивания болта.

Поднимаем плавающую скобу суппорта вверх

Если поднять скобу затруднительно, нужно подвигать ее вправо-влево и повторить попытку. Можно поддеть отверткой под суппорт и поднять скобу используя ее как рычаг.

Извлекаем переднюю тормозную колодку из направляющей

Заднюю тормозную колодку оставляем в направляющей чтобы опираясь на нее можно было утопить поршень во внутрь цилиндра.

Утапливаем поршень тормозного цилиндрика в его корпус

Для этого опускаем плавающую скобу обратно вниз, и, используя большую шлицевую отвертку (монтажку) как рычаг (вставив ее между тормозным диском и суппортом) сдвигая его наружу, утапливаем поршень.

Извлекаем вторую тормозную колодку

Поднимаем скобу вверх и извлекаем тормозную колодку.

Очищаем направляющие передних тормозных колодок от грязи

Снимаем две пружинные скобы накладок и очищаем их и посадочные поверхности направляющей под тормозные колодки. Скобы устанавливаем обратно.

Вставляем новые тормозные колодки

При утопленном поршне суппорта колодки должны стать без затруднений.

Опускаем плавающую скобу и закрепляем ее болтом

Перед установкой желательно нанести на болт немного фиксатора резьбы для предотвращения самопроизвольного его отворачивания. Момент затяжки болта 3,4 кгс.м.

Аналогично производим замену передних тормозных колодок на другом колесе.

После замены передних тормозных колодок следует несколько раз нажать на педаль тормоза для установки зазоров между колодками и дисками.

Примечания и дополнения

— Перед установкой новых тормозных колодок следует провести ревизию состояния направляющих пальцев, их пыльников и пыльников тормозных цилиндров (см. фото выше). Палец извлекаем из направляющей, очищаем от загрязнений. Смазываем небольшим количеством пластичной смазки (литол, смазка шрусов и т.п.) и вставляем обратно. Поврежденные или изношенные пыльники пальцев и цилиндра следует заменить.

— Период притирки новых тормозных колодок к тормозному диску 100-200 км пробега

Необходимо соблюдать осторожность в этот период, так как тормозной путь автомобиля увеличивается. Так же необходимо избегать резкого торможения, так как можно «поджечь» новые накладки колодок и ни о каком эффективном торможении с такими колодками в дальнейшем не может быть и речи

Еще статьи по тормозной системе автомобилей Рено Логан первого поколения

Схема подключения стоп-сигналов в задних фонарях и дополнительного стоп-сигнала автомобиля Рено Логан первого поколения Скрипят передние тормозные колодки, причины Замена тормозных дисков Рено Логан Как снять суппорт Рено Логан 1,4 Загорелась лампа неисправности тормозной системы автомобиля Рено Логан Регулировка ручника на Рено Логан

Сравнительный тест-ремонт

— Замена передних тормозных колодок на автомобиле ВАЗ 2108 (2109, 21099)

Как подтянуть ручник Дастер?

Для регулировки ручника Duster заготовьте торцовую головку № 13. На 5-7 щелчках храпового механизма ручник должен держать машину под углом 25 градусов. Если он с этой задачей не справляется, то его привод нужно отрегулировать из салона. Для регулировки ручного тормоза Дастер:

Стягивается облицовка тоннеля.
Заглушка на рычаге отбрасывается вперёд, открывается доступ к регулировочному узлу.
Двигая регулировочную гайку, добиваются того, чтобы рычаг ходил на 5-7 щелчков.
Сделав несколько таких полных ходов рычага, его опускают до упора.
Зад автомобиля поднимают домкратом, задние колеса проворачиваются рукой. Если они крутятся равномерно, то всё в порядке. Иначе ручник либо тормозные механизмы требуют ремонта.
Заглушка узла регулировки, тоннель ставятся на место.

Цена работы на сто

Примерная стоимость услуг, предлагаемых автосервисами по ремонту — от 600 рублей. Правильная замена износившихся деталей способствует более длительной эксплуатации. Обратный эффект наблюдается при некачественном, ненадлежащем отношении к работе. В таком случае выйдут из строя не только колодки, но и вероятнее всего повредится сам барабан, что повлечёт за собой существенные денежные затраты и более сложный ремонт. Чтобы определить износ, производители часто устанавливают устройства, которые определяют состояние элементов системы. При использовании электронных приспособлений используется индикатор на панели приборов. Механические устройства начинают при эксплуатации тормозной системы воспроизводить характерные звуки, служащие сигналом о необходимости диагностики. Замена необходима сразу на обоих колесах, для равномерного торможения автомобиля. Иначе водитель может не справиться с управлением, это приводит к серьёзным непоправимым последствиям. Установка новых задних колодок на дастере может быть необходима при следующих неисправностях:

недостаточная или неравномерная тормозная сила;
прихватывание тормозов после прекращения воздействия на педаль;
чрезмерный ход педали тормоза;
недостаточная интенсивность работы стояночного тормоза.

Как снять тормозной барабан рено дастер

Замену колодок проводим в случае предельно допустимого износа их накладок или барабана тормозного механизма заднего колеса.

Колодки также необходимо заменить при замасливании накладок, наличии на них глубоких борозд и сколов или в случае отслоения накладок от основания колодок.

Тормозные механизмы задних колес переднеприводных и полноприводных автомобилей Renault Duster имеют принципиально одинаковую конструкцию.

Разница в расположении стяжных пружин и разжимного рычага привода стояночного тормоза.

Колодки тормозных механизмов всех автомобилей заменяют одинаковыми приемами, описанными на примере переднеприводного автомобиля.

Однако для облегчения работы на полноприводном автомобиле можно предварительно снять стяжные пружины, так как они расположены на наружных сторонах колодок.

Работу проводим на ровной площадке.

Замену колодок показываем на левом заднем колесе.

Перед снятием барабана тормозного механизма опускаем рычаг стояночного троса до упора — автомобиль должен быть расторможен.

Снимаем заднее колесо и надежно фиксируем автомобиль на опорной стойке заводского изготовления.

Для того чтобы снять барабан, колодки нужно свести.

Для этого шлицевой отверткой через резьбовое отверстие в ступице (барабане — на автомобиле 4х2) вращаем храповую гайку механизма автоматической регулировки зазора между колодками и барабаном, уменьшая длину распорной планки.

Для наглядности показываем со снятым барабаном. Храповую гайку на левом и правом колесах вращаем за зубцы снизу вверх.

На автомобиле 4х4

Ключом Torx t-40 откручиваем два винта крепления тормозного барабана к ступице

Снимаем тормозной барабан

Не нажимайте педаль тормоза со снятым барабаном, поршни рабочего цилиндра могут выйти полностью.

Поддеваем отверткой и выводим из зацепления с колодкой крючок верхней стяжной пружины

Также снимаем нижнюю стяжную пружину

Снимаем пружину регулятора зазоров

Пассатижами поворачиваем чашку пружины опорной стойки задней колодки до совмещения паза в чашке с хвостовиком стойки.

Снимаем чашку с пружиной и вынимаем опорную стойку из отверстия щита тормозного механизма.

Также снимаем опорную стойку передней колодки

Отводим от тормозного щита заднюю тормозную колодку

Отсоединяем наконечник троса стояночного тормоза от рычага задней колодки

Снимаем колодку и пружину наконечника троса

Снимаем переднюю тормозную колодку вместе с распорной планкой и разъединяем их.

Проверяем техническое состояние деталей и очищаем их.

Перед установкой новых колодок очищаем резьбу наконечника распорной планки и храповой гайки и нанеся на резьбу тонкий слой пластичной смазки.

Устанавливаем механизм автоматической регулировки зазора в исходное состояние, руками ввернув наконечник распорной планки в отверстие планки (резьба на наконечнике распорной планки и храповой гайке — правая).

Устанавливаем новые колодки тормозного механизма заднего колеса в обратной последовательности.

Перед установкой барабана тормозного механизма очищаем его рабочую поверхность металлической щеткой от грязи и продуктов износа колодок.

Аналогично заменяем колодки тормозного механизма правого колеса (резьба на наконечнике распорной планки и храповой гайке — левая).

Чтобы отрегулировать положение тормозных колодок, нажимаем педаль тормоза несколько раз.

Удерживаем ее в нажатом положении и затем многократно поднимаем и опускаем рычаг стояночного тормоза (при перемещении рычага нужно все время держать кнопку выключения стояночного тормоза на рычаге нажатой, чтобы храповой механизм не работал).

При этом в тормозных механизмах задних колес будут слышны щелчки от работы механизма автоматической регулировки зазоров между колодками и тормозными барабанами.

Рычаг стояночного тормоза поднимаем и опускаем до тех пор, пока не прекратятся щелчки в тормозных механизмах.

Проверяем уровень тормозной жидкости в бачке гидропривода системы и при необходимости доводим его до нормы.

На автомобиле 4х2

Поддеваем отверткой защитный колпак

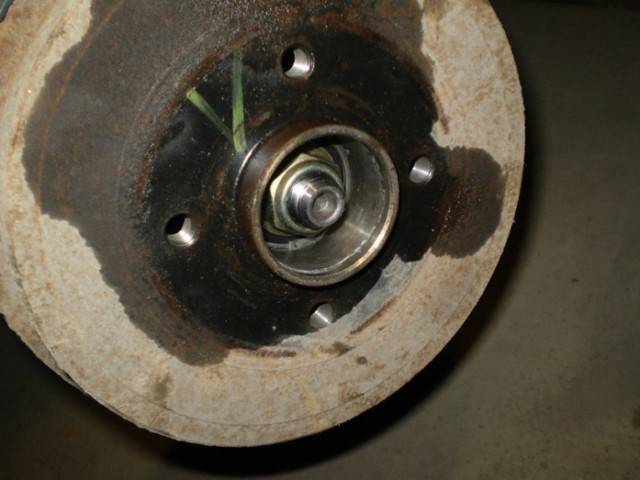

Снимаем защитный колпак подшипника ступицы

Головкой на 36 откручиваем гайку подшипника ступицы

Снимаем тормозной барабан в сборе с подшипником

Дальнейшие операции по замене колодок одинаковы с операциями на автомобиле 4х4

После установки тормозного барабана гайку подшипника ступицы затягиваем моментом 175 Нм

Нужно устанавливать новую гайку, но если ее нет, то можно использовать старую гайку.

Раздвигаем губки тисков на 10-15 мм, кладем на них ступичную гайку под углом так, чтобы она одновременно упиралась и гранью и основанием.

Осторожно наносим удары по наружной фаске гайки молотком, сминая ее

Как заменить задние тормозные колодки на рено логан с видео

Следить за техническим состоянием автомобиля необходимо регулярно

При очередном техобслуживании обязательно уделите внимание тормозным механизмам. От исправности работы тормозов нередко зависит жизнь водителя и пассажиров. Ниже разберёмся когда и как менять колодки задних тормозных механизмов на Renault Logan своими руками

Также узнаем, что необходимо для самостоятельной замены

Ниже разберёмся когда и как менять колодки задних тормозных механизмов на Renault Logan своими руками. Также узнаем, что необходимо для самостоятельной замены.

Когда проводят замену колодок

Авто французской фирмы Renault оснащён на задних колёсах тормозами барабанного типа. Замену колодок проводят при достижении критического износа фрикционных накладок. Толщина, при которой необходимо сделать замену, составляет 6 мм. Точное измерение проводят не на глаз, а штангенциркулем. Мерить следует с основанием.

Данных сколько километров ходят задние колодки нет. На износ влияют несколько факторов. Главные из них – это манера езды, качество тормозных колодок и состояние автомобильных дорог.

Признаки неисправности

Признаки свойственны всем автомобилям, не только Renault Logan. Кроме критической толщины накладок, о необходимости замены барабанных колодок говорят такие сигналы:

появление скрипа и скрежета при резком торможении;
наличие основательных борозд, сколов и трещин на поверхности тормозного барабана;
отслоение фрикционной накладки от основы;
стояночный тормоз не удерживает автомобиль на уклоне в 20-25 градусов.

Инструменты и материалы

Для самостоятельной замены барабанных колодок нужен следующий инструмент:

автослесарный вороток,
головка на 30,
отвёртка,
плоскогубцы,
штангенциркуль,
надёжная опора для автомобиля.

Чтобы очистить тормозной механизм при замене, пригодится средство WD-40 или обычный бензин, а также металлическая щётка. И главное – комплект новых тормозных колодок для Renault Logan.

Какие колодки выбрать?

Предложений на рынке автомобильных запасных частей огромное количество. Здесь есть и именитые производители и малоизвестные. Чётких рекомендаций от официальных представителей французского концерна нет.

Выбор делайте на основе отзывов на специализированных форумах. Опыт других водителей Renault Logan поможет определиться с фирмой.

В большинстве случаев главный критерий – это оптимальное соотношение цены и качества.

Пошаговая инструкция

Замену проводим сначала на одном колесе, затем на втором.

Устанавливаем автомобиль на ровной площадке.
Опускаем рычаг стояночного тормоза вниз.
Ослабляем колёсные шпильки.
Снимаем отвёрткой защитный металлический колпачок.
Поднимаем автомобиль на домкрате и устанавливаем на надёжную опору.
Снимаем колесо.
Откручиваем гайку на ступице и снимаем тормозной барабан.
Очищаем механизм заднего тормоза от грязи и пыли.
Снимаем плоскогубцами пружину и сам регулятор зазора.
Снимаем верхнюю пружинку, стягивающую колодки.
Поворачиваем установочные чашки и снимаем пружинки с опорных стоек.
Вынимаем планку-распорку с храповым механизмом.
Снимаем стягивающую пружинку снизу.
Отсоединяем трос ручника от колодки.
Устанавливаем новые колодки и собираем механизм заднего тормоза в обратном порядке.
Проверяем расстояние между внешними поверхностями барабанных колодок. Оно должно быть 202,45 ± 0,25 мм. Коррекция расстояния проводится путём изменения длины распорной планки.
Устанавливаем тормозной барабан, предварительно очистив его металлической щёткой.
Затягиваем гайку на подшипнике ступицы.
Устанавливаем колесо.
Проводим замену колодок с другой стороны автомобиля, повторяя пункты 3–19.

Видео по замене задних колодок

Для более полной информации предлагаем просмотреть видео про замену колодок задних тормозных механизмов на Renault Logan.

Регулировка и обкатка

После установки новых колодок необходимо провести регулировку зазора между тормозными накладками и барабаном. Для этого нажимаем несколько раз педаль тормозы. Должны быть слышны щелчки. Так срабатывает автоматический механизм регулировки. После нескольких нажатий тормоза щелчки прекращаются.

Обязательно проверьте работу стояночного тормоза. При необходимости подтяните тормозные тросы. При опущенном ручнике колёса должны вращаться свободно, а при затянутом – невозможно провернуть. Загляните под капот и проверьте уровень жидкости в расширительном резервуаре тормозной системы. Если он ниже нормы – долейте.

После установки новых тормозных колодок избегайте резких торможений первые 100 км. пробега, дайте фрикционным накладкам притереться. Счастливой дороги!

На автомобиле 4×4

Далее вывешиваем автомобиль и снимаем колесо с машины. Далее опускаем рычаг ручного тормоза, чтобы свести задние тормозные колодки.

Также дополнительно сводим колодки, за счет изменения строительной длины распорной пластины. Изменение длины производится посредством вращения храповой гайки.

Ее вращение производится через отверстие в барабане … …на фото, для наглядности, показана регулировка без тормозного барабана. Приведите в исходное состояние регулятор зазоров см.

Сведите тормозные колодки двумя монтажными лопатками.

Установите барабан в порядке, обратном снятию. Гайку ступицы окончательно затяните моментом Нм. Отрегулируйте зазор между тормозными колодками и барабаном, нажав раз на педаль тормоза, При каждом нажатии должен быть слышен щелчок регулятора.

Когда менять

Порядок замены деталей определяется техническим регламентом, который разрабатывается в отношении каждого автомобиля. При этом сроки проведения работ зависят также от стиля вождения.

При частом и активном торможении замена задних тормозных колодок на Рено Дастер производится раньше установленного срока. Кроме того, на продолжительность эксплуатации также влияет наличие системы ESP.

В среднем устанавливать новые компоненты на Дастер необходимо каждые 30-60 тысяч километров пробега

Однако до достижения указанного показателя рекомендуется обращать внимание на посторонние звуки. Если при торможении Дастер скрипит, то, вероятнее всего, причина шума обусловлена износом элементов. О необходимости замены этих деталей также свидетельствуют следующие явления:

О необходимости замены этих деталей также свидетельствуют следующие явления:

Резкое снижение уровня тормозной жидкости при условии отсутствия протечек.
Резкое или слабое блокирование колес при нажатии на педаль тормоза.
На узлах тормозной системы помимо пыли присутствует металлическая стружка.

Renault Duster, 2013

Комментарии 31

Барабаны зло. Нет барабанов нет проблем. Избавился от них 3 года назад. Удачи Вам !

Полезно и просто!Не зря у нас рабочий всегда с молотом изображен…Пожалуй пора подписку на канал сделать-есть у этого человека полезные видео по ремонту дастера…

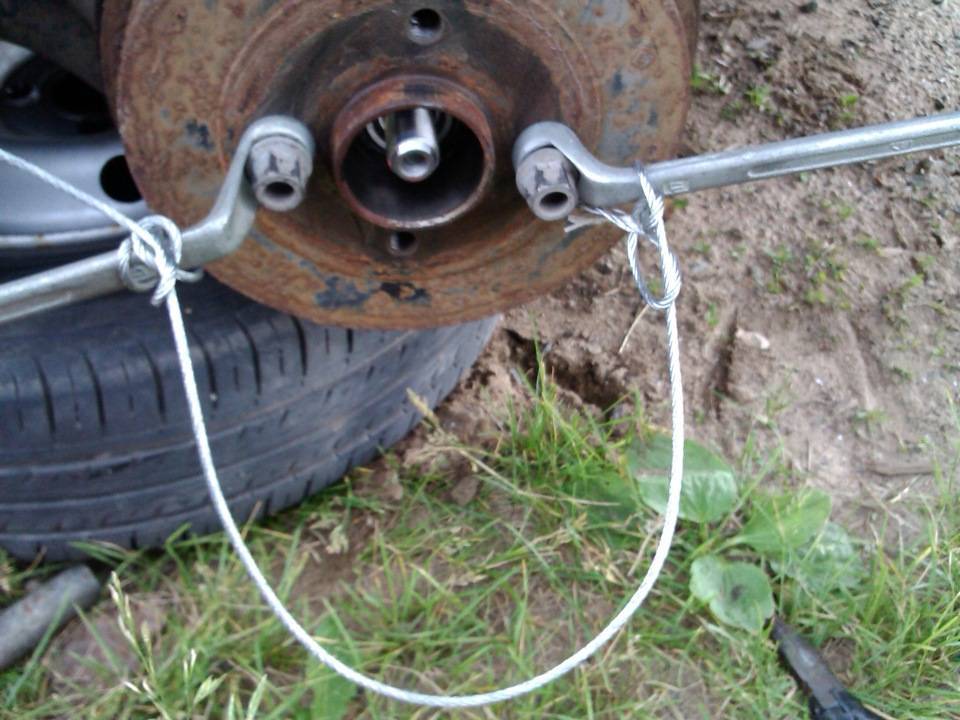

…на Волге там в барабане были отверстия с резьбой… вкручиваешь попеременно 3 болта они упираются в ступицу и барабан слазит… Всему этих французов учить нужно… А вообще в отверстия колёсных болтов заложить вату смоченную уксусной эссенцией на часок только так всё раьединяет и проникает :)))) без кувалдометра

С кувалдой быстрее.

Я дубасил резиновой кувалдой. Барабаны чугунные и очень дорогие, не хотелось на них «попасть»! Теперь каждую сезонную переобувку колес -снимаю руками эти барабаны, смазываю ступицу шрусовой смазкой, что бы больше не прикипели и развожу колодки в ручную))

1) вы разводили колодки через храповый механизм(там же пишут в мануле нужно сделать так)?2) а если и кувалда не помощет какие сьемники есть. Тоже бил бил жалко дальше еще расколется

Вот тоже вопрос у меня такой же. То-ли тросики ослаблять в салоне, то-ли «храповичек» крутить ?

Как можно развести механизм, без снятия барабана?

см. фото выше вашего комментария это я имел ввиду. Ток в мануле делается это с барабаном через отверстие (на фото) . А уже после разведения снимается барабан. Вот у нас с товарищем и вопрос Stalevar63

Понятно, я трос ослабил, дальше все видели.

тоесть из салона а уже потом кувалдой?

Да, вот ту гайку, что на фото ниже я прицепил. Мне кажется, надо сначала по-пробовать «храповичек» покрутить (снизу вверх), а если не поможет — тогда снять накладку и отпустить гайку тросиков.

ок так и сделаем

У ОД при гарантийной замене задних тормозных цилиндров так и делали. Только я сначала не понял чего мастер там в отверстии отверткой ковырял.

oleg1971vorkuta

Как можно развести механизм, без снятия барабана?

Твою ж мать… А не пробовал кувалдой бить через проставку деревянную хотя бы? Понял бы такой способ сьема для левого клиента, там бабло и пофиг, но себе…

Спрошу без злобы. Автор ездит на машине или только «улучшает» и ремонтирует?

Николай, Олег активно эксплуатирует свой Дастер. Он далеко не новый уже, как и большинство «дорестайлов» и требует периодических ремонтов и профилактик. И делиться тем, как сам сделал. Не вижу ничего «неправильного». А барабаны всем рекомендую в первый год скинуть, почистить посадочное, смазать. Тогда всегда «от руки» будут сниматься. И не понадобиться так их срывать. В сервисе, кстати, тоже так же снимают. Говорят : будем стучать.

Спрошу без злобы. Автор ездит на машине или только «улучшает» и ремонтирует?

Ага, просто стоит .

Бывает, что при снятии барабанов колодка сползает с поршня цилиндра и протыкает насквозь защитный пыльник у цилиндра.А еще у меня такое было, что с левой стороны передняя колодка спрыгнула с поршня, порвала пыльник, а задняя колодка надавила на поршень и с другой стороны побежала тормознуха.

Замена троса ручника Duster

Тросы ручного тормоза Дастер меняют, если они настолько растянуты, что отрегулировать их невозможно; при механических повреждениях или когда теряется подвижность задних тросов внутри их оболочек.

Артикул: NK 9039148

Работа выполняется таким образом:

Натяжение тросов ручника полностью ослабляется, для этого регулировочную гайку отворачивает до конца.
Снимается барабан.
Разжимной рычаг сдвигается отвёрткой вперёд, при этом спираль сжимается.
Трос отсоединяется от разжимного рычага.
У полноприводного Рено Дастер нужно снять заднюю колодку, пассатижами отжать вперёд пружину троса, после чего от разжимного рычага можно отсоединить наконечник жгута.
Усики фиксатора оболочки сжимаются, после чего из отверстия щита извлекается тросик.
Привод вынимается из держателя, расположенного на рычаге.
Оболочка вытаскивается из держателя на бензобаке.
Тросик извлекается из отверстия в крепеже рычага подвесной балки.
Оболочка вытягивается из кузовных держателей. У полноприводного Рено Дастер такой держатель только один.
Жгут подтягивается в салон, отсоединяется от уравнителя после вывода его наконечника из уравнителя, затем целиком вытаскивается через кузовное отверстие снизу.
Все снятые запчасти после замены троса ручника Duster ставятся в обратном порядке.

Меняем передний трос

Чтобы заменить передний трос ручника, нужно:

Полностью ослабить его натяжение, вывернув регулировочную гайку.
Тросовые наконечники выводятся из пазиков уравнителя, затем детали разъединяются.
Сзади рычага половой коврик разрезается, его части отводятся в сторону. Так открывается нижняя часть рычага ручника без удаления передних сидений. Этот разрез прикроется потом тоннелем пола.
От резьбы наконечника жгута отворачивается регулировочная гайка, после чего он вытягивается назад, и снимается вместе с уравнителем.
Производится обратная сборка.

Как снять задний барабан на рено логан: секреты выполнения работы

Мероприятия по демонтажу барабана производятся на авто с поднятыми задними колесами. Сделать это можно двумя способами — поднять транспортное средство с помощью домкрата или использовать подъемное устройство (имеется на СТО). Также проверьте позицию ручного тормоза Рено — он должен быть внизу.

Чтобы снять барабан, подготовьте минимальный набор инструмента. Вам будет необходим «баллонник» (для скручивания болтов с колес), пара монтажных лопаток, головка на «тридцать» и штангенциркуль для проведения измерений.

Чтобы снять барабан на Рено, действуйте так:

Ставьте селектор выбора скоростей в положение первой скорости, после чего подставляйте упоры под колеса.
Демонтируйте защитный колпак (если он предусмотрен на колесе вашего авто).
Используйте зубило и молоток для снятия защитного колпака из ступицы, после чего демонтируйте узел.
Послабляйте ступичную гайку, а далее — откручивайте болты на колесе. Если с этим возникают сложности, обработайте гайку WD-40.

Поднимайте колесо сзади, а дальше ставьте зад машины на подпорки

Уделяйте внимание той части, где производится снятие. Далее демонтируйте колесо сзади

Опустите рукоять ручника вниз (колеса не должны быть блокированы). Скручивайте заднюю ступичную гайку и выбрасывайте ее (применение старой детали запрещено).

Демонтируйте барабан тормоза с подшипником.
Проводите измерения с помощью штангенциркуля. Если диаметр больше параметров, указанных выше, требуется снятие и замена барабана.

Меняйте барабан попарно, то есть слева и справа вместе.
Убедитесь, что барабан легко вращается, а люфтов у подшипника нет. Если это требуется, выполняйте замену подшипника.

Не делайте выпрессовку подшипника, если в этом нет острой нужды. Если же сняли устройство, то не возвращайте его на прежнее место.

По аналогичному принципу производите снятие барабана справа.

Если вы возвращаете на место старый барабан, используйте напильник для устранения буртика на рабочей части.

Устанавливайте правильные зазоры, а далее сводите колодки с помощью лопаток.
Ставьте барабан по алгоритму, который обратен демонтажу. Протягивайте ступичную гайку с усилием в 175 Ньютонов на метр. При этом не двигайте машину, ведь так вы повредите подшипник.
Подрегулируйте расстояние между барабаном и колодками. Решить эту задачу просто — нажмите 12-16 раз на педаль тормоза и вслушивайтесь. Если щелчки пропали, регулировка завершена.
Ставьте защитный кожух на ступицу и возвращайте колесо. Если был колпак, ставьте на место и его.
Убедитесь в легкости вращения колес.

Процесс снятия и последующей установки барабана на Рено Логан не займет много времени. Если следовать инструкции, все будет сниматься легко, а настройка узла не вызовет проблем даже у новичка. Если же и остаются вопросы, то на помощь приходит видео с подробной инструкцией.

Что касается выбора подходящего барабана для замены, то воспользуйтесь информацией из таблицы ниже.

Как заменить тормозные колодки передних колес на Рено Дастер

Полезное, Ремонт авто

Renault, тормозная система авто

Замена передних тормозных колодок на автомобиле Renault Duster выполняется, если превышен допустимый износ фрикционных накладок. В данном случае минимальная толщина не должна составлять 6 мм.

Также замена передних тормозных колодок должна проводиться во время замены тормозных дисков, а также, если по каким-то причинам накладки были сильно замаслены или на них имеются глубокие борозды и трещины, что может существенно влиять на качество торможение, а также на безопасность.

В данной публикации предлагаем всем владельцам кроссовера Рено Дастер, познакомится с пошаговой инструкцией замены тормозных колодок на передних колесах.

Стоит помнить, что замена передних колодок тормозных механизмов производится всего комплекта (четырех колодок), даже если некоторые колодки имеют допустимый износ. В противном случае это может привести к уводу автомобиля в сторону в момент торможения.

Перед началом замены передних тормозных колодок необходимо проверить уровень тормозной жидкости в бачке, если он на о необходимо с помощью медицинской груши или шприца откачать часть жидкости до о, чтобы во время установки новых колодок часть жидкости не вытекла через верх, когда вы будете утапливать поршень суппорта.

Инструкция по замене передних колодок Renault Duster

Поддомкрачиваем и снимаем переднее колесо.Через боковое отверстие суппорта с помощью отвертки максимально вдавливаем поршень в цилиндр, таким образом, освобождая тормозные колодки.

Руками выводим из зацепления прижимную пружину и снимаем ее.
Теперь с помощью плоской отвертки открываем пластиковые заглушки защитных втулок направляющих пальцев и применив шестигранник на «7», откручиваем направляющие.
Затем поднимите тормозной суппорт вместе с внутренней колодкой, при этом тормозной шланг отсоединять не нужно.
Чтобы вынуть внутреннюю колодку необходимо сильно ее потянуть, так как на внутренней ее поверхности находится пружина, которая входит во внутрь поршня.
Наружная колодка легко вынимается из направляющих тормозного суппорта.

Очистив щеткой по металлу все элементы тормозного механизма можно приступать к установке новых тормозных колодок. При этом не забудьте проверить состояние резиновых втулок направляющих пальцев, при их износе замените на новые.

Стоит помнить, что на внутренних тормозных колодках Renault Duster есть маркировка, которая указывает, в каком положении они должны находиться в тормозном суппорте. Нанесенная стрелка указывает, что колодка должна быть установлена по ходу вращения колеса.

После замены тормозных колодок проверьте уровень тормозной жидкости в бачке и при необходимости долейте до отметки “MAX”, а также запустите двигатель и несколько раз нажмите на педаль тормоза, пока та не станет тугой. И еще, первые сто километров пробега автомобиля после замены тормозных колодок избегайте резких торможений, так как эффективность их будет минимальна пока поверхности накладок и тормозного диска не притрутся.

Редакция Autoplus.suПодготовлено по материалам zr.ru

Как снять задний тормозной барабан Рено Логан без съёмника

Замена тормозных барабанов ВАЗ 2110

Замена передних тормозных колодок на автомобиле Рено Логан

Как подтянуть ручник Дастер?

Цена работы на сто
