Как заменить подшипник ступицы на Renault Logan?
Пошаговая инструкция
1. Пока автомобиль на колесах срываем ступичную гайку с той стороны где будете менять подшипник. Гайка под головку на тридцать. Усилие затяжки достаточно большое, поэтому берите вороток по мощнее.
Так же перед откручиванием гайку можно взбрызнуть проникающей смазкой.
2. Срываем колесные болты, поддомкрачиваем, выкручиваем болты и снимаем колесо.
3. Полностью выкручиваем ступичную гайку.
4. Если у вас машина с ABS значит нужно отключить датчик. Вынимаем датчик он закреплен на пружинке.
Для удобства отгибаем немного вверх кронштейн крепления провода ABS.
5. Теперь нам нужно открутить рулевой наконечник и отвести в сторону. Это мы показывали ранее.
6. Теперь нам нужно снять тормозной суппорт. Разводим колодки с помощью плоской отвертки (не упирайте отвертку в рабочую поверхность колодки).
7. Откручиваем два болта крепления скобы суппорта сзади и снимаем его. Болты под головку на восемнадцать.
После снятия суппорт подвязываем на проволоке к стойке.
8. Откручиваем два винта крепления тормозного диска и снимаем его. Крепеж под Torx T40.
Винты нужно предварительно обстучать молотком через наставку, и брызнуть проникающей смазкой.
9. Часто после откручивания крепежных винтов тормозного диска он не снимается. В этом случае аккуратно обстукиваем молотком и он отойдет.
10. Откручиваем гайки крепления кулака к стойке. Ключом на восемнадцать держим головку болта, а воротком с головкой откручиваем.
Болты пока не вынимаем.
11. Откручиваем болт крепления шаровой опоры. Держим головку болта ключом на шестнадцать, а воротком с головкой откручиваем гайку.
После откручивания гайки, вынимаем болт. Частенько болт сильно прикипает. Брызгаем проникающей смазкой, одеваем головку с воротком на головку болта и крутим туда-сюда несколько минут. После таких манипуляций болт должен выйти.
12. Вынимаем палец шаровой из кулака. Забиваем клин в разрез куда вставлен палец шаровой, и далее стуча молотком по рычагу палец должен выйти.
13. Вынимаем привод из ступицы. Если прикипел, брызгаем проникающей смазкой и легонько помогаем молотком.

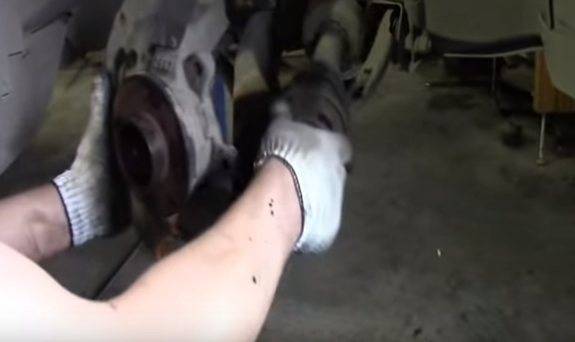

14. Вынимаем болты крепления ступицы к стойке и она у нас в руках.
15. Желательно открутить защитный кожух, он закреплен тремя болтами. При откручивании болты эти часто обрываются, поэтому если сможете выпрессовать подшипник без снятия кожуха, не снимайте.
16. Далее два варианта действий. Первый, отнести ступицу на сервис и ребята на прессе поменяют подшипник за десять минут и не за большие деньги. Второй, пробовать самому спрессовывать и запрессовывать подшипник в тисках.
Если выберете второй вариант, то хочу рассказать несколько нюансов. Вам нужно будет подбирать различные проставки, оправки чтобы проделать замену подшипника в тисках. Сперва нужно выпрессовать ступицу. После выпресовки обычно внутренняя обойма подшипника остается на ступице. Можно ее аккуратно подрезать болгаркой и расколоть зубилом.
Подшипник нужно выпрессовать и запрессовывать через наружную часть. Есть еще нюансы по запрессовке подшипника если у вас Логан с ABS. Более подробно рекомендую смотреть в видео уроке с 8 минуты.
Когда будете запрессовывать ступицу упор нужно делать на внутреннюю обойму.
После замены подшипника сборку производим в обратном порядке. У кого вопросы, задаем в комментарии.
Как организовать замену подшипника передней ступицы на автомобиле Рено Логан и видео технологических процессов
Ремонтный процесс для авто, оборудованного АБС, аналогичен операциям с машиной без системы. Отличие состоит только в отсутствии установочного кольца для датчика, которое на авто с ABS размещено в гнезде поворотного кулака. Технология замены узлов качения для левого и правого колеса идентична. Ремонт удобнее всего выполнять на демонтированном кулаке.
Необходимый инструмент
- Домкрат и зубило.
- Тиски и молоток.
- Ключ Torx T40 и Torx T30».
- Оправка на 49 мм.
- Щипцы для снятия стопорных колец.
- Набор ключей и головок «на16», «на 30», «на 13», «на 17» и «на 18».
- Смазка Литол-24 или Циатим.
Алгоритм проведения работ
Перед тем, как приступить к замене неисправного подшипника передней ступицы Рено Логан, автомобиль нужно зафиксировать ручным тормозом и стопорными упорами. Дальнейшая процедура не настолько проста, как смена рулевых наконечников , но и не Боги горшки ожигают. Технология ремонта на машине с АБС заключается в выполнении следующих переходов:
- Отвернуть контргайку в центре колеса при помощи головки «на 30», а также ослабить болты крепления колесного диска.
- Вывесить переднюю часть авто домкратом (оба колеса должны находиться в воздухе, иначе стабилизатор поперечной устойчивости будет поджимать компоненты подвески вверх, мешая демонтажу).
- При помощи ключа Torx T40 в ступице открутить 2 винта, крепящие тормозной диск, и снять его (ручник следует отпустить).
- Ключом Torx T30 отвернуть три винта, крепящих щит к поворотному кулаку и демонтировать щит.
- Удерживая палец ключом Torx T30, открутить гайку фиксации шарнира наконечника к рычагу кулака ключом «на 16». Вывести палец шарового шарнира из рычага при помощи съемника или молотка.
- Головкой и рожковым ключом «на 16» открутить гайку болта, соединяющего поворотный кулак и шаровую опору. Вынуть болт, и вывести палец шаровой из поворотного кулака.
- Головкой «на 18» и рожковым ключом «на 16» отвернуть гайки болтов верхнего крепления передней стойки к кулаку и вывести его из кронштейна.
- Снять поворотный кулак со ступицей.
Следующий этап замены неисправного подшипника передней ступицы на Рено Логан происходит в гараже при условии наличия тисков:
- Зафиксировать кулак в тисках и выпрессовать ступицу путем нанесения ударов молотком по ее торцу через оправку или головку соответствующего размера. Внутреннее кольцо узла качения при этом остается на ступице.
- Шлицевой отверткой поддеть защитную шайбу, закрывающую сальник шарикоподшипника, и снять ее.
- Вставить фланец ступицы в тиски и зажать деталь. Вставить зубило между торцами кольца и ступицей.
- Нанося удары молотком по зубилу, сдвинуть внутреннее кольцо шарикоподшипника по ступице.
- Вставить съемник в образовавшийся зазор и окончательно снять внутреннее кольцо.
- Очистить и обработать надфилем посадочное место, после чего установить в поворотный кулак установочное кольцо датчика, лапками внутрь кулака. Кольцо нужно сориентировать таким образом, чтобы держатель датчика (поз. 1) стал в пазе кулака (поз. 2).
- Нанести внутрь отверстия смазку и установить опорную шайбу с винтом чашечного съемника.
- Вставить шарикоподшипник в отверстие кулака и установить на его торец чашку съемника.
- Запрессовать новую деталь качения, при этом шайба съемника должна опираться на кулак.
- Установить стопорное кольцо и запрессовать ступицу в шарикоподшипник, при этом чашка съемника опирается на торец его внутреннего кольца.
- Дальнейший процесс сборки и установки ступичного узла выполняется в обратной последовательности.
Причины неисправности
Порядок действий
Для замены подшипника передней ступицы нужно:
- Установить автомобиль на ровную поверхность, заблокировать задние колеса стояночным тормозом и подложить под них противооткатные упоры.
- Ослабить болты на переднем колесе.
- Снять с помощью отвертки заглушку, закрывающую ступичную гайку.
- Головкой на 30 отвернуть ступичную гайку. Если колесо проворачивается, то можно заблокировать его, нажав на педаль тормоза.
- Поднять машину на домкрате, установить подставку и снять колесо.
- Для машин с АБС. Снять датчик скорости вращения колеса, закрепленный в поворотном кулаке:
- снять подкрылок;
- отсоединить провода датчика от колодки проводов, закрепленной на лонжероне, нажав на пластиковые фиксаторы;
- вывести провод из держателей на лонжероне и амортизационной стойке;
- нажать на пластиковые фиксаторы с оборотной стороны тормозного диска и вытащить датчик.
- Снять тормозной механизм:
- поджать тормозные колодки с помощью монтажной лопатки;
- вывернуть ключом на 18 два болта, крепящих направляющую колодок к поворотному кулаку;
- снять скобу суппорта с направляющей колодок и подвесить на пружине передней подвески с помощью проволоки или шнурка;
- снять тормозной диск, вывернув два болта ключом Torx T40;
- снять тормозной щит, вывернув три болта ключом Torx T30.
- Отсоединить наконечник рулевой тяги:
- отвернуть гайку ключом на 16, удерживая болт от проворачивания ключом Torx T30;
- отжать монтажной лопаткой наконечник рулевой тяги вниз.
- Отсоединить шаровую опору:
- открутить торцевыми головками на 16 болт в нижней части поворотного кулака и выбить его;
- раздвинуть монтажной лопаткой клеммное соединение;
- отвести рычаг подвески вниз, давя на него монтажной лопаткой, одним концом упертой в поворотный кулак.
- Отсоединить поворотный кулак от амортизационной стойки, вывернув два болта ключами на 18 и выбив их с помощью молотка и металлического стержня.
- Зажать поворотный кулак в тисках ступицей вниз.
- Выпрессовать ступицу головкой на 30 или обрезком трубы подходящего диаметра.
- Снять с помощью отвертки шайбу, закрывающую сальник подшипника.
- Зажать ступицу в тисках и зубилом сбить внутреннее кольцо подшипника.
- Вытащить стопорное кольцо с помощью щипцов.
- Выпрессовать внешнее кольцо детали из ступицы.
- Для машин с АБС. Поставить установочное кольцо центрирующими лапками внутрь кулака. Отверстия на нем должны находиться напротив места крепления датчика скорости вращения колеса.
- Запрессовать новую запчасть в ступицу. Если машина оснащена АБС, то деталь должна быть обращена к установочному кольцу темной защитной шайбой.
- Установить стопорное кольцо и запрессовать ступицу в подшипник.
- Установить остальные детали в обратном порядке.
Как заменить своими руками?
Разобравшись с разновидностями подшипников на Логан и подбором запчастей для замены, можно переходить к ремонту. Ниже подробно описано, как заменить передний подшипник на Рено Логан.
Внимание! На Рено Логан, оборудованный АБС, следует устанавливать только подшипник с магнитным кольцом. Иначе датчик АБС не сможет работать корректно
Прежде, чем проводить операцию, нужно застопорить машину при помощи стопорных упоров или ручника. Для работы потребуется набор инструмента – он перечислен ниже.
Инструменты:
- зубило;
- тиски;
- домкрат;
- молоток;
- торкс T 30 и T 40;
- оправка 49мм;
- щипцы, чтобы убрать стопорные кольца;
- ключи и головки 13, 16, 17, 18 и 30 мм;
- смазка (подойдет литол-24).
Замена подшипника:
- Головкой на 30 выкрутить контргайку, расположенную в центральной части колеса, затем ослабить крепления диска колеса.
- Под капот установить домкрат так, чтобы два передних колеса оказались в воздухе.
- Демонтировать колеса.
- Снять датчик скорости вращения колеса, разжав клипсу и открепив колодку.
- Воспользовавшись ключами на 13 и на 18, демонтировать с тормозных колодок направляющую с суппортом, далее привязать последний к пружине подвески.
- Торкс T 40 вывернуть пару винтов ступицы, удерживающих тормозной диск, далее снять элемент (стояночный тормоз при этом нужно отпустить).
- С торкс T 30 снять крепежные элементы щита и удалить его.
- Зафиксировав палец ключом T 30, снять гайку, которая удерживает шарнир наконечника на рычаге кулака (ключ на 16). Вывести палец из рычага специальным инструментом или обычным молотком.
- Снять гайку и болт, которые соединяют поворотный кулак с шаровой опорой. Палец шаровой вывести из поворотного кулака.
- Вывести поворотный кулак из кронштейна, выкрутив его крепежи, затем снять запчасть вместе со ступицей.
Для дальнейших работ необходимы тиски, а все манипуляции лучше производить в закрытом помещении – например, в гараже. Потребуется произвести выпрессовку деталей. Это достаточно трудоемкий процесс, и для его проведения вы можете обратиться к специалисту автосервиса.
Если же вы решили действовать самостоятельно, следуйте приведенной ниже инструкции.
Продолжение работ:
- Зажать кулак тисками, после чего выпрессовать ступицу, ударяя по торцевой части молотком (делается через оправку/головку нужного размера). Внутреннее кольцо не снимается.
- Плоской отверткой зацепить защитную шайбу сальника подшипника и снять деталь.
- Зажать в тиски фланец ступицы, установить зубило в промежутке между торцами кольца и ступицей.
- Бить молотком по зубилу, отодвигая внутреннее кольцо подшипника по ступице.
- Когда появится достаточный зазор, съемником изъять внутреннее кольцо.
- Щипцами снять стопорное кольцо узла качения.
- Выпрессовать шарикоподшипник из кулака, воспользовавшись чашечным съемником или оправкой с молотком.
- Удалить загрязнения с посадочного гнезда, по возможности обработать его надфилем. Поставить установочное кольцо датчика в поворотный кулак так, чтобы его лапки были направлены вовнутрь. Держатель датчика должен попасть в паз кулака.
- Смазать отверстие, поставить опорную шайбу с винтом чашечного съемника.
- Поставить подшипник в разъем кулака, на торцевую часть надеть чашку съемника.
- Запрессовать новую запчасть таким образом, чтобы шайба съемника опиралась на кулак.
- Поставить стопорное кольцо и запрессовать в подшипник ступицу – чашка съемника упирается в торец внутр. кольца.
- Произвести дальнейшие действия в обратном порядке.
Принцип замены подшипника задней ступицы автомобиля во многом схож.
Подшипник передней ступицы (замена) Lada Largus / Лада Ларгус
Разновидности переднего ступичного подшипника на Рено Логан
Поэтому при выборе стоит знать, есть ли на автомобиле эта функция. Помимо заводского подшипника существует ряд аналогов, которые можно применять для установки на Рено Логан.
Оригинальный номер запчасти
- Артикул оригинального подшипника выглядит так – 6001547686. Это каталожный номер с функцией АБС и его стоимость составляет – 3400 руб.
- Если автомобиль не оснащён функцией АБС, то артикул выглядит следующим образом – 771205779. Стоимость составляет в среднем – 2250 рублей.
Аналоги
Существует ряд аналогов, которые можно и рекомендовано устанавливать на Рено Логан вместо оригинального заводского подшипника. Что же касается качества, то перечисленные ниже, ничем не уступают тем, что сделаны на заводе изготовителе.
Итак, сначала рассмотрим аналоги ступичного подшипника на Рено Логан с функцией АБС:
| Наименование производителя | Каталожный номер | Средняя цена в руб. по РФ |
| Dello | 30600105470686 | 900 |
| Denckermann | W413279 | 1200 |
| Master-sport | 6561-SET-MS | 1350 |
| Automotor France | ABR5580 | 1400 |
| Breckner | BK26004 | 1500 |
| Bta | H1R026BTA | 1650 |
| Asam | 30454 | 1750 |
| SCT | SCP 6561 | 1750 |
| Mapco | 26150 | 1800 |
| Hans Pries | 700 546 755 | 2000 |
| ABS | 201127 | 2100 |
| SNR | XGB.41371.R00 | 2100 |
| Kraft Automotive | 4105029 | 2600 |
| Optimal | 701 837 | 3000 |
| Stellox | 43-28402-SX | 3000 |
| Febi | 26887 | 3300 |
| Ruville | 5584 | 3600 |
| SWAG | 60 92 6887 | 6300 |
Таким образом, видно, что существует довольно много аналогов, которые можно установить вместо переднего заводского ступичного подшипника с АБС.
Теперь, рассмотрим список аналогов, которые без АБС:
| Наименование производителя | Каталожный номер | Средняя цена в руб. по РФ |
| Kamoka | 5600006 | 850 |
| Bta | H1R006BTA | 860 |
| Febest | DAC37720037-KIT | 875 |
| Dello | 30770102050779 | 880 |
| NK | 753910 | 900 |
| Cx | CX 101 | 960 |
| Denckermann | W413235 | 1000 |
| Kraft Automotive | 4105125 | 1000 |
| Starline | LO 03596 | 1100 |
| Breckner | BK26001 | 1200 |
| Master-sport | 3596-SET-MS | 1300 |
| Meyle | 16-14 309 0353 | 1300 |
| ABS | 200002 | 1300 |
| Febi | 05528 | 1300 |
| Autlog | RS1041 | 1300 |
| Optimal | 700 310 | 1300 |
| Ashika | 44-11001 | 1400 |
| Denckermann | W413088 | 1500 |
| Ruville | 5516 | 1600 |
| SWAG | 60 90 5528 | 1600 |
| Coram | CR016ZZ | 3000 |
Аналогов заводского подшипника передней ступицы без АБС также очень много и есть с чего выбрать. Как видно с таблицы основная ценовая политика колеблется в районе 1300 рублей, что дешевле оригинальной детали.
Размеры подшипника передней ступицы
Иногда случаются случаи, когда невозможно купить подшипник и продавцы предлагают назвать размер, чтобы подобрать подходящий. 90% автомобилистов даже не знают, как он исчисляется и что такой критерий существует.
Также, некоторые производители предлагают каленые подшипники, которые имеют значительно высший ресурс использования. Стандартная деталь может проехать до 30 000 км, а вот каленый вариант – до 50 тыс. км.
Таким образом, можно найти и подобрать аналог для установки на Рено Логан.
Запрессовка и затяжка переднего подшипника ступицы на Рено Логан
И так, теперь переходим к последнему этапу замены переднего ступичного подшипника – его запрессовка:
- Перед запрессовкой ступичного подшипника, вставляем кольцо, которое держит датчик АБС внутрь кулака, как показано на фотографии.
- Тщательно зачищаем и освобождаем от грязи место посадки переднего ступичного подшипника.
- Наносим смазку на подшипник, для того чтобы он лучше сидел. Если автомобиль с комплектации АБС, то устанавливаем подшипник в кулак магнитной полосой АБС вниз. В качестве оправки используем старый подшипник.
- Устанавливаем кулак на верстак и задавливаем подшипник внутрь при помощи пресса.
- Устанавливаем стопорное кольцо. Рекомендую устанавливать новое, оно идет во всех комплектациях запасных частей.
- Теперь нам нужно запрессовать сюда ступицу. Запрессовкой ступицы, тоже нужно быть очень аккуратным, так как в процессе работы необходимо сделать правильный упор. Он должен идти только на внутреннюю обойму подшипника и ни как иначе.
- Ну и далее все устанавливаем в обратной последовательности.
Пошаговая инструкция
1. Поддомкрачиваем и снимаем колесо.
2. Для удобства замены шаровой нужно снять тормозной суппорт целиком. Откручиваем сзади два болта крепления. Болты под ключ на восемнадцать.
Если болты откручиваются в первый раз то они могут туго идти. С завода они посажены на фиксатор резьбы. Желательно при установке их очистить, нанести фиксатор и закрутить.
3. После откручивания болтов суппорта с помощью плоской отвертки разводим тормозные колодки. Упор нужно делать в колодку с той стороны где нет фрикционного материала.
После разведения колодок снимаем суппорт и подвязываем его на проволоке к пружине стойки.
4. Теперь нам нужно открутить болт крепления пальца шаровой. Брызгаем на болт проникающей смазкой и откручиваем болт. Воротком с головкой на шестнадцать крутим гайку, а ключом на шестнадцать держим головку болта.
Если болт от руки не вынимается, то выбиваем его молотком и выколоткой по размеру.
5. Брызгаем проникающей смазкой в клин куда входит палец шаровой.
6. Несильно забиваем плоскую отвертку в щель куда входит палец шаровой. Далее стучим молотком по рычагу вниз. Ниже на фото я думаю все понятно.
После того как вышла шаровая, снимаем с пальца пластиковый упор который не дает тереться резиновому пыльнику шаровой об кулак. Это очень важная деталь, не забудьте ее поставить на новую шаровую.
7. Шаровая опора запресовывается в рычаг на шлицах. Перед выпресовкой нужно проверить наличие стопорного кольца в пазу который вы можете посмотреть на фото ниже. Если есть стопор снимаем его.
Отмечено место где может быть стопорное кольцо
8. Снимаем пыльник и очищаем металлической щеткой все вокруг шаровой.
9. Подбираем оправку чтобы она вставала снизу шаровой и была чуть больше ее диаметра. В общем нужно чтобы оправка уперлась в рычаг.
10. Подставляем упор под оправку, к примеру трубу и поджимаем ее немного опустив машину с домкрата.
11. Несколькими ударами молотка выбиваем шаровую в оправку.
12. Поднимаем немного домкрат и убираем оправку с упором.
13. Теперь нам нужно запрессовать шаровую. Подбираем оправку чтобы она вставала по диаметру шаровой снизу. Подойдет головка на 36 или 34.
14. Подставляем оправу и упор под нее. Спускаем немного машину с домкрата. После того как спустили смотрим чтобы край рычага куда входит шаровая был горизонтально к телу шаровой. Это нужно для того чтобы шаровая ровней запрессовалась.
Пока не запрессуете шаровую, не снимайте с нее транспортировочный колпачок.
15. Берем оправку в которую мы выпресовывали шаровую и ставим ее сверху. Бьем по оправке и загоняем шаровую на место.
16. После запрессовки снимаем транспортировочный колпачок и одеваем на палец пластиковый упор.
Так же если с вашей новой шаровой идет стопорное кольцо, установите его.
17. Вставляем палец шаровой в кулак. Следите чтобы пластиковый упор встал в паз.
Палец нужно вставить на такую глубину чтобы вошел болт.
Если палец плохо идет, можно снизу рычага немного постучать молотком.
18. Проверяем болт крепежа пальца, он должен быть не потянут. Если болт испорчен, меняем на новый оригинальный.
19. Вставляем болт и затягиваем. Момент затяжки 60 Н·м.
20. Устанавливаем суппорт и колесо.
Советы
В заводской документации по ремонту рекомендуют менять рычаг в сборе. Нет информации о замене шаровой. При выполнении такой работы вся ответственность лежит на Вас.
Рекомендую сразу после замены шаровой покататься по кочкам и посмотреть на нее. Бывает так что в рычаге место посадки прослаблено и она может выскочить.
Как поменять подшипник передней ступицы на Ларгусе
Замена подшипника ступицы переднего колеса Рено Логан
Замена подшипника ступицы переднего колеса Рено Логан 2005
Инструкция по замене подшипника
Замена изношенного шарикового подшипника состоит из следующих этапов:
- подготовки автомобиля к ремонтным работам;
- снятия заднего колеса и тормозного механизма;
- демонтажа кулака с рычагов и наконечника полуоси;
- удаления колец изношенной опоры;
- установки нового элемента;
- обратной сборки ступицы и тормозного механизма;
- удаления воздуха из магистралей тормозных контуров;
- проверки работоспособности узла.
Подготовка к замене элемента
Для выполнения ремонтных работ потребуется набор инструментов:
- винтовой съемник для демонтажа подшипников или набор оправок для выбивания колец;
- комплект гаечных ключей для 6-гранных гаек;
- набор головок для винтов Torx;
- плоскогубцы;
- отвертки с плоским жалом;
- молоток;
- зубило.
Автомобиль устанавливается на ровной площадке и фиксируется при помощи упоров, расположенных под передними шинами. Стояночный тормоз находится в выключенном состоянии, селектор коробки передач устанавливается в позицию парковки или в нейтральное положение (зависит от типа трансмиссии).
Перечень действий при подготовке к снятию кулака задней подвески:
- Снять клемму с отрицательного полюса батареи.
- Снять декоративную крышку на литом диске, а затем отвернуть болты крепления колеса к ступице.
- Через отверстие в барабане свести колодки, а затем отвернуть 2 винта крепления.
- Снять барабан, отсоединить стяжные пружины и регулятор зазора. Для удаления продуктов износа используется металлическая щетка, заржавевшие элементы обрабатываются жидкостью типа WD40.
- Демонтировать тормозные накладки, которые установлены на направляющих штырях, вынимающихся через отверстия на тормозном щите. В процессе разборки отсоединяется трос стояночного тормоза, который аккуратно отводится в сторону и крепится в натянутом состоянии.
- Отвернуть штуцер тормозной трубки от механизма.
Снятие старого элемента
Для демонтажа подшипника необходимо:
- Открутить гайку, удерживающую болт крепления поперечного рычага на корпусе кулака. Болт выбивается из отверстия, что позволяет отвести тягу в сторону.
- Отвернуть болт крепления продольного рычага. Если на деталях присутствуют следы коррозии, то резьбовые соединения обрабатываются жидкостью WD40, позволяющей удалить загрязнения.
- По аналогичной методике отделить передний поперечный элемент задней подвески.
- Отвернуть винт, удерживающий сенсор частоты вращения колеса (используется для работы системы ABS).
- При помощи гаечного ключа выкрутить болты крепления кулака к трубе амортизатора.
- Выкрутить гайку крепления приводного вала к ступице, а затем демонтировать кулак в сборе с подшипником со шлицевого наконечника. Если хвостовик не выходит из посадочного гнезда, то допускается использовать молоток: удары наносятся через оправку из древесины или мягкого металла.
- При помощи плоскогубцев вынуть стопорное кольцо, предохраняющее внешнее кольцо подшипника от выхода из посадочного гнезда.
- Установить кулак на тиски и выбить ступицу молотком с оправой (например, отрезок трубы или головку торцевого типа). На снятой ступице может остаться часть внутреннего кольца подшипниковой опоры. Для снятия элемента используется винтовой съемник, который цепляет кольцо за канавку для шариков. Возможно использование абразивного инструмента или зубила, но в этом случае есть риск повреждения посадочной поверхности.
- Выбить внешнее кольцо при помощи оправки подходящего диаметра.
- Протереть посадочные поверхности от грязи и следов ржавчины. Перед обратной сборкой рекомендуется нанести тонкий слой густой смазки (например, Литол-24), облегчающей установку нового подшипника.
Запрессовка нового подшипника
Возможные способы установки новой детали:
- После нагрева корпуса ступицы горелкой подшипник вставляется в гнездо без перекосов, а затем забивается при помощи оправки. Вспомогательный инструмент должен иметь размер, который на 0,5-0,7 мм меньше диаметра отверстия в кулаке, и воздействовать на внешнее кольцо опоры.
- Установить шариковый подшипник в гнездо, предварительно смазанное маслом. Нагревать его не требуется. Вдавить элемент винтовым съемником с чашкой, которая воздействует на внешнее кольцо и свободно вынимается из отверстия в кулаке.
- Предварительно совместить подшипник и кулак, а затем установить деталь при помощи гидравлического пресса. В процессе монтажа необходимо визуально контролировать положение деталей: при перекосе кольцо подшипника может лопнуть.
Renault Duster 2.0 4х4 ГАЗировка › Бортжурнал › замена заднего ступичного подшипника
Цена нового элемента ступицы рено логан
Надежным производителем является завод FAG, стоимость продукции которого варьируется от 2500 руб. До 5000 руб. Следующий ценовой сегмент от 1700 руб. До 2500 руб. За такую цену можно купить качественную или некачественную качество подшипников, так что как вам повезло. Лучшие производители: SNR, SWAG, NTN. Как правило, подшипники с АБС в 1,5-2 раза дороже.
нет. Производитель / Страна Товар (Каталожный номер) Цена 2020, руб. Характеристики Стопорное кольцо Подшипник Монтажные болты ступицы Инструкции
| один | FAG Германия Аналог | 713 6300 30 (без АБС) 713 8013 10 (с АБС) | 1400, 3800 | — | — |
| 2 | FEBI Германия Аналог | 24315 (с АБС) | 3000 | — | — |
| 3 | SKF Sweden Аналог | ВКБА 3596 (без АБС) | 1400 | — |
К чему приводит неисправность подшипника?
Лучше не используйте съемник для этого, иначе можете повредить пыльник. Снимите суппорт, разведя колодки при помощи отвертки или другого инструмента, а затем открутите 2 болта сзади. Подвесьте суппорт на крючок или при помощи проволоки к пружине.
Но свои барабаны я практически полностью снял руками и без каких либо инструментов. Единственное воспользовался молотком, когда барабан был снят на половину.
Видно он стал немного боком и его заклинило. Но несколько раз стукнув молотком не сильно с одной и с другой стороны барабан снялся.
Осмотрел колодки, думаю они ещё тысяч походят, да и новые я не покупал. Тормозной механизм прочистил и продул.
Задний ступичный подшипник: артикул, выбор, цена
Были обнаружены места где колодка трёт тормозной щит, эти места я смазал оставшейся смазкой для направляющих суппортов фото ниже. Далее переходим к барабану и выпрессованию подшипника.
Передние подшипники мне перепрессовали под прессом, думал и задние так же сделать, но нужно было ждать почти до вечера, а первый барабан я снял в 9 часов утра. Подберите такую наставку, чтобы она опиралась только на наружное кольцо изделия диаметр мм.
Операции по выпрессовке и запрессовке подшипника 1 на рисунке можно осуществлять съемником 2 на рисунке , который будет крепиться лапками к диску. После снятие старой детали, отчистите узел от грязи, для облегчения запрессовки нанесите смазку Литол. С помощью оправки молотка запрессуем новое изделие, или воспользуйтесь съемником см. После запрессовки, устанавливаем стопорящее кольцо в корпус барабана.
Собираем весь узел в обратной последовательности пункты 3,2,1.
Замена подшипника ступицы переднего колеса автомобиля Рено Логан 1,4
Как выбрать подшипники?
Обнаружение неисправностей в подшипниках
Типичные виды поврежденийподшипников.
• Подшипники скольжения могутвыйти из строя вследствие повреждения их рабочей поверхности, в результате недостаточной смазки, коррозии илипопадания абразивных частиц в масло. Небольшие частицы загрязнений в масле могутостаться на поверхности подшипника, ачастицы большего размера поцарапаютподшипник и шейку вала.
• Шариковые и роликовые подшипники могу выйти из строя вследствиенедостаточной смазки или поврежденияшариков и роликов. Конические роликовые подшипники могут выйти из строя врезультате перегрузки. Если только подшипник не закрыт герметично с обеихсторон, промойте его в керосине, чтобы удалить следы старой смазки, а затем дайте ему высохнуть.
• Шариковый подшипник можнопроверить на наличие следов износа,проворачивая его и прислушиваясь кего работе. Нанесите тонкий слой масла на подшипник и держите его близко к уху — держите внешнюю дорожкукачения одной рукой и вращайте внутреннюю дорожку качения другой рукой.
Рекомендации
Самостоятельная замена заднего ступичного подшипника
«Рено Логан» устанавливается на подъемник. Если такового нет, требуется вывесить часть кузова домкратом (с той стороны, где нужно поменять элемент). Предварительно нужно сорвать гайку ступицы ключом на 30. Важный момент – автомобиль не должен стоять на ручнике (по возможности установите противооткаты). Далее разбирается тормозной барабан. После переходят к стопорному кольцу. Поскольку оно плотно сидит в посадочном отверстии, его нужно подковырнуть отверткой.
Далее извлекают колпачок ступичного подшипника. При помощи съемника выпрессовывают рассыпавшийся элемент. Далее внутренняя полость ступицы очищается от загрязнений. Можно использовать кусок ветоши и любой растворитель. Далее это место тщательно обрабатывается литолом. Поскольку смазка довольно густая, наносить ее рекомендуется при помощи отвертки или деревянной щепки.
Далее в посадочное место запрессовывается новый подшипник. Сборка элементов производится в обратной последовательности.
Важный момент – ступичная гайка закручивается с усилием 175 Нм. Закрутите элемент так, чтобы присутствовал небольшой люфт в 1 градус. Сама запрессовка производится при помощи нагрузки на наружное кольцо подшипника
Важно не сломать обойму во время установки. Иначе он может рассыпаться на первом же повороте
Замена переднего подшипника ступицы на Logan
- Файлы
- Двигатель
- Модель автомобиля: Logan
Код для заказа комплектов ступичных подшипников:
Передний ступичный подшипник для авто без АБС:
Аналог: SNR – R155.62
Передний ступичный подшипник для машины с АБС:
Оригинал: 6001547686Аналог: SNR – R155.16
Задний ступичный подшипник (все равно, с АБС или без): Оригинал: 7701205812Аналог: SNR – R155.63
Стоимость запчастей Рено для ТО вы можете узнать у наших партнёров (экзист, emex, автодок и др), которые предоставляют скидки по карте Renault-Drive
Передний ступичный подшипник в Логане меняется так же, как на большинстве автомобилей.
Замена достаточно простая. В Renault Logan работа выполняется быстрее и проще, чем в жигулях.
Симптомы неисправного подшипника ступицы:
– люфт в ступицы относительно поворотного кулака
– шум (гул) при движении автомобиля
Для работы требуется:
– набор ключей и головок на 18 и 16. – домкрат или подъемник – пресс (если есть) или большие тиски – приспособление для снятия/установки стопорных колец
Порядок замены:
Срываем ступичную гайку и колесные болты, поднимаем машину
Откручиваем гайку рулевого наконечника
Выбиваем палец наконечника из поворотного кулака
Не бейте по самому наконечнику или по его резьбе.
Откручиваем гайки болтов крепления стойки к поворотному кулаку
Поворачиваем стойку для удобства отсоединения рычага с шаровой опорой от поворотного кулака.
На фотографиях показана правая сторона и удобно выворачивать всю эту конструкцию вправо.
Далее откручиваем гайку от болта, который удерживает палец шаровой опоры, после чего выбиваем сам болт. Иногда он вообще не торопится выходить и тогда приходится раздвигать зубилом те части, которые он стягивает.
С помощью кувалды выбиваем палец шаровой опоры из поворотного кулака. Для этого кувалдой придется бить в рычаг. Способ, на первый взгляд, может показаться варварским, но другого более действенного мне не известно. Съемников для этого дела я еще не видел, а универсальным рычажным можно испортить пыльник самой шаровой опоры.
Update. Бить кувалдой по рычагу не обязательно, можно вытащить болты из амортизатора и потянуть на себя.
Далее откручиваем суппорт и подвешиваем его на проволоке. Можно и не подвешивать, а зацепить за пружину сверху, но может упасть.
Откручиваем колесный диск и суппорт, вынимаем болты из амортизационной стойки и вытаскиваем поворотный кулак в сборе со ступицей. Полдела сделано!
Далее есть два варианта:
– воспользоваться услугой ближайшего техцентра, для выпрессовки и запрессовке нового подшипника в ступицу и собрать все в обратном порядке
Производим сборку в обратном порядке.
Ступичную гайку нужно затягивать с усилием 250-280 Нм. В условиях гаража или СТО, значения 250-280 Нм означают «пока пупок не развяжется».
При сборке, будьте аккуратны и хорошо затяните болт шаровой опоры и гайку рулевого наконечника.
– или произвести замену самостоятельно (при наличии пресса)
Данный метод с помощью головки на 24
Далее, на самой ступице остается часть внутренней обоймы подшипника, которую тоже снять.
С помощью болгарки делается пропил.
ВАЖНО не задеть саму ступицу
Далее с помощью молотка и зубила снять это кольцо.
Переходим к снятию подшипника
Снимаем стопорное кольцо
Берем новый подшипник и вставляем на место в ступицу с помощью пресса
Производим сборку в обратном порядке.
Ступичную гайку нужно затягивать с усилием 250-280 Нм. В условиях гаража или СТО, значения 250-280 Нм означают «пока пупок не развяжется».
При сборке, будьте аккуратны и хорошо затяните болт шаровой опоры и гайку рулевого наконечника.
Использован материал Алексея (autoprole.ru)
Если у Вас есть, что добавить к статье, или Вы хотите поделиться своим опытом на данную тему — пожалуйста, оставьте комментарий
Если Вы являетесь автором отчета о ремонте, доработке автомобиля Renault или рекомендуете материал для Базы знаний Renault-Drive — пожалуйста, сообщите нам об этом
