Рено Логан замена наружного и внутреннего пыльника шруса

Сколько стоит новый пыльник и какой выбрать?

Цена кожуха зависит от марки и модели автомобиля. Обычно стоимость начинается от 150 рублей, но может достигать 100 долларов. К примеру, запчасть для BMW 2006 года выпуска с МКПП будет стоить около 500 рублей.

Кожух делается из гибкого, плотного материала. Это может быть не только резина, но также силикон или полиуретан. Защитный элемент «гранаты» обязан иметь гофрированную конусную форму, фиксироваться посредством хомутов. Очевидно, что изделие должно быть качественным, ведь помимо функций защиты от внешних воздействий оно ещё сдерживает напор смазки внутри «гранаты», испытывает воздействие высоких температур. Внутренний пыльник ШРУСа имеет сложную геометрическую форму, он в несколько раз больше наружного.

Из какого бы материала ни был сделан защитный чехол, он должен соответствовать определённым требованиям:

• плотно облегать ШРУС, чтобы не возникало зазоров;
• быть упругим, эластичным, чтобы сохранять изначальную форму при постоянном воздействии сил;
• быть износоустойчивым, с высоким показателем тепло‐ и морозостойкости.

Поэтому, выбирая пыльник, нужно акцентировать внимание на качество материала. Эксперты рекомендуют выворачивать при осмотре нового изделия одну из его складок наружу. В этом месте не должно быть изменений цвета, трещин, других повреждений.

В этом месте не должно быть изменений цвета, трещин, других повреждений.

Наружный и внутренний ШРУС Рено Логан: замена

Техническое устройство современного автомобиля предполагает использование шарнирно угловых соединений в приводе переднего колеса. Как любой другой производитель, компания Рено использует ШРУС в конструкции своих автомобилей. К сожалению, ввиду отсутствия качественных российских дорог, владельцы автомобилей Рено сталкиваются с ускоренным выходом из строя данного узла.

Ремонт шарнирно угловых соединений не представляется возможным, это означает, что в случае повреждения данного механизма его придется произвести замену новым. В этой статье мы рассмотрим варианты замены наружного и внутреннего ШРУСа на автомобилях марки Рено.

Конструкция и применимость

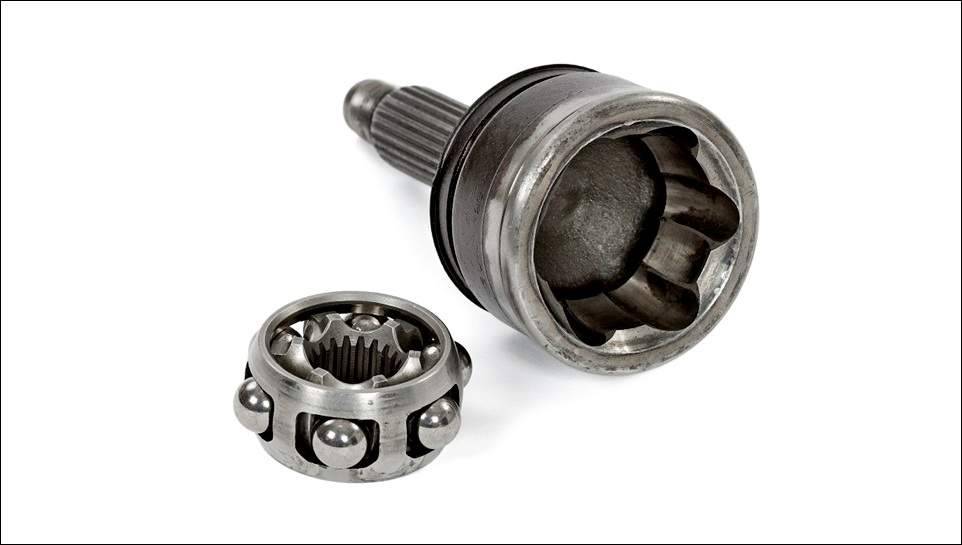

Шарнирное угловое соединение (сокращённо ШРУС) имеет весьма обширный круг использования. Такой вид соединения встречается на автомобилях, где привод организован на передние или задние колеса.

Главная задача ШРУСа передавать крутящий момент от редуктора коробки передач к колесу. На автомобилях с передним приводом, задачи ШРУСа усложняются тем, что колеса поворачиваются на большой угол.

Симптомы неисправностей и методы диагностики

Заблаговременно определить выход из строя правого и левого ШРУСа, можно несколькими способами.

1. Для начала в ходу необходимо повернуть руль в одну из сторон, в этот момент попытаться ускориться. Данную процедуру нужно повторять в обе стороны. Если в результате данного теста вы услышите посторонний шум или хруст, в таком случае придется диагностировать соединения более досконально. Вполне возможно, имеет повышенный износ сепаратор ШРУСа.
2. Крайней мерой заблаговременного определения поломки, является повышенный люфт приводного вала, проверить это несложно. Остановите автомобиль и выверните руль в одну из сторон, после чего поставьте автомобиль на ручной тормоз и методом раскачивания привода определите поломку. Как правило, износ внутреннего шарнирного углового соединения Рено, показывает себя именно таким образом.

Замена отслужившего элемента

Если вы определили, что шарнирно угловое соединение вашего Рено стало непригодным, его необходимо заменить. Для начала нужно приобрести новую деталь, желательно оригинального производителя.

Производить ремонт шарнирно угловых соединений – нецелесообразно.

Сейчас мы рассмотрим замену левого наружного ШРУСа Рено своими руками.

1. Для начала автомобиль нужно установить на подъемник, после чего поднять на нужную высоту.
2. Снимите переднее колесо, после чего с помощью пневматического пистолета открутите гайку шлицевой части ШРУСа.
3. Открутите болт, фиксирующий крепление шаровой опоры к поворотному кулаку, после чего разомкните данное соединение.
4. С помощью тонкой отвертки или шила, разъедините замок крепления хомута и снимите его.
5. При помощи молотка произведите несколько точных ударов по краю сепаратора ШРУСа, после чего демонтируйте узел в сборе.

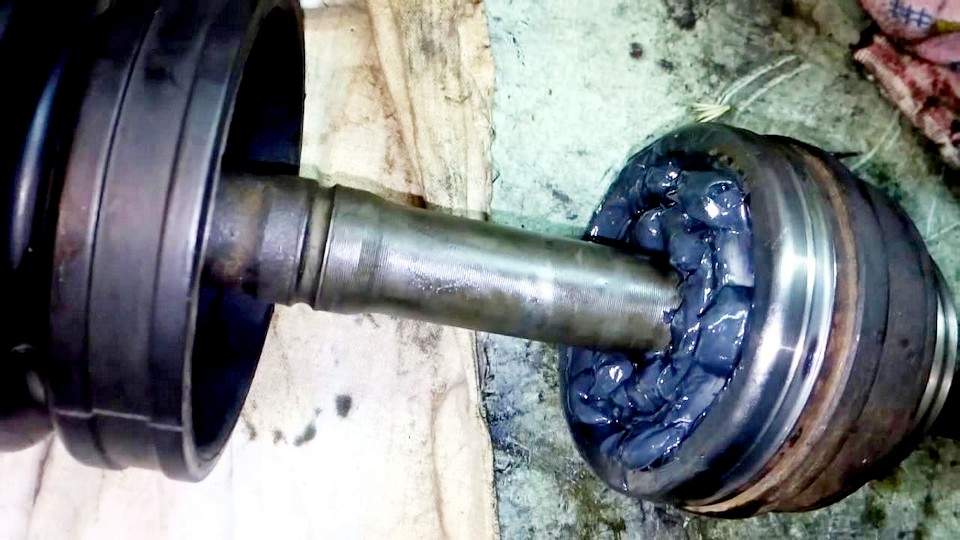

6. Приготовьте комплект новой детали, после чего выдавите смазку в центр шарнирно углового соединения до тех пор, пока смазывающий эффект не будет достигнут полностью.

При замене смазывать новый ШРУС Логан необходимо до тех пор, пока смазка не начнет выходить наружу.

1. Установите новое стопорное кольцо и тщательно протрите ветошью приводной вал. Это необходимо делать во избежание разрушения новой детали.
2. Наверните гайку на шлицевую часть ШРУСа, после чего приложив его на приводной вал, произведите несколько ударов молотком до характерного щелчка.

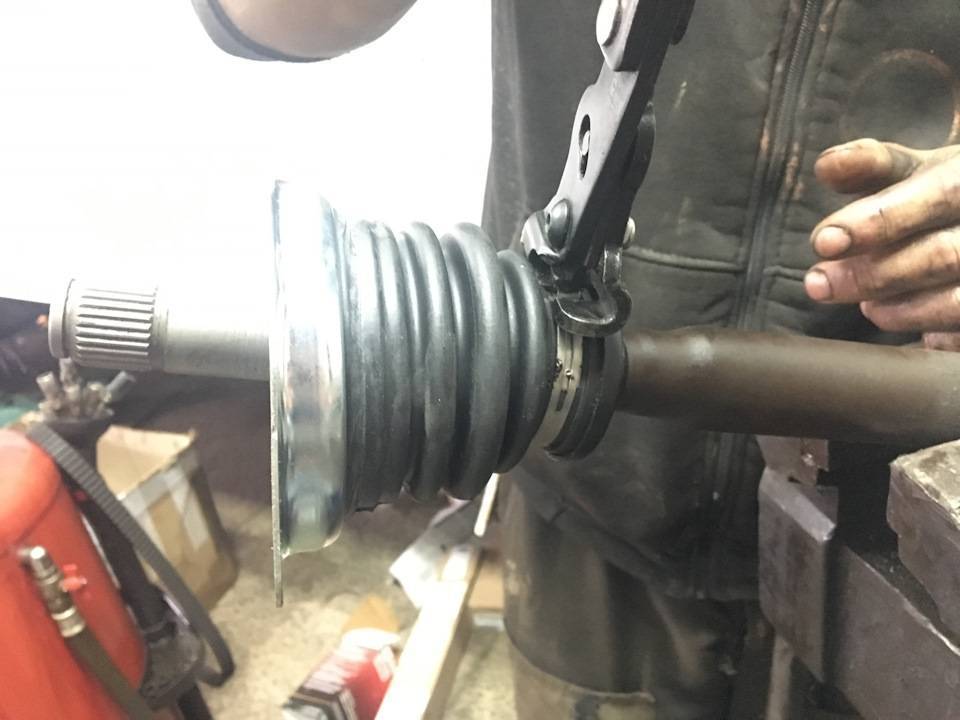

3. Установите новый хомут и зажмите его клещами или специальным приспособлением.
4. Опустив рычаг подвески, вставьте шлицевое соединение в ступицу колеса, после чего сомкните шаровую опору с поворотным кулаком и зажмите соответствующий болт.
5. Зажмите гайку ШРУСа моментом равным 90 килограммов на квадратный сантиметр, после чего установите колесо.

Замена наружного шарнирно углового соединения завершена. Как правило, данный процесс подходит как для левой, так и для правой стороны.

В случае, если у вашего автомобиля подлежит замене внутреннее шарнирное угловое соединение, работу по его установке стоит осуществлять таким же образом.

Подводим итоги

ШРУС считается очень важной деталью автомобилей Рено, тем не менее его замена не составит больших проблем. При самостоятельном ремонте своего Рено вы можете воспользоваться нашим руководством и без труда осуществить задуманное. Желаем удачи!

Желаем удачи!

Замена привода на Рено

Рекомендуем обзавестись достаточным количеством ветоши, поскольку ремонтный процесс предполагает контакт с внутренними полостями ШРУС (то есть со смазкой). Итак, меняем левый привод и правый привод.

1. Ослабеваем центральную ступичную гайку и колесный крепеж.
2. Вывешиваем автомобиль Renault Logan и удаляем колесо.
3. Для повышения удобства действий отсоединяем поперечный рычаг от поворотной цапфы.
4. Теперь, потянув кулак на себя, вынимаем ШРУС в сборе с полуосью из посадочного места в ступице.
5. Переходим к сливу масла из трансмиссионного агрегата. Здесь появляется отличная возможность заменить смазку в коробке, чем и рекомендуем воспользоваться.
6. Путем отстежки соответствующей защелки на внутреннем шарнире производим полное освобождение вала привода, после чего его можно извлекать наружу.
7. Теперь полуось устанавливаем в тиски и демонтируем хомуты, которыми удерживаются пыльники на внешнем и внутреннем шарнирах.
8. Для демонтажа наружного ШРУС производим несколько аккуратных ударов по корпусу шарнира. Избегаем ударов по сепаратору, дабы его не разрушить.
9. Для того чтобы снять внутренний шарнир понадобится приспособление для съема стопорного кольца. Удаляем кольцо и производим аналогичные удары с помощью того же молотка.
10. Подготовив новые шарниры к замене, набиваем в них смазку в достаточном количестве.
11. Производим установку внутреннего ШРУС, предварительно надев на полуось пыльник. Устанавливаем стопорное кольцо.
12. Монтаж наружного шарнира осуществляем посредством ударов молотком, которые следует прикладывать к торцевой части ШРУС. Процедуру производим до момента фиксации стопорного кольца.
13. Пыльники подлежат креплению с помощью новых хомутов.
14. По завершении установки хомутов можно приступать к монтажу собранной полуоси.
15. Далее производим заливку смазки в трансмиссионный агрегат.

Замена правого привода и замена левого привода вала на другой стороне авто Renault Logan практически ничем не отличаются от рассмотренной здесь процедуры.

Снятие, замена, установка ШРУСа Renault Logan

Инструменты:

• Вороток под торцевую насадку
• Насадка на вороток 30 мм
• Насадка на вороток 10 мм
• Гаечный ключ накидной изогнутый 21 мм
• Шестигранный ключ 6 мм
• Балонный ключ
• Динамометрический ключ
• Отвертка плоская средняя
• Съемник шаровых шарниров
• Монтажная лопатка
• Молоток
• Башмаки
• Домкрат
• Опорные стойки
• Выколотка из мягкого металла

Детали и расходники:

• Правый привод
• Левый привод
• Смазка MOLYKOTE BR2
• Трансмиссионное масло
• Ступичные гайки (2 шт.)

Передний левый привод:

1. Демонтируйте защиту картера двигателя, как описано здесь.

2. Слейте масло из коробки переключения передач, следуя инструкциям описаным здесь.

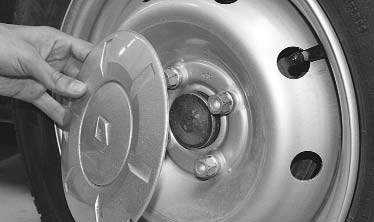

3. Снимите декоративный колпак переднего левого колеса. Ключом с насадкой на 30 мм слегка открутите ступичную гайку и крепежные болты колеса.

Предупреждение:

При отворачивании/затягивании ступичной гайки и крепежных болтов колеса автомобиль должен быть установлен на земле.

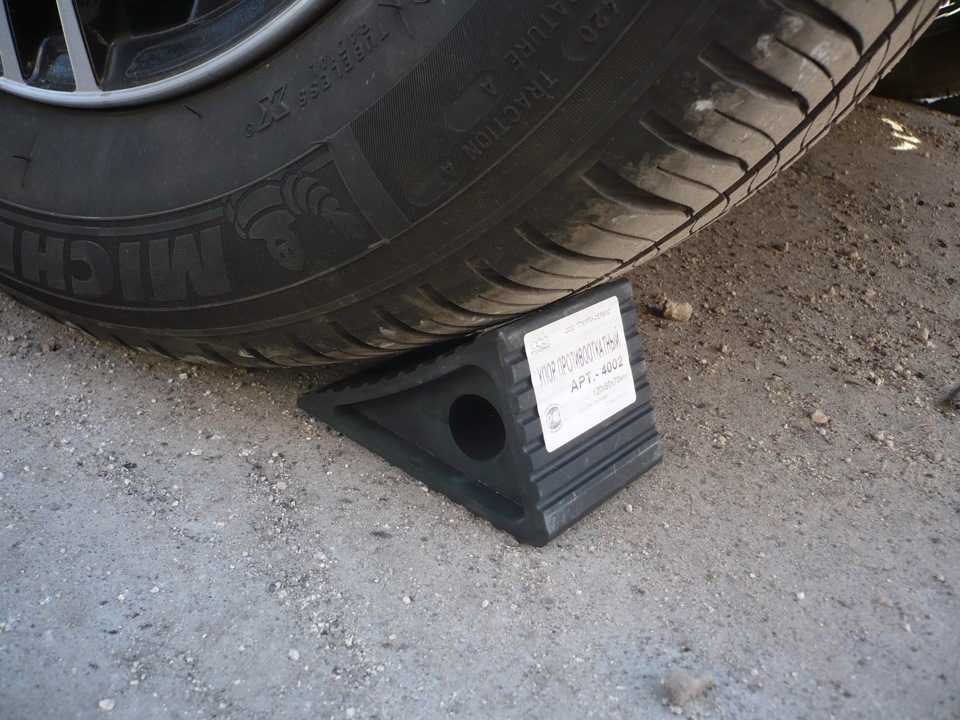

4. Затормозите автомобиль, подняв рычаг стояночной тормозной системы и установив под задние колеса противооткатные «башмаки».

5. Приподнимите переднюю часть автомобиля и установите ее на крепкие и надежные опоры.

6. Отсоедините колодку проводного жгута от датчика скорости вращения колеса (для автомобилей, оборудованных антиблокировочной системой).

7. Отсоедините левую рулевую тягу от поворотного кулака, как описано здесь.

8. Накидным ключом на 21 мм и шестигранником на 6 мм ослабьте крепежную гайку верхней части стойки амортизатора.

9. Снимите с поворотного кулака шаровую опору, для этого отожмите вниз нижний рычаг и преодолейте упругое сопротивление стабилизатора поперечной устойчивости автомобиля.

10. Сместите в сторону стойку амортизатора, одновременно извлекая из ступицы хвостовик наружного ШРУСа.

Примечание:

Если извлечение хвостовика вызывает осложнения, разрешается выбить его из ступицы, нанося легкие удары молотком через проставку из дерева или мягкого металла.

Предупреждение:

Не допустите выход приводного вала из шестерни полуоси, иначе возможно падение роликов шарнира в картер коробки переключения передач!

11. Отверните и извлеките три болта, крепящие держатель чехла приводного внутреннего шарнира к картеру коробки переключения передач.

12. Извлеките внутренний шарнир из пазов шестерни полуоси, а затем демонтируйте привод переднего левого колеса.

Примечания:

При извлечении шарнира из шестерни полуоси необходимо проверить плотность закрепления роликов в цапфах трехшиповой шарнирной ступицы. Если ролики сидят в посадочных местах слабо, привод следует извлекать с предельной аккуратностью.

Соблюдайте осторожность и при монтаже привода. 13. Произведите установку переднего левого привода и всех снятых деталей в обратной демонтажу последовательности

Произведите установку переднего левого привода и всех снятых деталей в обратной демонтажу последовательности

13. Произведите установку переднего левого привода и всех снятых деталей в обратной демонтажу последовательности.

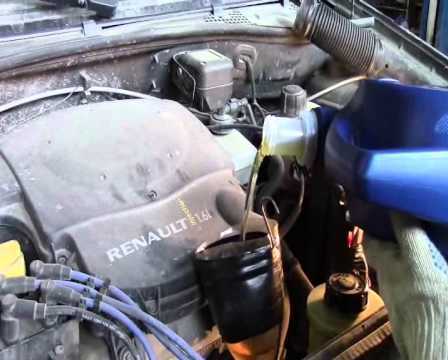

14. Долейте масло в коробку переключения передач, как описано здесь.

15. Установите колесо, после чего до упора вверните крепежные болты колеса, но не затягивайте их силой.

16. Установите автомобиль на колеса, сняв с опор, а затем затяните ступичную гайку.

Примечание:

Момент затяжки ступичной гайки – 280 Нм. Перемещать автомобиль при незатянутой гайке ступицы категорически воспрещается, иначе возможно повреждение сепаратора ступичного подшипника.

Предупреждение:

Никогда не используйте повторно ступичные гайки! Следует использовать исключительно новые!

17. Затяните крепежные болты переднего левого колеса.

18. Установите на колесо декоративный колпак.

Передний правый привод:

1. Выполните действия, описанные в пунктах № 1-11 для левого привода, с правой стороны автомобиля.

2. Сместите корпус внутреннего шарнира с хвостовика шлица шестерни полуоси, а затем демонтируйте привод переднего правого колеса.

3. Произведите установку привода и всех демонтированных деталей в обратной последовательности.

Примечание:

Перед установкой привода, необходимо нанести на шлицы хвостовика шестерни полуоси смазку MOLYKOTE BR2.

4. Залейте масло в коробку переключения передач, как описано здесь.

5. Повторите операции, описанные в пунктах № 16-19 для левого привода, с правой стороны автомобиля.

В статье не хватает:

• Фото инструмента
• Фото деталей и расходников
• Качественных фото ремонта.

голоса

Рейтинг статьи

Советы и замечания

Выше была описана процедура замены наружного пыльника левого ШРУСа. Отличий в процессе замены для левой и правой сторон практически нет. Разница заключается лишь в том, что защитный чехол правого внутреннего ШРУСа крепится к коробке передач не с помощью болтов. Сам шарнир установлен на шлицах и зафиксирован стопором, поэтому снятие вала осуществляется постукиванием молотка через выколотку.

Несмотря на то, что на автомобилях до рестайлинга 2010 года ШРУСы неразборные, принципиально их конструкция не изменилась, поэтому технология замены пыльников ШРУСов аналогичная.

Если нет съёмника шруса

При отсутствии съемника для демонтажа стопорного кольца внутренней обоймы шарнира действовать молотком и зубилом нужно осторожно, чтобы не сломать ее. Рекомендуется наносить слабые удары по точкам обоймы, расположенным по окружности под углом 120° друг к другу и продолжать последовательно делать это до полного снятия обоймы. Чтобы избежать потери колец обоймы перед демонтажем необходимо обернуть ее куском ветоши

Чтобы избежать потери колец обоймы перед демонтажем необходимо обернуть ее куском ветоши.

Осмотрите оба пыльника (наружный и внутренний), если снимали весь привод!

При замене пыльника внешнего ШРУСа вполне резонным будет произвести замену и внутреннего пыльника. Во-первых, на момент снятия внешнего защитного чехла большая часть демонтажных работ будет уже выполнена, а, во-вторых, это заметно увеличит общий срок службы привода. Кроме того, настоятельно рекомендуется наряду с внешним пыльником заменить также пластиковый пыльник, сальник и подшипник.

Таким образом, произведя сравнительно несложную операцию по замене наружного пыльника ШРУСа, можно предотвратить трудоемкую и затратную работу по замене всего ШРУСа или привода колеса в сборе.

The following two tabs change content below.

Я просто болен автомобилями. Стараюсь подробно изучить каждый автомобиль, которым владел. Мне нравится ночная езда по улицам города. В своих автомобилях стараюсь осуществлять ремонт своими руками!

Тэги: Рено Логан

Замена без снятия ШРУСа

Для того, чтобы выполнить данную процедуру, понадобятся определенные навыки, знания. На самом деле, процесс известен тем, что он неудобен. Придется вновь пользоваться рожковыми ключами, съемниками и другим инструментом. Возможно, понадобится помощь второго человека.

Не стоит забывать о роли хомутов. Учитывая, что сам шарнир сниматься не будет, пыльник придется хорошенько промазать маслом для того, чтобы он качественно скользил. Это поможет избежать трудностей на финальном этапе работ. Что касается снятия старого пыльника, то сделать это очень просто, ибо при помощи ножа его можно просто порезать.

Многих интересует вопрос цены. Купить пыльник можно за разные деньги. Если вопрос качества стоит не на первом месте, тогда достаточно будет потратить 500 рублей. Когда необходим действительно качественный продукт, тогда придется выложить до 2000 рублей.

https://youtube.com/watch?v=q_gOpz445tg

Когда нужно осуществлять замену?

Есть ряд причин, указывающих на то, что подошло время замены ШРУСа. Сейчас они будут приведены:

1. Визуальный осмотр показал, что на защите имеются многочисленные трещины, которые скоро превратятся в дыры.
2. Когда водитель поворачивает рулевое колесо, слышен треск или довольно сильный вой.
3. Во время езды автомобиль постоянно тянет в одну из сторон.
4. Водитель наблюдает под своим транспортным средством масляные потеки. Возможно дело не в порванном пыльнике, но и на него нужно обязательно посмотреть.
5. На рулевом колесе чувствуется сильное биение, исходящие непосредственного от одного из передних колес.

Замена пыльника(сальника) шруса левого внутреннего +ступичный подшипник, колодки и рукоятка КПП

Итак, по порядку, ездил в сервис rg-service.ru, на замену ступичного подшипника левого, начал гудеть, попутно решено заменить так называемый пыльник полуоси(пыльник(сальник) шруса левый внутренний), меняли мне его еще по гарантии на 45 тыс., но поменяли криво, начал потеть. Доездил я так до 128 тыс., кроме небольшого потения, проблем не было, зайду вперед, скажу что он еще бы столько же отходил скорей всего. Но так как я закупил данный пыльник, старого образца, +масло в коробку, решил менять.

Полный размерКаталожный номер 8200017057, является пыльником старого образца.

№1 С подшипником никаких проблем не возникло, брал оригинал, все четко. А вот пыльник оказался либо оочень крутой подделкой, либо брак с завода, мастер предупредил что на привод, новый сальник очень легко сел, лучше последить за ним. Что я и сделал. За работу отдал 2500(замена ступичного и сальника), масло решили пока не менять, мало ли потечет(и не зря как оказалось).

Печаль пришла буквально на следующий день, сальник потек, в прямом смысле слова. Закидало маслом все вокруг пыльника. А мне к брату ехать в Чехов 50 км. Решил ехать к Чеховскому официальному сервису(как потом выяснил они переехали в Серпухов). Чтобы ставили оригинал, нового образца и с гарантией.

Полный размерВот номер оригинала, нового образца.

За работу +запчасти отдал 3500, масло мое(реношный оригинал), залили бесплатно. 3 дня вроде не течет и не потеет(правда плохо от масла почистили, и остались старые пятна). Надеюсь эпопея с пыльником исчерпана, но пока слежу, мало ли что, есть гарантия.

№2 Опять о колодках, короче свист достал, я не выдержал, и купил еще одни колодки, взял на пробу Бош, скажу сразу зря, скрипеть стало еще хуже, раза в 3. И вернул обратно я TRW GDB 807, попутно все еще раз прочистив, и смазав МС-1600. На колодках сделал скосы по краям, как на многих колодках, чтобы прилегание к диску было более плавное и равномерное. Конечно при разогреве диска в пробках посвистывает, буду надеяться что притрутся. А проблема скорей всего в дисках TRW, либо еще притираются, либо паленка. Хотя сомневаюсь что палево.

Полный размервроде не подделка, хотя в комплекте противоскрипных пластин не оказалось.

Полный размер2 пакетика взял, кто-то ругает, кто-то хвалит, посмотрим как себя покажет.

№3 Поменял ручку КПП и немного чехол укоротил, чтобы не гнуло при переключениях, а то при трении между собой поскрипывает. Брал чуть другой номер, от Весты, отличается тем что набалдашник хромированный.

Полный размерВот номерок, за 600 рублей приобрел, кожа.

Полный размерВот что с моим стало.

Полный размерВот что с моим стало.

Полный размерС этой стороны почти как новый, но руке не удобно цепляться за протертую кожу.

Как выглядит в машине чуть позже сфоткаю, сразу скажу что замена прошла отлично, стало как родное.

На сегодня пока-что все, ездит радует, в сервисе сказали что пробег не соответствует состоянию, поинтересовались, может я счетчик накручиваю, типа для отчетности, объяснил что много езжу, просто слежу за машиной.

Устройство приводов колес Логан

На автомобиле Renault Logan установлено два приводных вала – правый и левый, на концах каждого из них имеются наружные и внутренние ШРУСы (еще их называют «гранатами»). Наружные шарниры имеют одинаковую конструкцию, внутренние шарниры различаются:

• левый трехшиповик находится непосредственно в картере коробки передач;
• шарики правого внутреннего ШРУСа расположены в корпусе (обойме).

Правый приводной вал существенно длиннее левого, на нем имеется резинометаллический демпфер, который предназначен для гашения резонансных колебаний во время движения автомобиля. Между валами и шарнирами равных угловых скоростей устанавливаются пыльники, они предотвращают попадание грязи, пыли и влаги в шарнирные соединения, для герметичности на каждой стороне пыльника крепятся хомуты.

Существует два пути замены. Первый – с откручиванием ступицы от стойки, сливом масла из коробки передач и т. д. Второй – более простой: со снятием ступицы с шаровой опоры. Сначала мы рассмотрим второй способ, так как он экономит время и деньги на новое масло в КПП и регулировку развала-схождения.

СПОСОБ НОМЕР 1

Открутите ступицу ключом на 16.

Далее, нужно выбить шаровую из кулака. Для удобства снимите тормозной суппорт, открутив два болта на 18. Затем открутите болт крепления шаровой (М16). Открутив гайку, выбейте или выкрутите болт. Молотком аккуратно выбейте шаровую.

Снимите ступицу. Для этого откручивайте гайку ступицы до конца, а также два болта на 18. После чего снимите тормозной диск.

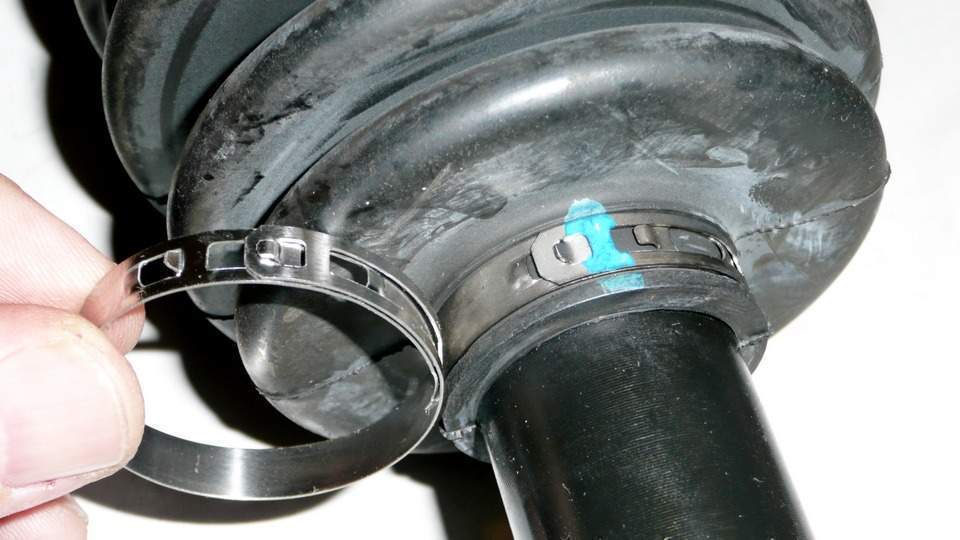

Оригинальные хомуты на пыльники – цельные, так что их нужно срезать. Для простоты снятия старого пыльника его тоже можно разрезать ножом.

Далее надевайте конус на ШРУС и снимайте с него пыльник. Выверните его наизнанку. Нанесите смазку ШРУС и можете натягивать пыльник «Рено-Логан» на свое место. Когда он займет правильное положение (то есть не будет перегибов, перекосов и т. д.), затяните его хомутами. Все, вы заменили наружный пыльник ШРУС на «Рено-Логан».

СПОСОБ НОМЕР 2

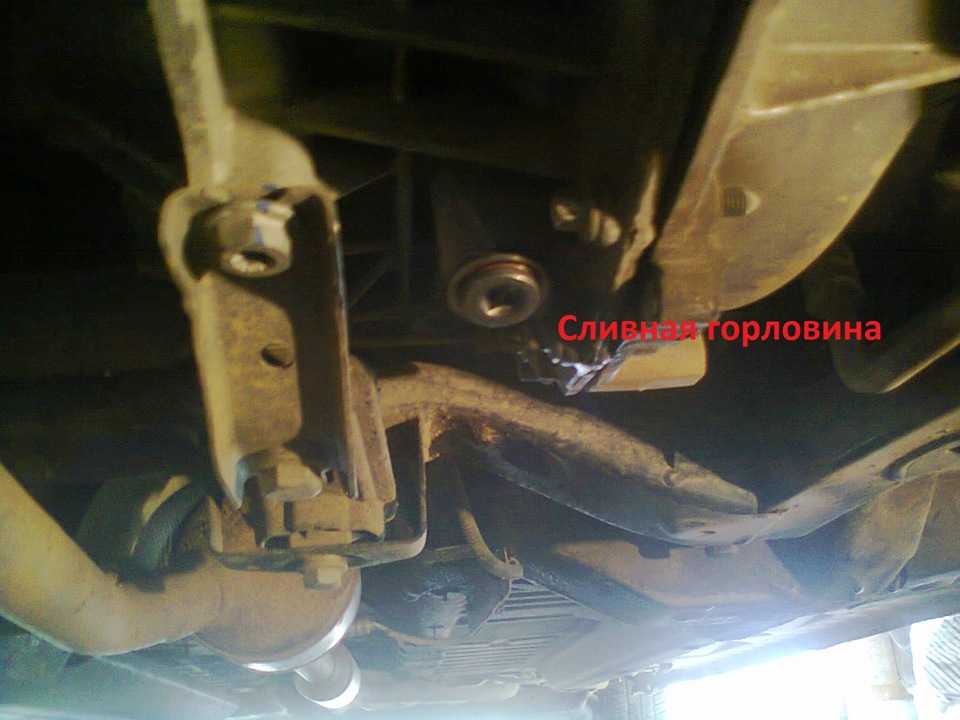

Начните со слива масла из трансмиссии. Подставьте ведро и открутите сливную пробку. Далее, нужно снять ступицу с колеса. Прежде всего, открутите от ступицы рулевую тягу. Для этого открутите гайку на 16 и выкрутите болт. Рулевой наконечник можно выпрессовывать, а можно выбить. Так как выбивать его гораздо проще и быстрее, воспользуйтесь этим способом.

Если вы решите воспользоваться съемником, так выглядит самодельный:

А такие продаются в автомагазинах:

После того как вы сняли рулевую тягу – снимите шаровую опору. Происходить это будет так же, как и в первом способе: снимите тормозной суппорт, открутив два болта на 18. Затем открутите болт крепления шаровой (М16). Открутив гайку, выбейте или выкрутите болт. Молотком аккуратно выбейте шаровую.

Когда вы сняли шаровую, сместите ступицу вбок и снимите ее со шлицов. Открутите внутренний пыльник «Рено-Логан» от корпуса коробки передач. Держится он на трех болтах на 16. Теперь вы можете вынуть привод ШРУСа целиком.

Замена наружного пыльника «Рено-Логан» будет происходить со стороны внутреннего шарнира. Чтобы осуществить замену, нужно будет снять трипоид с вала. Это можно сделать съемником стопорного кольца. Скорее всего, у вас такого съемника нет, поэтому воспользуйтесь зубилом или чем-то похожим.

Процесс снятия будет выглядеть примерно так:

После снятия трипоида, ослабьте хомуты фиксации внутреннего пыльника и снимите его. Чтобы заменить наружный пыльник «Рено-Логан» этого недостаточно. Далее, вам придется снимать подшипник. Съемника нет, поэтому снова берите зубило и снимайте подшипник. Бить нужно в верхнюю кромку подшипника, не слишком сильно, чтобы не повредить его.

ПРОЦЕСС ЗАМЕНЫ

Существует два пути замены. Первый – с откручиванием ступицы от стойки, сливом масла из коробки передач и т. д. Второй – более простой: со снятием ступицы с шаровой опоры. Сначала мы рассмотрим второй способ, так как он экономит время и деньги на новое масло в КПП и регулировку развала-схождения.

СПОСОБ НОМЕР 1

Открутите ступицу ключом на 16.

Далее, нужно выбить шаровую из кулака. Для удобства снимите тормозной суппорт, открутив два болта на 18. Затем открутите болт крепления шаровой (М16). Открутив гайку, выбейте или выкрутите болт. Молотком аккуратно выбейте шаровую.

Снимите ступицу. Для этого откручивайте гайку ступицы до конца, а также два болта на 18. После чего снимите тормозной диск.

Оригинальные хомуты на пыльники – цельные, так что их нужно срезать. Для простоты снятия старого пыльника его тоже можно разрезать ножом.

Смажьте раструб литолом (просто потому что он дешевле), затем выверните пыльник наизнанку и «наденьте» на раструб.

Важно!Используйте для этого латексные или прорезиненные перчатки, иначе руки будут скользить по пыльнику. Это заметно усложнит процесс его замены.. Далее надевайте конус на ШРУС и снимайте с него пыльник

Далее надевайте конус на ШРУС и снимайте с него пыльник

Выверните его наизнанку. Нанесите смазку ШРУС и можете натягивать пыльник «Рено-Логан» на свое место. Когда он займет правильное положение (то есть не будет перегибов, перекосов и т. д.), затяните его хомутами. Все, вы заменили наружный пыльник ШРУС на «Рено-Логан»

Далее надевайте конус на ШРУС и снимайте с него пыльник. Выверните его наизнанку. Нанесите смазку ШРУС и можете натягивать пыльник «Рено-Логан» на свое место. Когда он займет правильное положение (то есть не будет перегибов, перекосов и т. д.), затяните его хомутами. Все, вы заменили наружный пыльник ШРУС на «Рено-Логан».

СПОСОБ НОМЕР 2

Начните со слива масла из трансмиссии. Подставьте ведро и открутите сливную пробку. Далее, нужно снять ступицу с колеса. Прежде всего, открутите от ступицы рулевую тягу. Для этого открутите гайку на 16 и выкрутите болт. Рулевой наконечник можно выпрессовывать, а можно выбить. Так как выбивать его гораздо проще и быстрее, воспользуйтесь этим способом.

Если вы решите воспользоваться съемником, так выглядит самодельный:

А такие продаются в автомагазинах:

После того как вы сняли рулевую тягу – снимите шаровую опору. Происходить это будет так же, как и в первом способе: снимите тормозной суппорт, открутив два болта на 18. Затем открутите болт крепления шаровой (М16). Открутив гайку, выбейте или выкрутите болт. Молотком аккуратно выбейте шаровую.

Когда вы сняли шаровую, сместите ступицу вбок и снимите ее со шлицов. Открутите внутренний пыльник «Рено-Логан» от корпуса коробки передач. Держится он на трех болтах на 16. Теперь вы можете вынуть привод ШРУСа целиком.

Замена наружного пыльника «Рено-Логан» будет происходить со стороны внутреннего шарнира. Чтобы осуществить замену, нужно будет снять трипоид с вала. Это можно сделать съемником стопорного кольца. Скорее всего, у вас такого съемника нет, поэтому воспользуйтесь зубилом или чем-то похожим.

Процесс снятия будет выглядеть примерно так:

Важно!Прежде чем снять ступицу с вала, пометьте ее положение, чтобы провести обратную сборку правильно. После снятия трипоида, ослабьте хомуты фиксации внутреннего пыльника и снимите его. Чтобы заменить наружный пыльник «Рено-Логан» этого недостаточно

Далее, вам придется снимать подшипник. Съемника нет, поэтому снова берите зубило и снимайте подшипник. Бить нужно в верхнюю кромку подшипника, не слишком сильно, чтобы не повредить его

Чтобы заменить наружный пыльник «Рено-Логан» этого недостаточно. Далее, вам придется снимать подшипник. Съемника нет, поэтому снова берите зубило и снимайте подшипник. Бить нужно в верхнюю кромку подшипника, не слишком сильно, чтобы не повредить его

После снятия трипоида, ослабьте хомуты фиксации внутреннего пыльника и снимите его. Чтобы заменить наружный пыльник «Рено-Логан» этого недостаточно. Далее, вам придется снимать подшипник. Съемника нет, поэтому снова берите зубило и снимайте подшипник. Бить нужно в верхнюю кромку подшипника, не слишком сильно, чтобы не повредить его.

Теперь можно снять внешний пыльник «Рено-Логан», разрезав алюминиевые хомуты. Тщательно удалите старую смазку, а также промойте внешние элементы ШРУСа керосином или бензином. Заложите новую смазку ШРУС-4 и можете надевать новый наружный пыльник. Хорошо зафиксируйте его хомутами. Можете также заменить и внутренние пыльники, если вы закупили их заранее. Итак, вы поменяли наружные пыльники «Рено-Логан» вторым способом.

Процедура замены

Прежде чем начинать, стоит посоветоваться со специалистом, который определит степень повреждения элемента. Нужно понять, достаточно ли замены одного кожуха или необходимо менять оба элемента сразу. Во втором случае технология замены другая — придётся снимать вал целиком.

Вот пошаговая инструкция по замене:

• поставить автомобиль на ручной тормоз, включить 1 передачу, установить противооткатные упоры под задние колёса;
• сорвать гайки с колеса, используя ключ;
• медленно приподнять домкратом переднее колесо;
• полностью отвинтить колёсные гайки и снять колесо;
• отделить тормозной суппорт от диска;
• вынуть диск;
• теперь ступица — вывернуть гайку;
• выполнить снятие шаровой опоры.

Заменить кожух можно на месте, не обязательно снимать полуось. Однако на многих современных иномарках это сделать тяжело, поэтому всё‐таки полуось лучше демонтировать. Далее:

• разобрать хомуты гофрированного кожуха;
• аккуратно стянуть пыльник со стакана;
• вытянуть стопорное кольцо;
• из стакана достать обойму «гранаты» с шариками (трёхшиповик);

• хорошенько очистить шарики от старой смазки, нанести новый равенол в количестве 125 мл;
• набить смазку также в новую деталь;
• установить на место обоймы с шариками, зафиксировать стопорное кольцо;
• надеть новый компонент, затянуть хомут.

Замена ШРУСа Рено Логан

Если один из приводов колес начал хрустеть, его необходимо заменить. Замена ШРУСа Рено Логан не представляет большой сложности, и при желании любой водитель ее может сделать самостоятельно.

Работу можно выполнить прямо на земле, потребуется только ровный участок, и желательно производить замену в сухую теплую погоду. Замену левого приводного вала выполняем следующим образом:

глушим мотор, ставим машину на ручник;
в первую очередь ослабляем гайку передней колесной ступицы, после при снятом колесе ее сдернуть с места будет сложно;
поддомкрачиваем автомобиль, и снимаем левое колесо;
отворачиваем гайку рулевого наконечника, сдергиваем наконечник и отводим его в сторону;
отсоединяем шаровую опору от поворотного кулака;
оттягиваем поворотный кулак с амортизаторной стойкой влево – если привод прикипел и не сходит со шлицов ступицы, следует аккуратно постучать по валу наружного ШРУСа, но нужно делать это очень осторожно, можно нарушить резьбу;
отводим стойку с кулаком в сторону;
сливаем с коробки передач трансмиссионное масло, предварительно подготовив для него емкость;
откручиваем три болта крепления пыльника к КПП (на 13), лучше воспользоваться головкой с воротком;
выдергиваем целиком привод;
перед установкой новой детали зачищаем посадочное место на КПП, если плохо его почистить, может потечь пыльник;
при установке нового вала следует обратить внимание, что ставится он в одном положении, крепления несимметричны;
ставим на место новый привод, наживляем болты, удобнее начинать с верхнего крепления. Крепим болты равномерно, чтобы пыльник прижался ровно к корпусу коробки передач;
заливаем масло в КПП, проверяем, нет ли подтеков;
устанавливаем на место поворотный кулак (надеваем ступицу на шлицы привода), собираем все обратно.

Правый привод колеса меняется аналогично левому, но есть небольшие отличия – пыльник внутреннего ШРУСа не крепится через пластину тремя гайками к корпусу КПП, шарнир устанавливается на шлицах и фиксируется стопором
Чтобы вал вышел из коробки передач, необходимо по нему через монтировку или выколотку постучать молотком

Правый привод колеса меняется аналогично левому, но есть небольшие отличия – пыльник внутреннего ШРУСа не крепится через пластину тремя гайками к корпусу КПП, шарнир устанавливается на шлицах и фиксируется стопором
Чтобы вал вышел из коробки передач, необходимо по нему через монтировку или выколотку постучать молотком

Правый привод колеса меняется аналогично левому, но есть небольшие отличия – пыльник внутреннего ШРУСа не крепится через пластину тремя гайками к корпусу КПП, шарнир устанавливается на шлицах и фиксируется стопором. Чтобы вал вышел из коробки передач, необходимо по нему через монтировку или выколотку постучать молотком.
