Всем доброго дня! Сегодня речь пойдет о замене воздушного фильтра Рено Логан (Renault Logan) с двигателями 1.4 и 1.6 л (8- и 16-клапанный мотор). В данном мануале Вы найдете всю информацию о замене фильтрующего элемента своими руками, а также наглядно увидите все в видео, если вдруг останутся какие-то вопросы. Итак, поехали.
Периодичность замены воздушного фильтра Рено Логан
Чтобы точно сказать, когда требуется менять воздушный фильтр на Рено Логан, нужно знать как минимум условия эксплуатации автомобиля. Вообще, воздушный фильтр на автомобиле Рено Логан меняется один раз в 20 000 км пробега. Но если автомобиль эксплуатируется преимущественно в сильно запыленных условиях, то интервал замены лучше сократить хотя бы до 15 000 км, а лучше вообще до 10 тыс. км. Такой интервал обусловлен прежде всего пропускной способностью фильтра. Если фильтр сильно забит, то в двигатель поступает меньше воздуха, а это сказывается на мощности двигателя, а именно в правильном смесеобразовании, что как минимум приведет к увеличению расхода топлива, а в худшем случае – выходу из строя дорогостоящих датчиков. В любом случае, лучше всю работу делать совместно с заменой масла в двигателе Рено Логан.
Какой воздушный фильтр Рено Логан выбрать для замены?
Воздушный фильтр на Рено Логан выбирается в соответствии с установленным на автомобиль двигателем. Благо на данный автомобиль устанавливаются всего два типа моторов – это бензиновые 1,4 л 8 кл и 1,6 л 16 кл и дизель 1.5 л, который не очень распространен и популярен. На моторы 1.4 и 1.6 до 05.2013 устанавливается круглый фильтр, а после 06.2013 – прямоугольный. Фото фильтрующих элементов Вы можете увидеть ниже.
Каталожные номера фильтров
Для заказа фильтра очистки воздуха двигателя Рено Логан, конечно лучше всего обратиться в специализированный магазин. Для заказа Вам потребуется оригинальный номер (артикул, O.E.M.-номер) фильтра.
Для двигателя 8V 1.4 л: 77 01 070 525. По этому номеру можно подобрать большое количество аналогов от большинства производителей расходников и запчастей. Один только Экзист выдает более 30 наименований подходящих дубликатов:
Однако, не следует забывать, что в 2013 году, а именно после 06.2013 на двигатели 1.4 и 1.6л стали ставить прямоугольные фильтры с артикулом 16 54 694 66R. Аналогов тоже много, цены можно подобрать абсолютно для любого бюджета.
Я бы не сказал, что все варианты воздушных фильтров очень сильно отличаются друг от друга. Во всяком случае, свой ресурс в 10-15 тыс. км они выполняют, поэтому можно брать тот, который больше понравился.
Замена воздушного фильтра Рено Лога с двигателем 1.4 л
Процедура очень простая и не требует каких-то особых навыков и длительного время. Вся работа выполняется буквально за 5-10 минут и требует лишь крестовой отвертки.
1. Открываем капот и с помощью крестовой отвертки отворачиваем 5 винтов, крепящих крышку корпуса воздушного фильтра. Расположение винтов показано на рисунке ниже. Винты можно не вынимать, так как они устроены так, что не выпадут из крышки.
2. Отщелкиваем 4 фиксатора, как показано ниже.
3. Поднимаем крышку корпуса воздушного фильтра, вынимаем старый фильтрующий элемент.
4. Удаляем пыль влажной салфеткой, устанавливаем на место новый фильтр очистки воздуха двигателя Рено Логан и собираем все в обратной последовательности.
Вот собственно и все. Вся работа заняла у нас около 10 минут. За это время мы смогли сэкономить как минимум 150 рублей, которые мы может уже потратить на свои нужды. Ниже Вы можете посмотреть видео замены воздушного фильтра Рено Логан 1.4л
Замена воздушного фильтра Рено Логан 1.6 л
Замена воздушного фильтра Рено Логан с двигателем 1.6 л несколько отличается, однако также не отличается какими-то трудностями.
1. Открываем капот и отворачиваем пару винтов на корпусе воздушного фильтра, как показано на рисунке ниже. Для работы потребуется ключ Торкс или бита соответствующего диаметра.
2. Отщелкиваем две защелки с правой и с левой стороны корпуса фильтра.
3. Оттягиваем на себя половинку корпуса воздушного фильтра и вынимаем старый фильтрующий элемент.
4. Удаляем пыль влажной салфеткой и устанавливаем на место новый воздушный фильтр. На этом все! Вся работа выполняется аналогичным образом за 5-10 минут свободного времени.
Видео замены воздушного фильтра Рено Логан 1.6 л
Если установлена заглушка
Большинство автомобилей Рено Логан первого поколения не укомплектованы фильтром, но в корпусе воздуховода есть посадочное место. Оно закрыто пластмассовой заглушкой. Для самостоятельной установки нам понадобятся:
- острый строительный нож с небольшим лезвием;
- полотно ножовки;
- наждачная бумага.
Место, куда устанавливается очиститель воздуха, отмечено на заводе в виде четко очерченной рамки на воздуховоде, расположенном внутри центральной консоли.
- Самое трудное – засунуть голову в щель между торпедо и щитом моторного отсека и прорезыванию ножом тонкой пластмассы, закрывающей отсек для установки.
- Главное не отрезайте лишнее! Если присмотреться, то в пяти мм от верха, видна полосочка. Выше ее резать не рекомендуется, так как потом фильтр будет болтаться. На самом фильтрующем элементе есть выступ, который и является верхним фиксатором от выпадения.
- Вырезая заглушку с помощью ножа и ножовки, будьте особо аккуратны у левого края. Держите лезвие прямо, иначе можно повредить осушитель кондиционера, если таким укомплектован автомобиль. В остальном, не бойтесь что-либо повредить, за заглушкой пустота.
- В итоге должно получиться достаточно ровное отверстие, в черновом варианте.
- После аккуратного удаления заглушки, края среза обрабатываются напильником или наждачной бумагой.
Замена салонного фильтра Рено Логан
К примеру, отдать предпочтение оригинальному угольному фильтру или приобрести любой другой подходящий под вашу модель этот момент можно уточнить у консультанта в магазине. Если есть сомнения, всегда можно обратиться к дилеру, где дадут необходимые разъяснения по этому вопросу.
При покупке фильтрующего элемента убедитесь в наличии специальной пластмассовой крышкой. Если же этого элемента конструкции не будет, то установка салонного фильтра существенно усложниться. Именно благодаря крышке можно качественно закрепить узел на своем месте.
Подготовьте необходимый инструмент для работы — линейку на сантиметров, качественный фонарик можно светодиодный , пылесос обычный или автомобильный , острый ножик скальпель.
Возьмите режущий инструмент и убирайте с его помощью существующую заглушку. Но на наших дорогах пыли и грязи больше, чем в Европе.
Поэтому мастера по ремонту автомобилей советуют проводить замену фильтрующего элемента чаще, примерно каждые 15—20 тысяч километров. Напомним, что фильтр салона расположен снизу передней панели в задней части.
Добраться к нему можно с правой стороны.
Выбор салонного фильтра
Для снятия специального инструмента не надо, кроме фонарика или осветительной лампы. Фильтр зафиксирован одной защёлкой. Порядок снятия Отодвинуть сидение пассажира максимально назад.
Направить световой поток от фонарика или лампы под бардачок — так легче увидеть фильтр салона. Отщёлкнуть фильтрующий элемент снизу и аккуратно вытянуть его.
Как добраться до салонного фильтра Рено Логан второго поколения Если внимательно посмотреть на старый фильтр, то можно увидеть, сколько там скопилось грязи и пыли. В такой ситуации у владельца Рено Логан появляется нелегкая задача — правильно подобрать оптимальный салонный фильтр, исходя из его качественных аспектов и собственного финансового состояния.
Согласно установившемуся правилу, лучшими кондициями обладают фильтры, в которых содержится угольный элемент.
Невзирая на более высокую цену, такие способны более эффективно задерживать вредные примеси от проникновения в салон, а угольный абсорбирующий наделен возможностью частично дезинфицировать воздушный поток. Ввиду распространенности модели Рено Логан на отечественном рынке такие элементы присутствуют в продаже повсюду. Рено Меган 3 щетки стеклоочистителя Как выглядит процедура замены на Рено Логан?
Для более удобной очистки можно применить пылесос, но проще всего использовать старую тряпку. Произвести смену салонного элемента. Не рекомендуется повторно использовать старый фильтр, даже после очистки его клапанов и промывки.
Когда будет происходить установка нового устройства, нужно сжимать с обеих сторон переднюю часть, в противном случае фильтр не пройдет в пазы. Сначала крепят верхнюю часть, а потом низ до защелкивания. Если вы услышали щелчок — это означает, что фильтрующий элемент установился на место плотно.
Замена фильтра топлива

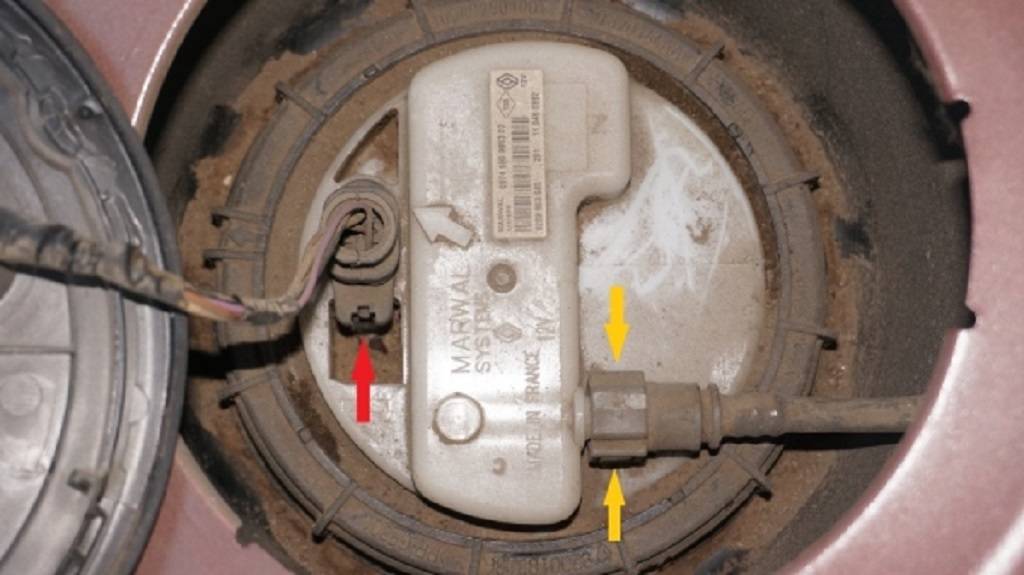

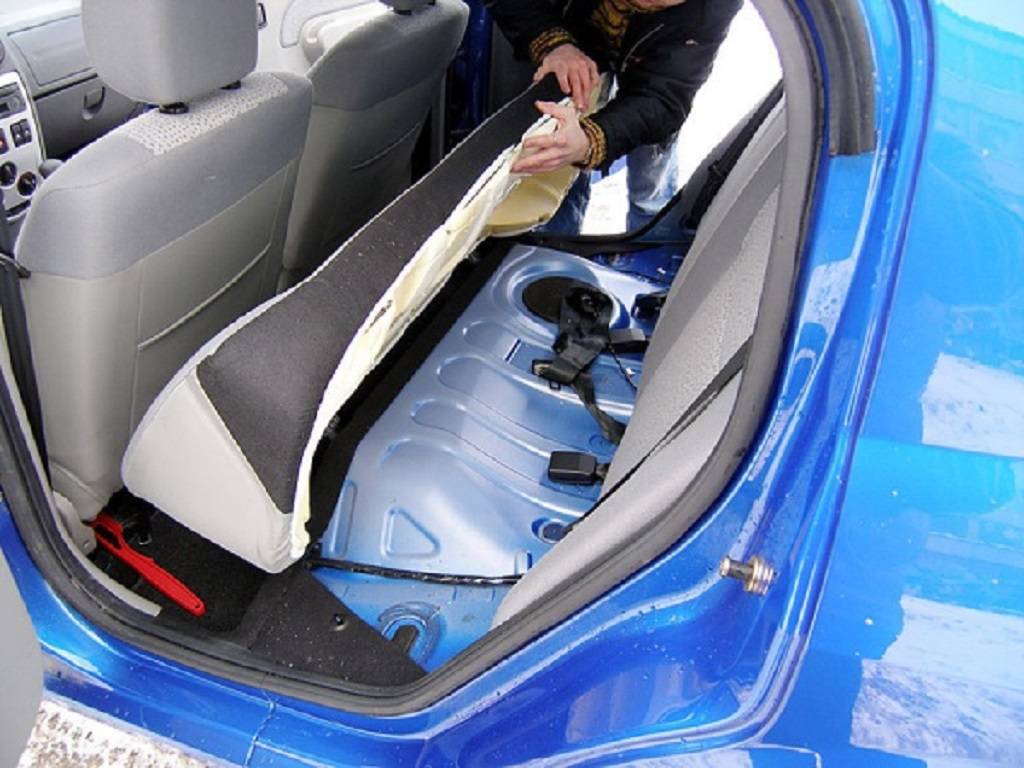

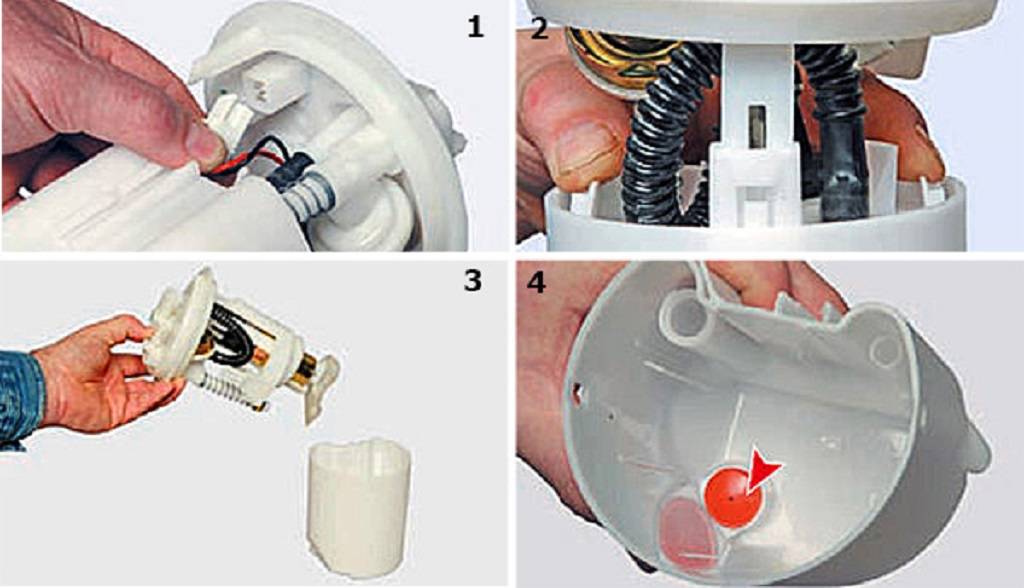

Сам топливный модуль с наличием топливного насоса и отстойника – это довольно сложная система, расположенная в топливном баке, менять который, как говорилось вначале, рекомендуется в пределах 100 тысячного пробега. Что не противоречит регламенту ТО-2, где рекомендуется делать очистку, как сеточки, так и отстойника топливного модуля.
Вместе с заменой фильтра тонкой очистки, который находится под баком.

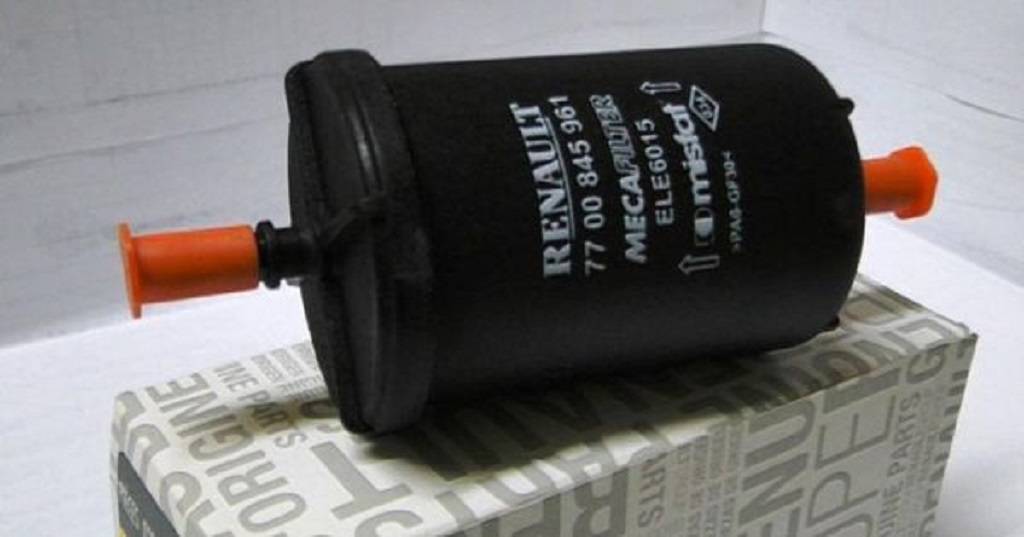

Что касается оригинальных фильтров тонкой очистки, то их поиск для замены, в зависимости от модификаций движков может осуществляться по нижеследующей фамильной Renault кодификации:
- 7701068107;
- 7700845961;
- 6001546326.

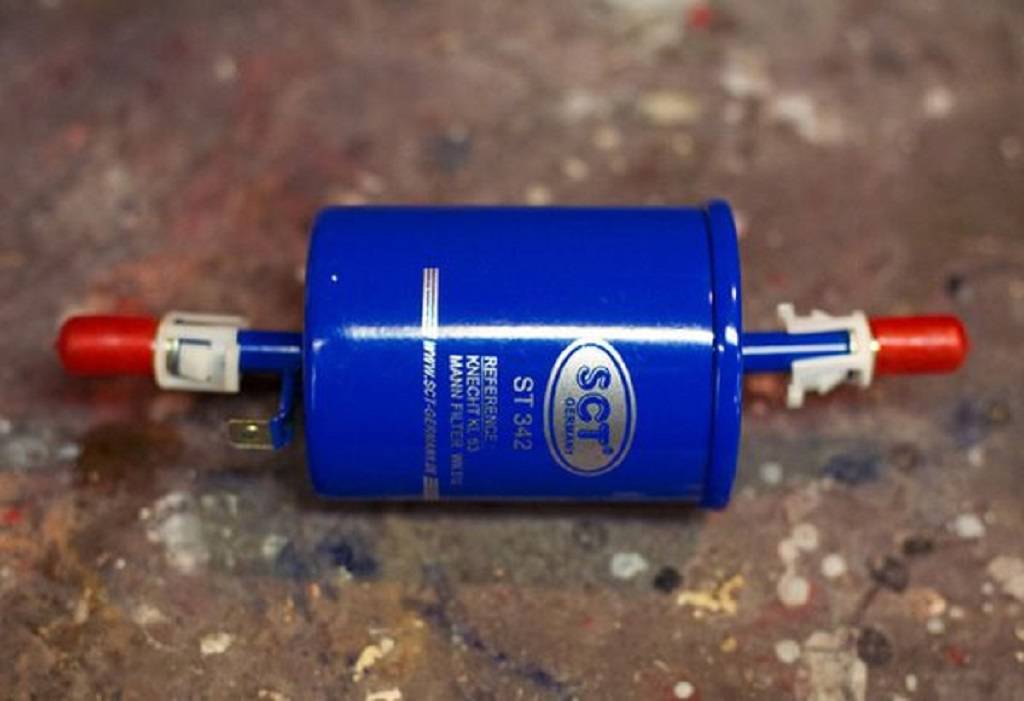

Относительно фильтров-аналогов, то это довольно обширный перечень продукции различных производителей:
| BOSCH | 0450905287 |
| HYUNDAI | 31911/3A000. |
| NISSAN | 16400JD51A |
| GOODWILL | FG300 |
| SCT | ST 393 |
| FRANCECAR | FCR210130 |

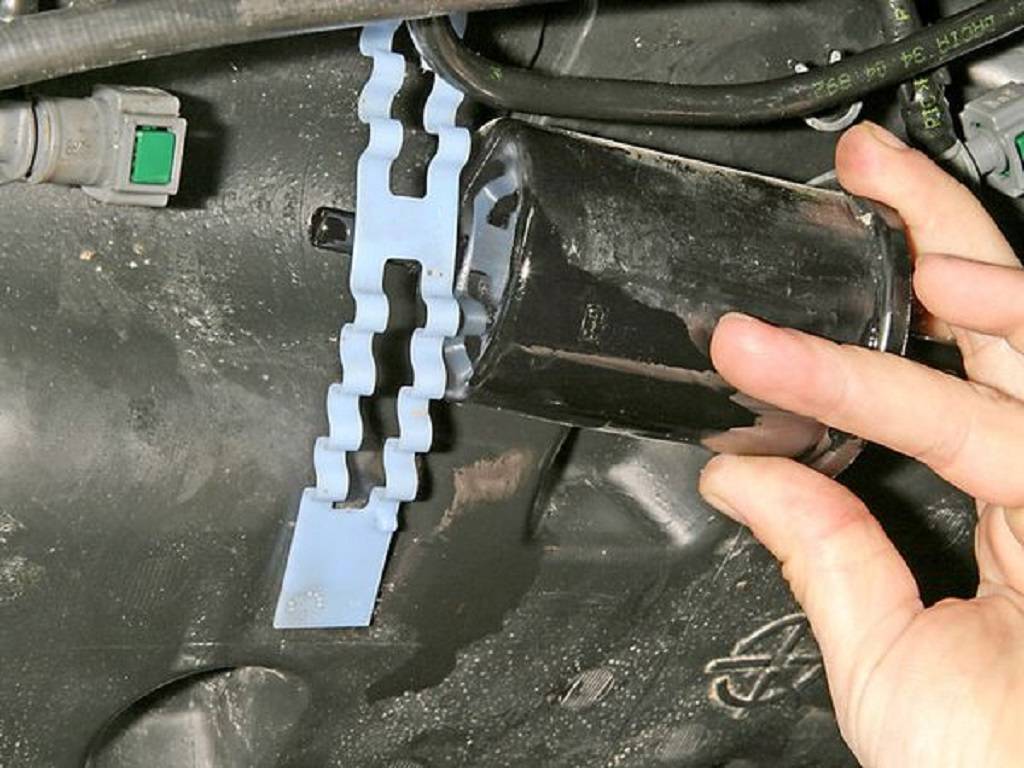

Замена расходника осуществляется элементарным способом даже без наличия осмотровой ямы или подъемника, найдя его под топливным баком. Далее отсоединяются трубки со стороны красного фиксатора, естественно нажав на него.

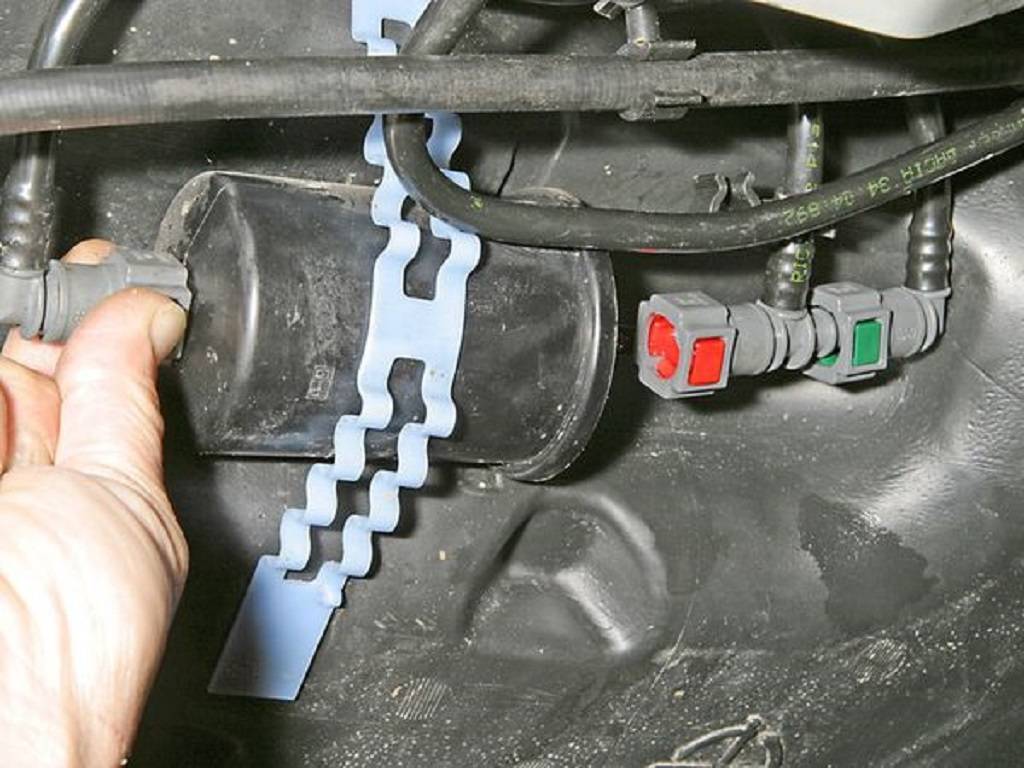

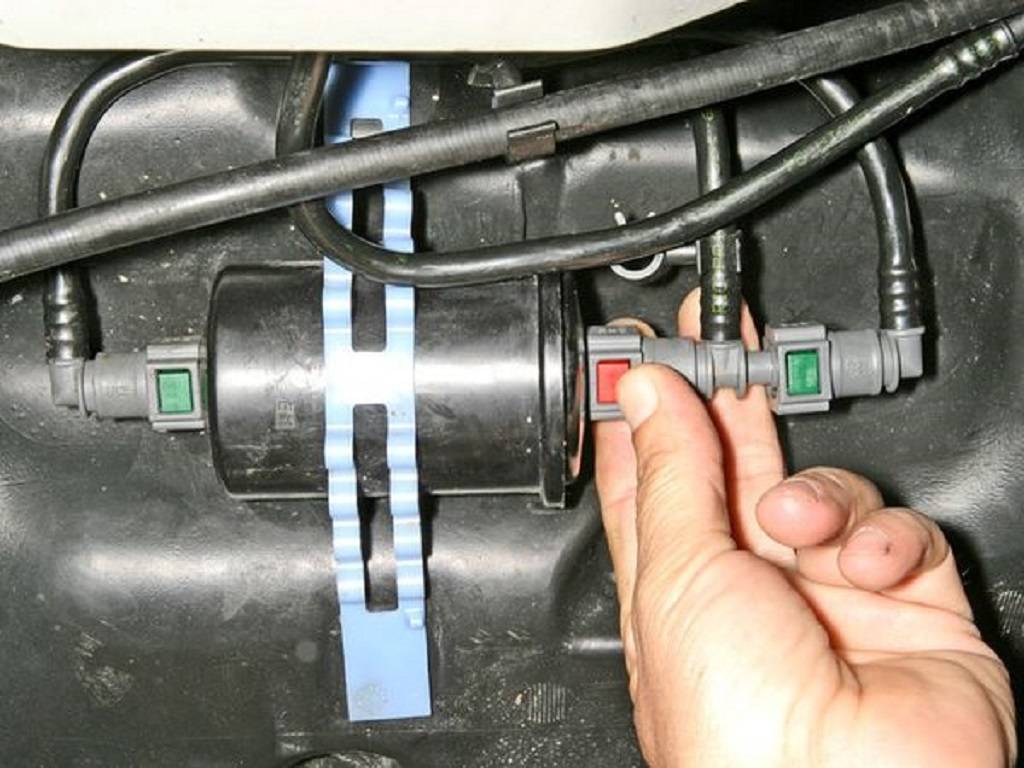

Потом снимают трубку со стороны зеленого фиксатора и сразу же необходимо предусмотреть сбор остатков бензина, находящегося внутри фильтра.
Ставят на место старого новый фильтр так, чтобы стрелка на корпусе соответствовала направлению стрелки на корпусе старого расходника.
Самостоятельная замена салонного фильтра Рено Сандеро 1 и 2 поколения (видео и фото).
Общие рекомендации.
Салонный фильтр меняют на то-2 (один раз в 15000 км) или перед началом зимнего сезона. Также показателем к замене фильтра, является частое запотевание стёкол.
В автомобилях Renault Sandero первого и второго поколения установлены разные салонные фильтры, поэтому, рекомендации по их замене несколько отличаются.
Замена салонного фильтра на Renault Sandero первого поколения.
Салонный фильтр в Сандеро первого поколения расположен в отопителе, который расположен за центральной консолью.
В самых дешёвых комплектациях, Renault Sandero 1 поколения не имел салонного фильтра, соответственно вся пыль и грязь были в салоне и забивали радиатор отопителя. Если у вас автомобиль в базовой комплектации, и до сих пор не установлен салонный фильтр, вам потребуется канцелярский нож, и 10 минут времени, чтобы вырезать заглушку:
В остальных случаях замена фильтра выполняется просто.
Для замены салонного фильтра вам потребуются:
- Прямые руки
- Светильник
- Канцелярский нож (в случае если до вас никто не установил фильтр)
- Новый фильтр 272775374R
(примеры совместимых фильтров — Mann CU 1829, Corteco 80000074, Filtron K1152, Nissan 27891-AX010, Jakobs autoteile J1 341 015, Valeo 698 753)
Если вам привычнее смотреть видео, вот так выполняется замена салонного фильтра на рено сандеро 1 го поколения:
Если вам привычнее читать:
В зависимости от того левша вы или правша — садимся на водительское сиденье и “падаем на пассажирское или с пассажирской стороны достаем коврик, кладем его под ноги и встав на колени лезем к центральной консоли.
Отщелкиваем фиксатор расположенный в нижней части крышки и вынимаем фильтр.
Сам фильтр удобнее доставать смещая вниз. Он заключен в пластиковый бандаж, поэтому нет риска его порвать.
При снятом фильтре, включаем обдув на полную — так вылетит вся грязь и пыль из отопителя (многие рекомендуют пользоваться пылесосом, но лично у меня в гараже его нет.
Устанавливаем новый салонный фильтр, сначала верхнюю часть, потом нижнюю, сжимая его задний конец следующим образом:
Работа по замене фильтра закончена, как видите, ничего сложного нет! Теперь можно положить не место снятый коврик и протереть пыль после ”холостого” запуска отопителя.
Замена салонного фильтра на Renault Sandero второго поколения.
На Сандеро второго поколения, салонный фильтр установлен аналогично первому, платформа то не изменилась:
На всех версиях второго поколения Рено Сандеро (кроме Access который довольно редок, так как купить его проблемно из-за политики диллеров), установлен салонный фильтр, поэтому задача по его замене еще проще чем ранее.
Для замены салонного фильтра вам потребуются:
- Прямые руки
- Светильник
- Отвертка для саморезов torx 20
- Новый фильтр 272773151R (угольный) 272773016R (простой)
(примеры совместимых фильтров угольный/бумажный: MANN CU 22011/CU 1829, Mahle LA 923/LA 230, Filtron K 1321/K 1152, Bosch 1 987 435 011/1 987 432 120, MANN CU 22011/CU 1829 )
Обратите внимание — эти фильтры не имеют пластикового бандажа и их можно поставить наоборот. Для правильной установки фильтра на нем нарисована стрелка, она должна смотреть в салон!. Вот небольшое видео по замене салонного фильтра на Рено Сандеро второго поколения:
Вот небольшое видео по замене салонного фильтра на Рено Сандеро второго поколения:
Вот небольшое видео по замене салонного фильтра на Рено Сандеро второго поколения:
Если вам больше нравится читать, порядок работы по замене следующий:
Достаем салонный коврик и кладем его под правую переднюю дверь. Встаем на него коленями и лезем к центральному тоннелю.
Откручиваем два винта TORX 20.
Отщелкиваем пластиковую крышку фильтра.
За нижний угол, как бы на излом, вытаскиваем салонный фильтр, если тянуть его за центр или верх он может порваться.
Со снятым фильтром и крышкой, включаем салонный отопитель на полную скорость и удивляемся количеству вылетевшей пыли и старых листьев.
Устанавливаем, новый фильтр стрелкой в сторону салона, предварительно сжав, как на этой картинке:
Устанавливаем на место крышку и прикручиваем два самореза (кстати можно заменить их на обычные для простоты замены в будущем), или вообще не устанавливать! Крышка будет держаться на защелках!
Работа по замене фильтра закончена, как видите, ничего сложного нет! Теперь можно положить не место снятый коврик и протереть пыль после ”холостого” запуска отопителя.
Заключение.
На этом у меня сегодня всё. Я надеюсь, что статья была вам полезна и замена салонного фильтра Рено Сандеро, теперь, не представляет для вас сложности.
Если у вас остались вопросы, или если вы хотите дополнить статью, пишите комментарии.
Самостоятельная замена салонного фильтра Рено Сандеро 1 и 2 поколения (видео и фото).
Общие рекомендации.
Салонный фильтр меняют на то-2 (один раз в 15000 км) или перед началом зимнего сезона. Также показателем к замене фильтра, является частое запотевание стёкол.
В автомобилях Renault Sandero первого и второго поколения установлены разные салонные фильтры, поэтому, рекомендации по их замене несколько отличаются.
Замена салонного фильтра на Renault Sandero первого поколения.
Салонный фильтр в Сандеро первого поколения расположен в отопителе, который расположен за центральной консолью.
В самых дешёвых комплектациях, Renault Sandero 1 поколения не имел салонного фильтра, соответственно вся пыль и грязь были в салоне и забивали радиатор отопителя. Если у вас автомобиль в базовой комплектации, и до сих пор не установлен салонный фильтр, вам потребуется канцелярский нож, и 10 минут времени, чтобы вырезать заглушку:
В остальных случаях замена фильтра выполняется просто.
Для замены салонного фильтра вам потребуются:
- Прямые руки
- Светильник
- Канцелярский нож (в случае если до вас никто не установил фильтр)
- Новый фильтр 272775374R
(примеры совместимых фильтров — Mann CU 1829, Corteco 80000074, Filtron K1152, Nissan 27891-AX010, Jakobs autoteile J1 341 015, Valeo 698 753)
Если вам привычнее смотреть видео, вот так выполняется замена салонного фильтра на рено сандеро 1 го поколения:
https://youtube.com/watch?v=usxp3hNqdgA
Если вам привычнее читать:
В зависимости от того левша вы или правша — садимся на водительское сиденье и “падаем на пассажирское или с пассажирской стороны достаем коврик, кладем его под ноги и встав на колени лезем к центральной консоли.
Отщелкиваем фиксатор расположенный в нижней части крышки и вынимаем фильтр.
Сам фильтр удобнее доставать смещая вниз. Он заключен в пластиковый бандаж, поэтому нет риска его порвать.
При снятом фильтре, включаем обдув на полную — так вылетит вся грязь и пыль из отопителя (многие рекомендуют пользоваться пылесосом, но лично у меня в гараже его нет.
Устанавливаем новый салонный фильтр, сначала верхнюю часть, потом нижнюю, сжимая его задний конец следующим образом:
Работа по замене фильтра закончена, как видите, ничего сложного нет! Теперь можно положить не место снятый коврик и протереть пыль после ”холостого” запуска отопителя.
Замена салонного фильтра на Renault Sandero второго поколения.
На Сандеро второго поколения, салонный фильтр установлен аналогично первому, платформа то не изменилась:
На всех версиях второго поколения Рено Сандеро (кроме Access который довольно редок, так как купить его проблемно из-за политики диллеров), установлен салонный фильтр, поэтому задача по его замене еще проще чем ранее.
Для замены салонного фильтра вам потребуются:
- Прямые руки
- Светильник
- Отвертка для саморезов torx 20
- Новый фильтр 272773151R (угольный) 272773016R (простой)
(примеры совместимых фильтров угольный/бумажный: MANN CU 22011/CU 1829, Mahle LA 923/LA 230, Filtron K 1321/K 1152, Bosch 1 987 435 011/1 987 432 120, MANN CU 22011/CU 1829 )
Обратите внимание — эти фильтры не имеют пластикового бандажа и их можно поставить наоборот. Для правильной установки фильтра на нем нарисована стрелка, она должна смотреть в салон!
Вот небольшое видео по замене салонного фильтра на Рено Сандеро второго поколения:
Вот небольшое видео по замене салонного фильтра на Рено Сандеро второго поколения:
Если вам больше нравится читать, порядок работы по замене следующий:
Достаем салонный коврик и кладем его под правую переднюю дверь. Встаем на него коленями и лезем к центральному тоннелю.
Откручиваем два винта TORX 20.
Отщелкиваем пластиковую крышку фильтра.
За нижний угол, как бы на излом, вытаскиваем салонный фильтр, если тянуть его за центр или верх он может порваться.
Со снятым фильтром и крышкой, включаем салонный отопитель на полную скорость и удивляемся количеству вылетевшей пыли и старых листьев.
Устанавливаем, новый фильтр стрелкой в сторону салона, предварительно сжав, как на этой картинке:
Устанавливаем на место крышку и прикручиваем два самореза (кстати можно заменить их на обычные для простоты замены в будущем), или вообще не устанавливать! Крышка будет держаться на защелках!
Работа по замене фильтра закончена, как видите, ничего сложного нет! Теперь можно положить не место снятый коврик и протереть пыль после ”холостого” запуска отопителя.
Заключение.
На этом у меня сегодня всё. Я надеюсь, что статья была вам полезна и замена салонного фильтра Рено Сандеро, теперь, не представляет для вас сложности.
Если у вас остались вопросы, или если вы хотите дополнить статью, пишите комментарии.
Решение проблемы большого скопления мусора в фильтре
Очень часто при замене салонника, можно обнаружить листья деревьев и другой мусор больших размеров. Который не только высыпается на пол салона Рено Логан 2 при замене. Но и препятствует нормальной циркуляции воздуха.
Виной всему отверстие воздухозаборника, которое находится под капотом, за жабо. Оно практически ничем не закрыто. Через него и попадают все крупные частицы. Закрыв его мелкой сеткой, проблема будет устранена.
Разберем, как это сделать:
- Для этого в продаже имеются специальные сетки с мелкой ячейкой. Крепятся они при помощи сильных неодимовых магнитов (Фото 1).
- Поднимаем капот и при помощи Torx T20 откручиваем саморез крепления. Отщелкиваем пистон. Снимаем заглушку крепления дворника и ключом на 17, демонтируем сам дворник. Все это же проделываем с другой стороны (Фото 2).
- Чтобы при установке на место дворников не возникла путаница с расположением на шлицах, рекомендуется сделать метки маркером (Фото 3).
- Откручиваем еще один саморез Torx T20 по центру, который крепит решетку короба воздухопритока, в простонародье жабо (Фото 4).
- Теперь, когда все крепления отсоединили, снимаем резиновый уплотнитель капота, проходящий по всей длине, внизу жабо. Отсоединяем шланг омывателя идущий на форсунки распылителя. Вытаскиваем жабо по направлению вверх.
- Когда все демонтировано, перед нами по центру открывается вид воздухозаборника с огромной ячейкой, который и нужно закрыть (Фото 5).
- Просовываем нашу купленную сетку и закрываем ей штатное отверстие. Теперь крупный мусор в салон попадать не будет, как следствие засорение салонного фильтра будет меньше.
