Замена топливного фильтра рено дастер 2 0

Как поменять топливный фильтр Дастер

Замена фильтра топлива на Renault Duster 1,5 dCi может выполнятся двумя способами (снимая колесо и локер или демонтировав только бампер), мы рассмотрим наиболее часто используемый принцип.

Чтобы самостоятельно поменять топливный фильтр, вам нужна будет крестовая отвертка (выкручивать саморезы крепления подкрылка), небольшая емкость для слива топлива с фильтра и собственно сам фильтр.

После установки незабываем подкачать грушей топливо в фильтр. Процедуру замены фильтра топлива Рено Дастер дизель можно увидеть наглядно пролистав этот фото отчет.

Как уже выяснили топливный фильтр в Рено Дастер дизель находится в районе колесной арки под правой фарой, и подлезть к нему можно даже просто отогнув правый передний локер (не снимая колесо), но со снятым колесом и подкрылком конечно же удобней менять, именно по этому не будем все усложнять, а лучше потратим время на то чтобы снять колесо и подкрылок.

Откручиваем нижние и боковые саморезы крепления (вдоль передней части крыла торгсы, которые прикрепляют подкрылок).

Отгибаем вверх локер (зацепив за амортизатор).

Так выглядит вариант замены без снятия колеса и подкрылка, но снимая передний бампер Дастера. В уличных условиях может сойти и так, но придется немного помучатся чтобы снять трубки и датчик воды.

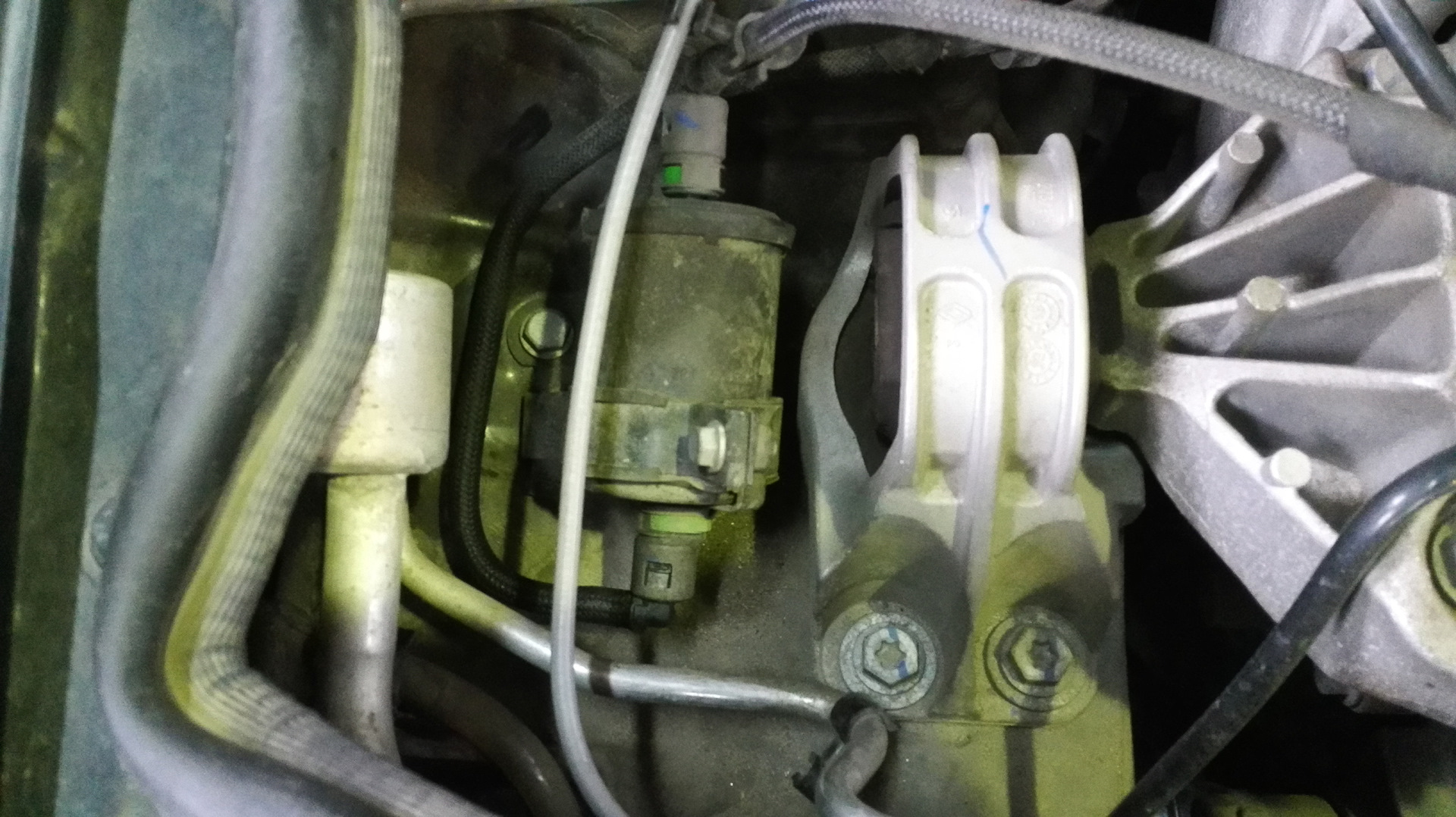

Ну вот видим топливный фильтр на дизельном Рено Дастер и прежде чем приступать к снятию неплохо будет запомнить расположение подходящих трубок чтобы не перепутать при установке нового фильтра.

Перед тем как отвинчивать три болта крепления топливного фильтра нужно подставить тазик (либо другую тару) и отсоединить разъем датчика воды.

а так же слить немного топлива… Для этого Немного приотвинчиваешь снизу датчик воды.

Откручиваем и снимаем хомут фиксации фильтра топлива

Снимаем 3 трубки (на защелках), нужно будет просто вдавить по бокам и отсоединить фильтр.

Теперь можно полностью откручивать датчик (польется много соляры).

Вот так выглядит датчик воды топливного фильтра на Рено Дастер дизель.

Берем новый топливный фильтр.

Прикручиваем датчик воды (тот что был на старом чильтре).

Устанавливаем топливный фильтр Дастера на место в обратном порядке.

После замены и сборки всего на свои места, сверху, из-под капота, накачиваем в фильтр топливо черной резиновой грушей (показано стрелкой).

Выбор и замена топливного фильтра Рено Дастер

Рено Дастер обладает уникальной линейкой двигателей, которые чувствуют себя как рыба в воде в суровых условиях эксплуатации и крайне неприхотливы к качеству бензина, на котором им приходится работать. При этом топливный фильтр устанавливается производителем всего один раз и, если судить по регламенту, не требует вмешательства весь срок службы машины, вне зависимости от того, бензин или дизель лежит в основе мотора. Однако, бывает так, что он выходит из строя и требует замены. Как провести ее самостоятельно? Эта статья в дополнение к видео подробно ответит на этот вопрос.

Когда менять?

Такая проблема, как засорение топливного фильтра на Дастере, одинаково часто проявляется на двигателях 1.6 и 2.0, а также дизеле. Это может быть вызвано тем, что Дастер заправляли исключительно грязным топливом, содержащим в себе большое количество инородных частиц. При этом быват достаточно всего одной такой заправки, чтобы полностью забить фильтр и привести его в негодность.

На дизеле Дастер к подобной неполадке может привести использовании летней солярки зимой: топливо может превратиться в густую смолу и повредить пористую поверхность. Чтобы этого избежать, применяют зимний дизель или используют специальные присадки, препятствующие загустению.

Существует ряд признаков, которые говорят о том, что без подобной замены на моторах 1.6 и 2.0 будет не обойтись. Первый из них — нестабильная работа двигателя на холостом ходу или при резком нажатии на педаль акселератора. На Рено Дастер с забитой системой питания при этом будут ощутимые провалы мощности и чувство, будто двигатель вот-вот заглохнет.

Еще один признак, который гарантирует вам необходимость замены фильтра, — это плохой старт Рено Дастер по утрам, на холодную. Это объясняется тем, что топливо поступает в инжектор в недостаточном объеме и, в итоге, двигатель получает меньшее количество горючей смеси, чем нужно.

Этап первый

У каждого двигателя Рено Дастер существуют свои особенности. Например, если на моторе 1.6 и дизеле единственный фильтр расположен под задним сиденьем и берет на себя все функции по очистке топлива от примесей, то в двигателе 2.0 в дополнение к этому устанавливается еще один фильтр в моторный отсек, который меняется согласно регламенту.

Единственное, что понадобится для работы — это ключ на 10 и небольшая острая отвертка.

https://youtube.com/watch?v=vBThZfNSASU

В случае с Дастер с двигателем 1.6 и 2.0, в котором очистной элемент находится в районе заднего дивана, прямо под ним, необходимо откинуть его подушку и снять защитный лючок. Там можно обнаружить клемму с проводами, которая подходит к насосу, и два патрубка: входной и выходной.

Важно иметь в виду, что перед тем, как начинать снимать патрубки, необходимо выпустить давление в топливной системе. Для этого с насоса, отстегнув защелку, снимают клемму питания, заводят двигатель и ждут, пока он самостоятельно не заглохнет из-за закончившегося бензина

После этого стартер еще раз прокручивают в течение нескольких секунд и лишь после этого производят отсоединение патрубков, закрепленных при помощи хомутов.

Открутив при помощи ключа корпус, его вынимают и сливают бензин, находящийся в фильтре. Установка новой детали производится в обратном порядке

Важно не перепутать направление циркуляции: его подскажет стрелка, нарисованная на корпусе

Этап второй

Благо, при помощи видео и данной статьи, научиться этому можно достаточно быстро.

Работа на двигателе 2.0 производится аналогичным образом, и перед началом операции обязательно начинают со сброса давления топливной системы. Затем приступают к непосредственному демонтажу очистного элемента. Для этого, вооружившись плоской отверткой, откручивают хомуты, при помощи которых входной и выходной патрубки подсоединяются к корпусу. После этого патрубки аккуратно снимаются и остается лишь осуществить демонтаж самой детали.

Для этого откручивается шестигранный болт, который крепит корпус фильтра к двигателю. После откручивания следует повернуть корпус вертикально, чтобы не допустить утечки топлива. Один из концов прижимается пальцем, и затем топливо сливается в заранее подготовленный резервуар. Сборка производится в обратном порядке с соблюдением направления, указанного стрелкой.

Резюме

Замена очистных элементов бензиновых двигателей Рено Дастер — это несложная работа, которая, при ознакомлении с видео и литературой, не требует применения специального инструмента и много времени. Если строго следовать инструкции и выбирать оригинальные и качественные расходники, то подобных проблем стоит ожидать еще не скоро, а своевременное обслуживание будет гарантировать безотказную работу Рено Дастер даже на больших пробегах.

Долой локер

Перед тем, как заменить топливный фильтр на Рено Дастер, нужно отогнуть правый подкрылок (локер). Делаем всё так, будто меняем переднее колесо. Вывесив кузов, колесо полностью снимают, а дальше удаляют и щиток двигателя.

Крепёжный элемент – пистон

Сначала убирают пистон, удерживающий щиток снизу. Здесь поможет плоская отвёртка. Затем откручивают пластиковую гайку (фото ниже).

Крепёжные элементы – «язычок» и гайка

Сдвигая щиток вниз, мы выведем из зацепления пластиковый язычок. Этот элемент обведён на фото слева.

Итак, щитка мотора уже нет. Берём ключ Torx T20 и откручиваем саморезы: два снизу, один на боковой кромке бампера, ещё один – на крыле.

Локер крепится к бамперу и к крылу

Все элементы показаны на одном фото.

На последнем шаге локер отгибают назад, заведя его за диск ступицы. Пластик у Рено – гибкий, и сломать его не получится.

Список крепёжных элементов:

Саморезы Torx – 4 шт.;
Гайка (пластик) – 1 шт.;
Пластиковый пистон – 1 шт.

Топливный фильтр для дизельного Рено Дастер с двигателем 1.5 К9К

Renault 8200803830

Фильтр топлива на дизельных Дастерах отличается на рестайловых и дорестайлинговых моделях. На дорестайле с завода устанавливается фильтр под артикулом Renault 8200813237
, ориентировочная цена – 1800 руб. Производитель – Delphi. В каталогах проходит под номером R6353400
. Запчасть с данным артикулом как правило, устанавливается только на заводе, и в продаже ее практически нет. Аналог, который в официального дилера идет как оригинальная замена – Renault 8200803830
, цена – 1900 руб. Единственное отличие от заводского – отсутствие установочного места для датчика воды. Также, можно встретить данные топливные фильтры для под артикулами 7701478547
(без датчика воды) и 7701478546
(с водяным датчиком). Данные артикула являются устаревшими, и запчасти с такими номерами не производятся.

На Дастер с дизельным двигателем фильтр топлива располагается под капотом внизу, за правым крылом. Для доступа к нему нужно снимать правое колесо. Данная процедура достаточно сложная, поэтому рекомендуется делать ее у официального дилера.

Размеры оригинального топливного фильтра Renault 8200813237

Наиболее популярные аналоги топливного фильтра Renault 8200813237:

HDF954
, DELPHI (США). Цена – 1400 руб. Самая распространенная модель среди владельцев дизельного Дастера. Компания Рено частично поставляет его как оригинальную замену с артикулом 164002137R
. Имеет множество позитивных отзывов. По размерам также идентичен оригиналу;

30519
, ASAM (Румыния). Цена – 470 руб. Популярен прежде всего из-за наилучшего предложения в категории цена/качество. Дополнительно имеет разъем для крепления датчика воды.

На рестайлинговых версиях дизельного Рено Дастер вместо цельнометаллического топливного фильтра устанавливается сменная фильтр-касета. Артикул оригинальной детали – 164037803R
. Цена – 730 руб. Производитель – Knecht-Mahle (Германия). Наиболее близкий аналог у производителя – KX 338/26D
, цена – 720 руб. Также существуют под артикулом 164039594R
. По факту – это одна и та же деталь. Поставляется с 2-мя уплотнительными резинками – для крышки самого фильтра и датчика воды.

На автомобилях Рено Дастер с двигателями 1,6 и 2,0 установлены топливные модули со встроенным топливным фильтром, замена которого заводом-изготовителем не предусмотрена. На автомобиле Рено Дастер с двигателем 2,0 дополнительно установлен топливный фильтр в моторном отсеке, который в соответствии с регламентом технического обслуживания необходимо менять через каждые 120 тыс. км пробега.

Фильтр салона для Duster с двигателями 1.5 Dci, 1.6 и 2.0

Топливный фильтр для дизельного Рено Дастер с двигателем 1.5 К9К

Фильтр топлива на дизельных Дастерах отличается на рестайловых и дорестайлинговых моделях. На дорестайле с завода устанавливается фильтр под артикулом Renault 8200813237, ориентировочная цена – 1800 руб. Производитель – Delphi. В каталогах проходит под номером R6353400. Запчасть с данным артикулом как правило, устанавливается только на заводе, и в продаже ее практически нет. Аналог, который в официального дилера идет как оригинальная замена — Renault 8200803830, цена — 1900 руб. Единственное отличие от заводского – отсутствие установочного места для датчика воды. Также, можно встретить данные топливные фильтры для под артикулами 7701478547 (без датчика воды) и 7701478546 (с водяным датчиком). Данные артикула являются устаревшими, и запчасти с такими номерами не производятся.

Размеры оригинального топливного фильтра Renault 8200813237

Наиболее популярные аналоги топливного фильтра Renault 8200813237:

HDF954, DELPHI (США). Цена — 1400 руб. Самая распространенная модель среди владельцев дизельного Дастера. Компания Рено частично поставляет его как оригинальную замену с артикулом 164002137R. Имеет множество позитивных отзывов. По размерам также идентичен оригиналу;

30519, ASAM (Румыния). Цена — 470 руб. Популярен прежде всего из-за наилучшего предложения в категории цена/качество. Дополнительно имеет разъем для крепления датчика воды.

На рестайлинговых версиях дизельного Рено Дастер вместо цельнометаллического топливного фильтра устанавливается сменная фильтр-касета. Артикул оригинальной детали — 164037803R. Цена – 730 руб. Производитель — Knecht-Mahle (Германия). Наиболее близкий аналог у производителя — KX 338/26D, цена — 720 руб. Также существуют под артикулом 164039594R. По факту – это одна и та же деталь. Поставляется с 2-мя уплотнительными резинками – для крышки самого фильтра и датчика воды.

Размеры топливного фильтра 164039594R

Длина	Диаметр	Диаметр прокладки
115.8 мм	89.2 мм	32.1 мм

F026402825, BOSCH . Цена — 950 руб. Имеет высокое качество сборки. Фильтрующий элемент плотно и равномерно вклеен в корпус;

PU9011 Z KITT, MANN-FILTER . Цена — 900 руб. Данная запчасть оснащена фильтрующим элементом из качественного и плотного синтетического волокна. В комплект входят и качественные, эластичные уплотнительные резинки.

MANN-FILTER PU9011 Z KITT

Конструктивные особенности разный модификаций кроссовера

С периодичностью замены топливного фильтра на Reno Duster все ясно, а вот что касается самих изделий, то здесь ситуация достаточно интересная.

Бензиновые версии

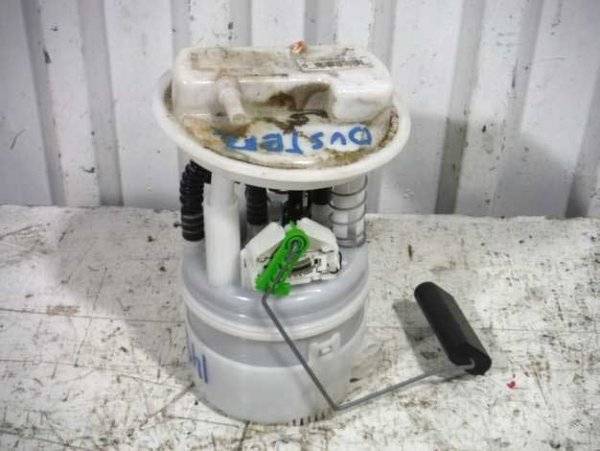

На бензиновых 1,6-ти и 2,0-вой версиях используется встроенный фильтр тонкой очистки, и он входит в состав топливного модуля, который в себя также включает топливный насос и сеточный элемент грубой очистки.

Согласно технической документации, замена только одного ФТО не возможна, необходимо менять топливный модуль в сборе (номер по каталогу – 172025090R).

Но поскольку топливный модуль по стоимости значительно превышает обычный фильтр, да и из-за одной составляющей менять весь узел – не целесообразно, автолюбители нашли выход из ситуации.

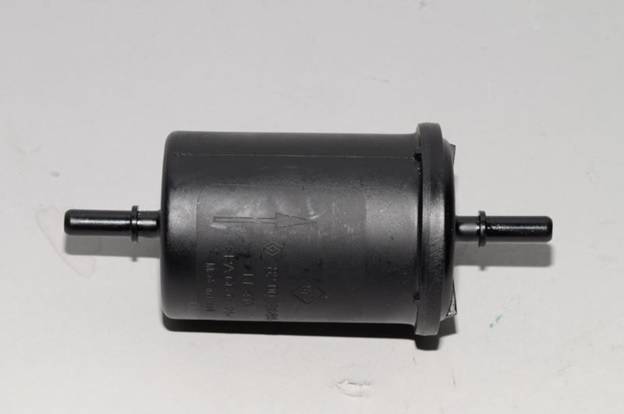

Фильтры тонкой очистки топлива фирм Nipparts (N1331054) и Zekkert (KF-5463) вполне подходят в качестве изделия для использования взамен оригинального, но с одной поправкой. Производители: первый – Нидерланды, второй – Германия.

Указанные устройства немного меньше по размерам, поэтому при установке их в корпус топливного модуля и посадке насоса в фильтр нужно использовать уплотнители (к примеру, полоски из пластиковых стяжек).

У Reno Duster с 2-литровыми моторами есть одна особенность, касающаяся топливной системы. Многие владельцы этой версии кроссовера в подкапотном пространстве возле правого крыла обнаруживают резервуар, подключенный к топливопроводам, по форме и размерам очень сильно напоминающий выносной фильтр тонкой очистки.

Но указанный резервуар фильтром не является, поскольку в нем отсутствует наполнитель – он пустой. Из-за этого автолюбители называют деталь «пустышкой» и сетуют на то, что автопроизводитель решил сэкономить на установке нормального расходника.

По официальной же версии производителя указанный резервуар — вовсе не фильтр, а ресивер, предназначенный для сглаживания пульсации топлива, а сам очистительный элемент располагается в топливном модуле.

Видео — фильтр невидимка.

Одним из вариантов объяснения использования ненужного, по сути, ресивера является внесение изменений в конструкцию авто для унификации деталей.

То есть, изначально предполагалось установить выносной фильтр под капотом, но после от него отказались, отдав предпочтение топливным модулям. В посадочное же место просто установили «пустышку» (назвав ее ресивером), чтобы не пришлось заменять топливные магистрали.

Автовладельцы возмущаются наличием «пустышки», но от нее может быть существенная польза, ведь никто не мешает ее заменить на ФТО. И хоть в каталоге оригинальных запчастей отсутствует выносной фильтр, но вполне можно подобрать аналоги.

Благодаря установке дополнительного выносного элемента повышается уровень очистки топлива (но при этом возрастает нагрузка на насос).

Интересным вариантом является установка и использование выносного фильтра в качестве основного, после того, как элемент, размещенный в топливном модуле, полностью засориться и перестанет выполнять свои функции (при этом очиститель в модуле даже менять не придется, достаточно лишь обеспечить подвод бензина к насосу в обход ФТО).

Дизельные варианты

В дизельный Reno Duster используется топливный фильтр выносного типа. Причем на дорестайлинговых и рестайлинговых моделях они отличаются.

На первых Дастер используется неразборной металлический топливный фильтрующий элемент. Оригинальная запчасть идет в каталоге под индексом 8200813237.

Но данное изделие устанавливается на авто с завода и купить его невозможно. Для замены же можно использовать аналоги – Delphi HDF954 и ASAM 30519.

При подборе ФТО для дизеля также следует учесть наличие датчика воды. На одних фильтрах под него нет посадочного отверстия, на других оно имеется.

На рестайлинговых же версиях уже используется разборной фильтр со сменной очистной кассетой. В такой конструкции замене подлежит только сама кассета. В каталоге оригинальных запчастей она идет под индексом 164037803R.

Помимо оригинальной делали на замену можно подобрать аналоги – Knecht-Mahle (KX 338/26D, он же – 164039594R), BOSCH (F026402825) MANN-FILTER (PU9011 Z KITT).

Это интересно: Фильтр воздушный двигателя рено сандеро — рассматриваем детально

Выбор воздушного фильтра

Какой фильтр выбрать

Замена фильтра

Как уже отмечено, в разных версиях кроссовера, используются различные по типу фильтры: на бензиновом – встроенный, на дизельном – выносной. Поэтому и технология замены отличается.

1.5 литровые дизельные двигатели

На дорестайлинговых и рестайлинговых дизельных Reno Duster из-за разных типов фильтров есть определенные отличия при замене, хотя ряд этапов у них одинаковы из-за того, что место установки – идентично.

Располагается он на дизелях под правым крылом (по ходу движения авто), в пространстве между локером крыла и поперечной силовой балкой кузова, спрятанной под бампером. Благодаря этому есть два способа добраться до фильтра – сняв локер или демонтировав бампер.

Рассмотрим вариант со снятием локера. Чтобы добраться до ФТО, делаем так:

Дальнейшие действия зависят от версии автомобиля.

На дорестайлинговом Дастер (к фильтру подходят три трубки):

Отсоединяем колодку проводов датчика воды;
Откручиваем и снимаем кронштейн, которым фиксируется фильтр;
Приоткрутив датчик воды, сливаем дизтовливо из фильтрующего элемента;
Помечаем расположение патрубков, подсоединенных к ФТО;
Отсоединяем патрубки (нажимаем на фиксаторы и тянем их вверх);
Перед установкой нового топливного фильтра вкручиваем в него датчик воды и через штуцер подачи заполняем его дизтопливом (после прокачать систему будет проще);
Подсоединяем патрубки, закрепляем изделие кронштейном;
Ставим на место локер, колесо;
Прокачиваем систему для удаления воздуха.

На рестайлинговых версиях замена топливного фильтра выполняется несколько по-иному (к фильтру подходят две трубки):

Отсоединяем колодку датчика воды;
Откручиваем защитный кронштейн фильтра;
Отсоединяем патрубки (обязательно пометьте их);
Со снятого изделия сливаем дизтопливо;
Откручиваем болты, которыми стянуты между собой крышка и корпус ФТО;
Разъединяем крышку и корпус (предварительно сняв алюминиевое крепежное кольцо). Пометьте маркером как все стояло;
С помощью приспособления (идет в комплекте с фильтрующей кассетой) выталкиваем очистной топливный элемент;
При необходимости промываем корпус;
Ставим новую кассету (вместе с уплотнительными кольцами). Собираем все в обратной последовательности;
Перед установкой изделия заполняем его дизтопливом через штуцер подачи;
Устанавливаем все обратно;
Прокачиваем систему с помощью встроенного насоса;
Выпустите воздух через специальный клапан.

В целом, замена фильтра тонкой очистки топлива Reno Duster с дизельным силовым агрегатом – операция несложная и не требует особых навыков или приспособлений, что позволяет выполнять ее самостоятельно в гаражных условиях.

Бензиновые агрегаты 1.6 и 2.0 литра

Перейдем к бензиновым версиям кроссовера. С тем, где установлен настоящий топливный фильтр и что за резервуар-пустышка установлен под капотом 2-литровых моделей (в 1,6-литровых вариантах «пустышки»-ресивера нет) – разобрались. Теперь о том, как и что менять.

Имеющаяся на 2-литровых Дастер ресивер-«пустышка» по всем размерным параметрам идентична выносным фильтрам, поэтому подобрать замену и заменить ее на настоящий элемент, который будет выполнять роль дополнительного очистителя топлива – несложно.

Технология работ такова:

На бензиновых версиях с мотором на 1,6 литра такой «пустышки» нет, но дополнительный фильтр лишним не будет. Его можно просто врезать в топливопроводы на одном из участков – к примеру, возле того же правого крыла, где и закрепить его или же разместить сразу на выходе из бака.

Но сразу отметим, что дополнительный фильтр повысит нагрузку на насос, что приведет к его более быстрому износу.

Что же касается основных очистительных элементов, входящих в конструкцию топливного модуля (касается бензиновых двигателей на 1.6 и 2.0 литра), то найти оригинальное изделие на замену не удастся и придется подбирать аналоги. А затем уже демонтировать модуль, разбирать его и устанавливать новый ФТО.

Или же поступить, как сказано выше – сделать подачу бензина в обход «родного» фильтра (не меняя его), а установленный дополнительный очистительный элемент использовать как основной.

В таком решении есть существенное преимущество –фильтр будет располагаться отдельно в доступном месте и для его замены не придется каждый раз снимать топливный модуль целиком.

Видео по рестайлинговой версии дизельный Рено Дастер.

5 /5 ( 1 голос )

Менять топливный фильтр нужно после заданного в инструкции количества километров пробега. У моделей с бензиновыми и дизельными двигателями эта необходимость возникает в разное время.

Замена топливного фильтра Рено Дастер производится в несколько этапов, и в итоге Рено Дастер продолжает нормально и безопасно функционировать.

Мой Duster

Признаки необходимости замены

О появлении большинства проблем в машине опытные водители могут судить по поведению. Это приходит с опытом, когда буквально начинаешь чувствовать автомобиль. Определить изношенность фильтра для воздуха можно по следующим симптомам:

Заметное увеличение расхода топлива. Забитый фильтр вызывает кислородное голодание. В цилиндре топливо сгорает не полностью и очень быстро, что вызывает повышенное потребление.
Падение мощности. Забитый фильтр создает дополнительное сопротивление воздуху. Мотор прикладывает дополнительные усилия, чтобы «подсосать» его, что сказывается на общей мощности.
Проблемы с зажиганием, когда мотор отказывается заводиться.
Увеличение содержания CO2 в выхлопных газах из-за неполного сгорания топлива. К сожалению, зарегистрировать увеличение концентрации можно только с помощью специализированного оборудования.

Если вы обнаружили проблемы с динамикой и рост расхода, обязательно примите меры. Это явные признаки, что мотор работает некорректно. Если не хотите растрачиваться на капитальный ремонт, найдите причину и устраните ее. Проще всего начать с проверки именно воздушного фильтра.
