Renault Duster Снятие приводов задних колес Рено Дастер

Замена масла в механической коробке передач (МКПП) Рено Дастер 1.6 своими руками

Установка

Проверьте состояние посадочного места сальника на валу привода колеса.

Детали, подлежащие обязательной замене: гайка ступицы переднего колеса, детали, подлежащие обязательной замене: болт крепления фланца промежуточной опоры.

Установите новый сальник правого фланца дифференциала.

Очистите и смажьте отверстие промежуточной опоры приводного вала колеса под подшипник смазкой BR2+.

Вставьте шлицевую часть приводного вала колеса в шлицы полу-осевой шестерни дифференциала, как можно более соосно, чтобы не повредить сальник.

Вставьте шлицевой хвостовик приводного вала колеса в шлицы ступицы колеса.

Установите фланец промежуточной опоры.

Затяните требуемым моментом болты крепления фланца промежуточной опоры приводного вала колеса (21 Нм).

Установите болты крепления амортизаторной стойки к поворотному кулаку.

Затяните требуемым моментом болты крепления амортизаторной стойки к поворотному кулаку (105 Нм).

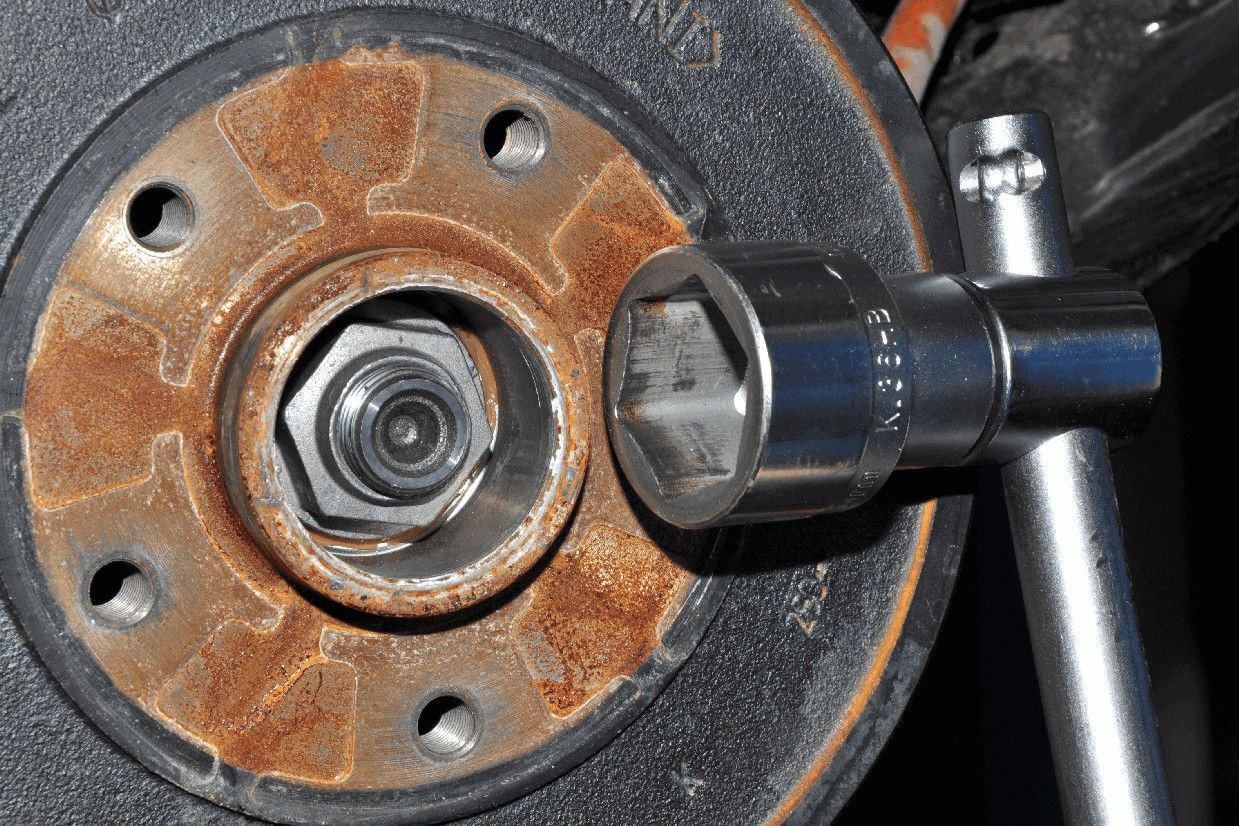

Заверните гайку ступицы.

Затяните требуемым моментом гайку ступицы (280 Нм) при помощи приспособления.

Установите палец шарового шарнира наконечника рулевой тяги.

Затяните требуемым моментом гайку крепления пальца шарового шарнира наконечника рулевой тяги (37 Нм).

Закрепите:

  • электропроводку датчика скорости вращения правого переднего колеса,
  • тормозной шланг переднего правого колеса.

Установите:

  • защиту поддона картера двигателя,
  • правое переднее колесо.

Залейте масло в механическую коробку передач и доведите его уровень до нормы.

Снятие переднего поперечного рычага.

Устанавливаем регулируемый упор под кулак задней подвески и поджимаем кулак.

Головкой «на 21» отворачиваем гайку болта крепления проушины рычага к кулаку задней подвески, удерживая болт от проворачивания накидным ключом того же размера.
Вынимаем болт или выбиваем его с помощью выколотки из мягкого металла.

Головкой «на 21» отворачиваем гайку болта крепления рычага к подрамнику, удерживая болт от проворачивания накидным ключом того же размера…

…и вынимаем болт из отверстий рычага и подрамника.

Снимаем передний поперечный рычаг.
Устанавливаем рычаг в обратной последовательности…

…при этом головка болта крепления рычага к подрамнику должна быть направлена в сторону задней части автомобиля.
Гайки болтов крепления рычага окончательно затягиваем предписанным моментом (см. Приложения) в положении «автомобиль на колесах».

Советы от специалистов

В процессе ремонта необходимо поддерживать натяжение тормозных тросов, идущих к рычагу в салоне. Если передний кончик привода соскочит с направляющей, то потребуется разобрать центральную консоль, установленную между сиденьями. На полу кузова имеется ниша, в которой установлена качалка с фиксаторами тросов. Для дополнительного удержания элементов можно использовать пластиковые хомуты для электропроводки.

Поскольку производится отсоединение тормозных шлангов, то возможно попадание воздуха в магистрали. После установки ступицы прокачиваются контуры по диагонали. Сначала воздух удаляется из магистрали, обслуживающей колеса, расположенные сзади справа и спереди слева. По аналогии прокачивается второй контур (заднее левое и переднее правое колеса). Жидкость заливается в расширительный бачок на усилителе. На механизмах предусмотрены поворотные штуцеры для слива завоздушенного раствора.

Рекомендуется приобретать запасные части в крупных торговых точках или в дилерских центрах, при подборе деталей – обращать внимание на внешний вид элементов и упаковки. Если при самостоятельном ремонте возникают затруднения, то автомобиль следует доставить в сервисный центр

От качества установки подшипниковых опор и компонентов тормозной системы зависит безопасность эксплуатации машины.

Признаки необходимости замены тормозных колодок

Основные признаки износа фрикционных накладок:

  • сокращение объема рабочей жидкости в компенсационном бачке при отсутствии течей;
  • снижение эффективности работы механизмов при резком воздействии на педаль;
  • наличие посторонних звуков при использовании тормозов.

Производитель не регламентирует срок службы тормозных накладок, поскольку скорость износа материала зависит от условий эксплуатации и стиля управления. На части машин установлена система ESP, стабилизирующая траекторию подтормаживанием колес. Работа электроники дополнительно нагружает механизмы и ускоряет износ колодок. Изготовитель машины рекомендует установить новые детали при остаточной толщине фрикционного слоя в 2 мм. Срок службы деталей, по отзывам владельцев, составляет от 40 до 80 тыс. км.

Причины и диагностика

Причиной поломки узла является механический износ, который ускоряется при ударных нагрузках. Подшипник оснащается защитными манжетами, под которыми находится запас заводской смазки. При недостаточном количестве масла или попадании на беговые дорожки абразивного материала (например, песка) износ деталей ускоряется.

Для диагностики состояния подшипника необходимо:

  1. Установить автомобиль на подъемник или приподнять кузов домкратом.
  2. Прокрутить колесо рукой и попробовать с усилием покачать ступицу, прикладывая ее к боковинам шины.

Методика позволяет определить степень износа узла на Renault Duster с передними ведущими колесами. Если машина имеет полный привод, то раскрутить покрышку с диском вручную до необходимой частоты невозможно. Дополнительная проверка проводится на ходу (при движении по ровному шоссе со скоростью от 50 км/ч). В случае с изношенным подшипником тональность гула изменяется в другом направлении движения машины из-за снижения нагрузки. Например, если при повороте направо шум пропадает, то необходимо поменять опору в правой ступице.

Снятие тормозного барабана на Рено Дастер 4х4

Инструкция по замене подшипника

Замена изношенного шарикового подшипника состоит из следующих этапов:

  • подготовки автомобиля к ремонтным работам;
  • снятия заднего колеса и тормозного механизма;
  • демонтажа кулака с рычагов и наконечника полуоси;
  • удаления колец изношенной опоры;
  • установки нового элемента;
  • обратной сборки ступицы и тормозного механизма;
  • удаления воздуха из магистралей тормозных контуров;
  • проверки работоспособности узла.

Подготовка к замене элемента

Для выполнения ремонтных работ потребуется набор инструментов:

  • винтовой съемник для демонтажа подшипников или набор оправок для выбивания колец;
  • комплект гаечных ключей для 6-гранных гаек;
  • набор головок для винтов Torx;
  • плоскогубцы;
  • отвертки с плоским жалом;
  • молоток;
  • зубило.

Автомобиль устанавливается на ровной площадке и фиксируется при помощи упоров, расположенных под передними шинами. Стояночный тормоз находится в выключенном состоянии, селектор коробки передач устанавливается в позицию парковки или в нейтральное положение (зависит от типа трансмиссии).

Перечень действий при подготовке к снятию кулака задней подвески:

  • Снять клемму с отрицательного полюса батареи.
  • Снять декоративную крышку на литом диске, а затем отвернуть болты крепления колеса к ступице.
  • Через отверстие в барабане свести колодки, а затем отвернуть 2 винта крепления.
  • Снять барабан, отсоединить стяжные пружины и регулятор зазора. Для удаления продуктов износа используется металлическая щетка, заржавевшие элементы обрабатываются жидкостью типа WD40.
  • Демонтировать тормозные накладки, которые установлены на направляющих штырях, вынимающихся через отверстия на тормозном щите. В процессе разборки отсоединяется трос стояночного тормоза, который аккуратно отводится в сторону и крепится в натянутом состоянии.
  • Отвернуть штуцер тормозной трубки от механизма.

Снятие старого элемента

Для демонтажа подшипника необходимо:

  • Открутить гайку, удерживающую болт крепления поперечного рычага на корпусе кулака. Болт выбивается из отверстия, что позволяет отвести тягу в сторону.
  • Отвернуть болт крепления продольного рычага. Если на деталях присутствуют следы коррозии, то резьбовые соединения обрабатываются жидкостью WD40, позволяющей удалить загрязнения.
  • По аналогичной методике отделить передний поперечный элемент задней подвески.
  • Отвернуть винт, удерживающий сенсор частоты вращения колеса (используется для работы системы ABS).
  • При помощи гаечного ключа выкрутить болты крепления кулака к трубе амортизатора.
  • Выкрутить гайку крепления приводного вала к ступице, а затем демонтировать кулак в сборе с подшипником со шлицевого наконечника. Если хвостовик не выходит из посадочного гнезда, то допускается использовать молоток: удары наносятся через оправку из древесины или мягкого металла.
  • При помощи плоскогубцев вынуть стопорное кольцо, предохраняющее внешнее кольцо подшипника от выхода из посадочного гнезда.
  • Установить кулак на тиски и выбить ступицу молотком с оправой (например, отрезок трубы или головку торцевого типа). На снятой ступице может остаться часть внутреннего кольца подшипниковой опоры. Для снятия элемента используется винтовой съемник, который цепляет кольцо за канавку для шариков. Возможно использование абразивного инструмента или зубила, но в этом случае есть риск повреждения посадочной поверхности.
  • Выбить внешнее кольцо при помощи оправки подходящего диаметра.
  • Протереть посадочные поверхности от грязи и следов ржавчины. Перед обратной сборкой рекомендуется нанести тонкий слой густой смазки (например, Литол-24), облегчающей установку нового подшипника.

Запрессовка нового подшипника

Возможные способы установки новой детали:

  • После нагрева корпуса ступицы горелкой подшипник вставляется в гнездо без перекосов, а затем забивается при помощи оправки. Вспомогательный инструмент должен иметь размер, который на 0,5-0,7 мм меньше диаметра отверстия в кулаке, и воздействовать на внешнее кольцо опоры.
  • Установить шариковый подшипник в гнездо, предварительно смазанное маслом. Нагревать его не требуется. Вдавить элемент винтовым съемником с чашкой, которая воздействует на внешнее кольцо и свободно вынимается из отверстия в кулаке.
  • Предварительно совместить подшипник и кулак, а затем установить деталь при помощи гидравлического пресса. В процессе монтажа необходимо визуально контролировать положение деталей: при перекосе кольцо подшипника может лопнуть.

Снимок555

Элементы механизма автоматической регулировки зазора: 1 — витая пружина резьбового наконечника; 2 — резьбовой наконечник распорной планки; 3 — пружинный рычаг регулятора; 4 — распорная планка; 5 — витая пружина распорной планки; 6 —пластинчатая пружина; 7 — храповая гайка

Перед установкой новых колодок очищаем резьбу наконечника распорной планки и храповой гайки и наносим на резьбу тонкий слой пластичной смазки. Устанавливаем механизм автоматической регулировки зазора в исходное состояние, руками ввернув наконечник распорной планки в отверстие планки (резьба на наконечнике распорной планки и храповой гайке — правая).

Устанавливаем новые колодки тормозного механизма заднего колеса в обратной последовательности.

Перед установкой барабана тормозного механизма очищаем его рабочую поверхность металлической щеткой от грязи и продуктов износа колодок. Аналогично заменяем колодки тормозного механизма правого колеса (резьба на наконечнике распорной планки и храповой гайке — левая).

Чтобы отрегулировать положение тормозных колодок, нажимаем педаль тормоза несколько раз. Удерживаем ее в нажатом положении и затем многократно поднимаем и опускаем стояночный тормоз (при перемещении рычага нужно все время держать кнопку выключения стояночного тормоза на рычаге нажатой, чтобы храповой механизм не работал). При этом в тормозных механизмах задних колес будут слышны щелчки от работы механизма автоматической регулировки зазоров между колодками и тормозными барабанами. Рычаг стояночного тормоза поднимаем и опускаем до тех пор, пока не прекратятся щелчки в тормозных механизмах. Добиваемся регулировкой стояночного тормоз до рабочего хода рычага в пределах 7–8 щелчков. Проверяем уровень тормозной жидкости в бачке гидропривода системы и при необходимости доводим его до нормы.

FakeHeader

Процедура замены задних колодок Рено Дастер

Чтобы вскрыть тормозной барабан Duster и заменить соответствующий узел заднего колеса приготовьте:

  • ключ для колесных болтов,
  • пассатижи простые & раздвижные,
  • плоскую отвёртку.

Задние колодки пора менять при:

  • истончении накладок,
  • замасленности накладок,
  • плохом их соединении с основой,
  • сколах либо глубоких царапинах.

У полноприводных или переднеприводных Дастеров стяжные пружинки в механизме различаются, как и разжимной рычаг ручника, но внутренний минимальный диаметр барабана одинаков.У полноприводного Дастера пружины расположены снаружи колодок, их лучше снять перед началом работы.

Снятие заднего барабана полноприводного кроссовера

Перед заменой задних колодок требуется сначала отвести храповый механизм. Он поддевается отверткой через ступичное отверстие, уменьшается длина распорной планки. Далее у натяжителя троса ручника выкручивается регулировочный винт. Для этого ручной тормоз нужно опустить до упора, в его рукоятке выкрутить этот крепеж.


Ссылка на источник фото

Барабан крепится к ступице двумя винтами. Их выкручивают ключом TORX Т-40. В месте разделения колодок по периметру барабана нужно постучать молотком, чтобы отошли накипь и грязь. Как только барабан отойдет от ступицы, его поддевают плоской отвёрткой или монтажной лопаткой, и снимают.

Штангенциркулем установите внутренний диаметр барабана Дастер.

Меняем колодки

Процедура замены задних тормозных колодок выполняется в такой очередности:

  1. Включается 1-я передача, ставятся колёсные упоры спереди.
  2. Ручник до упора отжимается вниз.
  3. Заднее колесо снимается, Рено Дастер подпирается.
  4. Тормозную жидкость желательно немного откачать из бачка.
  5. Снимается барабан.
  6. Отвёрткой сдвигается разжимной рычаг привода ручного тормоза, одновременно на тросе сжимается пружина.
  7. Трос отсоединяется от рычага.
  8. Стойка придерживается, чашка пружины поворачивается после нажима на 1/4 оборота.
  9. Чашка с пружинкой, опорная стойка снимаются.

    Ссылка на фото

  10. Так же снимается вторая опорная стойка следующей накладки.
  11. Стяжная пружинка сверху немного растягивается, носки колодок выводятся из упорных прорезей в поршнях.
  12. Стяжная спираль снизу немного растягивается, носок накладок выводится из-за ограничительной пластинки, колодки с пружинами и распоркой снимаются.
  13. Как только колодки Дастер будут сняты, поршни цилиндра нужно временно зафиксировать любым способом (проволокой и т.д.), чтобы они не были вытолкнуты, не вытекла тормозная жидкость.

    Источник изображения

  14. От накладок отцепляются кончики стяжной пружины, она снимается.
  15. Из пазика колодки спереди извлекается вилка распорки.
  16. От передней накладки отцепляется конец серьги зазорного регулятора.
  17. От колодок отцепляются концы стяжной спирали, накладки разъединяются.

  18. Растянув спираль распорки, из паза задней колонки извлекается вилка планки, отсоединяется от разжимного рычага.
  19. От распорной планки отцепляется конец оттяжной пружинки, планка снимается.
  20. С задней колодки снимается оттяжная пружинка распорочной планки.
  21. Тормозной механизм осматривается, очищается от грязи.
  22. Деформированные заржавевшие детали меняются на новые.
  23. Пружины, стойки, чашки подлежат замене каждый раз во время разборки механизма. При работе нужно следить, чтобы правые и левые детали не были перепутаны.
  24. В местах контакта колодки со щитами нужно нанести тугоплавкую смазку. Этой же смазкой нужно обработать стержень распорки в месте резьбы.
  25. После освобождения поршней заднего тормозного цилиндра от фиксаторов (проволоки и т.д.), их подпирают раздвижными пассатижами, ставятся новые.
  26. Барабан ставится на место.
  27. Зазор между ним и накладками регулируется 10-15-кратным выжиманием педали тормоза. Каждый жим должен сопровождаться щелчком регулятора. Когда звук прекратится, регулировка закончена.
  28. Колесо ставится на место, проверяется, насколько легко оно вращается.
  29. Аналогично меняются колодки второго колеса Duster. Далее регулируется стояночный тормоз.
