Снятие амортизаторной стойки и ее разборка Рено Дастер
Renault Duster Снятие амортизаторной стойки и ее разборка
Снимаем амортизаторную стойку для замены ее элементов. Работу проводим на ровной площадке, смотровой канаве или эстакаде. Разбираем амортизаторную стойку, когда необходима замена ее верхней опоры, подшипника верхней опоры, пружины, буфера хода сжатия с защитным чехлом или телескопической стойки (амортизатора). Работа показана на левой амортизаторной стойке. Правая стойка снимается аналогично.
Если неисправна телескопическая стойка или пружина, то следует заменить обе стойки или пружины для того, чтобы характеристики амортизаторных стоек с обеих сторон автомобиля были одинаковы.
Открыв дверь багажного отделения, снимаем шторку.

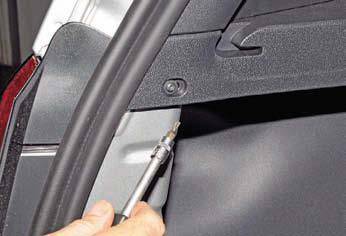

Ключом Torx T-20 отворачиваем саморез заднего крепления левой полки багажного отделения.
Тем же инструментом отворачиваем саморез переднего крепления полки…

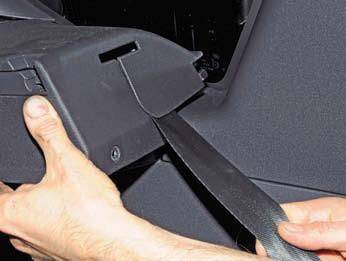

…и сдвигаем ее вперед по ремню безопасности заднего пассажира.
Крепление амортизаторной стойки к кузову:резинометаллическая опорная шайба; гайка; шток амортизатора.
Трубчатым ключом «на 21» (можно воспользоваться «свечным» ключом для автомобилей ВАЗ) ослабляем затяжку гайки крепления штока амортизаторной стойки к кузову, удерживая шток амортизатора от проворачивания шестигранником «на 6». Снимаем колесо и надежно фиксируем автомобиль на подставке заводского изготовления.
Отсоединяем стойку стабилизатора поперечной устойчивости от кронштейна амортизаторной стойки (см. Снятие стойки стабилизатора поперечной устойчивости).
Головкой «на 18» отворачиваем гайку болта верхнего крепления амортизаторной стойки к кулаку задней подвески, удерживая болт ключом того же размера. Аналогично отворачиваем гайку болта нижнего крепления стойки. Вынимаем болты или выбиваем их выколоткой из мягкого металла.
Отводим амортизаторную стойку от кулака. Удерживая стойку от падения, окончательно отворачиваем гайку ее верхнего крепления…
…и снимаем амортизаторную стойку.
Снимаем резинометаллическую опорную шайбу крепления амортизаторной стойки. Для разборки стойки зажимаем кронштейн амортизаторной стойки в тисках.
Накидным ключом «на 27» отворачиваем гайку крепления верхней опоры, удерживая шток от проворачивания шестигранником «на 6»…
…и снимаем гайку.

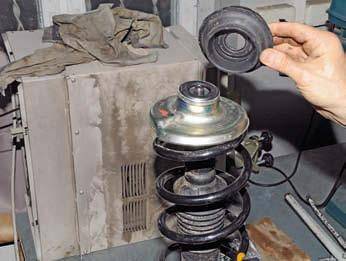

Снимаем верхнюю резиновую опору стойки…
…подшипник верхней опоры…
…и верхнюю опорную чашку пружины.
…и буфер хода сжатия с защитным чехлом штока.
Снимаем с нижнего витка виброшумопоглощающий чехол. Собираем и устанавливаем амортизаторную стойку в обратной последовательности. Изношенные детали заменяем новыми.
Пружину устанавливаем так…
…чтобы ее нижний виток упирался в выступ нижней опорной чашки пружины, приваренной к корпусу телескопической стойки…
…а верхний виток упирался в подштамповку верхней опорной чашки пружины. Гайку крепления стойки к кузову и болты крепления стойки к кулаку затягиваем предписанными моментами (см. Приложения).
Какие выбрать амортизаторы на Renault Duster
Какие выбрать амортизаторы на Renault Duster
Сразу определиться с тем, какие лучше амортизаторы на Рено Дастер 4х4, достаточно сложно. На рынке встречаются стойки различных марок. Соответственно, качество изготовления комплектующих также может отличаться. Инженеры рекомендуют устанавливать на Рено Дастер 4х4 оригинальные стойки амортизаторов. Однако такие компоненты стоят сравнительно дорого
И если автомобиль редко эксплуатируется в условиях бездорожья, то можно обратить внимание на неоригинальные комплектующие
Оригинальные компоненты
При покупке стоек амортизаторов задних на Рено Дастер 4х4 по артикулу необходимо обращать внимание на характеристики этих компонентов. Не исключено, что под видом оригинальных деталей продавцы предлагают более дешевую продукцию, которая не подходит под французский кроссовер
Опоры заднего амортизатора отличаются следующими характеристиками:
- общая высота стакана (шток не учитывается) — 458 мм;
- диаметр стакана — 45 мм;
- полный ход и диаметр штока — 237 и 20 мм.
При покупке стоек также на задние амортизаторы также следует учитывать модификацию Рено Дастер. Переднеприводные версии кроссовера выпускаются с торсионной балкой. Соответственно, сзади устанавливаются совершенно другие опоры. На модификации 4х4 можно приобретать стойки амортизаторов со следующими артикулами:
В качестве альтернативы оригинальных деталей многие автовладельцы приобретают комплектующие марки Monroe. Разница этой продукцией прослеживается только в цене. Как и в случае с оригинальными комплектующими опоры задних амортизаторов Monroe способны выдерживать 50-80 тысяч километров. При этом зарегистрированы случаи, когда детали требовали замены по прошествии 100 тысяч километров.
Прежде чем покупать передние стойки амортизаторов на Рено Дастер 4х4, также рекомендуется обратить внимание на характеристики комплектующих. В этом случае параметры следующие:
- общая высота стакана (шток не учитывается) — 415 мм;
- диаметр стакана — 45 мм;
- полный ход и диаметр штока — 157 и 20 мм.
Передние опоры подходят как для моно-, так и полноприводных модификаций Renault Duster. Эти детали не делятся на правую и левую. Поэтому компоненты продаются под одинаковыми каталожными номерами:
В отличие от задних передние стойки отличаются меньшим эксплуатационным ресурсом. Согласно результатам исследований и отзывам автомобилистов, эти детали требуют замены по прошествии 30-50 тысяч километров. Ряд владельцев Renault Duster отдают предпочтение более толстым стойкам амортизаторов, так как такие компоненты лучше выдерживают условия бездорожья и дольше служат. Однако в подобных случаях приходится покупать неоригинальные детали. Кроме того, в дополнении к опорам нужно приобрести еще и пыльник с опорными подшипниками.
Аналоги передних стоек
Помимо указанной марки Monroe на Рено Дастер 4х4 подходят детали и других брендов. Лучшими производителями комплектующих для подвески французского кроссовера считаются:
- KAYABA (артикул — 338737);
- PROFIT (20021100);
- Magnum (AGR147);
- ZEKKERT (SG6132).
Хорошие отзывы имеют передние стойки амортизаторов, выпущенные компаниями Breckner (BK20107) и Bilstein (19223483).
Аналоги задних амортизаторов
Задние амортизаторы Рено Дастер 4х4 можно брать тех же марок. Для французского кроссовера подходят Asam (30950), Trialli (AG09504) и TRW (JGM1106T). К числу сравнительно недорогих компонентов, которые устанавливают на заднюю многорычажную подвеску, относятся OPTIMAL (A3181G) и Bilstein (22224583). Среди лучших аналогов деталей Renault выделяют марку Lemforder (3134501).
Какие выбрать
Точно определиться с тем, какие лучше приобрести стойки на Рено Дастер 4х4, достаточно сложно. Выбор во многом обусловлен условиями преимущественной эксплуатации автомобиля. Если кроссовер чаще ездит по городу, то можно купить недорогие компоненты, выпускаемые под марками Bilstein или KAYABA
Но в случаях, когда подвеска автомобиля постоянно испытывает повышенные нагрузки, то рекомендуется обратить внимание на оригинальные комплектующие либо продукцию Monroe или Lemforder
Выбор элементов
Выбрать детали для полноприводного кроссовера сложно. В магазинах представлены стойки разных марок, отличающиеся качеством сборки. Специалисты советуют устанавливать оригинальные элементы, которые отличаются стоимостью и высоким качеством. Если машина используется в городских условиях, можно подобрать более дешевую замену.
Оригинальные стойки
При поиске комплектующих по артикулу учитывают основные параметры элементов. Нередко вместо оригинальной продукции поставляют дешевую подделку низкого качества, не подходящую для Рено Дастер.
Штатные задние амортизаторы имеют такие характеристики:
- высота колбы без учета штока — 45,8 см;
- диаметр чаши — 4,5 мм;
- размер, амплитуда движения штока — 20, 237 см.
При заказе детали учитывают версию автомобиля. Модификации с передним приводом снабжаются подвижной балкой. Значит, задние стойки будут другими. На полноприводную модификацию можно устанавливать детали с номерами 562103964R, 562105300R, 8200811407.
Аналоги передних и задних амортизаторов
Оригинальные запасные части заменяют деталями марки Monroe. Они отличаются только стоимостью. Комплектующие выдерживают до 80 тыс. км пробега. Передние стойки подходят для всех модификаций французского внедорожника.
Кроме деталей Monroe, для Renault Duster подходят амортизаторы марок ZEKKERT, Magnum, PROFIT, KAYABA. Качественными считаются комплектующие, выпускаемые компаниями Bilstein, Breckner.
Экономному автовладельцу стоит приобретать продукцию марки Stellox с каталожным номером 42139935SX. Для внедорожника, подвеска которого постоянно терпит высокие нагрузки, выбирают продукцию марки Lemforder.
Последствия несвоевременной замены стоек.
При наезде на яму или выбоину удар передается на кузов, при этом лишь частично гаситься шиной. При жестком креплении автомобиль начинает по инерции раскачиваться с большой амплитудой. Если на автомобиль установлены лишь пружины, то это смягчает удар, но сами колебания затягиваются во времени, что снижает управляемость автомобиля.
Амортизатор Рено Дастер позволяет контролировать упругость пружины, позволяет гасить большую часть удара, сокращает колебания до 1-1,5 циклов. Такие нагрузки со временем могут вывести стойки амортизатора из строя. Это будет проявляться в излишней раскачке автомобиля, может появиться стук при проезде неровностей, а также:
- Повышение чувствительности автомобиля при проезде через неровности
- Неравномерное распределение нагрузки на подвеску, вследствие чего могут быстрее выйти из строя другие компоненты.
- Если стойка вышла из строя, то увеличивается нагрузка на кузов, возможна его деформация, появление трещин.
- Меняется угол развала колес, что ведет к неравномерному износу покрышек.
Рено Дастер. Снятие амортизаторной стойки (и ее разборка) задней подвески автомобиля 4х4
Рено Дастер. Снятие амортизаторной стойки (и ее разборка) задней подвески автомобиля 4х4
Снимаем амортизаторную стойку для замены ее элементов.
Работу проводим на ровной площадке, смотровой канаве или эстакаде. Разбираем амортизаторную стойку, когда необходима замена ее верхней опоры, подшипника верхней опоры, пружины, буфера хода сжатия с защитным чехлом или телескопической стойки (амортизатора). Работа показана на левой амортизаторной стойке. Правая стойка снимается аналогично.
Если неисправна телескопическая стойка или пружина, то следует заменить обе стойки или пружины для того, чтобы характеристики амортизаторных стоек с обеих сторон автомобиля были одинаковы. Открыв дверь багажного отделения, снимаем шторку.
Ключом Torx T-20 отворачиваем саморез заднего крепления левой полки багажного отделения.
Тем же инструментом отворачиваем саморез переднего крепления полки…
…и сдвигаем ее вперед по ремню безопасности заднего пассажира.
Крепление амортизаторной стойки к кузову:резинометаллическая опорная шайба; гайка; шток амортизатора.
Трубчатым ключом «на 21» (можно воспользоваться «свечным» ключом для автомобилей ВАЗ) ослабляем затяжку гайки крепления штока амортизаторной стойки к кузову, удерживая шток амортизатора от проворачивания шестигранником «на 6». Снимаем колесо и надежно фиксируем автомобиль на подставке заводского изготовления.
Отсоединяем стойку стабилизатора поперечной устойчивости от кронштейна амортизаторной стойки (см. Снятие стойки стабилизатора поперечной устойчивости).
Головкой «на 18» отворачиваем гайку болта верхнего крепления амортизаторной стойки к кулаку задней подвески, удерживая болт ключом того же размера. Аналогично отворачиваем гайку болта нижнего крепления стойки. Вынимаем болты или выбиваем их выколоткой из мягкого металла.
Отводим амортизаторную стойку от кулака. Удерживая стойку от падения, окончательно отворачиваем гайку ее верхнего крепления…
…и снимаем амортизаторную стойку.
Снимаем резинометаллическую опорную шайбу крепления амортизаторной стойки. Для разборки стойки зажимаем кронштейн амортизаторной стойки в тисках.
Накидным ключом «на 27» отворачиваем гайку крепления верхней опоры, удерживая шток от проворачивания шестигранником «на 6»…
…и снимаем гайку.
Снимаем верхнюю резиновую опору стойки…
…подшипник верхней опоры…
…и верхнюю опорную чашку пружины.
…и буфер хода сжатия с защитным чехлом штока.
Снимаем с нижнего витка виброшумопоглощающий чехол. Собираем и устанавливаем амортизаторную стойку в обратной последовательности. Изношенные детали заменяем новыми.
Пружину устанавливаем так…
…чтобы ее нижний виток упирался в выступ нижней опорной чашки пружины, приваренной к корпусу телескопической стойки…
…а верхний виток упирался в подштамповку верхней опорной чашки пружины. Гайку крепления стойки к кузову и болты крепления стойки к кулаку затягиваем предписанными моментами .
Категории товаров, которые вам могут быть интересны на основании статьи «Рено Дастер. Снятие амортизаторной стойки (и ее разборка) задней подвески автомобиля 4х4»:
Источник
Пошаговая замена
1. Срываем колесные болты, поддомкрачиваем, выкручиваем болты и снимаем колесо.

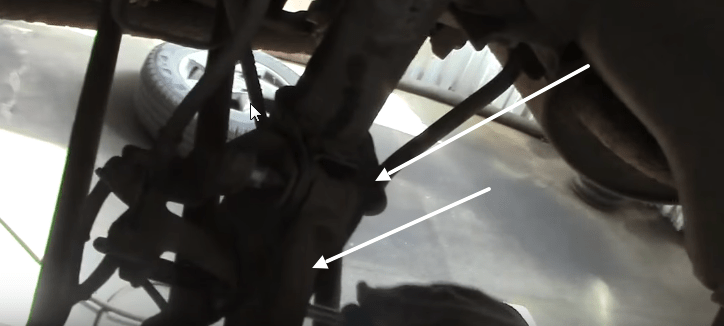

2. Очищаем щеткой от грязи болт крепления стойки стабилизатора, а так же два болта крепления амортизатора к кулаку. После очистки брызгаем проникающей смазкой.
3. Откручиваем гайки болтов крепежа амортизатора к кулаку.
Обычно болты сильно закисают и от руки их вытянуть невозможно, нужно выбивать. Наживляем гайку, одеваем головку и выбиваем до того момента пока гайка упрется в ухо крепежа амортизатора.
4. Откручиваем гайку крепежа шарнира стойки стабилизатора.
Срываем гайку ключом на шестнадцать, а далее удерживаем шток шарнира от поворота шестигранником на пять и откручиваем.
После откручивания гайки вынимаем шарнир.
5. Берем выколотку по размеру и полностью выбиваем болты.
Обязательно смотрите чтобы граната не выскочила из кулака когда будете выбивать болты. Придерживайте кулак во время того как будете бить.
6. Переходим в багажник. Откручиваем два винта крепежа обшивки.
Первый винт находиться на виду, а для доступа к второму нужно сложить сидение.
7. После откручивания винтов сдергиваем обшивку на себя и получаем доступ к верхней гайке крепления амортизатора.
8. Откручиваем гайку крепления с помощью головки на двадцать один.
Когда будете откручивать попросите помощника придержать амортизатор чтобы он не упал на землю.
9. Итак, мы сняли задний амортизатор на Рено Дастер. Переходим к разборке.
10. Берем амортизатор в тиски за ухо крепежа шарнира стойки стабилизатора и сжимаем пружину стяжкой. Сжимаем пружину до тех пор пока верхняя чашка не будет свободно ходить.
11. Глубокой головкой на двадцать семь откручиваем верхнюю гайку.

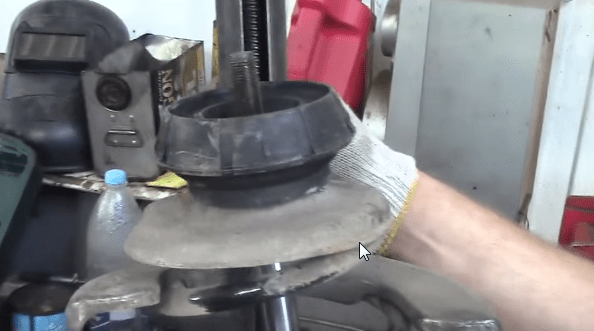

12. После откручивания гайки снимаем опору, опорный подшипник и чашку.
13. Снимаем пружину с амортизатора.

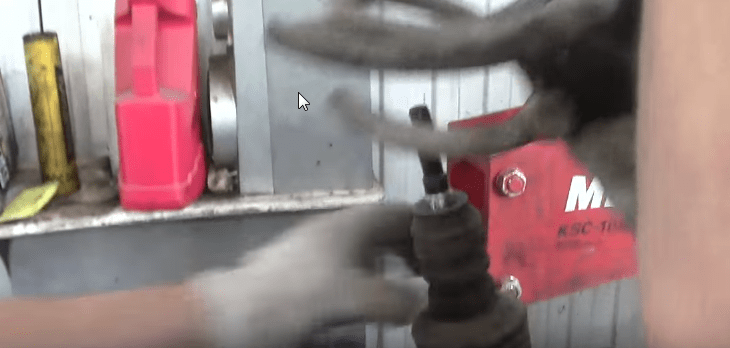

14. Снимаем с амортизатора пыльник с отбойником.
15. Новый амортизатор перед установкой нужно прокачать. Нажимаем на шток амортизатора 10-15 раз пока он не начнет плавно входить и выходить.
Обратите внимание что при прокачке не нужно до конца вжимать шток, лучше оставить 2-3 см. Так же после прокачки не кладите амортизатор горизонтально
Так же после прокачки не кладите амортизатор горизонтально.
16. Закрепляем новую стойку в тиски за ухо стабилизатора вертикально.
17. Одеваем пыльник и отбойник. Если есть повреждения, лучше купить и поставить новый.
18. Одеваем пружину на стойку.
19. Одеваем чашку предварительно очистив от грязи.
20. Одеваем опорный подшипник и опору. Опору рекомендую ставить новую. Обычно когда выходит амортизатор из строя, опора тоже мертвая.
21. Накручиваем гайку и затягиваем.
22. Далее подробно все расписывать нет смысла, просто все собираем в обратном порядке:
- помощник попадает амортизатором в отверстие из арки, а вы накручиваете и затягиваете гайку из багажника
- устанавливаете обшивку в багажнике
- вставляете болты крепежа амортизатора к кулаку (не забудьте продеть через верхний болт кронштейн куда крепиться провод ABS)
- вставляем шарнир стойки стабилизатора в ухо
- накручиваем гайки крепления амортизатора к кулаку и шарнира стабилизатора к амортизатору
- затягиваем все, устанавливаем колесо
Замена задних амортизаторов на Рено Дастер
Здравствуйте. В прошлой записи меняли свечи, теперь расскажем как заменить задние амортизаторы на Рено Дастер 4×4.
Ресурс задних амортизаторов на Рено Дастер примерно 100 тыс. км пробега. Раньше срока амортизаторы «умирают» если поймать большую яму на дороге или перевозить слишком тяжелые грузы в багажнике. Если вы используете Дастер для постоянных перевозок чего-то, рекомендуем подумать над арендой микроавтобуса http://klin-trans.ru/stoimost-arendy-avtobusa.html
Справа и слева амортизаторы меняются аналогично. В ниже приведенной инструкции для примера меняется левый амортизатор.
Причина выхода стоек из строя
Рено Дастер является внедорожником класса SUV. Поэтому условия его эксплуатации подразумевают повышенную нагрузку на подвеску, и в скором времени потребуется замена заднего амортизатора Рено Дастер. Существует несколько основных причин, приводящих к поломке:
- Повреждение клапана удерживания. Появляется из-за увеличенной выработки краев тарелки. Такой проблемой чаще всего страдают любители бездорожья.
- Деформация верхнего штока и крепежа на поворотном кулаке.
- Коррозия. Сопровождается стуком и скрипом при движении.
- Заводской брак.
- Последствия наезда на яму или выбоину, в результате чего может потечь стойка.
- ДТП
Замена задних стоек.
Задние амортизаторы Рено Дастер 4х4 устроены немного иначе, чем у автомобилей с передним приводом. Это связано с тем что механизм задней оси включает в себя раздатку и некоторые другие компоненты. Поэтому расположение некоторых креплений и артикулы стоек могут отличаться.
Как и в случае с передней подвеской, следует производить одновременную замену двух стоек, чтобы их характеристики не различались. Но запрещается производить одновременную замену стоек, поскольку это может привести к повреждению тормозных механизмов.
Замена задних стоек начинается с того, что автомобиль поднимается на яме или эстакаде. Затем нужно найти специальную шторку в багажном отделении и открыть ее.
Для того, чтобы открутить крепление понадобиться ключ с головкой Torx T20
С помощью него выкручивается все саморезы, удерживающие полку.
После этого нужно потянуть за панель, чтобы отсоединить защелки.
Для того, чтобы не мешался ремень безопасности можно вывести его через специальную щель.
В освободившемся окошке багажного отделения будет видна гайка верхнего крепления амортизатора. Затем при помощи ключа на 16 откручивается шток амортизатора. Чтобы он не проворачивался можно использовать специальный ключ на 6” или ключ для крепления амортизаторов для моделей ВАЗ 2101-2107.
Затем снимается опорная шайба и верхняя подушка.
После этого понадобится накидной ключ на 21. С помощью него отсоединяется болт крепления рычага и балки. После этого амортизатор можно полностью снять вместе с резиновой подушкой, буфером сжатия и защитным кожухом.
Процедура самостоятельной замены
Самостоятельная замена стоек амортизаторов на Рено Дастер не вызывает особых сложностей. При этом нужно учитывать, какая модификация модели ремонтируется. Так, некоторые затруднения возникают, когда нужно заменить задние амортизаторы на версии 4х4. Для выполнения этой процедуры можно не прибегать к услугам автосервисов при условии, если в гараже имеются все необходимые инструменты.
Предварительная подготовка
Проводя замену вышедших из строя деталей, необходимо приобрести новые опоры с подшипниками, стойки стабилизатора, пыльники и пружины. Автомеханики рекомендуют в рамках такого ремонта провести дополнительную процедуру, которая в будущем избавит от неприятных последствий. В частности, для устранения посторонних звуков, возникающих в процессе эксплуатации Рено Дастер 4х4 на бездорожье, необходимо надеть резиновый патрубок на нижнюю часть пружины. Для этого сгодится и кусок садового шланга.
Для замены опор потребуются следующие инструменты:
- рожковый ключ на 16 и 18;
- ключ для болтов, фиксирующих колеса;
- вороток;
- головка на 18, 21 и 27;
- шестигранник;
- Torx T20;
- молоток;
- стяжка для пружин;
- тиски.
В ходе процедуры могут также потребоваться металлическая щетка и смазка. Замену рекомендуют выполнять, приподняв Рено Дастер 4х4 на домкрате. Но при желании можно провести процедуру, установив кроссовер на смотровую яму.
Замена передних стоек амортизатора
Замена передних стоек амортизаторов начинается с того, что нужно открыть капот и одним из ключей надеть на шток. Благодаря этому деталь не будет проворачиваться. Далее необходимо ослабить затяжную гайку, после чего — поставить кроссовер на стояночный тормоз. Под колеса следует установить «башмаки» (кирпичи или нечто другое), которые предотвратят движение автомобиля.
На следующем этапе отсоединяются крепление тормозного шланга и гаек, которые фиксируют тяги стабилизатора к опоре стоек амортизатора. Затем последнем деталь вынимается наружу. Со стороны брызговика осталась еще один компонент, который нужно удалить. После снятия оттуда резинометаллической прокладки необходимо раскрутить гайку, фиксирующую шток.
По окончании описанных действий можно приступать к монтажу стоек амортизаторов в обратном порядке. Завершив эту процедуру, нужно проверить, как работает подвеска на Рено Дастер 4х4. При необходимости следует подтянуть гайки или проверить надежность всех соединений.
Пошаговая замена задних стоек амортизатора
Замена задних амортизаторов на моноприводном Рено Дастер немного отличается от процедуры, проводимой на версии 4х4. В данном случае потребуется демонтировать облицовку, которая крепится на стенки багажного отсека. Далее эти пластиковые детали нужно вынуть, приложив незначительные усилия для того, чтобы отсоединились все защелки.
Высвободив путь к опоре амортизатора, следует раскрутить верхнюю гайку, удерживая шток от проворачивания. В дальнейшем нужно демонтировать оставшиеся компоненты в приведенном порядке:
- опорную шайбу;
- верхнюю подушку;
- болт, фиксирующий к балке рычаг;
- гайку (предварительно сжав пружину), закрепляющую опору, чашу и подшипник;
- пружину, пыльник и отбойник.
По окончании описанных действий потребуется одеть чашу, подшипник и опору, затянув конструкцию соответствующей гайкой.
Особенности замены стоек на Renault Duster с полным приводом
Проводя демонтаж на версиях Рено Дастер 4х4, потребуется сначала раскрутить гайку, которая фиксирует стойку стабилизатора, и удалить деталь. После этого снимаются амортизаторы. На данном этапе необходимо полить смазкой и несколько раз ударить молотком фиксирующие болты. Затем можно раскрутить крепления и снять требуемые детали.
Правильно выбрать стойку.
Оригинальная стойка амортизатора имеет артикул 543028126R. При выборе новой детали лучше всего приобретать оригинальные аксессуары. Они рассчитаны на эксплуатации с определенной моделью авто, поэтому будут показывать оптимальные характеристики жесткости, что необходимо для комфортного передвижения.
При выборе аналогов необходимо учитывать, прошли эти детали сертификацию или нет. Это позволит быть уверенным в том, что при установке не возникнет никаких трудностей, а деталь прослужит максимально долго.
Одним из распространенных вариантов среди аналогов является продукция Bilstein. Модели этой марки недорогие и имеют увеличенный шток, что позволяет дополнительно увеличить клиренс на 2,5-3 сантиметра.
Помимо этого, существуют другие модели от известных производителей.
Цена за оригинальные детали довольно высока. Но такие аналоги, как Каяба обойдутся еще дороже. Поэтому большинство владельцев Рено Дастер склоняются в пользу оригинальной продукции.
Замена задних стоек.
Задние амортизаторы Рено Дастер 4х4 устроены немного иначе, чем у автомобилей с передним приводом. Это связано с тем что механизм задней оси включает в себя раздатку и некоторые другие компоненты. Поэтому расположение некоторых креплений и артикулы стоек могут отличаться.
Как и в случае с передней подвеской, следует производить одновременную замену двух стоек, чтобы их характеристики не различались. Но запрещается производить одновременную замену стоек, поскольку это может привести к повреждению тормозных механизмов.
Замена задних стоек начинается с того, что автомобиль поднимается на яме или эстакаде. Затем нужно найти специальную шторку в багажном отделении и открыть ее.
Для того, чтобы открутить крепление понадобиться ключ с головкой Torx T20
С помощью него выкручивается все саморезы, удерживающие полку.
После этого нужно потянуть за панель, чтобы отсоединить защелки.
Для того, чтобы не мешался ремень безопасности можно вывести его через специальную щель.
В освободившемся окошке багажного отделения будет видна гайка верхнего крепления амортизатора. Затем при помощи ключа на 16 откручивается шток амортизатора. Чтобы он не проворачивался можно использовать специальный ключ на 6” или ключ для крепления амортизаторов для моделей ВАЗ 2101-2107.
Затем снимается опорная шайба и верхняя подушка.
После этого понадобится накидной ключ на 21. С помощью него отсоединяется болт крепления рычага и балки. После этого амортизатор можно полностью снять вместе с резиновой подушкой, буфером сжатия и защитным кожухом.
Инструкция по замене
Установка задних амортизаторов на Дастере своими руками не вызывает затруднений. Ремонт выполняют с учетом версии ремонтируемой модели.
Подготовка автомобиля
Определившись, какие лучше стойки установить, нужно подготовить автомобиль к ремонту. Автомеханики советуют надеть на основание пружины отрезок резинового шланга. Это исключает возникновение скрипов во время езды.
Для работы понадобятся такие инструменты:
- рожковые ключи;
- головка для вывинчивания болтов;
- вороток;
- ключ для винтов;
- шестигранник;
- молоток;
- тиски;
- железная щетка;
- смазочный материал.
Замену осуществляют в гараже, приподнимая автомобиль домкратом. Если есть такая возможность, работы выполняют, заведя машину на эстакаду.
Замена передних стоек
Демонтаж старых и установку новых деталей выполняют так:
- Открывают капот, фиксируют шток головкой. Это исключит проворачивание детали.
- Раскручивают затяжную гайку, ставят машину на ручной тормоз. Подкладывают под колеса камни или другие тяжелые предметы, предотвращающие смещение автомобиля.
- Отсоединяют фиксатор тормозного шланга. Удаляют гайки, закрепляющие стабилизатор на опорах стоек амортизаторов. Вынимают деталь из посадочного гнезда.
- Удаляют дополнительный элемент, расположенный возле брызговика. После извлечения уплотнителя раскручивают гайку, удерживающую шток.
- После завершения демонтажных работ устанавливают новые элементы. Выполняют сборку в обратной последовательности. После завершения ремонта, проверяют характер работы подвески Рено. Если нужно, подкручивают гайки, оценивают прочность фиксации.
Смена задних стоек
Процесс замены задних амортизаторов на переднеприводном автомобиле отличается от ремонта версии 4х4.
Установку новых деталей выполняют так:
- Снимают накладку, устанавливаемую на стенки багажника. Вынимают пластиковые детали, аккуратно открепляя фиксаторы.
- Получив доступ к амортизаторам, ослабляют верхнюю гайку, придерживая шток. После этого поочередно демонтируют опорные шайбы, верхнюю накладку, болт фиксации рычага, гайку с пружиной, стакан, подшипник, пыльник.
- После установки новых стоек надевают чашу, монтируют подшипник, затягивают гайку. Возвращают обшивку багажника на место.
Процедура самостоятельной замены
Самостоятельная замена стоек амортизаторов на Рено Дастер не вызывает особых сложностей. При этом нужно учитывать, какая модификация модели ремонтируется. Так, некоторые затруднения возникают, когда нужно заменить задние амортизаторы на версии 4х4. Для выполнения этой процедуры можно не прибегать к услугам автосервисов при условии, если в гараже имеются все необходимые инструменты.
Предварительная подготовка
Проводя замену вышедших из строя деталей, необходимо приобрести новые опоры с подшипниками, стойки стабилизатора, пыльники и пружины. Автомеханики рекомендуют в рамках такого ремонта провести дополнительную процедуру, которая в будущем избавит от неприятных последствий. В частности, для устранения посторонних звуков, возникающих в процессе эксплуатации Рено Дастер 4х4 на бездорожье, необходимо надеть резиновый патрубок на нижнюю часть пружины. Для этого сгодится и кусок садового шланга.
Для замены опор потребуются следующие инструменты:
- рожковый ключ на 16 и 18;
- ключ для болтов, фиксирующих колеса;
- вороток;
- головка на 18, 21 и 27;
- шестигранник;
- Torx T20;
- молоток;
- стяжка для пружин;
- тиски.
В ходе процедуры могут также потребоваться металлическая щетка и смазка. Замену рекомендуют выполнять, приподняв Рено Дастер 4х4 на домкрате. Но при желании можно провести процедуру, установив кроссовер на смотровую яму.

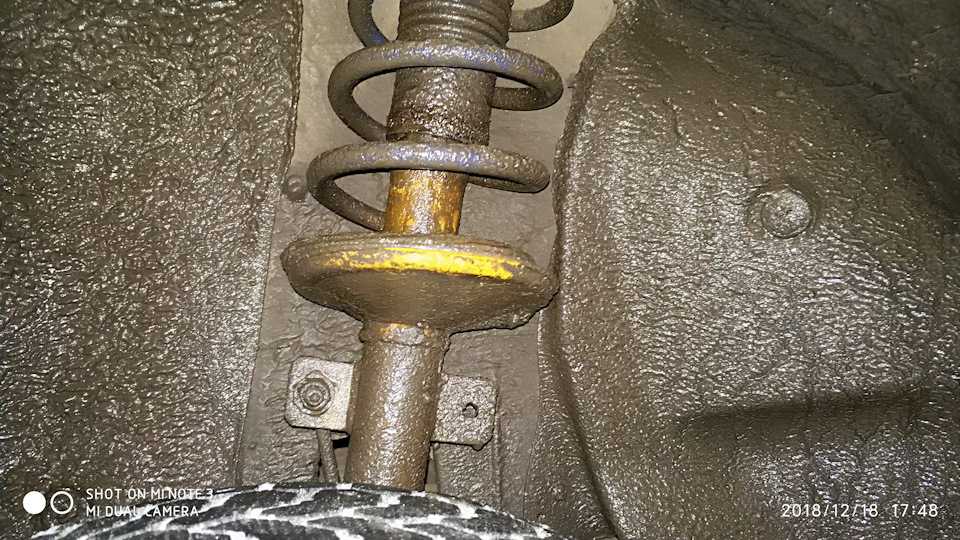

Замена передних стоек амортизатора
Замена передних стоек амортизаторов начинается с того, что нужно открыть капот и одним из ключей надеть на шток. Благодаря этому деталь не будет проворачиваться. Далее необходимо ослабить затяжную гайку, после чего — поставить кроссовер на стояночный тормоз. Под колеса следует установить «башмаки» (кирпичи или нечто другое), которые предотвратят движение автомобиля.
На следующем этапе отсоединяются крепление тормозного шланга и гаек, которые фиксируют тяги стабилизатора к опоре стоек амортизатора. Затем последнем деталь вынимается наружу. Со стороны брызговика осталась еще один компонент, который нужно удалить. После снятия оттуда резинометаллической прокладки необходимо раскрутить гайку, фиксирующую шток.
По окончании описанных действий можно приступать к монтажу стоек амортизаторов в обратном порядке. Завершив эту процедуру, нужно проверить, как работает подвеска на Рено Дастер 4х4. При необходимости следует подтянуть гайки или проверить надежность всех соединений.
Пошаговая замена задних стоек амортизатора
Замена задних амортизаторов на моноприводном Рено Дастер немного отличается от процедуры, проводимой на версии 4х4. В данном случае потребуется демонтировать облицовку, которая крепится на стенки багажного отсека. Далее эти пластиковые детали нужно вынуть, приложив незначительные усилия для того, чтобы отсоединились все защелки.
Высвободив путь к опоре амортизатора, следует раскрутить верхнюю гайку, удерживая шток от проворачивания. В дальнейшем нужно демонтировать оставшиеся компоненты в приведенном порядке:
- опорную шайбу;
- верхнюю подушку;
- болт, фиксирующий к балке рычаг;
- гайку (предварительно сжав пружину), закрепляющую опору, чашу и подшипник;
- пружину, пыльник и отбойник.
По окончании описанных действий потребуется одеть чашу, подшипник и опору, затянув конструкцию соответствующей гайкой.
Далее комплектующие собираются в обратном порядке.
Особенности замены стоек на Renault Duster с полным приводом
Проводя демонтаж на версиях Рено Дастер 4х4, потребуется сначала раскрутить гайку, которая фиксирует стойку стабилизатора, и удалить деталь. После этого снимаются амортизаторы. На данном этапе необходимо полить смазкой и несколько раз ударить молотком фиксирующие болты. Затем можно раскрутить крепления и снять требуемые детали.
