Замена тормозных колодок
Конструкция тормозного барабана — единственное радикальное различие в задних тормозах переднеприводного и полноприводного «Дастера». Все операции, производимые при замене задних колодок, однотипны, определенная разница в работах обусловлена только разным положением деталей: большая часть пружин механизма у переднеприводных автомобилей скрыта за колодками.
Снимите крышку с бачка тормозной жидкости и при необходимости уменьшите ее уровень — при сжатии тормозных цилиндров он повысится, и часть жидкости может вылиться из бачка наружу.
Снимите нижнюю пружину (1) и верхнюю пружину (2). Наиболее удобны для этого специальные клещи, но можно использовать и подручный инструмент: тонкие отвертки, узкогубцы.
Далее отцепите от колодки пружину механизма регулировки зазора (3), пружину тяги (4), пружины направляющих стоек колодок (5) («солдатиков») и тягу (6). Затем по очереди выведите нижние края колодок (D) из зацепления с упором и извлеките прижимную (A) и отжимную (B) колодки. Отсоедините трос стояночного тормоза от рычага, связанного с колодкой.
По окончанию разборки вдавите поршни тормозного цилиндра внутрь. Заводская технология предусматривает применение специального пружинного зажима, в гаражных условиях подойдут большие клещи или струбцина.
Очистите внутренние поверхности тормозного щита и барабана от грязи, проверьте состояние пыльников тормозного цилиндра и наличие следов подтекания тормозной жидкости. Смажьте резьбу механизма регулировки зазора небольшим количеством густой смазки.
Сборка заднего тормоза происходит в следующем порядке:
- Уприте регулируемую планку в заднюю (отжимную) колодку согласно рисунку ниже.
- Придерживая планку, сцепите ее с отверстием в колодке соответствующей пружиной.
- Закрепите трос ручного тормоза на его рычаге.
- Далее установите прижимную колодку и соедините ее с отжимной пружиной механизма, регулирующего зазор.
- Собранный механизм заведите на тормозной щит, начиная с верхней части.
- Зафиксируйте колодки «солдатиками», после чего установите между ними стяжные пружины.

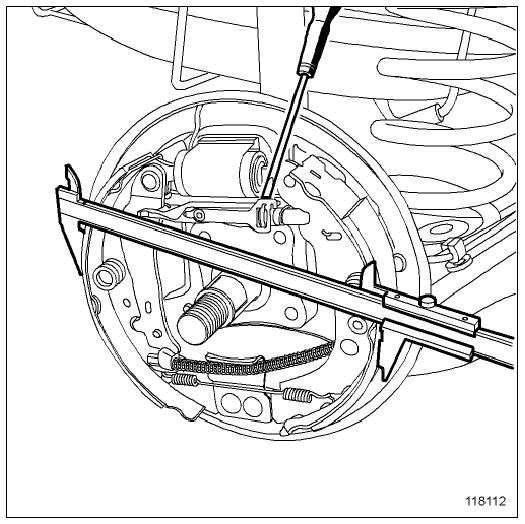

Вращением храповика на регулировочной планке выставьте расстояние между поверхностями тормозных колодок в размер 227,5 мм ± 0,1 мм. Пропуск этого пункта — наиболее частая ошибка, приводящая к неравномерной работе ручного тормоза после сборки механизма.
После этого установите ступицу или ось (в зависимости от типа привода) тормозной барабан и колесо. Проведя аналогичные операции на второй стороне автомобиля, выведите рабочие цилиндры из сжатого положения, несколько раз надавив на педаль тормоза. При этом должен быть ощутим характерный металлический щелчок механизма, регулирующего зазор в механизме.
В последнюю очередь проконтролируйте и при необходимости доведите до максимума уровень тормозной жидкости в бачке.
Процедура замены задних колодок Рено Дастер
Чтобы вскрыть тормозной барабан Duster и заменить соответствующий узел заднего колеса приготовьте:
- ключ для колесных болтов,
- пассатижи простые & раздвижные,
- плоскую отвёртку.
Задние колодки пора менять при:
- истончении накладок,
- замасленности накладок,
- плохом их соединении с основой,
- сколах либо глубоких царапинах.
У полноприводных или переднеприводных Дастеров стяжные пружинки в механизме различаются, как и разжимной рычаг ручника, но внутренний минимальный диаметр барабана одинаков.У полноприводного Дастера пружины расположены снаружи колодок, их лучше снять перед началом работы.
Снятие заднего барабана полноприводного кроссовера
Перед заменой задних колодок требуется сначала отвести храповый механизм. Он поддевается отверткой через ступичное отверстие, уменьшается длина распорной планки. Далее у натяжителя троса ручника выкручивается регулировочный винт. Для этого ручной тормоз нужно опустить до упора, в его рукоятке выкрутить этот крепеж.
Ссылка на источник фото

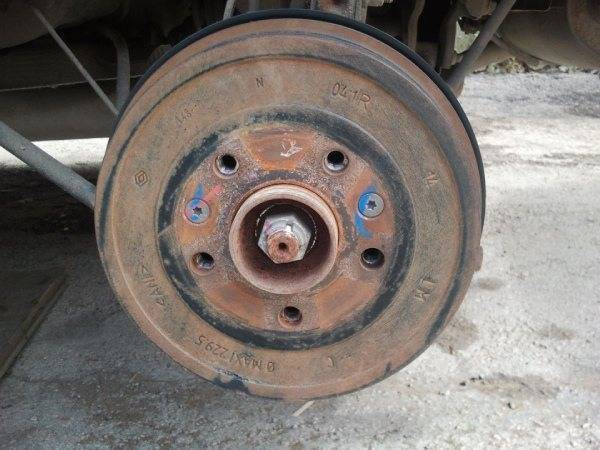

Барабан крепится к ступице двумя винтами. Их выкручивают ключом TORX Т-40. В месте разделения колодок по периметру барабана нужно постучать молотком, чтобы отошли накипь и грязь. Как только барабан отойдет от ступицы, его поддевают плоской отвёрткой или монтажной лопаткой, и снимают.
Штангенциркулем установите внутренний диаметр барабана Дастер.
Меняем колодки
Процедура замены задних тормозных колодок выполняется в такой очередности:
- Включается 1-я передача, ставятся колёсные упоры спереди.
- Ручник до упора отжимается вниз.
- Заднее колесо снимается, Рено Дастер подпирается.
- Тормозную жидкость желательно немного откачать из бачка.
- Снимается барабан.
- Отвёрткой сдвигается разжимной рычаг привода ручного тормоза, одновременно на тросе сжимается пружина.
- Трос отсоединяется от рычага.
- Стойка придерживается, чашка пружины поворачивается после нажима на 1/4 оборота.
- Чашка с пружинкой, опорная стойка снимаются.
Ссылка на фото
- Так же снимается вторая опорная стойка следующей накладки.
- Стяжная пружинка сверху немного растягивается, носки колодок выводятся из упорных прорезей в поршнях.
- Стяжная спираль снизу немного растягивается, носок накладок выводится из-за ограничительной пластинки, колодки с пружинами и распоркой снимаются.
- Как только колодки Дастер будут сняты, поршни цилиндра нужно временно зафиксировать любым способом (проволокой и т.д.), чтобы они не были вытолкнуты, не вытекла тормозная жидкость.
Источник изображения
- От накладок отцепляются кончики стяжной пружины, она снимается.
- Из пазика колодки спереди извлекается вилка распорки.
- От передней накладки отцепляется конец серьги зазорного регулятора.
- От колодок отцепляются концы стяжной спирали, накладки разъединяются.
- Растянув спираль распорки, из паза задней колонки извлекается вилка планки, отсоединяется от разжимного рычага.
- От распорной планки отцепляется конец оттяжной пружинки, планка снимается.
- С задней колодки снимается оттяжная пружинка распорочной планки.
- Тормозной механизм осматривается, очищается от грязи.
- Деформированные заржавевшие детали меняются на новые.
- Пружины, стойки, чашки подлежат замене каждый раз во время разборки механизма. При работе нужно следить, чтобы правые и левые детали не были перепутаны.
- В местах контакта колодки со щитами нужно нанести тугоплавкую смазку. Этой же смазкой нужно обработать стержень распорки в месте резьбы.
- После освобождения поршней заднего тормозного цилиндра от фиксаторов (проволоки и т.д.), их подпирают раздвижными пассатижами, ставятся новые.
- Барабан ставится на место.
- Зазор между ним и накладками регулируется 10-15-кратным выжиманием педали тормоза. Каждый жим должен сопровождаться щелчком регулятора. Когда звук прекратится, регулировка закончена.
- Колесо ставится на место, проверяется, насколько легко оно вращается.
- Аналогично меняются колодки второго колеса Duster. Далее регулируется стояночный тормоз.
Снятие и замена задних тормозных барабанов Рено Дастер
Тормозной барабан снимают для его замены при повреждении или износе рабочей поверхности (максимально допустимый внутренний диаметр барабана 229,5 мм), а также для контроля состояния тормозных механизмов, замены тормозных колодок и рабочих цилиндров.
Для снятия тормозного барабана переднеприводного автомобиля.
Вам потребуются: ключ для болтов колес, торцовая головка «на 30», отвертка с плоским лезвием, монтажная лопатка (две), штангенциркуль. 1. Включите I передачу, установите упоры под передние колеса, поднимите и установите на опору заднюю часть автомобиля со стороны снимаемого барабана. 2. Снимите заднее колесо.
Для снятия тормозного барабана полноприводного автомобиля выполните следующие операции. Вам потребуются: ключ для болтов колес, ключ TORX T40, монтажная лопатка (две), штангенциркуль. 1. Включите I передачу, установите упоры под передние колеса, поднимите и установите на опору заднюю часть автомобиля со стороны снимаемого барабана. 2. Снимите заднее колесо.
Неисправности задних колодок
Есть несколько признаков, по появлению которых можно понять, что нужно менять эти запчасти. Неисправности элементов системы выражаются:
- в уменьшении объёма жидкости без видимых на то причин;
- заметном снижении эффективности торможения;
- наличии настораживающих звуков.
Срок службы не регламентирован, поэтому появление неисправности не должно быть неожиданным. Долговечность деталей, эффективность работы и их исправность зависит исключительно от манеры езды водителя, интенсивности эксплуатации транспортного средства.
При появлении малейших признаков неисправности и их игнорировании водитель в скором будущем может столкнуться с длительным дорогим ремонтом или просто не справится с управлением во время очередной поездки.
Ручной тормоз (ручник) регулировка и замена тросов
Задние тормозные колодки Renault Duster
Конструктивные особенности барабанов у полноприводных и переднеприводных Рено Дастер определяют различия задних накладок для разных модификаций автомобилей. Размер барабана составляет 228 на 40 мм, минимально допустимая толщина задних колодок Дастер (накладки с основанием) составляет 3,5 мм, а нормальная толщина – 4,9 мм.
Оригинал: Duster – 7701210109
Артикул оригинальных колодок для Duster – 7701210109 (2х4) и 440607493R (4х4), выпускаются они под брендом Ferodo. Но для замены изношенных деталей можно использовать и аналоги. Перечислим их для двух вариантов: 2х4 – 4х4.
Бренд // Артикул // Цена (руб.):
- REMSA 3.7 // 423700 – 415200 //813 – 810.
- LPR 3.4 // 9890 – 1131 // 1 208 – 1 773.
- MEYLE 4.2 // 16145330016 – 16145330012 // 1 206 – 1 250.
- TRW 3.5 // GS-8780 – GS-8455 // 1 250 – 1 250.
- NIBK 3.6 // FN-43551 – ABS-8455 // 1 400 – 1 200.
- BREMBO 3.5 // S-68546 – S-68525 // 1 641 – 1 300.
- ATE 3.9 // 3013704962 – 986487774 // 2 650 – 2 063.
- GIRLING 4.1 // 5187809 – 5184554 // 1 827 – 2 123.
- HELLA_PAGID 3.5 // 8-DB-355000301 – 986487774 // 2 235 – 2 100.
BREMBO 3.5 // S-68546
Renault Duster de dust 1.6 ГБОAdact Бортжурнал Задние тормозные колодки
Где то в прошлом году, в декабре появился скрип пр начале движения! Даже через музыку в салоне было его слышно. После разгона он пропадал и появлялся после пару минут простоя на дороге. После вывешивания заднего правого колеса и при попытке его покрутить, сразу было выявлен очаг «зла». Наверное колодки подумал и решил их посмотреть…Но не тут то было! Я не смог снять тормозной барабан. Он прилип к ступице, что я просто боялся его расколоть при ударах молотком. После такого танца с бубном, решился даже снять всю ступицу вместе с подшипником. Открутил ступичную гайку и как в роликах с ютуба, прикрутил трос 3мм колесными болтами, затем вставил домкрат и пытался стащить все это дело. Но после обрыва этого троса, решил пока забить ибо нужен все же другой подход к делу.В итоге вроде и скрип поутих со временем. Да и пробег тогда еще только к 40тк наверное подходил. Что и успокаивало. Затем стал пропадать ручник…перед техосмотром я его еще смог подтянуть, но вот в последнее время он опять таки не удерживал машину. Было решено все же добраться до колодок. И опять неудача. Второй раз я опять ручными средствами его не осилил. Почитав форумы, я понял, что я такой не один. У кого то барабаны аж сами слетают, а кто то мудохается весь день!Раунд третий принес свои плоды… Вывесил колеса по диагонали и на скорости с педалью в пол, тормозя ручником, он все же с громким щелчком, сдвинулся с «мертвой точки». А второй пришлось немного подубасить резиновой кувалдой…победа все же произошла!Грязи там оказалось довольно таки много. Колодки сточились почти в ноль и это на 46ткм. На одной даже металл уже только начал шлифовать барабан!
А всему виной такого исхода — это заклинивший рычаг троса ручника. Это известная проблема. Ситуевина такая происходит…При использовании ручника, колодка остается разжатой и возвратные пружины не могут осилить этот заклинивший рычаг. В итоге после периодических таких циклов, колодки истираются быстрее обычного…
Полный размерРуками еле расшатал это рычагСледующая засада, это выбор новых колодок! А вернее отсутствия — этого самого выбора! У официалов эти самые колодки стоят где то 3700 рупий. Если забивать код этого изделия, то там вообще 7р может выдать(напр Экзист) А если смотреть аналоги, то вообще белебирда. Наши колодки должны быть размером 230мм, а аналоги идут 203мм. Люди покупают такие колодки и при замене офигивают…как так то! Да еще и фиксатор троса ручника на дастере то, ферзиперстовый мля. Такие не каждый делает…только бош и он же оригинал))) Поэтому выбора два — купить оригинал или клепать накладки от ваза классики. Хотел уже пойти последним путем, но случайно обнаружил колодки Асам, похожие на наши Дастеровские.Да, некоторые не хвалят Асам, но пока больше альтернативы нет. Даже если они сотруться быстро, наклепаю тогда нах САМ!)))… A sam сделать сможешь? (шутка)Короче, на вид довольно таки качественно сделано то…По сравнении есть такие моменты.
Замена троса ручника Duster
Тросы ручного тормоза Дастер меняют, если они настолько растянуты, что отрегулировать их невозможно; при механических повреждениях или когда теряется подвижность задних тросов внутри их оболочек.
Артикул: NK 9039148
Работа выполняется таким образом:
- Натяжение тросов ручника полностью ослабляется, для этого регулировочную гайку отворачивает до конца.
- Снимается барабан.
- Разжимной рычаг сдвигается отвёрткой вперёд, при этом спираль сжимается.
- Трос отсоединяется от разжимного рычага.
- У полноприводного Рено Дастер нужно снять заднюю колодку, пассатижами отжать вперёд пружину троса, после чего от разжимного рычага можно отсоединить наконечник жгута.
- Усики фиксатора оболочки сжимаются, после чего из отверстия щита извлекается тросик.
- Привод вынимается из держателя, расположенного на рычаге.
- Оболочка вытаскивается из держателя на бензобаке.
- Тросик извлекается из отверстия в крепеже рычага подвесной балки.
- Оболочка вытягивается из кузовных держателей. У полноприводного Рено Дастер такой держатель только один.
- Жгут подтягивается в салон, отсоединяется от уравнителя после вывода его наконечника из уравнителя, затем целиком вытаскивается через кузовное отверстие снизу.
- Все снятые запчасти после замены троса ручника Duster ставятся в обратном порядке.
Меняем передний трос
Чтобы заменить передний трос ручника, нужно:
- Полностью ослабить его натяжение, вывернув регулировочную гайку.
- Тросовые наконечники выводятся из пазиков уравнителя, затем детали разъединяются.
- Сзади рычага половой коврик разрезается, его части отводятся в сторону. Так открывается нижняя часть рычага ручника без удаления передних сидений. Этот разрез прикроется потом тоннелем пола.
- От резьбы наконечника жгута отворачивается регулировочная гайка, после чего он вытягивается назад, и снимается вместе с уравнителем.
- Производится обратная сборка.
Замена задних тормозных колодок на Renault Duster 4х4
- Файлы
- Двигатель
- Модель автомобиля: Duster
Код оригинальных колодок
- Для полноприводной версии (4х4) – 440607493R
- Для переднеприводной версии (2х4) – 7701210109
Стоимость запчастей Рено для ТО вы можете узнать у наших партнёров (экзист, emex, автодок и др), которые предоставляют скидки по карте Renault-Drive
Ремкомплект пружин для задней тормозной системы
Для переднеприводной версии (2х4) – 7701205518
Максимальный износ задних колодок (накладки) – не менее 2 мм.
Передних – 6 мм
Тормозные колодки меняются только комплектом на одной оси. То есть, либо все задние, либо все передние. Либо, все вместе.
Как поменять задние тормозные колодки на Renault Duster
– если уровень жидкости в бачке с тормозной жидкостью находится на отметке MAX, то перед установкой новых колодок шприцем или резиновой грушей откачать из бачка часть жидкости.
– снимаем задние колеса
– на фото показана замена на полноприводной модификации Duster (для варианта 4х2 процедура отличается)
– перед снятием барабана тормозного механизма опускаем рычаг стояночного троса до упора – автомобиль должен быть расторможен
– снимаем заднее колесо и надежно фиксируем автомобиль. Чтобы снять барабан, колодки нужно свести, для этого плоской отверткой через резьбовое отверстие в ступице вращаем храповую гайку механизма автоматической регулировки зазора между колодками и барабаном, уменьшая тем самым длину распорной планки:
Для наглядности операция показана со снятым барабаном. Храповую гайку на левом и на правом колесах вращаем за зубцы снизу вверх
Ключом Торкс T-40 отворачиваем два винта крепления тормозного барабана к ступице

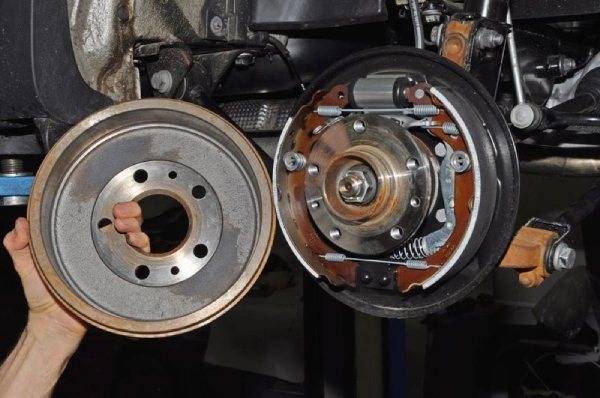

Снимаем тормозной барабан. Не нажимайте педаль тормоза после снятия тормозного барабана, так как поршни могут полностью выйти из колесного цилиндра.
С помощью отвертки, выводим из зацепления с колодкой крючок верхней стяжной пружины и снимаем её
Далее снимаем нижнюю пружину
Снимаем пружину регулирующую зазоры
Поворачиваем чашку пружины опорной стойки задней колодки до совмещения паза в чашке с хвостовиком стойки
Снимаем чашку с пружиной и вынимаем опорную стойку из отверстия щита тормозного механизма. Аналогично снимаем опорную стойку передней колодки.
Отводим от тормозного щита заднюю тормозную колодку.
Отсоединяем наконечник троса стояночного тормоза от рычага задней колодки.
Снимаем колодку и пружину наконечника троса
Снимаем переднюю тормозную колодку вместе с распорной планкой и разъединяем их. Проверяем техническое состояние деталей и очищаем их.
Очищаем все механизмы внутри барабана.
На резьбовые соединения наносим специальную смазку (для тормозных суппортов)
Если какие-то пружины пришли в негодность, заказываем ремкомплект и меняем все на новые. Код в начале материала.
Далее устанавливаем механизм автоматической регулировки зазора, руками ввернув наконечник ((резьба на наконечнике распорной планки и храповой гайке – правая).
Устанавливаем новые колодки тормозного механизма заднего колеса в обратной последовательности.
Перед установкой барабана тормозного механизма очищаем его рабочую поверхность металлической щеткой от грязи и продуктов износа колодок.
Если у Вас есть, что добавить к статье, или Вы хотите поделиться своим опытом на данную тему — пожалуйста, оставьте комментарий
Если Вы являетесь автором отчета о ремонте, доработке автомобиля Renault или рекомендуете материал для Базы знаний Renault-Drive — пожалуйста, сообщите нам об этом
http://ruauto99.ru/2017/05/zamena-zadnix-kolodok-reno-daster-instrukciya-s-foto/http://www.zr.ru/content/articles/815867-zamena-kolodok-tormoznyx-mexanizmov-zadnix-koles-renault-duster/http://vseoduster.ru/remont-daster/vybor-i-zamena-zadnih-tormoznyh-kolodokhttp://www.dusterok.ru/remont/kak-zamenit-zadnie-kolodki-na-reno-dasterhttp://renault-drive.ru/base/renault-duster/podveska/zamena-zadnih-tormoznyh-kolodok-na-renault-duster-4h4.html
голоса
Рейтинг статьи
Цена работы на сто
Примерная стоимость услуг, предлагаемых автосервисами по ремонту — от 600 рублей. Правильная замена износившихся деталей способствует более длительной эксплуатации. Обратный эффект наблюдается при некачественном, ненадлежащем отношении к работе. В таком случае выйдут из строя не только колодки, но и вероятнее всего повредится сам барабан, что повлечёт за собой существенные денежные затраты и более сложный ремонт. Чтобы определить износ, производители часто устанавливают устройства, которые определяют состояние элементов системы. При использовании электронных приспособлений используется индикатор на панели приборов. Механические устройства начинают при эксплуатации тормозной системы воспроизводить характерные звуки, служащие сигналом о необходимости диагностики. Замена необходима сразу на обоих колесах, для равномерного торможения автомобиля. Иначе водитель может не справиться с управлением, это приводит к серьёзным непоправимым последствиям. Установка новых задних колодок на дастере может быть необходима при следующих неисправностях:
- недостаточная или неравномерная тормозная сила;
- прихватывание тормозов после прекращения воздействия на педаль;
- чрезмерный ход педали тормоза;
- недостаточная интенсивность работы стояночного тормоза.
FakeHeader
Неисправности задних колодок
Есть несколько признаков, по появлению которых можно понять, что нужно менять эти запчасти. Неисправности элементов системы выражаются:
- в уменьшении объёма жидкости без видимых на то причин;
- заметном снижении эффективности торможения;
- наличии настораживающих звуков.
Срок службы не регламентирован, поэтому появление неисправности не должно быть неожиданным. Долговечность деталей, эффективность работы и их исправность зависит исключительно от манеры езды водителя, интенсивности эксплуатации транспортного средства. При появлении малейших признаков неисправности и их игнорировании водитель в скором будущем может столкнуться с длительным дорогим ремонтом или просто не справится с управлением во время очередной поездки.
Как подтянуть ручник Дастер

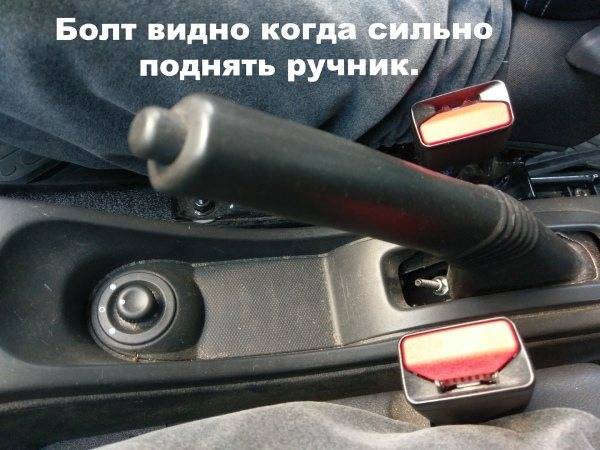

Для регулировки ручника Duster заготовьте торцовую головку № 13. На 5-7 щелчках храпового механизма ручник должен держать машину под углом 25 градусов. Если он с этой задачей не справляется, то его привод нужно отрегулировать из салона. Для регулировки ручного тормоза Дастер:
- Стягивается облицовка тоннеля.
- Заглушка на рычаге отбрасывается вперёд, открывается доступ к регулировочному узлу.
- Двигая регулировочную гайку, добиваются того, чтобы рычаг ходил на 5-7 щелчков.
- Сделав несколько таких полных ходов рычага, его опускают до упора.
- Зад автомобиля поднимают домкратом, задние колеса проворачиваются рукой. Если они крутятся равномерно, то всё в порядке. Иначе ручник либо тормозные механизмы требуют ремонта.
- Заглушка узла регулировки, тоннель ставятся на место.
Снятие тормозного барабана на Рено Дастер 4х2
Переднеприводный кроссовер имеет тот же тормозной механизм, но другую конструкцию ступицы. Здесь ступица и тормозной барабан единое целое. На переднеприводном Renault Duster ступичный подшипник запрессован именно в барабан. Сводим колодки так же, как и на полноприводном Дастере с помощью отвертки, вращая через отверстие куда вставляется болт колеса.
Поддеваем отверткой защитный колпак подшипника ступицы. Снимаем колпак. Головкой «на 36» отворачиваем гайку подшипника ступицы. Снимаем тормозной барабан в сборе с подшипником. При установки барабана на место гайку подшипника ступицы затягиваем моментом 175 Нм. Желательно устанавливать новую самоконтрящуюся гайку.
Далее можно приступать к процессу замены колодок. При этом ни в коем случае не стоит нажимать на педаль тормоза пока барабан снят.
Поддев отверткой, выводим из зацепления с колодкой крючок верхней стяжной пружины. Снимаем пружину. Аналогично снимаем нижнюю стяжную пружину.
Поддеваем отверткой и снимаем пружину регулятора зазоров. Пассатижами поворачиваем чашку пружины опорной стойки задней колодки до совмещения паза в чашке с хвостовиком стойки.
Снимаем чашку с пружиной и вынимаем опорную стойку из отверстия щита тормозного механизма. Аналогично снимаем опорную стойку передней колодки.
Отводим от тормозного щита заднюю тормозную колодку. Отсоединяем наконечник троса стояночного тормоза от рычага задней колодки.
Снимаем колодку и пружину наконечника троса. Снимаем переднюю тормозную колодку вместе с распорной планкой и разъединяем их, предварительно отсоединив пружину.
Сборку задних тормозов Рено Дастер производим в обратной последовательности. После этого предстоит еще и отрегулировать тормоз.
Чтобы отрегулировать положение тормозных колодок, нажимаем педаль тормоза несколько раз. Удерживаем ее в нажатом положении и затем многократно поднимаем и опускаем стояночный тормоз (при перемещении рычага нужно все время держать кнопку выключения стояночного тормоза на рычаге нажатой, чтобы храповой механизм не работал). При этом в тормозных механизмах задних колес будут слышны щелчки от работы механизма автоматической регулировки зазоров между колодками и тормозными барабанами. Рычаг стояночного тормоза поднимаем и опускаем до тех пор, пока не прекратятся щелчки в тормозных механизмах. Добиваемся регулировкой стояночного тормоз до рабочего хода рычага в пределах 7–8 щелчков. Проверяем уровень тормозной жидкости в бачке гидропривода системы и при необходимости доводим его до нормы.
Регулировка
Как было сказано выше регулировка ручного тормоза Рено Дастер происходит после ремонта или замены троса. Благодаря тому, что на Renault Duster конструкция ручного тормоза имеет саморегулирующее устройство, корректировка натяжения происходит без каких либо проблем, а вот сам ручник необходимо подтягивать самостоятельно. Происходит регулировка путем перемещения рукоятки вниз и вверх, а также полным нажатием на педаль. Во время этого процесса возникают несколько щелчков храповика, после чего ручник начинает работать исправно. В случае если произошло ослабление трасса, его нужно натянуть, сделать это правильно можно следующим образом:
- Пластиковую панель, расположенную между пассажиром и водителем снимаем
- Поднимаем при помощи домкрата заднюю часть автомобиля
- Несколько раз ногой нажимаем на тормоз и удерживаем педаль в нажатом положении
- Берем ключ на 10 и вращаем по часовой стрелке регулировочную шайбу, производя регулировку троса
- Поднимаем ручной тормоз в рабочее положение и в этот момент должны быть слышно около восьми щелчков, если их меньше, то нужно ослабить трос, открутив регулировочную гайку против часовой стрелки
После того как ручной тормоз Рено Дастер отрегулирован, необходимо произвести финальную проверку, для этого опускаем ручной тормоз и прокручиваем задние колеса, они должны свободно крутится. Переводи ручник в рабочее состояние, в таком положение колеса должны быть неподвижны.
Регулировку ручника следует производить после замены любых тормозных элементов, а также после любых работ связанных с тормозной системой.
Ручник (стояночный тормоз) на Дастер — артикул, цена, из чего состоит
Замена троса требует покупки новой запчасти. Сейчас найти нужную деталь не составит проблемы. Стоимость такой запчасти как трос ручника может отличаться. Это зависит от предложений конкретного автомобильного магазина, от состояния детали (новая, поддержанная), колесной формулы рено дастер , она может быть 4×4 или 4×2. Цена не новой запчасти составляет 2500 рублей, новая модель дороже — от 3000 рублей. Артикул запчасти — 364003676R.
К основным элементам стояночного тормоза относят:
- рычаг, т.е. механизм, активирующий тормоз — 360108002R Renault;
- тросы, воздействующие на систему, приводящие к торможению.
Обычно в системе используются 3 троса, два из них соединяются с тормозными механизмами посредством специальных наконечников с гайками на конце, позволяющими регулировать длину привода, один непосредственно с рычагом. Активация и деактивация механизма происходит с помощью возвратной пружины, уравнителя или непосредственно на тормозном механизме.
