Диагностический разъем на Рено Логан

Расположение разъема

В автомобилях Рено Меган, Логан и Дастер данный выход устанавливается в разных местах:

1. В моделях Меган 1 гнездо располагается под рулевой колонкой. Если вы посмотрите под рулевое колесо, то сможете увидеть открывающийся отсек. Сняв накладку, с правой стороны, под пластмассовой крышкой вы увидите данное гнездо.
2. В автомобилях Меган 2 данное устройство расположено в центральной консоли, прямо под автомагнитолой, для ориентира можно использовать красную кнопку. Сам выход расположен за пластмассовой накладкой, под консолью, если вы посмотрите вниз. Чтобы получить доступ, накладку необходимо демонтировать.
3. В моделях Меган 3 данное устройство также расположено в нижней части центральной консоли, под аудиосистемой.
4. В моделях Дастер и Логан данный выход установлен в вещевом ящике — бардачке. Для получения доступа ящик следует открыть и извлечь из него все вещи. Сам штекер может быть скрыт защитной накладкой, если это так, то ее нужно просто снять для получения доступа.

Предназначение и функции

Что касается назначение, то основной и единственной функцией OBD-II является диагностика работоспособности всех систем транспортного средства. С помощью устройства автовладелец может подключиться к диагностической линии и определить возможные неполадки, присутствующие в работе двигателя, трансмиссии и других узлов.

Мой Duster

Проверка технического состояния тормозной системы. Заметил на просторах интернета интересную статью про самодиагностику. Тип разъема № 1 — 12-ти контактный прямоугольный разъем. Новый Renault Duster 2021 — основные новшества и отличия от машины предыдущего поколения. KL-line адаптер для диагностической программы DDT2000.

1. на сайте рено зашел в конфигуратор Дастер, там получается что дизель нельзя с кожанным салоном заказать?

Следите за самыми важными новостями региона в ленте друзей.

История модели и краткое описание Рено Дастер. Так же маловероятно удастся определить неисправности и дефекты, из-за которых произошли сбои в работе автомобиля. Почему стоит сделать диагностику Renault Duster у нас? цена диагностику Рено Дастер одни из самых низких, учитывая качество работы наши сотрудники обучены для осуществления диагностики Renault Duster Duster. Главная Автомобили — Рено Renault Dacia Duster 2011 года с двигателями с двигателями 1,6; 2,0; 1,5 dCi. Павел # 15 марта 2021 в 11:07 0. диагностика бортового компьютера на рено дастер 2015 г. Ошибки читает, сбрасывает, проверял на Дастере и Солярисе. После выполнения диагностики всех систем французского паркетника осуществляется замена неисправных узлов и деталей, а если это возможно, то ремонт Дастер. Диагностический сканер: Штат-ДСТ-2 (оригинальный протокол диагностики двигателя). В этом сюжете делюсь опытом по подключению и использованию диагностического адаптера ELM 327 mini в РЕНО ДАСТЕР 2015 Privilege 2.0 4×4 MКП6 дорестайл двигатель F4R.

В этой модели поддерживаются все протоколы OBD2 и обеспечена совместимость с множеством новых моделей автомашин.

Сеть автосервисов Хороший — диагностика Renault Duster в Москве.

Для определения многих неисправностей автомобиля не требуются специальные диагностические приборы. Штат DST-mini (оригинальный протокол диагностики двигателя + диагностика других электронных блоков). Это датчик, который ведет к типа к нопке под сидухой, если есть давление и ремень не пристегнут — она пищит. В этом случае может помочь система самодиагностики автомобиля. Диагностика Рено Дастер в Санкт-Петербурге.

Следите за самыми важными новостями региона в ленте друзей.

Способы самодиагностики

Краткое описание метода	Комментарии: что нужно и куда идти, в чем подвох	Цена вопроса (в рублях)
1. Поездка в сервисный центр	Диагностика выполняется с помощью сканера, и специалисты обязаны предоставить распечатку кодов ошибок, найденных в Logan, и сбросить память ЭБУ. Если ваша галочка мигает и гаснет не естественно, а хаотично, рекомендуется зайти в сервис именно в тот момент, когда мигает ошибка. Вариант дорогой, трудоемкий и затратный. Если вы обнаружите новую ошибку, вам придется снова идти в мастерскую.	От 1000 и выше
2. Приобретите сканер и установите диагностическую программу на ПК или ноутбук	Сегодня в свободном доступе появилось много устройств и программного обеспечения для диагностики, осталось только установить его на свой автомобиль. Этот вариант не для всех, а, скорее, для тех, кто любит копаться в технологиях. Кроме того, необходимо подключение к ноутбуку, что не всегда удобно. Специальная цена оборудования «кусается», поэтому сканер с программным обеспечением — не самый дешевый вариант для диагностики единичной неисправности. Очевидно, что вложения окупятся в будущем.	От 5000 и выше
3. Купить бортовой компьютер	Если заводской не устраивает, купите мощный и многофункциональный, например, помимо важных показателей производительности силового агрегата, вы увидите мгновенный расход топлива. Для Renault Logan выпускаются отдельные устройства, но возиться с ними не все хотят.	От 3000
4. Подключение к разъему OBD2 через адаптер Bluetooth	Используя современный телефон, вы можете легко взломать коды ошибок прямо со своего мобильного телефона. Если вы купили подержанную машину, такая вещь — обязательный атрибут вашего железного коня. Также адаптер BT пригодится при поездках на большие расстояния. Позже в этой статье будет подробно описан опыт использования именно этого устройства.	950–1000

Как производится осмотр

Для начала нужно подключить штекер диагностического прибора к специальному разъему, который находится в нише перчаточного ящика Рено Логан.

1. Поверните ключ зажигания в положение 2, затем включите прибор.
2. Подключите USB-устройство к разъему на вашем компьютере.
3. Загрузите программу и затем нажмите кнопку «сканировать”.
4. Инструмент начнет проверку всех дисков Logan и будет регистрировать все обнаруженные неисправности в виде кодов ошибок.

В этом устройстве также есть специальная функция для выбора определенного блока для сканирования.

Если устройство обнаружит какие-либо неисправности, вы можете удалить их из памяти ЭБУ Logan. Если ошибки не устранены с блока, неисправность постоянно присутствует и должна быть устранена. Если у вас нет опыта работы с автомобильными электронными деталями, произведите ремонт в специальной службе.

К счастью, в Интернете есть специальные базы данных номеров ошибок и номеров расшифровки, основанные на отдельных критериях. С помощью этих данных вы сможете самостоятельно разобраться в проблеме вашего Renault Logan, не прибегая к дорогостоящему послепродажному обслуживанию.

Закончив работу со сканером, выключите зажигание и отсоедините разъем устройства.

Размещение входов OBD II в Renault Megane разных поколений

• В Меган I OBD II расположен под рулевой колонкой. Заглянув вниз под руль, вы обнаружите открывающийся отсек, в нем справа в черной коробке под пластиковой шарнирной черной крышкой находится интересующий вас вход, его нужно будет снять и получить доступ.
• В Меган II OBD II находится на приборной панели под медиапроигрывателем, в качестве ориентира используйте красную кнопку. Вход находится за пластиковой заглушкой сразу под приборной панелью, если смотреть вниз. Для получения доступа снимите пластиковую крышку.
• В Renault Megane III разъем также находится в нижней части передней панели под медиапроигрывателем. Для него имеется небольшая пластиковая крышка с местом для открывания. Ее достаточно открыть для получения доступа.

Расположение диагностического разъема у Рено Логан 1 и 2 – фото и распиновка OBD2 и ЭБУ

Время прочтения

Сложность материала:

Для любителей – 3 из 5

Для компьютерной диагностики через смартфон или ноутбук, требуется знать расположение OBD2 (диагностического разъема), его распиновку и тип. Статья актуальна для автомобилей Рено Логан 1 и 2 поколения.

На Logan 1 и 2 тип колодки не зависит от года выпуска автомобиля. Автомобили комплектуют 16 контактным разъемом в виде трапеции.

1. Где находится разъем для диагностики у Рено Логан

Колодка для диагностики 16 PIN (16 коннекторов) у Renault Logan расположен в бардачке со стороны пассажира, на задней стенке. У коннектора имеется заглушка, сам разъём выполнен в желтом цвете.

Базирование разъема указано на схеме под позицией 9. Ниже так же представлены наглядные фото.

Марки и года:

Бензиновые легковые автомобили и легкие грузовые автомобили, произведенные или импортируемые в США с 1996 года (американское законодательство CARB и EPA) и в Европе (EOBD) с 2000-2001 года (директива Евросоюза 98/69EG) и Азии (в основном с 1998 г.).

Выводы и их назначение:

№	Цвет	Назначение
2	J1850 Шина +
4	Заземление кузова
5	Сигнальное заземление
6	Линия CAN-High, J-2284
7	К-линия диагностики (ISO 9141-2 и ISO/DIS 14230-4)
10	J1850 Шина-
14	Линия CAN-Low, J-2284
15	L-линия диагностики (ISO 9141-2 и ISO/DIS 14230-4)
16	Питание +12В от АКБ

Контакты диагностического разъема для используемых протоколов

Контакты 4, 5, 7, 15, 16 — ISO 9141-2.

Контакты 2, 4, 5, 10, 16 — J1850 PWM.

Контакты 2, 4, 5, 16 (без 10) — J1850 VPW.

Протокол ISO 9141-2 идентифицируется наличием контакта 7 и отсутствием 2 и/или 10 контактов на диагностическом разъеме.

Если отсутствует контакт 7, в системе используется протокол SAE J1850 VPW (Variable Pulse Width Modulation) или SAE J1850 PWM (Pulse Width Modulation).

Все три протокола обмена данных работают через стандартный кабель OBD-II J1962 connector.

3. Распиновка ЭБУ Siemens EMS‐3132 – Renault Logan

Прошивка ECU (программирование ЭБУ) осуществляется со снятием последнего с автомобиля с использованием загрузчиков, работающих с процессором ЭБУ через BSL-режим. Для установки сигнализации требуется так же подключаться с ЭБУ. Для этого необходимо знать распиновку выводов блока.

В материале “Компьютерная диагностика Renault Logan своими руками” имеется информация более подробная информация о типах ЭБУ.

Скачайте PDF файл, чтобы ознакомиться с распиновкой ЭБУ EMS‐3132.

Назначение контактов:

4. Выбор оборудования для диагностики Логана

Поиск колодки для диагностики необходим для подключения адаптера или сканера, а так же программатора. Реуомендуемое диагностическое оборудование:

• Используются адаптеры с микроконтроллером ELM327, поддерживающие протоколы ISO 14230 или 9141-2. Они могут подключаться через Wi-Fi или Bluetooth.
• Оригинальные автосканеры: для Renault Logan 1 и 2, начиная от 2004 года и до настоящего времени – Штат ДСТ-2, Штат DST-mini.
• Универсальные автосканеры: Launch CReader VI+ , Launch X431 Pro.– для авто с поддержкой OBD2.

Scan Tool Pro – бюджетный мультисканер для Renault Logan

Хороший выбор для начинающего диагноста

Сейчас в продаже имеются модели сканеров с различными версиями прошивок и чипов. Scan Tool Pro с прошивкой 2021 – пока что самая стабильная версия, а так же имеет максимальную совместимость с автомобилями Renault Logan с 2005 года выпуска.

Renault Logan 1.6 › Бортжурнал › Режим диагностики бортового компьютера Логан

Режим диагностики бортового компьютера Логан

На сегодняшний день каждая комплектация Renault Logan оснащается бортовым компьютером (БК).PS*Разница между этими версиями заключается в том, имеется ли кнопка переключения режимов БК на правом подрулевике

На самом деле наличие такой кнопки является не более чем маркетинговым ходом, привлекающим внимание покупателя к более дорогой комплектации

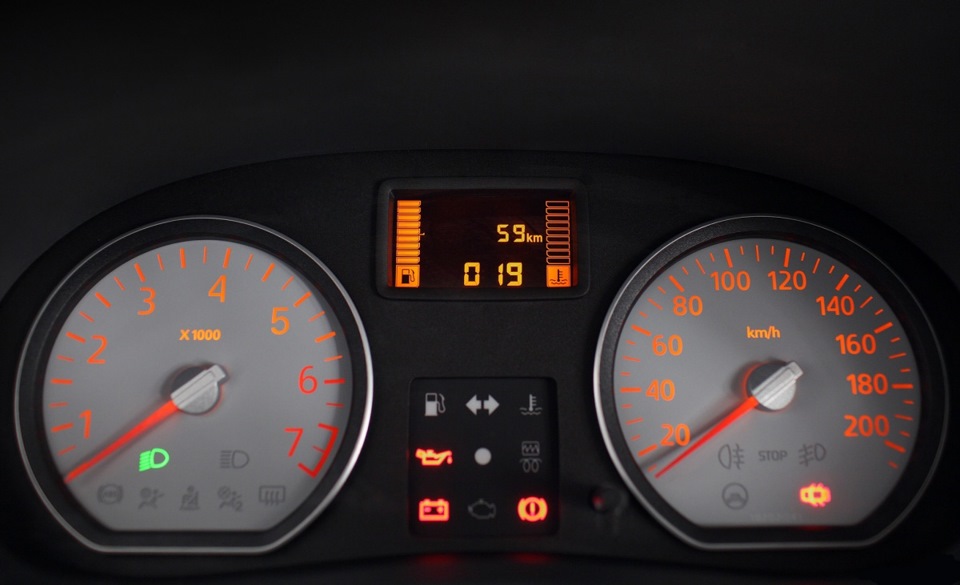

Панель приборов Рено Логан с указаниями БКНезависимо от прошивки и комплектации любой Logan имеет диагностический режим. С его помощью можно узнать:*версию прошивки БК данной модели авто; остаток топлива в бензобаке (в литрах);*моментальный расход;*выполнить диагностику элементов жидкокристаллического дисплея;*проверить датчики на наличие ошибок.Как перейти в диагностический режимДля входа в режим диагностики БК следует поочерёдно выполнить такие действия:*поместить ключ в замок зажигания;*нажать и удерживать на панели приборов кнопку, отвечающую за сброс пробега (суточного);*повернуть ключ, не отпуская кнопку;*кнопку необходимо удерживать ещё пару секунд до появления на дисплее чисел;*отпустить кнопку.

Выполнив все вышеперечисленные рекомендации, бортовой компьютер войдёт в диагностический режим. Это можно понять по «дёргающимся» стрелкам спидометра и тахометра.В этом режиме становится доступно четыре окна с различной информацией. Смена окон осуществляется нажатием на кнопку.Подробнее о содержании доступных экранов</center>Первый экран содержит данные о версии прошивки БК Logan.

Указание на панели приборов ЛоганаВторой экран отображает одновременно все элементы ЖК-дисплея, а также показывает работоспособность каждого из них. В случае возникновения какой-либо неисправности не высветится соответствующий значок.

PS*Следует отметить, что один из элементов табло часов отсутствует в принципе, так как он попросту не используется ни для двенадцати-, ни для двадцатичетырёхчасового обозначения времени.

Третий экран показывает, сколько бензина содержится в баке, причём в литрах. Если на нём виднеются одни прочерки, значит, неисправна электропроводка автомобиля.Здесь также существует один нюанс: данный режим точно показывает оставшееся количество топлива лишь до 50 л, при больших значениях отображаться будет всё равно цифра 50.

Манипуляции для получения информации от БК ЛоганаЧетвёртый экран отвечает за информирование о работоспособности датчиков, регулирующих уровень охлаждающей жидкости и уровень топлива, и о мгновенном расходе (эта функция доступна лишь при наличии бортового компьютера с прошивкой 6002). При отсутствии имеющихся и запомненных неисправностей на дисплее отображается «- — — — -«. Существуют и другие обозначения:

*имеющиеся и записанные в памяти неисправности датчика, отвечающего за температуру охлаждающей жидкости, появляются на дисплее при разомкнутой цепи в виде «- — -TO», а при коротком замыкании – «- — -TC». Эти неисправности не критичны и на них можно не обращать внимания, если двигатель достаточно охлаждён;*имеющиеся и записанные неисправности датчика, определяющего уровень топлива, при разомкнутой цепи представлены на экране в виде «-JO- -«, а при коротком замыкании – «-JC- -«;*имеющиеся и запомненные неисправности системы информирования по поводу расхода бензина при отсутствии сигнала, оповещающего о мгновенном расходе, отображаются на дисплее как «D- — — -«.

В случае если имеющихся и запомненных неисправностей несколько, то они высвечиваются в одной строке. Чтобы удалить их из памяти и покинуть режим самодиагностики, следует зажать кнопку, расположенную на панели приборов, на несколько секунд.

При наличии прошивки 6002 доступен ещё и пятый экран, показывающий расход топлива при заведённом двигателе в л/ч. Данный режим позволяет узнать моментальный расход даже тогда, когда автомобиль стоит на месте. При наличии неисправности типа «разомкнутая цепь» или «короткое замыкание» на дисплее высвечивается «- — -«.

Как выбрать сканер OBD2 ELM327 для диагностики ошибки Рено Логан?

В этой статье рассказывается об особенностях диагностики и сброса ошибок на Рено Логан с помощью автомобильного сканера OBD2 ELM327 (адаптера OBD2 ELM327).

Рено Логан (Renault Logan) очень надёжный автомобиль, но и с ним иногда случаются поломки, особенно когда он уже не «молод». Поломка двигателя и электронных подсистем на Рено Логан отображается ошибкой — горящей лампой Chek Engine» на приборной панели.

Для диагностики ошибки, отображаемой лампой «Chek Engine», предназначен OBD2 (OBD-II) разъём, расположенный в бардачке Рено Логан.

OBD2 разъём используется для подключения диагностического оборудования на станциях технического обслуживания (СТО). Обычно, разъём OBD2 закрыт пластиковой заглушкой и, что бы его открыть, заглушку нужно потянуть на себя.

OBD2 разъём Рено Логан	Распиновка OBD2 разъёма Рено Логан

=

Но не всегда есть возможность обратиться на СТО для диагностики Рено Логан. К тому же, даже простая диагностика, без ремонтных работ, совсем не бесплатная процедура.

Наверное, многие владельцы Рено Логан знают, что диагностику причин свечения лампы «Chek Engine» легко можно провести самостоятельно. Для этого можно купить недорогую и доступную разновидность диагностического оборудования- автомобильный сканер OBD2 ELM327 (фото).

Для выполнения диагностики Рено Логан с помощью сканера OBD2 ELM327 нужно:

• установить сканер OBD2 ELM327 в разъём (внутри бардачка Рено Логан);
• установить программу диагностики автомобиля, например Torque или HobDrive;
• соединиться со сканером сканер OBD2 ELM327 с помощью смартфона (или компьютером) через Bluetooth/WiFi или USB-кабелем;
• с помощью программы диагностики произвести: чтение кода ошибки и его дешифровку, выполнить стирание ошибки, после которого лампочка «Chek Engine» будет погашена.

1. В теории, все они должны иметь одинаковые возможности в части диагностики.
2. Но все ли адаптеры одинаково хорошо работают с Рено Логан?
3. Нет, к сожалению, не все!
4. Немного предыстории (для понимания что такое оригинал/не оригинал, что такое версия прошивки).

Проблема в том, что заполонившие наш рынок китайские сканеры далеко не одинаковы, и отличаются как конструктивным исполнением, так и поддерживаемыми протоколами. То есть, имея одинаковые корпуса, они при этом могут иметь разную аппаратную начинку. И даже те из них, которые аппаратно одинаковы , могут иметь разную прошивку, в которой нужный для Логана протокол не будет поддерживаться.

Помощь специалистов на станции технического обслуживания «ЕВРО-ГЛОБУС»

Наша компания проводит сервисное обслуживание автомобилей Рено в Москве по низким ценам. Для выполнения работ применяются последние современные инструменты и диагностические стенды. Каждый процесс контролируется специализированным персоналом, поэтому в конечном итоге клиент получает полностью исправный автомобиль. Обслуживаются все модели Рено, вне зависимости от года выпуска.

Ознакомиться с ценами на техобслуживание можно по телефонам +7(495)240-57-56, и разделе «стоимость ТО».

Комплекс-сервис «Регулярное техническое обслуживание»

Источник

ELM327 6 апреля 2021 Рейтинг:

Время прочтения

Сложность материала:

Сканер ELM327 широко применяется на автомобилях семейства Renault. Диагностика выполняется по стандарту OBD 2. Адаптер не требует внешнего питания, источником выступает встроенная линия на пине 16 разъема DLC.

OBD 2 применяется на Renault с начала 90-х годов. Сканер поддерживает все известные протоколы. Адаптер совместим с большинство моделей: Laguna 1-3, Koleos, Latitude, Master, Megane и другие. Подключается ELM327 через стандартную сервисную колодку.

На странице можно узнать следующую информацию по диагностике:

Важно:

Модели старших годов выпуска могут оснащаться разъемом стандарта OBD2, но не поддерживают доступные ISO. Такие блоки диагностируются отдельными средствами.

Делаем выводы

Как выяснилось, выполнить диагностику бортовой сети в Рено Логан достаточно просто, главное знать, где находится тот или иной элемнет. Приобретение сканера также резонно, поскольку его стоимость привлекательна. Обзаведясь таким устройством, можно достичь существенной экономии, ведь потребность в диагностике у современного автомобиля – нередкое явление.

Все современные диагностические адаптеры имеют разъем стандарта OBD 2 и не нуждаются в переходниках, в случае если на Вашем автомобили Рено установлен 12-ти пиновый диагностический разъем , то Вам может пригодится соответствующий переходник Рено с 12 пин на OBD 2 .

Диагностические разъемы применяемые в автомобилях семейства Renault не отличаются большим разнообразием в отличие от автоконцернов японского производства и на настоящий момент известно два типа диагностических разъемов автомобилей Рено.

На автомобилях Рено ориентировочно до 1998 года применялся 12-ти контактный диагностический разъем прямоугольной формы.

Как правило диагностический разъем такого типа на автомобилях Рено располагается под капотом автомобиля на перегородке между моторным отсеком и салоном самого автомобиля.

Представленный 12-ти пиновый диагностический разъем автомобиля Рено имеет следующую распиновку:

Вывод Назначение

1 K-линия диагностики АКПП автомобиля (AD4)

7 K-линия диагностики АКПП автомобиля (M)

8 L-линия диагностики двигателя автомобиля(системы Siemens/Bendix/Renix SPI/MPI)

9 K-линия диагностики двигателя автомобиля(системы Siemens/Bendix/Renix SPI/MPI)

10 L-линия диагностики двигателя автомобиля(системы Fenix 5, Magneti Marelli 06R, Motronic M4.4.2)

11 K-линия диагностики двигателя автомобиля(системы Fenix 5, Magneti Marelli 06R, Motronic M4.4.2), ABS, AirBag

На современных моделях автомобилей Рено (Renault), большинство моделей после 1997 года и все современные модели, имеют 16-ти контактный разъем OBD-IIвыполненный в форме трапеции.

Данный диагностический разъем на автомобилях Рено располагается, как правило под торпедой (под рулевой колонкой)

в ногах у переднего пассажира (Renault Avantime)

либо на задней стенке вещевого ящика (бардачка) автомобиля (к примеру на Рено Логан) за пластиковой крышкой
