Самый народный малотоннажник в России
Любой россиянин по-особенному относится к самому массовому ГАЗовскому грузовику. Мы часто ругаем их, критикуем конструкторов и производителей, сравниваем с импортными «одноклассниками». Слов нет, некоторые из них лучше, но все – гораздо дороже ГАЗели. Поэтому быстро окупиться и начать реально зарабатывать может именно ГАЗ-3302. К тому же, у ГАЗели есть преимущество перед всеми обрусевшими «китайцами», «японцами» и «европейцами». Это доступный повсюду огромный опыт тысяч и тысяч водителей, что уже долгие годы эксплуатируют ГАЗ-3302.
Виды кузовов
Будки и фургоны — это цельнометаллические или каркасные конструкции, обычно тентованные или обшитые, установленные на колесное шасси. Кузовные детали в процессе эксплуатации подвергаются высоким механическим и динамическим нагрузкам, особенно при перевозке тяжелых грузов в условиях бездорожья. Неисправные транспортные средства создают риски для участников дорожного движения. Поэтому обязательное условие — своевременное ТО, ремонт или замена вышедших из строя элементов. Главное верно их выбрать.
Будки «ГАЗелей» классифицируются на:
- Промтоварные или непродовольственные. Это наиболее упрощенные варианты. Они не проходят гигиеническую сертификацию, применяются для транспортировки груза, не нуждающегося в поддержании стабильного температурного режима. В основном они изготавливаются по бескаркасной технологии из листов стали, требуемой марки, прошедшей плакировку или оцинковку. Материал для подрамников обрабатывается по дробеструйному методу. Каркас конструкции представляет собой сварные балки с ребрами жесткости швеллерной формы. В некоторых моделях элементы соединяются посредством клепок. По требованию могут использоваться изоляционные материалы.
- Изотермические. Используются для перевозки скоропортящихся товаров и грузов, требующих поддержания определенного температурного режима. Внутреннее пространство фургона проходит регулярную санитарную обработку.
- «Сэндвичи». Эти модели имеют многослойную структуру панелей. Боксы характеризуются высокими теплоизоляционными показателями, а еще могут оснащаться холодильными установками.
- Рефрижераторы. Их основная функция — передвижная морозильная камера для особо требовательных грузов. Боксы имеют усиленную изоляцию и оснащаются морозильными агрегатами.
Конструктивные решения во всех вариантах практически идентичны. Обычно эти ворота «ГАЗели» – это задняя часть кузова, реже боковая. Оснащение внутреннего пространства и положение функциональных сегментов зависят от типа груза — бутилированная вода, хлеб, мясо, овощи и т. д. Отличается только борт-тент, который состоят из металлической или комбинированной рамы, накрытой специальным материалом. Дверей на кузове в данном формате нет.
Дополнительная классификация изотермических фургонов по категориям в соответствии с внутренней температурой:
- «А» — +12-0 ℃;
- «В» — от +12 ℃ до -10 ℃;
- «С» — от +12 ℃ до -20 ℃.
Покупают будки и запчасти не только с целью трансформировать транспортное средство. Замена деталей – это возможность сэкономить на приобретении нового авто.
«Газель» с фургоном
На коммерческом автомобиле приходится перевозить разные грузы. Но простой кузов с тентом не рассчитан на перевозку скоропортящихся продуктов, да и мебель в нем перевозить не очень удобно. Поэтому многие производственные предприятия взялись за усовершенствование малогабаритного грузовика. Различные фургоны устанавливаются на базовое шасси ГАЗ 3303 или ГАЗ 33023 «Фермер».
Размеры фургонов неодинаковые и могут отличаться высотой и длиной. Как правило, стандартной является только ширина.
По назначению и типы фургоны также отличаются, они могут быть:
- Изотермические (собранные из сэндвич-панелей);
- Хлебные;
- КУНГ для автомастерской;
- Промтоварные (мебельные).

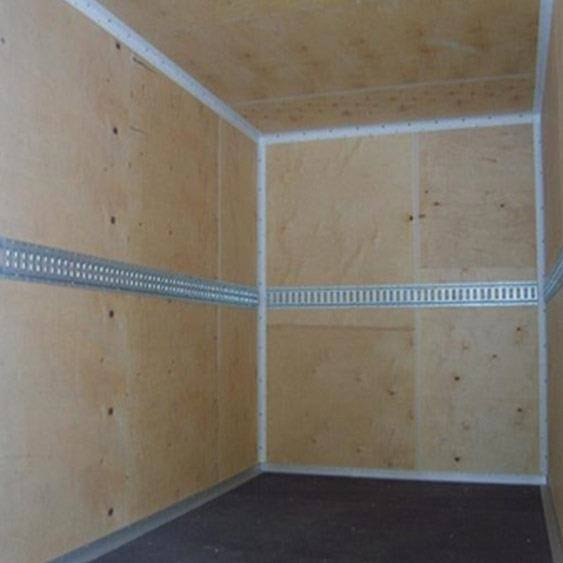

В промтоварном фургоне перевозят грузы, не нуждающиеся в особом температурном режиме.
Пример промтоварной Газели с фургоном
Обычно в таком кузове перевозят:
- Мебель;
- Бытовую технику;
- Бытовую химию;
- Хозяйственные товары.
Фургоны из сэндвич-панелей (изотермические) имеют низкий коэффициент теплопроводности, потому что его стены обшиваются высококачественным пенополистиролом. Этот материал хорошо удерживает созданный в закрытом объеме температурный режим.

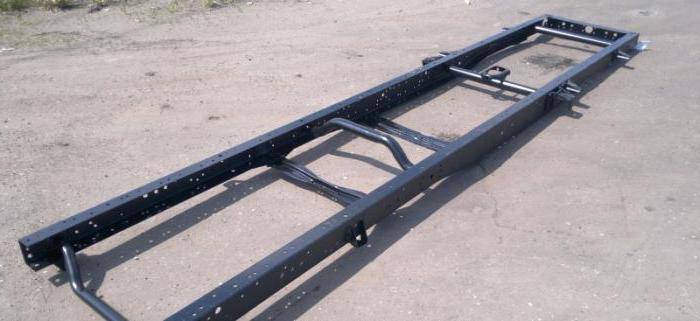

Все фургоны могут быть собраны на шасси следующих моделей:
Вариант модификации газ 3302
- ГАЗ 3302 – базовое шасси;
- ГАЗ 33027 – шасси с колесной формулой 4х4 (полноприводный вариант);
- ГАЗ 330202 – шасси с удлиненной рамой.
Соответственно, по длине фургоны могут быть трех видов: 3, 4 и 5 метров. Длина взята приблизительно, она может немного отличаться от приведенных цифр. Высота самого фургона может быть от 1,5 до 2,5 метров. А вот ширина обычно у всех фургонов приблизительно одинаковая, она находится в пределах от 1,9 до 2,3 м.
Технические характеристики различных Газелей
| Кузов | Габариты, м (ДхШхВ) | Объем, м3 | Грузоподъемность, кг |
| Тент | 3х1,9х1,8 | 9 м2 (кубатура) | 1500 |
| Газель-Фермер | 3х1,9х1,6 | 9 м2 (кубатура) | 1500 |
| Газель-Фургон | 3х1,9х1,6 | 8 м2 | 1500 |
| Тент | 3х1,9х1,5 | 12-14 | 1500 |
| Будка | 3х1,8х1,75 | 11-13 | 1500 |
| Тент/борт (длиннобазная) | 4х1,9х2 | 18-22 | 1500 |
| Газель-Термобудка | 3х1,9х1,8 | 9 м2 | 1500 |
| Газель-Бортовая | 3/4х1,9 | 9 м2 (кубатура) | 1500 |
| Газель-Пирамида | 3/4х1,9х | 9 м2 | 1500 |
| Тент (грузопассажирская) | 1,9х1,9х1,5 | — | 1500 |
| Бортовая | 3х2 | — | — |
- Абсолютно легально (статья 12.2);
- Скрывает от фото-видеофиксации;
- Подходит для всех автомобилей;
- Работает через разъем прикуривателя;
- Не вызывает помех в радиоприемнике и сотовых телефонах.
«>
4.11. Основные данные для регулировок и контроля
| Давление масла на прогретом двигателе при частоте вращения коленчатого вала на холостом ходу, кПа (кгс/см2) | 127 (1,3) |
| Зазор между коромыслами и клапанами на холодном двигателе при 15–20° С, мм | |
| — для выпускных клапанов 1 и 4 цилиндров | 0,3–0,35 |
| — для остальных клапанов | 0,35–0,4 |
| Нормальная температура жидкости в системе охлаждения, °С | 80–105 |
| Минимальная частота вращения коленчатого вала в режиме холостого хода, об/мин | 800–850 |
| Зазор между электродами свечей, мм | 0,7–0,85 |
| Прогиб ремня вентилятора при нажатии с усилием 4 даН (4 кгс), мм | 7–9 |
| Прогиб ремня водяного насоса и генератора при нажатии с усилием 4 даН (4 кгс), мм | 8–10 |
| Прогиб ремня насоса гидроусилителя руля при нажатии с усилием 4 даН (4 кгс), мм | 6–10 |
| Свободный ход педали сцепления, мм | 7–15 |
| Ход штока рабочего цилиндра сцепления, мм | 18–20,5 |
| Свободный ход5) педали тормоза при неработающем двигателе, мм | 3–5 |
| Минимально допустимая толщина фрикционного слоя, мм: | |
| для колодок передних дисковых тормозов | 3,0 |
| для накладок задних барабанных тормозов | 1,0 |
| Суммарный люфт рулевого колеса, ° | Согласно ГОСТ Р 51709–2001 |
| Уклон, на котором автомобиль с полной нагрузкой удерживается стояночной тормозной системой, не менее, % | 16 |
| Углы установки передних колес: развал6) | 0°30′-1” |
| поперечный наклон шкворня6) | 8° |
| продольный наклон шкворня6) | 3°28’+30” (4°)7) |
| схождение колес, мм | 0–3 |
| Давление воздуха в шинах, кПа (кгс/см2): | |
| передних колес | 290+10 (3,0+0,1) |
| 330+10 (3,4+0,1)7) | |
| 240+10 (2,5+0,1) | |
| задних колес | 290+10 (3,0+0,1) |
| 240+10 (2,5+0,1)8) | |
| 270+10 (2,8+0,1)9) |
Примечание: давление воздуха в шинах каждой оси должно быть одинаковым согласно указанным величинам.
1) Для автомобилей с цельнометаллическим кузовом. 2) Для автомобилей ГАЗ-2705 с двумя рядами сидений. 3) Для ГАЗ-330202. 4) Для ГАЗ-330232. 5) Свободный ход обеспечен конструкцией вакуумного усилителя тормозов. 6) Параметр обеспечен конструкцией передней оси (переднего моста), регулировке не подлежит. 7) Для ГАЗ-330202 и ГАЗ-330232. 8)Для автомобиля типа 4×4. 9) Для ГАЗ-3221 и ГАЗ-32212.
Если у Вас Газель ГАЗ-33025 с ГБО, то следующий пункт инструкции здесь. Полное содержание инструкции для Газели с ГБО.
Инновационный электропривод Voith Electrical Drive System — следующая ступень в развитии электротранспорта
Page 4
- Электропривод Voith Electrical Drive System (VEDS), разработанный по принципу «подключи и работай», легко интегрируется в автобусы любых производителей.
- Автоматическая коробка передач DIWA.6 с технологией «стоп-старт» позволяет снизить расход топлива на 10-12 процентов.
- Фойт Турбо в г.Казань занимается производством автоматических коробок передач DIWA и осуществляет послепродажное техническое обслуживание.
- Компании Voith был присвоен Золотой статус по устойчивому развитию.
МОСКВА. С 02 по 07 сентября, в рамках выставки COMTRANS 2019, которая пройдет в МВЦ «Крокус Экспо (Москва), немецкий производитель Voith представит технологии для коммерческого транспорта, удостоенные наградами. На стенде компании № 250, все желающие смогут ознакомиться с инновационной системой электрического привода VEDS и завоевавшей доверие автоматической коробкой передач DIWA.6 с технологией «стоп-старт».
Таблица размеров грузовых автомобилей
В таблице представлены характеристики грузовых автомобилей, размеры кузова и вместимость европаллет в зависимости от их грузоподъемности:
| 700 килограмм (автомобили каблук — Рено Канго, Лада Ларгус и аналоги) | 1-1,5 м3 | 1-1,2 | 1 | 1-1,2 | 0-1 |
| 1 тонна (Размеры автомобилей Хендай Портер, Соболь) | 5-8 м3 | 2-2,8 | 1,8 | 1,8 | 4 |
| 1,5 тонны (Размеры Газели и аналогов) | 9 м3 | 3 | 1,95 | 1,7-2,2 | 4 |
| 2 тонны (Размеры газели с удлин. кузовом) | 14-16 м3 | 3,5-4 | 1,9 | 1,9-2,4 | 6 |
| 3 тонны (Размеры Бычка и аналогов) | 16-23 м3 | 4,2-5 | 2-2,2 | 2-2,4 | 8 |
| 5 тонн (Размеры машин мерседес Атего и аналоги) | 32-45 м3 | 5,8-7,2 | 2,45 | 2,2-2,7 | 12-18 |
| 7 тонн (Размеры Mercedes Atego 1218, MAN TGL, Volvo FL) | 36-45 м3 | 6-8 | 2,45 | 2,2-2,7 | 15-18 |
| 10 тонн (Размеры Mercedes Actros, MAN TGL, Volvo) | 32-45 м3 | 6-8 | 2,45 | 2,3-2,7 | 15-18 |
| 20 тонн (Размеры полуприцепа Фуры) | 82-96 м3 | 13,6 | 2,46 | 2,5-2,7 | 33 |
| 120 кубов (Суммарные размеры сцепки с прицепом) | 100-120 м3 | 15,9 | 2,5 | 2,5-3,1 | 33 |
Ниже представлена более подробная инфоримация о каждом типе автомобилей. Для получения дополнительной информации о размерах грузовых машин обращайтесь к нашим менеджерам.
Размеры Газель Некст
Модель Газель Next – это автомобиль класса LCV второго поколения, коммерческий авто производится с 2013 года. Марка Некст также выпускается в различных кузовах. Бортовой грузовик является базовой моделью, размеры его кузова следующие:
- длина – 3,089 м;
- высота (от основания до верхушки тента) – 1,8 м;
- ширина – 1,978 м.
Как и на Газели первого поколения, в модели Next предусмотрена установка удлиненного кузова 4,2 и 5,0 м. Колесная база нового авто LCV в стандартном варианте – 3,145 м, в удлиненной версии – 3,745 м (расстояние между осями увеличено на 0,6 м). По-прежнему существует модель Gazel Next Fermer. Как и базовый автомобиль, Фермер комплектуется тентом из ПВХ, длина кузова этого авто немного больше, чем у ГАЗ-33023, она равна 2,4 м. Грузоподъемность базового бортового грузовика – 1,5 тонны, модели Фермер – 1.2 тонны.
В 2015 году ГАЗ приступил к серийному выпуску цельнометаллических фургонов Некст. Новый авто имеет длину грузового отсека 3,63 м, высоту – 1,93 м. Созданный на удлиненной базе фургон имеет объем кузова 13,5 куб. м, в стандартном варианте – 9,5 куб. м.
Есть две версии этой модели – она производится в трехместном и семиместном исполнении, машина предназначена для использования в коммерческих целях и частного пользования
На мировом автомобильном рынке существует немало автомобилей подобного класса, но у машин LCV Gazel Некст есть одно важное преимущество – это цена. Российская марка стоит в среднем на 30 процентов дешевле всех зарубежных аналогов, при этом запчасти на машину ГАЗ купить проще, чем на иномарку
Конечно, какие-то проблемы с авто случаются, но сломаться может и любой иностранный автомобиль, только цена ремонта иномарки будет значительно выше, чем Газели.
ГАЗель является самым популярным отечественным автомобилем в сфере грузоперевозок, по причине своей доступности и высокой универсальности. На базе ГАЗели собраны такие модели как Соболь и Валдай. Выпускаются все они в нескольких модификациях, а именно:

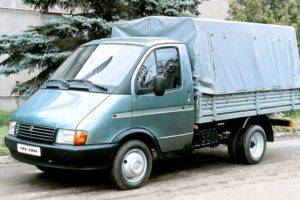

- бортовая модель с открытой платформой и откидным бортом;
- цельнометаллический фургон;
- тентованная бортовая.
Если две последние в списке являются готовым продуктом, которые если и нуждаются в доработке, то весьма незначительной, над моделью с открытой платформой можно поработать. Касается это в первую очередь установки каркаса покрытого тентовой тканью. Производится данная процедура с целью расширения функциональных возможностей при перевозке грузов. Открытая платформа позволяет перевозить достаточно ограниченное количество и виды грузов, тогда как тентованная ГАЗель в этом плане имеет значительно больше возможностей.
Если вы являетесь владельцем автомобиля, и всерьез задумываетесь том, чтобы оборудовать его тентом, фирма МОСТЕНТ с радостью поможет вам в решении этого вопроса. Мы специализируемся на изготовлении, установке и ремонте тентов и каркасов на любые виды автомобилей.
Оформление и подтверждение заказа
Перейдя на карточку выбранного вами товара, вы можете сначала рассчитать стоимость доставки и потом оформить заказ или сразу же оформить заказ, нажав соответствующую кнопку. Оформление заказа подразумевает заполнение нескольких обязательных полей: имя, номер мобильного телефона и города доставки. Для более быстрого заказа Вы можете воспользоваться формой обратной связи, просто кликнув на красный круг «Заказать» и введя свой номер телефона.
Для юридических лиц предусмотрен вариант отправки реквизитов и заказа прямо на электронную почту в свободной форме.
Внимание! Неправильно указанный номер телефона, неточный или неполный адрес могут привести к дополнительной задержке! Пожалуйста, внимательно проверяйте ваши персональные данные при регистрации и оформлении заказа
Сколько весит грузовой автомобиль? Как узнать вес грузового автомобиля?
Ответ на этот достаточно распространенный вопрос в таблице ниже
| Сколько весит Газель ( вес автомобиля Газель 3302) | 1850 кг |
| Сколько весит Газель ( вес автомобиля Газель 33023) | 2050 кг |
| Сколько весит Газель ( вес автомобиля Газель 33027, 330202) | 2100 кг |
| Сколько весит Газель ( вес автомобиля Газель 330273) | 2300 кг |
| Сколько весит Газель ( вес автомобиля Газель 2705) | 2000 кг |
| Сколько весит Газель ( вес автомобиля Газель 330232) | 2220 кг |
| Сколько весит Газель ( вес автомобиля Газель 2752) | 2170 кг |
| Сколько весит Соболь 2752 ( вес автомобиля Соболь 2752) | 1880 кг |
| Сколько весит Соболь 2217 ( вес автомобиля Соболь 22171) | 2130 кг |
| Грузовые автомобили | |
| Сколько весит ГАЗ 53 ( вес грузового автомобиля ГАЗ 53) | 3250 кг |
| Сколько весит ГАЗ 66 ( вес грузового автомобиля ГАЗ 66) | 3440 кг |
| Сколько весит ГАЗ 69 ( вес грузового автомобиля ГАЗ 69) | 1525 кг |
| Сколько весит ГАЗ 69А ( вес грузового автомобиля ГАЗ 69А) | 1535 кг |
| Сколько весит автомобиль ЗИЛ ( вес грузового автомобиля ЗИЛ 130) | 4300 кг |
| Сколько весит автомобиль ЗИЛ ( вес грузового автомобиля ЗИЛ 131) | 6790 кг |
| Сколько весит автомобиль ЗИЛ ( вес грузового автомобиля ЗИЛ 157КД) | 5050 кг |
| Сколько весит автомобиль ЗИЛ ( вес грузового автомобиля ЗИЛ 433360 | 4475 кг |
| Сколько весит автомобиль ЗИЛ ( вес грузового автомобиля ЗИЛ 431410) | 4175 кг |
| Сколько весит автомобиль ЗИЛ ( вес грузового автомобиля ЗИЛ 431510) | 4550 кг |
| Сколько весит автомобиль МАЗ 5551 ( вес грузового автомобиля МАЗ 5551) | 7470 кг |
| Сколько весит автомобиль МАЗ 53366 ( вес грузового автомобиля МАЗ 53366) | 8200 кг |
| Сколько весит Урал 375 ( вес грузовика УРАЛ 375) | 7700-8000 кг |
| Сколько весит Урал 377 ( вес грузовика УРАЛ 377) | 6830-7275 кг |
| Сколько весит Урал 4320 ( вес грузовика УРАЛ 4320) | 9750 кг |
| Сколько весит Урал 5557 ( вес грузовика УРАЛ 5557) | 9980 кг |
вес грузового автомобиля, вес грузовика, сколько весит грузовой автомобиль, вес автомобиля, сколько весит автомобиль, вес МАЗ, вес ЗИЛ, Вес Камаз, сколько весит МАЗ, сколько весит ЗИЛ

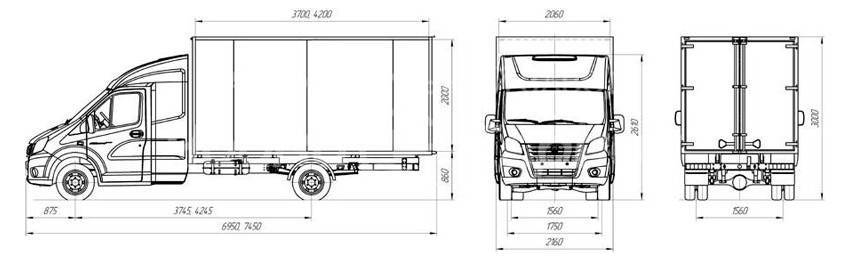

Технические характеристики
| ГАЗель БИЗНЕС промтоварный фургон 3 метра | ГАЗель БИЗНЕС промтоварный фургон 4 метра | ГАЗель БИЗНЕС промтоварный фургон 5 метров | |
|---|---|---|---|
| Габаритные размеры: длина/ширина/высота по кабине (по тенту), мм | 5540/2066/2120 | 6619/2066/2120 | 8230/2066/2120 |
| Габаритные размеры фургона (длина/ширина/высота), мм | 3089/1978/1800 | 4200/1978/1800 | 5000/1978/1800 |
| Объем кузова, куб. м | 10,9 | 14,9 | 17,8 |
| Грузоподъемность, кг | До 1450 | До 1400 | До 1350 |
| Возможность полноприводного исполнения | да | да | нет |
| Характеристики | EvoTech 2,7 |
| Установка на шасси | Автомобили «Газель-Бизнес», Газель-Next |
| Тип | Четырёхцилиндровый, рядный, четырёхтактный бензиновый двигатель с комплексной микропроцессорной системой управления впрыском топлива и зажигания |
| Число цилиндров | 4 |
| Диаметр цилиндра, мм | 96,5 |
| Ход поршня, мм | 92 |
| Рабочий объем, л | 2690 |
| Степень сжатия | 10 |
| Номинальная мощность (нетто), кВт (л/с) при об/мин. | 78,5 (106,8) при оборотах 4000 |
| Максимальный крутящий момент (нетто), Н*м (кГс/м) при об/мин. | 220,5 (22,5) при 2350 |
| Порядок работы цилиндров | 1-2-4-3 |
| Масса двигателя | 167 кг |
| Расход топлива при постоянной скорости 60 / 80 км/ч | 9,8 / 12,1 л/100 км |
| Система зажигания | Микропроцессорная |
| Применяемое топливо | Бензин автомобильный неэтилированный марок «Регуляр-92», «Премиум Евро-95» и «Супер Евро-98» |
| Экологический класс | Евро-4 |
| Ресурс двигателя | до 400 000 км |
Промтоварный фургон “Газель” поставляется в комплекте с запасным колесом, свечным и баллонным ключами, отверткой и домкратом. Стоимость автомобиля может изменяться в зависимости от привода автомобиля (задний/полный), установленных дополнительных опций, цвета окраски кузова и установленного двигателя.
ГАЗ-3302 “Газель” промтоварный фургон является одним из самых маневренных грузовиков, рассчитанных на перевозку малогабаритного груза. Благодаря своему небольшому размеру и весу (3,5 тонны) этим автомобилем можно управлять с правами категории «В». Грузоподъемность ГАЗ-3302 “Газель” промтоварный фургон равна 1,5 т, тогда как объем фургона составляет 10 м3. Особенность данной модели машины в том, что фургон на каркасной основе изготовлен из плакированного металла. Это позволяет в разы повысить коррозийную стойкость, а также прочность фургона.
Автомобили можно оформить в лизинг или в кредит. Возможна доставка.
Подробности Вы можете узнать у менеджеров компании, по любому телефону, указанному на сайте.
“>
Термоизоляция автофургонов
Изотермические фургоны, фургоны-рефрижераторы и обогреваемые фургоны оборудованы термоизоляцией, которая находится между наружной и внутренней облицовками. Кузов фургона выполняется в каркасном или в бескаркасном исполнении (рис. 27).
Каркасные фургоны применяются на рефрижераторах, предназначенных для перевозки грузов, подвешиваемых к крюкам на крыше (например, мясных туш). Клепаные каркасы современных фургонов изготавливают из алюминиевого или стального профиля. Элементы крепления внутренних и внешних панелей к каркасу расположены со стороны каркаса и закрываются внешней или внутренней обшивкой. В такой конструкции устраняются «тепловые мостики» – места соединения металлического каркаса с облицовкой.
Рисунок 27 – Изотермические автофургоны
Термоизоляция осуществляется несколькими способами: напылением изоляционного слоя снаружи или изнутри кузова до установки наружной или внутренней облицовок; заполнением полости между обшивками пенообразующим раствором, который при последующем вспенивании расширяется и заполняет все пустоты. Нанесение вспененной композиции до закрепления одной из обшивок позволяет исключить появление пустот в теплоизоляции.
Бескаркасные фургоны обычно изготавливают с использованием термоизоляционных плит толщиной до 90 мм. В качестве теплоизолирующего материала часто используется пенополиуретан. В изоляционных панелях для повышения жесткости помещаются различные вставки из стекловолокна, фанеры и т. п., соединенные между собой специальными клеями.
Кузова фургонов оборудуются навесными задними двустворчатыми и боковыми навесными или сдвижными дверями. Двери изготовляются из алюминиевых сплавов, коррозионностойких сталей или композитных материалов. Уплотнение дверей обеспечивается двумя прокладками: внешней, контактирующей с атмосферой, и внутренней — теплоизолирующей.
Холодный воздух подается вентилятором от испарителя в верхнюю часть кузова, вдоль двери и пола к вентилятору, что обеспечивает равномерное охлаждение кузова.
Для доставки грузов при междугородных и международных перевозках используют большегрузные полуприцепы-фургоны с несущими кузовами, изготовленными с использованием алюминиевых сплавов и пластмасс. Например, полуприцеп-фургон ОдАЗ-794 имеет клепаный каркас, обшитый алюминиевыми листами, две двери с уплотнениями из резиновых прокладок, откидную лестницу и вентиляционные люки с регулируемым проходным сечением (рис. 28).
Рисунок 28 – Полуприцеп-фургон ОдАЗ-794: а – кузов полуприцепа; б – боковая дверь; 1 – усилитель основания; 2 – передняя поперечина; 3 – шкворень; 4 – вентиляционный люк; 5 – обшивка; 6 – стойка; 7 – боковая дверь; 8, 10 – усилители крышки; 9 – крыша; 11 – поперечина крыши; 12 – задняя дверь; 13 – обвязка;14 – лонжерон; 15 – настил пола; 16 – усилитель кузова; 17 – поперечина основная; 18 – кронштейн опорного устройства; 19 – ось крышки пломбы; 20 – крышка пломбы; 21 – пломба; 22 – подвижная петля запора; 23 – уплотнение; 24 – пластина; 25 – правая створка; 26 – левая створка; 27 – подвижная петля; 28 – неподвижная петля
Полезная информация
Грузоподъемность грузовой «Газели» не всегда положительно сказывается на ее управляемости, особенно при перегрузе. Автомобиль изготовлен на рамной базе с довольно жесткой подвеской, которая изначально рассчитана на транспортировочную эксплуатацию. Отсутствие комфорта нивелируется высокой степенью безопасности данного грузовика.
Ориентировочная стоимость модификации с двигателем УМЗ составляет порядка 500 тысяч рублей. Это еще один плюс в «копилку» автомобиля, поскольку иностранные «конкуренты» стоят на порядок дороже. Версия с мотором «Крайслер» ненамного ушла вперед (порядка 600 тыс. руб).
Размеры кузова Газель тент разных модификаций
Газель – это группа отечественных автомашин. Выпускаются они на Горьковском автозаводе с 1994-го года. Автомобиль имеет разрешенный допустимый вес, не больше 3,5 тонны. В зависимости от моделей этого автомобиля, могут быть разными габариты кузова.
Модификации и их габариты
ВНИМАНИЕ! Найден совершенно простой способ сократить расход топлива! Не верите? Автомеханик с 15-летним стажем тоже не верил, пока не попробовал. А теперь он экономит на бензине 35 000 рублей в год! Читать дальше»
Рассмотрим модели Газели подробнее, узнаем их отличия
Рассмотрим модели Газели подробнее, узнаем их отличия.
Газ 3302 – это серия автомашин с бортом. Выпускается с 1994 года, ПВ которого составляет 1000 мм, что объясняется применением НПФ шин.
| Индекс модификации | Двигатель | Конструктивные особенности |
| 3302-216 | УМЗ-4216 | Тент |
| 3302-404 | ЗМЗ-40524 | Тент |
| 3302-408 | ЗМЗ-40524 | гидроусилитель руля, Тент |
| 3302-531 | ГАЗ-5602 | Дизель, тент |
| 3302-748 | Chrysler 2.4L-DOHC | Тент |
| 330200-0404 | ЗМЗ-40524 | Удлиненная база и платформа, тент |
| 330200-0748 | Chrysler 2.4L-DOHC | Удлиненная база и платформа, тент |
Фермер Газель тентованная Газ-33023 или Газель-фермер представляет собой сельскохозяйственный самосвал. В некоторых случаях эту версию Газели используют, как пожарное авто. Грузовой Фермер способен перевозить пять пассажиров и до 1 тонны груза. Серийно выпускаются с 1995 года. Удлиненная модификация Фермера называется Газ-330232, а полноприводная версия рассчитана на постоянную эксплуатацию – Газ-330273.
| Индекс модификации | Двигатель | Конструктивные особенности |
| 33023-216 | УМЗ-4216 | Гидроусилитель руля, тент |
| 33023-404 | ЗМЗ-40524 | Тент |
| 33023-408 | ЗМЗ-40524 | Гидроусилитель руля, тент |
| 33023-748 | Chrysler 2.4 L-DOHC | Гидроусилитель руля, тент |
| 33023-531 | ГАЗ-5602 | Дизель, гидроусилитель руля, тент |
| 330232-216 | УМЗ-4216 | Удлиненная база, тент |
Газ-2705
Автомобили-фургоны с ЦЛМ кузовом и рамным шасси. Производятся с 1995 года. Длина кузова составляет, 5500 мм, ширина – 1966 мм, а высота – 2200 мм. Оснащена автомашина 2-я грузовыми дверьми – боковой и задней 2-створчатой.
Теперь рассмотрим в таблице габариты Газель тент.
| Тент Газель | Грузоподъемность — 1500кг Кузов — тент Длина — 3м, Ширина — 1.9м,Высота — 1.5м, Объем — 12-18 м3 |
| Тент Газель | Грузоподъемность — 1500кг Кузов — будка Длина — 3м, Ширина — 1.8м,Высота — 1.75м Объем — 12-18 м3 |
| Газель Тент | Грузоподъемность — 1500кг Кузов — тент / борт Длина — 4м, Ширина — 1.9м,Высота — 2м Объем — 12-18 м3 |
| Грузопассажиркая Тент | Грузоподъемность — 1500кг Кузов — тент Длина — 1.9м, Ширина — 1.9м,Высота — 1.5м |
| Газель Тент | Грузоподъемность — 3000кг Кузов — тент-фургон Длина — 4м, Ширина — 2.3м,Высота — 2м |
Улучшение Газели
Из-за того что раздатка Газель не отвечает параметрам надежности и шумности, а также ввиду неудовлетворительного свойства передаточных чисел, у многих владельцев Газели появляется насущность видоизменения этой РК. Неплохо зарекомендовал себя вариант монтажа раздатки от Газ 66. Этот механизм имеет чугунный корпус, масса которого составляет 40 кг.
Установка раздатки от Газ 66 скажется на повышении скорости и других технических возможностях автомобиля.
Также для увеличения показателей мягкости и комфорта, вместо лишних рессор рекомендуется ставить пневмоподушки. Кроме того, штатные фиксационные чашки, соединяющие кузов с рамой, усиливают постановкой швеллера 18.
В целях увеличения грузоподъемности неплохо зарекомендовала себя операция по удлинению Газели. Данной возможностью широко пользуются коммерческие предприятия, ведь такая машина дает шанс неплохо сэкономить на перевозках.
Устал платить за штрафы? Выход есть!
- Абсолютно легально (статья 12.2);
- Скрывает от фото-видеофиксации;
- Подходит для всех автомобилей;
- Работает через разъем прикуривателя;
- Не вызывает помех в радиоприемнике и сотовых телефонах.
kuzovspec.ru
Подвеска и ходовая часть
Передняя и задняя подвески ГАЗ-3302 выполняются на продольных листовых рессорах с гидравлическими амортизаторами. Применяются как малолистовые, так и многолистовые рессоры. Малолистовая состоит из двух листов, которые стянуты хомутом и центровым болтом. А рессора многолистовая рессора имеет 4 составляющих её листа. В полноприводной модификации ГАЗели каждая рессора составлена из пяти листов.
Передние и задние рессоры автомашины являются несимметричными по своей длине (от центрового болта до ушка). В составе передней подвески ГАЗ-ЗЗО2 – штампованная балка двутаврового сечения, соединённая с поворотными кулаками посредством шкворней.
Размер колёс ГАЗ-33О2 – 185/75R16С, 175R16С. Диск 5.5Jx16 ET1О6.
Как удлиняется?
Принцип удлинения стандартной рамы довольно простой. С машины снимается все навесное оборудование – баки, кузов, трансмиссия, карданный вал. Остается только кабина, мост и двигатель. Дальше швеллер разрезается в трех местах.
Два идут между задним мостом и кабиной, а последний – на «хвосте». Затем на раму устанавливается более длинный швеллер. Он идет внахлест и закрепляется заклепками, болтами, либо сваркой. Затем вся конструкция собирается обратно. Ставится коробка, топливные баки. Остается лишь кузов и вал. Вместо него ставят более длинный, либо увеличивают размер по такому же принципу.
Назначение
На многих европейских грузовиках малой грузоподъемности несущим элементом является сам кузов. Он объединяет в себя ряд силовых элементов – лонжеронов, на которые и возлагается вся нагрузка. Но если рассматривать российскую «ГАЗель», здесь все иначе. Даже на микроавтобусы устанавливается рама. Что уж говорить – «Соболь», который, по сути, и не является грузовиком, и то построен на раме. Это классическая схема постройки автомобилей. Изначально она практиковалась и на легковушках. Но постепенно от такой конструкции стали отказываться. Сейчас рамами оснащают лишь некоторые внедорожники и коммерческий транспорт грузоподъемностью полторы и более тонн.
- Кабина.
- Кузов.
- Подвеска.
- Двигатель.
Помимо прочего, на раму крепятся буксировочные крюки и буфера, о которые ударяется балка в случае большого хода подвески. Поэтому данный элемент должен отвечать высоким требованиям и быть стойким к нагрузкам.
