Снятие и установка выключателя зажигания Рено Логан: пошаговая инструкция

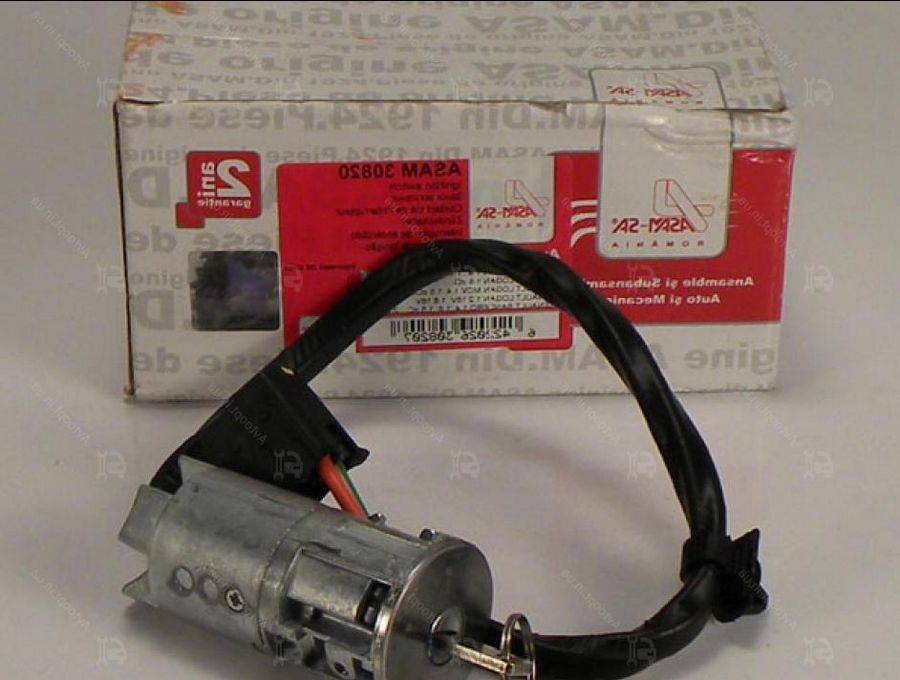

Замок зажигания и особенности его замены

Конструктивно, замок зажигания – это электрический элемент в контактной частью и механической блокировкой. Располагается он справа от рулевой колонки. Для управления этим узлом используется ключ.

Замок имеет несколько составных частей и выход любой из них оставляет машину без энергии. Чаще всего возникают проблемы с реле и поломка возвратной пружины.

Ремонт замка зажигания и его замена производится достаточно просто:

вначале нужно отсоединить минусовую клемму;
затем открутить вначале первый, а потом второй болты, которые скрепляют две части кожуха;
теперь вы сможете демонтировать элементы рулевого колеса;
отключив питание, аккуратно удалите иммобилайзер;
под приборной панелью находится жгут проводов питания, который нужно демонтировать из держателя и отключить;
затем, сместив фиксатор, вы сможете отсоединить колодку;
используя отвертку, выверните блокирующий болт из корпуса замка;
потом нужно вставить ключ и повернуть его на четверть оборота;
теперь, отогнув фиксатор корпуса отверткой, вы сможете извлечь замок вместе с проводами.

Как видно, демонтаж данного устройства достаточно не сложен. Установка нового производится в обратном порядке (автор — Ремонт Рено).

Замена замка зажигания на Рено Логан видео

Проконсультировался со знакомым ключником насчёт замены чипа в ключе зажигания. Он сказал, что чип не трогается, а просто меняется само лезвие ключа, которое идёт в наборе к новому замку зажигания.

Про замену чипа и вообще говоря, где он расположен, и как завести автомобиль от запасного ключа на канале YouTub Albert Auhadullin есть видео, где все подробно рассказано. Пожалуйста, заходите на канал и знакомьтесь с видеоматериалом о чипах в ключах зажигания.

Замена личинки замка Рено Логан

Оставляйте свои и ставьте лайки здесь и там. Всем Удачи и ровных дорог! Вывернув 2 болта крепления, кожух можно снимать.

Демонтируйте эти элементы рулевого колеса если при повороте руля слышен стук, то читайте материал: Нижняя и верхняя часть элементов кожуха снимается после небольшого усилия на неё. Отключите питание и извлеките иммобилайзер.

Сначала извлеките кольцо а затем отключите питание. Под приборной панелью отключите жгут проводов питания зажигания, предварительно демонтировав из держателя на корпусе.

Износ системы затвора К сожалению, со временем интенсивной эксплуатации личинка изнашивается и приходит в негодность. Конечно, затвор дает позывы на то, что он уже изношен. Если вы с трудом проворачиваете ключ, или он проворачивается по кругу, — это и есть позыв на то, что затвор уже изношен, и его пора менять.

Есть небольшая, но важная особенность — это то, что с замком зажигания придется заменить и личинку двери.

Это нужно для того, чтобы вы не носили с собой связку ключей — один для двери, а другой для зажигания. Но обо всем поговорим в последовательности, начиная со снятия самого узла. Демонтаж узла замка зажигания Для того, чтобы снять весь агрегат на Рено Логан, нам понадобится около ти минут времени и минимальный набор инструментов.

Кнопка старт стоп на рено логан

Это минимальный комплект инструментов, которым вы должны обладать на момент данного ремонта. Весь процесс начинается со снятия рулевого колеса Логан.

Для этого нужно просунуть плоскую отвертку в отверстие с задней стороны рулевого колеса и надавить на металлическую защелку.

Неисправности катушки и замка зажигания: что предпринять?

Рено логан схема замка зажигания

Цветные элетросхемы для Рено Логан. На автомобили устанавливают двигатели рабочим объемом 1,4 и 1,6 л, мощностью 55 кВт (75 л.с.) и 64 кВт (87 л.с.) соответственно. Внешне двигатели идентичны и отличаются лишь радиусом кривошипа коленчатого вала и высотой блока цилиндров. Кузов – типа седан, несущий, цельнометаллический, сварной конструкции, c навесными передними крыльями, дверьми, капотом и крышкой багажника. Трансмиссия выполнена по переднеприводной схеме, приводы передних колес оснащены шарнирами равных угловых скоростей типа «Трипод». Коробка передач пятиступенчатая механическая. Коробки передач, устанавливаемые на автомобили с двигателями рабочим объемом 1,4 и 1,6 л, практически одинаковы по конструкции, имеют одинаковые передаточные числа и различаются только размерами картера сцепления, что обусловлено применением на этих двигателях сцеплений разного диаметра. Тормозные механизмы передних колес дисковые, с плавающей скобой. Тормозные механизмы задних колес барабанные, с автоматической регулировкой зазоров между тормозными колодками и барабанами. По заказу автомобили могут быть оснащены антиблокировочной системой (ABS) тормозов. Это первая часть схем электрооборудавания, продолжение смотрите тут.

Электросхема зарядки аккумуляторной батареи

1 — стартер; 2 — генератор; 3 — разъем электропроводки моторного отсека/салона (моноблок); 4 — комбинация приборов Рено Логан.

Топливный насос и датчик уровня топлива

1 — комбинация приборов; 2 — разъем электропроводки моторного отсека/салона (моноблок); 3 — разъем электропроводки панели приборов/левой задней части кузова; 4 — топливный насос и датчик уровня топлива; 5 — блок реле 1047 в моторном отсеке, реле 236.

Схема системы управления двигателем Рено

1 — блок предохранителей 597В в моторном отсеке; 2 — блок реле 784 в моторном отсеке, реле 700; 3 -форсунка 1-го цклиндра; 4 — блок предохранителей в салоне; 5 — разъем электропроводки моторного отсека/салона (моноблок); 6 — блок реле 1047 в моторном отсеке, реле 236 и 238 (см. рис. 10.2а и 10.26); 7 — блок реле 784 в моторном отсеке, реле 474; 8 — датчик давления хладагента (автомобили с системой кондиционирования); 9 — форсунка 2-го цилиндра; 10 — топливный насос и датчик уровня топлива; 11 — разьем электропроводки панели приборов/левой задней части кузова; 12 — блок реле в моторном отсеке, реле 234; 13 -датчик положения дроссельной заслонки; 14 — форсунка 3-го цилиндра; 15 — панель управления системой кондиционирования; 16 — датчик детонации; 17 — датчик положения коленчатого вала; 18 — модуль зажигания; 19 — датчик температуры воздуха; 20 -форсунка 4-го цилиндра; 21 — адсорбер; 22 — шаговый электродвигатель регулятора холостого хода; 23 — комбинация приборов; 24 — ЭБУ; 25 — диагностический датчик концентрации кислорода (лямбда-зонд); 26 — коммутационный блок салона; 27 — датчик температуры охлаждающей жидкости; 28 — реле давления системы рулевого управления с гидроусилителем; 29 — датчик концентрации кислорода (лямбда-зонд) системы управления двигателем; 30 — диагностический разъем; 31 — датчик скорости; 32 — датчик абсолютного давления во впускной трубе.

Замена замка зажигания Рено Логан и другие наши услуги

Мастерская предоставляет услуги по комплексному ремонту автомобилей, в том числе и французского производства Рено. Частые обращения в СТО связаны с заказом работ по диагностике системы зажигания, а именно:

общая профилактика системы зажигания;
замена иммобилайзера, замка зажигания, контактной платы, металлических пластин сердцевины;
замена рулевого колеса, обшивки, спиц;
изготовление дубликата ключа.

Помимо текущих и малозначащих работ, специалисты нашего сервисного центра выполняют капитальный ремонт двигателя, трансмиссии, ходовой части, подвески, топливной аппаратуры. СТО предоставляет услуги по перепрошивке электронного блока управления в случае обнаружения его некорректной работы или несовпадения фактических показаний.

В распоряжении сервисного центра имеется ряд боксов для покраски, что способствует принятию и выполнению заказов по восстановлению геометрии кузова, отдельных его частей от последствий аварий, удара, столкновения.

Квалифицированный персонал выполняет работы качественно и оперативно, без задержек и нарушения установленных сроков. Полноценно проводить ремонты помогает современное диагностическое оборудование, которым оснащена СТО. Лояльная ценовая политика и индивидуальный подход к каждому посетителю привлекают новых постоянных клиентов, повышают статус нашего сервисного центра, нас рекомендуют, с нами консультируются.

Замки Рено Логан: замок зажигания и двери

Нередко, владельцы Рено Логан сталкиваются с проблемой неработающего замка зажигания. К сожалению, данный узел практически не подлежит восстановлению. Большая часть владельцев Рено Логан, которых коснулась данная проблема, задаются вопросом, как же поменять замок зажигания и его личинку? Сегодня мы дадим ответ на этот вопрос и расскажем вам, как разобрать систему блокировки руля и произвести ее замену.

Немного о замках

Зачастую ключ затвора зажигания подходит к левой двери водителя, такое совпадение необходимо для удобства входа в автомобиль. В случае утери ключа его можно восстановить у официального дилера или в специализированной мастерской. Замок зажигания в Рено Логан, как и в других автомобилях, выполняет функцию блокиратора руля, другими словами мошенники, не используя специальный ключ, не смогут угнать ваш автомобиль.

Износ системы затвора

К сожалению, со временем интенсивной эксплуатации личинка изнашивается и приходит в негодность. Конечно, затвор дает позывы на то, что он уже изношен. Если вы с трудом проворачиваете ключ, или он проворачивается по кругу, – это и есть позыв на то, что затвор уже изношен, и его пора менять. Есть небольшая, но важная особенность – это то, что с замком зажигания придется заменить и личинку двери. Это нужно для того, чтобы вы не носили с собой связку ключей – один для двери, а другой для зажигания. Но обо всем поговорим в последовательности, начиная со снятия самого узла.

Демонтаж узла замка зажигания

Для того, чтобы снять весь агрегат на Рено Логан, нам понадобится около 20-ти минут времени и минимальный набор инструментов.

торцовый ключ торкс – т20,
плоская отвертка,
торцовый ключ для снятия руля.

Это минимальный комплект инструментов, которым вы должны обладать на момент данного ремонта.

Весь процесс начинается со снятия рулевого колеса Логан. Для этого нужно просунуть плоскую отвертку в отверстие с задней стороны рулевого колеса и надавить на металлическую защелку. Эта операция проводится с обеих сторон руля. Таким образом, мы снимаем подушку безопасности и вынимаем штекер. После того, как вы сняли кожух подушки безопасности, открутите центральный болт, удерживающий рулевое колесо, после чего снимите руль. Далее пошагово разбираем процесс демонтажа замка зажигания.

Для начала снимите кожух рулевой колонки, сделать это можно, открутив по периметру несколько болтов под торкс Т20. Тем же ключом откручиваем болт, удерживающий сборку затвора. Отсоединяем электрический разъем, находящийся на поперечном усилителе вашего Рено Логан. Вставляем ключ в личинку и проворачиваем его во второе положение, после чего отверткой поддеваем металлические защелки и постепенно вытаскиваем всю сборку вместе с проводкой

Внимание, проводку нужно освободить, отстегнув пластиковые держатели

Демонтаж всей конструкции можно считать завершенным, установку новой детали проводим в обратной последовательности.

Совет

При покупке новой детали обратите свое внимание на качество изготовления, лучше купить оригинал

Разбираем дверь

Для замены замка двери нам необходимо снять ее обшивку.

После демонтажа дверной карты снимаем стекло.
Отсоедините тягу замка из держателя рукоятки.
Надавив на пластиковые фиксаторы, отсоедините тягу блокировки двери.
Также отсоединяем еще две тяги, отвечающих за работу данного механизма.
Откручиваем три болта, крепящих замок к торцу двери.
Проведите всю сборку в технологическое отверстие, отсоединив электрическую колодку, извлеките весь агрегат.
Снимите тягу дверной ручки и установите ее на новую деталь, после чего всю сборку устанавливаем в обратном порядке.

Внимание! При демонтаже дверного стекла будьте осторожны, так как малейшая оплошность приведет к необратимым последствиям

Подведем итоги

Несмотря на износ замков в автомобилях Рено Логан, инженеры упростили процесс их замены, что является весьма благородным делом. Как мы выяснили, производить замену данных деталей можно своими силами

Соблюдайте осторожность и придерживайтесь правил техники безопасности. К любому ремонту подходите основательно, а также тщательно осматривайте деталь перед ее демонтажем

Самые частые проблемы доступа в салон

Независимо от причины, вызвавшей блокировку центрального замка, доступ ограничен, из-за невозможности открыть двери салона, капот или багажник.

Не открываются двери салона

Часто возникающая проблема. Ключи остались в замке зажигания или просто внутри салона, дверь захлопнулась, сработал центральный замок. Можно попытаться отжать угол водительской двери, образовавшуюся щель распереть клином и с помощью веревки с петлей или просунуть длинную жесткую проволоку с крюком на конце попытаться достать ручку открывания двери или блокировки замка.

Если разрядилась батарейка брелка – заменить батарейку. Если сам брелок вышел из строя, придется искать спецключ.

Не открывается капот

Обычно такая проблема возникает из-за растяжения или обрыва тросика, открывающего капот. Ставим машину на домкрат. В районе капота находим пружину поднимающую капот и толкаем ее. Другой вариант – под бампером за фарой нащупываем конец тросика и тянем его. Еще один способ дотянуться до тросика – снять решетку радиатора и проволокой с крюком на конце попытаться зацепиться за тросик.

Не открывается багажник

Причины две – в замке и между резиновыми уплотнителями замерзла вода после зимней мойки машины или вышел из строя электропривод. Достаточно откинуть вперед задний ряд сидений и из салона с помощью плоской отвертки или просто руками поддеть замочную плашку и толкнуть дверь багажника. Проблемы замерзшего замка также решаются использованием размораживающих растворов – AGAT AG1301, Astrohim АС-102, Fenom FN1199 и др.

Необходимые инструменты

Замена габаритных ламп на Renault Logan потребует использования следующих инструментов и материалов:

чистые тканевые или резиновые перчатки;
4 штуки галогеновых лампочек с цоколем W5W;
спирт для протирки колб;
отвертка с жалом под крест;
ключи на 8 и 10;
для демонтажа аккумулятора понадобится головка на 13;
удлинитель;
ветошь.

Наличие перчаток позволяет сохранить в чистоте колбы галогеновых приборов. Жирные пятна от рук становятся причинами быстрого образования темных пятен и приводят к выходу лампочки из строя. Свет становится тусклым и неравномерным, быстро теряющим яркость. Срок службы при этом снижается в 5-10 раз от заявленного производителями.

Замена замка зажигания Логан 2

Для замены модуля зажигания Renault Logan 2 подготовьте следующий инструмент:

отвёртка с плоским жалом;
молоток;
тонкое зубило.

Процедура смены замка зажигания Логан 2 поколения осложнена особенностями приборной панели. Она сопровождается необходимостью полного или частичного демонтажа рулевой колонки. Пошагово рассмотрим указанную процедуру:

Первоначально снимается напряжение с бортовой сети Рено Логан второго поколения посредством отсоединения минусовой клеммы от аккумуляторной батареи.
Отсоединяем минусовую клемму
Демонтируйте рулевую колонку.
Используя зубило и молоток, ослабляется и полностью извлекается крепёжный винт между замком и кронштейном рулевой рейки.
Далее понадобится вставить ключ в личинку замка и провернуть в положение A. После этого необходимо нажать фиксирующий элемент модуля, что позволит извлечь его из кронштейна.
Выполняется демонтаж иммобилайзера посредством отжимания фиксатора.
Демонтируем иммобилайзер
Монтаж нового модуля проводите, соблюдая обратный порядок действий.

Подсветка кнопок стеклоподъёмников на Renault Logan-2

Следует отметить, что подключение подсветки кнопок стеклоподъёмников для Renault Logan второго поколения не займёт слишком много времени, поскольку нужный разъем и лампы расположены в одном месте, достаточно лишь только подвести провод для подачи питания.

Для установки подсветки понадобятся:

пластиковая карта, подойдёт любая банковская или накопительная (из супермаркета);
провод (примерно 25–45 см);
кусачки.

Итак, для начала необходимо снять блок с кнопками стеклоподъёмников. Для этого понадобится карта, поддевать блок лучше с внутренней стороны. Все блоки с кнопками снимаются достаточно легко и просто.

Далее самое важное – это блок контактов. Нам нужен второй контакт, располагающийся в нижнем углу с правой стороны. Он на месте, однако, не хватает провода, который подавал бы питание

Берём приготовленный заранее кусок провода и вставляем в отверстие слева от синего проводка. Второй конец необходимо подвести к жёлтому проводу и вставить в свободное рядом с ним отверстие. Таким образом, получается перемычка. В конце всё это необходимо зафиксировать и вернуть на место. При включении зажигания кнопки будут светиться. Осталось проделать эту же операцию с остальными дверями

Он на месте, однако, не хватает провода, который подавал бы питание. Берём приготовленный заранее кусок провода и вставляем в отверстие слева от синего проводка. Второй конец необходимо подвести к жёлтому проводу и вставить в свободное рядом с ним отверстие. Таким образом, получается перемычка. В конце всё это необходимо зафиксировать и вернуть на место. При включении зажигания кнопки будут светиться. Осталось проделать эту же операцию с остальными дверями.

Подсветка кнопок Renault Logan 2

Замена катушки зажигания Рено Логан — Обзор французских автомобилей

Что же такое катушка зажигания Рено Логан? Это часть автомобиля, которая входит в категорию электрооборудования, основной функцией, которая является подача высокого напряжения на свечи зажигания. Происходит этот процесс через провода высокого напряжения. Сама Катушка зажигания трансформирует низкий ток в более высокий.

Видео

Видеоматериал расскажет и покажет, как сменить катушку зажигания на автомобиле

Процесс замены

Процесс замены катушки зажигания на Рено Логан довольно прост и требует минимального количества инструмента и навыков. Сначала рассмотрим, как поменять катушку на 8-клапанном двигателе:

Расположение катушки зажигания.

Снимаем «минус-клумму».
Отключаем колодку питания от катушки.Распиновка катушки зажигания.
Демонтируем высоковольтные провода. Кстати, при монтаже рекомендуется заменить их. Стоит отметить, что пронумеруйте провода перед снятием, что установить их в те же разъемы, где они были сняты.Катушка зажигания.
На катушке зажигания имеется 3 болта крепления, которые нужно открутить. Бывает, что они берутся коррозией и трудно поддаются демонтажу.Крепление катушки зажигания.
При установке катушки, крепим ее новыми болтами, которые идут в комплекте.

Вот и весь процесс замены катушки зажигания Рено Логан с 8-клапанным мотором.
Теперь, рассмотрим, как меняется катушка зажигания на Рено Логан 16 клапанов:

Здесь все намного проще, поскольку на каждую свечку своя катушка. Отключаем штекер от катушки.
Ключом на 8 откручиваем ее и снимаем. Так проделываем со всеми катушками.
Сборку проводим в обратном порядке.

Выбор катушки зажигания на 8 и 16-клапанный мотор

Поскольку, Рено Логан имеет два вида моторов, то и артикулов будет соответственно два. Рассмотрим, каталожные номера оригинальной запасной части и аналогов, которые можно установить на этот автомобиль. Итак, для 8-клапанного двигателя:

224336134R — это оригинальный каталожный номер катушки зажигания Рено Логан. Средняя стоимость по РФ составляет 4500 руб. Легко монтируется и устанавливается на штатные посадочные места.

Рассмотрим аналоги катушки зажигания, которые можно установить на Рено Логан:

Наименование производителя	Артикул	Цена в рублях средняя по РФ
Master-sport	7700274008-PCS-MS	1800
Dello	30770002740008	2000
Fenox	IC16017	2100
Asam	30179	2200
Amd	AMD.RENEL111	2500
Delphi	CE20048-12B1	3000
Tesla	CL 116	3350
Bosch	0 986 221 060	3700
Hitachi	138764	4500
Valeo	245 105	4500
Febi	21524	6100
SWAG	60 92 1524	7500

Таким образом, видно, что аналогов достаточно много и они доступные по ценовой политике.

Рассмотрим, артикул и аналоги катушки зажигания Рено Логан для 16-клапанного мотора:

Оригинальный каталожный номер — 82 00 765 882. Средняя стоимость, которого составляет 2200 рублей.

Аналоги катушки зажигания Рено Логан, которые можно устанавливать вместо заводской детали:

Наименование производителя	Артикул	Цена в рублях средняя по РФ
Dello	30820005680671	1200
Asam	30472	1400
Tesla	CL 100	1500
Profit	1810-9009	1600
Fenox	IC16100	1650
Amd	AMD.EL439	1750
Valeo	245 328	1800
Jp Group	1291601000	2000
Cargo	150505	2100
Febi	21666	2400
Bosch	0 986 221 045	2450
SWAG	60 92 1666	2500

Причины неисправности

Причин выхода со строя катушки зажигания Рено Логан довольно много. Рассмотрим, основные из них:

Оплавление или возникновение трещин. Это происходит потому, что катушка слишком близко расположена к клапанной крышке, которая в процессе работы нагревается и отдает часть тепловой энергии.
Износ. Куда же без него. Изнашивание и перегорания внутренних элементов катушки может послужить причиной ее выхода со строя.

Вот собственно и все причины, по которым катушка зажигания Рено Логан может не работать. Также, существуют признаки неисправности, рассмотрим и их:

Провалы в работе мотора.
Потеря динамики.
Двигатель резко глохнет.
Увеличение расхода горючего.

Если вышеуказанные причины присутствуют, то необходимо диагностировать и заменить катушку зажигания Рено Логан.

Вывод

Замена катушки зажигания Рено Логан считается одной из самых простейших операций в ремонте. Для совершения демонтажа не требуется специальных знаний и навыков, а сам процесс проходит быстро и легко. Главное знать, сколько клапанов у двигателя и правильно выбрать катушку зажигания.

Полная замена системы

Если причина поломки серьезная и не подлежит ремонту, необходимо заменить сам замок. К счастью, на Renault Scenic все это можно сделать, не прибегая к услугам автосервисов.

Сначала снимаются рулевые кожухи и передатчик иммобилайзера.
Воспользуйтесь Торгос Т20 и открутите болт крепления. Сам болт настоятельно не рекомендуется терять — он промаркирован.
Поставьте ключ в первое положение.
Снизу есть две защелки, которые можно открыть плоской отверткой или другим тонким прочным предметом.
Следующий шаг предполагает отсоединение жгута КГ..
Сам разъем расположен внизу приборной панели, и его тоже можно открыть отверткой. Поддев замок, выходит контакт для контактной группы.
Замок свободно выходит вместе с контактным жгутом.
Порядок обратной сборки, как и в предыдущем случае, обратно идентичен разборке.
