Подключить ходовые огни рено дастер - Как подключить и установить ходовые огни Рено Логан

Критерии установки ДХО

Основным и самым главным критерием остаётся расположение ДХО, высота от поверхности земли должна варьироваться от 250 до 1500 мм, внешние края от габарита автомобиля должны быть максимум 400 мм, а минимальное расстояние между огнями 600 мм.

Если общие габариты автомобиля выходят из стандарта установки ДХО, то размер необходимо корректировать близко к идеальному.

Процесс установки ходовых огней будет рассмотрен по примеру с отсутствием контрольного блока. Согласно ГОСТу, ходовые огни не должны работать вместе с внешними световыми устройствами, поэтому для её принудительного выключение необходимо купить специальный тумблер или кнопку. При запуске двигателя они будут включаться автоматически. Место установки такой кнопки можно выбрать строго индивидуально, ссылаясь на личное удобство при использовании. Некоторые владельцы Логанов устанавливают её на место кнопки кондиционера.

Перед тем как подключать основные провода, необходимо изучить следующую схему:

Как можно убедиться, схема самая простая и никаких сложностей в установке быть не должно.

Вооружившись такими знаниями необходимо использовать следующие инструменты:

Термоусадка
Изолента
Нож
Провода
Кнопка включения\выключения
Блок с предохранителем
Набор ходовых огней с проводкой.
4-х контактное реле

Проводим монтаж

В первую очередь крепим элементы ДХО на места крепления и фиксируем их с помощью болтов. (Идеальное место на Рено Логан, в углублении бампера, под пластиковую решётку, недалеко от ПТФ.) О том, как снять решётку радиатора здесь.

Выводим провода двух сторон от ДХО, предварительно разместив их в пластиковых защитных трубках к стороне аккумуляторной батареи.
Проводим установку от собранной схемы, контакт реле 87 с питанием плюсового кабеля АКБ через держатель с предохранителем.
В таком корпусе, можно не беспокоиться о сохранности предохранителя
Контакт 86 от реле и минусовой кабель, можно скрутить в один провод и запитать на массу к корпусу автомобиля.
Выбранную кнопку включения ДХО, устанавливаем на заранее выбранное место в салоне и проводим через контакт 85 на реле, а с другого конца кнопки подаём питание 12 В от габаритных огней. Найти и врезать провод в питание габаритов очень просто. Он расположен у самой фары и как плавило имеет желтый цвет.
Такое расположение кнопки одновременно и удобна и функциональна
После, следует проверить работоспособность всей схемы.

Обратите внимание

Провода в салон следует проводить через резиновую заглушку, после чего во избежание влаги её необходимо замазать герметиком.

Все провода следует тщательно прикрепить к корпусу автомобиля с помощью пластиковых хомутов.

С помощью такого элементарного подключения ходовые огни готовы к использованию.

Альтернативные варианты подключения

Способов подключения ХДО на Рено Логан существует множество. Самый близкий вариант к вышеназванному, это возможность введения дополнительного реле к питанию ламп ближнего света. И уже при таком подключении ХДО при задействовании БС, будут автоматически отключаться.

Также существуют способы подключения ХДО с помощью ручного тормоза. Когда ручка поднята и автомобиль находится на стоянке, огни автоматически выключаются, а при начале движения включаются.

Особенности и обозначения

Сочетание практичности и эргономичности — девиз линейки автомобилей Renault Logan, вне зависимости от его года выпуска.

В моделях, вышедших в самом начале (2006, 2007, 2008, 2009), в рестайлинговых версиях (2010, 2011, 2012, 2013, 2014, 2020, 2016), а также во втором поколении (2014, 2020, 2020, 2020 года) функциональность агрегата, работающего на дизеле и на бензине, не имеет существенных отличий.

Приборный щиток содержит следующее оборудование:

Тахометр. Прибор имеет устройство электронного типа и передаёт информацию с датчика коленвала. Диапазон значений варьируется в пределах 0–70, с ценой одного деления в 2.5 единицы. Чтобы определить истинный показатель, необходимо значение, на которое показывает стрелка, умножить на 100.
Дисплей. На нём отображается несколько видов индикации — значки, показывающее количество топлива, пробег машины и температуру охлаждающей жидкости, а также часы.
Спидометр. Указывает на скорость движения авто. Цена деления равняется 5 км/ч, а максимальный параметр составляет 200 км/ч;
Лампа, указывающая на включение противотуманного механизма;
Сигнальная лампочка, указывающая на незакрытую дверь;
Резервный индикатор;
Индикатор задних противотуманок;
Клавиша сброса пробега авто за сутки. Её активация происходит при более длительном нажатии.
Лампочка тормоза стояночного типа, а также символ, показывающий техническую исправность тормозной системы. Подсветка может гореть в случае включения зажигания, когда в системе очень низкий уровень тормозной жидкости;
Резервный светодиод у моделей, работающих на дизеле;
Индикатор перегрева мотора;
Знак кружок — указывает на блокировку двигателя. Он обозначает критичную ошибку в движке, если не гаснет через три секунды после зажигания.
Лампочки поворотников;
Индикатор уровня топлива, указывающий на критично низкий объем горючего;
Индикатор уровня масла;
Лампа, показывающая уровень заряда аккумулятора;
Лампа управления мотором;
Индикатор работы печки на обогрев заднего стекла;
Индикатор включения дальнего освещения;
Лампа работоспособности подушек безопасности переднего пассажира;
Индикатор, указывающий о не пристёгнутом ремне безопасности водителя;
Индикатор исправности подушек безопасности;
Лампа, показывающая исправность АБС;
Лампа включения ближнего света.

Другие особенности центральной панели:

Установка уровня подачи воздуха из кондиционера, системы вентиляции и отопителя — регулируется при помощи стандартных крутелок;
Указатель поворотов имеет 4 положения: два для поворотов, один для габаритов и второй — для включения света (ближнего и дальнего);
Большая кнопка оранжевого цвета — выключатель пожарной автомобильной сигнализации;

Рекомендуем: Рено Дастер: технические характеристики размеры — рассказываем развернуто

Основные элементы и детали, например, прикуриватель и пепельница, имеют стандартную комбинацию, характерную для всех Рено.

Дневные ходовые огни на Рено Дастер

Особенности и выбор оптимальных моделей

Ни одна из комплектаций автомобилей Рено Дастер не предусматривает наличия штатных фар ДХО, однако, такие аксессуары оригинального производства французской торговой марки Renault можно приобрести у официальных дилеров.

Последовательность монтажа

Перед монтажом ходовых огней на автомобиль Рено Дастер необходимо подробно изучить руководство по использованию и установке таких ламп. При этом размещаться они должны на строго регламентированном месте, поскольку некоторые модели допускают их размещение в различны местах передней части автомобиля, а некоторые только на решетке радиатора.

Место крепления огней должно быть тщательно очищено от загрязнений и пыли, а также обезжирено при помощи специальных веществ.

После того как фары дополнительного освещения прошли установку, необходимо перейти к их присоединению к электрической цепи автомобиля. Установка не требует специальных знаний в области монтажа электрических приборов и займет немного времени. Обе фары подключаются в параллельном порядке.

Правила, предъявляемые к работе ДХО

Не допускается их параллельная работа с фарами ближнего или дальнего света, а также противотуманными фарами. Более того, внедрение этих элементов ходового освещения должно предусматривать их автоматическое отключение при активации ламп ближнего света, габаритов или противотуманных фар Дастер.

При установке ДХО, мощность которых превышает показатель 5 Ватт, потребуется размещение дополнительного реле, которое обеспечит равномерное распределение токовой нагрузки в электрической сети модели Дастер.

Таким образом, разобравшись по этой инструкции и выполнив все работы по ней последовательно, можно установить ходовые огни на Рено Дастер без чьей-либо помощи.

Обновленный Duster: Y-образные ДХО и робот с двойным сцеплением

Речь, конечно же, не о нашем Дастере, а о его румынском собрате Dacia Duster, который появился в Европе на несколько лет раньше и настоятельно требовал обновления.

Dacia обновляет свой культовый кроссовер Duster: его дизайн претерпел изменения, особенно это касается фар и решетки радиатора. У автомобиля Y —образные дневные ходовые огни, перекликающиеся с последними моделями Sandero и Logan .

Обновленный Duster будет доступен в передне- и полноприводных версиях и получит автоматическую коробку передач EDC с двойным сцеплением.

У автомобиля новые 16- и 17-дюймовые колеса, они обладают лучшей аэродинамикой, чем предыдущие, и помогают полноприводной версии выделять на 5,8 грамма меньше CO ₂. Это стало возможным также благодаря чуть измененной форме заднего спойлера. Завершают изменения снаружи — хромированные вставки на решетке радиатора.

Внутри появилась новая информационно-развлекательная система с 8-дюймовым сенсорным экраном, и беспроводные Android Auto и Apple CarPlay , помимо обычной встроенной навигации. У автомобиля новая высокая центральная консоль с убирающимся подлокотником. Он отодвигается на 70 мм и на более дорогих версиях содержит пару USB —портов. Обивка сидений также полностью обновлена.

В салоне другие, более удобные подголовники. Они похожи на те, что установлены на Logan и Sandero , которые, в свою очередь, позаимствовали их у Clio последнего поколения.

Но, конечно же, самым важным изменением является 6-ступенчатая роботизированная коробка передач с двойным сцеплением. Однако новая EDC доступна только в сочетании с передним приводом и 150-сильным бензиновым мотором. Если вам нужен 4 x 4 с тем же мотором, придется довольствоваться обычной 6-ступенчатой механической коробкой передач.

На данный момент ничего не известно о гибридной трансмиссии, но клиенты из Европы могут выбрать Duster ECO — G 100, оснащенный 50-литровым баком для сжиженного газа ( LPG ), установленным там, где обычно располагается запаска.

В таком автомобиле увеличенный запас хода, при этом выбросы CO ₂ сокращены на 9,5% по сравнению с традиционным бензиновым двигателем.

Также автомобиль получил новый цвет — Arizona Orange.

Dacia будет продавать обновленный внедорожник в Европе с сентября 2023 года, пока со старым логотипом. Обновленный логотип бренда появится на серийных автомобилях во второй половине следующего года.

Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы “Специалисту по модернизации систем энергогенерации”

Обновленный Duster: Y-образные ДХО и робот с двойным сцеплением — журнал За рулем Процедура проводится в несколько этапов и начинается с того, что осветительные приборы крепятся на подготовленных для этого участках. Спрашивайте, я на связи!

Рено Логан замена лампочки ближнего света

Заводская блок-фара, применяемая в качестве головного осветительного прибора в модели Рено Логан, содержит в своей конструкции несколько ламп, отвечающих за:

активацию указателя поворота;
включение ближнего или дальнего света (тип «H-4»);
габаритную подсветку.

Как правило, обозначенные лампы на Рено Логан способны прослужит не более 2-х лет, после чего требуется замена лампы ближнего света. Операция не отличается какой-либо сложностью, однако ее выполнение, с целью избегания возможных незапланированных казусов, требует четкого следования конкретной инструкции.

Для того, чтобы была проведена замена лампы ближнего света на французском автомобиле Рено Логан применимы два варианта их исполнения.

Способ №1, являющийся «официальным»

Успешная замена лампы ближнего света, отвечающей за ближний свет, требует вооружиться таковым комплектом инструментов:

торцевыми головками («10-й» и «13-й» типоразмеры);
простыми ключами на «8» и «10»;
обычным удлинителем.

Производим нехитрые действия по демонтажу блок-фары.

Для этой цели отключаем «минус» от АКБ.
Выполняем процедуру снятия бампера Рено Логан и защитного чехла, служащего для прикрытия механизма корректора фар.
Отсоединяем трос корректора, после чего отвинчиваем болты фиксации непосредственно блок-фары.
Поддерживая световой прибор, аккуратно отводим его в сторону.
Отогнув фиксатор и сняв крышку, отсоединяем электрические колодки от соответствующих розеток на тыльной стороне корпуса блок-фары.
Вынимаем устройство и укладываем на подходящую поверхность, приняв меры по защите от механического повреждения лицевой пластиковой колбы.
Демонтируем крышку, после чего отжимаем и отводим фиксатор.
Исключив возможность прикосновения к колбе, вынимаем лампу.
Устанавливаем новый элемент и собираем все демонтированные ранее узлы на место.

Способ №2. «Упрощенный»

Демонтируем АКБ (при замене лампы на левой стороне).
Надавливаем на фиксатор и извлекаем крышку.
Отсоединяем электрическую колодку подводящих проводов.
Вынимаем резиновую уплотняющую манжету.
Размыкаем крючок совместно с фиксатором и, нажав на последний, отводим его, после чего извлекаем отработанную лампу.
Устанавливаем новый элемент и осуществляем сборку по обратному демонтажу алгоритму.

Процедуры по замене как левой, так и правой ламп идентичны.

Как выбрать «расходник»?

Если склониться к приобретению ламп, выдающих холодный свет, для Renault Logan то при дожде или в туман они будут не способны на обеспечение нормальной видимости.

Современный рынок переполнен продуктами для Рено Логан, работа которых реализована посредством различных технологий и принципов. Рассмотрим некоторые с целью определения потребительских качеств и недостатков. Главное чтобы замена лампочки ближнего света произошла на качественный долговечный продукт.

Накаливания

Наиболее простой и нетребовательный тип осветительных элементов. Основа конструктива – инертный газ, которым заполнена герметичная колба с интегрированными в нее электродами и вольфрамовой нитью.

Галогенные

Конструкция является усовершенствованной. В основу принципа функционирования положено добавление к инертному газу галогенов, что позволяет достичь хорошей светоотдачи. В качестве плюсов: улучшенная способность к освещению и сравнительно (с 1-м вариантом) больший ресурс.

Ксеноновые

Работа ксеноновой оптики на Renault Logan реализована на появлении электрического разряда между электродами, заключенными в колбу лампы. Иногда этот вид приборов именуют «газоразрядными». Существенный плюс – отсутствие вольфрамового элемента, а минусом является «кусающаяся» стоимость. Хотя стоит понимать, что при установке таких приборов вам не скоро потребуется замена лампочки ближнего света.

Светодиодные

Это наиболее мощные и ресурсоемкие варианты ламп для Renault Logan. Ввиду своей высокой стоимости данные приборы не получили пока широкого распространения в среде «Логановодов», однако вам с такими лампами не скоро потребуется замена лампочки ближнего света.

Регулировка фар тойота виш
Как снять фару марк 2 90
Омыватель фар ауди а4 б6 как включить
Постоянно горят стоп сигналы на фольксваген пассат
Блок управления стеклопакетом норма 1118 6512010 на ваз 11183 калина

Меняем лампу ближнего света на Рено Логан своими руками

Автомобиль Renault Logan всегда считался недорогим и надёжным в обслуживании транспортным средством. Большинство ремонтных работ на машине, можно выполнить своими силами, не затрачивая своё время и деньги для посещения специализированного автосервиса. И замена лампы ближнего света в блок-фаре, не стала тому исключением. Поэтому, воспользовавшись нашими советами, вы без особого труда совершите это небольшое техническое обслуживание своего любимого автомобиля!

Тип лампы (H4)

И предназначены они как для ближнего, так и дальнего света, так как они имеют две нити накаливания. Такой тип лампы удобен тем, что для полной ревизии головного света в автомобиле достаточно поменять всего 2 лампы. А вот самый существенный недостаток кроется в цене: такая лампа дороже «отдельных» H1 и H7.

Выбираем производителя лампы

Самые популярные и надёжные на сегодняшний день считаются лампы H4 фирмы Philips, Osram и Narva, но они также являются и самыми дорогими! На нашем портале накопилось немалое количество положительных отзывов об этих производителях, поэтому каждый автолюбитель должен самостоятельно для себя определить и отдать предпочтение тому или иному производителю исходя из своих материальных возможностей и технических потребностей.

Однако, стоит отметить лишь тот момент, что несмотря на абсолютно идентичную мощность в 55/60 Вт на лампах, некоторые производители в упаковке указывают обозначение + 3050%. Это значит, что данный продукт оснащен усиленным световым потоком, при котором потребуется наиболее точная настройка самой фары, чтобы не слепить водителей во встречном автомобильном потоке.

Замена лампы ближнего света

Итак, мы разобрались какие лампы вам необходимы, далее следует непосредственно процесс её замены. Менять лампочку мы будем на примере левой фары, так как замена сопряжена со снятием аккумулятора. На правой фаре лампочка меняется аналогично.

В первую очередь нам будет необходимо снять аккумулятор, для этого потребуется два ключа на 10 и на 8, чтобы снять клеммы с “+” и массы, а также торцевая головка на 13, чтобы демонтировать крепление самого аккумулятора (если оно имеется)

Особое внимание при этом стоит уделить тому, что сначала провода снимаются с массы “-”, а потом только с “+”

Аккумулятор будет мешать, но, если у Вас «точные руки и пальцы», можете попробовать без снятия

Снятие пластиковой заглушки

Необходимо снять колодку питания лампы

Замена габаритов или указателя поворота

Если у вас возникнет потребность в замене переднего указателя поворота или замене лампы габаритных огней, то стоит сказать, что их замена происходит куда более проще. Патрон лампы, которой требуется замена необходимо просто повернуть против часовой стрелки и вынуть сгоревший источник света.

На заметку!

Лампы ближнего и дальнего света, которые установлены в автомобиль – галогеновые. Это говорит о том, что трогать их колбы перед монтажом и эксплуатацией категорически не рекомендуется.

Поэтому, работы по монтажу стоит проводить в перчатках, а если такой возможности нет, то перед установкой лампы убедитесь в её чистоте.

Теперь вы сами знаете, что в таком деле, как замена лампочки, нет ничего сложного и весь процесс от начала и до завершения всех работ составил в пределах 15-20 минут, что позволяет проводить их просто на стоянке у своего дома.

Спасибо огромное за статью! Только что сама смогла устранить эту проблему , с которой не справился муж и отец, не желая искать информацию в интернете, а полагаясь на собственные умения((. Прочитав вашу статью я своими руками смогла все заменить!

Большое спасибо! Всё до безобразия просто.Первый раз за три года полез что- то менять сам, без «советчиков». Получилось! Буду в дальнейшем использовать ваши статьи, при обслуживании своей «ласточки».

Если тронули руками колбу галогенной лампы, просто дыхните на нее и протрите мягкой тканью без ворса. Все будет ОК.

Пользователь сказал cпасибо:

Там изложено все до копейки — проект полностью открыт для повторения и модернизации. Вкратце контроллер работает так: Плавно гаснут после остановки и истечения времени задержки тоже настраивается. При включении габаритов ДХО плавно гаснут. При отключении зажигания ДХО гаснут.

Можно настроить, чтобы ДХО зажигались на определенной скорости. Здесь распишу как установить сей контроллер на Sandero или родственные по проводке автомобили.

Для установки требуются минимальные знания электрооборудования транспортного средства. На полках магазинов автомобильных аксессуаров есть и дорогие комплекты. Их стоимость от рублей. Отличительная черта — наличие интеллектуального модуля. Он контролирует включение и отключение светодиодов.

Установку такого комплекта лучше проводить на специализированной станции техобслуживания. Установочный комплект дневных ходовых огней прямоугольной формы Ниже разберём подробно процесс установки ДХО на Renault Logan своими руками.

Будем модернизировать автомобиль по оптимальному варианту.

Установка В базовой комплектации французского автомобиля нет противотуманных фар, но в переднем бампере предусмотрено место для них.

Для Renault Logan идеально подойдёт корпус круглой формы. Базовая комплектация Рено Логан не предусматривает противотуманные фары. Так и должно быть!

Мой аккаунт

Что получится в случае ошибки: Допустим, диод будет включён в прямом направлении. Тогда при срабатывании габаритов возникнет короткое замыкание; Если диода не будет в схеме, то быстро окислятся контакты, коммутирующие цепь габаритов. Возможно, что диод внутри клеммника отсутствует.

Подойдёт деталь из серии 1NN Установить дневные ходовые огни на Рено Логан можно только с использованием реле. Его, по идее, можно заменить транзисторами.

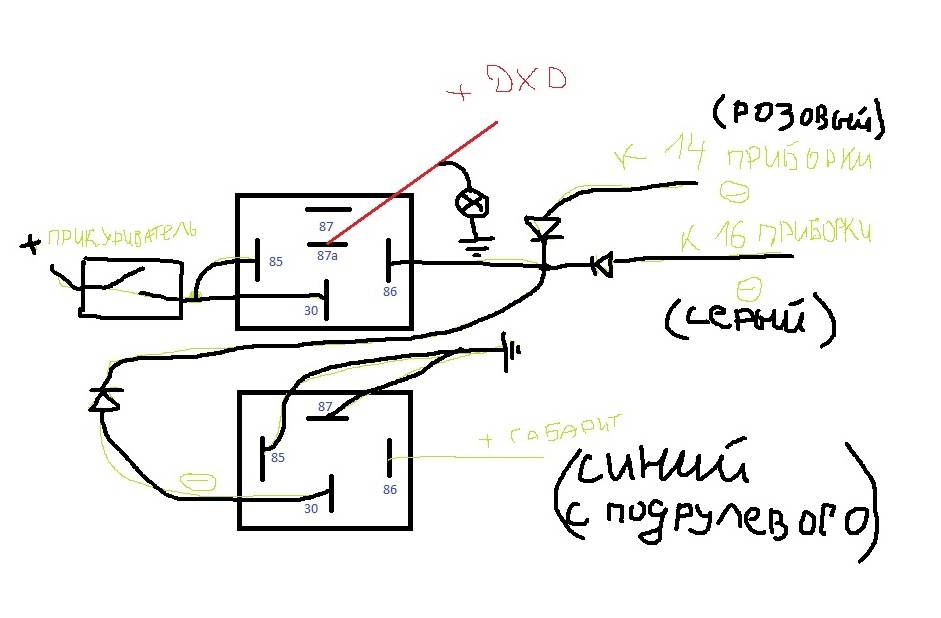

Но с ними всё будет ещё сложней! Подключаем четыре провода С назначением двух проводов из пяти мы определились выше.

Среди оставшихся трёх проводов найдите два, которые при срабатывании реле размыкаются.

Один из них любой подключают к боковой клемме реле K5. И конечно, реле K5 нужно будет вернуть на место.

Он нужен, чтобы подключиться к синему проводу, подводимому к лампе габарита. Смысл сказанного понятен из фото. Используйте любую из точек, обозначенных на чертеже.

Для каждого провода рекомендуется купить контактный лепесток М6. Финальный вариант простой схемы Если всё сделать, как сказано выше, будет реализована схема, как на фото.

Так вы улучшите влагоустойчивость и продлите время эксплуатации ДХО. Установите дневные огни в переднем бампере автомобиля.

Выполните подключение проводов ДХО к реле. Это наиболее распространённый способ инсталляции приспособлений на Рено Логан. Существуют и другие методы монтажа ДХО.

Например, некоторые автолюбители подключают дневные огни через подрулевой подключение дхо рено ближнего и дальнего света и замок зажигания. Такая установка не требует выключения ДХО вручную после включения фар. Кнопку отключения ходовых огней тоже размещают по-разному.

На этом все, спасибо за внимание. Кому нужно помочь в установке и советами, пишите, спрашивайте, буду рад подсказать что и. Всем удачи на дорогах

Её продукция имеет положительные отзывы, в наличие разные комплекты. Стоят они от до рублей

Всем удачи на дорогах. Её продукция имеет положительные отзывы, в наличие разные комплекты. Стоят они от до рублей.

Для установки требуются минимальные знания электрооборудования транспортного средства. Вариант класса люкс. На полках магазинов автомобильных аксессуаров есть и дорогие комплекты.

Установка ДХО на Renault Logan своими руками

Их стоимость от рублей. Отличительная черта — наличие интеллектуального модуля. Он контролирует включение и отключение светодиодов.

Установку такого комплекта лучше проводить на специализированной станции техобслуживания. В этом случае й контакт соединяют с лампой давления масла.

В остальном схемотехника дублируется. Обе схемы имеют общий недостаток. Их нельзя применять, если в габаритах установлены светодиоды.

Предохранители и реле монтажных блоков Рено Логан 1.4

Один монтажный блок с предохранителями, защищающими электрические цепи мощных потребителей (вентилятор радиатора, печки, блока управления ЭСУД и пр.) расположен в моторном отсеке за аккумуляторной батареей. Другой (с остальными предохранителями), с торцевой стороны панели приборов, со стороны левой водительской двери (см. фото выше).

Далее подробно о назначении предохранителей и реле монтажных блоков автомобиля Рено Логан с двигателем k7j 1,4 л без кондиционера, гидроусилителя и АБС.

Реле и предохранители монтажного блока в моторном отсеке

Реле Рено Логан
К1 — реле вентилятора отопителя
К2 — реле большой скорости вентилятора системы охлаждения на радиаторе (не предусмотрено в данной комплектации)
К3 — реле вентилятора системы охлаждения, на радиаторе
К4 — реле кондиционера (в данной комплектации отсутствует)
К5 — реле топливного насоса и катушки зажигания (модуля зажигания)
К6 — главное реле системы управления двигателем (ЭСУД)
К7 — реле насоса омывателя фар (в данной комплектации отсутствует)
К8 — реле противотуманных фар
1 — соединительная колодка проводов
Предохранители
F01 (60A) — цепи электропитания замка зажигания и потребителей, запитываемых от замка; переключателя наружного освещения
F02 (30A) — силовая цепь реле К3 вентилятора системы охлаждения
F03 (25А) — силовые цепи: реле К5 топливного насоса и катушки зажигания; главного реле К6 системы управления двигателем (ЭСУД)
F04 (5A) — цепи: постоянного питания блока управления (ЭБУ) системы управления двигателем; обмотки главного реле К6 системы управления двигателем
F05 (15A) — не используется
F06 (60A) — цепь электропитания блока предохранителей в салоне автомобиля
F07 (40A) — силовые цепи: реле К4 кондиционера; реле К3 вентилятора на радиаторе; реле К2 большой скорости вентилятора на автомобиле с кондиционером (отсутствует в данной комплектации)

Предохранители монтажного блока в салоне автомобиля

F01 (20A) — цепи реле очистителя ветрового стекла, обмотки реле обогрева заднего стекла
F02 (5A) — цепи: электропитание комбинации приборов; обмотки реле К5 топливного насоса и катушки зажигания; электропитания ЭБУ системы управления двигателем от замка зажигания
F03 (10А) — цепи: ламп сигналов торможения; лампы света заднего хода; омывателя ветрового стекла
F04 (10A) — цепи: блока управления подушками безопасности; ламп указателей поворота; диагностического разъема ЭСУД; катушки иммобилайзера
F09 (10A) — Цепи: ближний свет левой блок-фары; сигнализатор включения ближнего света в панели приборов; насос омывателя фар
F10 (10A) — ближний свет правой блок-фары
F11 (10A) — цепи: дальний свет левой блок-фары; сигнализатор включения дальнего света в панели приборов
F12 (10A) — дальний свет правой блок-фары
F14 (30A) — электростеклоподъемники передних дверей (нет в данной комплектации)
F17 (15A) — цепь звуковых сигналов
F18 (10A) — цепи: лампа габаритного света левой блок-фары; габарит левого-заднего фонаря; лампа освещения номерного знака; подсветка комбинации приборов и органов управления; зуммер коммутационного блока
F19 (10A) — цепи: габарит правой блок-фары, габарит правого заднего фонаря; лампа плафона освещения вещевого ящика
F20 (10A) — лампы включения противотуманного света в задних фонарях; сигнализатор включения заднего противотуманного света в панели приборов
F26
F27
F28 (15A) — цепи: лампа освещения салона; лампа плафона освещения багажника; питание магнитолы
F29 (15A) — цепи: аварийка; переключатели указателей поворота; прерывистый режим работы стеклоочистителей; центральный замок; диагностический разъем ЭСУД
F30 (20A) — силовая цепь центрального замка
F31 (15A) — цепь обмотки реле К8 противотуманных фар
F32 (30А) — силовая цепь реле обогрева заднего стекла
F36 (30A) — силовая цепь реле К1 вентилятора отопителя
F38 (10A) — цепи: прикуриватель; электропитание от замка зажигания магнитолы
F39 (30A) — цепь обмотки реле К1 электровентилятора отопителя
На крышке блока в салоне автомобиля изображена схема расположения предохранителей.

Примечания и дополнения

— В зависимости от полноты комплектации автомобиля Рено Логан количество предохранителей и реле в монтажных блоках увеличивается или уменьшается.

— Реле обогрева заднего стекла расположено не в монтажном блоке, а под панелью приборов, возле рулевой колонки.

Выбираем производителя

В заводском исполнении на Рено монтируются осветительные приборы компании Филлипс. Элементы в штатной установке показывают большой период эксплуатации – до 40 000 км пробега. После замены аналогичная деталь прослужит до 10 000 км.

Среди компаний, специализирующихся на производстве автомобильных огней типа H4, выделяются:

Philips;
Narva;
Osram;
Bosch;
Koito;
LynxAuto;
Тесла;
Маяк;
Диалуч.

Галогеновая оптика от этих производителей характеризуется высоким качеством и хорошими осветительными данными. Для ламп Renault Logan предусмотрена мощность 55/60 Вт. В отдельной комплектации может присутствовать техническая пометка +30/50%. Это маркировка обозначает усиление светового потока на определенное количество процентов.

Устанавливаем и подключаем дневные ходовые огни на Рено Логан своими руками

Устанавливая ДХО, учитывайте несколько моментов: Свет от вас везде и понятно. Буду бороться с вами. Выхожу на тропу войны. Не большое видео о работе ДХО. Разводку придётся делать самостоятельно. Стоимость варьируется от до рублей за комплект.

Для монтажа таких огней потребуются неплохие знания в устройстве электрики автомобиля. Также придётся докупать некоторые детали. В зависимости от модели и способов монтажа понадобится от одного до двух реле. Стоимость каждого — до 60 рублей. Бюджетный вариант, до 1 тыс.

Выбор этого варианта — крайняя мера. Такие ДХО часто перегорают из-за низкого качества производства.

Как установить ДХО на Рено Логан 1 и заменить лампу в них на Логан 2

Оптимальный вариант — средняя ценовая категория. Процесс монтажа такой системы рассмотрен ниже. Определившись с ценовой категорией, можно начать выбирать конфигурации фонарей.

Наиболее распространена рядная конфигурация светодиодов. Для Рено Логан в базовых комплектациях хорошо подойдут круглые ДХО с четырьмя диодами, расположенными квадратом. В базовых комплектациях не предусмотрены противотуманные фары, но места для их монтажа располагаются в бампере.

Круглые ДХО хорошо туда станут. Прежде всего нужно приобрести набор подсветки. Дхо своими руками на рено логан помнить нормативные требования по монтажу дневной подсветки. Высота должна составлять — мм от поверхности земли. Внешний край должен отстоять от габаритного на мм. Между внутренними краями должно быть расстояние минимум в мм при габаритной ширине ТС более мм, в противном случае его можно сократить.

Ниже рассматривается процесс монтажа дневных ходовых огней Логана без контрольного блока.

Установочный комплект дневных ходовых огней прямоугольной формы Ниже разберём подробно процесс установки ДХО на Renault Logan своими руками. Зажигание удобнее всего взять с желтого провода этого же разема, предварительно прозвонив, что во втором положении ключа на этом проводе появляется напряжение.

Направление включения диода остаётся обратным.

Провод массы контроллера DRL контакт подключаем на корпус, закрепив его в точке подключения массы с левой стороны подрулевой колонки.

Для удобства можно использовать вот такой наконечник. Провод с 1-го контакта DRL скорость подключаем к зеленому проводу контакт 22 левого разъема щитка приборов черный. Зажигание удобнее всего взять с желтого провода этого же разема, предварительно прозвонив, что во втором положении ключа на этом проводе появляется напряжение. Корпус контроллера DRL клеится на двухсторонний скотч к плоской площадке рулевой колонки, предварительно ее обезжирив.

Использование дополнительной оптики в первую очередь решает проблему безопасности движения на автомобильных дорогах. Авто с включёнными фарами заметнее, что помогает водителям лучше ориентироваться в дорожной обстановке и избежать дорожно-транспортного происшествия. Главное отличие ДХО от автомобильных фар — это использование светодиодов. Они долговечнее и экономнее. Конструктивно они выполняются по-разному.

Стоит ли ставить диодные?

Светодиодные источники света сейчас очень популярны среди автовладельцев. Современная промышленность выпускает полупроводниковые лампочки практически всех типоразмеров и с любыми цоколями. Имеет ли смысл заменить обычные лампочки накаливания на светодиодные в противотуманках?

Светодиодные источники света с цоколями H11 и H16

Производитель Рено Логан этого делать не рекомендует, но не указывает, по какой причине. Я довольно долго изучал этот вопрос и посетил множество автомобильных форумов. Вот небольшая подборка наиболее часто встречающихся отзывов и мнений:

Светодиодные очень экономичны и дольше служат.
После замены на светодиоды очень сложно, а чаще всего невозможно правильно отрегулировать световой пучок.
Светодиоды в ПТФ слепят встречных и абсолютно не освещают дорогу перед собственной машиной.
Светодиодные приборы не справляются со своей задачей – в снег, дождь или туман совершенно не улучшают видимость.
Мощности светодиодов с нужным цоколем не хватает для нормального освещения дороги в непогоду.
Если фара рассчитана на обычную лампочку, то установка в нее светодиодной запрещена законом (часть 3 статья 12.5 КоАП РФ).

Итак, один аргумент «за», пять «против». Я думаю, вывод однозначный: светодиоды для работы в противотуманных фонарях, рассчитанных на работу с лампой накаливания, не подходят. Если все же есть желание перейти на светодиоды, необходимо купить фары, рассчитанные на работу с полупроводниковыми источниками света. Только так можно рассчитывать на эффективность освещения и отсутствие конфликтов с сотрудниками ГИБДД.

Как подключить и установить ходовые огни Рено Логан
