Выбор предохранителя, оригинал и аналог
Таблица предохранителей Рено Логан 2 поколения, артикул и примерная стоимость:
| Артикул | Наименование | Цвет | Стоимость, руб. |
| 243809584R | Корпус блока | 1 900 | |
| 8200248099 | 25а | Серый | 350 |
| 7700410540 | maxi 40a | Оранжевый | 350 |
| 7700410541 | maxi 50а | Красный | 270 |
| 7700410542 | maxi 60a | Светло-синий | 180 |
| 7700410574 | mikro 10а | Красный | 90 |
| 7700410576 | mikro 20а | Жёлтый | 100 |
| 7700410577 | mikro 25a | Белый | |
| 7700410578 | mikro 30a | Белый, бежевый, зеленый | |
| 7700410572 | mikro 5а | Светло-коричневый | |
| 7700410550 | mini 15a | Светло-синий | |
| 7700410553 | mini 30а | Светло-синий | |
| 7700410548 | mini 7,5a | Коричневый | |
| 8200253921 | Реле 12в 40а | 2 700 | |
| 8200263342 | Реле 20а (п/т фары) | 2 300 | |
| 7700844253 | Реле вентилятора, 12v40а | Желтый | 400 |
| 7700414484 | Реле стартера, 20а | Черный | 1 000 |
Профилактические мероприятия
Если отсутствует желание безпрерывно запасаться тоннами наборов предохранителей, следует применить стратегию противодействия их частым поломкам.
- Первым и более всераспространенным способом является, когда предохранители на аналог с большей мощностью. Мастерами рекомендуется использовать устройства с силой в 15А. Возможность перегорания минимизируется, а причинение вреда бортовой сети не происходит.
- 2-ой мерой будет корректность подбора устройства. На упаковочных тарах самых неоднозначных изделий обозначена потребляемая ими мощность. Отлично, если у их находится собственный элемент. Для предотвращения перегорания пристально читаем свойства намеченного к покупке устройства. Это более обычное действие по сопоставлению с выкорчевыванием предохранителя из посадочного гнезда.
- В-3-х, требуется верно подсоединять штекер. Из-за его несоответствия конструктивным особенностям гнезда, появляются выше обозначенные трудности.
Для обеспечения корректного подсоединения размещение контактов должно быть горизонтальным, но не вертикальным (т. е. по краям, но никак вверху и понизу). Такое действие дозволит исключить оплавление клемм в машине Рено Логан.
READ Как снять фару на Prado 150
Если неисправность все таки свершилась и предохранители пришли в негодность, то тут единственным выходом будет подмена. Процедура очень ординарна. Для того, чтоб извлечь предохранители из посадочного гнезда довольно будет поддеть плоско-профильной отверткой.
Предохранители Рено Сандеро схема, блок предохранителей
Предохранители и реле монтажных блоков Рено Логан 1.4
Один монтажный блок с предохранителями, защищающими электрические цепи мощных потребителей (вентилятор радиатора, печки, блока управления ЭСУД и пр.) расположен в моторном отсеке за аккумуляторной батареей. Другой (с остальными предохранителями), с торцевой стороны панели приборов, со стороны левой водительской двери (см. фото выше).
Далее подробно о назначении предохранителей и реле монтажных блоков автомобиля Рено Логан с двигателем k7j 1,4 л без кондиционера, гидроусилителя и АБС.
Реле и предохранители монтажного блока в моторном отсеке
Реле Рено Логан
К2 — реле большой скорости вентилятора системы охлаждения на радиаторе (не предусмотрено в данной комплектации)
К3 — реле вентилятора системы охлаждения, на радиаторе
К4 — реле кондиционера (в данной комплектации отсутствует)
К5 — реле топливного насоса и катушки зажигания (модуля зажигания)
К6 — главное реле системы управления двигателем (ЭСУД)
К7 — реле насоса омывателя фар (в данной комплектации отсутствует)
К8 — реле противотуманных фар
1 — соединительная колодка проводов
Предохранители
F01 (60A) — цепи электропитания замка зажигания и потребителей, запитываемых от замка; переключателя наружного освещения
F02 (30A) — силовая цепь реле К3 вентилятора системы охлаждения
F03 (25А) — силовые цепи: реле К5 топливного насоса и катушки зажигания; главного реле К6 системы управления двигателем (ЭСУД)
F04 (5A) — цепи: постоянного питания блока управления (ЭБУ) системы управления двигателем; обмотки главного реле К6 системы управления двигателем
F06 (60A) — цепь электропитания блока предохранителей в салоне автомобиля
F07 (40A) — силовые цепи: реле К4 кондиционера; реле К3 вентилятора на радиаторе; реле К2 большой скорости вентилятора на автомобиле с кондиционером (отсутствует в данной комплектации)
Предохранители монтажного блока в салоне автомобиля
F01 (20A) — цепи реле очистителя ветрового стекла, обмотки реле обогрева заднего стекла
F02 (5A) — цепи: электропитание комбинации приборов; обмотки реле К5 топливного насоса и катушки зажигания; электропитания ЭБУ системы управления двигателем от замка зажигания
F03 (10А) — цепи: ламп сигналов торможения; лампы света заднего хода; омывателя ветрового стекла
F04 (10A) — цепи: блока управления подушками безопасности; ламп указателей поворота; диагностического разъема ЭСУД; катушки иммобилайзера
F09 (10A) — Цепи: ближний свет левой блок-фары; сигнализатор включения ближнего света в панели приборов; насос омывателя фар
F10 (10A) — ближний свет правой блок-фары
F11 (10A) — цепи: дальний свет левой блок-фары; сигнализатор включения дальнего света в панели приборов
F12 (10A) — дальний свет правой блок-фары
F14 (30A) — электростеклоподъемники передних дверей (нет в данной комплектации)
F17 (15A) — цепь звуковых сигналов
F18 (10A) — цепи: лампа габаритного света левой блок-фары; габарит левого-заднего фонаря; лампа освещения номерного знака; подсветка комбинации приборов и органов управления; зуммер коммутационного блока
F19 (10A) — цепи: габарит правой блок-фары, габарит правого заднего фонаря; лампа плафона освещения вещевого ящика
F20 (10A) — лампы включения противотуманного света в задних фонарях; сигнализатор включения заднего противотуманного света в панели приборов
F28 (15A) — цепи: лампа освещения салона; лампа плафона освещения багажника; питание магнитолы
F29 (15A) — цепи: аварийка; переключатели указателей поворота; прерывистый режим работы стеклоочистителей; центральный замок; диагностический разъем ЭСУД
F30 (20A) — силовая цепь центрального замка
F31 (15A) — цепь обмотки реле К8 противотуманных фар
F32 (30А) — силовая цепь реле обогрева заднего стекла
F36 (30A) — силовая цепь реле К1 вентилятора отопителя
F38 (10A) — цепи: прикуриватель; электропитание от замка зажигания магнитолы
F39 (30A) — цепь обмотки реле К1 электровентилятора отопителя
На крышке блока в салоне автомобиля изображена схема расположения предохранителей.
Примечания и дополнения
— В зависимости от полноты комплектации автомобиля Рено Логан количество предохранителей и реле в монтажных блоках увеличивается или уменьшается.
— Реле обогрева заднего стекла расположено не в монтажном блоке, а под панелью приборов, возле рулевой колонки.
Блок в салоне
Он расположен в левом торце приборной панели и закрыт крышкой.
На ее обороте находятся: схема расположения предохранителей в Renault Logan 1, пластмассовый пинцет и 4 запасных предохранителя номиналами 5, 10, 15, 30 ампер. Реле в салоне нет. Расшифровка схемы приведена в таблице ниже.

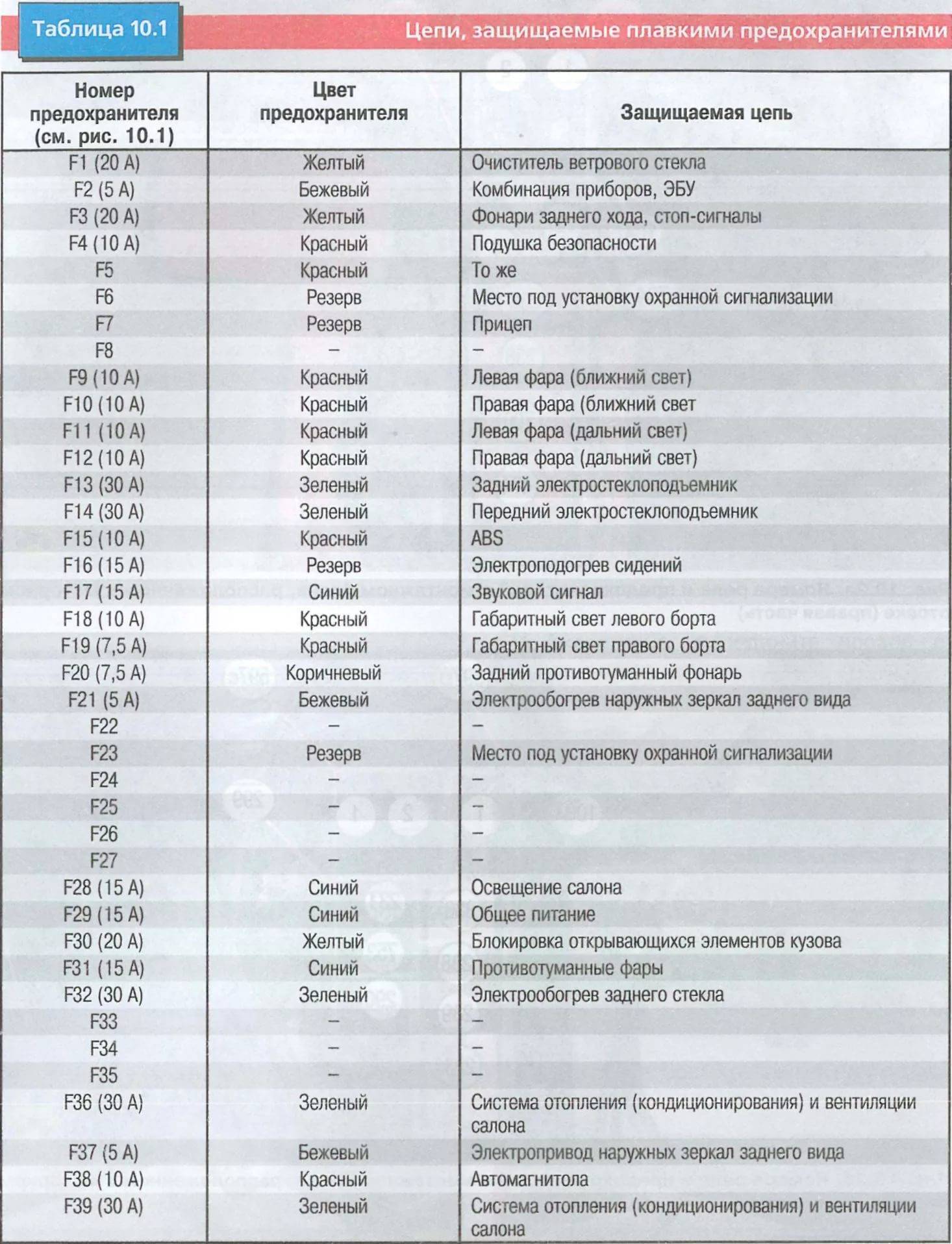

| Обозначение предохранителя | Номинал, А | Защищаемые элементы |
| F01 | 20 | Очиститель ветрового стекла; Обогрев заднего стекла |
| F02 | 5 | Электропитание комбинации приборов; Топливный насос и катушки зажигания; Электропитание ЭБУ двигателя от замка зажигания |
| F03 | 20 | Стоп-сигналы; Фонари заднего хода; Омыватель ветрового стекла |
| F04 | 10 | ЭБУ подушками безопасности; Поворотники; Диагностический разъем системы управления двигателем; Катушки иммобилайзера |
| F05-F08 | – | Резерв |
| F09 | 10 | Ближний свет (левая сторона); Сигнализатор включения ближнего света на щитке приборов; Насос омывателя фар |
| F10 | 10 | Ближний свет (правая сторона) |
| F11 | 10 | Дальний свет (левая сторона); Сигнализатор включения дальнего света на щитке приборов |
| F12 | 10 | Дальний свет (правая сторона) |
| F13 | 30 | Электростеклоподъемники задних дверей |
| F14 | 30 | Электростеклоподъемники передних дверей |
| F15 | 10 | ЭБУ АБС |
| F16 | 15 | Выключатель обогрева сидений водителя и пассажира |
| F17 | 15 | Звуковой сигнал |
| F18 | 10 | Габаритные огни: левая сторона; Освещение номерного знака; Подсветка: комбинации приборов, органов управления на панели приборов, консоли и облицовке туннеля пола; Зуммера коммутационного блока |
| F19 | 7.5 | Габаритные огни: правая сторона; Освещение вещевого ящика |
| F20 | 7.5 | Лампы и сигнализатор включения заднего противотуманного фонаря |
| F21 | 5 | Обогрев наружных зеркал заднего вида |
| F22 – F23 | – | Резерв |
| F24 | 5 | Электронасос усилителя рулевого управления |
| F25 | 5 | Система впрыска ПГБН |
| F26 | 5 | ЭБУ подушек безопасности и преднатяжителей ремней безопасности |
| F27 | 20 | Электродвигатель заднего стеклоочистителя; Переключатель стеклоочистителя-стеклоомывателя; Насос омывателя фар; Выключатель фонаря заднего хода |
| F28 | 15 | Лампы освещения салона, багажника; Постоянное электропитание головного устройства звуковоспроизведения |
| F29 | 15 | Выключатель аварийной сигнализации; Переключатель указателей поворотов; Прерывистый режим работы очистителя ветрового стекла; Центральный замок; Диагностический разъем ЭБУД |
| F30 | 20 | Силовая цепь центрального замка |
| F31 | 15 | Противотуманные фары |
| F32 | 30 | Обогрев заднего стекла |
| F36 | 30 | Вентилятор отопителя |
| F37 | 5 | Электропривод наружных зеркал заднего вида |
| F38 | 10 | Прикуриватель; Электропитание головного устройства звуковоспроизведения от замка зажигания |
| F39 | 30 | Вентилятор отопителя |
Предохранители и реле Рено Логан 2 (с 2014 года)
Основной блок в «Рено-Логан» первого поколения
Находится в подкапотном пространстве рядом с аккумуляторной батареей. В его состав входит 6 ПП различного номинала и 8 реле. ПП маркируются буквами F, реле – K. На картинке БП обозначен цифрой 13:
- Схема БП выглядит так:
- Чтобы понять, какой элемент требует замены, нужно знать, который из них включен в цепь неработающего прибора. В БП «Рено-Логан» 1 это:
- Реле отвечают за защиту следующих приборов:
Узел расположен со стороны левого торца приборной панели (торпеды). Чтобы получить доступ к БП, нужно будет открыть водительскую дверь и снять крышку, отжав защелки. На крышке изображена электрическая схема, на которую нанесены условные обозначения защищаемых элементов, а также пинцет и запасные предохранители. В БП находится 39 предохранителей с маркировкой F. Схема БП:
- Его действительное изображение:
- Приборы, за которые отвечают ПП в дополнительном блоке:
- В скобках значатся номинальные токи для каждого из ПП.
Основной блок «Рено-Логан» второго поколения
Расположен он там же, где и у автомобилей первого поколения – под капотом рядом с аккумулятором. Крышка держится на двух защелках. На ее обратной стороне (так же, как и в «Рено-Логане» предыдущего поколения) находится схема БП.
- Схема основного БП:
- Внутри находится 13 ПП с маркировкой Ef, 5 реле (Er) и один диод D1. Предохранители в БП отвечают за следующие приборы:
- Второй столбик таблицы показывает на какие токи рассчитаны ПП.
- Реле в монтажном БП отвечают за:
- левый элемент обогрева лобового стекла;
- правый элемент обогрева лобового стекла;
- топливный насос;
- компрессор системы кондиционирования воздуха, если данная опция предусмотрена комплектацией, или вентилятор при его малых скоростях (при отсутствии кондиционера);
- электронный блок управления двигателем.
Дополнительный блок «Рено-Логан» второго поколения
Расположение этого блока не отличается от «Логанов» первого поколения: в торце приборной панели. Чтобы открыть крышку, придется ее чем-нибудь поддеть.
- В узле находится 39 предохранителей с маркировкой F и два реле, обозначенные R. Схема дополнительного БП для «Рено-Логан» 2:
- Плавкие предохранители отвечают за работу следующих приборов:
- Реле R1 защищает за систему кондиционирования и обогрева воздуха в салоне, а R2 – систему обогрева заднего стекла «Рено-Логан»2.
Замена блока предохранителей
Возможно, вам пригодится информация о том, как заменить весь блок целиком. Это бывает целесообразно в тех случаях, когда ПП начинают сгорать один за другим. В процессе замены нет ничего сложного. Для начала заглушите автомобиль и отключите обе клеммы аккумулятора. Далее, открутите болты крепления и выньте деталь из моторного отсека.
Совет! Прежде чем демонтировать узел, промаркируйте провода, которые были к нему подключены, во избежание путаницы.
Теперь остается только поставить новый узел, подключить к нему провода и прикрутить его на место. Замена БП «Рено-Логан» окончена. Если у вас остались вопросы по замене предохранителей на «Рено-Логан», посмотрите данное видео:
Замена и ремонт деталей монтажного блока
Подобные узлы на современных автомобилях делаются необслуживаемыми. Блочная конструкция не подразумевает возможности ремонта или замены отдельных частей.
Логан не заводится, перегорает предохранитель f19
Если постоянно горит 9 вставка – проблема скрывается в работе модуля АБС. Устройство запитано отдельно от общей магистрали. При этом, управление модулем происходит через ЭБУ. Головной блок видит, что механизм поврежден (отключен) и не дает запустить силовую установку.
При подобной проблеме следует тщательно проверить все провода и датчики системы.
Не заводится стартер, не крутит, реле щелкает
Самыми распространенными причинами являются.
- Износ щеток стартера. Когда нет питания – устройство работать не будет.
- Поломка бендикса или втягиваюшего реле.
- Отошел или окислился силовой провод, что препятствует нормальному прохождению электричества.
- Повреждены обмотки мотора.
Изначально следует показать машину проверенному мастеру для диагностики. .
Led на Логан, обманка из реле
Когда пользователь хочет установить на машину новый, диодный свет, часто возникают проблемы с работой обновленной оптики. При постоянном мерцании диода или прочих неприятностях следует понимать, что сопротивление и принцип действия диода отличается от классической системы.
Решается проблема просто. Для исправления «бага» требуется врезать в проводку обычную релюшку. Как это сделать указано на схеме.
Неисправности лампы стоп сигнала
Вид на дополнительный стоп-сигнал из салона автомобиля
Если вы решили начинать или продолжать движение на автомобиле, когда неисправны лампы стоп сигналов — это значит подвергать не только себя, но и всех остальных участников движения опасности. Поэтому за лампами следует осуществлять периодический контроль и обслуживание.
Среди неполадок чаще всего встречаются такие случаи:
- Во время торможения не работает лампа стоп сигнала, с одной стороны.
- Во время торможения не работают лампы стоп сигналов с двух сторон.
- Не работает дополнительный фонарь сигнала освещения
Способы диагностики и ремонта
Так как функционирование и работоспособность этих элементов наружного освещения напрямую зависит от работоспособности электрической сети автомобиля, то на ее состояние необходимо обращать не последнее внимание. Если на вашем автомобиле перестали работать сразу все фонари стоп сигнала, причиной этому чаще всего становится выход из строя предохранителя F3 (для прохождения тока с силой не более 20А) расположенный в блоке предохранителей салона Рено Логан. Если на вашем автомобиле перестали работать сразу все фонари стоп сигнала, причиной этому чаще всего становится выход из строя предохранителя F3 (для прохождения тока с силой не более 20А) расположенный в блоке предохранителей салона Рено Логан
Если на вашем автомобиле перестали работать сразу все фонари стоп сигнала, причиной этому чаще всего становится выход из строя предохранителя F3 (для прохождения тока с силой не более 20А) расположенный в блоке предохранителей салона Рено Логан.
Расположение необходимого нам предохранителя отмечено красным маркером.
Этот элемент входит в прямую цепь подачи питания на стоп сигналы. Проверить исправность цепи можно с помощью заведомо исправного предохранителя или при помощи тестера (мультиметра). Если такие манипуляции не принесли необходимого результата, и фонари по-прежнему не работают, то поиски неисправности нужно продолжить. Следующим шагом в ремонте будет проверка проводки на факты обрыва или перетирания провода в цепи.
Далее, элемент который также может стать причиной неисправности — выключатель лампы стоп на Рено Логан, который установлен на кронштейне с педалями. Для более эффективной диагностики, его лучше всего снять с посадочного места. Такая работа проводится в следующем порядке:
- Так как цепь этого датчика постоянно находится под напряжением, следует отключить минусовую клемму от аккумуляторной батареи.
- Далее снимаем разъем с проводами.
- Для того чтобы вытащить его с места фиксации, нужно повернуть корпус датчика на 90 градусов и медленно тянем его на себя, пока он не окажется полностью демонтирован.
Чтобы проверить датчик можно воспользоваться тестером и измерить его сопротивление, либо подключить заведомо исправный датчик. Проверка прибора тестером проводится очень легко, провода тестера подключаем к разъёмам датчика, и с помощью рук воздействуем на выступающий шток. Исправный прибор таким образом покажет свою функциональность, сломанный же необходимо заменить.
Следующим шагом будет проверка поступления напряжения сети к исправному датчику. Обратно подключаем в сеть аккумуляторную батарею и с помощью оборудования проверяем напряжение в клеммах датчика. В случае положительного результата, собираем все в обратном порядке и приступаем к непосредственной диагностике и замене ламп стоп-сигналов.
Оригинал или аналог
Беря в учет исключительно элементы – нет разницы в используемых предохранителях. На авто устанавливаются вставки единого образца.
Если дело касается реле, одна половина представляет собой общепринятые устройства. Вторая версия используется только на описываемом авто. Для примера можно взять реле вентилятора. Оригинал продается под артикулом 20240041. Если деталь перегорела или повреждена, ее можно заменить сторонним аналогом. Единственной разницей будет качество производства – аналоги обычно менее долговечные.
Снять и заменить блок предохранителей
Следует придерживаться простого алгоритма действий.
- Надежно закрепить машину в устойчивом положении.
- Отключить силовые жилы от аккумулятора.
- Снять крышку монтажника, используя подходящий инструмент.
- Освободить крепления устройства и вынуть его с посадочного места.
- Отсоединить от блока контактные клеммы проводов, после этого деталь можно полностью снять с машины.
Как снимаются блоки можно посмотреть на видео.
Замена предохранителей
Периодически один или несколько элементов в машине перегорает и требуется их замена. Поломка считается нормой, если происходит единично, без повторений. При обслуживании авто рекомендуется замену выполнять специальным пинцетом или щипцами. Вынимать вставку из гнезда руками запрещено.
Также следует придерживаться номинала элемента. Если в гнезде ставится предохранитель на 25 ампер, монтировать на его место деталь с отличающейся маркировкой категорически запрещается.
Диагностика бензонасоса
Чтобы не прогадать с покупкой новой детали, стоит быть уверенным, что не работает именно бензонасос. Для этого придётся провести ряд диагностических операций. Итак, приступим:
- Первой диагностической операцией будет простое включение замка зажигания. Если повернуть ключ в положение №2, то бензонасос создаст определенный звук, который будет слышно. Если он не появился, то точно причина в нем.
- Следующим этапом становится исследование предохранителей и реле. Исследовать предохранитель (F02 (5 A)), который отвечает за работу бензонасоса, и определить его работоспособность. В случае необходимости сменить. Расположение предохранителей в основном блоке
- Теперь следует провести диагностику реле. Для этого необходимо повернуть несколько раз ключ зажигания, если оно щелкает, то все хорошо. Через диагностические программы которые работают через разъём проверить реле не удастся.
- Если все вышеупомянутые элементы целы, то бензонасос – «мёртв» и подлежит замене.
Предохранители Рено Сандеро схема и где находятся
Блоки с предохранителями и реле в моторном отсеке
В Renault Logan первого поколения устанавливалось два варианта монтажных блоков: сборный (машины, собранные до 17.05.2005) и единый (машины, собранные с 17.05.2005 до 2013 года).
Вариант 1
Он собран из 11 малых блоков и разделен на две части, закрепленные по краям аккумуляторной батареи. Схема расположения предохранителей и их расшифровка приведены на фото и в таблице ниже.
Предохранители
| Обозначение малого блока | Обозначение элемента | Номинал, А | Защищаемая/обслуживаемая цепь |
| 597А | F1 | 60 | Охранная сигнализация; Переключатель наружного освещения; Освещения дневного движения |
| F2 | 60 | Переключатель наружного освещения; Монтажный блок в салоне | |
| 597В | F1 | 30 | Питание платы реле |
| F2 | 25 | Система впрыска | |
| F3 | 5 | Система впрыска и ее ЭБУ | |
| 597С | F1 | 50 | ABS |
| F2 | 25 | ABS | |
| 597D | F1 | 40 | Большая скорость вращения электровентилятора, плата реле |
Реле
| Обозначение малого блока | Обозначение элемента | Защищаемая/обслуживаемая цепь |
| 299 | 231 | Противотуманные фары |
| 753 | Насос омывателя фар | |
| 784 | 474 | Включение компрессора кондиционера |
| 700 | Малая скорость вращения электровентилятора | |
| 1034 | 288 | Освещение дневного движения |
| 289 | ||
| 290 | ||
| 1047 | 236 | Топливный насос |
| 238 | Блокировка впрыска | |
| Прочее (отдельные реле) | 233 | Вентилятор отопителя |
| 236 | Большая скорость вращения электровентилятора |
Блок установлен в выемке между левой амортизационной стойкой и фарой.
Предохранители
| Обозначение | Номинал, А | Защищаемая цепь |
| F1 | 60 | Замок зажигания и все потребители, запитываемые от замка; Переключатель наружного освещения |
| F2 | 30 | Вентилятор системы охлаждения (на автомобиле без кондиционера) |
| F3 | 25 | Топливный насос и катушки зажигания; Система управления двигателем |
| F4 | 5 | Постоянное электропитание ЭБУ системы управления двигателем |
| F5 | 15 | Не используется |
| F6 | 60 | Салонный монтажный блок |
| F7 | 40 | Силовые цепи: реле К4 кондиционера; реле К3 малой скорости вентилятора системы охлаждения (на автомобиле с кондиционером); реле К2 большой скорости вентилятора системы охлаждения (на автомобиле с кондиционером) |
| F8 | 25 | Цепи ЭБУ АБС |
| F9 | 50 | Цепи ЭБУ АБС |
Реле
| Обозначение | Обслуживаемый потребитель |
| К1 | Электродвигатель вентилятора отопителя |
| К2 | Электродвигатель вентилятора системы охлаждения |
| КЗ | Электродвигатель вентилятора системы охлаждения (для автомобиля с кондиционером — через резистор) |
| К4 | Электромагнитная муфта компрессора кондиционера |
| К5 | Топливный насос и катушка зажигания |
| К6 | Датчик концентрации кислорода (цепь подогрева); Датчик скорости; Топливные форсунки; Электромагнитный клапан продувки адсорбера; Обмотки реле К2, К3, К4 |
| К7 (опция) | Насос омывателя фар |
| К8 | Лампы противотуманных фар |
О мерах в плане безопасности
Назначение и расположение элементов в авто до 2015 года
Предохранители и реле в салоне
Основной блок находится с левой стороны в панели приборов, за защитной крышкой, на обратной стороне которой, нанесена актуальная схема с описанием предохранителей.
Фотография
Схема реле
Обозначение реле
- Распределительное реле после замка зажигания
- Реле обогрева заднего стекла
- Реле передних противотуманных фар
- Реле день/ночь
- Зуммер о не выключенном освещении
- Реле очистителя заднего стекла
- Реле очистителя лобового стекла
- Реле указателей поворота и аварийной сигнализации
- Реле блокировки от детей
- Реле стеклоподъемников
Схема предохранителей
Описание предохранителей
- 40 Правый передний стеклоподъемник
- 40 Обогреватель заднего стекла
- 40 Левый передний стеклоподъемник
- 40 Система кондиционирования воздуха
- 25 Электрическая блокировка дверей
- 10 Указатели поворота, аварийная световая сигнализация
- 20 Стеклоочиститель ветрового стекла
- 25 Память положения регулировок оборудования
- 10 Габаритное освещение, реостат освещения, подсветка панели приборов и вещевого ящика, управление светом фар
- 10 Левее габаритное освещение, освещение прикуриватель, радио, селектор автоматической коробки передач, управление обогревателем
- 20 Вентиляторы радиатора
- 15 Система кондиционирования воздуха
- 10 Зеркало с электрическим приводом, аварийная световая сигнализация, задний фонарь
- 10 Обогреватель зеркал заднего вида
- 15 Левый указатель поворота, корректор фар
- 15 Правый указатель поворота
- 15 Правая фара
- 15 Левая фара
- 15 Стеклоочиститель заднего стекла, обогреватель заднего стекла, вентилятор отопителя, внутреннее освещение заднее освещение, контрольная лампа селектора автоматической коробки передач
- 20 Прикуриватель
- 15 Подвеска с электронным управлением
- 25 Стеклоомыватель ветрового стекла
- 7.5 Аксессуары
- 10 Стоп-сигналы, прерыватель указателей поворота, регулятор скорости
- 30 Регулировка положения спинки сидения и подголовника переднего пассажира
- 5 Усилитель рулевого управления
- 20 Защита функционирования двигателя
- 10 ABS
- 5 Автоматическая коробка передач, фонари света заднего хода
- 10 Панель приборов, дополнительное реле, переключатель 4х4, переключатель S
- 30 Регулировка положения правого заднего сидения
- 30 Регулировка положения левого заднего сидения
- 30 Регулировка положения подушки сидения переднею пассажира
- 25 Люк, обогрев сидений, сидение ergo malic
- 10 Часы, звуковой сигнал, синтезатор речи
- 25 Звуковой предупреждения, блок сигнализации
- 15 Внутреннее освещение, электрическое управление замками дверей, зеркало заднего вида
- 25 Противотуманные фары
- 15 Управление радиоприемником и телефоном
- 10 Противотуманные фонари
Сейчас читают: Рено Логан: замена масла в двигателе
Как работает прикуриватель?
О мерах в плане безопасности
Блок предохранителей предназначается для предотвращения появления пожароопасной ситуации, которая возникает по причине замыкания в электросети авто Рено Логан. Даже наличие блока не позволяет быть стопроцентно застрахованным от неприятности.
В числе наиболее распространенных факторов, вызывающих пожар, присутствует выход со строя прикуривателя ввиду халатности при обращении с ним. Чтобы предотвратить подобную аварийную ситуацию потребуется:
- тщательным образом знакомиться с особенностями инструкций к подключаемым приборам (наиболее опасны преобразователи напряжения бортовой сети в 220В);
- приобретать исключительно качественные предохранители и реле;
- правильно выбирать штекер, что обеспечит его плотную посадку внутри гнезда питания и исключит самопроизвольное выпадение в условиях сильной тряски;
- питающий устройство кабель не должен подвергаться натяжке, что позволит штекеру удерживаться в гнезде;
- настоятельно рекомендуется не оставлять включенными приборы без присмотра в тех случаях, когда при отключении зажигания гнездо прикуривателя не обесточивается в машине Renault Logan.
