Подключение адаптера OBD-II
OBD-II — это стандартизированный протокол для всех авто, созданных с 1996 года. Он используется для передачи информации с компьютера машины на специальные считыватели кодов и другие диагностические инструменты. Используя правильный переходник, данные от порта OBD-II можно перенести в телефон с помощью Bluetooth.
Такие адаптеры можно купить в российских магазинах за 1500 рублей или примерно за 10 долларов на Amazon, также можно использовать устройства типа ELM327 с eBay, которое стоит всего 4 доллара. Без необходимости искать конкретную модель. Достаточно убедиться, что адаптер поддерживает работу с Bluetooth и OBD или OBD-II. Этот вопрос можно задать продавцу или посмотреть сведения в интернете.
Купив адаптер, его нужно подключить к диагностическому порту автомобиля. Найти нужный разъем иногда бывает сложно. Он должен быть где-то под рулевым колесом со стороны водителя, но если вы не можете найти порт, сервис ODB Port Location поможет вам в этом.
Renault Duster диагностика, коды ошибок и методы их устранения
Автомобили Renault Duster оснащены бортовым процессором, позволяющим контролировать состояние электрической цепи отдельных узлов и состояние датчиков. Критические неисправности отображаются светящимися индикаторами на табло приборной доски.
Интегрированная цифровая система позволяет провести тестирование некоторых элементов посредством тестового режима. Полная информация об имеющихся неисправностях может быть получена с помощью внешних мобильных устройств или стационарного диагностического оборудования.
Новые планшеты 10″ помогут найти нужную информацию, куда бы Вы не поехали. А также чтобы всегда быть на связи.
Как выбрать сканер ELM327
При покупке адаптера диагностики автомобиля важно учитывать три основных момента. Первый – тип подключения
Есть несколько видов сканеров ELM327 с разными входными разъемами. Самые распространенные из них: Bluetooth, Wi-Fi и USB. Отличаются интерфейсы подключения не только типом соединения, но и совместимостью со смартфонами и компьютерами. В остальном возможности идентичны.
Во-вторых, при выборе адаптера ELM327 стоит обратить внимание на версию прошивки. Программное обеспечение устройств регулярно обновляется
Новые сканеры продаются с версией ПО 2.2. Тем не менее, устройства с более старой прошивкой 1.5 и 2.1 работают лучше и имеют больше протоколов связи.
Не менее важен и тип диагностического разъема автомобиля. У старых и отечественных машин он имеет колодки стандартов, которые несовместимы со сканером ELM327. Подключить к ним устройство напрямую не получится. В этом случае придется купить специальный переходник.
ELM327 программы для Android устройств (смартфон или планшет)
С помощью этих программ Вы сможете провести полноценную диагностику Вашего автомобиля используя elm327 адаптер и Ваш смартфон или планшет на базе android. Эти elm327 программы для android поддерживают как bluetooth, так и wi-fi адаптеры. Вместе с описанием программы есть ссылка на скачивание программы с официального сайта Google Play, поэтому Вы можете быть уверены в безопасности Вашего устройства. Так же Вы можете установить её просто набрав название программы в поиске Google Play Вашего устройства.
Torque
Самая популярная elm327 программа для android. Универсальная и очень функциональная, отлично работает со всеми марками автомобилей. Есть бесплатная и платная версия программы, отличающиеся по функционалу.
Работает с адаптерами: Bluetooth, Wi-Fi
OpenDiag Mobile
Очень удобная программа для диагностики автомобилей Российского производства с отличными возможностями. OpenDiag Mobile – бесплатная и имеет понятных русский интерфейс.
Работает с адаптерами: Bluetooth, Wi-Fi, USB
ScanMaster Lite
Отличная универсальная программа подходящая для огромного количества марок. Есть русский интерфейс и необходимый набор функций. Программа ScanMaster Lite – определённо из разряда рекомендованных.
Работает с адаптерами: Bluetooth, Wi-Fi
DashCommand
Так же достаточно неплохая и популярная программа с хорошим набором функций и поддержкой множества авто. Из минусов стоит отметить отсутствие русского интерфейса.
Работает с адаптерами: Bluetooth, Wi-Fi
OBD Авто Доктор
Универсальная elm327 программа с русским интерфейсом и неплохим набором для проведения диагностики. Есть две версии: бесплатная и платная, как обычно, в бесплатной слегка урезан функционал.
Работает с адаптерами: Bluetooth, Wi-Fi
ELMScan Toyota
Эта программа для владельцев автомобилей Toyota и Lexus всех рынков. Приложение достаточно мощное, на русском языке. В бесплатной версии набор продвинутых функций урезан достаточно сильно.
Работает с адаптерами: Bluetooth, Wi-Fi
EconTool for Nissan ELM327
Предназначена для автомобилей Nissan подключающихся по старому протоколу Nissan Consult, это примерно до 2008 года выпуска. Она представлена тут потому, что с этими автомобилями более популярные elm программы могут не работать.
Работает с адаптерами: Bluetooth, Wi-Fi
Самодиагностика
Бортовые процессоры всех моделей Renault Duster обладают возможностью режима тестирования. Чтобы войти в режим самодиагностики, следует выполнить определенную последовательность операций:
- Вставить ключ в замок зажигания.
- На приборной доске нажать и удерживать в таком положении кнопку-штырь сброса суточного пробега.
- Одновременно запустить двигатель.
- Одновременно запустить двигатель.
- Отпустить кнопку только после того, как будет активирован режим тестирования. Это будет заметно по прерывистому движению стрелок спидометра и тахометра.
- На дисплее приборной доски будут отражаться данные виде четырех последовательных информационных табло, смена информации происходит кратковременным нажатием на кнопку сброса данных:o сначала отображается индекс бортовой цифровой системы;o при повторном нажатии на приборной доске отобразится режим тестирования сигнальных ламп и всех сегментов дисплея, не работающие не будут активированы;
o при третьем нажатии на дисплей выводится информация об остатке топлива в баке, если электрическая схема повреждена, то на экране будут отображен знак « —- »;
o далее отображается мгновенный расход горючего;
o при пятом нажатии отображаются повреждения электроцепи датчиков уровня масла, топлива и охлаждающей жидкости; при этом появляются следующие символы:
– – d – – нарушение в цепи датчика расхода топлива,
– – h – – повреждение в цепи датчика уровня моторного масла,
– – J – – неисправность в электроцепи датчика уровня топлива,
– – T – – неисправность в электроцепи датчика температуры системы охлаждения двигателя.
При этом может присутствовать литера «О» (например, код – JО – ) в случае обрыва цепи и «С» при коротком замыкании. Несколько неисправностей выводятся на одной строке.
Инструкция по диагностике Рено Дастер по OBD разъему своими руками через ноутбук или смартфон
Определить, где находится OBD разъем
Определить какой автосканер подойдет для автомобиля
Подбор сканера (адаптера) для Рено Дастер зависит от модели ЭБУ, а так же нужд диагноста / автовладельца.
Для подбора диагностического оборудования воспользуйтесь калькулятором: “Подбор сканера для Рено Дастер”.
Для определения типа OBD2 протокола и поддерживаемых вашим авто режимов диагностики можно на странице: “Режимы диагностики и протоколы автомобилей Renault”.
Для диагностического адаптера необходим софт, который устанавливается на ноутбук или смартфон/планшет. Для автосканеров со своей програмной оболочкой и дисплеем софт не потребуется.
Для подбора программы для адаптера перейдите в раздел: “Программы”
Воспользоваться инструкцией и провести диагностику
При покупке адаптера инструкции поставляются в комплекте. Более подробные инструкции по диагностическим автосканерам и описание их работы размещены в разделе: “Обзоры OBD2 автосканеров”
Определить ошибки и расшифровать их
Коды ошибок и их расшифровка выводятся в интерфейсе программы сканера. Так же можно изучить полную базу ошибок для вашего автомобиля в разделе: “OBD2 коды ошибок Рено Дастер”
Сделать ремонт согласно расшифровке ошибки
Производится ремонт узла согласно расшифровке ошибки (проблемы) или обратиться в автосервис для устранения той или иной неисправности.
Проверить ошибки повторно
После авторемонта требуется повторно проверить автомобиль на ошибки адаптером (сканером). Стереть ошибки при необходимости.
Scan Tool Pro – бюджетный мультисканер для Рено Дастер
Хороший выбор для начинающего диагноста
Сейчас в продаже имеются модели сканеров с различными версиями прошивок и чипов. Scan Tool Pro с прошивкой 2022 – пока что самая стабильная версия, а так же имеет максимальную совместимость с автомобилями с 2001 года выпуска в том числе с Рено Дастер.
Синхронизация адаптера с телефоном
После того как вы подключили адаптер к порту OBD-II, необходимо синхронизировать его со смартфоном. Для этого откройте меню настроек Bluetooth на телефоне и начните поиск устройств, а затем отключите адаптер от автомобиля на несколько секунд. Как только вы это сделаете, поверните ключ зажигания.
На этом этапе OBD-II должен появиться в списке ближайших устройств Bluetooth. На телефоне нужно выбрать его и ввести PIN-код, который обычно равен «0000» или «1234» (если не один из них не работает, обратитесь к прилагаемому руководству пользователя). Теперь устройство должно быть подключено к вашему смартфону.
После окончания синхронизации нужно открыть приложение для сбора данных. Некоторые программы обладают ограниченным временем для подключения, поэтому лучше начать работать сразу после синхронизации и выполнения подготовительных этапов.
Как только процесс синхронизации будет завершен, вы сможете использовать адаптер просто подключив его к своему автомобилю. Не забудьте повернуть ключ зажигания, иначе приложение не сможет получить необходимые сведения о состоянии машины. Сейчас стоит рассмотреть пару хороших приложений, которые помогают механикам быстро провести диагностику транспортного средства.
Режимы диагностики и OBD протоколы у автомобилей Renault
Задача адаптера ELM327 сводится к обработке входящего с ЭБУ сигнала, его последующей трансляции на компьютер, планшет. Информационные пакеты передаются согласно протоколу электронного блока. Разные стандарты имеют небольшие различия в обработке сигнала. ELM согласовывает данные и представляет их в понятном для ПО формате.
Существует пять типов передачи данных. К ним относятся: SAE J1850 VPW и PWM, ISO 9141, KWP 2000, ISO 15765. Последний известен как CAN, разработанный Bosch и предоставляет расширенные возможности для коммуникации блоков.
Большая часть семейства Рено используют два режима:
От протокола зависит количество режимов диагностики. Их десять, но каждый стандарт имеет собственный набор считываемой информации. В Рено предусмотрены базовые режимы:
- Mode 1 PID Status, Information – считывания показаний работы узлов;
- Freeze Frame – скриншот параметров ДВС;
- DTCs – считвание кодов с ПЗУ;
- Reset DTC’s – удаление из памяти ошибок (не для всех ЭБУ);
- RVI – информация об автомобиле.
Функционирование других режимов зависит от типа блока управления.
Время прочтения
Сложность материала:
Для любителей – 3 из 5
В зависимости от года выпуска, Renault Duster оснащается разными типами ЭБУ. От типа установленного ЭБУ зависят возможности компьютерной диагностики. Всего в модельном ряде два поколения автомобилей. Первая модификация начинается с 2010 года по 2018. Варианты силовых агрегатов: 1,2 – 2,0 л бензиновые, 1,5 – дизельные. Последние используются с турбонагнетателем.
Процедура автодиагностики требует определенного оснащения, включая сканеры и программного обеспечения. В этой статье ознакомимся с особенностями диагностики автомобилей Renault Duster, какие автосканеры и программы подойдут для этого.
Частые вопросы по диагностике Рено Дастер через компьютер или смартфон
Рассмотрим популярные вопросы владельцев по использованию диагностического ПО.
Подходящие адаптеры, кабели и программы для сервиса
TorquePro (с расширенными PID)
ELM 327 (USB, Bluetooth) *
Valeo V40/V42 – OBDII (требуется J2534)
* Для сканеров на ELM 327 рекомендована ревизия чипа 1.5.
Важно:
Внимательно выбирать адаптер ELM 327, версия которого должна быть 1.5. Набор команд ревизии 2.1 не совместим с Рено Дастер. Китайские производители часто маскируют модель 2.1 под 1.5. Выявляется факт путем вскрытия корпуса, осмотра чипа или прогонкой команд.
Подходящие сканеры
Для диагностики Duster применяются следующие сканеры:

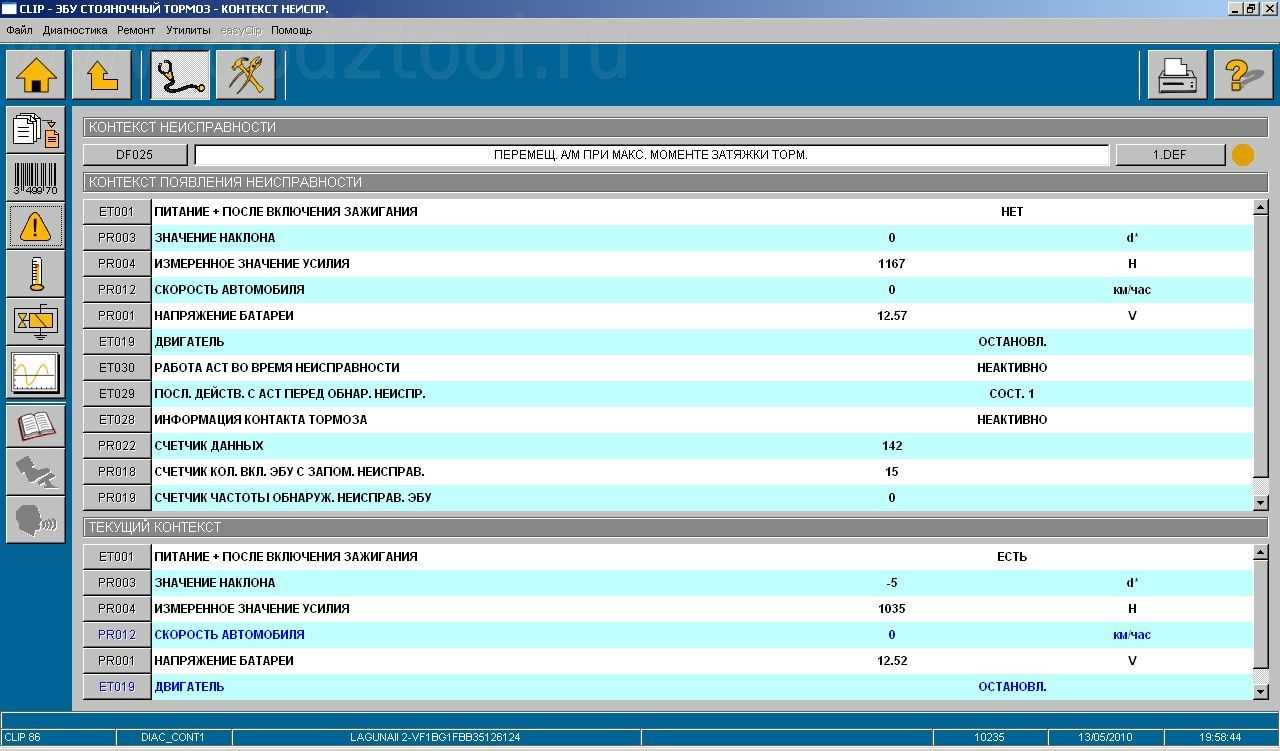

- дилерский комплекс Renault CAN CLIP;
- CAN Clip (Китайская версия);
- Renault Consul 3;
- компактный сканер Autoboss РС Max;
- Vas-5054- A;
- Launch CReader поколения 5, 6, 6+.
Внимание:
- Последний вариант имеет встроенный дисплей для отображения информации с электронного блока управления. Модель Launch CReader относится к профессиональным автомобильным сканерам, позволяет выполнять глубокую диагностику узлов машины.
- Комплекс Consul 3 имеет собственное сервисное ПО. Работает паре с сервисным модулем.
- Мощный вариант для комплексного анализа автомобиля – Renault CAN CLIP. Заточен под работу с машинами данной марки.
Особенности профессиональной диагностики без дилерского прибора CLIP
Глубокий сервис Дастер, в зависимости от устройства и программного обеспечения, можно разделить на три типа:
- подключение через Android-совместимый прибор, с использованием Torque PRO и расширенным PID + OBDII ELM327 адаптер версии 1.5;
- диагностика через компьютер или Android-совместимое устройство, с применением скриптов PyREN + OBDII ELM327 адаптер версии 1.5;

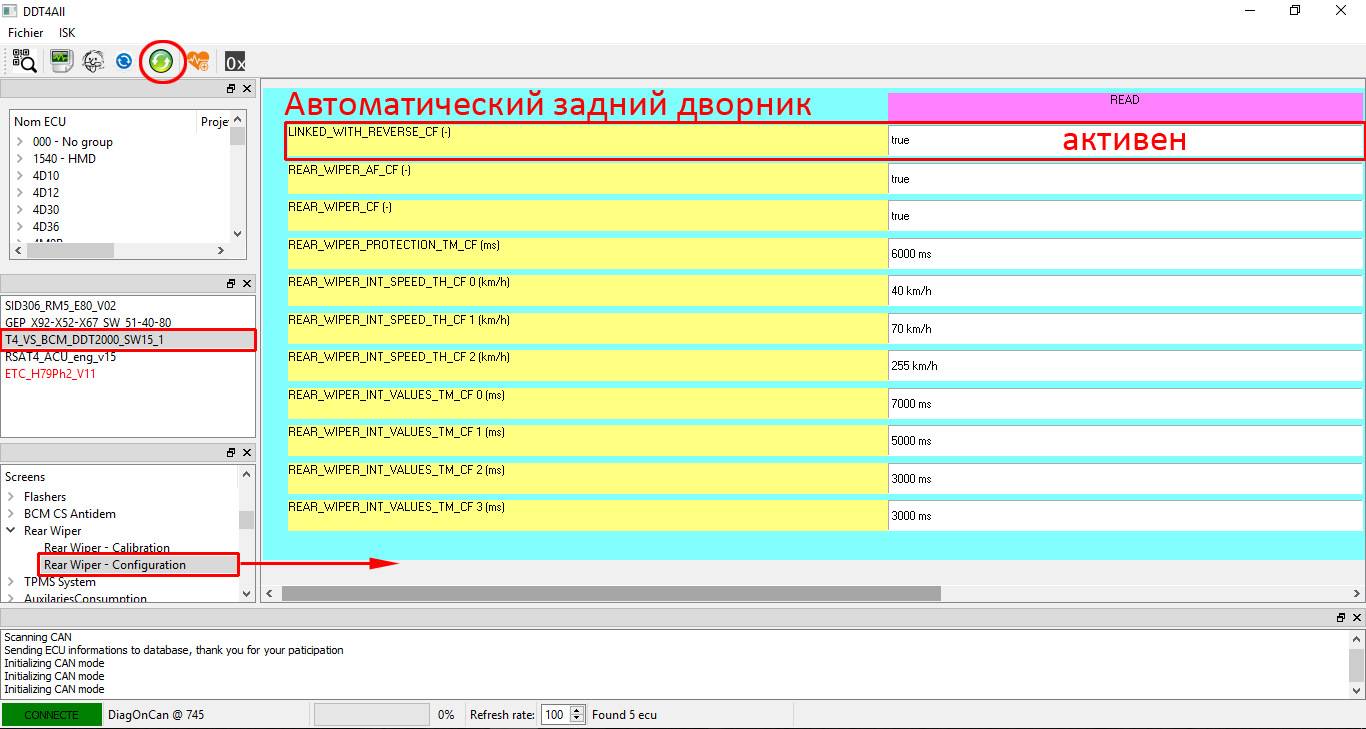

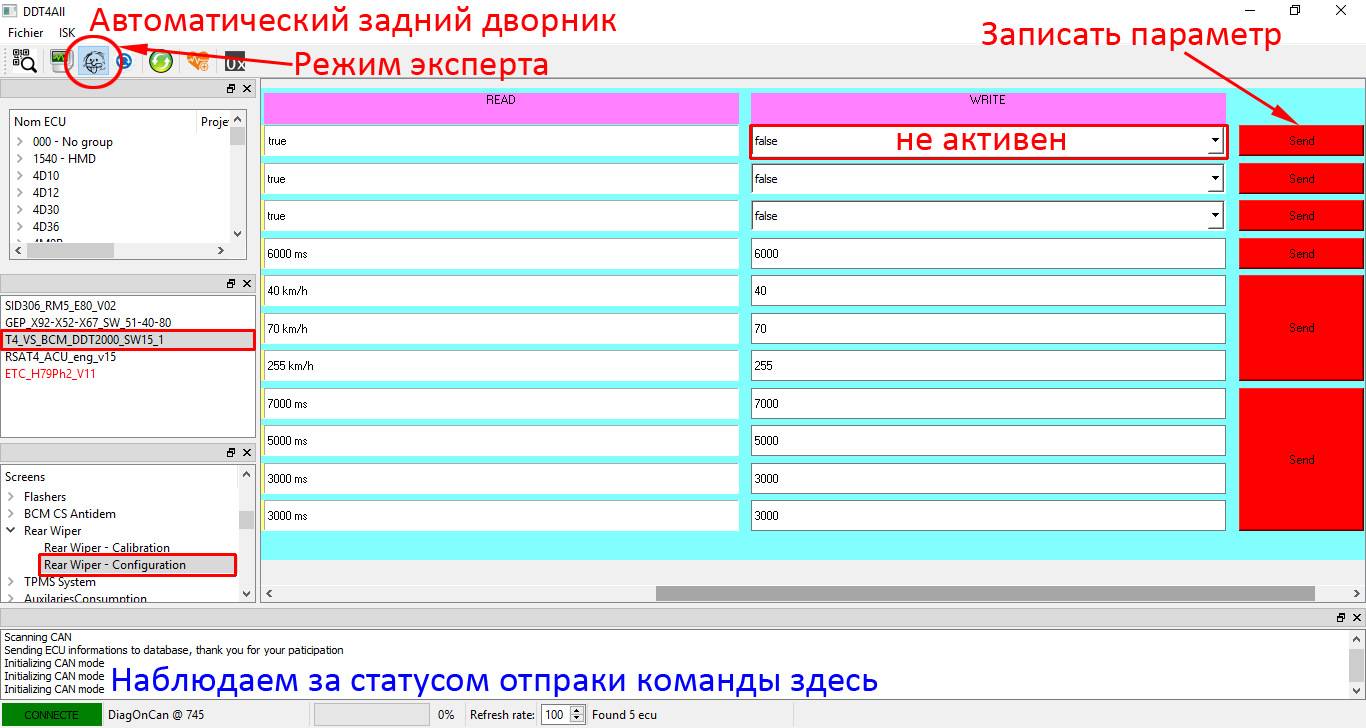

- применение диагностического программного обеспечения DDT2000 + OBDII ELM327 адаптер версии 1.5.
Примечание:
С недавнего времени для автомобилей RENAULT появилась возможность профессиональной углубленной диагностики на коленке без использования дорогостоящего дилерского прибора под названием CLIP.
Например, зная нужные сценарии, можно перепрограммировать параметры любого блока автомобиля, или изменить заводские тарировки топливного бака, активировать бортовой компьютер, датчик наружной температуры. Все, что для этого потребуется — Android смартфон, программное обеспечение PyRen и правильный Bluetooth OBDII адаптер ELM327.
Связка PyRen + правильный адаптер ELM позволит:
- опрашивать блоки, считывать сохраненные коды неисправностей;
- менять конфигурации, параметры работы узлов;
- производить сброс адаптации;
- настройка работы форсунок и другие.
Например, зная нужные сценарии, можно перепрограммировать параметры любого блока автомобиля, или изменить заводские тарировки топливного бака, активировать бортовой компьютер, датчик наружной температуры. Все, что для этого потребуется — Android смартфон, программное обеспечение PyRen и правильный Bluetooth OBDII адаптер ELM327.
Важно:
Для вышеперечисленных возможностей потребуется ELM327 адаптер на чипе PIC18F25K80 версии 1.5. О том, как отличить версии и выбрать правильную ревизию, читайте статье:
Какие параметры можно получить при диагностике двигателя Рено Дастер через OBD2
На Renault Duster возможно проанализировать базовые величины:
- параметры топливной магистрали, давление внутри рампы;
- отдачу тока по силовой линии генератора;
- коррекция впрыска, длительность импульса;
- показатель крутящего момента;
- обороты, режим ДВС;
- расход топлива цилиндры 1-4;
- общий объем топлива в рампе;
- положения дроссельной заслонки;
- выход клапана ЕГР;
- синхронизация коленчатого, распределительного валов;
- показатели системы смазки: нагрев, давление, степень разжижения;
- напряжение лямбда зонда;
- температура входного воздуха;
- загрязнение сажевого фильтра, масса сажи в отстойнике;
- общий пробег автомобиля, записанный километраж в блоках АКПП, раздаточной коробки и других узлах;
- давление во впускном коллекторе;
- температура топлива.
Показания автоматически отображаются сканером на дисплее компьютера, планшета, смартфона. Сервисная программа считывает значения из ЭБУ в режиме реального времени. Владельцу достаточно выбрать диагностируемый блок – ПО опросит электронику, выведет параметры.
Особенности и марки ЭБУ Рено Дастер 2010-2019 г.в
| Модификация | Двигатель | ЭБУ | Возможности проверки | ||
|---|---|---|---|---|---|
| Коды | Идентификация ЭБУ Иммобилайзер | Функции | |||
| Duster 2010-2015 | K4M 1,6 | Valeo V40 Siemens EMS3130 Siemens EMS3120 | + | + | Выключение топливной магистрали, сброс компьютера, коррекция смеси, обучение заслонки газа |
| 1,5 DCI | Siemens SID 306 | Обнуление памяти ЭБУ, EGR | |||
| Delphi DCM 1.2, 3.4 | Коррекция топливных карт, сброс памяти | ||||
| 1.2 16V TCE | Siemens 3150 | Обнуление ЭБУ | |||
| 2.0 MPI F4R | Valeo V40 | Сброс данных ДПКВ, ДПРВ. Очистка памяти. Обучения дросселя | |||
| 2.0 MPI HiFlex | |||||
| Duster 2015-по сегодня | 2.0 F4R | Siemens EMS3125 | Датчик ДПКВ – сброс параметров. Обнуление таблицы коррекции топлива. Сброс круиз-контроля | ||
| 1.5 DCI | Delphi | — |
Расположение ЭБУ:
Электронный блок управления находится в подкапотном пространстве. Установлен на металлической раме крепления аккумулятора. С фронтальной стороны подходят сигнальные провода ЭБУ. Фиксация к колодке – на замок-защелку.
Месторасположение компьютера соответствует всей модельной линейке Renault Duster, начиная с 2010 года. Модернизации подверглись только колодки, число и нумерация пинов.
Снятие ЭБУ необходимо например, при прошивке контроллера или его замене/ремонте.
Чип-тюнинг и прошивка Рено Дастер:
Прошивка выполняется в нескольких случаях:
- переход на новое ПО с модернизированными параметрами работы ДВС;
- восстановление ЭБУ при выходе его из строя;
- прошивка с целью увеличения динамических характеристик.
Другой вариант — HW1414R_SW3340R. Оптимизированное ПО для стандарта Евро-2. Модернизированная топливная карта существенно снижает расход горючего при улучшенной динамике.
Загорелся Check Engine на Renault Duster?
Подробная статья по причинам Check Engine и как погасить Чек. Если у Вас загорелся Check Engine, срочно прочитайте эту статью. В материале рассказано, что такое Чек Энджин, что делать если он появляется, и как убрать эту ошибку самостоятельно.
Горит лампочка Чек Энджин?
ТОП-15 причин почему загорается лампочка Чек Энджин и пути решения проблемы. Прочитай статью, чтобы решить проблему Check Engine.
③ Cканер для диагностики машины Creacle ELM 327 V1.5
Мини-инструмент для диагностики автомобиля построен на оригинальной микросхеме с прошивкой 1.5. Устройство поддерживает стандарты протоколов ATAL и ATPPS. Подключается с помощью бесплатной программы OpenDiag.
Сканер активирует скрытые функции машины: управление дверьми, автоматическое включение обогрева зеркал, моргание стоп-сигналов при экстренном торможении. Водитель может измерить работу стеклоочистителей в зависимости от скорости движения, выключить звуковой сигнал (на который можно поставить озвученный текст) при непристегнутом ремне безопасности и т.д.
Достоинства:
- быстрое и простое подключение
- считывает большое количество параметров, стирает ошибки
- позволяет активировать некоторые скрытые функции
Недостатки:
на разных программах разная скорость считывания – необходимо подбирать подходящую в каждом конкретном случае
Carista OBD2
Carista OBD2 позволяет проверить автомобиль на наличие ошибок, удалить их или провести тесты. Как только вы подключитесь к порту OBD2 и разрешите Carista собирать данные, оно сообщит, есть ли какие-то проблемы в работе транспортного средства или нет. При отсутствии адаптера, можно ввести данные вручную. Стоит отметить, что у разработчика даже есть собственный OBD2 адаптер за 26 долларов.
Carista будет следить за основными параметрами транспортного средства, а также сообщать об ошибках в режиме реального времени. Вы также сможет удалить любую неисправность и убрать «Check» двигателя.
По сравнению с другими приложениями, Carista предоставляет доступ к усовершенствованной диагностике, например, ABS, подушек безопасности, навигации и т. д. А также вы можете настроить фары, чтобы они автоматически включались, когда запускается двигатель, или чтобы двери сами блокировались, когда авто начинает двигаться. И это только небольшая часть доступного функционала.
При самодиагностике на дисплей могут быть выведены четырехзначные коды ошибок. Их расшифровка:
P3500 Цепь системы электронной противоугонной блокировки запуска двигателя P3501 Ошибка связи с климатом P3502 Ошибка связи с BVA (круиз) P3503 Ошибка связи с ABS P3504 Цепь датчика давления хладагента P3505 Ошибка топливной системы P3506 Цепь катушки зажигания цилиндров №1 и №4 замкнута на массу P3507 Цепь катушек зажигания цилиндров №2 и №3 замкнута на массу P3508 Ошибка Цепь катушки зажигания цилиндров №1 и №4 P3509 Ошибка Цепь катушек зажигания цилиндров №2 и №3 P3511 Цепь управления реле исполнительных устройств замкнута на массу P3515 Цепь электромагнитного клапана продувки адсорбера замкнута на +bat P3517 Цепь сигнальной лампы бортовой системы диагностики P3518 Цепь сигнальной лампы аварийной температуры охлаждающей жидкости замкнута на +bat P3519 Цепь сигнальной лампы аварийной температуры охлаждающей жидкости замкнута на массу P3520 Цепь сигнальной лампы аварийной температуры охлаждающей жидкости оборвана P3521 Цепь сигнальной лампы аварийной температуры охлаждающей жидкости P3522 Цепь регулирования холостого хода замкнута на +bat P3523 Цепь электронной педали обрыв P3524 Цепь электронной педали замыкание На +12 Вольт P3525 Цепь электронной педали замыкание на массу P3526 Цепь электронной педали неисправность P3527 Цепь управления климат обрыв P3528 Цепь управления климат замыкание На +12 Вольт P3529 Цепь управления климат замыкание на массу P3530 Цепь управления климат неисправность 3500 Цепь системы электронной противоугонной блокировки запуска двигателя 3501 Ошибка связи с климатом 3502 Ошибка связи с BVA (круиз) 3503 Ошибка связи с ABS 3504 Цепь датчика давления хладагента 3505 Ошибка топливной системы 3506 Цепь катушки зажигания цилиндров №1 и №4 замкнута на массу 3507 Цепь катушек зажигания цилиндров №2 и №3 замкнута на массу 3508 Ошибка Цепь катушки зажигания цилиндров №1 и №4 3509 Ошибка Цепь катушек зажигания цилиндров №2 и №3 3511 Цепь управления реле исполнительных устройств замкнута на массу 3515 Цепь электромагнитного клапана продувки адсорбера замкнута на +bat 3517 Цепь сигнальной лампы бортовой системы диагностики 3518 Цепь сигнальной лампы аварийной температуры охлаждающей жидкости замкнута на +bat 3519 Цепь сигнальной лампы аварийной температуры охлаждающей жидкости замкнута на массу 3520 Цепь сигнальной лампы аварийной температуры охлаждающей жидкости оборвана 3521 Цепь сигнальной лампы аварийной температуры охлаждающей жидкости 3522 Цепь регулирования холостого хода замкнута на +bat 3523 Цепь электронной педали обрыв 3524 Цепь электронной педали замыкание На +12 Вольт 3525 Цепь электронной педали замыкание на массу 3526 Цепь электронной педали неисправность 3527 Цепь управления климат обрыв 3528 Цепь управления климат замыкание На +12 Вольт 3529 Цепь управления климат замыкание на массу 3530 Цепь управления климат неисправность
Для выхода из режима самотестирования следует нажать штырь-кнопку на приборном щитке.
Приложения, совместимые с Apple
Известно много программ, которые подходят к Айфону. Для подключения к ЭБУ проще всего использовать ELM Wi-Fi. Среди широкого выбора наиболее известны две утилиты.
OBD 2 Iphone Application. Для работы с ним подключите ELM327 в разъём автомобиля OBD-II. Загрузите на свой гаджет приложение, после чего вы получите доступ к информации. На экране появятся данные спидометра, температуры жидкостей и многие другие показатели, что позволит заменить монитор бортового компьютера.
DashCommand — следующее по популярности обеспечение. Имея функционал ничуть не хуже первого, позволяет удалять ошибки с блока управления, отображать расход топлива и количество пройденных километров, проводить диагностику автомобиля.
ELM327 программы для компьютера или ноутбука (Windows)
Эти elm327 программы предназначены для диагностики автомобиля с помощью компьютера, устанавливаются на компьютеры на базе Windows. В описании к программе написано для каких автомобилей она предназначена, а так же с какими типами адаптеров она работает – USB, Wi Fi или bluetooth.

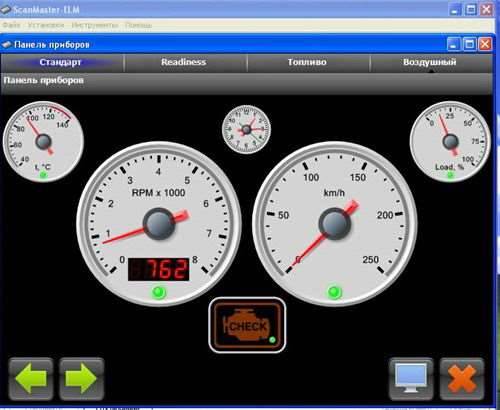

ScanMaster ELM 2.1
Самая универсальная и функциональная elm327 программа. Отлично работает как с иномарками, так и с автомобилями Российского производства. Рекомендуем начинать диагностику именно с этой программы.
Работает с адаптерами: USB, Bluetooth, Wi-Fi
OpenDiag
Программа для диагностики всех моделей русского автопрома (ВАЗ, ГАЗ, УАЗ и др.). Поддерживает несколько видов адаптеров, в том числе и elm327. Это самая удобная программа для диагностики русских авто. Если у Вас русский автомобиль, то рекомендуем использовать именно эту программу.
Работает с адаптерами: USB, Bluetooth
FORScan
Эта elm 327 программа создана специально для автомобилей марок: FORD, Mazda, Lincoln и Mercury. Она имеет огромные возможности, сканирует все блоки авто, включая подушки безопасности, ABS и прочее. Есть возможность конфигурации и программирования параметров.
Работает с адаптерами: USB, Bluetooth, Wi-Fi
ELMConfig
Эта программа так же для автомобилей FORD. Умеет работать со всеми модулями авто, а так же, помимо диагностики, даёт возможность калибровки и конфигурирования.
Работает с адаптерами: USB
ScanXL
Программа отлично работает со множеством марок автомобилей и имеет отличный набор функций.
Работает с адаптерами: USB
PROScan
Это универсальная elm327 программа. Имеет все необходимые функции: замеряет параметры, строит графики, считывает и стирает ошибки и многое другое. К сожалению русского языка нет.
Работает с адаптерами: USB
TiggoDiag 1.2.0.3
Программа для диагностики автомобилей Cherry Tiggo, GreatWall и некоторых моделей Mitsubishi с помощью адаптера ELM327.
Работает с адаптерами: USB
Софт для OS WINDOWS
Для работы с этими гаджетами (которыми может стать смартфон, планшет, нетбук или ноутбук) достаточно иметь адаптер и приложение для диагностики OBD-II.
Scanmaster и PCMScan. Обе эти программы подходят для всех авто, показывая описание сбоев, выводить информацию для печати и прочее.
Для машин некоторых стран-производителей существуют отдельные утилиты. Они более точно подходят для этих систем и работать с ними актуальнее.
ForScan. Разработана для автомобилей концерна Ford. Имеет русскоязычный интерфейс. Функции включают возможность отслеживания состояния подушек безопасности и ABS. Подходит также к Mercury и Mazda.
TiggoDiag. Программа для диагностики рекомендуется владельцами автомобилей из Китая и гаджетов на Windows. Отлично подходит к Chery, Great Wall и другим. Позволяет анализировать данные машины и работать с дополнительным оборудованием. Помимо этого, совместима с Mitsubishi.
Заключение
На основании проведенных экспериментов, можно сделать простой вывод — добиться необходимого результата можно если не средствами диагностики, то редактированием прошивки или EEPROM. Для разграничений уровней доступа применяются относительно несложные алгоритмы, подсказки к решению которых можно найти в диагностическом ПО, самой прошивке или прослушанной сессии
В некоторых случаях производитель может использовать проприентарный подход для сокрытия важной информации, который тоже можно обойти
Тем не менее, ситуация может изменится к лучшему, совсем недавно вышла новая редакция стандарта UDS 14229-1:2020, в которой был добавлен отдельный сервис (0x29) для применения более сложных методов аутентификации. Также все больше автомобилей комплектуются телематикой и IoT услугами, откуда могут перекочевать новые дыры в безопасности разнообразные механизмы защиты, например secure boot, anti-rollback прошивки и т.п.
Так что вполне вероятно, что провернуть похожий трюк лет 10 спустя станет сложнее.
Заключение
Диагностика Renault Duster позволяет определить коды неисправностей. Затем надо расшифровать ошибки Рено Дастер и устранить.
Диагностический режим бортового компьютера есть на следующих моделях:
- Renault Logan
- Renault Sandero
- Renault Duster
- Lada Largus
С помощью данного режима можно:
- Узнать версию прошивки бортового компьютера Рено Логан/Дастер/Сандеро/Лада Ларгус
- Узнать остаток топлива в баке в литрах
- Узнать моментальный расход
- Продиагностировать элементы ЖК дисплея
- Проверить наличие ошибок в работе некоторых датчиках
Интересно, что бортовой компьютер (БК) есть в любой комплектации, просто в базовых версиях нет специальных кнопок.
Как войти в режим диагностики БК
– вставляем ключ в замок зажигания
– нажимаем и удерживаем кнопку сброса суточного пробега на щитке приборов
– не отпуская кнопку на щитке поворачиваем ключ включаем зажигание
– кнопку на щитке продолжаем удерживать несколько секунд до появления цифр на экране
– отпускаем кнопку и мы режиме диагностики, в нём начинают “дергаться” стрелка скорости и тахометра (см. видео)
Вы вошли в диагностический режим Рено Логан/Сандеро/Дастер/Ларгус
Доступно 5 режимов с информацией, чтобы перейти к следующему нажмите кнопку на щитке приборов.
Первый экран показывает версию прошивки бортового компьютера
На втором экране включаются абсолютно все элементы жк дисплея, обратите внимание на отсутствие одной “палки” в первой цифре слева – её нет у всех, не переживайте. На третьем экране отображается остаток топлива в баке в литрах
В случае неисправности электропроводки на дисплее будут прочерки. Интересность данного режима в том, что он показывает количество топлива только до 50 литров, т.е. если у вас больше, то покажет 50
На третьем экране отображается остаток топлива в баке в литрах. В случае неисправности электропроводки на дисплее будут прочерки. Интересность данного режима в том, что он показывает количество топлива только до 50 литров, т.е. если у вас больше, то покажет 50.
Четвёртый экран показывает мгновенный расход. Данный режим имеется только при наличии прошивки 6002. В данном режиме компьютер показывает моментный расход даже на стоящем автомобиле. Если присутствует неисправность в цепи на дисплее будет прочерк.
Следующий экран доступен также при прошивке БК 6002. Показывает наличие неисправностей датчиков уровня охлаждающей жидкости, датчика уровня топлива и системы информирования о расходе топлива.
При отсутствии как имеющихся так и запомненных неисправностей на дисплее выводятся “- – – – -“.
– Запомненные и имеющиеся неисправности датчика температуры охлаждающей жидкости выводятся на дисплей в виде “- – -TO” при разомкнутой цепи или “- – -TC” при коротком замыкании. Неисправности датчика температуры охлаждающей жидкости не являются критическими; можно не обращать внимания на неисправность “TO”, если двигатель холодный.
– Запомненные и имеющиеся неисправности датчика уровня топлива выводятся на дисплей в виде “-JO- -” при разомкнутой цепи, “-JC- -” при коротком замыкании.
– Запомненные и имеющиеся неисправности системы информирования о расходе топлива выводятся на дисплей в виде “D- – – -” при отсутствии сигнала расхода топлива. Неисправности системы информирования о расходе топлива принимаются во внимания только, если автомобиль оснащен бортовым компьютером.
Все приведенные на странице “запомненные неисправности датчика” являются обнаруженными неисправностями, но которые больше не проявляются. При наличии нескольких запомненных или имеющихся неисправностей они показываются на одной и той же строке.
Для удаления из памяти запомненных неисправностей и выхода из режима самодиагностики следует нажать и удерживать штырек нажатым несколько секунд
Если у Вас есть, что добавить к статье, или Вы хотите поделиться своим опытом на данную тему — пожалуйста, оставьте комментарий
Если Вы являетесь автором отчета о ремонте, доработке автомобиля Renault или рекомендуете материал для Базы знаний Renault-Drive — пожалуйста, сообщите нам об этом
Замена эбу соатэ на микас 11
Лямбда цигалотрин или альфа циперметрин сравнение
Горит спираль на панели приборов ларгус
Установка корзины сцепления маз
- Как включить брелок сигнализации
