Рено Логан ремонт и замена генератора

Причины поломки

В основном, повреждения можно разделить на механические и электрические, потому что генератор – это электроприбор. К первым относятся повреждения и поломка корпуса, а ко вторым нарушение обмотки, замыкания и т. п. Наиболее частыми поломками являются следующие:

• Износ. Ничто в этом мире не вечно, это правило распространяется и на генераторы. Обычно изнашивается та или иная деталь часть, а не весь генератор.
• Халатность производителя. Многие производители любят выпускать генераторы с недочетами в сборке или браками и даже не пытаются исправить проблему.

Батарея. Батарея также способна получить «травму», начиная от короткого замыкания и заканчивая окислением проводов.

Замена подшипников генератора

При выходе из строя подшипников на узле BOSH Рено Логан, предварительно стоит приобрести запасные части. В процессе работ рекомендуется сразу оценить состояние шкива. Артикулы подшипников: SKF-6003-2RSH SKF-6303-2RSH. Для смены шкива можно использовать артикул – Asam 30606. Также понадобится запастись следующим инструментом:

SKF-6003-2RSH

• бита Spline M10;
• гайка М8;
• съёмник подшипников;
• отвёртки;
• ключ на двадцать семь;
• вороток с головкой на десять.

Шкив: Asam 30606 Ремонт генератора Renault Logan, обусловленный неисправностью подшипников, выполняется в следующем порядке:

1. Первоначально снимается регулятор напряжения.
2. Установив узел на торец, следует уложить во внутреннюю полость шкива несколько шайб. Поверх укладывается гайка М8 таким образом, чтобы половина ее ширины была внутри шкива, а другая часть снаружи. После этого в центр вставляется бита.
3. Используя ключ на двадцать семь и вороток с головкой на десять, откручивается шкив. Иногда может потребоваться дополнительный рычаг в виде труб.
4. Далее откручиваются стягивающие винты генератора, демонтируется задняя крышка.
5. Снятие передней крышки осуществляется после выкручивания ещё четырех винтов.
6. Заключительным этапом станет снятие подшипников с последующим монтажом новых элементов.

Рено Логан: замена ремня генератора

Итак, если при осмотре выявлены дефекты ремня генератора, тогда ремень генератора Логан следует заменить. Также обрыв ремня делает такую замену безотлагательной процедурой.

В любом случае,  перед заменой нужно пробрести новое изделие, при этом учитывая особенности (год выпуска и тип ДВС), а также комплектацию автомобиля (например, ремень генератора Рено Логан с кондиционером).  Параллельно вместе с ремнем может потребоваться менять и ролик. Еще будут нужны следующие инструменты: домкрат, набор ключей, шестигранник.

Обратите внимание, на Рено Логан ремень генератора подобрать не трудно, однако при выборе нового изделия важно покупать продукты высокого качества. Дело в том, что на рынке есть как дешевые решения малоизвестных производителей, так и откровенная подделка дорогих брендов. Это значит, что ремень генератора, ремень ГРМ, ролики и другие подобные элементы следует покупать исключительно в проверенных точках, а также отдельно проверять оригинальность изделия

Это значит, что ремень генератора, ремень ГРМ, ролики и другие подобные элементы следует покупать исключительно в проверенных точках, а также отдельно проверять оригинальность изделия

Это значит, что ремень генератора, ремень ГРМ, ролики и другие подобные элементы следует покупать исключительно в проверенных точках, а также отдельно проверять оригинальность изделия.

Игнорирование данных правил приводит к тому, что через небольшой промежуток времени ремни низкого качества могут оборваться, даже новый ремень генератора свистит после установки и т.д. По этой причине следует следить за ремнем после установки. Если он сильно растягивается, трескается и т.п., это указывает на низкое качество продукта.

Что касается самой замены, ремень генератора Рено Логан заменить не сложно. Главное, придерживаться общих правил и алгоритма в рамках выполнения данной процедуры. Желательно выполнять все работы в гараже с ямой или же немного поднять автомобиль на подъемнике.Также с АКБ снимается минусовая клемма. Кстати, можно заменить ремень и при помощи одних домкратов (без ямы), однако работать будет сложнее.

1. Подготовив все необходимое, снимается переднее правое колесо;
2. Далее нужно снять грязезащитный щиток;

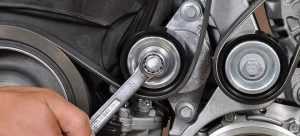

3. После кронштейн натяжного ролика совмещается отверстием в корпусе (ключом на «13» проворачивается болт крепления натяжителя против часовой стрелки);
4. Затем в отверстие нужно вставить шестигранник «6»;
5. Выполненные действия позволят ослабить ремень генератора и снять его;
6. Еще меняется натяжной и опорный ролик (чтобы снять последний, нужно открутить крепеж ключом «13», тогда как натяжной ролик закреплен двумя болтами, которые выкручиваются);
7. В том случае, если ролики в нормальном состоянии, их можно не менять, однако при такой возможности лучше каждый раз при замене ремня выполнять также замену роликов;
8. Заменив или проверив ролики (установка в порядке, обратном снятию), можно ставить новый ремень Рено Логан. Для этого его надевают сначала на шкив насоса ГУР, затем заводят за опорный и натяжной ролики, после накидывают на шкив генератора и шкив компрессора кондиционера;
9. Завершающим этапом становится натяжка на шкив коленчатого вала. Перед установкой, если владелец выполняет операцию в первый раз, желательно заранее изучить схему установки ремня генератора на Логане;
10. Накинув ремень, остается регулировка его натяжения при помощи натяжного ролика (поворот против часовой означает натяжение, тогда как по часовой стрелке  предполагает ослабление ремня);
11. Закончив регулировку, болт крепления натяжителя следует затянуть. На этом замену ремня генератора на Логане можно считать завершенной.

Еще добавим, что во время укладывания ремня на шкивы нельзя допускать того, чтобы ремень  лежал слишком «свободно» или со смещением. На деле, если бороздок на ремне меньше, чем на шкиве, свободные борозды должны располагаться ближе относительно ДВС, а не наоборот.

Также после установки на все шкивы и натяжки ремня, еще раз нужно проверить его натяжение. Следует помнить, что сильное натяжение также плохо, как и недостаточная натяжка. Для проверки достаточно нажать на ремень рукой на самом длинном участке между шкивами или попробовать перекрутить его. В норме ремень между шкивами при нажатии с усилием 10 кг отклоняется на 1-1.5 см.

После всех проверок можно клемму минус подключить к АКБ и завести ДВС. После проверяется качество работы ремня и генератора. При работе не должно быть слышно посторонних звуков, свиста и т.д. Далее после 50-70 км. пробега желательно проверить натяжку ремня, а также осмотреть его на предмет преждевременного износа. Если все в норме, при эксплуатации можно придерживаться рассмотренных выше интервалов проверки.

Симптомы и неисправности

Факторами, повлекшими выход из строя генератор, могут выступить таковые моменты:

• появление признаков износа на щетках;
• факт замыкания роторной обмотки;
• потеря рабочих кондиций приводным шкивом;
• повышенная шумность – свидетельство об износе подшипника (или 2-х) на валу ротора;
• приход в негодность реле-регулятора.

Это типичный перечень имеющих место неисправностей, возникающих и требующих ремонт генератора и его навесном оборудовании в модели Рено Логан. Данные поломки возникают весьма редко и после выполнения ремонтной процедуры не способны потребовать к себе внимания. Перейдем к разбору каждой неисправности индивидуально.

1. Щетки имеют свойство изнашиваться одновременно с реле-регулятором. Данный узел подлежит замене только в собранном виде. Ремонтировать эти детали не представляется возможным ввиду особенностей их конструктива. Обозначенная проблема имеет свойство возникать чаще на 1,4-литровом Рено Логан, нежели на прочих модификациях.
2. Если замкнула роторная обмотка, то в сети наблюдается падение напряжения. В данном случае потребуется полная замена генератора. После монтажа нового узла замене подлежат также реле-регулятор и щетки.
3. Когда разрушения коснулись генераторного шкива, то происходит падение напряжения именно на клеммах. Шкив подлежит замене при демонтаже самого узла. В Renault Logan присутствую два варианта конструкции шкивов: на 5 и 6 ручьев.

Если во время работы мотора Рено Логан прослушивается определенный стабильный шум, то в числе вероятных причин его появления может присутствовать износ подшипников, располагающихся на валу ротора. Эти два элемента подлежат безотлагательной замене.

Как выбрать новый стартер: оригинал и аналоги

Чаще всего стоимость ремонта и замены стартера практически равны. Именно поэтому большая часть автовладельцев предпочитают вместо замены неисправной детали провести замену всего стартера. В связи с этим возникает вопрос выбора подходящей модели для установки.

Качество оригинальных стартеров компании Рено существенно отличается от выпускаемых аналогов. Их рабочий ресурс зачастую в несколько раз больше, чем у моделей, предлагаемых другими производителями. Покупая оригинальное устройство, водитель может быть уверен, что обеспечил для себя длительную эксплуатацию автомобиля без необходимости проводить ремонт стартера. Главное при покупке — не наткнуться на дешевые и некачественные подделки, которых немало на прилавках автомагазинов.

Оригинальные стартеры Рено Логан имеют следующие маркировки:

• 8200 815 083 — для восьми клапанных ДВС;
• 8200 266 777G — для шестнадцати клапанных ДВС.

Оригинальные устройства имеют более высокие эксплуатационные показатели, однако и стоимость их значительно выше аналогов. Именно поэтому многие автовладельцы предпочитают приобретать стартеры других фирм для экономии бюджета.

Выбор стартеров, изготовленных другими фирмами, не маленький. Приобретая аналог, нужно руководствоваться совместимостью и отдавать предпочтение только компаниям с хорошими рекомендациями.

Для восьми клапанного двигателя можно использовать:

• 7700 274 303 (Renault);
• 8200 590 412 (DACIA);
• STV1276 или STV1276RB (KRAUF);
• STV1276RB (Motorherz);
• 220399 (Messmer);
• 220399 (ERA, Италия);
• IR9411 (Protech);
• ST11112 (FENOX);
• CS1276 (HC-parts);
• 113932 (CARGO);
• 458 179 (VALEO);
• 8EA 738 081-001 (HELLA);
• M000T46371ZT (Mitsubishi).

Для шестнадцати клапанного подойдут:

• 438 163, 458 179, TS10E1, TS10E3 (VALEO);
• AXS9274 (Automotor France);
• 2-2873-VA (WAI, Тайвань/Китай);
• 220399 (Messmer);
• LRS02483 (TRW);
• A75328 (DELTA AUTOTECHNIK);
• 8080180 (FRIESEN);
• 0-986-022-810 (BOSCH);
• S80180N (QUINTON HAZELL, Англия).

Почему генератор выходит из строя?

Замена генератора

Для начала необходимо подготовить автомобиль к предстоящей работе вне зависимости, с кондиционером он или нет. Машина должна находиться на ровной поверхности и под колесами быть противооткатные упоры. С помощью домкрата необходимо приподнять автомобиль и с помощью трубчатого ключа снять правое переднее колесо, а затем пластиковую защиту. Также следует подготовить щетки, чтобы очистить генератор от грязи. Дальнейший список действий выглядит следующим образом:

• Первым делом нужно снять ремень. Делается это следующим образом: с помощью ключа на «13» оттягивается натяжной ролик. Чтобы его зафиксировать, нужно вставить стержень в специальное отверстие. Таким образом, закрепив натяжной ролик, можно полностью снять ремень.
• Далее выполняется демонтаж насоса ГУР. У него есть три крепления, и на Рено Логан одно из них расположено с обратной стороны. После отсоединения креплений насос можно будет сдвинуть.
• Затем нужно приступить непосредственно к снятию генератора. Он также зафиксирован тремя болтами, которые расположены в труднодоступных местах. После того, как все болты откручены, генератор отсоединяется.
• После этого нужно также убрать регулятор напряжения. Для этого понадобятся несколько шайб, гайки, бита М10, накидной ключ и головка. После того, как все инструменты подготовлены, можно приступать. В шкив кладутся подготовленные шайбы, в них вставьте гайки, а внутрь – биту. С помощью ключа и головки отсоединяется регулятор.
• Последний шаг перед установкой нового генератора – это демонтаж крышки. Нужно открутить четыре крепежа. Для того чтобы убрать подшипники, потребуется специальный инструмент.
• Затем происходит установка нового генератора. Для этого просто повторяются все вышеперечисленные действия в обратном порядке. Внимания заслуживает один пункт: установка самого генератора, так как из-за расположения крепежей его достаточно сложно зафиксировать. Кроме того, нужно убедиться, что ремень генератора будет достаточно натянут, без всяких провисаний, но в то же время не перетянут, так как от этого зависит дальнейшая работа генератора.

В результате следует сказать, что зачастую, особенно если пробег автомобиля уже немаленький, лучшим вариантом устранения какой-либо неисправности генератора является именно его замена, а не просто ремонт. Благодаря современному богатому выбору оригинальных и аналоговых генераторов каждый владелец Renault Logan может выбрать для себя подходящий вариант.

https://youtube.com/watch?v=LmIdcBEeETA

Клуб автолюбителей Рено Логан

Доброго времени суток, форумчане! Начались у меня тут проблемы: начала моргать лампочка заряда аккума на приборке. ТО моргает, то горит постоянно. Проездил я дня 3 так. Потом пощупали мультиметром, который показал, что с генератора вообще не идёт заряд (хороший у меня аккум, а? Или не? ) ). Стали грещить на щётки в регуляторе напряжения. Сняли генератор, вытащили с него регулятор и действительно, одна из щеток стёрлась очень сильно. Ладно, поставили новый регулятор напряжения с новыми щетками на нём, собрали гену назад, поставили обратно на машину. Заряд с него пошёл, но да не совсем: на холостом ходу показывает такой же вольтаж как и на отключенном двигателе (12,5 где-то), а когда газуешь — подскакивает где-то в район 14-14,5. При всём при этом лампочка заряда аккума теперь горит всегда. Вопрос вот в чем: Где мы могли накосячить или что-то забыть? Куда копать посоветуете, форумчане? Каюсь, забыли прозвонить диодный мост, может там диод какой в обе стороны начал пропускать? Машина — Логан 1.4, первой фазы, без АБС, 2006 год. З Ы Кстати регулятор со щетками походу родной был: МАДЕ ИН ГеБэ 165 тык машинка уже прошла.

Очистить лямбда-зонд

Часто на кислородном датчике накапливается копоть, а внутри оседают продукты горения. Это мешает ему работать в полную силу. У машины пропадает тяга, снижается максимальная скорость и растет расход топлива. Один из вариантов решения проблемы — чистка лямбда-зонда.

Как проходит чистка кислородного датчика:

1. Перед чисткой зонда внимательно осмотрите его. Если есть повреждения, либо конструкция деформирована, то неисправность вряд ли связана с загрязнением. Если повреждений нет, то лямбда-зонд можно чистить.
2. Вам понадобится ортофосфорная кислота, которая хорошо разъедает накипь и очищает от сажи. Не используйте инструменты механической очистки: железная щетка, наждачная бумага, надфиль и прочее. Вы повредите слой из драгоценного металла, и датчик станет непригодным к использованию. Снимите кислородный датчик с автомобиля и поместите в кислоту. Чтобы ускорить процесс, возьмите мягкую кисть и равномерно нанесите жидкость по всей поверхности.
3. Ортофосфорная кислота очищает лямбда-зонд за 15–25 минут. После промойте устройство теплой водой и тщательно высушите.

К сожалению, чистка помогает далеко не всегда.

Если ортофосфорные ванны не принесли результата, датчик следует заменить или отключить программно.

Какой выбрать ремень для Renault Symbol

Производитель рекомендует устанавливать только оригинальные ремни (каталожный номер – 7700101261). Это не означает, что нужно обязательно следовать этим рекомендациям, главное условие – совпадение длины ремня. Размер ремня генератора Renault Symbol может быть разным в зависимости от комплектации автомобиля – например, с кондиционером и ГУРом он будет длиннее (1750 мм), без оных – короче (1110 мм).

Главное правило – чтобы производитель был известной компанией. Можно посоветовать ремни Dayco или Gates, настоятельно рекомендуется устанавливать только 6-ручейковые.

А если достать удалось только 5-ручейковый, на автомобилях с кондиционером пустующей нужно оставлять канавку внешнюю, расположенную дальше от двигателя. На моделях без кондиционера – ту, которая ближе к мотору.

Появление свиста из под капота «на холодную»

Так появление свиста в ремне генератора при запуске автомобиля, так сказать «на холодную» вовсе не является причиной и симптомом поломки этого узла автомобиля. Свист на холодную, может появиться в результате повышенной жесткости ремня. В частности эта жесткость особенно в холодное время года и при не прогретом автомобиле и становится причиной резкого, неприятного свиста.

В виду чрезмерного охлаждения ремня генератора, особенно зимой, он становится жестким, и при запуске автомобиля начинает свистеть, но как только автомобиль начинает прогреваться, этот свист становится все тише, и тише, исчезая при полностью прогретой машине.

«Жесткий» ремень всему виной?

Всегда ли виноват ремень?

Но существуют случаи когда причины свиста ремня генератора не в его излишней жесткости. В таких случаях в устройстве этого узла автомобиля и причинах появляющегося свиста стоит разобраться несколько подробнее.

Генератор это весьма важная часть, точнее механический узел автомобиля, благодаря которому все электро-системы автомобиля получают для их правильной работы необходимое питание. Для этого ротору необходимо непрерывное вращение, которое в свою очередь и обеспечивает соединение ремнем ротора и коленвала двигателя.

Короткая карта диагностики неисправности

Если искра есть, топливо поступает, стартер Рено Логан крутит и мотор не заводится, стоит поочередно выполнить одно из действий:

• Проверить работу иммобилайзера.
• Подгазнуть при прокручивании стартерного механизма (неисправен РХХ).
• Продуть камеру сгорания, выжав полностью педаль газа.

Более серьезные методы диагностики основываются на следующих предположениях:

• Проблемы с работой бензонасоса и искрообразованием – смотреть датчик положения коленчатого вала и его питание.
• Не работает топливный насос – проверить электрическую цепь (соединительную колодку под водительским порогом, предохранитель и реле).
• Шероховатости с пуском горячего мотора – посмотреть датчик охлаждающей жидкости и цепь его питания.
• Сбрасываются часы – осмотреть клеммы АКБ.

Все методы перепробованы – результата нет: анализировать раздел «На заметку».

С каждым годом инженеры стараются усовершенствовать конструкции двигателей, в угоду экономичности и экологичности этих агрегатов. Связи с этим растет количество поломок, связанных с нестабильной, плохой работой двигателя, вплоть до его полной остановки. Владельцы Рено Логан не один раз сталкивались с проблемой плохого запуска двигателя, а также его нестабильной работой.

Интервал замены ремня

Согласно регламенту, приводной ремень желательно менять раз в 60 тысяч километров или один раз в четыре года. Однако профессионалы своего дела утверждают: нужно менять каждые 40-45 тысяч километров. Это связано с тем, что так можно предупредить износ и остальных частей и деталей машины. Даже если ваш автомобиль просто стоит, вы его не используете, необходимо менять эту деталь. Всё дело в том, что в течение времени он износится, исчезает эластичность

Также важно учитывать следующие факторы: климатические условия, качество дорожного покрытия, стиль вождения, нагруженность машины

В первую очередь рассмотрим почему приводной ремень может выйти из строя:

1. Трещина – на самом деле на ремне могут быть и значительные разрывы. Если их проигнорировать, то это приведёт к искажению клапанов и, как следствие, газораспределительный механизм придёт в негодность. Тогда придётся отремонтировать весь силовой агрегат.
2. Заводской брак – редко встречается, но приносит огромные проблемы.
3. Растяжение ремня – из-за этого деталь издаёт неприятный писк, это приводит к быстрому «старению».
4. При износе шкивов и зубьев тоже происходит вывод из строя.

Все данные причины способствуют быстрому износу ремня машины Duster. Для профилактических целей нужно самим проверять пригодность детали. Причём такую работу можно сделать с любыми моделями, как с 1,6, так и с 2,0. Во время проверки не забудьте посмотреть натяжение ремня.

Что необходимо для проведения работ

Для кроссоверов Renault Duster предусмотрены 2 варианта привода вспомогательных агрегатов. Это напрямую зависит от комплектации. Существуют варианты с кондиционером, либо без него.

Покупая отдельно ремень, либо комплект, состоящий из ремня и ролика, учтите комплектацию автомобиля и тип двигателя.

• Двигатель 1,5 литра. Здесь требуется комплект, в который входит ремень и ролик, с артикулом 7701476476. Стоит порядка 3,5 тысяч рублей.
• Мотор 1,6 литра. Здесь используется комплект под номером 770478717. Цена немного ниже. От 3,1 тысячи рублей;
• Двигатель на 2,0 литра. Здесь ищите оригинальный комплект с номером F4R 11720973R. Но цена будет около 5 тысяч рублей.

Все представленные комплекты состоят сразу из ремня и ролика. Вообще можно заменить только приводной ремень. Но бывалые владельцы Renault Duster, как и опытные автомеханики, советуют всё же менять сразу оба элемента.

Если оригинал найти не удалось, либо цена кажется слишком высокой, можно найти аналоги. Предпочтение отдавайте таким производителям как Riginal, Fenox, Febest, Gates.

Генератор Рено Логан с двигателем 1.4 и 1.6 после 2010 года

Приветствую, автолюбитель Renault Logan!

Сегодня рассмотрим генератор на автомобиль Рено Логан с кондиционером и ГУРом руля. Подобный генератор идёт и на авто с гидроусилителем, но без кондиционера.

Фото 1. Генератор Renault Logan 12v 90amp BOSCH.

Фото 2. Генератор Renault Logan 12v 90amp.

Продавщица Татьяна сказала, что это ходовой генератор на Рено после 2010 года выпуска…

Пробег моего автомобиля сейчас 111 тыс. км, а генератор обычно ходит 120-160 тыс. километров. После такого пробега рекомендуется уже прислушиваться к его работе – шумит он либо нет. При обнаружении шума, когда работает генератор в таком случае желательно сразу поменять подшипник. Не нужно откладывать его ремонт.

Чаще всего первым изнашивается передний подшипник ротора, где установлен шкив, так как больше нагружен при работе. Колектор и задний подшипник ходят дольше.

Фото 3. Закрытые подшипники генератора 202 и 303.

Фото 4. Колектор генератора БОШ.

Стоимость самого генератора достаточно высока, а приобретение подшипников и сам ремонт генератора Renault Logan обойдётся вам в небольшую сумму. На генераторе моей ЛоганМашины с двигателем К4М установлены 202 и 303 закрытые пыльником подшипники.

Помимо износа подшипников в генераторе могут быть и другие признаки неисправности, такие как:

• Малый или большой зарядный ток;
• Нет зарядки;

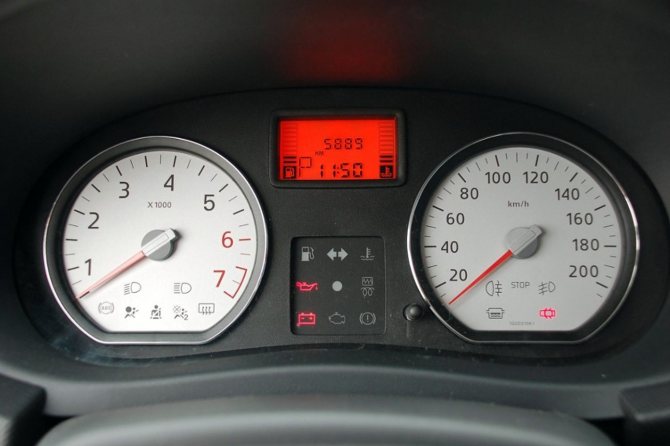

• Лампа аккумулятора на щитке приборов горит в полнакала;
• Не срабатывает обгонная муфта шкива генератора.

Порядок проверки и ремонта генератора

Проверяем генератор и, если есть неисправность ремонтируем:

• Разборка, прочистка и дефектовка деталей;
• Проверка статора и ротора на предмет обрыва или короткого замыкания;
• Проверка состояния колец возбуждения ротора;
• Проверка диодного моста и дополнительных диодов;
• Проверка реле – регулятора;
• Проверка высоты щёток и лёгкость их перемещения в гнёздах;
• Проверка срабатывания обгонной муфты;
• Сборка генератора и его проверка на специальном стенде.

Реле-регулятор не так часто выходит из строя, как подшипники, но также является расходным материалом

При приобретении реле нужно обратить внимание на вход питания, так как может быть, как одно, так и двух контактная фишка. Данные регулятора на этот генератор (см. фото ниже): RB0408A (UTM)

фото ниже): RB0408A (UTM).

Фото 5. Реле Регулятор Renault RB0408A (UTM).

Фото 6. Регулятор генератора RB0408A (UTM).

Номер генератора по каталогу ALB0408 F000BK0408 от компании KRAUF. Приводной шкив изделия под ремень имеет шесть ручейков. Помимо проверки фишки питания нужно также сразу проверить совпадают или нет приливы крепления генератора для его крепления к блоку двигателя.

Фто 7. Генератор ALB0408 F000BK0408 от компании KRAUF.

Фото 8. Коробка от генератора ALB0408 компании KRAUF.

На коробке от этого генератора, который показал на фото выше, указан вид фишки L-DFM (FR). Это два штыря и перечень всех двигателей Renault, на которые можно установить это изделие и, также такие данные как 12 вольт, 90 ампер.

Как узнать какой тип двигателя, установлен на вашем автомобиле…

Нужно открыть капот и на защитной крышке ремня ГРМ с левой стороны можно увидеть бирку, где указан тип двигателя. Бирка на вашем авто с двигателем 8 клапанов может быть заклеена в другом месте. На ЛоганМашине, который я эксплуатирую установлен 16 клапанный двигатель K4M.

Для того, чтобы определить какой у вас разъём на генераторе, необходимо для начала отсоединить клемму массы с аккумулятора, а затем вынуть фишку питания с генератора.

Хотите узнать, на каком пробеге загудели подшипники генератора у автолюбителей на машине. Для этого войдите под шапку в сообщество здесь на ЮтубКанале и проголосуйте.

Снятие, ремонт, замена, установка генератора переменного тока Renault Logan 2004-2015 Бензин

Инструменты:

• Гаечный ключ рожковый 10 мм
• Вороток под торцевую насадку
• Насадка на вороток 13 мм
• Насадка на вороток 15 мм
• Динамометрический ключ
• Отвертка крестовая средняя
• Отвертка плоская средняя
• Мультиметр (омметр)
• Линейка

Детали и расходники:

• Генератор
• Регулятор напряжения генератора в сборе со щеточным узлом
• Выпрямительный блок генератора

Примечания:

На данном генераторе, в гаражных условиях, возможна замена только регулятора напряжения в сборе со щеточным узлом и выпрямительного блока. При обнаружении неисправности других деталей, следует заменить генератор в сборе или обратиться в специализированный центр по ремонту таких деталей.

В данном примере описывается процесс снятия и ремонта генератора на автомобиле с наиболее полной комплектацией, как самый сложный и трудоемкий вариант.

Снятие генератора

1. Снимаем клемму с «минуса» аккумуляторной батареи.

2. Снимаем ремень привода вспомогательных агрегатов, с подробной инструкцией можно ознакомиться здесь.

3. Разжав отверткой фиксаторы, отсоединяем колодку жгута проводов от генератора.

4. Отворачиваем и снимаем гайку крепления наконечника провода на генераторе.

5. Снимаем провод.

6. Снимаем нижние части переднего брызговика двигателя, как описано здесь.

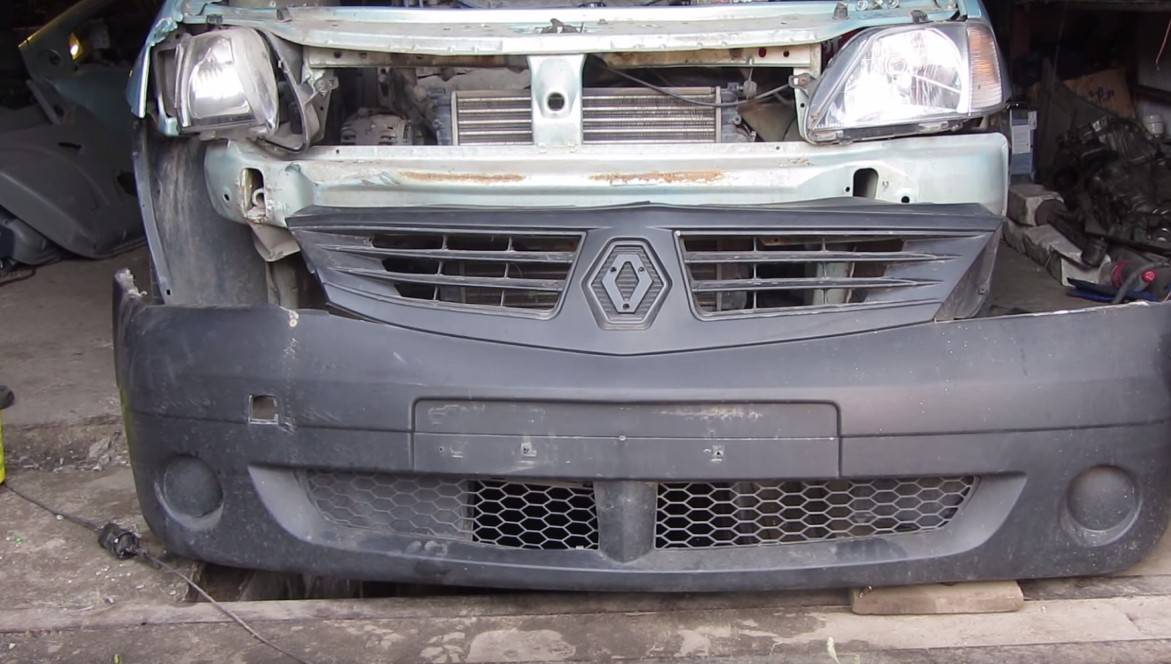

7. Снимаем передний бампер в сборе с облицовкой радиатора, как описано здесь.

8. Выкручиваем болты крепления компрессора кондиционера и очень аккуратно смещаем его в сторону (не нужно отсоединять трубопроводы от компрессора).

9. Выкручиваем болты крепления насоса гидроусилителя рулевого управления (шланг и трубопровод не отсоединяем).

10. Отверткой поддеваем и снимаем держатель жгута проводов от кронштейна навесного оборудования.

11. Выкручиваем три болта крепления генератора.

12. Сместив в сторону насос гидроусилителя рулевого управления, достаем генератор.

Примечание:

Во время установки генератора, болты его крепления необходимо затягивать моментом 21 Нм.

Ремонт генератора

1. Выкручиваем винт крепления задней крышки генератора.

2. Далее нужно отвернуть две гайки крепления задней крышки генератора.

3. Снимаем заднюю крышку генератора.

4. Выкручиваем три винта крепления регулятора напряжения.

5. Снимаем регулятор напряжения.

6. Замеряем расстояние, на которое выступают щетки из щеткодержателя, проверяем насколько легко они могут перемещаться. Если расстояние меньше 5 мм, щеткодержатель, в сборе с регулятором напряжения, необходимо заменить новым.

7. Проводим проверку сопротивления обмотки ротора. Для этого используем мультиметр, подключенный щупами к контактным кольцам. Если прибор показывает величину сопротивления, которая стремится к бесконечности — это свидетельствует об обрыве в обмотке. В случае обнаружения поломки, заменяем ротор или генератор в сборе.

8. Проверяем диоды выпрямительного блока. Для этого подсоединяем один щуп к «массе» выпрямительного блока, а другой к диодному выводу.

9. Затем меняем щупы местами. Диоды должны пропускать ток только в одном направлении. Если ток проходит в обе стороны, значит диод неисправен. В этом случае заменяем выпрямительный блок или генератор в сборе.

10. Чтобы снять выпрямительный блок, отверткой разжимаем двенадцать контактов.

11. Выкручиваем два винта крепления выпрямительного блока и снимаем его с генератора.

12. Сборка и установка генератора производится в обратной последовательности. Во время сборки заменяем все неисправные и поврежденные детали.

В статье не хватает:

• Фото инструмента
• Фото деталей и расходников
• Качественных фото ремонта

Генератор Renault Logan

Каждый автовладелец знает о том, что генератор — это самый главный источник энергии. Его принцип работы – преобразование энергии механического типа в электрическую. Если данный узел неисправен, то передвигаться на таком автомобиле невозможно. Завод-производитель оснащает Renault Logan двумя типами генераторов. Первый из них – генератор собственного производства Renault с артикулом 7701477694. Это трехфазный генератор переменного тока, стоимость которого колеблется в районе 18000 — 20000 рублей. Сила тока составляет 98А, а напряжение – 14 В.

У генератора отсутствует ременной шкив, а крепление на ножках. Второй генератор, устанавливаемый на автомобиль, имеет артикул 8200727051. Стоит он немного дешевле. На официальном сайте запчастей для Рено Логан его можно приобрести за 17880 рублей. Сила тока данного агрегата немного больше: 100А, а напряжение такое же, как и у предыдущего.

Однако совсем не обязательно при поломке приобретать оригинальный генератор, так как сегодня существует множество аналогов, которыми можно его заменить. В таблице приведены наиболее популярные генераторы аналогового типа с артикулами и ценой, которые можно установить на Рено Логан.

Генератор	Артикул	Стоимость, в рублях
SAT	ST8200386806	7500
WAI	23751N	9200
Vizit-Auto	CA1628IR	8000
Valeo	439661	14500

Ремонт генератора Рено Логан

Со временем можно заметить шум, который появляется при работающем двигателе. Иногда он может быть вызван износом ролика ГРМ. Так же может выйти из строя подшипник компрессора кондиционера.

Но в некоторых случаях замена деталей не дает ничего. И тогда следует проверить состояние генератора. Зачастую выходит из строя его шкив.

Он является многокомпонентным и при неправильной установки ремней он может разбиваться под воздействием вибрации.

На Рено Логан генератор снять довольно проблематично, особенно на машине с кондиционером. Несмотря на то, что для крепления используется всего 3 болта.

Как определить, что генератор вышел из строя?

Существует несколько признаков, благодаря котором можно с точностью утверждать, что генератор вышел из строя, и требуется его ремонт или замена.

1. Генератор стал издавать необычные звуки и шумы, которые не исчезают при регулировании натяжения приводного ремня. Это может указывать на неисправность подшипников или шкива.
2. Горит иконка аккумулятора на приборной панели, указывающая на то, что АКБ не заряжается или же часто и быстро разряжается. Проблема может крыться в диодном мосту.
3. Различные индикаторы, лампочки в салоне, а также фонари и фары светят тускло или же постоянно меняют свою яркость при движении. Решение проблемы может крыться в реле генератора.
4. Низкий уровень напряжения после включения или же превышение допустимого уровня напряжения.

Чтобы предотвращать неисправности генератора, периодически рекомендуется проводить осмотр генератора и приводного ремня. Необходимо следить за тем, чтобы на него не попадали ни грязь, ни влага. Если же такое произошло, следует аккуратно удалить все загрязнения. Также нельзя забывать убирать подтеки смазки.

Порядок снятия и установки генератора на рено логан с гур и без кондиционера

В такой комплектации снять генератор с автомобиля не составляет особого труда, поэтому делается быстро и без лишних проблем. Первым делом необходимо ослабить ремень и снять его.

Открыв капот, сверху необходимо открутить болт крепления к кронштейну.

Затем два болта снизу, используя накидной ключ, так как другим делать это будет весьма неудобно.

После этого можно пробовать извлекать генератор из под капота, как это наглядно показано на приведенном ниже фото.

После того, как все это выполнили, можно устанавливать новый генератор на свое место. Что касается цены на данный агрегат, то она составляет не менее 6000 за не оригинальный, и от 15000 рублей за оригинальный. Но есть варианты еще дешевле, и ничем не хуже — купить оригинальный генератор на Логан на разборке. Обычно, ценники начинаются от 3500 до 5000 рублей.

Renault Megane Маргоша › Logbook › Замена контактных колец и щеток генератора

В День водителя было решено не пролеживать бока на диване, а отправиться в гараж на небольшой ремонт. Нет, Маргоша не заболела. Она исправно бегает и радует меня. Просто еще в июле, перед поездкой на юг, сняв генератор для замены шкива и подшипников, я обнаружил большую выработку на контактных кольцах и почти до упора сточенные щетки. Оперативно доставить кольца не удалось — Екзист ставил почти двухнедельный срок. Решил ехать так, на свой страх и риск. В итоге Марго пробежала 11 тысяч километров (6000 до Крыма и обратно, и тут по месту еще пятерку). Никаких намеков на пропадание зарядки не было, хоть и было немного ссыкотно в дороге). Так бы и зиму наверно отъездила. Но зимы у нас на Урале дюже холодные и перспектива встать где-нибудь за 200 верст от дома с горящей лампочкой и тугим рулем совсем меня не прельщала. И ремонтироваться в мороз тоже не хотелось. К слову, зима у нас началась 1 октября и уже успела разогнаться до -20 по ночам. Но на День водителя, как по заказу, случилась у нас оттепель + 2 градуса. Решено было добить эту тему.

Итак, все началось со снятия генератора. Перед началом работы надо снять аккумулятор. Затем скинул подкапотный пластик, открутил и отодвинул в сторону верхнюю часть «телевизора».

Снял верхушку телевизора.

Привет, Геннадий!

Также необходимо снять левое колесо, для доступа к шкивам (при последующем надевании ремня допооборудования) и доступа к нижнему болту генератора (сверху его крутить совсем неудобно, а так через арку можно просунуть длинный вороток с пьяным ключом и головкой).

Снял колесо и передний подкрылок. Также надо открутить защитную пластину.

Затем открутил упор генератора и два болта, крепящие его к блоку. Небольшая хитрость — чтобы подлезть через арку к нижнему болту, надо немного опустить двигатель. Немного открутил три болта верхней крышки ГРМ и двигатель опустился сантиметра на 2.

Для оттяжки натяжного ролика использую ключик с веревочкой. Надеваю на ролик, а веревочку просовываю Маргоше в ноздрю. Тяну веревочку на себя и снимаю ремень. Удобно.

Не забыв отсоединить провода, с помощью грубой силы и какой-то там матери вытащил гену. Мешаются всякие шланги, но в целом все пропихивается и даже без мыла :)) И вот он предстал передо мной (уже второй раз за год) во всей красе. Начнем вскрытие.

На что жалуетесь, больной?

Во второй раз делать все уже гораздо проще. Пластиковая крышка сидит на защелках — просто отверткой поддел и все. Под ней регулятор на трех болтиках.

Регулятор и диодный мост.

Щеточки приуныли немного. Но с работой еще справлялись.

В прошлый раз бегал по гаражам за съемником, а теперь прикупил такой девайс себе в арсенал (за 200 руб). Хорошая штука. Задняя крышка сдергивается с подшипника, а он сидит на валу, поверх ножек контактных колец. Сдернул его съемником за 3 секунды.

А ну-ка, подшипник, слезай с вала!
