Диагностика и ремонт ходовой части Renault DUSTER

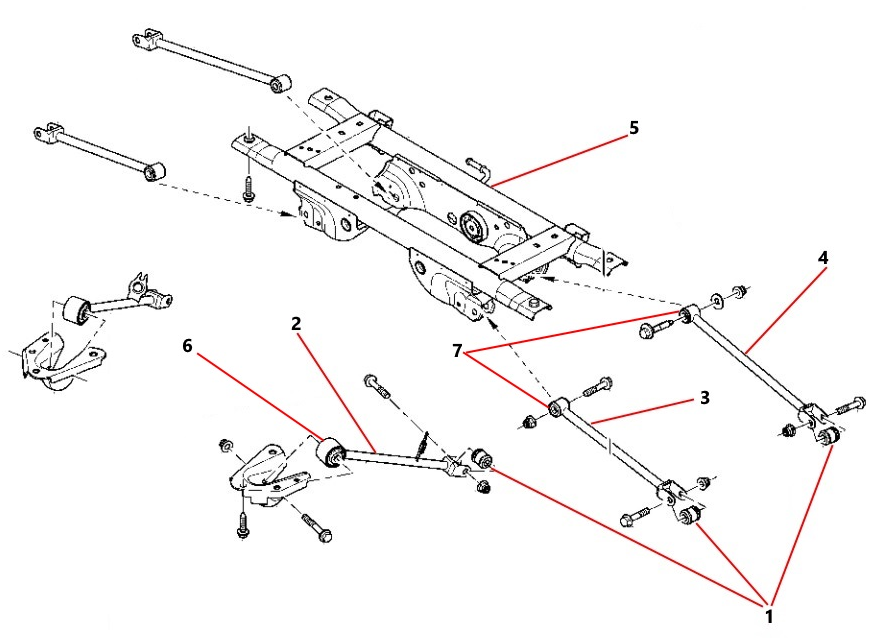

Из чего состоит задняя подвеска Дастера 4wd и 2wd, артикулы

Задняя подвеска в Рено бывает 2-х типов. Торсионная балка используется в переднеприводных версиях автомобиля. Второй вариант на Рено Дастер — полноприводная 4wd, сама по себе независима, имеет систему поперечных и продольных рычагов. Такая модификация зарекомендовала себя на паркетниках и давно применяется автопроизводителями.

№ пп	Наименование	Артикул
1	Рычаг поперечный передний	8200839124
2	Рычаг поперечный задний	8200839119
3	Рычаг задний продольный правый	551107894R
4	Рычаг задний продольный левый	551119305R
5	Сайлентблок заднего рычага продольного поперечного	8200839121
6	Амортизатор задний	8200811407-562103964R
7	Пружина задняя	DC393-30988
8	Стойка стабилизатора	8200814411/ 546180001R
9	Втулка стабилизатора	562300111R

Основные неисправности подвески

Большинство неполадок в подвеске Дастера можно диагностировать самостоятельно. Достаточно помнить несколько рекомендаций:

1. При выходе из строя подшипника при увеличении скорости появляется характерный гул. Также можно обнаружить проблему, если приподнять машину и повращать колесо вручную, любой посторонний звук недопустим.
2. Стойки стабилизатора даже при малейшем люфте будут стучать на неровностях. Чтобы проверить их, нужно внимательно осматривать соединения и при этом дергать деталь. Если заметно движение или слышен стук, требуется замена.
3. Стабилизатор поперечной устойчивости проверяется из ямы. Нужно дергать его и следить за состоянием втулок. Если там есть люфт, следует заменить элементы крепления.
4. Амортизаторы проверяются простым раскачиванием машины. Аккуратно и сильно нажмите на кузов в районе расположения стойки. Если все нормально, машина вернется в исходное положение сразу. Если же она раскачивается, то амортизатор неисправен.
5. Опорная стойка при повреждении также может быть причиной стука. Выявить проблему проще всего под капотом. В месте крепления должен быть небольшой зазор. Если элемент поднялся и расстояние до кузова увеличилось, это обозначает, что резина стойки продавлена и нужно менять деталь.
6. Проверить состояние сайлентблоков можно с использованием монтировки. Она подкладывается под рычаг, после чего элемент раскачивается, если есть лишние движения, нужно менять детали. Повреждения нередко можно выявить при визуальном осмотре.
7. Шаровые опоры вначале осматриваются. Если есть повреждения пыльника или он цел, но при движениях рычага вверх-вниз наблюдается люфт, то деталь нужно менять на новую.

Чтобы обеспечить высокое качество ремонта, старайтесь приобретать запасные части премиум-класса: бюджетные детали имеют небольшой ресурс.

Детальное описание устройства передней подвески Дастера

В состав ходовой части спереди входят:

• нижний поперечный рычаг, закрепленный на подрамнике с помощью подвижных резиновых шарниров;
• телескопический амортизатор 2-стороннего действия типа МакФерсон с верхним опорным подшипником;
• цилиндрическая пружина, надетая на стойку (нижний виток упирается в приваренную к трубе площадку, а верхний прижат опорой с подшипником);
• поворотный кулак, закрепленный на стойке болтами и на рычаге с помощью шаровой опоры;
• ступица, вращающаяся относительно кулака на шарикоподшипнике, не требующем регулировки;
• стабилизатор поперечной устойчивости, проходящий через резиновые втулки на подрамнике;
• стойка стабилизатора с шаровыми пальцами.

Различия конфигураций 4х2 и 4х4

Базовый вариант кроссовера с трансмиссией 4х2 оснащен приводом на передние колеса. Модификации 4х4 отличаются конструкцией коробки передач, в которую введен раздаточный редуктор, и задней многорычажной подвеской. Ходовая часть спереди не зависит от типа привода. В конструкции узлов подвески используются унифицированные детали.

Схема и конструкция узла

При движении автомобиля колесо наезжает на препятствие, рычаг поднимается вверх, сжимая пружину и двигая шток амортизатора. При повороте руля наконечники передают усилие к поворотным кулакам, опорные подшипники позволяют отклонять колеса в стороны относительно кузова (угол ограничивается конструкцией реечного механизма). Приводные валы с шариковыми шарнирами обеспечивают передачу крутящего момента вне зависимости от положения передних колес.

Особенности подвески Renault Duster

Передняя подвеска автомобиля Renault Duster отличается использованием 2-трубных стоек, заполненных газом, обеспечивающим повышенную жесткость (по сравнению с минеральным маслом). Владельцы машин могут использовать пружины с увеличенной высотой (для наращивания дорожного просвета) или распорные втулки между витками стандартного элемента.

Подвеска Дастера 4×4: схема, фото

Лучше всего разобрать переднюю и заднюю часть отдельно, так как они имеют ряд отличий. После желательно посмотреть все узлы на своем авто, тогда вы сможете закрепить знания и проверить узлы, если это необходимо.

Передняя

Схема передней подвески с картинками позволяет разобраться во всех особенностях подвески буквально за несколько минут. При кажущейся сложности все достаточно просто и понятно:

1. Основным несущим узлом является подрамник, именно на нем расположены все детали передней подвески. Крепление подрамника к кузову должно быть прочным, чтобы исключить деформацию конструкции.
2. С каждой стороны на подрамник через сайлент-блоки крепится треугольный рычаг. Это подвижный элемент, с наружной стороны которого установлена шаровая опора.
3. К шаровой опоре крепится поворотный кулак. В узел также входит ступица и подшипник колеса.
4. На верхней части поворотного кулака крепится стойка амортизатора в сборе с пружиной. Этот узел фиксируется на брызговике кузова через опорно-поворотный подшипник.
5. Стабилизатор поперечной устойчивости представляет собой штангу, которая закреплена на корпусе машины через специальные подушки для обеспечения нужной подвижности.
6. Стойка стабилизатора соединяет элемент с амортизатором, ограничивая поперечный крен и обеспечивая стабильность движения.

При относительной простоте конструкции она обеспечивает мягкий ход и компенсирует большинство неровностей, если все узлы в хорошем состоянии.

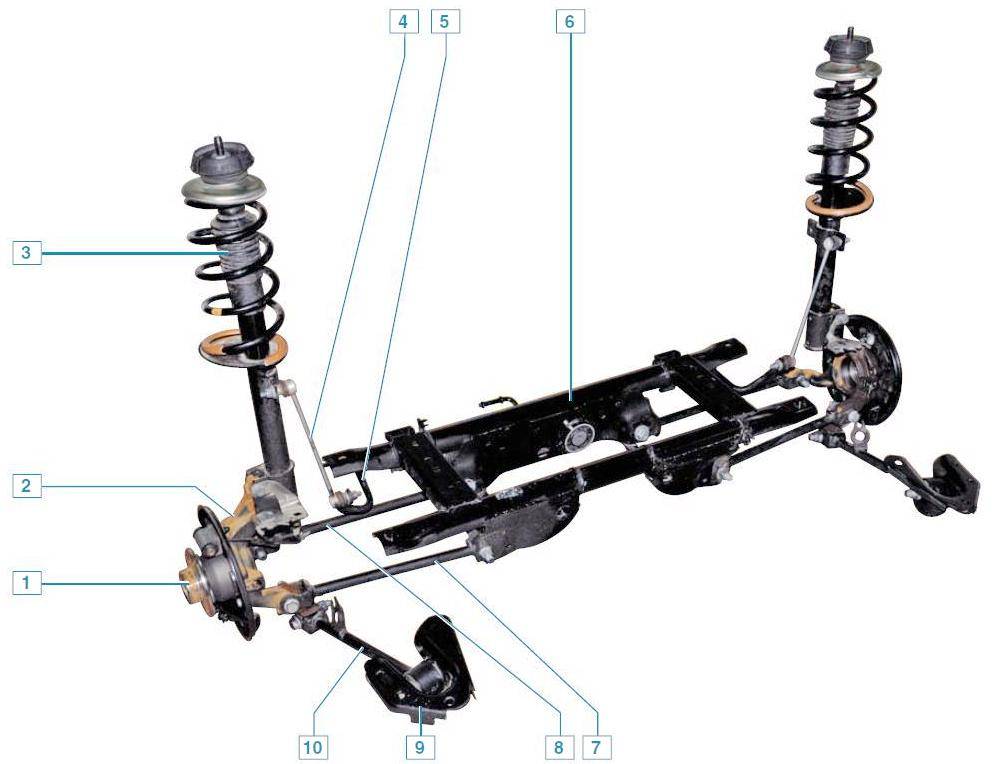

Задняя

В отличие от переднеприводных авто, в которых задняя часть крепится на полузависимой раме, в модификации 4×4 задняя часть также независимая. Это обеспечивает большую стабильность и лучшую управляемость на высокой скорости, но при этом уменьшает возможности при передвижении по бездорожью. Конструкция состоит из следующих элементов:

1. Подрамник. Он поменьше, чем спереди, имеет другую форму, отличается и система крепления к кузову.
2. Несущий элемент соединяется с колесом за счет двух поперечных рычагов переднего и заднего (именуются по расположению относительно авто).

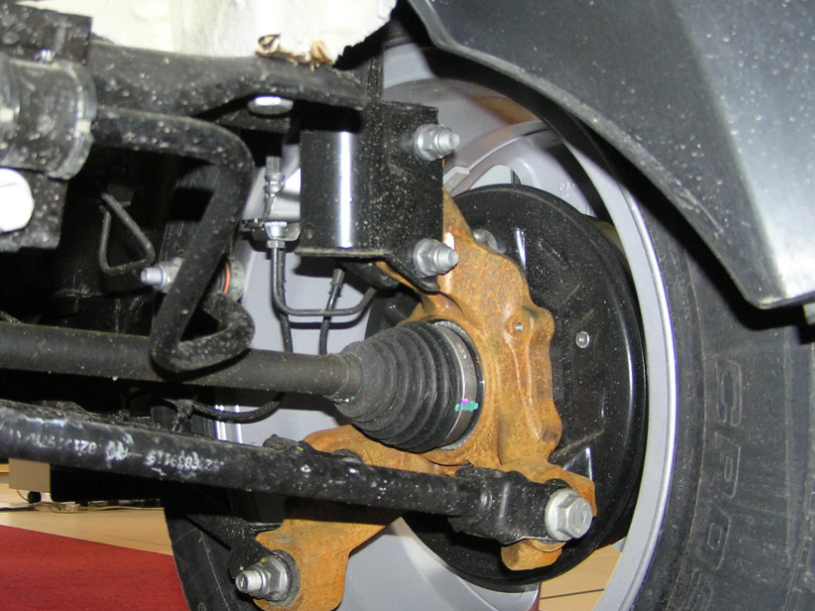

3. Ступица заднего колеса совмещена с кулаком, также в ней находится подшипник.
4. Амортизаторная стойка в сборе с пружиной крепится к кулаку снизу и к раме авто сверху через специальную опору.
5. Стабилизатор поперечной устойчивости расположен ближе к задней части и соединяется с амортизаторами через стойки.
6. Продольный рычаг крепится к ступице с одной стороны и кронштейну крепления кузова с другой.

Так как система по принципу и устройству напоминает переднюю, разобраться в ней несложно. Отличия касаются в основном конструкции рычагов, но это непринципиально.

Дорогая ли на Дастере подвеска

Изучив конструкцию передней и задней детали и, зная какие в них слабые места, хотелось бы понимать в какую сумму нам обойдется обслуживание автомобиля за, скажем, сто тысяч километров. Это наглядно нам продемонстрирует следующая таблица:

Наименование	Количество	Ориентировочная цена единицы, руб.	Периодичность замены, тыс. км.	Сумма в зависимости от периодичности замены
Сайлентблок рычага	4	500	50-100	2 000-4 000
Шаровая опора	2	1 200	100	2 400
Стойка стабилизатора переднего заднего поперечной устойчивости	2	2000	30-40	8 000-12 000
Амортизатор задний	2	4000	50-100	8 000-16 000
Ступичный подшипник задний	2	800	50-100	1 600-3 200
ИТОГО:	22 000 – 37 600

Кроме указанных цифр нужно учесть расходы на выполнение работ. В этом вопросе уже каждый выбирает свое — кто-то предпочитает обслуживаться на официальной СТО, кто-то доверяет свой автомобиль «гаражному» сервису, а кто-то получает удовольствие, выполняя несложные ремонтные работы своими руками.

Почему появляется шум и стук в подвеске

Со временем детали изнашиваются, что приводит к появлению посторонних шумов и стуков, особенно при движении по неровной дороге

Очень важно своевременно реагировать на это, так как одна неисправная деталь провоцирует ускоренный износ других, и через короткое время вместо недорогого ремонта может потребоваться замена нескольких узлов. Чаще всего проблемы появляются по следующим причинам:

1. Износ или повреждение сайлент-блоков. Резиновые проставки со временем теряют упругость или трескаются, что приводит к появлению люфтов и смещению положения деталей.
2. Выход из строя шаровых опор или шарнирных соединений стойки стабилизатора. Чаще всего это происходит из-за повреждения резиновых пыльников. Вода и грязь попадают внутрь и способствуют быстрому износу детали.
3. Проблемы с опорами стоек. Этот элемент подвергается высоким нагрузкам и со временем резиновая часть может продавиться или потрескаться, иногда причина в подшипнике, обеспечивающем подвижность соединения.
4. Выход из строя амортизаторов.
5. Поломка пружины. Деталь может надломиться, из-за чего появится постоянный шум или же стук, особенно если кусок застрял и мешает нормальной работе подвески.
6. Проблема со стабилизатором поперечной устойчивости. Чаще всего он не ломается, но изнашиваются подушки крепления к кузову, из-за чего люфт увеличивается и деталь стучит.
7. Неисправности рулевой рейки. Очень часто проблема в этом узле, а не в подвеске, но по стуку определить причину не получится. Нужно проверять соединения и крепления.
8. Износ опорных подушек двигателя. Иногда всему виной именно они.

Подвеска на Дастере — основные качества

Основные её качества: надёжность, высокий ресурс, отличные ходовые качества, которые достигаются большими ходами её элементов и их упругостью. Обратная сторона медали — несовершенство управляемости. На высоких скоростях машина ощутимо кренится в поворотах, становится валкой. Но это не критично, так как автомобиль строился не для кольцевых автогонок, владельцы его так не используют.

Неисправности подвески переднеприводного и полноприводного Дастера
Эта деталь дастера получила славу неубиваемой, но ей не чужды неисправности. В зависимости от того, переднеприводный автомобиль перед нами или полноприводный, поломки бывают разные. Долговечность зависит и от того, в каких условиях эксплуатируется транспорт.
Например, на Рено Дастер может выйти из строя рычаг передней подвески. Срок службы сайлентблоков передних рычагов обычно составляет около 100000 км. Но езда на Рено Дастер по бездорожью снижает его практически в два раза. Поэтому контролировать их состояние необходимо регулярно. Шаровые опоры, обычно выходят из строя примерно при таком же пробеге. В редких случаях слабым местом могут стать стойки переднего стабилизатора поперечной устойчивости, замена которых назревает уже через 30000-40000 км. Ремонт и замена сайлентблоков и других деталей может проводиться самостоятельно. Но лучше делать это на СТО.
Сайлентблоки задней подвески на Рено Дастер 4х4, 4х2 тоже могут выходить из строя. Детали сзади более долговечны, они не требуют внимания до 150-200 тысяч километров. Задние амортизаторы могут «потечь» уже через 50-100тыс. км. Бывает, что примерно после такого же пробега может загудеть один из подшипников ступицы задней оси.

Выбор новых запчастей

На автомобиле Рено Дастер шаровая опора закреплена заклепками. Производитель рекомендует при выходе из строя шарнира производить замену всего рычага. При пробеге 100 000 км происходит износ сайлентблоков направляющего элемента и шарнира, поэтому целесообразнее заменить рычаг в сборе. Ниже каталожные номера со ссылками на магазины с адекватными ценами в Яндекс – маркете.

Артикулы оригиналов:

• 545001225 R правый;
• 545012815 R левый;

Существуют аналоги хорошего качества:

• NK 5013941 левый;
• NK 5013942 правый;
• Fenox CA 11279 правый;
• Fenox CA11179 левый;

Аналоги сайлентблоков средней ценовой категории:

• ASAM 30898;
• Sasic 2254015.

Заклепки на штатных шарнирах высверливаются, новая деталь монтируется болтами крепления. Немного позже, после выпуска авто, производитель опубликовал каталожный номер оригинальной детали – Renault 401 602 308 R.

Существуют аналоги:

• Fenox BJ 10086;
• Stellox 5200371 SX;
• Sasic 7574011;
• Meyle 16160100015;
• Febi Bilstein 40808;
• Swag 60940808.

Как устроена ходовая часть передней оси?

На подрамнике держатся два треугольных рычага, которые через шаровые опоры соединяются с поворотными кулаками. Последние через кронштейн прикрепляются к стойке, а она устанавливается в брызговике кузова и служит для гашения ударов на подвеску за счет свойств стоек и пружин, установленных на ней.

Схема

К конструктивным частям подвески относятся:

1. подрамник;
2. рычаг подвески, салйентблоки и шаровая;
3. поворотный кулак со ступичным подшипником и самой ступицей;
4. стойка-амортизатор;
5. штанга стабилизатора поперечной устойчивости;
6. подушка стабилизатора;
7. стойка стабилизатора.

Для эффективного поглощения колебательных движений кузова, нормальной управляемости и курсовой устойчивости Рено Дастер в стойках находится двухтрубный газовый амортизатор. К средней части основания стойки прикреплена нижняя опорная чашка пружины, а на нижней части находится кронштейн для прикрепления к поворотному кулаку.

На штоке амортизатора ходовой части передней оси Дастера располагается буфер хода сжатия, который имеет защитный чехол. Сверху пружина поджата к верхней опорной чашке, которая держится на штоке амортизационной стойки.

Тяговые и тормозные силы при езде управляются за счет рычагов подвески, которые объединяются через шаровые опоры с поворотными кулаками, а через сайлентблоки с передним подрамником. Подрамник жестко крепится к кузову при помощи четырех болтов.

Основание шаровой опоры крепится к рычагу. Шарнир опоры защищен защитным чехлом из прочной резины. Палец шарового шарнира опоры вкладывается в коническую проушину поворотного кулака и держится гайкой.

Устройство ступичного узла

В поворотном кулаке есть отверстие, в которое запрессован закрытый шариковый радиально-торцевой подшипник. Колесная ступица запрессована во внутренние кольца, которые стягиваются гайкой на резьбовой части хвостовика основания внешнего шарнира колесного привода. Гайки ступичных подшипников имеют правую резьбу, а при эксплуатации они не нуждаются в регулировках.

Штанга стабилизатора Рено Дастера создана из качественной пружинной стали. Она держится на подрамнике за счет скоб через подушки из резины. Два конца штанги соединены со амортизационными стойками через стойки стабилизатора. Они представляют собой стальные стержни с парой шаровых шарниров с обеих сторон.

Угол развала и угол оси поворота переднего колеса заданы конструкторами и не поддаются регулировке. Их проверяют на СТО и сравниваются с контрольными значениями. Когда значения углов отклоняются от нормы, необходимо продиагностировать переднюю подвеску.

Ступичный узел передней подвески имеет следующее устройство:

1. поворотный кулак;
2. проушина крепления наконечника тяги;
3. отверстие для датчика скорости;
4. отверстия для телескопической стойки;
5. отверстия для направляющей тормозных колодок;
6. ступичный подшипник;
7. ступица;
8. проушина для пальца шаровой.

Порядок замены переднего рычага

Для снятия переднего рычага на Рено Дастер нужно иметь такой комплект инструментов:

• набор гаечных ключей;
• монтировку;
• WD 40;
• молоток;
• болгарку;
• металлическую щетку.

Для выполнения работы необходимо:

1. Поддомкратить автомобиль, поставить на смотровую яму или эстакаду.
2. Для доступа к заменяемым элементам демонтировать колесо.
3. Очистить металлической щеткой все нужные элементы от ржавчины и грязи.
4. Смазать резьбовые соединения жидкостью WD 40 и подождать минут 10, чтобы разъело ржавчину на резьбе.
5. Гаечным ключом на 21 открутить две гайки крепления элемента к кузову.
6. Открутить гайку, которой крепится элемент к поворотному кулаку.
7. Затем для демонтажа шарового пальца упереться в нижнюю часть рычага монтировкой и нанести несколько ударов молотком по цапфе.

Бывает так, что палец проворачивается и гайку открутить невозможно. В этой ситуации необходимо срезать оба элемента с помощью болгарки.

Запчасти, ТО

Товары, из ассортимента Дастершоп77, которые могут быть вам интересны:

Наименование	Производитель	Цена	Наличие	В корзину
BR-001-GARD-URDP	Брызговики увеличенные (расширенные) Дастер-ГАРД передние	Дастер-Гард	1300 / 1100 р. Дисконт: 1000 р.	>10
DC495	Дисконтная карта (Dusterclubs.ru, Dustershop77.ru)	700 / 500 р. Дисконт: 500 р.	>10
DC218	Дефлектор воздуха «Теплые ноги» для Дастер, Логан, Сандеро, Ларгус	500 / 300 р. Дисконт: 250 р.	>10
patriot-001-1	Защита муфты редуктора и бензобака (сталь)	Патриот	4900 / 4000 р. Дисконт: 3500 р.	5
PT014-7010402-RDU112901	Накладка на порожек багажника PTGroup	Pt GROUP	1300 / 1100 р. Дисконт: 850 р.	>10
NRD-009102	Жабо под лобовое стекло (РА)	Русская Артель	1800 / 1700 р. Дисконт: 1600 р.	5
R12711	Ветровики (дефлекторы на окна) COBRA/Autoplex	COBRA / Autoplex	2000 / 1600 р. Дисконт: 1500 р.	>10
DC654	Жабо с креплением без скотча 3М (Дастер/Террано) (АртФорм)	АртФорм (Yuago)	3500 / 2500 р. Дисконт: 1900 р.	>10
def-001	Дефлектор капота Vip-Tuning	VIP-Tuning	2000 / 1500 р. Дисконт: 1100 р.	>10
PT010-07010408 / RDU112101	Жабо цельное под лобовое стекло Рено Дастер	Pt GROUP	2900 / 2600 р. Дисконт: 2200 р.	7

Признаки неисправностей

Чтобы вовремя обнаружить поломку, необходимо знать, какие существуют признаки неисправностей рычагов, шарниров и сайлентблоков.

Передних рычагов

Со временем резиновые элементы сайлентблоков в направляющих рычагов стареют, рассыхаются и приходят в негодность. Шаровые опоры тоже подвергаются износу. Направляющий элемент может лопнуть или деформироваться. Кроме того, повышается износ протекторов шин.

Признаки неисправности рычагов:

• машину начинает уводить в сторону при ровном положении руля;
• авто кидает по сторонам, особенно на неровной дороге;
• при повороте колес слышен скрип;
• при торможении автомобиль тянет в сторону;
• стук или скрежет в колесе при движении по неровной дороге.

Шаровой опоры

Замена шаровой опоры на Рено Дастер необходима при наличии таких признаков неисправности:

• при вращении колес слышится глухой стук, который иногда отдает в руль;
• при вращении руля возникают посторонние шумы;
• теряется контроль рулевого управления.

Сайлентблоков

Первый признак износа резинометаллических шарниров – это ухудшение или отказ рулевого управления, замедленная реакция при повороте руля. Также при износе сайлентблоков могут проявляться все признаки неисправности рычага и шарового пальца. Для точного выявления причины нужна диагностика ходовой части автомобиля.

Причины стука подвески на неровностях

Причины возникновения посторонних шумов при работе передней подвески:

1. Плохо затянутые гайки крепления пальцев стоек штанги стабилизатора и резиновых креплений.
2. Выход из строя шарниров стоек стабилизатора поперечной устойчивости.
3. Повреждение резиновой секции, расположенной в опоре передней стойки.
4. Износ шаровой опоры рычага (например, из-за повреждения резинового пыльника и последующего вымывания смазки из узла).
5. Металлический стук справа или слева при переезде кочки указывает на разрушение цилиндрических пружин, от которых отламываются витки.
6. Естественный износ тел качения или беговых дорожек подшипников передних колес. Равномерный гул может возникнуть при недостаточной затяжке гайки крепления (например, из-за ошибки при выполнении ремонта).
7. Посторонние звуки возникают при смятии или разрушении резинового буфера сжатия, расположенного в передних стойках.

Проверка ходовой части

Тестирование производят на автомобиле, установленном на горизонтальном механическом подъемнике или в гаражном боксе, оборудованном смотровой ямой. Перед началом проверки требуется вывесить переднюю часть машины, обеспечив зазор между протектором покрышек и опорной поверхностью. Затем необходимо оценить состояние резиновых чехлов, защищающих шаровые пальцы. Не допускаются трещины и разрывы, а также следы вытекания смазки через линии стыка пыльника и металлического корпуса шарнира.

Осмотреть подвижные элементы, на которых не должно быть следов повреждений и неровности дорожного покрытия. Состояние шарниров проверяют монтажной лопаткой, не допускается люфт в соединении пальца и обоймы. На опорах рычагов не должны наблюдаться следы старения или механического разрушения эластичной части и отделение резины от металлических обойм. Поврежденные элементы требуется поменять на детали, выпущенные заводом Renault или альтернативными поставщиками (подбор осуществляют по каталогам).

Устранение неприятного звука

Владельцы машин отмечают появление постукивания при проезде мелких неровностей из-за зазора между корпусом опорного подшипника и чашкой кузова (конструктивный дефект платформы B0, на которой построены кроссоверы Duster, Kaptur и легковые автомобили Logan). Для устранения неисправности устанавливают резиновое кольцо, изготовленное из разрезанного поперек эспандера с минимальной жесткостью.

Принцип устройства подвески Дастера

Модификация с четырьмя ведущими колесами отличается от стандартной только конструкцией задней подвески, передняя часть аналогична в обеих разновидностях. В моделях 4×4 использована подвеска макферсон, в которой основным рабочим узлом является стойка амортизатора. Название этот тип получил в честь инженера компании Дженерал Моторс, который придумал его.

Что касается принципа работы, то он достаточно прост. Когда машина едет по дороге и попадает на неровность, колесо поднимается либо опускается. При этом начинает работать пружина, которая сжимается либо распрямляется, одновременно с чем удлиняется или укорачивается телескопическая стойка.

Часть нагрузки распределяется по кузову, но основную работу выполняет пружина и амортизатор, который и гасит колебания, чтобы минимизировать вертикальное перемещение машины и обеспечить ее плавный ход. Если нужно повернуть, то вращается стойка с поворотным кулаком и колесом, закрепленным на ступице. Все достаточно просто, но при этом эффективно, что и обеспечило популярность данной системы.

По сути, макферсон – это подвеска, в которой амортизатор снизу жестко прикреплен к поворотному кулаку, а сверху зафиксирован в опоре, обеспечивающей подвижность в определенном диапазоне. При этом ось конструкции проходит через подшипник колеса и шаровую опору, обеспечивающую необходимую подвижность.

Система всегда состоит из одинаковых компонентов, которые могут отличаться по исполнению, но всегда выполняют одни и те же функции. Детали можно разделить на несколько групп в зависимости от характера их работы:

1. Гасящие узлы. Это амортизаторы, которые могут работать по разному принципу.
2. Упругие элементы. Это могут быть пружины, торсионы либо рессоры. Также сюда относятся отбойники и другие полимерные детали, помогающие гасить удары и колебания подвески при наезде на неровности.
3. Направляющие – это система рычагов, которые задают ограничение продольному и поперечному движению подвески.
4. Опорная часть. Обычно эту функцию выполняет поворотный кулак.
5. Стабилизатор поперечной устойчивости. Не дает машине слишком сильно крениться на поворотах и при маневрах.
6. Система креплений. Сюда относятся все элементы – от болтов до хомутов с подушками и сайлент-блоков.
