Рено Логан замок зажигания

Замок зажигания Рено Логан

У замка зажигания Логан проверяют правильность замыкания контактов при различных положениях ключа, а также работу блокировки рулевого колеса. Для правильности замыкания контактов воспользуйтесь тестером в режиме «прозвонки» цепи: в каждом положении ключа в замке проверьте по схеме электрооборудования правильность замыкания контактов замка зажигания.

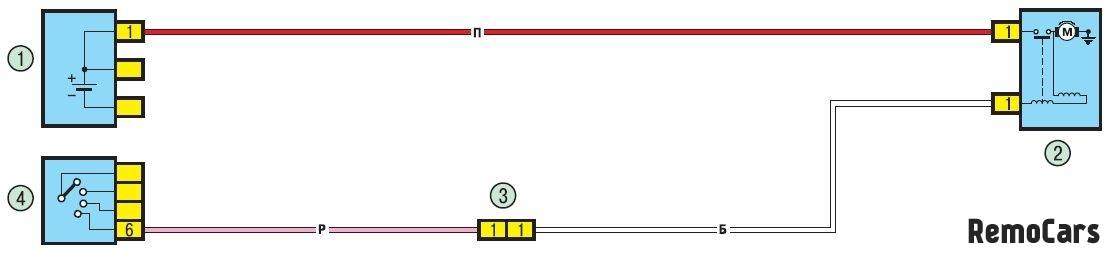

Схема подключения замка зажигания Рено Логан распиновка: 1 — аккумуляторная батарея; 2 — стартер; 3 — разъем электропроводки моторного отсека/салона (моноблок); 4 — выключатель замка зажигания.

Рено Логан замена замка зажигания

Замок зажигания Логан установлкн на рулевой колонке в корпусе и крепится одним болтом, для его снятия потребуется ключ TORX Т20 и плоская отвертка. Перед началом замены замка снимите провод с аккумуляторной батареи.

Выверните два болта, соединяющие верхнюю и нижнюю части кожуха рулевой колонки снимите верхнюю и нижнюю части

Снимите кольцо транспондера и отсоедините от него колодку жгута проводов замка зажигания

Под панелью приборов Логан находится разьем жгута проводов замка зажигания. Выведите его из держателя, отжав фиксатор показанные стрелкой на рисунке выше

Сдвиньте фиксатор в направлении, показанном на рисунке стрелкой, и разъедините колодку. Вставьте ключ в замок зажигания и поверните его на четверть оборота по часовой стрелке (метка на замке зажигания между положениями «А» и «М»)

Вытащите жгут проводов выключателя замка зажигания из панели приборов и выверните болт крепления замка ключем TORX Т20

Отожмите отверткой фиксатор и извлеките выключатель замка зажигания из корпуса, затем снимите его, вытащив жгут его проводов из корпуса. Установка замка зажигания на Рено Логан выполняется в последовательности, обратной снятию.

Износ замка

С течением времени замок зажигания подвергается износу и в один неожиданный момент перестанет исполнять свой функционал. Но это обстоятельство не носит внезапный характер, ведь замок заранее подает сигналы о своем предстоящем крахе. Когда владелец обнаруживает факт проворачивания ключа в замке с повышенным усилием или же ключ совершил полный оборот, то это является прямыми симптомами необходимости замены узла. В качестве небольшой особенности присутствует потребность параллельно с замком зажигания заменить и личинку на водительской двери Renault Logan. Это рациональная мера позволит избавиться от распирающей карман связки ключей.

Работа с электропроводкой

Даже человек без углублённых знаний понимает, что электрическая цепь должна быть замкнута, иначе ток от источника к потребителю просто не будет протекать. В каждой отдельной цепи присутствуют различные элементы: выключатели, предохранители, реле, измерительные приборы и другие всевозможные узлы. Чтобы было несложно разобраться в огромном количестве проводов и правильно с ними работать, контакты отличаются своим обозначением.

Схема Рено Логан требует, прежде всего, правильной работы с ней. Поэтому стоит воспользоваться следующим алгоритмом действий с электросхемой:

Найти в легенде необходимую деталь, к примеру, выключатель вентилятора отопителя

Обратить внимание на номер и соответствующий путь тока

Чтобы полноценно разобраться в устройстве электропроводки автомобиля Рено Логан, следует ознакомиться с обозначением узлов и деталей и выучить легенду. Для большего удобства к буквенным обозначениям добавляют числа, а приборы и провода выделяются своим цветом. Реле и электронные устройства часто представлены в сером фоне, а линии показывают внутренние соединения, то есть то, каким образом электрооборудование соединяется друг с другом и с основной платой. В чёрном квадрате написано число, обозначающее место реле на плане и держателей предохранителей. На схеме также отмечены контакты.

Для определения цветов электропроводки автомобиля Рено Логан используются специальные «ключи», которые обознаются на схеме так:

• Синий цвет — bl.
• Коричневый — br.
• Жёлтый — ge.
• Зелёный — gn.
• Серый — gr.
• Красный — ro.
• Чёрный — sw.
• Лиловый — li.
• Белый — ws.

Выбор детали для ремонта Рено Логан

Отличие левого подрулевого переключателя от правого заключается в разном предназначении функций, исполняемых данными элементами.

Для владельца одним из критериев при выборе элемента для замены или ремонта штатной является заводской артикул переключателя. Артикул призван помочь автолюбителю в выборе оригинальной запасной части для замены и сэкономить его время.

Так как стоимость нового элемента со всей электропроводкой составляет порой значительные суммы (от 3 000 до 6 000 рублей, в зависимости от производителя), многие автолюбители Логан склонны прибегнуть к ремонту, тем более что особых навыков для этого не требуется.

Снятие замка и наружной ручки задней двери Рено Логан

Для замены замка зажигания вам понадобится: Выверните 2 болта, которые соединяют нижнюю и верхнюю части кожуха колонки руля. Верхнюю и нижнюю части кожуха снимите.

Извлеките кольцо транспондера и от него отсоедините колодку жгута проводов. Под приборной панелью размещена колодка жгута проводов выключателя зажигания. Следует вывести ее из держателя, посредством отстранения фиксатора.

Сдвигайте фиксатор и разъединяйте колодку. Вставьте в замок зажигания ключ и его поверните по часовой стрелке на четверть оборота.

Как снять замок зажигания Рено Логан — разбираемся развернуто

Извлеките из приборной рено логан снятие замка зажигания жгут проводов замка зажигания. Выверните крепительный болт замка зажигания. Отверткой отожмите фиксатор и из корпуса вытащите замок зажигания. Этот узел для дешевизны ремонта можно заменить отдельно от замка. Для замены замка необходимо знать определенный нюанс — замок вынимается при определенном повороте ключа.

Мы наглядно покажем тонкости замены. В целях безопасности при начале работ необходимо снять минусовую клему аккумулятора. Для замены замка зажигания вам понадобится: Аналогично отсоединяем от замка тягу внутренней ручки.

Устанавливаем замок задней двери в обратной последовательности. Для снятия наружной ручки задней двери снимаем обивку задней двери и отсоединяем тягу наружной ручки от замка см.

Причина 3. Неисправности топливного насоса

Среди причин, по которым в цилиндры не поступает топливная смесь, на первом месте находятся неисправности, связанные с топливной помпой. Далее мы расскажем, как диагностировать работоспособность самого бензонасоса и проверить исправность электрической части.

Бензонасос вышел из строя

Получив доступ к верхней части топливного насоса, очистите все поверхности от пыли щёткой или сжатым воздухом. Снимите топливоподводящий штуцер (на фото он указан стрелкой) и отведите его вместе с шлангом в сторону.

Проверить, производит ли помпа подкачку топлива, очень просто. Для этого к выходному патрубку насоса подсоединяют тонкую трубку, второй конец которой опускают в небольшую ёмкость. Достаточно на несколько секунд повернуть ключ зажигания и провернуть двигатель стартером, чтобы убедиться в том, поступает ли топливо в магистраль. И, тем не менее, если даже это не происходит, не делайте поспешных выводов – возможно, на насос не поступает питание 12 В. Как проверить электрическую часть, уже говорилось выше. Если же с подачей питания всё в порядке, то можно смело менять турбину насоса – с большой долей вероятности причина поломки кроется в ней.

Нет питания на разъёме топливного насоса

Перегорание предохранителя на 99% свидетельствует о проблемах с топливным насосом, хотя нельзя исключать и возможность короткого замыкания его плюсового провода на «массу». Проверить последнее несложно – достаточно при снятом с насоса разъёме вставить в блок исправный предохранитель. Если при этом загорелась контрольная лампа, то можно приступать к демонтажу и замене насоса. В противном случае следует прозвонить провода его питания и устранить короткое замыкание.

Если при обследовании предохранителя было выявлено, что он остался целым, то следует проверить, поступает ли на его контакты «плюс» от бортовой сети авто. Кроме того, проверьте работу реле, которое отвечает за коммутацию питания топливного насоса.

Для этого обведённое на верхнем фото устройство изымают из блока, а на его место устанавливают перемычку. Последней замыкают разъёмы, отвечающие силовым контактам переключающего элемента. Появление питания на клеммах насоса свидетельствует об исправности цепи. В противном случае необходимо убедиться в работоспособности самого переключающего элемента и наличии на его контактах управляющего сигнала.

Чтобы узнать, поступает ли на реле управляющее напряжение, проверяют наличие постоянного «плюса» на соответствующей клемме в колодке блока предохранителей и диагностируют, приходит ли на колодку управляющий «минус».

Имейте в виду, что « -12В» появляется на входном контакте реле только при работающем двигателе, поэтому следует не только включить зажигание, но и проворачивать двигатель стартером. Если подключенная к управляющему «минусу» и плюсовой клемме лампа так и не загорелась, то причиной может быть как оборванный провод к блоку управления, так и проблемы с самим ЭБУ, иммобилайзером и т. д.

Ещё кое-что полезное для Вас:

Износ замка

С течением времени замок зажигания подвергается износу и в один неожиданный момент перестанет исполнять свой функционал. Но это обстоятельство не носит внезапный характер, ведь замок заранее подает сигналы о своем предстоящем крахе. Когда владелец обнаруживает факт проворачивания ключа в замке с повышенным усилием или же ключ совершил полный оборот, то это является прямыми симптомами необходимости замены узла. В качестве небольшой особенности присутствует потребность параллельно с замком зажигания заменить и личинку на водительской двери Renault Logan. Это рациональная мера позволит избавиться от распирающей карман связки ключей.

Снятие и установка выключателя (замка) зажигания Renault Logan 2004-2015

Выключатель (замок) зажигания установлен на рулевой колонке в корпусе и закреплен одним болтом.

Вам потребуются: ключ TORX Т20, отвертка с плоским лезвием.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2. Выверните два болта, соединяющие верхнюю и нижнюю части кожуха рулевой колонки.

3. Снимите верхнюю.

4. . и нижнюю части кожуха.

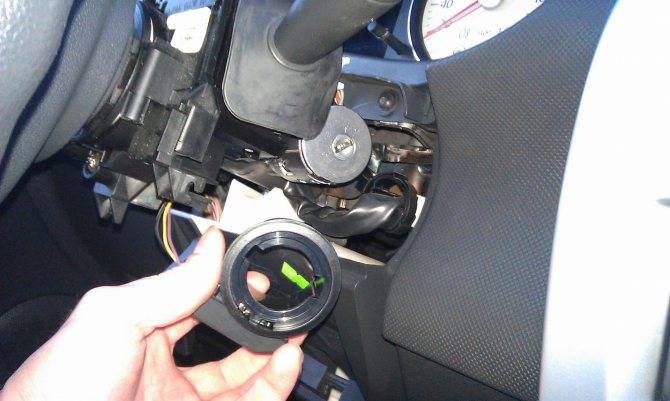

5. Снимите кольцо транспондера.

6. . и отсоедините от него колодку жгута проводов.

7. Под панелью приборов находится колодка жгута проводов замка зажигания. Выведите ее из держателя, отжав фиксатор (показан стрелкой).

8. Сдвиньте фиксатор в направлении, показанном стрелкой, и разъедините колодку.

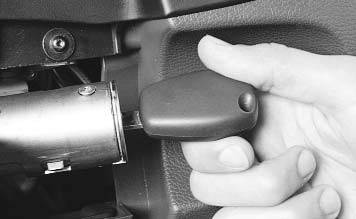

9. Вставьте ключ в замок зажигания и поверните его на четверть оборота по часовой стрелке (метка на замке зажигания между положениями «А» и «М»).

10. Извлеките жгут проводов выключателя (замка) зажигания из панели приборов.

11. Выверните болт крепления выключателя (замка) зажигания.

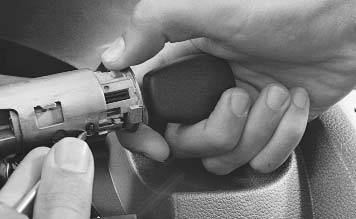

12. Отожмите отверткой фиксатор и извлеките выключатель (замок) зажигания из корпуса.

13. Снимите выключатель (замок) зажигания, вытащив жгут его проводов из корпуса.

14. Установите детали в порядке, обратном снятию.

Как снять и заменить замок зажигания на Рено Логан: фото и видео

В одну из основных составляющих системы зажигания любого автомобиля в том числе и Рено Логан, входит замок зажигания. Все комплектующие части, элементы и детали нуждаются в своевременной замене при её неисправности. Потому как сломанные части этого механизма, могут подвести водителя в самый неожиданный момент.

Видео замены замка зажигания на Рено Логан ниже.

Устройство замка зажигания

Замок зажигания представляет из себя электрический элемент с контактной частью и механической блокировкой, расположенной с правой стороны рулевой колонки. В этом устройстве вся электрическая часть между собой связана и управляется при помощи ключа зажигания.

В замке зажигания предусмотрено 4 различных положения ключа:

На рисунке отображены 4 основных положения ключа зажигания

• S — Отключено (ключ вставлен в замок зажигания).
• A — На стоянке (предназначена для снятия механической блокировки, а также подачи питания на отдельные электроприборы).

M — Зажигание (Активирован весь электропакет автомобиля, включены контрольные лампы на панели приборов). D — Старт (Запуск двигателя).

Неисправности замка зажигания

Конструкция замка зажигания вблизи

Конструкция замка зажигания предусматривает в себе несколько контактных групп и выход хотя бы одной из них оставит весь автомобиль без подачи энергии. Самой популярной неисправностью становится, выход из строя реле и поломка возвратной пружины. Для того, чтобы самостоятельно провести диагностику неисправности или заменить вышедший из строя замок зажигания потребуется немного сноровки и точное следование дальнейшей инструкции.

Порядок действий при замене и снятии замка зажигания

Для выполнения всех работ вам потребуется: отвёртка с плоским жалом и специальный ключ Torx Т20.

1. В первую очередь отсоедините минусовую клемму от замка зажигания.
2. Отверните 2 болта которые соединяют между собой нижнюю и верхнюю элементы кожуха.

   Вывернув 2 болта крепления, кожух можно снимать.

3. Демонтируйте эти элементы рулевого колеса (если при повороте руля слышен стук, то читайте материал: стуки в рейке при повороте руля).

   Нижняя и верхняя часть элементов кожуха снимается после небольшого усилия на неё.

4. Отключите питание и извлеките иммобилайзер.

   Сначала извлеките кольцо а затем отключите питание.

5. Под приборной панелью отключите жгут проводов питания зажигания, предварительно демонтировав из держателя на корпусе.

   Так выглядит колодка, когда она отсоединена от держателя.

6. Путём смещения фиксатора отсоедините колодку.

   Лучше всего отгибать фиксатор с помощью отвёртки

7. При помощи отвёртки выверните болт из корпуса замка зажигания.

   Выкручиваем болт фиксации замка зажигания против часовой стрелки.

8. Вставив ключ в замок зажигания, поверните его на ¼ оборота.
9. Плоской отверткой отогните фиксатор корпуса и достаньте замок зажигания вместе со жгутом проводов.

С небольшим усилием нажав на замок он выйдет из своего посадочного места.

Установку следует производить аналогично порядку снятия.

Благодаря таким не сложным действиям, замену замка зажигания на Рено Логан можно произвести за 30 минут.

Кондиционер рено логан 2022 – инструкция

Летом температура в авто может превышать 60 град. Цельсия. Для создания более комфортной обстановки рекомендуется его проветрить, а после закрыть окна и включить кондиционер. Кнопка кондиционера Логан находится под магнитолой в центральной части панели управления.

Фото кнопки кондиционера

В Логане есть одна особенность – выключатель кондиционера крепится не самыми надежными фиксаторами, но для него предусмотрены дополнительные крепежи в виде двух шурупов, которые на заводе не устанавливаются. Из-за этого кнопка может отходить и в какой-то момент перестать работать. Все, что нужно сделать в данной ситуации – это поставить шурупы.

Важное правило: в зимний период, как правило, кондиционером в машине не пользуются. Тем не менее, его нужно периодически запускать, чтобы сохранять работоспособность всей установки

Есть мнение, что двигатель в машине с кондиционером нагревается более интенсивно – из-за этого специалисты рекомендуют не пренебрегать периодической проверкой антифриза.. Кондиционер в машине пригодится не только летом – когда на улице высокий уровень влажности, нужно включать кондиционер для того, чтобы окна машины не запотевали

При работающей системе влага уходит через испаритель, а в салон поступает сухой воздух. Кстати, из испарителя вода уходит через специальные трубки, поэтому периодически вы можете наблюдать ее под машиной. Это совершенно нормальное явление, и беспокоиться в данном случае не нужно

Кондиционер в машине пригодится не только летом – когда на улице высокий уровень влажности, нужно включать кондиционер для того, чтобы окна машины не запотевали. При работающей системе влага уходит через испаритель, а в салон поступает сухой воздух. Кстати, из испарителя вода уходит через специальные трубки, поэтому периодически вы можете наблюдать ее под машиной. Это совершенно нормальное явление, и беспокоиться в данном случае не нужно.

Качественная замена замка зажигания Рено Логан

Замок зажигания автомобиля Renault Logan настолько универсален и практичен, что используется в качестве штатной единицы на многих марках и моделях, в том числе Renault Sandero, а также отечественной Lada Largus. Конструкция включает в себя электрический элемент, контактную плату, механический блокиратор, расположенный в правой нижней части. У Renault Logan, как и во многих иных марках, предусмотрено четыре различных положения ключа зажигания:

• S – «полное отключение», но при этом ключ находится в замке;
• A – «на стоянке», для подачи электрического питания на некоторые приборы в салоне и центральной консоли;
• M – «зажигание», происходит активация всех агрегатов и оборудования автомобиля;
• D – режим «старт» и запуск мотора.

Так как основную часть конструкции составляет электрическая контактная плата, реле-выпрямитель, повреждение и нестабильная работа одного из них приводит к выходу из строя целого оборудования. При этом механически он остаётся исправным.

Для самостоятельного устранения неполадки потребуется много сноровки, чем владеет далеко не каждый собственник авто. С целью минимизации возможных рисков от непрофессионального вмешательства в процесс ремонта обратитесь в сервисный центр для заказа диагностики.

Признаки, указывающие на необходимость замены

Поломка каждого элемента, обеспечивающего работу стартера, имеет свои характерные особенности. Изменения в работе автомобиля подскажут опытному водителю, что необходима диагностика, последующий ремонт или замена стартера Renault Logan.

Признаки неисправности стартера.

Признак.	Причина.	Способы диагностики и устранения.
Стартер не запускается.	Проблемы со стороны аккумуляторной батареи.	Проверить качество работы батареи, зарядить.
Окислились провода и клеммы аккумулятора.	Устранить окись на клеммах, смазать и качественно закрепить все провода и клеммы.
Обрыв или повреждение проводки в отсеках, обеспечивающих подачу электроэнергии на стартер.	Проверить качество крепления всех проводов, поврежденные участки заменить, зачистить все контакты и соединения.
Сломан замок зажигания.	Заменить замок зажигания.
Вышло из строя тяговое реле.	Демонтировать старое и установить новое реле.
Не вращается якорь стартера или слишком низкая скорость вращения.	Заряд аккумулятора значительно ниже минимально допустимых показателей.	Обеспечить зарядку аккумуляторной батареи.
Ослаблены гайки крепления реле.	Подтянуть гайки.
Втягивающее реле отключается сразу после включения.	Разряжен аккумулятор.	Зарядить батарею или приобрести новую.
Неисправен замок зажигания или электропроводка.	Заменить неработающие детали.
При включении стартера отсутствует вращение коленвала.	Стартер вышел из строя.	Заменить устройство на новое.
Стартер включается, но шестерня не выполняет свою функцию.	Повреждены зубья шестерни бендикса.	Устранить повреждения или заменить бендикс стартера, маховик.
После запуска двигателя стартер продолжает работать.	Заело ключ в замке зажигания.	Отремонтировать или заменить систему замка зажигания.
Замкнуло контакты замка.
Работа стартера сопровождается сильным шумом.	Не зафиксированы болты крепления стартера.	Подтянуть болты.
Нарушена работоспособность бендикса.	Установить новый бендикс или заменить стартер полностью.

Чаще всего неисправности стартера вызваны общим износом устройства. При наличии поломки можно провести диагностику и заменить непосредственно вышедшую из строя деталь, но лучше задуматься о смене стартера целиком. При наличии сильного износа замена одной или нескольких деталей не позволит значительно увеличить срок службы узла. При этом на замену детали или механизма в целом потребуется примерно одинаковое количество времени и усилий.

Срок службы оригинального стартера Рено Логан производителем не указан. При правильной эксплуатации узел может прослужить длительное время. Однако реалии современных дорог и особенности используемых в автомобиле расходных материалов приводят к тому, что замену стартера приходится проводить примерно через каждые 300 тыс. км.

Электросхемы рено логан сандеро (renault sandero logan)

РАЗВОДКА «МАССЫ» и «МАССА» ДВИГАТЕЛЯ

«МАССА» САЛОНА

ЭЛЕКТРОННАЯ СИСТЕМА ВПРЫСКА ТОПЛИВА: K4M 696 вар.1K4M 696 вар 2K4M 690, K4M 692 вар. 1K4M 690, K4M 692 вар 2K4M 690, K4M 692 вар 3K4M 690, K4M 692 вар 4K7J 710, K7M 710 вар. 1 K7J 710, K7M 710 вар. 2 K7J 710, K7M 710 вар. 3K7J 710, K7M 710 вар. 4K7J 710, K7M 710 вар. 5K7M 732 вар. 1K7M 732 вар. 2K4M 692 вар. 1K4M 692 вар. 2Версия EQGNC

МАССОВАЯ» КЛЕММА АККУМУЛЯТОРНОЙ БАТАРЕИ

СОЕДИНЕНИЕ НА «МАССУ» ДВИГАТЕЛЯ

СИСТЕМА ОХЛАЖДЕНИЯ ДВИГАТЕЛЯ: вар. 1 (К4М692, K4М696, K7М732)вар. 2 (Logan, Sandero, K7J710, K7M710)вар. 3 (К4М690, К4М692)вар. 4 (К4М696, K7М732)

ЦЕПЬ ЗАПУСКА ДВИГАТЕЛЯ:вар. 1 (Sandero K7J710, K7M710, K7M732, K9K790, K9K794) вар. 2 (K4M690, K4M692, K4M696)вар. 3 (Logan K7J710, К7М710, К9К790, К9К794)вар. 4 (Logan K7М732)

ЦЕПЬ ЗАРЯДКИ АККУМУЛЯТОРА:вар. 1 (K4M696)вар. 2 (K7J710, К7М710, К7М732)вар. 3 (K4M690, K4M692)

ЦЭКБС

ЩИТОК РЕЛЕ САЛОНА

ЩИТОК (КОМБИНАЦИЯ) ПРИБОРОВ:вар. 1 (ABS/ADAC)вар. 2 (SSABS/ADAC)вар. 3 (ABS/SADAC)вар. 4 (SSABS/SADAC)

БЛОК ПРЕДОХРАНИТЕЛЕЙ В МОТОРНОМ ОТСЕКЕ:вар. 1вар. 2 (K4M690, K4M692, K4M696, K7J710, K7M732)вар. 3 (K4M690, K4M692, K4M696. K7J710, K7M732)

ЗАМОК ЗАЖИГАНИЯ С ПРОТИВОУГОННЫМ УСТРОЙСТВОМ:Вариант 1Вариант 2Вариант 3Вариант 4Вариант 5Вариант 6Вариант 7Вариант 8

ДАТЧИК УРОВНЯ ТОПЛИВА И ТОПЛИВНЫЙ НАСОС:Вариант 1Вариант 2

СИСТЕМА ABS

ДИАГНОСТИЧЕСКИЙ РАЗЪЁМ:Вариант 1Вариант 2

АУДИОСИСТЕМА И КОММУНИКАЦИОННОЕ ОБОРУДОВАНИЕ:Вариант 1Вариант 2Вариант 3

БАЗОВОЕ ОТОПЛЕНИЕ ИЛИ СИСТЕМА КОНДИЦИОНИРОВАНИЯ ВОЗДУХА

БЛИЖНИЙ СВЕТ ФАР

ГАБАРИТНЫЕ ФОНАРИ:Вариант 1 (Sandero)Вариант 2 (Logan)Вариант 3 (Logan)Вариант 4 (Logan)

ДАЛЬНИЙ СВЕТ ФАР

ДОПОЛНИТЕЛЬНЫЙ ОБОГРЕВАТЕЛЬ САЛОНА

ЗАДНИЕ ПРОТИВОТУМАННЫЕ ФОНАРИ:Вариант 1 (Sandero)Вариант 2 (Logan)Вариант 3 (Logan)Вариант 4 (Logan)

ЗАДНИЕ СТЕКЛОПОДЪЁМНИКИ С ФУНКЦИЕЙ БЛОКИРОВКИ

ЗАПИРАНИЕ ОТКР. ЭЛЕМЕНТОВ КУЗОВА:Вариант 1Вариант 2Вариант 3

ЗВУКОВОЙ СИГНАЛ

ИНДИКАЦИЯ ДАВЛЕНИЯ МАСЛА

ИНДИКАЦИЯ УРОВНЯ ТОПЛИВА

ЛАМПА ОСВЕЩЕНИЯ ОТДЕЛЕНИЯ ДЛЯ МЕЛКИХ ПРЕДМЕТОВ

НАРУЖНЫЕ ЗЕРКАЛА ЗАДНЕГО ВИДА С ЭЛЕКТРОПРИВОДОМ И ЭЛЕКТРООБОГРЕВОМ

ПРИКУРИВАТЕЛЬ:Без подсветкиС подсветкой

ОБОГРЕВ ЗАДНЕГО СТЕКЛА:Вариант 1 (Sandero)Вариант 2 (Sandero)Вариант 3 (Logan)Вариант 4 (Logan)Вариант 5 (Logan)Вариант 6 (Logan)

ОСВЕЩЕНИЕ БАГАЖНОГО ОТДЕЛЕНИЯ:Вариант 1 (Sandero)Вариант 2 (Logan)Вариант 3 (Logan)Вариант 4 (Logan)

ПЕРЕДНИЕ И ЗАДНИЕ СТЕКЛООЧИСТИТЕЛИ И ОМЫВАТЕЛИ:Вариант 1 (Sandero)Вариант 2 (Sandero)Вариант 3 (Logan)

ПЕРЕДНИЕ СТЕКЛОПОДЪЁМНИКИ С ЭЛЕКТРОПРИВОДОМ

ПЛАФОН ОСВЕЩЕНИЯ САЛОНА:Вариант 1 (Sandero)Вариант 2 (Sandero)Вариант 3 (Logan)Вариант 4 (Logan)Вариант 5 (Logan)Вариант 6 (Logan)

ПОДУШКИ БЕЗОПАСНОСТИ:Вариант 1Вариант 2Вариант 3Вариант 4

ПРОТИВОТУМАННЫЕ ФАРЫ

РУЛЕВОЕ УПРАВЛЕНИЕ

СИГНАЛ СКОРОСТИ АВТОМОБИЛЯ (СПИДОМЕТР):Вариант 1Вариант 2Вариант 3Вариант 4Вариант 5Вариант 6Вариант 7

СИГНАЛИЗАЦИЯ

СИГНАЛЬНАЯ ЛАМПА СТОЯНОЧНОГО ТОРМОЗА

СИГНАЛЬНАЯ ЛАМПА УРОВНЯ ТОРМОЗНОЙ ЖИДКОСТИ

ТРАНСПОНДЕР

СИДЕНЬЯ С ПОДОГРЕВОМ

СИСТЕМА КОНДИЦИОНИРОВАНИЯ ВОЗДУХА:Вариант 1Вариант 2Вариант 3Вариант 4Вариант 5Вариант 6Вариант 7

СТОП-СИГНАЛ:Вариант 1 (Sandero)Вариант 2 (Sandero)Вариант 3 (Logan)Вариант 4 (Logan)Вариант 5 (Logan)Вариант 6 (Logan)

УКАЗАТЕЛЬ ПОВОРОТА И АВАРИЙНОЙ СИГНАЛИЗАЦИ:Вариант 1 (Logan)Вариант 2 (Logan)Вариант 3 (Sandero)

ФОНАРИ ЗАДНЕГО ХОДА:Вариант 1 (Sandero)Вариант 2 (Logan)Вариант 3 (Logan)

Износ замка

С течением времени замок зажигания подвергается износу и в один неожиданный момент перестанет исполнять свой функционал. Но это обстоятельство не носит внезапный характер, ведь замок заранее подает сигналы о своем предстоящем крахе. Когда владелец обнаруживает факт проворачивания ключа в замке с повышенным усилием или же ключ совершил полный оборот, то это является прямыми симптомами необходимости замены узла. В качестве небольшой особенности присутствует потребность параллельно с замком зажигания заменить и личинку на водительской двери Renault Logan. Это рациональная мера позволит избавиться от распирающей карман связки ключей.

Замок зажигания Renault Logan (Рено Логан) 2011, разборка и ремонт

Очередной заказчик с ремонтом замка зажигания. На этот раз отремонтировать предлагалось замок Renault Logan (Рено Логана) 2011 года выпуска. Год выпуска откровенно удивил нас… Много раз приходилось ремонтировать замки зажигания и устранять износ, но как правило отработали по многу лет. Замку зажигания от Рено Логан, который принесли в этот раз – несколько месяцев от роду. И это не китайская подделка, как мы подумали вначале, это действительно европейское качественное изделие. Но тем не менее, родной ключ в замке поворачиваться отказывается, поэтому замок зажигания демонтирован и привезён к нам в мастерскую.

Для выявления болезни конкретного замка требуется его полная разборка, поскольку причиной неисправности — множество.

Обращаем внимание: информация здесь подана для ознакомления и не является инструкцией или призывом к действиям. Самостоятельная разборка замков без знаний устройства механизма и нюансов приведёт к фатальным последствиям

Разборка автомобильных замков зажигания должна выполняться только специалистами, и только в условиях мастерской. Если вы рискнули и самостоятельно разобрали замок: не нужно нам звонить – мы не консультируем по вопросам восстановления и «оживления» самостоятельно разобранных замков, ни при каких условиях, ни за какие деньги.

После того, как достали сердечник с кодовыми элементами, причина отказа замка в работе стала сразу ясна. Каким-то образом за несколько месяцев эксплуатации замка, в одном из продольных каналов кодовой рамки образовался заусенец. В итоге, кодовая рамка после захода ключа стопорилась не так, как надо. Мощности пружины, которая давит на рамку, не хватало, для того чтобы «сдёрнуть» её в рабочее положение.

Работа заключалась в удалении заусенца, практически невидимого. Но который так основательно подпортил репутацию известно марки авто Renault и который принёс длительные беспокойства своему владельцу. Замок зажигания от Рено Логан отремонтирован.

Замена замка зажигания на Рено Логан видео

Проконсультировался со знакомым ключником насчёт замены чипа в ключе зажигания. Он сказал, что чип не трогается, а просто меняется само лезвие ключа, которое идёт в наборе к новому замку зажигания.

Про замену чипа и вообще говоря, где он расположен, и как завести автомобиль от запасного ключа на канале YouTub Albert Auhadullin есть видео, где все подробно рассказано. Пожалуйста, заходите на канал и знакомьтесь с видеоматериалом о чипах в ключах зажигания.

Замена личинки замка Рено Логан

Оставляйте свои комментарии и ставьте лайки здесь и там. Всем Удачи и ровных дорог! Вывернув 2 болта крепления, кожух можно снимать.

Демонтируйте эти элементы рулевого колеса если при повороте руля слышен стук, то читайте материал: Нижняя и верхняя часть элементов кожуха снимается после небольшого усилия на неё. Отключите питание и извлеките иммобилайзер.

Сначала извлеките кольцо а затем отключите питание. Под приборной панелью отключите жгут проводов питания зажигания, предварительно демонтировав из держателя на корпусе.

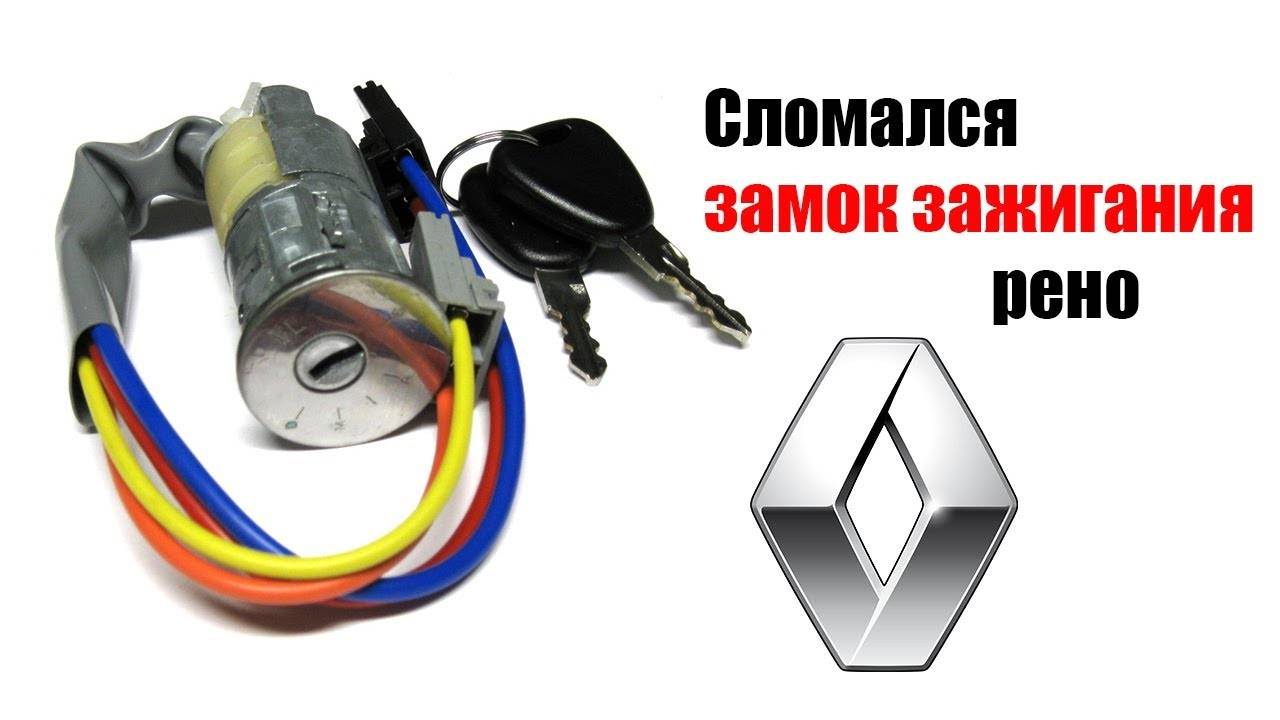

Износ системы затвора К сожалению, со временем интенсивной эксплуатации личинка изнашивается и приходит в негодность. Конечно, затвор дает позывы на то, что он уже изношен. Если вы с трудом проворачиваете ключ, или он проворачивается по кругу, — это и есть позыв на то, что затвор уже изношен, и его пора менять.

Есть небольшая, но важная особенность — это то, что с замком зажигания придется заменить и личинку двери.

Это нужно для того, чтобы вы не носили с собой связку ключей — один для двери, а другой для зажигания. Но обо всем поговорим в последовательности, начиная со снятия самого узла. Демонтаж узла замка зажигания Для того, чтобы снять весь агрегат на Рено Логан, нам понадобится около ти минут времени и минимальный набор инструментов.

Кнопка старт стоп на рено логан

Это минимальный комплект инструментов, которым вы должны обладать на момент данного ремонта. Весь процесс начинается со снятия рулевого колеса Логан.

Для этого нужно просунуть плоскую отвертку в отверстие с задней стороны рулевого колеса и надавить на металлическую защелку.

Приступаем к разборке двери

Брызговики на Рено Дастер увеличенные

Расширители арок на Рено Дастер

Рено Логан не работает звуковой сигнал

Чтобы заменить замок в дверной панели Рено Логан потребуется демонтаж внутренней обивки.

1. Сняв карту, переходим к демонтажу стекла.
2. Высвобождаем замочную тягу из держателя рукоятки отпирания.
3. Оказав надавливающее воздействие на фиксаторы, производим отсоединение тяги, позволяющей заблокировать дверь Рено Логан.
4. Не забываем высвободить еще пару тяг, входящих в комплекс замочного узла.
5. Сам замок побеждается путем откручивания трех болтов, его удерживающих.
6. Извлечение узла производим через специальный технологический проем в дверной панели, не забыв отсоединить подводящую проводку.
7. Тягу, подходящую к дверной ручке, также снимаем и устанавливаем на новый замочный узел.

Сборка осуществляется посредством таких же манипуляций, носящих обратный характер.

Внимание! Когда демонтируете дверное стекло, сохраняйте хладнокровность и бесстрашие, ведь малейшее оплошное действие может вызвать необратимые для изделия последствия.
