Замена шруса, наружной гранаты |
Замена шруса Рено Логан наружной «гранаты»…
Здравствуйте, уважаемые читатели блога newlogan.ru. Сегодня рассмотрим видео мастеров РемонтРено, где они подробно рассказывают, а также показывают, как происходит замена шруса Рено Логан. Меняется наружная «граната» со стороны колеса, а не внутренняя со стороны коробки. Также снимаются шрусы и на не оригинальных приводах и автомобиле Сандеро.
Замена шруса Renault Logan
Итак, привод автомобиля у нас уже снятый, затем с наружного шруса снимаем два хомута, которые прижимают пыльник и не дают попадать грязи с водой внутрь детали. Далее стягиваем резиновый пыльник и убираем немного в сторону, чтобы не мешал нам работе.
Здесь система стопора внутренняя из металлического кольца, который держит шрус, нам не видать стопора и поэтому придется сбивать молотком. Удары наносить надо через деревянный брусок либо через латунное зубило.
Необходимо знать, когда выбиваете молотком устанавливаем деревянный брусок в внутреннею часть корпуса детали, а не в наружную. Устанавливаем оснастку так, чтобы не испортить шарики «гранаты» и их углубления, далее бьём в внутреннею неподвижную часть шруса. От удара несколько раз молотком шрус вылетает со стопорного кольца и шлицов вала. Стопорное кольцо металлическое бывает такое, ломается, поэтому подлежит замене.
Кстати вы знаете, можно купить для замены шрусы наружные и внутренние в сборе с валом привода и тем самым облегчить себе работу по их замене.
В комплекте с наружной гранатой идут два кольца и надо подобрать тот, который подходит по толщине снятому металлическому кольцу. Перед установкой кольца обязательно померим по посадочной канавке на валу привода.
Установили кольцо на вал и одеваем новую гранату. Тут наступает важный момент, не надо тупо забивать гранату, а укладываем стопорное кольцо, аккуратно заправляя отверткой внутрь, в тоже время надеваем на него шрус. Как только граната дойдёт примерно до середины посадочного места, и далее забиваем молотком или рукой до щелчка. Стопор расходится внутри гранаты, разжимаясь, как пружина, когда мы слышим щелчок металлического кольца.
Замена ШРУСа на Рено Логан до 2021 года выпуска
Сейчас читают: Двигатель Рено Логан: особенности, характеристики
Полезное видео мастеров РемонтРено:
Замена ШРУСа на Рено Логан после 2021гв
Замена сальника пыльника ШРУСа левого привода на Рено Логан, Сандеро, Ларгус
Опытные мастера Ремонт Рено отметили по поводу запчасти важную вещь, про которую, не все знают и я тоже не знал. Ситуация такая, на валу привода 28 шлицов, а на валу наружной гранаты, если 8 клапанный
мотор то
21 шлицов, а у 16-клапанного 23 шлица.
Ну так вот в чем дело, что наружные гранаты с валом 21 шлицов и приводным валом 28 шлицов редко встречаются и поставляются на рынок. А вот, если у вас на авто 28 шлицов имеет вал привода и 23 шлица вал гранаты, то такой наружный шрус можно найти в свободной продаже.
На машине 2021 года выпуска с 8-клапанным двигателем может оказаться шрус, у которого на валу привода 25 шлицов, а на валу наружной гранаты 21 шлицов. В таком случае придётся менять привод в сборе, потому что такой гранаты нет в продаже.
Поэтому перед тем, как ехать в магазин автозапчастей, надо замерить количество шлицов на валу привода, куда крепится шрус и на валу самого шруса. На всякий случай договаривайтесь с продавцом магазина о замене запчасти, если например не подойдет или заводской брак найдется, не забываем взять товарный чек.
Еще одна ситуация может произойти. Если например менять только резиновый пыльник, то может быть такое, что кольцо стопорное закусит шлицами, когда выбиваем и тогда придётся менять гранату тоже. Такая проблема бывает редко, но будьте всегда готовы, иногда не повредив наружный щрус, заменить его не получится.
Подбирайте запчасти по номеру вин кода своего автомобиля, который записан в свидетельстве о регистрации ТС и тогда вы не ошибётесь в выборе.
А также полезно почитать:
Я доволен машиной Рено Логан
Замена дворников Renault Logan
Замена пыльника рулевой рейки
Артикулы
RENAULT 770-3002735 – болт крепления шаровой опоры, рекомендуется менять только на оригинальный.
Каталожные номера уточняйте, привода разные для Logan с АБС и без.
Оригинальный левый привод — 391016391R
- 391016391R – артикул оригинального левого привода Рено Логан.
- SKF VKJC-8150 – аналог, который рекомендуют многие водители.
Еще несколько аналогов (от дешевых к дорогим):
Левая полуось — FRANCECAR FCR-210236
- AMD AMD-SH139
- FRANCECAR FCR-210236
- ASAM 30210
- ZEKKERT AW-4866
RENAULT 820-1045819 – артикул оригинального привода.
Оригинальный привод — RENAULT 820-1045819
Несколько аналоговых запчастей (от дешевых к дорогим):
Правый привод — QZ1547029R
- QZ1547029R
- PILENGA AXP-8149
- SAT RN-59002
- FRANCECAR FCR-210234
- ZEKKERT AW-4867
Наружный пыльник шрусов Логан (комплект со смазкой и хомутами):
Пыльник подшипник — ASAM 30169
- QUARTZ QZ-1547699
- MANOVER MR-1888008
- RENAULT 6001547699
- RENAULT 392414459R – артикул пыльника левого внутреннего шруса.

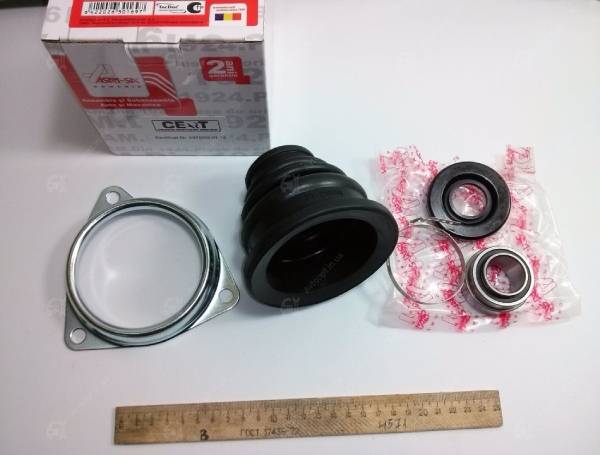

- ASAM 30169, 32130 – комплекты с подшипниками.
- JAPANPARTS KB-184.
- MR1888010 – ремкомплект внутреннего левого шруса Рено Логан (пыльник, два хомута, смазка, подшипник, сальник, крепление к коробке)
Замена правого привода Рено Логан своими руками видео
Замена привода Рено Логан может потребоваться для решения следующих задач:. В случае повреждения устройства. С целью монтажа новых шарнирных элементов.
Для установки пыльников. С целью выполнения работ, связанных с другими узлами.
Замена привода Рено Логан
Демонтаж и монтаж брызговиков. Отбрасывание шаровой. Снятие тяги руля. Скручивание гайки фиксации амортизатора. Чтобы произвести замену привода левого и правого на Рено, подготовьте следующий инструмент:. Ключ для снятия колес. Как поменять привод на Рено Логан с левой стороны Как упоминалось, замена левого правого привода имеет индивидуальные особенности. Ниже рассмотрим, как своими руками поменять этот приводной механизм.
Снимайте нижнюю часть брызговика путем скручивания трех фиксирующих болтов и одного пистона. Демонтируйте задний пистон, после чего с помощью отвертки поддевайте главный фиксатор снизу брызговика. Выводите крепления брызговика Рено из зацеплений и демонтируйте нижнюю часть.
Скручивайте гайку крепления, удерживающую кожух на кузове, и снимайте верх брызговика. Сливайте масло с КПП Рено сделать эту работу своими руками не составит труда. Снимайте колпак на колесе слева.
Послабляйте крепежные болты на колесе и на ступице. Поднимайте ручник до упора, после чего ставьте под колеса Рено специальные бруски, исключающие случайный откат автомобиля. Далее с помощью домкрата поднимайте машину и ставьте надежные подпорки. После проведенных мероприятий снимайте колесо. Выполнение проделанных манипуляций своими руками не вызывает сложностей даже у новичков. Отбрасывайте рулевую тягу слева от рычага.
Послабляйте протяжку крепежной гайки стойки амортизатора, а далее — скручивайте гайку до завершения резьбы.
Замена привода на Рено Логан
При этом полностью снимать гайку не. Отбрасывайте от кулака поворотного типа шаровую. Для этого отжимайте рычаг и надавливайте на него. Здесь нужно преодолеть препятствие стабилизатора. Отводите стойку влево или вправо. Доставайте из ступичный хвостовик внешнего ШРУС.
Здесь важно использовать проставку. Скручивайте три крепежных болта, которые удерживают кожух внутреннего ШРУС привода к картеру КПП, а далее доставайте внутренний шарнир и демонтируйте привод Рено. Ставьте левый привод Рено на место и возвращайте все демонтированные ранее узлы
Заливайте масло в КПП. Ставьте на место колеса и закручивайте болтовые соединения до предела, но не протягивайте. Протягивайте болты на колесе используйте свой инструмент. Ставьте на место декоративный колпак
Ставьте левый привод Рено на место и возвращайте все демонтированные ранее узлы. Заливайте масло в КПП. Ставьте на место колеса и закручивайте болтовые соединения до предела, но не протягивайте. Протягивайте болты на колесе используйте свой инструмент. Ставьте на место декоративный колпак.
Мой Duster
Как видно из описанного выше алгоритма, заменить левый привод не составляет труда. При появлении проблем или вопросов можно посмотреть видео, где в выполняемой работе видна рука мастера.
Как заменить правый привод Рено Логан? При неисправности привода с правой стороны замена производится следующим образом:. Выполняйте операции с первой по девятую, описанные в прошлом разделе. Сдвигайте кожух внутреннего шарнира здесь пригодится ваша правая рука, усилия которой будет достаточно. Как только кожух сойдет с хвостовика шлицевого типа, демонтируйте правый привод колес спереди.
После выполнения ремонтных работ или замены устройства возвращайте все элементы по обратному алгоритму. Заливайте масло в КПП, ставьте колесо и закручивайте болтовые соединения по принципу, который описан выше. Эта работа рассмотрена на видео, где мастер пытается передать весь свой опыт.
Для этого: Снимайте нижнюю часть брызговика путем скручивания трех фиксирующих болтов и одного пистона. При неисправности привода с правой стороны замена производится следующим образом: Выполняйте операции с первой по девятую, описанные в прошлом разделе.
Выбор ШРУСа по производителю
Шарниры равных угловых скоростей — востребованная среди автомобилистов деталь, поэтому перечень производителей подобных запчастей достаточно широк. Другой вопрос в том, какие эксплуатационные свойства гарантирует тот или иной бренд.
Большинство владельцев «Нивы» в качестве бюджетного, но надежного варианта советуют ставить заводские ВАЗовские шарниры в сборе с валами. В этом случае следует быть крайне внимательным при покупке, потому что количество контрафакта в данной ценовой категории просто зашкаливает.
Среди альтернативных вариантов лучшими считаются ШРУСы от фирм Lobro, GKN, PILENGA, однако есть и такие автолюбители, которых качество данной продукции разочаровало.
Еще одним фактором, негативно влияющим на срок службы гранат, является увлечение автовладельцев лифтингом своей «Нивы». В результате увеличения дорожного просвета углы изгиба ШРУСов приближаются к максимально допустимым. При последующей поездке по серьезному бездорожью может возникнуть ситуация, которая приведет к сверхнормативному перекосу полуосей и поломке шарнира.
ШРУС, или шарнир равных угловых скоростей, — это механизм, с помощью которого обеспечивается передача крутящего момента от системы трансмиссии на колеса. При этом тяга передается на ведущие управляемые колеса без потерь в мощности. Механизм позволяет обеспечивать повороты до 70 градусов.
Существует несколько типов ШРУСов, которые применяются в переднеприводных авто. Сухариковые устанавливаются преимущественно на тяжелые грузовики или автобусы. ШРУС трипоидный применяют во внутренних конструкциях из-за их характеристик осевых перемещений. Спаренные карданные угловые шарниры не особенно популярны по причине сложной конструкции. Шариковый ШРУС наиболее распространен на переднеприводных автомобилях. Такие установлены на моделях от «АвтоВАЗа».
Как не купить подделку
Подделка ШРУСа не является очень частым явлением. Далеко не на всех заводах можно сделать низкокачественную реплику так, чтобы факт подделывания сразу не приходил на ум при осмотре. Так что если вы хотите купить качественное фирменное изделие, обязательно следите за следующим:
- Покрытие и обработка. Как показывает практика, только «левак» может быть гальванизированным, отпесоченным или крашеным;
- Исполнение упаковки. Каждый крупный производитель тратит деньги на материалы и дизайн упаковки. На ней также имеются наклейки с защитными кодами, а часто QR-код, отсканировав который можно сразу же определить подделку;
- Работа с металлом. Во-первых, на оригинале не может быть следов грубой механической обработки. Во-вторых, вы увидите следы побежалости на внутренней и на наружной стороне чаши;
- Маркировка. Маркировка на самом ШРУСе и его пыльнике должна быть четкой. Причем, если шарнир оригинальный, то и пыльник почти со стопроцентной вероятностью будет оригинальным;
- Стопорное кольцо. Кольцо круглым не должно быть;
- Качество пыльника. Если пыльник термопластовый (его ошибочно называют просто пластиковым), то проверить его качество сложно. А вот резиновый пыльник не должен пачкать: проведите по нему листом бумаги/ватмана и наблюдайте наличие на ней следов. Допустимо наличие почти незаметного следа;
- Установочный комплект. В комплекте идет все, что нужно для установки, в том числе мелкие детали, вроде гаек, хомутов, стопорных колец. Фирмы с репутацией все это в коробку положить не забывают, производители фальсификата – забывают часто.
К несчастью, даже в магазинах с репутацией можно купить подделку. Лучшие покупать в официальных магазинах, адреса которых можно найти на сайте производителя запчастей. При покупке настаивайте на выдаче вам не только кассового чека, но и товарного – так вы сможете легко вернуть в магазин тот ШРУС, который вы внимательнее осмотрели дома.
Заключительные моменты
Ввиду простоты конструкции большинства узлов в Рено Логан, владельцам предоставлена возможность самостоятельной замены пришедших в негодность элементов систем. Как видно, процесс по замене сальников полуосей не характеризуется особыми трудозатратами и под силу любому «Логановоду». Такой подход неизбежно приводит к экономии средств.
При работе принимаем эффективные меры по сохранению целостности пыльников внутренних шарниров. Новые запчасти подбираем с учетом их артикулов.
Не следует пренебрегать возможностью заменить масло в коробке Рено Логан, что только позволит продлить «жизнь» данному сложному агрегату.
Ветошь используем в достаточном количестве для обеспечения тщательной очистки требующих этой манипуляции поверхностей. Это избавит трансмиссионный агрегат от проникновения в картер посторонних частиц.
Наружный и внутренний ШРУС Рено Логан: замена
Техническое устройство современного автомобиля предполагает использование шарнирно угловых соединений в приводе переднего колеса. Как любой другой производитель, компания Рено использует ШРУС в конструкции своих автомобилей. К сожалению, ввиду отсутствия качественных российских дорог, владельцы автомобилей Рено сталкиваются с ускоренным выходом из строя данного узла.
Ремонт шарнирно угловых соединений не представляется возможным, это означает, что в случае повреждения данного механизма его придется произвести замену новым. В этой статье мы рассмотрим варианты замены наружного и внутреннего ШРУСа на автомобилях марки Рено.
Конструкция и применимость
Шарнирное угловое соединение (сокращённо ШРУС) имеет весьма обширный круг использования. Такой вид соединения встречается на автомобилях, где привод организован на передние или задние колеса.
Главная задача ШРУСа передавать крутящий момент от редуктора коробки передач к колесу. На автомобилях с передним приводом, задачи ШРУСа усложняются тем, что колеса поворачиваются на большой угол.
Симптомы неисправностей и методы диагностики
Заблаговременно определить выход из строя правого и левого ШРУСа, можно несколькими способами.
- Для начала в ходу необходимо повернуть руль в одну из сторон, в этот момент попытаться ускориться. Данную процедуру нужно повторять в обе стороны. Если в результате данного теста вы услышите посторонний шум или хруст, в таком случае придется диагностировать соединения более досконально. Вполне возможно, имеет повышенный износ сепаратор ШРУСа.
- Крайней мерой заблаговременного определения поломки, является повышенный люфт приводного вала, проверить это несложно. Остановите автомобиль и выверните руль в одну из сторон, после чего поставьте автомобиль на ручной тормоз и методом раскачивания привода определите поломку. Как правило, износ внутреннего шарнирного углового соединения Рено, показывает себя именно таким образом.
Замена отслужившего элемента
Если вы определили, что шарнирно угловое соединение вашего Рено стало непригодным, его необходимо заменить. Для начала нужно приобрести новую деталь, желательно оригинального производителя.
Производить ремонт шарнирно угловых соединений – нецелесообразно.
Сейчас мы рассмотрим замену левого наружного ШРУСа Рено своими руками.
- Для начала автомобиль нужно установить на подъемник, после чего поднять на нужную высоту.
- Снимите переднее колесо, после чего с помощью пневматического пистолета открутите гайку шлицевой части ШРУСа.
- Открутите болт, фиксирующий крепление шаровой опоры к поворотному кулаку, после чего разомкните данное соединение.
- С помощью тонкой отвертки или шила, разъедините замок крепления хомута и снимите его.
- При помощи молотка произведите несколько точных ударов по краю сепаратора ШРУСа, после чего демонтируйте узел в сборе.
- Приготовьте комплект новой детали, после чего выдавите смазку в центр шарнирно углового соединения до тех пор, пока смазывающий эффект не будет достигнут полностью.
При замене смазывать новый ШРУС Логан необходимо до тех пор, пока смазка не начнет выходить наружу.
- Установите новое стопорное кольцо и тщательно протрите ветошью приводной вал. Это необходимо делать во избежание разрушения новой детали.
- Наверните гайку на шлицевую часть ШРУСа, после чего приложив его на приводной вал, произведите несколько ударов молотком до характерного щелчка.
- Установите новый хомут и зажмите его клещами или специальным приспособлением.
- Опустив рычаг подвески, вставьте шлицевое соединение в ступицу колеса, после чего сомкните шаровую опору с поворотным кулаком и зажмите соответствующий болт.
- Зажмите гайку ШРУСа моментом равным 90 килограммов на квадратный сантиметр, после чего установите колесо.
Замена наружного шарнирно углового соединения завершена. Как правило, данный процесс подходит как для левой, так и для правой стороны.
В случае, если у вашего автомобиля подлежит замене внутреннее шарнирное угловое соединение, работу по его установке стоит осуществлять таким же образом.
Подводим итоги
ШРУС считается очень важной деталью автомобилей Рено, тем не менее его замена не составит больших проблем. При самостоятельном ремонте своего Рено вы можете воспользоваться нашим руководством и без труда осуществить задуманное. Желаем удачи!
Желаем удачи!
Какой инструмент потребуется?
При замене приводов Рено потребуется выполнение следующих работ:
- Демонтаж кожуха, установленного на картере.
- Демонтаж и монтаж брызговиков.
- Отбрасывание шаровой.
- Снятие тяги руля.
- Скручивание гайки фиксации амортизатора.
Чтобы произвести замену привода (левого и правого) на Рено, подготовьте следующий инструмент:
- Ключ ТОРХ Т20 и Т30.
- Отвертки с разными типами «жал» (крестообразным и плоским).
- Ключи на «десять», на «восемнадцать» и на «тринадцать». Также потребуются ключи на «шестнадцать», «девятнадцать» или «двадцать один»
- Шестигранник на «шесть».
- Ключ для снятия колес.
- Торцевые ключи на «тридцать» и на «тринадцать».
Замена грязезащитного чехла (пыльника) наружного шарнира (ШРУСа) привода правого колеса автомобиля Рено Логан 1
Необходимые инструменты, приспособления и запасные части
— Набор для замены грязезащитного чехла наружного шарнира привода (он одинаковый для правого и левого приводов): грязезащитный чехол (пыльник) наружного шруса, смазка шарнира (250 гр), маленький и большой хомуты крепления пыльника
— Два дополнительных хомута крепления пыльника (для пыльника внутреннего шарнира, так как его тоже придется снимать)
— Съемник стопорных колец
— Болгарка или бокорезы для перерезания старых хомутов
— Выколотка из мягкого металла
— Головка на «24» или трубка подходящего диаметра
Подготовительные работы
— Снимаем привод переднего правого колеса
Для этого необходимо ослабить гайку крепления ступицы переднего колеса, ослабить болты крепления колеса, поддомкратить автомобиль, снять колесо, отсоединить шаровую опору отвернув болт ее крепления, окончательно отвернуть гайку ступицы. Придерживая шрус, сдвигаем поворотный кулак стойки на себя. Выводим из отверстия в ступице хвостовик шруса. Если не выводится слегка стукаем по нему молотком.
Сдвигаем наконечник корпуса внутреннего шруса со шлицевого вала полуосевой шестерни дифференциала коробки передач. Снимаем привод колеса.
— Очищаем снятый привод колеса от загрязнения
Протираем тряпкой, при необходимости наждачкой снимаем ржавчину с вала.
Порядок замены грязезащитного чехла (пыльника) наружного шарнира (шруса) привода правого переднего колеса автомобиля Рено Логан 1
— Снимаем внутренний шарнир привода
Зажимаем привод за вал в тиски с накладками на губки из мягкого материала.
Снимаем хомуты пыльника внутреннего шарнира (перекусываем их бокорезами). Если хомуты заводские или аналогичные им надрезаем их по диагонали болгаркой или пилкой по металлу (стараясь не повредить пыльник), поддеваем отверткой переламываем и снимаем.
Снимаем корпус внутреннего шарнира. Следим чтобы из него не выпала пружина с чашкой.
Снимаем трехшиповой шарнир (трипод) с вала привода. Помечаем его расположение на валу. Снимаем съемником его стопорное кольцо.
Сдвигаем немного назад пыльник. Сбиваем шарнир с вала ударами молотка в корпус через выколотку из мягкого металла. Стараемся не повредить ролики трехшиповика.
Снимаем грязезащитный чехол с вала привода.
— Снимаем с вала динамический демпфер
Вынимаем привод из тисков. Очищаем вал от загрязнения, помечаем расположение демпфера на валу, стягиваем его, преодолевая сопротивление.
— Снимаем пыльник наружного шарнира
Срезаем бокорезами (или срезаем болгаркой) хомуты пыльника и сдвигаем его вниз по валу.
— Промываем наружный шарнир
В случае необходимости промываем полость наружного шарнира бензином или керосином. Шарнир при этом не разбираем. Сушим сжатым воздухом. Закладываем в шарнир половину имеющейся смазки (125 гр).
— Устанавливаем новый пыльник наружного шарнира
Закладываем в него оставшуюся смазку и протягиваем по валу. Края установленного пыльника должны лечь в канавки на валу и корпусе шарнира. На внутренней поверхности широкой части пыльника имеется буртик, который должен точно встать в проточку на корпусе наружного шруса. Для этого необходимо надвинуть широкий край пыльниника на корпус шруса до упора. Если буртик и проточка не будут совмещены пыльник будет соскакивать с корпуса шруса при движении автомобиля. Удаляем из-под пыльника воздух просунув под его край отвертку. Устанавливаем и затягиваем новые хомуты
Особое внимание затяжке большого хомута, он должен вдавить буртик на пыльнике в проточку на корпусе
— Собираем внутренний шарнир с пыльником
Трехшиповой подшипник напрессовываем на вал в то положение в котором он стоял (по меткам). Для напрессовки используем головку на «24» и молоток. Ставим стопорное кольцо. Устанавливаем корпус шарнира, пыльник. Стягиваем пыльник хомутами.
— Устанавливаем привод обратно на автомобиль в порядке обратном снятию
Вначале одеваем на шлицы в коробке передач внутренний шарнир, затем вставляем в ступицу переднего колеса шлицевой наконечник переднего шарнира. Присоединяем шаровую. Устанавливаем ступичную гайку и слегка затягиваем ее. Устанавливаем колесо и опускаем автомобиль с домкрата. Затягиваем болты колеса. Затягиваем гайку ступицы.
Примечания и дополнения
— Следует очень ответственно подойти к выбору хомутов для затягивания пыльников шрусов привода. Необходимы широкие хомуты с возможностью сильной затяжки. Вместо металлических хомутов пыльников привода колеса автомобиля Рено Логан не желательно использовать пластмассовые широкие самозатягивающиеся хомуты.
Еще статьи по ремонту автомобиля Рено Логан 1
Замена привода на Рено
Рекомендуем обзавестись достаточным количеством ветоши, поскольку ремонтный процесс предполагает контакт с внутренними полостями ШРУС (то есть со смазкой). Итак, меняем левый привод и правый привод.
- Ослабеваем центральную ступичную гайку и колесный крепеж.
- Вывешиваем автомобиль Renault Logan и удаляем колесо.
- Для повышения удобства действий отсоединяем поперечный рычаг от поворотной цапфы.
- Теперь, потянув кулак на себя, вынимаем ШРУС в сборе с полуосью из посадочного места в ступице.
- Переходим к сливу масла из трансмиссионного агрегата. Здесь появляется отличная возможность заменить смазку в коробке, чем и рекомендуем воспользоваться.
- Путем отстежки соответствующей защелки на внутреннем шарнире производим полное освобождение вала привода, после чего его можно извлекать наружу.
- Теперь полуось устанавливаем в тиски и демонтируем хомуты, которыми удерживаются пыльники на внешнем и внутреннем шарнирах.
- Для демонтажа наружного ШРУС производим несколько аккуратных ударов по корпусу шарнира. Избегаем ударов по сепаратору, дабы его не разрушить.
- Для того чтобы снять внутренний шарнир понадобится приспособление для съема стопорного кольца. Удаляем кольцо и производим аналогичные удары с помощью того же молотка.
- Подготовив новые шарниры к замене, набиваем в них смазку в достаточном количестве.
- Производим установку внутреннего ШРУС, предварительно надев на полуось пыльник. Устанавливаем стопорное кольцо.
- Монтаж наружного шарнира осуществляем посредством ударов молотком, которые следует прикладывать к торцевой части ШРУС. Процедуру производим до момента фиксации стопорного кольца.
- Пыльники подлежат креплению с помощью новых хомутов.
- По завершении установки хомутов можно приступать к монтажу собранной полуоси.
- Далее производим заливку смазки в трансмиссионный агрегат.
Замена правого привода и замена левого привода вала на другой стороне авто Renault Logan практически ничем не отличаются от рассмотренной здесь процедуры.
Это интересно: Ремонт Форда Эксплорер и Джипа Либерти влетит в копеечку
Снятие привода правого переднего колеса
Для снятия привода правого переднего колеса выполните следующее:
Выполните с правой стороны автомобиля операции 1~9, которые выполняли с левой стороны для снятия привода левого переднего колеса (см. выше).
Сдвиньте корпус внутреннего шарнира со шлицевого хвостовика полуосевой шестерни и снимите привод правого переднего колеса с автомобиля.
Устанавливайте привод правого переднего колеса и все снятые детали в последовательности, обратной снятию.
Перед установкой привода нанесите на шлицы хвостовика полуосевой шестерни смазку MOLYKOTE BR2.
После установки всех деталей залейте масло в коробку передач.
Установите колесо и заверните болты крепления колеса до упора, не затягивая их окончательно.
Установите автомобиль на колеса, сняв с опор, и затяните гайку ступицы.
Гайку ступицы окончательно затягивайте на автомобиле, стоящем на земле, момент затяжки гайки 280 Нм (28 кг/см).
Перемещать автомобиль при незатянутой гайке ступицы категорически запрещено во избежание повреждения сепаратора подшипника ступицы.
Не используйте гайки ступиц повторно.
Затяните болты крепления колеса.
Установите декоративный колпак колеса.
Как выбрать новую деталь и каким инструментом запастись?
Оригинальный сальник трудно купить отдельно. Обычно элемент продаётся с пыльником в комплекте. Кроме того, он дорого стоит — примерно 600 рублей. Но можно купить аналогичную манжету, которая ставится на компрессор автомобиля ГАЗ-66 или камазовский ТНВД. Размеры: 28,5х46,5 (пазовский, с одним бортиком) и 28х45 (камазовский, два бортика). Нужны компоненты разных размеров для модификаций автомобиля 1.4 или 1.6с количеством клапанов 8 или 16.Для проверки нужно перед установкой попытаться вдеть сальник во внутреннюю и внешнюю обоймы привода. Можно предварительно смазать резину маслом, чтобы внешние края легче входили.
Что касается инструментов, надо подготовить:
- съёмник для изъятия трипоида, представляющий собой приспособление с резьбой и захватами;
- набор отвёрток и ключей;
- плоскогубцы, оправки, молоток;
- зубило, а лучше выколотку из мягкого металла;
- монтировку;
- головки разного размера и вороток для скручивания шарнира;
- ёмкость для слива трансмиссионной жидкости.
Какой инструмент потребуется?
При замене приводов Рено потребуется выполнение следующих работ:
- Демонтаж кожуха, установленного на картере.
- Демонтаж и монтаж брызговиков.
- Отбрасывание шаровой.
- Снятие тяги руля.
- Скручивание гайки фиксации амортизатора.
Чтобы произвести замену привода (левого и правого) на Рено, подготовьте следующий инструмент:
- Ключ ТОРХ Т20 и Т30.
- Отвертки с разными типами «жал» (крестообразным и плоским).
- Ключи на «десять», на «восемнадцать» и на «тринадцать». Также потребуются ключи на «шестнадцать», «девятнадцать» или «двадцать один»
- Шестигранник на «шесть».
- Ключ для снятия колес.
- Торцевые ключи на «тридцать» и на «тринадцать».
Причины и признаки поломки привода Рено Логан
Основные признаки неисправности бывают следующие:
- систематический стук в процессе управления;
- скрип при поворотах руля влево, вправо;
- биение в руль при езде по неровностям и пересечённой местности;
- постоянные потёки масла в области расположения коробки передач, переднего моста, ШРУСов;
- стук при старте с места.
Основные причины поломок таковы:
- длительная эксплуатация детали без проведения промежуточной профилактики и замены изношенных элементов;
- разгерметизация, утечка смазывающего вещества, работа «всухую»;
- фактор брака, нарушение технологии изготовления;
- некачественно проведённый предыдущий ремонт;
- нарушение основных правил использования автомобиля;
- особенности стиля и манеры управления техническим средством;
- механическое повреждение привода вследствие аварии, ДТП, столкновения.
Заключительные моменты
Ввиду простоты конструкции большинства узлов в Рено Логан, владельцам предоставлена возможность самостоятельной замены пришедших в негодность элементов систем. Как видно, процесс по замене сальников полуосей не характеризуется особыми трудозатратами и под силу любому «Логановоду». Такой подход неизбежно приводит к экономии средств.
При работе принимаем эффективные меры по сохранению целостности пыльников внутренних шарниров. Новые запчасти подбираем с учетом их артикулов.
Не следует пренебрегать возможностью заменить масло в коробке Рено Логан, что только позволит продлить «жизнь» данному сложному агрегату.
Ветошь используем в достаточном количестве для обеспечения тщательной очистки требующих этой манипуляции поверхностей. Это избавит трансмиссионный агрегат от проникновения в картер посторонних частиц.
Как выбрать приводной вал для RENAULT LOGAN 1.4?
Когда необходимо менять приводной вал?
В целом приводной вал является достаточно надежным узлом, где детали, передающие вращающий момент выполнены из высококачественной стали, однако есть ряд факторов, которые могут привести к его выходу из строя, например износ ШРУСов или шлицевых соединений приводного вала из-за нарушения герметичности или постоянной эксплуатации автомобиля в режиме максимального крутящего момента.
Долговечность приводного вала изначально зависит от прочностных и нагрузочных характеристик, заложенных при конструировании, от качества материала, характеристик смазки, состояния дорог на которых эксплуатируется автомобиль, стиля езды и внимательности его владельца. Основной причиной выхода из строя приводного вала является повреждение пыльников и вымывание смазки. В условиях не очень качественного дорожного полотна, пыльники приводных валов могут получить повреждения, и если это вовремя не заметить – ШРУС или шлицевые соединения неизбежно выйдут из строя. Появление малейшего дефекта пыльника (трещина, истирание, смещение или неплотное прилегание в местах фиксации, нарушение формы), требует замены пыльника на новый.
Если же приводной вал все-таки начал изнашиваться, на это укажут люфты при осмотре автомобиля, а также хруст, щелчки, удары при движении автомобиля. В зависимости от конструкции узла и виде неисправности, при ремонте приводного вала возможна замена его отдельных частей, но зачастую требуется замена приводного вала в сборе.
Какой приводной вал выбрать для RENAULT LOGAN 1.4?
На сегодняшний день перед владельцем автомобиля всегда встает вопрос – какие приводные валы выбрать – оригинальные или аналог? По возможности нужно отдать предпочтение оригинальным деталям. В случае с приводными валами оригинальные узлы – единственный вариант замены. Однако на многие европейские модели автомобилей выпускаются высококачественные привода и ШРУС. Качественный бренд, например GKN, выпускающий приводные валы, которые по своим характеристикам на 100% соответствуют параметрам, заложенным в конструкции (характеристики, материал, размеры), позволяет забыть о замене приводного вала на срок до 100 – 150 тыс. км. В случае же приобретения самых дешёвых (как правило, китайских) вариантов, возможно данную деталь придется снова менять уже через 20-30 тыс. километров.
Можно ли заменить приводной вал самому?
Процедура замены приводных валов описана на множестве интернет-ресурсов и в любом руководстве по ремонту для RENAULT LOGAN 1.4. Процедура замены занимает 60 – 90 минут.
Что если не менять приводной вал?
Износ приводного вала ведет в конечном итоге к его разрушению и тогда автомобиль не сможет двигаться самостоятельно. Это может случиться в самый неподходящий момент, когда до ближайшего автосервиса многие десятки километров. Чтобы это не произошло, необходимо регулярно проводить техническое обслуживание автомобиля, в процессе которого проверять состояние приводных валов. Если компоненты приводного вала изношены, его нужно в скорейшем порядке ремонтировать или менять.
Как подобрать приводной вал для RENAULT LOGAN 1.4?
Подобрать приводной вал для RENAULT LOGAN 1.4, как и другие запчасти, можно либо в оригинальном каталоге, либо в каталоге заменителей. Если есть сомнения в правильности подбора приводного вала – сделайте запрос подбора приводного вала по VIN автомобиля у нас.
