Сальники Рено Логан: замена, виды

Замена сальников распределительных валов на 16 клапанном двигателе Рено Логан 2 (2014)

Дпя замены сальников распределительных валов двигателя К4М выполните следующие операции.

Вам потребуются: торцовые головки «на 10», «на 16», «на 18», ТОRХЕ14, ключ «на 13», отвертка с плоским лезвием, фиксатор для установки ВМТ, фиксатор распределительных валов, пассатижи, молоток.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи. 2. Снимите ремень ГРМ. Более подробно о том как ослабить и снять ремень в статье “Замена ремня ГРМ Рено Логан”. Не обязательно снимать ремень полностью. Можно его снять лишь с верхних шкивов.3. Ослабьте затяжку гайки, которая удерживает шкивы. Чтобы шкивы не проворачивались, зафиксируйте их подручным инструментом. (отвертка, пассатижи)

4. Окончательно открутите гайку…

5. Снимите шкив …и снимите шкив с хвостовика распределительного вала. Возможно придется применить съемник.6. Сальник можно извлекать с помощью отвертки, не заботясь о его целостности.

7. Возьмите новый сальник и осмотрите его. Он должен быть без повреждений, надрывов, деффектов. Смажьте его тонким слоем масла. Перед установкой на штатное место, в корпусной детали двигателя, сделайте небольшую заходную фаску, с помощью мелкой наждачки или надфиля.8. Сальник запрессовывается на место с помощью подручной оправки. Это может быть головка или труба подходящего диаметра.

9. Соберите все в обратном порядке. Натяните ремень ГРМ в соответсвии с рекомендациями.

Зубчатый шкив распределительного вал устанавливайте выступающей частью ступицы к двигателю.

Вот и вся процедура по замене сальников распределеительных валов на 8 и 16 клапанном двигателе Рено Логан 2.

Какой сальник выбрать: оригинал и аналоги

Лучше всего использовать оригинальные запчасти, предназначенные для данной модели авто. Маркировка детали — ELRING 546941. Если выбор невелик, можно приспособить для этих целей отечественную продукцию. Выбирать стоит уплотнитель с характерным красно-коричневым цветом, изготовленные из фторкаучука. Так можно надолго уберечься от повтора протечек, хотя и стоимость подобных изделий обычно выше среднего.

Некоторые мастера советуют проточить пазы крепления под больший размер отечественных сальников. Подобные манипуляции себя не оправдывают, лучше использовать дополнительное уплотнительное кольцо, либо потратиться на оригинальную продукцию.

Какой сальник выбрать: оригинал и аналоги

Лучше всего использовать оригинальные запчасти, предназначенные для данной модели авто. Маркировка детали — ELRING 546941. Если выбор невелик, можно приспособить для этих целей отечественную продукцию. Выбирать стоит уплотнитель с характерным красно-коричневым цветом, изготовленные из фторкаучука. Так можно надолго уберечься от повтора протечек, хотя и стоимость подобных изделий обычно выше среднего.

Некоторые мастера советуют проточить пазы крепления под больший размер отечественных сальников. Подобные манипуляции себя не оправдывают, лучше использовать дополнительное уплотнительное кольцо, либо потратиться на оригинальную продукцию.

Успокоитель выпускного распредвала

На многих версиях двигателя K4M в клапанной крышке предусмотрен успокоитель выпускного распредвала. Успокоитель представляет собой подпружиненный ролик, находящийся в цилиндре, помещенном в отливку в алюминиевой клапанной крышке. Ролик обегает отдельный квадратный кулачок, предусмотренный на выпускном распредвале. Вся эта конструкция служит для того, чтобы в некоторых режимах работы фазовращателя впускного вала выпускной распредвал не «обгонял» его.

На каких версиях двигателя Рено К4М применяется успокоитель распредвала?

716 ; 760 ; 761 ; 766 ; 782 ; 790 ; 791 ; 794 ; 800 ; 801 ; 804 ; 812 ; 813

Успокоитель является довольно проблемным устройством. На его стакане и в посадочном гнезде в алюминиевой клапанной крышке образуется выработка и люфт. В результате стакан начинает стучать в своем гнезде.

Но, что еще хуже, к стакану подводятся масляные каналы, масло из которых понапрасну стравливается и стекает на распредвал при возникновении выработки в гнезде. При этом давление масла в ГБЦ снижается, что может приводить к износу шеек распредвалов.

Renault Megane 2002, engine Gasoline 1.4 liter., 95 h. p., Front drive, Manual — parts

Сколько проехали с этой помпой?

Когда грм оборвало через 15к, поменял заодно, на такую же.На другой машине такая же, 27к пока прошла

А для каких целей покупал заглушки распредвалов?у тебя вроде сухо там все.Ты их на герметик садил?а то у меня сопливят.И для чего полный набор приводного ремня?

Потому что они одноразовые, когда ты их снимаешь, для установки фиксатора распредвала в них будет «дырка», садил без всего, герметик не требуется, ничего не сопливит.

По поводу приводного. У меня однажды натяжной ролик при движении слетел(подшипник разлетелся) после этого упор на натяжителе сломало, я тогда подумал все нормально, только ролик поменять, в итоге у меня ремень стал трескаться, ну он был старый, я купил новый оригинал, через месяц весь трещинами, у меня ролик на натяжителе восьмерил, вот и решил все новое оригинальное поставить, что бы больше не лезть туда. Сейчас всё отлично

Ага, теперь понял.Незнал, что за заглушками что то стопорить нужно.У меня от туда сопливит и все перемазано герметиком, вот поэтому и спросил.

У меня старые заглушки были тоже в герметике, но герметик от того, что не поставили новые заглушки и эти «дырки» залипили им.Возможно у тебя плохо замазали. Поставь новые

Я уже купил новые оригинал, но через 10 тыс самому ГРМ нужно менять, вот жду время.И хорошо что от тебя узнал что их заодно нужно при замене ГРМ их снимать тоже.

Проблемы и надежность двигателя Renault 1.6 (K4M)

Большая компания Renault создает подходящие двигатели для всех регионов, в которых представлены его автомобили. Если европейские модели давно перешли на турбомоторы и даже электротягу, то бюджетные автомобили марки Renault, такие как Logan, Sandero и Duster довольствуются «проверенными временем» атмосферными двигателями. Такими как, например, 1,6-литровый атмосферник K4M.

Выбрать и купить контрактный двигатель Renault 1.6 (K4M) вы можете в нашем каталоге силовых агрегатов.

Двигатель Рено 1.6 (K4M) проходит проверку временем с 1999 года. Вообще этот двигатель пришел на смену агрегату K7M, имеющему такой же рабочий объем. Оба двигателя на долгие годы стали единственной движущей силой бюджетных Рено Логан московской, а затем и тольяттинской сборки.

На нашем YouTube-канале вы можете посмотреть разборку двигателя Рено K4M, прибывшего из Европы. Его сняли его с Рено Сценик 2 2007 года с пробегом 170 000 км.

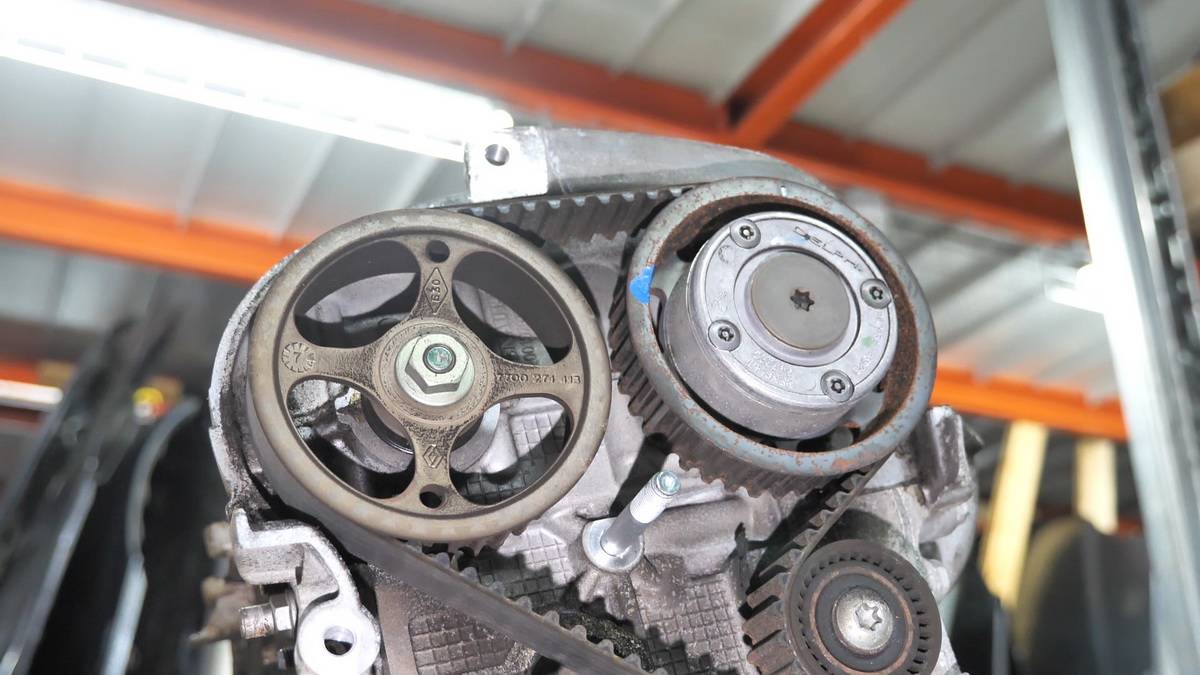

Среди модификаций двигателя Рено 1.6 K4M есть версии с фазовращателем. Он установлен на впускном распредвале, управляется отдельным клапаном, место которому нашлось прямо в ГБЦ.

Двигатель Рено 1.6 (K4M) обычно не доставляет проблем. Этот двигатель действительно надежный и неприхотливый. Главное, не снижать планку в уровне обслуживания и качестве используемых расходников. Элементарная экономия на сервисе может привести к выходу двигателя из строя.

Если не экономить на обслуживании этого двигателя, он запросто пройдет и 400 000 и 800 000 км. Опыт эксплуатации даже на сомнительном топливе и в сложных условиях стран СНГ показывает, что 1.6-литровый двигатель Рено может запросто выдержать весьма серьезный пробег. Однако с мотором K4M все-таки случаются небольшие непрятности. Сейчас и поговорим о них.

Лучшая замена сальников коленвала Renault Duster в СПб

Мотор Сервис — это качественная и недорогая замена сальников коленвала Рено Дастер 1.6, 2.0 в Санкт-Петербурге. Собственный парк высокоточных станков, качественные запчасти, выгодные цены, опыт работ более 17 лет! Мы заменим сальники коленвала Renault Duster качественно, в срок и с гарантией!

Сальники коленвала являются уплотнителями выходов коленчатого вала и представляют собой армированную манжету из высококачественного прорезиненного материала. Уплотнение осуществляется конструктивными особенностями сальника и давлением масла картера. Со временем сальники теряют уплотняющие свойства и подлежат замене.

Регламентированный срок замены сальников коленвала

Задний сальник рассчитан практически на весь срок службы двигателя, но часто из-за нарушений правил эксплуатации авто признаки неисправности появляются гораздо раньше. Замена обязательна после 100 тыс. км пробега.

Передний сальник выхаживает меньше (до 3-х, 5-ти) лет эксплуатации авто, после этого часто требуется его замена.

Признаки неисправности сальников коленвала

Течь из-под переднего или заднего сальников, замасливание корпуса картера.

Причины неисправности сальников коленвала

• Естественный износ сальника.
• Ускоренный износ из-за задиров коленчатого вала.
• Пересыхание, потеря эластичности сальника при длительном (от полугода и более) простое автомобиля.
• Повышенное давление масла картера, в том числе, из-за загрязненного масляного фильтра.
• Низкое качество сальника «альтернативного» производителя.
• Повреждение нового сальника (замятие, порез) при низкой квалификации самостоятельной установки.
• Ускоренный износ сальника из-за повышенной вибрации коленвала.

Как мы решаем проблему замены сальника коленвала

Процедура замены требует высокой квалификации механика.

Для переднего сальника коленвала:

• Снимаем защиту картера.
• Выставляем все шкивы по меткам ВМТ поршня первого цилиндра.
• Снимаем ремень и шкив генератора. При наличии, ремень и шкив привода ГРМ с помощью съемника.
• Аккуратно извлекаем передний сальник с помощью специального приспособления. При необходимости, снимаем крышку, лишь затем извлекаем из неё сальник.
• Смазываем наружную поверхность нового сальника герметиком и с помощью оправки и резинового молотка устанавливаем его в крышку.
• Смазываем внутреннюю поверхность сальника моторным маслом, меняем прокладку крышки, устанавливаем крышку на место и притягиваем её болтами до рабочего положения.
• Возвращаем на место шкив и ремень привода ГРМ, убедившись в совпадении меток. Устанавливаем шкив и ремень генератора.

Для заднего сальника коленвала: Потребуется подъёмник и предварительный демонтаж коробки передач, корзины и диска сцепления. Поэтому часто замену заднего сальника производят вместе с износившимся диском сцепления.

• Снимаем кожух маховика двигателя, стопорим маховик от проворота, откручиваем болты крепления маховика и снимаем его.
• Откручиваем болты крепления крышки заднего сальника.
• Далее последовательность замены как для переднего сальника.
• Возвращаем в обратной последовательности все демонтированные узлы на место.

Рекомендации автолюбителю Проконсультируйтесь на СТО при первых признаках неисправности сальников. Эксплуатация автомобиля в таком состоянии чревата большими проблемами, вплоть до капитального ремонта двигателя. А ведь, возможно, всё, что нужно — это замена сальника и масляного фильтра.

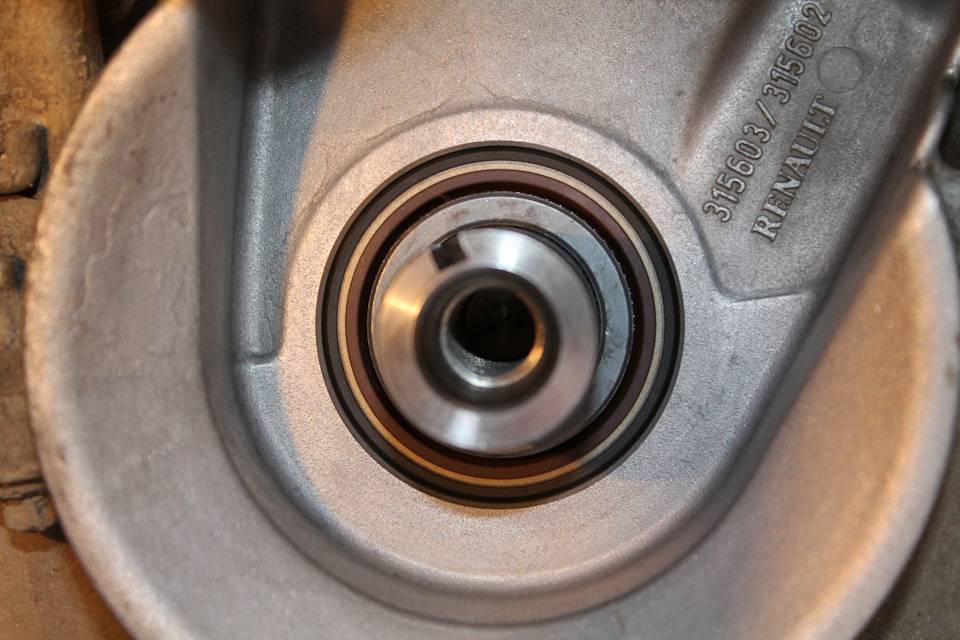

Процедура замены сальника левого привода

Основной симптом разрыва сальника трудно не заметить. Под машиной и на деталях неожиданно появляются пятна масла. В этом случае надо сразу проверять манжету внутренней гранаты.

Выявить проблему с сальником можно также по снижению уровня трансмиссионного масла. Правда, этот симптом проявляется только в случае полного выхода элемента из строя — когда дыра на нём размером в монету.

Обычно проблема с течью возникает при пробеге 100-120 тыс. километров.Основная причина — износ материала, резина со временем дубеет.Контакты резиновой манжеты ржавеют, обрастают задирами, и из-за этого она рвётся. На сальник может попасть бензин, который быстро разъест материал.

Сальник находится на внешней стороне пыльника, в месте нахождения подшипника на полуоси. Манжета в целях защиты от грязи закрывается пластмассовым кожухом. Если пластмасса мешает во время снятия резинового уплотнителя, её ломают, затем ставят новую защиту. Но, если постараться, можно не задев этой защитной шайбы, выбить сальник и соприкасающиеся с ним элементы.

Чтобы добраться до резинового уплотнителя, приходится демонтировать приводной вал целиком, вместе с наружным шарниром. Нужно выполнить следующие действия:

• подставить тару и слить масло из трансмиссии, отвернув пробку;
• открутить ступичную гайку;
• вытащить левое колесо, подняв машину на домкрат;
• отделить ступичный кулак от шаровой опоры с помощью монтировки;
• отключить датчик системы ABS, демонтировать тормозной суппорт;
• достать конец полуоси с наружной гранатой из шлицов ступицы;
• залезть под машину, выкрутить крепёжные болты удерживающего тройника с другого конца приводного вала;
• снять вал из коробки передач.

Демонтируется сальник с привода после снятия пыльника. Чтобы добраться до манжеты, нужно выбить стопорное колечко, вытащить тришип(трипоидный подшипник) с помощью съёмника, снять металлические внешнюю и внутреннюю защитные обоймы и большой игольчатый подшипник полуоси.

Установка сальника начинается с насаживания элемента на внутреннюю обойму полуоси, на которую также надевается игольчатый подшипник.Все эти детали в сборе забиваются на вал. Очерёдность такая: сначала на внутреннюю обойму надевается сальник, затем подшипник, потом всё это сажается на внешнюю обойму.

После этого на шлицы вала ставят трипоидный подшипник и надевают удерживающее кольцо — перед этим важно не забыть поставить пыльник. Чтобы зафиксировать стопор, надо упирать жало плоской отвёртки в края шайбы и немного разжимать их, вращая инструмент по часовой стрелке. Всё — остаётся закрепить пыльник хомутом, поставить привод на картер коробки и закрутить посадочное кольцо тремя болтами

Далее на ступицу колеса крепится другая сторона полуоси

Всё — остаётся закрепить пыльник хомутом, поставить привод на картер коробки и закрутить посадочное кольцо тремя болтами. Далее на ступицу колеса крепится другая сторона полуоси.

Аналогично нужно действовать при повреждениях правого сальника. Только в этом случае необходимо разобрать колесо со стороны пассажира. Правый привод Рено Логан длиннее, оснащён специальным гасящим демпфером с резиновой и металлической основой. Манжета здесь расположена прямо на коробке, доступ к ней открывается после изъятия полуоси с чашкой-шарниром на конце.

Что делать в таких случаях?

Как сказано выше, одной из вероятных проблем может быть некорректная установка элемента. В частности если внутренняя сторона резинки загнута, то именно через нее может и протекать жидкость. Таким образом, элемент нужно только менять, несмотря на то, что он относительно новый.

Произвести демонтаж коробки переключения скоростей (воспользуйтесь для этого мануалом по эксплуатации вашего транспортного средства). Затем возьмите отвертку или любой другой предмет с острым наконечником, подойдет и обычный нож. Демонтируйте вышедший из строя сальник. При этом будьте осторожны с рабочей поверхностью. Очистите поверхность коленчатого вала

Обратите внимание, делать это можно только ветошью. Некоторые «умельцы» очищают коленвал наждачной бумагой. Этого делать ни в коем случае нельзя, поскольку так коленчатый вал быстрее выйдет из строя

Установите новый сальник на место старого. Произведите монтаж коробки передач

Этого делать ни в коем случае нельзя, поскольку так коленчатый вал быстрее выйдет из строя. Установите новый сальник на место старого. Произведите монтаж коробки передач.

1. Демонтируйте блок шкивов согласно инструкции по эксплуатации авто.
2. Затем вам нужно будет снять кожух с зубчатого ремня ГРМ.
3. Сделав это, снимите сам резиновый ремень.
4. После этого демонтируйте приводной зубчатый шкив.
5. Только после этого вы увидите сальник: его нужно заменить. Не забывайте о правильной установке элемента .
6. Заменив его, соберите все в обратной последовательности.

Использование качественной смазывающей жидкости — это первое, что нужно сделать после того, как вы удалили вышедший из строя сальник. Также нужно будет промыть сам ДВС авто:

1. Под днищем транспортного средства найдите пробку для слива моторного масла.
2. Слейте отработанную жидкость для ДВС в тару.
3. Закрутите сливную пробку, откройте капот и открутите крышку заливной горловины.
4. Залейте в двигатель промывочную жидкость.
5. Закрутите крышку заливной горловины и запустите двигатель: вам следует проехать на нем как минимум 10 километров. Чем больше — тем лучше, поскольку промывка должна полностью пройти по всей системе и максимально прочистить ее компоненты от отложений и нагара.
6. После этого слейте отработанную промывку и залейте новое моторное масло. Не забудьте поменять фильтр.

Если проблема течь расходного материала из-под сальника коленвала заключалась именно в эксплуатации некачественного масла, то с его заменой проблема должна устраниться.
