Замена рулевых тяг Рено Логан Сандеро (Renault Sandero Logan)

Как подтянуть рулевую рейку на Рено Логан видео фото и видео

Рулевой наконечник Logan от компании Febi Bilstein

Продолжение темы сегодняшних роликов – замена рулевых наконечников Логан.

Перед выполнением работы заранее были приобретены рулевые наконечники, которые уже почти полгода лежат в гараже и ждут, когда их возьмут в работу.

Это изделия от компании Febi Bilstein (Germany). Клеймо фирмы отбито на тыльной стороне наконечника под пальцем.

В комплекте с рулевым наконечником идут гайки крепления пальцев с самоконтрящей вставкой и для соединения с тягами. Родные гайки пальцев, которые имелись в комплекте, установил на машину, когда смазывал пальцы рулевых наконечников под защитными чехлами. Тогда резиновые пыльники снимались, и в узел пополнялась смазка. Поэтому приобрл новые гайки, также с контрящей вставкой.

Гайки изготовлены от Белибейского завода, республика Башкирия.

Пластиковую крышку на рулевом пальце необходимо удалять перед его установкой, так как она служит только для транспортировки. Сохраняет пыльник и резьбовую часть наконечника.

Каждый раз, при замене рулевого наконечника Рено Логан необходимо устанавливать новые гайки.

И ещё один полезный совет. При разрыве резинового пыльника рулевой тяги, можно установить пыльник от рулевого наконечника автомобиля ваз 2108.

Наконечники правый и левый зеркальные

Так как они разные, то при покупке надо обращать внимание, выбирая правый или левый. Для того, чтобы не спутать наконечники, на одной из них около пыльников выполнена 1 насечка, а на втором 2. С 1 насечкой будет правый наконечник по ходу движения автомобиля, а с 2 насечками левый

С 1 насечкой будет правый наконечник по ходу движения автомобиля, а с 2 насечками левый.

Работа по замене наконечников

Для удобства работы нам надо будет поддомкратить передние колёса, и снять их, не забывая про откатные башмаки под задние колёса и подстраховку под кузов.

Плюс перед работой поднимаем ручку тормоза до упора.

Отворачиваем центральную часть колпака, чтобы добраться до болтов и с помощью баллонного ключа ослабляем колёсные болты.

Затем поднимаем с помощью домкрата колесо. Устанавливаем дополнительный упор под кузов и снимаем колесо.

Сейчас можно приступать непосредственно к замене наконечника. Для этого отдаём гайку крепления пальца, предварительно обработав её жидким ключом.

Но также обрабатываем жидкостью и контргайку тяги, чтобы она «отошла» перед работой.

Затем убираем грязь с резьбы, используя щётку по металлу, вновь спрыскиваем гайки жидкостью и можно откручивать соединения. Первой отдаём гайку в месте соединения наконечника с рулевой тягой.

Выполняем работу с помощью рожкового ключа на «21». Для увеличения усилия добавляем на ключ небольшую вспомогательную трубку. Отдавать гайку можно как из-под ниши колеса сверху, так и из смотровой ямы.

Затем используя рожковый или накидной ключ на «17» откручиваем гайку рулевого пальца.

Для того чтобы сам палец не проворачивался в наконечнике, вставляем в его верхнюю часть ключ-звёздочку для его фиксации (см. фото выше). В моём случае гайка открутилась без фиксации пальца.

Снятие пальца с поворотного кулака

Затем, не имея специального съёмника, можно снять палец из соединения поворотного кулака ударом молотка по наплыву металла «шишки» сбоку. Для того чтобы не нарушить резьбу, гайку лучше не откручивать полностью.

Когда и как производится смена рулевых наконечников на renault logan?

Данный элемент рулевого управления обеспечивает подвижность колес и контроль над траекторией их поворота. Наконечники работают в составе механизма, который включает поворотные тяги и рычаги. В силу эксплуатационных особенностей именно шарниры сферической формы подвергаются интенсивному износу, а от их состояния зависит безопасность движения.

Поэтому важно вовремя определить и заменить неисправную деталь.Конструкция механизма руля включает два наконечника – правый и левый. Сколько прослужит каждый из них, зависит от многих факторов

Тем не менее, замена рулевых наконечников на Рено Логан и видео рабочих процессов рано или поздно понадобятся.

  1. Посторонние звуки при движении по неровностям или при смене скоростного режима.
  2. Появление люфта в рулевой тяге или излишне легкий ход руля, а также биение руля.
  3. Нарушение угла развала-схождения и периодическое расшатывание кузова авто в горизонтальной плоскости.

Наличие какого-либо признака из вышеперечисленных симптомов требует подтверждения неисправности, для чего:

  • Установить машину на смотровую яму и попросить помощника, чтобы он покрутил в обе стороны руль. Владелец во время этой операции наблюдает за поведением узлов рулевого механизма. Если сферический шарнир перемещается вдоль оси больше, чем на 1,5 мм, то это говорит о необходимости установки новой детали.
  • При проведении диагностики нужно проверить обе стороны. Одновременно рекомендуется провести осмотр и других элементов конструкции, потому что, например, нарушение герметичности резиновых уплотнителей приводит к удалению смазки, что негативно сказывается на управлении авто.

На всех видео замены рулевых наконечников на автомобиле Рено Логан можно увидеть, что процесс требует наличия определенного комплекта инструмента, в который входят:

  • Рожковые ключи на 13, 16, 17, 19, 21 или 22.
  • Шестигранный ключ Torx на 5 мм.
  • Баллонный ключ.
  • Специальный съемник и молоток.
  • Металлическая щетка.
  • Аэрозольный препарат WD-40.

Для работы также понадобятся противооткатные колодки, альтернатива – кирпичи или обрезки деревянного бруса. Подъем автомобиля осуществляется при помощи домкрата.

Предварительный этап заключается в постановке авто на «ручник», после чего под задние колеса устанавливаются колодки. Сразу стоит отметить, что процесс ремонта несколько сложнее в реализации, чем замена антифриза на Renault Logan , но вполне по силам даже начинающему автомобилисту, если действовать по следующей схеме:

  • Баллонным ключом ослабить болты крепления колеса и поддомкратить автомобиль. Далее полностью выкрутить болты и снять колесо.
  • Вывернуть руль в сторону, противоположную демонтируемой детали, очистить тягу и наконечник от грязи железной щеткой.
  • Смочить крепежные детали смесью из аэрозольного баллона WD-40 и ослабить затяжку контргайки ключом «на 21» или «на 22». На доступном видео замены рулевых наконечников на авто Рено Логан показано, что при необходимости тяга фиксируется при этом ключом «на 19» на плоском срезе детали.

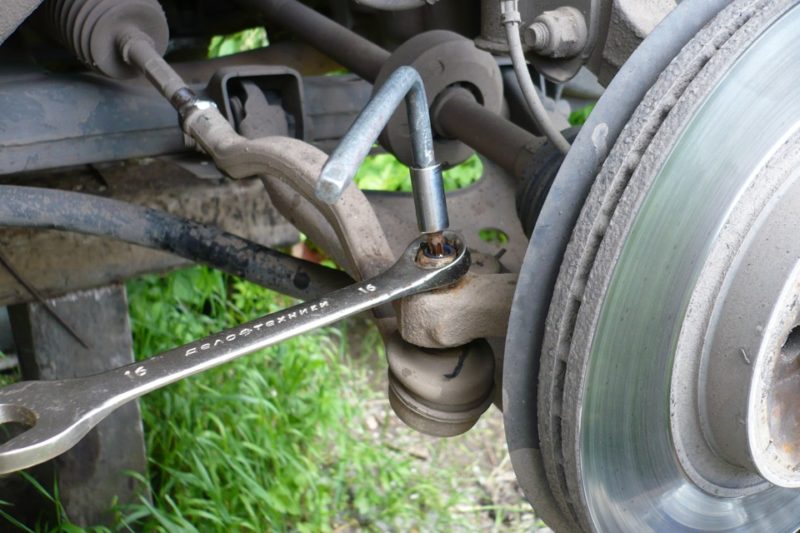

  • Вставить в торец пальца шестигранник Torx и удерживать его, а ключом «на 17» отвернуть гайку крепления шарнира к поворотному кулаку, но не полностью.
  • Используя специальный съемник, выпрессовать палец. Как вариант – можно использовать молоток, нанося удары по гайке и в торец рычага.
  • Отвернуть полностью гайку на пальце и вынуть его из штатного отверстия рычага.

Как видно, процедура не слишком сложна, а тому, кто уже делал замену опорного подшипника на Логане, так и вовсе дела на час. После завершения процедуры ремонта следует обязательно проверить развал-схождение колес в сервисе с наличием специального стенда.

В каталоге французского концерна эти запчасти обозначены следующими кодами:

  • 6001550442 – для левой стороны автомобиля.
  • 6001550443 – для правой стороны.

На автомобилях, выпускаемых с 2021 года в России, артикул изделий несколько иной:

  • 485200410R – правый;
  • 485202867R – левый.

На многих видео по замене неисправных рулевых наконечников на Рено Логан можно заметить, что автолюбители предпочитают как минимум оригинальные изделия. Французы на заводе ставят изделия под брендом TRW, которые соответствуют требованиям и имеют соответствующий уровень качества.

  • Sacis – низкая цена и приемлемое качество, но все же долговечность по сравнению с оригинальными деталями ниже в два раза.
  • Moog – надежность и качество близки к оригиналу, привлекательная цена.

Как бы там ни было, все сферические шарниры имеют массу аналогов, например, 6001550442 замещается Delfi TA2329 или RTS 91-02401-2. Полный список аналогичной продукции без труда находится в сети.

Какой лучше бренд выбрать

Чтобы осуществить правильный выбор нужной детали, необходимо воспользоваться специальным артикулом, благодаря которому осуществляется точный подбор нужных запчастей ремкомплекта.

Чтобы узнать правильный артикул, необходимо разглядеть данный номер на детали. Благодаря данному артикулу можно также подобрать запасные части для Логан, такие как ремкомплект для рейки. Мы рекомендуем пользоваться оригинальным артикулом и приобретать строго фирменные запчасти Рено.

Конечно, существует много брендов обладающих своим артикулом запчастей, но качество изготовление данных деталей, увы, оставляет желать лучшего.

The following two tabs change content below.

  • Bio
  • Latest Posts

admin1

Являюсь профессионалом в области «Автоэлектрики» и «Диагностики Авто». Стаж работы более 10 лет. Выявлю и устраню неисправности любой сложности. ( Даже с авто с которыми не могут справиться Дилеры и сервисы как бы высшего класса). Выполняем все виды работ по установки дополнительного электроборудования (ксенон, мультимидийная система, спец сигналы и т.д.)

Как продлить срок службы рулевых тяг

Совет банальный, но очень важный

Осторожно ездите и старайтесь не влетать на полной скорости в ямы и колдобины. В больше чем половине случаев тяги ломаются от ударов

Также рекомендуется каждые 20-30 тысяч пробега проводить осмотр тяговых. Пыльники защищают конструкцию, поэтому необходимо контролировать их состояние. Как только найден дефект или разрыв, сразу же поменяйте их. Даже маленькое отверстие в пыльнике станет причиной попадания воды и пыли во внутренний механизм тяги. Чем чаще вы будете проводить осмотр, тем меньше вероятность критической поломки

Обратите внимание, что в магазинах продаются специальные ремкомплекты, которые позволяют заменить самые быстро изнашиваемые детали. Их стоимость ниже новых деталей, поэтому они помогут поддерживать тяги в работоспособном состоянии без больших вложений

Срок службы и причины поломок

Проблема заключается в том, что конкретных цифр относительно срока службы никто не дает. Если говорить о самих тягах, то они имеют практически безграничный ресурс, так как изготавливаются из высокопрочного металла. Чаще всего страдают именно наконечники, но и здесь все зависит от множества факторов.

Некоторые водители не ведут мониторинг состояния и ездят на машине до тех пор, пока подвеска буквально не посыплется. Плюс такого решения – вы точно узнаете, когда нужно менять наконечники. Естественно, полететь подвеска может самый неподходящий момент – и это главный минус.

Автомеханики и опытные водители настоятельно не рекомендуют доводить тяги до критического состояния. В среднем их срок службы составляет 60-100 тысяч километров пробега. Однако здесь все зависит от ряда факторов:

  • Качество дорог. При регулярной езде по бездорожью или покрытии с многочисленными ямами и выбоинами наконечники будут подвергаться большим нагрузкам, что в итоге ускорит износ детали и образование люфта.
  • Стиль вождения. Далеко не все водители притормаживают перед лежачими полицейскими или большими лужами, в которых может таиться большая яма. Очень зря, ведь малейший неосторожный «залет» в такую яму может поставить крест на многих элементах подвески.
  • Окружающая среда. Самыми опасными для конструкции наконечников являются грязь и вода. Если в вашем регионе идут регулярные дожди и отсутствует асфальтовое покрытие, то наконечники рулевых тяг быстро сломаются
  • Качество продукции. Некоторым водителям не везет. Они жалуются на низкое качество заводских деталей. Иногда покупка дешевых наконечников также станет причиной их скорого выхода из строя.

Избежать непредвиденной поломки достаточно просто – каждые 10-20 тысяч километров проводите диагностику или минимум осматривайте состояние пыльников. Да, именно они играют решающую роль в защите самих наконечников, поэтому при обнаружении разрывов или других дефектов срочно проводите замену.

Проверить конструкцию самих наконечников в гаражных условиях достаточно трудно, поскольку придется все разбирать. Здесь можете обратиться в специализированное СТО или ожидать появления характерных симптомов наличия неисправности.

Конструкция и значение наконечника рулевой тяги

Рулевой наконечник представляет собой  элемент системы управления. Его главная задача – обеспечивать  подвижность и поворот колес на требуемый угол. Достигается это путем шарового соединения. Деталь служит своеобразным соединительным элементом: с одной стороны он прикреплен к рулевой тяге, а с другой к поворотному кулаку. Изменяемый угол соприкосновения позволяет системе корректно функционировать при движении колес в различных плоскостях. В автомобилях могут устанавливаться от 2 до 6 наконечников.

Наконечник рулевой тяги Рено Логан отличается предельной простотой, за счет чего изделия достаточно надежные и износостойкие. Выпускаются разные модели наконечников, однако все они имеют единую принципиальную конструкцию, которая состоит из следующих компонентов:

  • корпус со встроенной полуосью;
  • резьбовой шаровый палец;
  • ограничительный вкладыш, который чаще всего изготавливается из тефлона;
  • защитная крышка и чехол;
  • фиксирующее кольцо;
  • гайка для пальца.

Основными отличиями в наконечниках являются их размеры и используемые материалы.

Учитывая, что это связующее звено в передаче усилия от руля непосредственно к колесам, поломка или критический износ наконечника рулевой тяги могут иметь самые печальные последствия. Во-первых, водители могут столкнуться с ухудшением управляемости, нарушением схода-развала. Естественно, параллельно возникает ряд других неприятных симптомов, о которых будет рассказано далее.

Однако самое опасное – это полный обрыв тяг. В этом случае машина может стать абсолютно неуправляемой. Последствия этого при скоростной езде или в ответственный момент будут крайне печальными, вплоть до попадания в крупное дорожно-транспортное происшествие

Система рулевого управления по важности сравнима с тормозами, поэтому водители обязаны незамедлительно проводить диагностику и ремонт узлов при обнаружении каких-либо проблем. Это вопрос вашей безопасности и сохранения работоспособности автомобиля

Как выглядит рычаг

Сама сборка обычно заменяется в сборе вместе с шаровым шарниром (как здесь выбирают шаровую опору для Логана) и сайлентблоками. Последние два элемента вдавливаются в плоскость рычага (см. Рис.).

Левый передний рычаг

В каталоге Renault используются следующие обозначения:

  • 54 50 042 69R (60 0 1 547 519) — рычаг в сборе, правый (альтернативный пункт в скобках);
  • 54 50 113 62R (60 01547 520) — левая сторона.

Сайлентблоки (60 40 002 245) тоже продаются отдельно, но мы поменяем монтажный узел. Кстати, в конструкции предусмотрен пыльник, прикрывающий опору. Ботинки можно снять со сменных кронштейнов для хранения.

Рычаги LUCAS / TRW будут установлены на заводе. TRW обозначает их следующим образом: JTC 1241 (справа), JTC 1240 (слева).

Замена рулевой тяги Рено Логан

Приветствую. Покажем процесс замены рулевой тяги на Рено Логан первого и второго поколения.

Для диагностики рулевой тяги нужно смотреть или щупать люфт в шаре тяги во время раскачивания колеса по горизонту.

Инструменты:

  • домкрат
  • ключ для колесных болтов
  • штангенциркуль
  • кусачки
  • металлическая щетка
  • рожковый ключ на тридцать два
  • съемник рулевой тяги
  • пластиковые хомуты 2 шт

Артикул:

  • JAR1031 — качественная тяга от TRW
  • 0000130501 — оригинальный съемник рулевой тяги
  • 4006224 — пыльник рулевой тяги от Sasic, цена/качество

Пошаговая инструкция по замене рулевой тяги

1. Снимаем колесо и демонтируем рулевой наконечник. Это мы делали ранее.

Обратите внимание что инструменты для снятия рулевого наконечника выше не указаны, их список можно посмотреть тут. 2. С помощью штангенциркуля замеряем расстояние от торца рулевой тяги до контргайки

Это размер условный, и выставить при сборке контргайку по этому размеру нужно для того чтобы без проблем доехать на развал-схождение

С помощью штангенциркуля замеряем расстояние от торца рулевой тяги до контргайки. Это размер условный, и выставить при сборке контргайку по этому размеру нужно для того чтобы без проблем доехать на развал-схождение

2. С помощью штангенциркуля замеряем расстояние от торца рулевой тяги до контргайки. Это размер условный, и выставить при сборке контргайку по этому размеру нужно для того чтобы без проблем доехать на развал-схождение.

3. После замера скручиваем контргайку.

4. Теперь нужно снять пыльник рулевой тяги. Для этого кусачками перекусываем пластиковый хомут с внутренней стороны пыльника. После того как убрали хомут, стягиваем пыльник с внутренней стороны руками.

5. С внешней стороны пыльника может быть и не быть крепящего хомута. Если есть хомут, снимаем его.

6. Очищаем тягу от грязи щеткой и снимаем пыльник.

Проверяем состояние пыльника и при необходимости меняем на новый.

7. Теперь нам нужно снять рулевую тягу с рулевой рейки. На рулевой тяге могут быть грани под ключ на тридцать два, и если нет стабилизатора поперечной устойчивости вы без проблем открутите рулевую тягу. Если граней под ключ нет, то нужен специальный съемник рулевой тяги. Одеваем съемник на тягу и выкручиваем ее.

8. Накручиваем новую тягу от руки и затягиваем съемником, или если есть грани под ключ, то ним. Затягивать нужно с чувством, потому что на тяге идет мелкая резьба. Если сильно тянуть можно повредить рулевую рейку.

9. Одеваем пыльник тяги и закрепляем его пластиковыми хомутами. Рекомендую закрепить пыльник и с наружной части хомутом. После затяжки не забудьте откусить языки хомутов.

Металлические хомуты лучше не использовать.

10. Накручиваем контргайку по размеру который мы узнали ранее.

Рекомендую сравнить новую и старую тягу по резьбе где накручивается контргайка. Если резьба разной длинны то контргайку нужно накрутить высчитав разницу между вашим размером и разницей размеров резьб на тягах.

11. Устанавливаем рулевой наконечник. Это мы показали ранее.

Начнем ремонт

Для возможности выполнения ремонтных работ потребуется соответствующий инструмент, позволяющий демонтировать тягу, ее наконечник или пыльник. Подъемник также существенно упростит задачу.

  1. Если обнаружился досадный люфт в одном из наконечников, то выполняем его замену по приведенному алгоритму и, не забыв сверить данные артикула.
  2. Демонтируем колесо с соответствующей стороны.
  3. Откручиваем гайку, которая фиксирует шаровой палец наконечника в проушине поворотного кулака.
  4. Для высвобождения конусной части пальца из проушины прикладываем к ней боковую ударную нагрузку (молотком) или, что более цивилизованно, пользуемся съемником.
  5. Резьбовую часть пальца на новом наконечнике смазываем соответствующей смазкой, после чего наконечник накручиваем на тягу. Затягиваем контргайку. Для обеспечения минимальной погрешности в схождении колес добиваемся совпадения количества витков при демонтаже и накручивании наконечника на тягу.
  6. Направляемся в сервис для контроля и корректировки схождения колес.
  7. Во время монтажа проявляем «заботу» о пыльнике, чтобы не повредить его резиновую фактуру.
  8. Алгоритм замены идентичен для обеих сторон подвески.
  9. Вышедшую из строя тягу также следует безоговорочно заменять поскольку она попадает в категорию деталей, не подлежащих ремонту.
  10. Демонтировав хомуты (2 шт.), снимаем пыльник с тяги и убираем на некоторое время в сторону.
  11. Вооружившись специальным приспособлением, позволяющим открутить тягу, реализуем это действие.
  12. Устанавливаем новый аналог и надеваем пыльник, зафиксировав его крайние участки хомутами.
  13. Если извлечь пыльник через наконечник не удается, производим демонтаж последнего. После сборки узла требуется выполнение схода-развала.
  14. Теперь приступим к процессу замены рейки, который можно осуществить в несколько приемов.
  15. Сначала сливаем жидкость из контура ГУР.
  16. Отсоединяем рулевой вал от посадочного места на редукторе рейки.
  17. Отвинчиваем несколько болтов, посредством которых реечный узел удерживается на подрамнике. В модификации Рено Логан 2 шт.
  18. Для обеспечения правильности угла установки колес предварительно производим соответствующую разметку. Вал помечается только посредством одной метки.
  19. Выполняем отсоединение наконечников с обоих боков авто Рено Логан.
  20. Теперь вынимаем сборку узла.
  21. Подготавливаем новый узел и монтируем его на автомобиль в последовательности, обратной демонтажной процедуре.

Если владелец сталкивается с необходимостью замены рейки в автомобиле Renault Logan, комплектация которого не предусматривает присутствие ГУР, то технология полностью идентична приведенной здесь последовательности манипуляций. Исключением является отсутствие необходимости в сливе жидкости.

Как устроена рулевая система?

На автомобилях Рено Логан смонтирован надежный рулевой механизм по типу «шестеренка-рейка». Привод устройства формируется из пары рулевых тяг, которые объединяются с кулаками с помощью шаровых шарниров. Главная особенность автомобиля – наличие продуманной рулевой колонки, которая «складывается» в случае аварии и не травмирует водителя.

Большая часть рулевых систем Рено Логан комплектуется гидроусилителем – системой, которая упрощает процесс вращения рулевого колеса водителем. Главными элементами узла является клапан регулировки, сервопривод, емкость для рабочей жидкости, а также гидравлический насос и цилиндр. Давление в системе создается, благодаря работе лопастей насоса, вращение которого обеспечивается через специальный ремень (поликлиновый или клиновый).

Масло из емкости ГУР с помощью насоса подается в систему и идет к клапану регулировки. Направление движения жидкости зависит от позиции руля. Своим давлением рабочая жидкость воздействует на цилиндр системы и создает давление на передачу рулевой системы. При этом вращать руль легче.

В случае отказа ГУР возможность управления транспортным средством сохраняется. Единственное изменение – необходимость прикладывания большего усилия при вращении. Обязательное условие для продления срока службы системы – контроль уровня рабочей жидкости. Если он падает ниже отметки «MIN», требуется определить причину проблемы и долить масло.

Рулевая передача смонтирована на нижней раме и объединяется с другими элементами системы с помощью специальных тяг поперечного типа со смонтированными на них наконечниками. На концах рулевых тяг предусмотрена резьба, необходимая для корректировки параметров развала-схождения (углов) колес.

Тяги рулевой системы Рено Логан объединяются с передачей через шарниры. Рулевая колонка имеет карданный тип. Ее безопасность, о которой упоминалось выше, обусловлена возможностью быстрой деформации при механическом воздействии. Сама колонка через вал и шарнир объединяется с клапаном регулировки, а сам промежуточный вал фиксируется с соединением шлицевого типа с помощью специального болта.

Также в рулевой колонке смонтирован ряд дополнительных устройств – противоугонная система (блокирует руль при отсутствии ключа в замке зажигания), органы управления головным освещением, сигналами поворота, омывателями и другими системами.

Тяги с правой и с левой стороны имеют идентичные размеры, а наконечники – разные. Все соединения рейки с шарнирами защищены с помощью специальной гофры (пыльника). Последняя фиксируется с помощью специального хомута (со стороны картера), а на стороне тяги пыльник удерживается, благодаря собственной жесткости.

Как определить что требуется замена наконечников

Первые признаки выхода из строя рулевых наконечников — стук в передней подвеске. Про проезде по неровностям, лежачим полицейским, будет слышен стук

Важно определить с какой именно он стороны. Однако отметим, что проблема может быть не только в рулевых наконечниках, но и в рулевых тягах или шаровых опорах

Проверка рулевых наконечников

Выворачиваем колесо так, чтобы было легко рукой взяться за наконечник. Беремся рукой за шарнирную часть наконечника и пытаемся шатать ее. Если будет чувствовать люфт, значит наконечник необходимо заменить. Со временем шарнир изнашивается, смазка находящаяся внутри него так же стирается, в результат появляются люфты. Если вы обнаружили, что пыльник на наконечнике порван, но люфта нет, лучше произвести замену наконечника, так как через порванный пыльник грязь будет попадать внутрь на шарнир и это может привести к выходу последнего из строя.

Чтобы достоверно убедиться в необходимости замены наконечников, поддомкрачиваем автомобиль и снимаем колесо. Берем большие клещи как показано на фото и зажимаем шарнир. Пытаем сдавить его и проверить на люфт — если чувствуется, что шарнир ходит, смело меняем наконечник.

Способы самостоятельно диагностики

Определить проблему с рулевой тягой в большинстве случаев можно даже без квалифицированной помощи специалистов. Для этого вам понадобится товарищ и яма (эстакада). Поднимите переднюю часть автомобиля. Первый человек должен в горизонтальной плоскости покачивать колесо. Второму необходимо под автомобилем нащупать точку под пыльником, где палец соединяется с шаром.  Если последний шатается в наружной обойме, то проблема с рулевой тягой.

Также обратите внимание не несколько других важных деталей:

  • максимальный допустимый диапазон отклонения наконечников по оси пальцев составляет 1,5 миллиметра;
  • на шаровых не должно быть какого-либо люфта;
  • чехол шарнира должен быть без трещин и других видимых дефектов.

Отверстие в пыльниках легко определить по выдавливаемой смазке, поэтому обращайте внимание на потеки.  Это основная информация, как проверить рулевую тягу на «Рено- Логан». Такой простой осмотр в большинстве случаев позволяет определить поломку шаровых

Если на вид все выглядит цело, но стук неизменно остается, то направляйтесь на диагностику. Во многих случаях идентифицировать поломку можно только после полного демонтажа детали

Такой простой осмотр в большинстве случаев позволяет определить поломку шаровых. Если на вид все выглядит цело, но стук неизменно остается, то направляйтесь на диагностику. Во многих случаях идентифицировать поломку можно только после полного демонтажа детали.

Пошаговая инструкция

1. Поддомкрачиваем и снимаем колесо.

2. Выворачиваем руль для удобства замены.

3. Зачищаем резьбовую часть крепления рулевого наконечника и брызгаем проникающей смазкой.

4. Откручиваем гайку крепления пальца наконечника.

Если палец при откручивании гайки прокручивается, то удерживать его можно шестигранником на шесть. Сверху пальца есть отверстие под шестигранник.

Гайка может быть под ключи на шестнадцать или семнадцать. На шестнадцать идет с родным наконечником, на семнадцать уже с поменянным.

5. Теперь срываем контргайку. Она идет под рожковые ключи на двадцать один или двадцать два.

Гайку срываем по часовой стрелке. Повторюсь не откручиваем, а просто срываем и оставляем в таком положении.

6. Вынимаем палец наконечника из кулака. Для этого нужно воспользоваться съемником для рулевых наконечников.

Если у вас нет съемника, можете воспользоваться немного колхозным методом. Молотком ударьте в кулак в то место где вставлен палец. Через несколько ударов палец выскочит.

7. Выкручиваем наконечник руками. Контргайка остается на месте, а значит и размер схождения сильно не убежит. Но это не отменяет того что после замены наконечника нужно ехать на развал-схождение.

8. После снятия рулевого наконечника, проверьте состояние рулевой тяги. Рулевая тяга на Рено Логан должна ходить жестко и не падать под собственным весом. Так же несильно покачайте тягу на себя, если есть люфт, под замену. Если вы обнаружили такие симптомы, обязательно меняйте рулевую тягу не откладывая.

9. Накручиваем от руки новый рулевой наконечник до контргайки.

Перед тем как накручивать наконечник рекомендую брызнуть проникающей смазкой на резьбу рулевой тяги.

10. Снимаем транспортный колпачок из пальца наконечника и вставляем его в кулак.

11. Закручиваем гайку крепления пальца. При закручивании удерживаем палец от поворота. Шестигранник на шесть скорее всего не подойдет для удерживания. На новом рулевом наконечнике от производителя Lemforder уже идет отверстие под Torx T30.

12. Удерживая наконечник от поворота затягиваем контргайку. Очень часто бывает когда затягивают контргайку не держа наконечник, это приводит к плохим последствиям.

Инструкция по самостоятельной замене наконечников

Для замены нам потребуются ключи на «16» «19» и «21» а так же ключ Torx Т-30. Для того, чтобы вытащить наконечник из рычага можно использовать либо специальный съемник, либо подручными средствами с помощью молотка и монтажки. Для легкости откручивания «закипевших» или проржавевших гаек будем использовать смазку WD40, можно воспользоваться любой другой проникающей.

Ставим автомобиль на домкрат, предварительно ослабив колесные гайки, затем снимаем колесо, для удобства демонтажа старого наконечника выворачиваем руль.

С помощью ключа на 21 необходимо открутить гайку крепления наконечника к тяге. Чтобы тяга не проворачивалась удерживайте ее ключом на 19. Для того, чтобы запомнить положение гайки, пометьте сверху ее маркером или краской.

Далее откручиваем с помощью ключа на 16 гайку крепления «пальца» рулевого наконечника. Чтобы он не прокручивался, удерживаем его ключом Torx Т-30.

Как видите на фото, пыльник наконечника порван, именно это могло привести к выходу его из строя.

Теперь необходимо выпрессовать наконечник из рычага. Для этого будем использовать либо специальный съемник, либо аккуратно отжимаем наконечник монтажкой и аккуратно постукивая сверху молотком.

Откручивая наконечник считайте количество оборотов, чтобы не пришлось делать развал схождения колес. Но после замены лучше все таки сделать его.

Берем новый наконечник и закручиваем на то количество оборотов, на которое мы его выкручивали. Далее вставляем палец наконечника в рычаг и производим сборку. В самый последний момент затягиваем гайку на рычаге. Если вы все правильно подсчитали, метка на гайке должна встать в тоже положение, что и на старом наконечнике.

После сборки, проверяем автомобиль в движении, если стуки в подвеске пропали, значит проблема была только в наконечниках. Так же советуем все же съездить к специалистам и проверить уровень сход развала колес.

Источник

Как подтянуть рулевую рейку на Рено Логан видео фото и видео

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
