Выбор ШРУСа по производителю
Шарниры равных угловых скоростей — востребованная среди автомобилистов деталь, поэтому перечень производителей подобных запчастей достаточно широк. Другой вопрос в том, какие эксплуатационные свойства гарантирует тот или иной бренд.
Большинство владельцев «Нивы» в качестве бюджетного, но надежного варианта советуют ставить заводские ВАЗовские шарниры в сборе с валами. В этом случае следует быть крайне внимательным при покупке, потому что количество контрафакта в данной ценовой категории просто зашкаливает.
Среди альтернативных вариантов лучшими считаются ШРУСы от фирм Lobro, GKN, PILENGA, однако есть и такие автолюбители, которых качество данной продукции разочаровало.
Еще одним фактором, негативно влияющим на срок службы гранат, является увлечение автовладельцев лифтингом своей «Нивы». В результате увеличения дорожного просвета углы изгиба ШРУСов приближаются к максимально допустимым. При последующей поездке по серьезному бездорожью может возникнуть ситуация, которая приведет к сверхнормативному перекосу полуосей и поломке шарнира.
ШРУС, или шарнир равных угловых скоростей, — это механизм, с помощью которого обеспечивается передача крутящего момента от системы трансмиссии на колеса. При этом тяга передается на ведущие управляемые колеса без потерь в мощности. Механизм позволяет обеспечивать повороты до 70 градусов.
Существует несколько типов ШРУСов, которые применяются в переднеприводных авто. Сухариковые устанавливаются преимущественно на тяжелые грузовики или автобусы. ШРУС трипоидный применяют во внутренних конструкциях из-за их характеристик осевых перемещений. Спаренные карданные угловые шарниры не особенно популярны по причине сложной конструкции. Шариковый ШРУС наиболее распространен на переднеприводных автомобилях. Такие установлены на моделях от «АвтоВАЗа».
Как не купить подделку
Подделка ШРУСа не является очень частым явлением. Далеко не на всех заводах можно сделать низкокачественную реплику так, чтобы факт подделывания сразу не приходил на ум при осмотре. Так что если вы хотите купить качественное фирменное изделие, обязательно следите за следующим:
- Покрытие и обработка. Как показывает практика, только «левак» может быть гальванизированным, отпесоченным или крашеным;
- Исполнение упаковки. Каждый крупный производитель тратит деньги на материалы и дизайн упаковки. На ней также имеются наклейки с защитными кодами, а часто QR-код, отсканировав который можно сразу же определить подделку;
- Работа с металлом. Во-первых, на оригинале не может быть следов грубой механической обработки. Во-вторых, вы увидите следы побежалости на внутренней и на наружной стороне чаши;
- Маркировка. Маркировка на самом ШРУСе и его пыльнике должна быть четкой. Причем, если шарнир оригинальный, то и пыльник почти со стопроцентной вероятностью будет оригинальным;
- Стопорное кольцо. Кольцо круглым не должно быть;
- Качество пыльника. Если пыльник термопластовый (его ошибочно называют просто пластиковым), то проверить его качество сложно. А вот резиновый пыльник не должен пачкать: проведите по нему листом бумаги/ватмана и наблюдайте наличие на ней следов. Допустимо наличие почти незаметного следа;
- Установочный комплект. В комплекте идет все, что нужно для установки, в том числе мелкие детали, вроде гаек, хомутов, стопорных колец. Фирмы с репутацией все это в коробку положить не забывают, производители фальсификата – забывают часто.
К несчастью, даже в магазинах с репутацией можно купить подделку. Лучшие покупать в официальных магазинах, адреса которых можно найти на сайте производителя запчастей. При покупке настаивайте на выдаче вам не только кассового чека, но и товарного – так вы сможете легко вернуть в магазин тот ШРУС, который вы внимательнее осмотрели дома.
Замена пыльника наружного ШРУСа привода правого колеса Рено Логан
Необходимые инструменты, приспособления и запасные части
— Набор для замены грязезащитного чехла наружного шарнира привода (он одинаковый для правого и левого приводов): грязезащитный чехол (пыльник) наружного шруса, смазка шарнира (250 гр), маленький и большой хомуты крепления пыльника
— Два дополнительных хомута крепления пыльника (для пыльника внутреннего шарнира, так как его тоже придется снимать)
— Съемник стопорных колец
— Болгарка или бокорезы для перерезания старых хомутов
— Выколотка из мягкого металла
— Головка на «24» или трубка подходящего диаметра
— Снимаем привод переднего правого колеса
Для этого необходимо ослабить гайку крепления ступицы переднего колеса, ослабить болты крепления колеса, поддомкратить автомобиль, снять колесо, отсоединить шаровую опору отвернув болт ее крепления, окончательно отвернуть гайку ступицы. Придерживая ШРУС, сдвигаем поворотный кулак стойки на себя. Выводим из отверстия в ступице хвостовик ШРУСа. Если не выводится слегка стукаем по нему молотком.
Сдвигаем наконечник корпуса внутреннего ШРУСа со шлицевого вала полуосевой шестерни дифференциала коробки передач. Снимаем привод колеса.
— Очищаем снятый привод колеса от загрязнения
Протираем тряпкой, при необходимости наждачкой снимаем ржавчину с вала.
Порядок замены пыльника наружного ШРУСа привода правого переднего колеса автомобиля Рено Логан первого поколения
Снимаем внутренний шарнир привода
Зажимаем привод за вал в тиски с накладками на губки из мягкого материала.
Снимаем хомуты пыльника внутреннего шарнира (перекусываем их бокорезами). Если хомуты заводские или аналогичные им надрезаем их по диагонали болгаркой или пилкой по металлу (стараясь не повредить пыльник), поддеваем отверткой переламываем и снимаем.

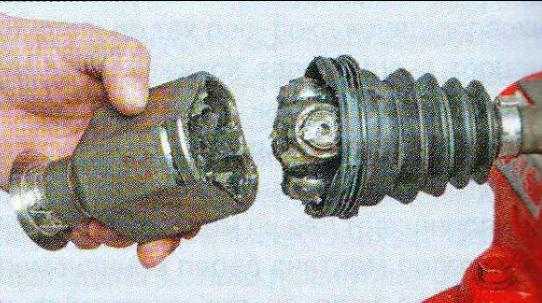

Снимаем корпус внутреннего шарнира. Следим чтобы из него не выпала пружина с чашкой.
Снимаем трехшиповой шарнир (трипод) с вала привода. Помечаем его расположение на валу. Снимаем съемником его стопорное кольцо.
Сдвигаем немного назад пыльник. Сбиваем шарнир с вала ударами молотка в корпус через выколотку из мягкого металла. Стараемся не повредить ролики трехшиповика.
Снимаем грязезащитный чехол с вала привода.
Снимаем с вала динамический демпфер
Вынимаем привод из тисков. Очищаем вал от загрязнения, помечаем расположение демпфера на валу, стягиваем его, преодолевая сопротивление.
Снимаем пыльник наружного шарнира
Срезаем бокорезами (или срезаем болгаркой) хомуты пыльника и сдвигаем его вниз по валу.
Промываем наружный шарнир
В случае необходимости промываем полость наружного шарнира бензином, соляркой или керосином. Шарнир при этом не разбираем. Сушим сжатым воздухом. Закладываем в шарнир половину имеющейся смазки (125 гр).

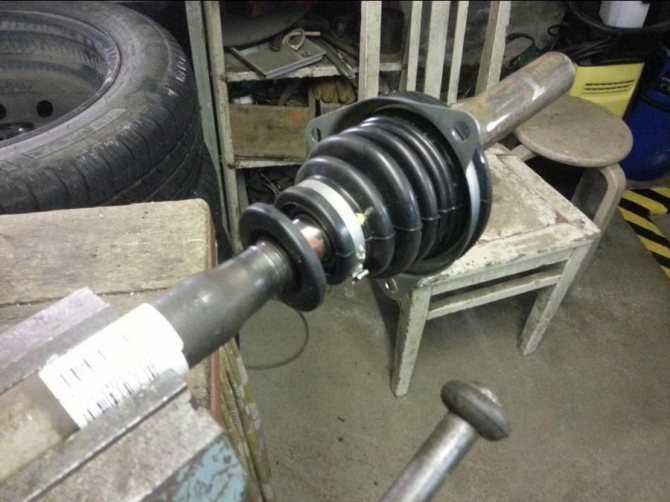

Устанавливаем новый пыльник наружного шарнира

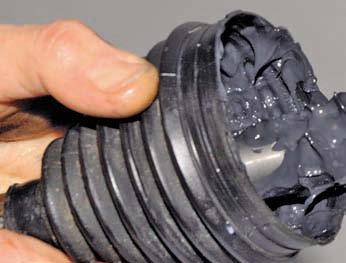

Закладываем в него оставшуюся смазку и протягиваем по валу. Края установленного пыльника должны лечь в канавки на валу и корпусе шарнира. На внутренней поверхности широкой части пыльника имеется буртик, который должен точно встать в проточку на корпусе наружного ШРУСа. Для этого необходимо надвинуть широкий край пыльниника на корпус ШРУСа до упора. Если буртик и проточка не будут совмещены пыльник будет соскакивать с корпуса ШРУСа при движении автомобиля. Удаляем из-под пыльника воздух просунув под его край отвертку. Устанавливаем и затягиваем новые хомуты
Особое внимание затяжке большого хомута, он должен вдавить буртик на пыльнике в проточку на корпусе
Собираем внутренний шарнир с пыльником
Трехшиповой подшипник напрессовываем на вал в то положение в котором он стоял (по меткам). Для напрессовки используем головку на «24» и молоток. Ставим стопорное кольцо. Устанавливаем корпус шарнира, пыльник. Стягиваем пыльник хомутами.
Устанавливаем привод обратно на автомобиль в порядке обратном снятию
Вначале одеваем на шлицы в коробке передач внутренний шарнир, затем вставляем в ступицу переднего колеса шлицевой наконечник переднего шарнира. Присоединяем шаровую. Устанавливаем ступичную гайку и слегка затягиваем ее. Устанавливаем колесо и опускаем автомобиль с домкрата. Затягиваем болты колеса. Затягиваем гайку ступицы.
Примечания и дополнения
— Следует очень ответственно подойти к выбору хомутов для затягивания пыльников ШРУСов привода. Необходимы широкие хомуты с возможностью сильной затяжки. Вместо металлических хомутов пыльников привода колеса автомобиля Рено Логан не желательно использовать пластмассовые широкие самозатягивающиеся хомуты.
Подготовка к замене гранаты
Запчасти, ТО
Товары, из ассортимента Дастершоп77, которые могут быть вам интересны:
| Изображение | Артикул | Наименование | Производитель | Цена | Наличие | В корзину |
| BR-001-GARD-URDP | Брызговики увеличенные (расширенные) Дастер-ГАРД передние | Дастер-Гард | 1300 / 1100 р.Дисконт: 1000 р. | >10 | ||
| DC495 | Дисконтная карта (Dusterclubs.ru, Dustershop77.ru) | РФ | 700 / 500 р.Дисконт: 500 р. | >10 | ||
| DC218 | Дефлектор воздуха «Теплые ноги» для Дастер, Логан, Сандеро, Ларгус | РФ | 500 / 300 р.Дисконт: 250 р. | >10 | ||
| patriot-001-1 | Защита муфты редуктора и бензобака (сталь) | Патриот | 4900 / 4000 р.Дисконт: 3500 р. | >10 | ||
| 005-008502 | Защита на порожек багажника | Русская Артель | 1000 / 800 р.Дисконт: 700 р. | >10 | ||
| PT014-7010402 | Накладка на порожек багажника PTGroup | Pt GROUP | 1200 / 1000 р.Дисконт: 800 р. | >10 | ||
| R12711 | Ветровики (дефлекторы на окна) COBRA/Autoplex | COBRA / Autoplex | 2000 / 1600 р.Дисконт: 1500 р. | >10 | ||
| DC654 | Жабо с креплением без скотча 3М (Дастер/Террано) (АртФорм) | АртФорм (Yuago) | 3500 / 2500 р.Дисконт: 1900 р. | >10 | ||
| RA0052 | Накладки на пороги дверей (перед+зад) РА | Русская Артель | 2500 / 1500 р.Дисконт: 1300 р. | >10 | ||
| def-001 | Дефлектор капота Vip-Tuning | VIP-Tuning | 2000 / 1500 р.Дисконт: 1100 р. | >10 |
Снятие наружного шарнира, замена грязезащитного чехла Рено Дастер
Работу проводим при замене шарнира или его чехла. Снимаем привод заднего колеса (см. Снятие приводов задних колес). Очищаем корпус шарнира и чехол от грязи. Располагаем привод на верстаке.
Направив лезвие плоской отвертки в стык замка большого хомута, наносим удары молотком по рукоятке отвертки.
Раскрыв замок, снимаем хомут.
Отверткой разжимаем замок малого хомута…
Снимаем чехол с корпуса наружного шарнира и сдвигаем чехол по валу в сторону внутреннего шарнира. Зажав вал в тиски…
…выколоткой из мягкого металла сбиваем наружный шарнир со шлицов вала привода, нанося удары по торцу обоймы и при этом перемещая выколотку по окружности обоймы.
Снимаем наружный шарнир с вала.
Снимаем грязезащитный чехол с вала.

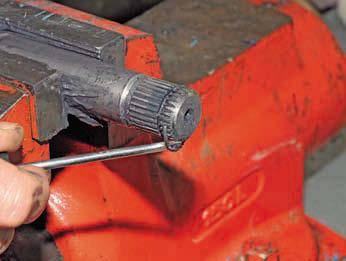

Поддев отверткой стопорное кольцо…

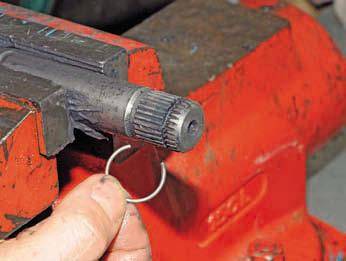

…вынимаем его из проточки на валу. Если шарнир снят только для замены чехла (когда известно, что он поврежден недавно и ШРУС сохранил свою работоспособность), не разбирая шарнир, удаляем из шарнира старую смазку и промываем его в керосине. Продуваем шарнир сжатым воздухом. Осматриваем шарики, сепаратор, обойму и внутреннюю полость корпуса. Задиры, вмятины, трещины, следы коррозии на элементах шарнира не допускаются – такой шарнир заменяем. Очищаем вал от старой смазки и наносим на него тонкий слой новой смазки. Надеваем на вал новый чехол шарнира. Устанавливаем в проточку вала новое стопорное кольцо. Вкладываем и равномерно распределяем в полостях корпуса шарнира и его чехла требуемый объем новой смазки. Надеваем шарнир на вал и, нанося удары молотком через проставку из мягкого металла по шлицевому хвостовику шарнира, напрессовываем шарнир на вал. Проверяем фиксацию обоймы шарнира стопорным кольцом. Проверяем подвижность шарнира – он должен перемещаться без заеданий. Натягиваем чехол на корпус шарнира так, чтобы пояски чехла под хомуты расположились в соответствующих местах вала и корпуса шарнира. Закрепляем чехол шарнира новыми хомутами. Конструкция заводских хомутов не позволяет установить их в условиях не специализированного автосервиса. В этом случае можно, например, воспользоваться универсальными ленточными хомутами для крепления чехлов ШРУСов, имеющимися в продаже.
Универсальные ленточные хомуты для крепления чехла ШРУСа: хомут крепления чехла на корпусе шарнира; хомут крепления чехла на валу привода.
Установив хомут в канавку чехла, пассатижами вытягиваем ленту, сжимая хомут. Плотно стянув хомут, загибаем вытянутый конец ленты в противоположную сторону. Проверяем затяжку хомута, пытаясь сдвинуть хомут за его замок вдоль паза чехла. Если хомут сдвигается, затяжка его недостаточна и необходимо повторить затяжку хомута. Устанавливаем привод заднего колеса в обратной последовательности.
Renault Logan Бортжурнал Левый внутренний пыльник ШРУСа, который не смог.
Важные моменты
В приведённой выше инструкции наглядно описан процесс замены наружного пыльника на левом ШРУСе автомобиля Рено Логан. Последовательность действий при замене правого наружного пыльника будет такой же, за исключением одного нюанса: его размеры будут другими. Правый пыльник на 2 см длиннее левого, а его диаметр на 1.5 см меньше. То есть левый и правый пыльники на Рено Логан не являются взаимозаменяемыми, и об этом нужно помнить, приобретая их в магазине.
По наблюдениям автолюбителей, наружные пыльники на автомобилях после рестайлинга служат немного дольше, хотя конструкция самих ШРУСов никаких принципиальных изменений не претерпела
А следовательно, последовательность замены пыльников на машинах после рестайлинга осталась такой же.
Сбивая внутреннюю обойму ШРУСа зубилом, необходимо проявлять крайнюю осторожность, так как это очень хрупкая деталь. Оптимальный вариант: нанести три несильных удара в трёх точках обоймы, которые располагаются под углом в 120° относительно друг друга
Если обойма не сошла, нанести ещё три удара, по очереди, в те же точки. А чтобы кольца обоймы не разлетелись по сторонам, её перед снятием следует обернуть большим куском ветоши.
Натянуть новый наружный пыльник на вал будет непросто. Поэтому имеет смысл предварительно нанести на вал и на сам шарнир тонкий слой смазки ШРУС-4. Это значительно упростит задачу.
Вместе с наружным пыльником настоятельно рекомендуется заменить и пластиковый пыльник, вместе с сальником и подшипником.
Как видно из этой статьи, изношенный внешний пыльник влечёт за собой износ ШРУСа, замена которого — дело долгое и трудоёмкое. Рекомендация может быть только одна: пыльники нужно регулярно, не реже одного раза в месяц, осматривать на предмет потёртостей, трещин и потёков смазки. При первых же признаках износа их следует менять. В противном случае придётся менять ещё и ШРУСы, а они стоят намного дороже.
Замена задних колодок Рено Дастер инструкция с фото
Замена задних колодок Рено Дастер на кроссовере в передним 4х2 и полным приводом 4х4 имеет ряд отличий. Но сама конструкция задних тормозов довольно схожа. Это барабанный тормозной механизм. Правда у модификации 4х2 барабан крепится с помощью ступичной гайки, а у версии 4х4 барабан прикручен звездочкой Torx-T40. Но обо всем подробнее.
Снятие тормозного барабана на Рено Дастер 4х4
Естественно заменять колодки нужно только комплектом — все четыре колодки. Замена колодок только одного тормозного механизма может привести к уводу автомобиля в сторону при торможении.
Перед снятием барабана тормозного механизма опускаем рычаг стояночного троса до упора — автомобиль должен быть расторможен. Снимаем заднее колесо и надежно фиксируем автомобиль. Для того чтобы снять барабан, колодки нужно свести вместе.
Для этого шлицевой отверткой через резьбовое отверстие, в которое вворачивается болт крепления колеса, вращаем храповую гайку механизма автоматической регулировки зазора между колодками и барабаном, уменьшая тем самым длину распорной планки.
- Для наглядности операция показана со снятым барабаном Рено Дастер.
- Храповую гайку на левом и на правом колесах вращаем за зубцы снизу вверх.
Затем ключом Torx-T40 отворачиваем два винта крепления тормозного барабана к ступице. Снимаем тормозной барабан.
Снятие тормозного барабана на Рено Дастер 4х2
Переднеприводный кроссовер имеет тот же тормозной механизм, но другую конструкцию ступицы. Здесь ступица и тормозной барабан единое целое. На переднеприводном Renault Duster ступичный подшипник запрессован именно в барабан. Сводим колодки так же, как и на полноприводном Дастере с помощью отвертки, вращая через отверстие куда вставляется болт колеса.
Поддеваем отверткой защитный колпак подшипника ступицы. Снимаем колпак. Головкой «на 36» отворачиваем гайку подшипника ступицы. Снимаем тормозной барабан в сборе с подшипником. При установки барабана на место гайку подшипника ступицы затягиваем моментом 175 Нм. Желательно устанавливать новую самоконтрящуюся гайку.
Далее можно приступать к процессу замены колодок. При этом ни в коем случае не стоит нажимать на педаль тормоза пока барабан снят.
Поддев отверткой, выводим из зацепления с колодкой крючок верхней стяжной пружины. Снимаем пружину. Аналогично снимаем нижнюю стяжную пружину.
Поддеваем отверткой и снимаем пружину регулятора зазоров. Пассатижами поворачиваем чашку пружины опорной стойки задней колодки до совмещения паза в чашке с хвостовиком стойки.
Снимаем чашку с пружиной и вынимаем опорную стойку из отверстия щита тормозного механизма. Аналогично снимаем опорную стойку передней колодки.
Отводим от тормозного щита заднюю тормозную колодку. Отсоединяем наконечник троса стояночного тормоза от рычага задней колодки.
Снимаем колодку и пружину наконечника троса. Снимаем переднюю тормозную колодку вместе с распорной планкой и разъединяем их, предварительно отсоединив пружину.
Сборку задних тормозов Рено Дастер производим в обратной последовательности. После этого предстоит еще и отрегулировать тормоз.
Чтобы отрегулировать положение тормозных колодок, нажимаем педаль тормоза несколько раз. Удерживаем ее в нажатом положении и затем многократно поднимаем и опускаем стояночный тормоз (при перемещении рычага нужно все время держать кнопку выключения стояночного тормоза на рычаге нажатой, чтобы храповой механизм не работал).
Проверяем уровень тормозной жидкости в бачке гидропривода системы и при необходимости доводим его до нормы.
Когда нужно осуществлять замену?
Как заменить изношенный элемент?
Как поменять ШРУС? Замена наружного ШРУСА, как и замена внутреннего ШРУСА производится на новый и оригинальный продукт. В этом случае ремонт узла нецелесообразен.
Приводим пример: замена наружного ШРУСА на Renault Logan.
- Вывешиваем автомобиль подъемником на требуемую высоту.
- Снимаем колесо и отвинчиваем гайку крепления шлицевой части шарнира к ступице (момент затяжки этой гайки большой, поэтому пользуемся пневматическим пистолетом или другим приспособлением).
- Откручиваем крепление пальца шарового шарнира к поворотному кулаку и извлекаем палец опоры из посадочного места.
- Выводим ШРУС из зацепления со ступицей и снимаем хомуты фиксации пыльника.
- Демонтируем шарнир с оси при помощи молотка, слегка постукивая по периметру обода корпуса узла.
- После снятия удаляем старую деталь. В новый шарнир накладываем специальную смазку в таком объеме, при котором она будет стремиться выдавливаться наружу при надетом пыльнике.
- Устанавливаем новое стопорное кольцо в канавку вала привода, предварительно протерев его ветошью. Это необходимо во избежание самопроизвольного размыкания шарнира с осью.
- Набиваем молотком новый шарнир на ось. Посадка его на место сопровождается характерным щелчком. Устанавливаем новые хомуты на пыльник, затянув их клещами до требуемого усилия.
- Вставляем шарнир в ступицу колеса, навинчиваем гайку его крепления и соединяем шаровой палец опоры с поворотной цапфой, затянув соответствующий болт.
После монтажа колеса и установки автомобиля Рено Логан на ровную плоскость затягиваем гайку крепления ШРУС моментом, равным 90 Нм. Таким образом происходит и замена внутреннего ШРУСА.
На этом процедура по замене шарнира угловых скоростей считается оконченной. Она идентична для обеих сторон автомобиля, то есть по такой схеме меняется как правый ШРУС, так и левый ШРУС. Если требует замены внутренний шарнир, то работа выполняется по аналогичному алгоритму.
Снятие и установка привода переднего колеса Renault Duster
Работу выполняем для замены наружного или внутреннего шарниров привода или их защитных чехлов, замены сальника привода, а также при снятии коробки передач.
Для выполнения работы потребуются смотровая канава или эстакада (это удобнее, но можно выполнить работу и на ровной горизонтальной площадке), новая гайка ступицы (обычно поставляется в комплекте с наружным ШРУСом или в составе его ремонтного комплекта). Гайку ступицы переднего колеса отворачиваем с помощником.
1. Подготавливаем автомобиль к техническому обслуживанию и ремонту и устанавливаем его на смотровую канаву или эстакаду.
2. Снимаем декоративный колпак колеса. Колесо устанавливаем на место.
3. Помощник нажимает педаль тормоза и удерживает ее нажатой. Торцовым ключом на 30 мм ослабляем затяжку гайки передней ступицы, как это показано при снятии привода заднего колеса.
4. Устанавливаем автомобиль на надежную подставку и снимаем переднее колесо.
Замечание
Если работа выполняется как подготовка к снятию или ремонту коробки передач, то на автомобилях с МКП необходимо слить трансмиссионное масло, а на автомобилях с АКП — рабочую жидкость автоматической коробки передач. Если приводы снимаете для ремонта или замены и при этом не планируется снятие коробки передач, то жидкость/масло можно не сливать. Доста-точно будет расстелить ветошь под коробкой передач.
5. Отсоединяем шаровую опору от рычага передней подвески.
6. Окончательно отворачиваем гайку ступицы переднего колеса, извлекаем шайбу и обрабатываем проникающей смазкой шлицевое соединение наружного шарнира и ступицы.
Замечание
При снятии левого привода поворачиваем рулевое колесо до упора вправо, а при снятии правого привода поворачиваем рулевое колесо до упора влево. Чтобы снять привод правого переднего колеса переднеприводного автомобиля, накидным ключом на 13 мм отворачиваем болт скобы крепления подшипника промежуточной опоры.
Замечание
Чтобы снять привод правого переднего колеса на переднеприводном автомобиле (2WD) отводим скобу вниз, извлекаем подшипник опоры из кронштейна и снимаем привод. На полноприводном автомобиле (4WD) правый привод извлекаем из раздаточной ко-робки так же, как левый привод из коробки передач.
10. Шлицевой отверткой поддеваем и снимаем стопорное кольцо с хвостовика корпуса внутреннего шарнира.
11. Используя накидной ключ подходящего размера в качестве оправки, устанавливаем новое стопорное кольцо в кольцевую проточку хвостовика.
12. Устанавливаем приводы в обратной последовательности. Болт скобы крепления промежуточной опоры привода правого колеса затягиваем моментом 21 Нм. Приводы крепим к ступицам новыми гайками. Гайки затягиваем моментом 280 Нм.
13. Доводим уровень трансмиссионного масла в МКП или рабочей жидкости АКП до нормы. Ветошью удаляем потеки с картера коробки передач.
Руководство по обслуживанию и ремонту Рено Дастер
Видео по теме «Снятие и установка привода переднего колеса» для Renault Duster
Снятие и установка левого привода Рено Логан, Сандеро, Ларгус
Замена сальника раздаточной коробки правого привода Дастер
Сальник правого привода замена. Рено Логан, Сандеро, Лада Ларгус. | Видеолекция#2
Это интересно: Снятие тяги управления коробкой передач Renault Logan 2004-2009 Бензин
Все шаги от и до
ПРОЦЕСС ЗАМЕНЫ
Каким запастись инструментом?
Для замены приводного вала с какой-либо из сторон автомобиля Renault Logan потребуется следующий список инструмента.
- Подъемное устройство для вывешивания авто Renault Logan (в крайних случаях можно воспользоваться домкратом со страховочной подпоркой).
- Комплект накидных и рожковых ключей, а также головки с воротком (трещоткой).
- Понадобится также удлиненный вороток, который позволит одолеть большой момент затяжки ступичной гайки.
- Щипцы для извлечения стопорного кольца из проточки вала и приспособление по демонтажу пыльниковых хомутов.
- Молоток среднего размера.
Это только минимальный перечень. Остальные инструментальные компоненты могут потребоваться по усмотрению владельца.
Состав ШРУСа Дастер:
Детали и расходники:
Далее нам необходимо снять шаровую опору, после чего можно отводить поворотный кулак в сторону, одновременно выталкивая из ступицы наружный ШРУС. Как только наружная часть привода освобождена, нам необходимо вытащить гранату из коробки.
Для этого головкой на 13 отворачиваем три болта крепления держателя чехла внутреннего шарнира к картеру коробки передач. И легко вынимаем более короткий левый привод.
Снятие и установка левого привода Рено Логан, Сандеро, Ларгус
Отсоединив опору, сместить ступицу в сторону. Откручиваются болты, крепящие внутренний пыльник. ШРУС и привод демонтировать. Используя съемник, извлечь обойму ШРУСа, расположенную внутри.
Ослабить хомут на пыльнике и его снять. Рядом с ним удастся увидеть сальник и подшипник — их тоже снимать.
Демонтировать хомуты с наружного пыльника и разрезать его. Остается только натянуть на вал новый защитный элемент. Сборка осуществляется в обратной последовательности.
Теперь все точно знают, как поменять пыльник шарнира равных угловых скоростей. Извлеките внутренний шарнир из пазов шестерни полуоси, а затем демонтируйте привод переднего левого колеса. При извлечении шарнира из шестерни полуоси необходимо проверить плотность закрепления роликов в цапфах трехшиповой шарнирной ступицы. Если ролики сидят в посадочных местах слабо, привод следует извлекать с предельной аккуратностью.
Соблюдайте осторожность и при монтаже привода. Произведите установку переднего левого привода и всех снятых деталей в обратной демонтажу последовательности. Дальше начнётся самое интересное
Колёсную ступицу надо стянуть со шлицевого вала
Дальше начнётся самое интересное. Колёсную ступицу надо стянуть со шлицевого вала.
Пыльник можно сразу разрезать. Попробуйте сбить ШРУС с вала и снять затем стопорное кольцо.
Процесс замены
Разъединить его с осью по-другому не получится. Не забудьте и о стопорном кольце — лучше, если оно будет новым.
Стопор расходится внутри гранаты, разжимаясь, как пружина, когда мы слышим щелчок металлического кольца. Полезное видео мастеров РемонтРено: Опытные мастера Ремонт Рено отметили по поводу запчасти важную вещь, про которую, не все знают и я тоже не знал.
Ситуация такая, на валу привода 28 шлицов, а на валу наружной гранаты, если 8 клапанный мотор то 21 шлицов, а у клапанного 23 шлица. Ну так вот в чем дело, что наружные гранаты с валом 21 шлицов и приводным валом 28 шлицов редко встречаются и поставляются на рынок.
А вот, если у вас на авто 28 шлицов имеет вал привода и 23 шлица вал гранаты, то такой наружный шрус можно найти в свободной продаже.
Мой аккаунт
Конструкция наружной гранаты Рено Логан не разборная, поэтому вал вытащить из ШРУСа не получится хотя такое возможно на других моделях других марок. Как только граната дойдёт примерно до середины посадочного места, и далее забиваем молотком или рукой до щелчка.
Замена внешней гранаты на Renault Logan (от 2011г.)
Стопор расходится внутри гранаты, разжимаясь, как пружина, когда мы слышим щелчок металлического кольца. Полезное видео мастеров РемонтРено: Опытные мастера Ремонт Рено отметили по поводу запчасти важную вещь, про которую, не все знают и я тоже не знал.
Ситуация такая, на валу привода 28 шлицов, а на валу наружной гранаты, если 8 клапанный мотор то 21 шлицов, а у клапанного 23 шлица. Ну так вот в чем дело, что наружные гранаты с валом 21 шлицов и приводным валом 28 шлицов редко встречаются и поставляются на рынок.
- Замена шаровой опоры переднего рычага на Рено (Renault) в Самаре
- Производство и сборка Рено Логан, цена с завода Рено в Москве.
- Проверка уровня масла на Renault Logan. Видео, как проверить Логан перед поездкой
Приводы колёс
Машины Renault Logan (с двигателем 1.4 и 1.6 л, как с АБС, так и без) оснащаются двумя приводными валами — правым и левым. Конец каждого привода оборудован внешними и внутренними ШРУСами. Наружные выполнены в одинаковой конструкции, разница имеется во внешних ШРУСах:
- Левый трипоид стоит в картере КПП;
- Правый шарнир — в обойме внутреннего ШРУСа.
Правый вал привода длиннее левого, с резинометаллическим демпфером, гасящим колебания во время движения. Между валами и ШРУСами устанавливаются пыльники, которые защищают устройство от попадания грязи и пыли. Герметичность каждой из сторон обеспечивается затяжкой хомутов.
