Замена датчика скорости вращения заднего колеса Рено Логан Сандеро (Renault Sandero Logan)

Как заменить лягушку стопов?

На автомобилях Рено Логан, Сандеро, Дастер и Лада Ларгус датчик стоп сигнала находится под педалью тормоза. Его можно нащупать руками под рулевой колонкой или отодвинув сиденье залезть под нее, если не понятно на ощупь.

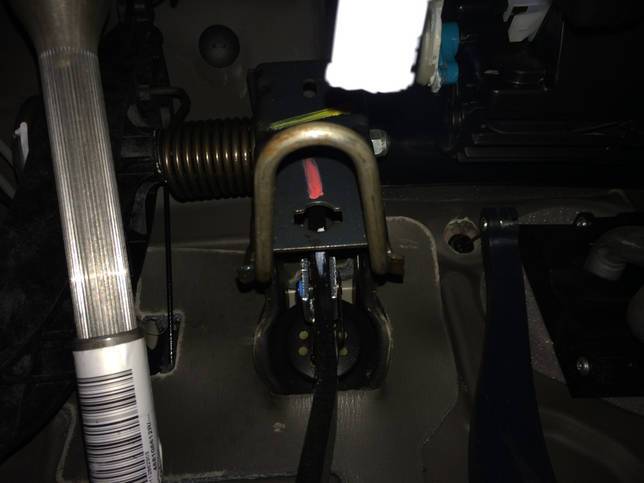

Находится он над педалью тормоза около металлической дуги. Выкручиваем датчик против часовой стрелки на четверть оборота. Так же необходимо отсоединить подходящие к датчику провода.

Купив предварительно новый датчик, обратно подключаем к нему проводку (подойдет только в одном положении, так что не перепутаете) и обратно вставляем с поворотом уже по часовой стрелке.

Датчики кислорода

Один находится в выпускном коллекторе, расположен для катализатора (верхний датчик). Его выход из строя приводит к повышению или нестабильности оборотов, снижению тяги и другим проблемам в работе двигателя.

При диагностике требуется обратить внимание на температуру верхнего датчика кислорода, который оборудован спиралью. Она нагревается при запуске. Значение в миливольтах должно находиться в рамках от 100 до 800 мВ

Нагрев верхнего датчика должен быть активен, при сгорании спирали получается обрыв цепи, ЭБУ выдает ошибку и запускает работу двигателя в усредненном или аварийном режиме

Значение в миливольтах должно находиться в рамках от 100 до 800 мВ. Нагрев верхнего датчика должен быть активен, при сгорании спирали получается обрыв цепи, ЭБУ выдает ошибку и запускает работу двигателя в усредненном или аварийном режиме.

Решение проблемы – замена лямбда-зонда. Нижний датчик идет как диагностический и сигнализирует о состоянии катализатора. Если он оборван, это не влияет на работу двигателя в целом, но может привести к выходу катализатора из строя.

Стрелка спидометра рено логан

Проверка системы на герметичность: особенности процесса

Первое, что нужно помнить при работе с тормозной системой, — это факт ядовитости жидкости. С техногенной точки зрения она вредна и опасна для здоровья человека. При попадании на кожу, открытые участки тела или слизистую оболочку, конечно же, промойте пораженное место, а после непременно обратитесь в медучреждение.

Тормозная жидкость некоторых марок – огнеопасна, в связи с чем следует избегать ее прямого контакта с раскаленными элементами автомобиля, например, с коллектором выпуска

Важно всегда придерживаться основ пожарной безопасности

Если упустить момент попадания влаги в тормозную жидкость, со временем это повлечет неисправность всей системы торможения. Исходя из этого, напрашивается вывод: меняйте жидкость не реже, чем раз в год-полтора.

Случай с замыканием кабелей магнитолы

Некорректное функционирование спидометра в Renault Logan проявляет себя ввиду особенностей самого устройства, предполагающих подвод провода сначала к головному аудиоустройству, а затем уже непосредственно к щитку. Это конструктивное решение позволяет в автоматическом режиме производить регулировку громкости при движении.

Важно! Возникновение проблемы, связанной с фактом сдвоенных проводов, может произойти только в дорестайлинговых Renault Logan в 1.6 исполнении, выпуск которых осуществлялся до конца 2007 г. Спровоцировать поломку способен некорректный монтаж магнитолы в автомобиле Рено Логан, в результате чего могут быть разрезаны или повреждены спаренные кабели

Для устранения неприятной неисправности достаточно будет демонтировать устройство, и произвести соединение двух кабелей, окрашенных зеленым цветом (они спарены одним ISO-разъёмом). Если обозначенные здесь рекомендации не помогают, то источник проблемы может заключаться в самом детекторе скорости или же в повреждении пластмассового приводного узла. Такого вида неисправность будет немного сложнее устранить в собственноручном режиме

Спровоцировать поломку способен некорректный монтаж магнитолы в автомобиле Рено Логан, в результате чего могут быть разрезаны или повреждены спаренные кабели. Для устранения неприятной неисправности достаточно будет демонтировать устройство, и произвести соединение двух кабелей, окрашенных зеленым цветом (они спарены одним ISO-разъёмом). Если обозначенные здесь рекомендации не помогают, то источник проблемы может заключаться в самом детекторе скорости или же в повреждении пластмассового приводного узла. Такого вида неисправность будет немного сложнее устранить в собственноручном режиме.

Моторы, кпп и их возможности

Далее идёт сравнение технических характеристик, актуальных для кроссоверов Renault Duster и Suzuki Grand Vitara.

Для России компания Renault предусмотрела 3 силовые установки. Среди них 2 бензиновых ДВС и один дизельный. Приводим характеристики после обновления, которое позволило прибавить мощности старым моторам.

  • Начальный мотор имеет 1,6 литра и отдачу в 114 лошадиных сил. Сочетается с 5МКПП для переднего привода и 6МКПП для полного. Разгон до сотни занимает от 11,8 до 13,2 сек. Расход топлива в смешанном цикле составит 7,6-8,2 литра на 100 км.
  • Далее идёт 2,0-литровый бензиновый агрегат на 143 л. с. Для него предусмотрена 6МКПП и 4АКПП. На механике разгон занимает 10,2 сек. при расходе топлива 7,8 литров на 100 км. Автомату нужно 11,2 сек. до 100 км/ч и 8,2 литра на 100 км. пути.
  • Единственный дизель имеет турбину и объём 1,5 литра. Теперь выдаёт 109 лошадиных сил. Работает только вместе с 6МКПП. Средний расход по паспорту 5,3 литра на 100 км. Но разгон до сотни занимает около 13,5 сек.

Интерьер Suzuki Grand Vitara

Тут рекомендуется отдавать предпочтение турбодизельной версии, поскольку она показывает себя намного лучше бензиновых ДВС в российских условиях. Дизель не особо требователен к качеству солярки.

У Grand Vitara также 3 мотора на выбор. Причём лишь 2 из них доступны для 5-дверной версии. Взглянув на них, удастся более объективно сравнить между собой модели Suzuki Grand Vitara и Renault Duster.

  • Начальный мотор для 5-дверной модификации имеет 2,0 литра объёма и 140 лошадиных сил мощности. Работает вместе с 5МКПП и 4АКПП. Но автомат ужасно устарел. С ним машину лучше не брать. Разгон до сотни занимает от 13,6 до 14,4 сек. до 100 км/ч. Заявленный расход в смешанном цикле 8,0 литров на 100 км.
  • Топовый мотор на 2,4 литра выдаёт 168 л. с. Работает совместно с 5МКПП и 4АКПП. Разгон до сотни составляет от 11,7 до 12,0 сек. Расход топлива будет порядка 8,5 литров на 100 км.

Устаревший автомат, более высокий расход топлива могут противопоставить Dusterу только солидную мощность и безальтернативную полноприводную систему.

Под капотом Renault Duster

Если вы ищите экономичную машину с неплохой динамикой, лучше взять 2,0-литровый бензиновый вариант, а ещё лучше турбодизель от Renault. Брать Vitara с АКПП настоятельно не рекомендуется.

Другие материалы раздела

Техническое описание
Габаритные размеры
Технические характеристики автомобилей
Паспортные данные автомобиля
Расположение органов управления
Ключи к автомобилю
Двери, центральный замок
Выключатель (замок) зажигания
Рычаг селектора автоматической коробки передач
Комбинация приборов
Регулировка передних сидений и рулевой колонки
Выключатели
Блок управления отоплением
Выключатель подушки безопасности переднего пассажира
Подрулевые переключатели
Регулятор направления пучков света фар
Зеркала заднего вида
Техника безопасности при обслуживании и ремонте
Расположение основных узлов и агрегатов автомобиля
Проверка автомобиля
Регламент технического обслуживания
Проверка состояния колес и шин
Проверка уровня жидкости в бачке омывателей стекол
Замена щеток очистителей ветрового стекла
Проверка уровня масла в двигателе 1,4–1,6 (8V)
Замена масла и масляного фильтра двигателя 1,4–1,6 (8V)
Замена свечей зажигания двигателя 1,4–1,6 (8V)
Замена сменного элемента воздушного фильтра двигателя 1,4–1,6 (8V)Рено Логан, Сандеро
Замена ремня привода вспомогательных агрегатов двигателя 1,4–1,6 (8V)Рено Логан, Сандеро
Проверка состояния газораспределительного механизма двигателя 1,4–1,6(8V)
Доливка охлаждающей жидкости двигателя 1,4–1,6 (8V)
Замена охлаждающей жидкости двигателя 1,4–1,6 (8V)
Проверка уровня масла в двигателе 1,6 (16V)
Замена масла и масляного фильтра двигателя 1,6 (16V)
Замена свечей зажигания двигателя 1,6 (16V)
Замена сменного элемента воздушного фильтра двигателя 1,6 (16V) РеноСандеро
Замена ремня привода вспомогательных агрегатов двигателя 1,6 (16V)Рено Логан, Сандеро
Замена ремня привода газораспределительного механизма двигателя 1,6 (16V)Рено Логан, Сандеро
Проверка уровня и доливка охлаждающей жидкости двигателя 1,6 (16V)Рено Логан, Сандеро
Замена охлаждающей жидкости двигателя 1,6 (16V)
Проверка уровня и доливка масла в механическую коробку передач РеноСандеро
Проверка уровня жидкости в бачке гидропривода тормозной системы РеноСандеро
Замена жидкости в гидроприводе тормозной системы
Прокачка гидропривода тормозной системы
Проверка уровня жидкости в бачке гидроусилителя рулевого управленияРено Логан, Сандеро
Проверка привода выключения сцепления
Проверка состояния тормозной системы
Проверка состояния ходовой части и трансмиссии
Проверка состояния рулевого управления
Проверка состояния системы выпуска отработавших газов

Регулировка выключателя стоп-сигнала логан | newlogan.ru

Плотность движения в крупных городах России и культура вождения в целом привели к тому, что дистанции в потоке автомобилей стали ниже безопасного минимума. В таких условиях не только промедление с торможением, но и запаздывание включения стоп-сигналов крайне опасны.

Увы, изначальная регулировка датчика включения стоп-сигналов на Логане рассчитана под цивилизованную Европу. Там дистанция не только строго регламентирована, но и отслеживается дорожной полицией. В соответствии с имеющейся настройкой стоп-сигналы включаются только при эффективном торможении, а «притормаживание» — предательски игнорируют.

Регулировка датчика включения стоп-сигналов достаточно проста технически и занимает минимум времени

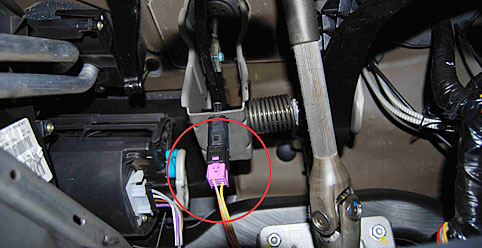

1. Выключатель стоп-сигнала установлен на кронштейне педального узла.

2. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

3. Сожмите фиксаторы и отсоедините колодку жгута проводов от выключателя стоп-сигнала.

4. Поверните выключатель на 90°

5. Снимаете его.

6. Для регулировки вытяните шток выключателя (будут слышны щелчки).

7. Установите выключатель стоп-сигнала в порядке, обратном снятию.

8. Немного выжмите педаль, вставьте между ней и штоком выключателя пластину толщиной приблизительно 2 мм и потяните педаль вверх (будет слышно несколько щелчков).

9. Извлеките пластину.

10. Проверьте работу стоп-сигналов: при отпущенной педали стоп-сигналы не должны гореть. Выберите свободный ход педали. Стоп-сигналы должны загореться при перемещении педали в пределах свободного хода.

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

Датчик скорости вращения заднего колеса

Снятие и установка

Снятие

1. Снять заднее колесо.

Внимание:

Чтобы не повредить жгут проводов датчика скорости вращения колеса:

  • не подвергать жгут проводов нагрузкам,
  • не скручивать жгут проводов,
  • проследить, чтобы он не соприкасался с окружающими деталями,
  • не использовать инструменты, которые могут повредить жгут проводов.

2. Отсоединить от держателей (1) датчик скорости вращения заднего колеса.

3. Отвернуть болт (2) крепления датчика скорости вращения заднего колеса на щите тормозного механизма.

4. Отсоединить датчик скорости вращения заднего колеса от крепежной лапки на щите тормозного механизма.

5. Снять:

  • гайки (3) крепления щитка датчика скорости вращения заднего колеса,
  • держатели (4) щитка датчика скорости вращения заднего колеса.

6. Слегка отклонить и отогнуть щиток датчика скорости вращения заднего колеса.

7. Отсоединить от держателей (5) датчик скорости вращения заднего колеса.

8. Разъединить разъем (6) датчика скорости вращения колеса на заднем жгуте проводов ABS.

9. Снять датчик скорости вращения заднего колеса.

Установка

1. Соединить разъем датчика скорости вращения колеса на заднем жгуте проводов ABS.

2. Закрепить датчик скорости вращения заднего колеса на щитке.

3. Установить:

  • щиток датчика скорости вращения заднего колеса на кузов,
  • гайки крепления щитка датчика скорости вращения заднего колеса,
  • держатели щитка датчика скорости вращения заднего колеса.

4. Затянуть требуемым моментом гайки крепления щитка датчика скорости вращения заднего колеса (14 Н·м).

5. Установить датчик скорости вращения заднего колеса на крепежную лапку на щите тормозного механизма.

6. Завернуть болт крепления датчика скорости вращения заднего колеса.

7. Затянуть требуемым моментом болт крепления датчика скорости вращения колеса (14 Н·м).

8. Закрепить датчик скорости вращения заднего колеса.

9. Установить заднее колесо.

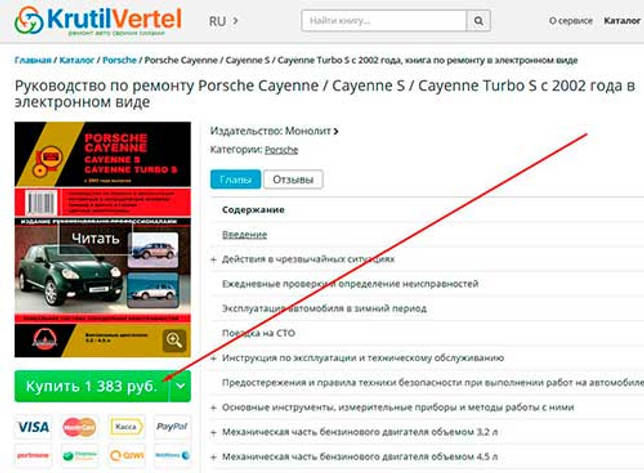

Для этого надо найти интересующую Вас книгу и нажать на кнопку «Купить». Цена книги указана на кнопке.

Для жителей Украины в гривнах, а для всех остальных стран — доллары.

После нажатия на кнопку «КУПИТЬ» Вам откроется окно оплат, где можно выбрать платежную систему, с помощью которой можно оплатить выбранную книгу с помощью любой банковской карты (Visa, MasterCard, МИР и т.д.)

При нажатии на кнопку «Оплатить банковской картой» откроется платежная система Portmone с помощью которой проще всего совершить оплату.

  • Яндекс (оплата с любых банковских карт, аккаунта Яндекс Деньги, QIWI Wallet, терминалы и т.д.);
  • Portmone (оплата с любых банковских карт, аккаунта Portmone);
  • PayPal (оплата с любых банковских карт, аккаунта PayPal);
  • WebMoney (оплата с любых банковских карт, оплата с кошельков WebMoney).

Советы и рекомендации

В процессе ремонта у неопытного мастера могут возникнуть некоторые затруднения, но если знать заранее о подводных камнях, то вся работа пройдет как по маслу. Следующие рекомендации будут весьма полезны при первой замене ДС Рено Логан:

  • Элементы этого типа могут отличаться по форме контактного разъема. Производятся датчики с линейным расположением контактов и с треугольным. Эту особенность необходимо выяснить прежде, чем отправляться в магазин за новым изделием.
  • Разброс цен на ДС Рено Логан может быть огромным. Не рекомендуется приобретать слишком дешевые изделия, но, при наличии выбора, от дорогих тоже следует отказаться, ведь зачастую в таких деталях большая часть цены – это явная переплата за известный бренд.
  • Иногда проблема неработоспособности спидометра может заключаться в замыкании проводов магнитолы и спидометра. Такая проблема наблюдается в дорестайлинговых моделях Рено Логан. Поломка возникает из особенности монтажа головного аудиоустройства. Поэтому если после замены датчика проблема не была устранена, необходимо обратиться в сервисный центр либо попытаться найти место «несанкционированного» контакта проводов самостоятельно.

Вне зависимости от причины возникновения проблемы со спидометром Рено Логан, все работы следует выполнять очень аккуратно. Снимать изделие следует без приложения к нему повышенных нагрузок, в том числе не следует выбивать его из посадочного гнезда. Если элемент сложно извлечь, то необходимо использовать специальные проникающие смазки, которыми следует обработать место установки датчика скорости.

Диагностика и замена датчика АБС Рено Логан

Внимание водителю! Учитывая сложность конструкции, ее важность в тормозной системе, не рекомендуется самостоятельно устранять неисправность, заменять трос, контактную пластину, для этих целей существуют специальные службы. Менеджер СТО по своему усмотрению может использовать один или несколько методов диагностики. На самом деле методов определения работоспособности датчика много, любой общепринятый можно использовать в своей практике

На самом деле методов определения работоспособности датчика много, любой общепринятый можно использовать в своей практике

Менеджер СТО по своему усмотрению может использовать один или несколько методов диагностики. На самом деле методов определения работоспособности датчика много, любой общепринятый можно использовать в своей практике.

Самый простой вариант: завести двигатель автомобиля, подождать несколько секунд, пока погаснет лампа, быстро нажать на педаль тормоза 5 раз. Таким образом активируется система самоконтроля, на центральный пульт приборов будет выводиться подробный отчет о состоянии каждого из датчиков АБС.

Второй способ: домкратом поддомкратить нужное колесо, снять его со штатного места, разобрать пластиковый кожух под колесной аркой, проверить качество соединения на нем контактной пластины. При этом проверьте фиксацию датчика на задней стенке тормозного цилиндра.

Способ №3 – полностью разобрать датчик и проверить его работоспособность на специальном диагностическом стенде.

Для замены датчика на новый потребуется новый датчик, набор инструментов, домкрат, отвертка.

Колесо нужно снять с посадочного места, отсоединить контактный разъем на колесной арке, открутить датчик АБС с обратной стороны тормозного цилиндра. Взамен неисправного устанавливается новый. Сборка производится в обратном порядке.

Это интересно: Замена датчика холостого хода Рено Сандеро — разберемся в общих чертах

Оплата через PayPal

После выбора оплаты через PayPal запустится платежная система PayPal, где требуется выбрать способ оплаты банковская карта или аккаунт PayPal.

Если у Вас уже есть аккаунт PayPal, то Вам необходимо зайти в него и осуществить платеж.

Если у Вас нет аккаунта в PayPal, и Вы хотите оплатить с помощью банковской карты через PayPal, Вам необходимо нажать на кнопку «Create an Account (Создать аккаунт)» — на рисунке показано стрелочкой.

После чего PayPal предложит вам выбрать Вашу страну и указать данные кредитной карты.

После указания данных, необходимых для осуществления платежа, надо нажать на кнопку «Pay Now (Оплатить)».

Детали и расходники:

Нажать на его крепление и, покачивая, вытянуть его с посадочного места. Датчик скорости отмечен красной стрелкой Очистить место перед установкой нового датчика. Чистим, смотрим чтобы не было воды Вставить новую запчасть. Новый датчик готов к установке Поставить на место фильтр.

После этого надо проверить работу детали.

Если неполадка не устранилась и спидометр не работает, то надо на помощь звать электрика, так как проблема может быть в приборном щитке. Также следует заметить, что наряду с перечисленными выше проблемами неполадка спидометра может быть связана с настройками одометра.

Индукционный датчик скорости для Рено Сандеро

Поиск по номеру или описанию запчасти: Прежде всего, стремительность передвижения по тем или иным участкам трассы разнится, поэтому периодически приходится сверяться с приборами, чтобы не нарушить правила

Кроме того, датчик скорости позволяет осуществлять функционирование еще одного важного устройства — одометра

Этот прибор отсчитывает количество километров пробега, помогая не упустить время замены разнообразных расходников фильтры, масло , а также его показания играют не последнюю роль при продаже автомобиля.

У нас можно купить индукционный датчик скорости для Рено Сандеро неоригинал за рублей. Используя лезвие и скребок, снимите весь старый прокладочный материал с уплотняемой поверхности.

Тщательно очистите все элементы от снятого прокладочного материала. Очистите обе уплотняемые поверхности растворителем, не оставляющим следов. Повторную сборку осуществляйте в течение 10 мин после наложения прокладочного материала на уплотняемую поверхность.

В противном случае прокладочный материал должен быть снят и заменен новым.

Замена датчика скорости и холостого хода Renault Logan

Буксировка Во всех случаях предпочтительнее перевозить автомобиль на платформе или буксировать с вывешенными передними колесами. Применяемое масло Масло залито в автоматическую коробку передач DP0 на весь период эксплуатации. Поэтому коробка не нуждается в обслуживании.

В случае небольших утечек производится только доливка масла.

Конструкция сливных и контрольных пробок изменена. Процедура слива и проверки уровня масла одинакова для обоих вариантов исполнения пробок. Установите автомобиль на подъемник. Снимите защиту поддона картера двигателя.

Это интересно: Снятие, замена, установка топливного насоса Renault Logan 2004-2015 Бензин

Некоторые нюансы

Замена датчиков, которые установлены на поворотных кулаках передних колёс, выполняется гораздо быстрее, так как доступ к этим деталям более удобен:

  • Машина поднимается домкратом, нужное колесо снимается.
  • Откручиваются болты, которые крепят датчик, и устройство извлекается из посадочного места.
  • Освобождается крепление проводки и отсоединяется штекер разъёма.
  • Монтаж нового датчика выполняется в обратной последовательности.

Перед заменой датчика следует исключить причины, способные вызвать его неправильную работу

Особое внимание нужно уделять специфическим проблемным местам, имеющимся у каждой модели авто. К примеру, все машины марки FORD, выпущенные до 2005 года, страдают от перебоев в работе электрооборудования, которые происходят в результате частых коротких замыканий, а болевой точкой системы АБС этих автомобилей считается качество изоляции проводки

В этом случае можно будет выполнить ремонт датчика вместо его полной замены.

Монтаж компонента

Датчик скорости на Renault Logan

Монтаж компонента

Когда надо менять тормозную жидкость в автомобиле

Тормозная жидкость (ТЖ), как любая другая, характеризуется рядом ключевых рабочих параметров. Один из них – её температура кипения. Она составляет порядка 250 С. Со временем, после длительной эксплуатации, данный показатель может существенно снижаться. Такое явление связано с тем, что ТЖ достаточно гигроскопична, и влага, так или иначе проникающая в тормозную систему, постепенно снижает её рабочие характеристики.

В связи с этим резко уменьшается порог её закипания, что может повлечь за собой серьезные последствия, вплоть до отказа тормозов. Дело в том, что рабочий диапазон температур ТЖ составляет 170 — 190 С, и если процент влаги в неё высок, она при определенных условиях начнет попросту кипеть. Это неминуемо приведёт к появлению воздушным пробкам, из-за которых значение давления в системе будет недостаточно для эффективного торможения.

Ссылаясь на требования, установленные регламентом, замену ТЖ следует производить не реже одного раза в два года

Есть принимать во внимание пробег авто, то утверждённый регламент указывает на то, что его значение не должно превышать 55 тыс. км. Стоит отметить, что все представленные нормы носят рекомендательный характер

Чтобы знать наверняка, подлежит ли ТЖ замене или нет, необходимо воспользоваться специальным диагностическим оборудованием

Стоит отметить, что все представленные нормы носят рекомендательный характер. Чтобы знать наверняка, подлежит ли ТЖ замене или нет, необходимо воспользоваться специальным диагностическим оборудованием.

В качестве диагностического устройства можно использовать так называемый тестер. Он помогает определить процент содержания влаги в ТЖ и позволяет судить, целесообразно ли использовать её далее или же её следует заменить.

Стоит помнить, что среди представленных приборов есть, как универсальные тестеры, так и те, которые предназначены для работы исключительно с конкретными видами ТЖ.

Некоторые нюансы

Замена датчиков, которые установлены на поворотных кулаках передних колес, происходит гораздо быстрее, так как доступ к этим деталям удобнее:

  1. Автомобиль поднимается на домкрате, снимается нужное колесо.
  2. Откручиваются болты, которыми крепится датчик, и устройство снимается с посадочного места.
  3. Жгут проводов ослаб, и штекер разъема отсоединен.
  4. Установка нового датчика осуществляется в обратной последовательности.

Перед заменой датчика необходимо устранить причины, которые могут привести к его неисправности

Особое внимание следует уделить конкретным проблемным местам, которые есть у каждой модели автомобиля. Например, все автомобили FORD, выпущенные до 2005 года, страдают перебоями в электроснабжении, возникающими в результате частых коротких замыканий, а качество изоляции проводки считается критичным моментом системы АБС этих автомобилей

В этом случае можно будет отремонтировать датчик вместо его полной замены.

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
