Последовательность монтажа
Перед монтажом ходовых огней на автомобиль Рено Дастер необходимо подробно изучить руководство по использованию и установке таких ламп. При этом размещаться они должны на строго регламентированном месте, поскольку некоторые модели допускают их размещение в различны местах передней части автомобиля, а некоторые только на решетке радиатора.
Место крепления огней должно быть тщательно очищено от загрязнений и пыли, а также обезжирено при помощи специальных веществ.
Поскольку модули крепятся при помощи двусторонней клеящей ленты, то такие работы должны проводиться при температуре выше +10 градусов Цельсия.
В противном случае клейкие свойства ленты не обеспечат надлежащую фиксацию модулей ламп дневного света. Дополнительно места размещения модулей осветительных приборов рекомендуется разогреть при помощи монтажного электрического фена, что обеспечит еще более надежное соединение рабочих поверхностей
Особое внимание необходимо уделить недопущению перегревания мест соединений, которое может лишь навредить процессу монтажа.
В случае установки ДХО в структуре радиаторной решетки Рено Дастер потребуется удаление горизонтальных пластин или их отдельных отрезков для фиксации модулей при помощи двустороннего монтажного скотча и дополнительной механической поддержки.

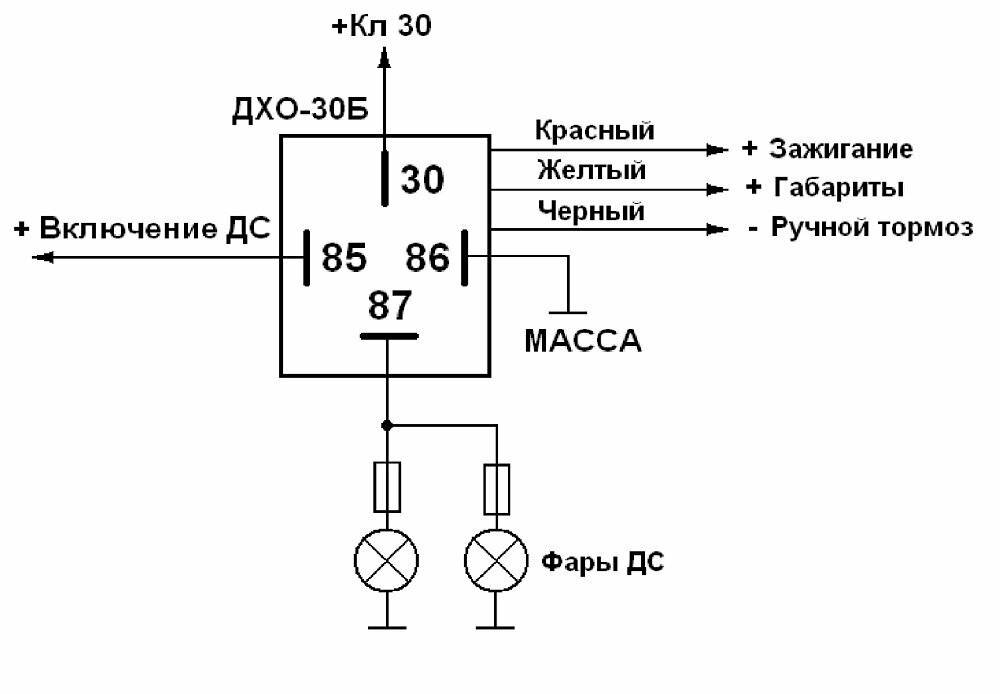

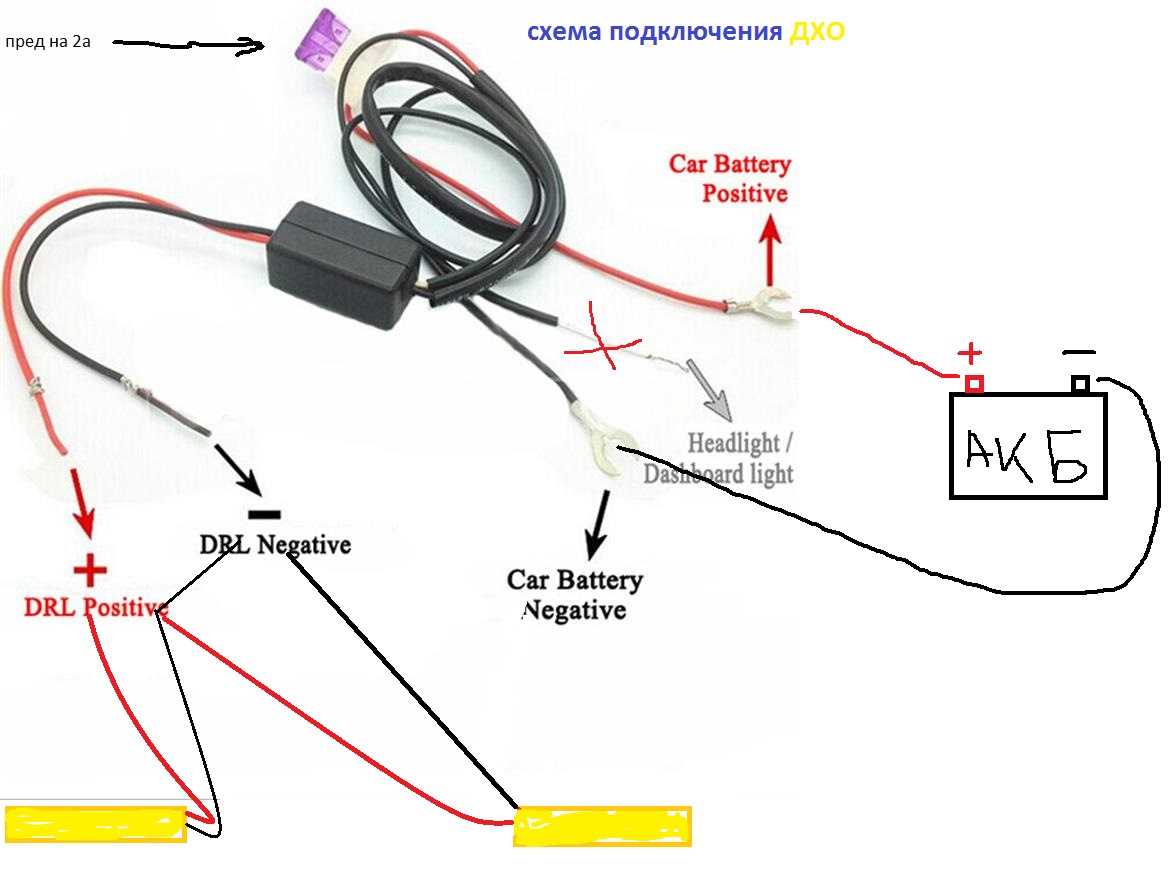

После того как фары дополнительного освещения прошли установку, необходимо перейти к их присоединению к электрической цепи автомобиля. Установка не требует специальных знаний в области монтажа электрических приборов и займет немного времени. Обе фары подключаются в параллельном порядке.
Минусовый провод ДХО, который обычно имеет оплетку черного цвета, подключается к ближайшему разъему «земля». Этот провод необязательно должен быть длинным, однако, при монтаже необходимо оставлять небольшой запас и не допускать натяжения. Провод в оплетке красного цвета («плюс») протягивается также к ближайшей плюсовой клемме электрической цепи Дастер. Провода должны быть надежно зафиксированы на корпусе автомобиля и не должны соприкасаться с подвижными частями или механизмами, а также с узлами или агрегатами, которые нагреваются в процессе эксплуатации автомобиля Рено Дастер.
Светодиодная лента
Наклеена снаружи, выглядит убого
История у всех одна и та же, насмотрятся на дневные ходовые огни в виде ленты у дорогих авто и тоже хотят украсить свой шмаровоз своими руками. В итоге функцию дневных ходовых огней такая лента не может выполнять, со стороны смотрится поганенько, дешёвенько. Днём видно только в упор, не говоря про 100 метров.
Чаще всего покупают автомобильную светодиодную ленту у китайцев, кто поумней выбирают гибкую светодиодную трубку, типа неоновой. У кого с фантазией совсем плохо, ставят домашнюю ленту. В любом случае мощная требует охлаждения, иначе быстро сгорит.
Ленту плохо видно даже в темноте
Позорный тюнинг, денег нет, а красоты хочется

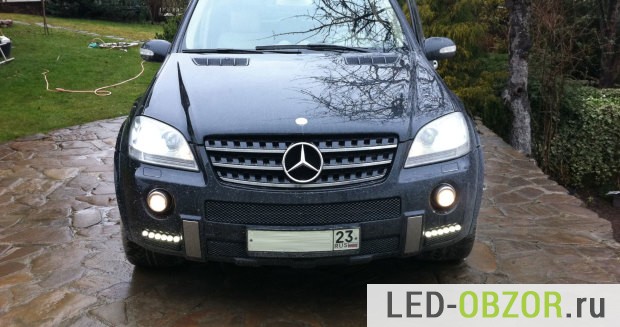

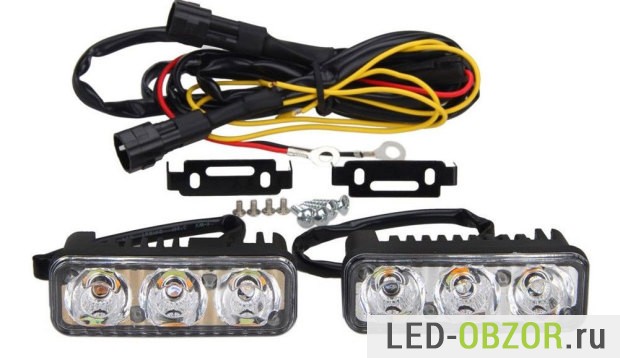

ДХО моноблок, классические
Самый распространённый тип дневных ходовых огней, это в виде моноблока, удлинённого квадрата. Оптимально установить в решетку радиатора, между фарами ближнего света. Очень нежелательно ставить в решетку, которая находится в бампере. Например, у Дастера эта решетка находится между ПТФ, получается, что ходовые огни будут находится даже ниже уровня туманок. Фактически это зависит от типа авто, ПТФ паркетников выше за счёт увеличенного дорожного просвета и больших колёс. У обычной легковушки они находятся низко.
Некоторые спереди на бампер ставят светодиодные фары рабочего света или дополнительного. Обычно они слишком мощные для ДХО, но могут подойти самые самые слабые модели.
ДХО ниже чем противотуманки
Китайцы продают разнообразные светодиодные линейки без корпусов, выдавая их за ДХО. Указывают для них высокую мощность и низкую цену. Автолюбители, обрадованные ценой и характеристиками начинают их лепит на своё авто. Но функцию ДХО они не могут выполнять, потому что светят по все стороны, по паспорту 120 градусов. Они должны светить вперёд с углом 30 градусов, соответственно должны иметь отражатель или фокусирующую линзу. Без корпуса у них нет охлаждения и они дохнут от перегрева и воздействия соли на дорогах.
Линейки, которые непригодны
Соблюдая правила правильной установки дневных ходовых огней на автомобиль по госту, вы действительно станете заметней на дороге и повысите безопасность движения. Дураков на дороге и без нас хватает, поэтому не надо пополнять их ряды.
Руководства по ремонту
Код огней — 82 01 Их преимущество перед многими остальными в том, что у них длительный порядка и лет срок службы. Именно эти приборы освещения имеют отличные характеристики и сотни положительных отзывов от реальных владельцев автомобилей, подключение дхо рено дастер успели их оснастить дневными ходовыми огнями. Как говорилось выше, их эксплуатационный срок большой, а яркость свечения — мощная.
Установка ДХО на автомобили выше упомянутой модели своими руками осуществляется достаточно легко, если имеются необходимые для этого инструменты и оборудование, а также, если у вас имеется хотя бы маломальский опыт в проведении такого рода ремонтных и монтажных работ. При желании вместо дневных подключение дхо рено дастер можно установить отдельные фары.
Либо переделать ДХО из дальнего света своими руками. Оба метода отличаются несколькими недостатками: Некоторые подключение дхо рено дастер переделывают у Дастера противотуманные фары. В этом случае потребуется отдельный адаптер. Данный способ предпочтительнее, так как кроме установки указанного элемента проводить другие манипуляции не потребуется.
Если отсутствует возможность установки дополнительных осветительных модулей, рекомендуется заменить стандартные лампы на светодиодные. LED-фонари отличаются большим сроком службы и потребляют меньше электроэнергии.
Однако перечисленные выше недостатки применительны и к данному случаю. Основные правила установки Дневные ходовые огни устанавливаются, согласно схеме, которая идет в комплекте с приборами.
В инструкции указано, что на Дастере следует размещать ДХО в строго определенных местах. Однако это требование не является критичным. Главное, чтобы огни размещались в передней части Дастера. Зона, в которой планируется установка осветительных элементов, необходимо очистить от загрязнений. Кстати перед тем как приступить к установке рекомендую прочитать подключение дхо рено дастер том, как правильно установить ДХО, чтобы не нарушить ПДД вот вам ссылка.
Итак, приступим Подключение дхо рено дастер TORX “Т30” откручиваем четыре болта декоративной крышки, которая располагается сразу над радиатором.
После этого TORX “Т20” выкручиваем по одному винту крепления, которыми бампер крепится к локерам подкрылки. Далее лезем под бампер и в передней его части откручиваем еще порядка болтов теми же “торксами”.
Когда все болты выкручены, аккуратно отщелкиваем бампер, который удерживают только защелки. Возможно для этого понадобятся специальные пластиковые экстракторы. Будьте аккуратны, не сломайте. Сам процесс травления описывать не. Думаю тут все.
ДХО на Дастер по правилам — DIMONster
Сам корпус ДХО сделал из полистирола. Сгибал его предварительно нагревая места сгиба разогретой нихромовой проволокой.
Причем не касаясь самого пластика. С передней части приклеил оргстекло толщиной примерно 4 мм, а с обратной стороны стенкой послужила алюминиевая шина. На нее же через термопасту прикрутил саму плату со светодиодами.
Дневные ходовые огни на Рено Дастер
Глаз орла
Самая сложная установка ДХО своими руками у орлиного глаза, который обычно выполнен в виде болта с гайкой. Для монтажа требуется ровная поверхность и сверление отверстий. Чаще всего ставят в бампер, расположив в одну линию. Кому то нравится сверлить заглушки от противотуманок, чтобы не портить баннер.
После покупки рекомендую всю китайскую светодиодную светотехнику перебирать. Это значительно продлит срок службы. По многочисленным отзывам владельцев, из-за плохой сборки раз в месяц придётся менять орлиный глаз на новый. Светодиод имеет очень плохой контакт с корпусом, поэтому просто перегревается и выгорает. Под воздействием пескосоляной смеси на наших дорогах тоже быстро портятся. Причина этому плохая герметизация корпуса, соль разъедает проводники, а высокая температура как катализатор.
Крепление бывает двух типов, с резьбой или защелками. Иногда встречается исполнение для поверхностного монтажа на двухсторонний скотч. Но скотч бывает разный, иногда сразу отвалится, иногда год держится. Но тогда их легко украсть, оторвав эту гирлянду с бампера.
При резьбовом креплении сзади надо закручивать гайку, то есть залазить рукой внутрь бампера. Если они выгорают хотя бы по 1 штуке в месяц, то придется раз в месяц валятся под машиной, чтоб открутить и закрутить гайку и подключить провода заново. Поэтому лучше крепление на защелках.

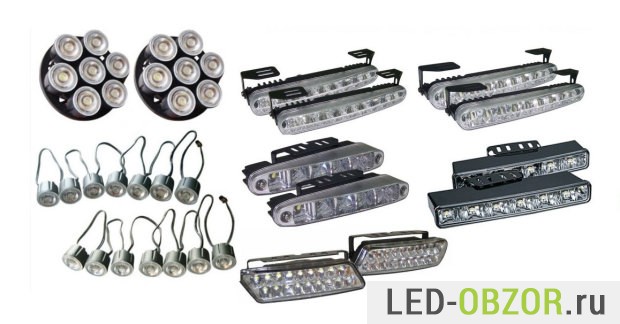

Виды дневных ходовых огней
Сложность установки дневных ходовых огней зависит от их конструкции и предусмотренных креплений.
Перечислю основные типы:
- каждый светодиод отдельно, называются глаз орла, орлиный глаз, Eagle Eyes;
- в виде кольца, напоминающего ангельские глазки;
- в корпусе противотуманных фар;
- светодиодная лента, устанавливаемая внутрь фары.
- классический моноблок вытянутой формы.
ДХО в виде ангельских глазок самые редкие. В отличие от обычных они имеют мощные светодиоды и линзы, которые фокусируют свет. При включении ближнего света они притухают и становятся габаритами. Обычные ангельские глазки штатно ставятся на некоторые автомобили в дорогих комплектациях и на BMW, на которых их стали впервые применять. Ими комплектуются некоторые биксеноновые и ксеноновые линзы.
LED лампы в поворотники и ДХО. — Renault Duster, 2.0 л., 2019 года на DRIVE2
Доброго времени!Наконец-то я нашёл для поворотников LED лампы, которые не будут быстро моргать. До этого пробовал тоже не из самых дешевых, но китайского производства, но увы…после установки стало понятно, что моргание поворотников намного быстрее, чем в штатном режиме.Недавно я ставил LED лампызаднего хода, и решил поставить такие же, но жёлтые, авось прокатит. Единственное, на задний ход у рестайлинга идёт цоколь лампы P21W, а в передние поворотники, куда планировал установить, нужен цоколь PY21W, разница в расположении шишек для фиксации цоколя лампы в патроне, у первой они друг, напротив друга, а у второй нет.Собственно, для чего всё это? А захотелось! У LED лампы, которые я поставил в поворотники свет намного ярче, чем у штатных, и цвет приятный(янтарно-жёлтый).
Полный размер
До этого ставил такие, моргали часто.
Полный размер

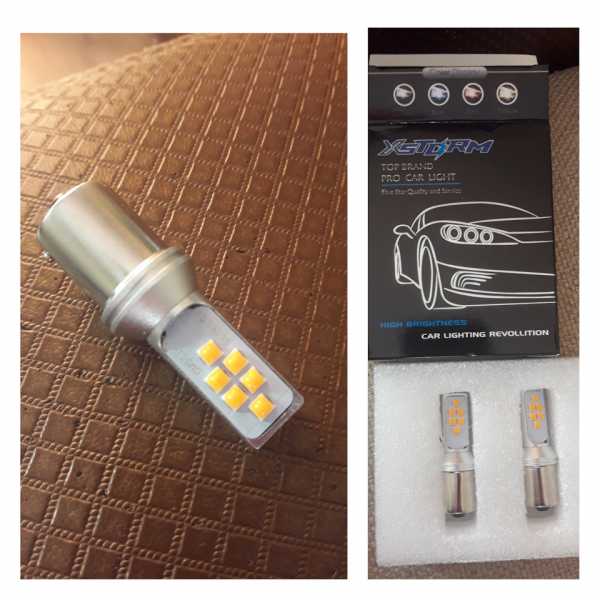

Остановился на таком варианте.
Полный размер

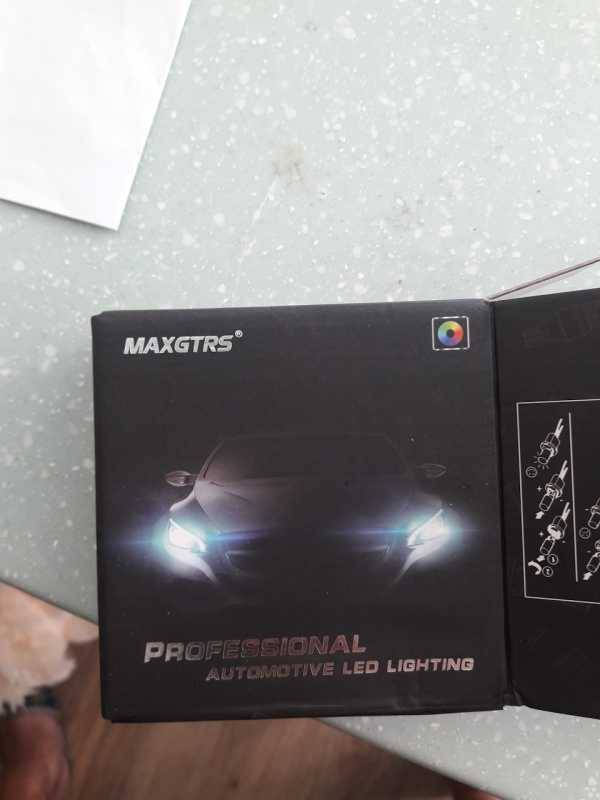

Упаковка.
Полный размер

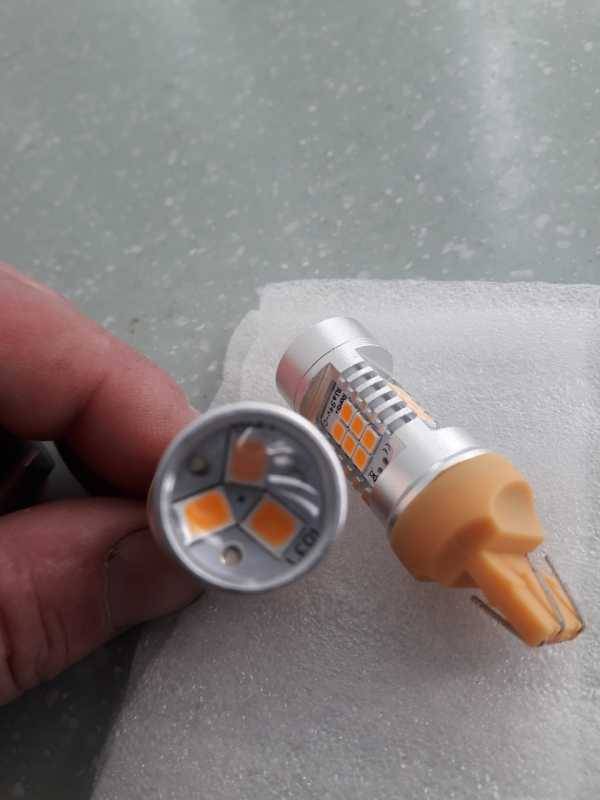

Светодиоды в стеклянной колбе.
Полный размер
Цоколь PY21W, видно что шишки-фиксаторы смещены относительно друг друга, а не напротив.
Полный размер
Вид сбоку.
Полный размер

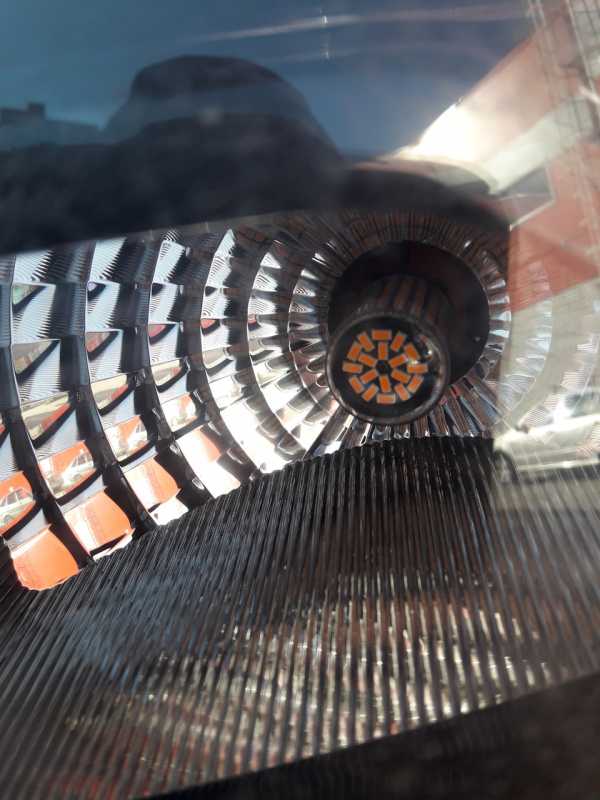

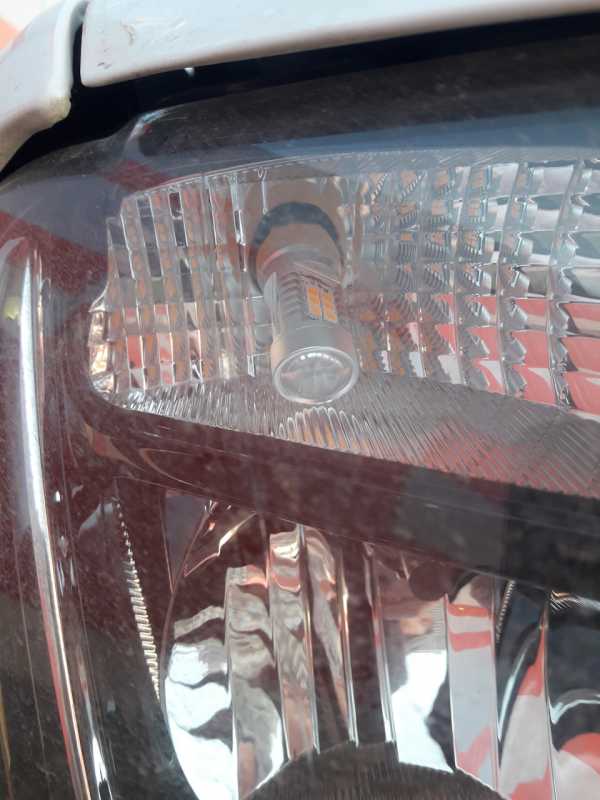

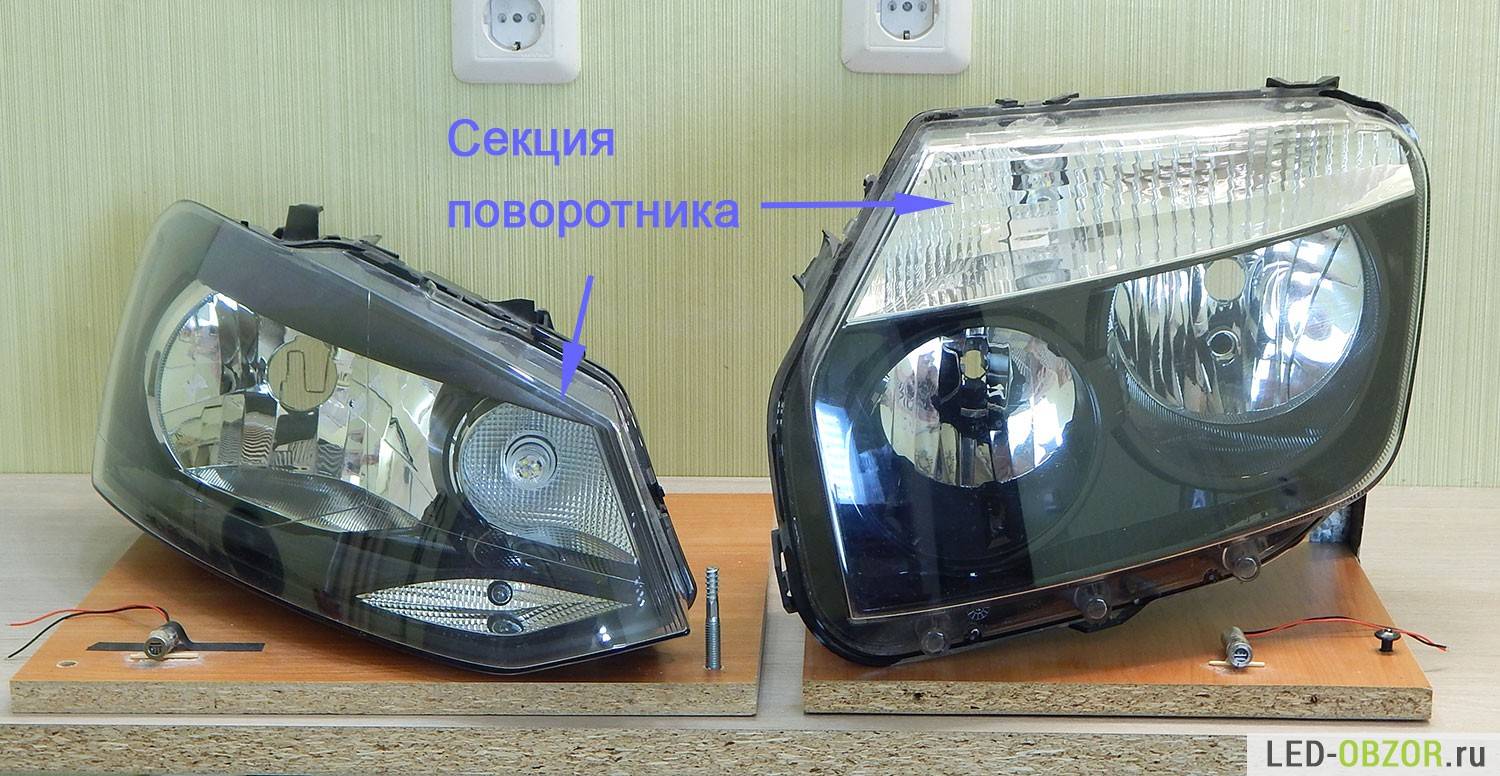

Установлена в фару.
На фото не передается точно цвет и яркость. Слева штатная лампа, справа светодиод. Гипервспышки не наблюдается.
Я думаю, экономии от этих ламп, в плане электричества не будет, потому что в них видимо стоят резисторы сопротивления, как обманка. Думаю для длительного непрерывного использования, как габариты, или ДХО, лучше их не брать, так как резисторы могут сильно нагреваться, поэтому такие лампы я поставил в задний ход, и поворотники.
Фото с сайта продавца.
Далее про ДХО.
В Дастере рестайлинг, в качестве ламп ДХО/габариты, используются лампы P21/5W. Заказал из Китая такие светодиодные, тёпло-белого свечения. Почему не ярко белый? У этих свет чуть желтоватый, как у лампы накаливания, ну это чтобы не привлекать внимания гаишников, хотя чисто белый выглядит эффектнее.
Полный размер
Такие лампы заказал.
Полный размер
Упаковка.
Полный размер
Линза.
В режиме ДХО разница заметна не сильно. Слева штатная лампа, справа светодиодная.
В режиме габаритов разница видна сильнее.
Полный размер
А вот это ФИАСКО БРАТАН! Лампа упёрлась в отражатель. И у меня опасения, что он может оплавится от нагрева. Либо возвращать стоковые лампы придётся, либо колхозить, менять угол ламп, чтобы смотрели не вниз, а горизонтально.
Фото с сайта продавца.
P.S. изменил угол наклона ламп. Вечером добавлю результат.
Полный размер
Отрезал часть цоколя.

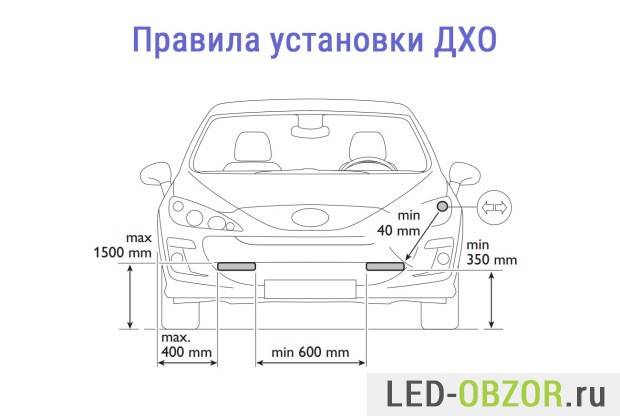

Правила установки ходовых огней
Большинство хотят поставить так, чтобы они гармонично смотрелись с фарами ближнего и дальнего света. Поэтому половина автолюбителей ставят на уровне противотуманок. Если у вас ходовые огни мощность до 5 ватт, то при низкой установке они быстро собирают грязь и пыль, теряют световой поток в 2-3 раза. Особенно актуально на загородных трассах со сложным рельефом, свет может быть не виден из-за этого. А в жару горячий воздух вблизи асфальта, плотность которого выше, рассеивает свет. Если они вам нужны по назначению, чтобы повысить уровень безопасности, то ставьте между фар.

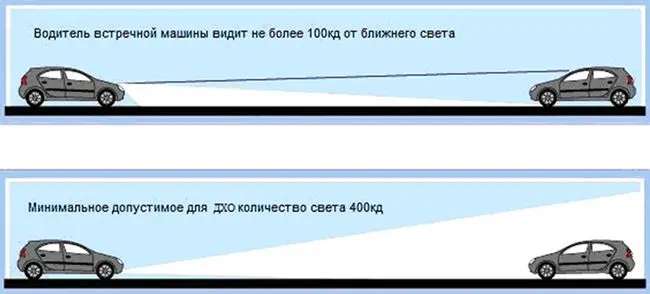

Основные требования для России указаны в ГОСТ Р 41.48-2004 и ГОСТ Р 41.87-99. В зависимости от типа транспортного средства, параметры установки могут меняться.
- сила света от 400 до 800 Кандел на каждый DRL;
- площадь освещающей поверхности каждого DRL минимум 40 см², чтобы не ставили мощные маленькие светодиоды.
Для измерения силы света своими руками, измерьте освещенность люксметром на оптической оси с расстояния 1 метр. Таким образом вы получите Канделы, а не Люксы.
После установки ДХО и подключения, необходимо сделать проверку в солнечную погоду со 100 метров. Половина автолюбителей, после установки китайского барахла мощностью 2 ватта (поярче габаритов), делают фото ночью вблизи автомобиля. Фотографируют ночью, чтобы хоть немного светили.
Особенности и выбор оптимальных моделей
Ни одна из комплектаций автомобилей Рено Дастер не предусматривает наличия штатных фар ДХО, однако, такие аксессуары оригинального производства французской торговой марки Renault можно приобрести у официальных дилеров.
Кодировка этих деталей — 82 01 2963 84.
При выборе оптимального варианта неоригинальных ДХО для установки на автомобили Рено Дастер специалисты рекомендуют остановить свое внимание на продукции торговой марки Филипс. Преимущество описываемых ДХО заключается в долгом сроке службы (около 10 лет), наличием встроенной схемы автоматического включения и выключения огней, а также наличием специального крепежа именно для автомобилей Renault Duster
Эти осветительные приборы имеют наилучшие характеристики и массу положительных отзывов от владельцев автомобилей, оснащенных этими аксессуарами. Яркость свечения этих приборов достаточно мощная, а ресурс работы продолжительный.
Среди различных моделей ДХО торговой марки Филипс следует выделить товарную позицию с ассортиментным кодом 12820wledx1.
Подключение ДХО на модели Рено Дастер возможно осуществить своими руками, имея необходимое оборудование и инструменты, а также обладая определенным опытом подобных монтажных или ремонтных работ. Основные сложности будут заключаться в подсоединении этих элементов к электрической цепи автомобиля Рено Дастер. Размещение ДХО на элементах кузова автомобиля не представляет какой-либо сложности и в среднем время осуществления монтажа составляет от двух до трех часов.
Выбираем ходовые огни по ГОСТу
Помимо основных требований при выборе ДХО необходимо учитывать следующие характеристики дневных огней:
Количество ламп. Лучше всего отдать предпочтение блокам, в каждом из которых установлено по 5 светодиодов. Если их будет больше, то вы получите не просто мощные дневные ходовые огни, а габариты, что не будет соответствовать требованиям ГОСТ. Размер и форма ламп. Сегодня лампы для ДХО выпускают самых разнообразных форм. Это могут быть изделия, оснащенные литым корпусом продолговатой формы, треугольные, овальные или круглые прожекторы и так далее. Главное при выборе учесть насколько у вас получится выдержать расстояния между самими лампами и поверхностью. Месторасположение ламп. При выборе светодиодных элементов лучше выбирать модели, в которых диоды находятся в центре. Если они будут расположены слева или справа, то их взаимозаменяемость исключается. Тип ламп. В качестве ДХО при желании можно выбрать лампы практически любого типа: галогенные, лампы накаливания или светодиодные, но последние считаются самыми выгодными. Свет ламп. Несмотря на то, что светодиодные лампы способны освещать дорогу не хуже ксенона (в температурном диапазоне от 4 300 до 7 000 Кельвинов), предпочтение необходимо отдавать моделям с цветностью от 5 000 до 6 000 Кельвинов. Сила света. Касательно силы света существуют определенные требования, согласно которым этот показатель должен быть не менее 400 кд. Стоимость. Цена ламп ДХО не является основополагающим фактором при выборе дневных световых элементов. Сегодня существует большой выбор таких изделий от разных производителей, поэтому даже недорогие ходовые огни могут проработать верой и правдой
Намного важнее обратить внимание на характеристики ламп. Производитель
Самыми лучшими изготовителями ДХО считаются компании Philips, Osram и Hella. Такие изделия полностью отвечают международным стандартам и отличаются высокими эксплуатационными характеристиками. Однако, сказать что это дешевые ходовые огни дневного света сложно, так как их стоимость начинается от 4 500 рублей. Но качественные лампы можно найти и дешевле. Например, модели Golden DRL Road отличаются хорошими отзывами потребителей. Их стоимость составляет от 1 000 рублей за комплект. Правда, приобрести эти дешевые ходовые огни можно далеко не в каждом магазине.
Как уже было сказано лучше всего использовать для ДХО светодиодные лампы, однако и они не все будут отвечать требованиям ГОСТ.

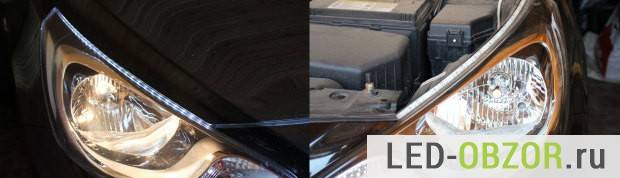

Неоновая трубка на светодиодах
Двухцветная гибкая трубка
При правильной установке гибкой ленты или трубки в внутрь фары вы получите декоративную подсветку, которая будет прилично смотреться. DRL из такой трубки не получатся, даже если сильно постараться.
Самый сложный вариант установки, придётся разбирать фару. Самое трудное снять прозрачный пластик спереди. Фара герметична и стекло поставлено на герметик. Герметик бывает двух типов, который размягчается при температуре выше 100 градусов, и который совсем не размягчается даже при 300 градусах. Мне попадались неразборные, одну разбирал 10 часов, чтобы не испортить и не поцарапать. Герметик проверял паяльником, который нагревался до 300° и никак не мог его расплавить.
Запекаем до готовности и посыпаем тушеными гвоздями
Для нагрева используют духовку или коробку, подогреваемую строительным феном. Когда герметик станет мягким, прозрачный пластик легко снимется. Для обратной сборки можно купить специальный каучуковый герметик, который используют ксенонщики.
Дневные ходовые огни на Рено Дастер
Правила, предъявляемые к работе ДХО
Основным правилом активации ходовых огней является их включение только при работающем двигателе.
Не допускается их параллельная работа с фарами ближнего или дальнего света, а также противотуманными фарами. Более того, внедрение этих элементов ходового освещения должно предусматривать их автоматическое отключение при активации ламп ближнего света, габаритов или противотуманных фар Дастер.

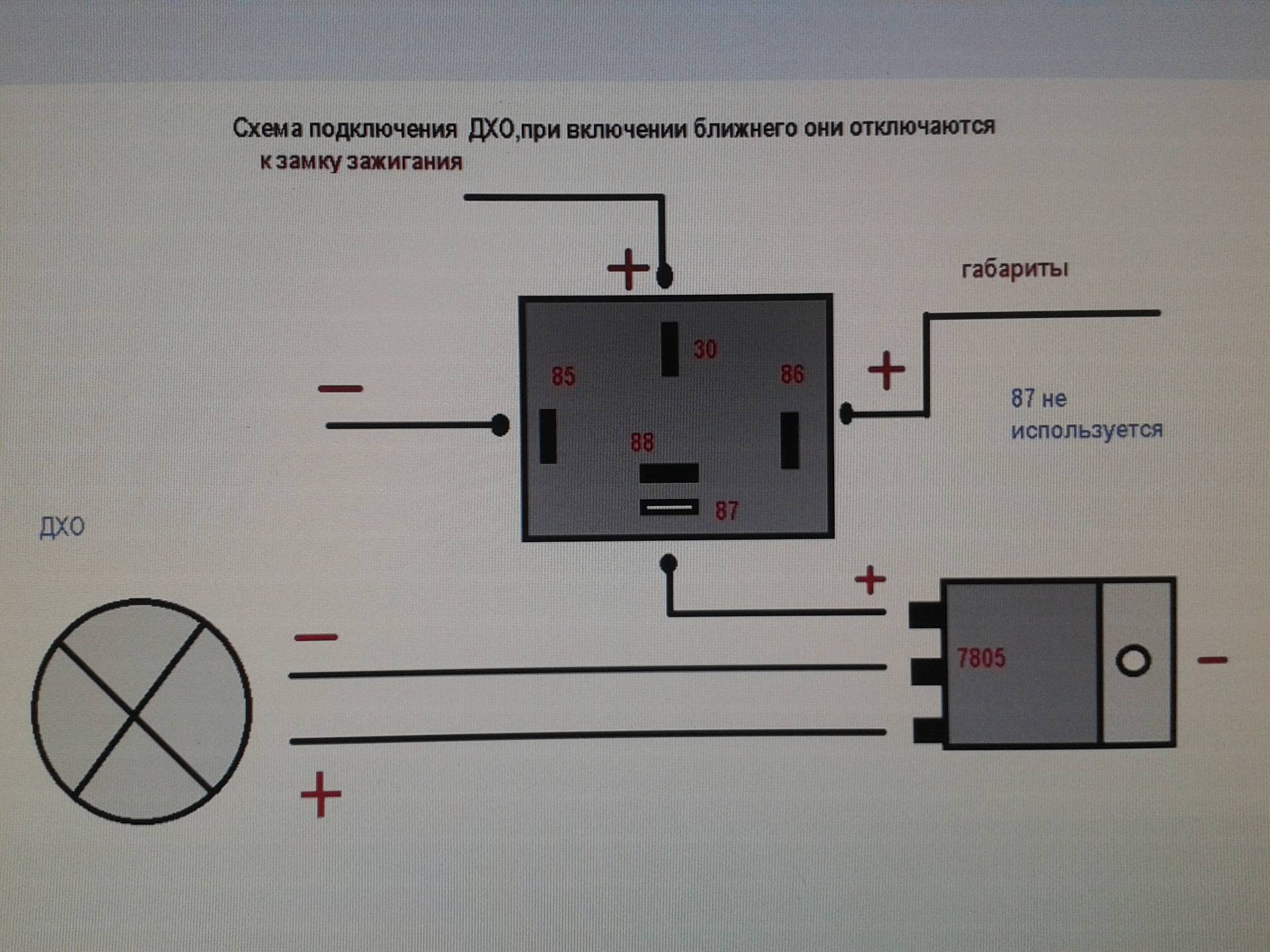

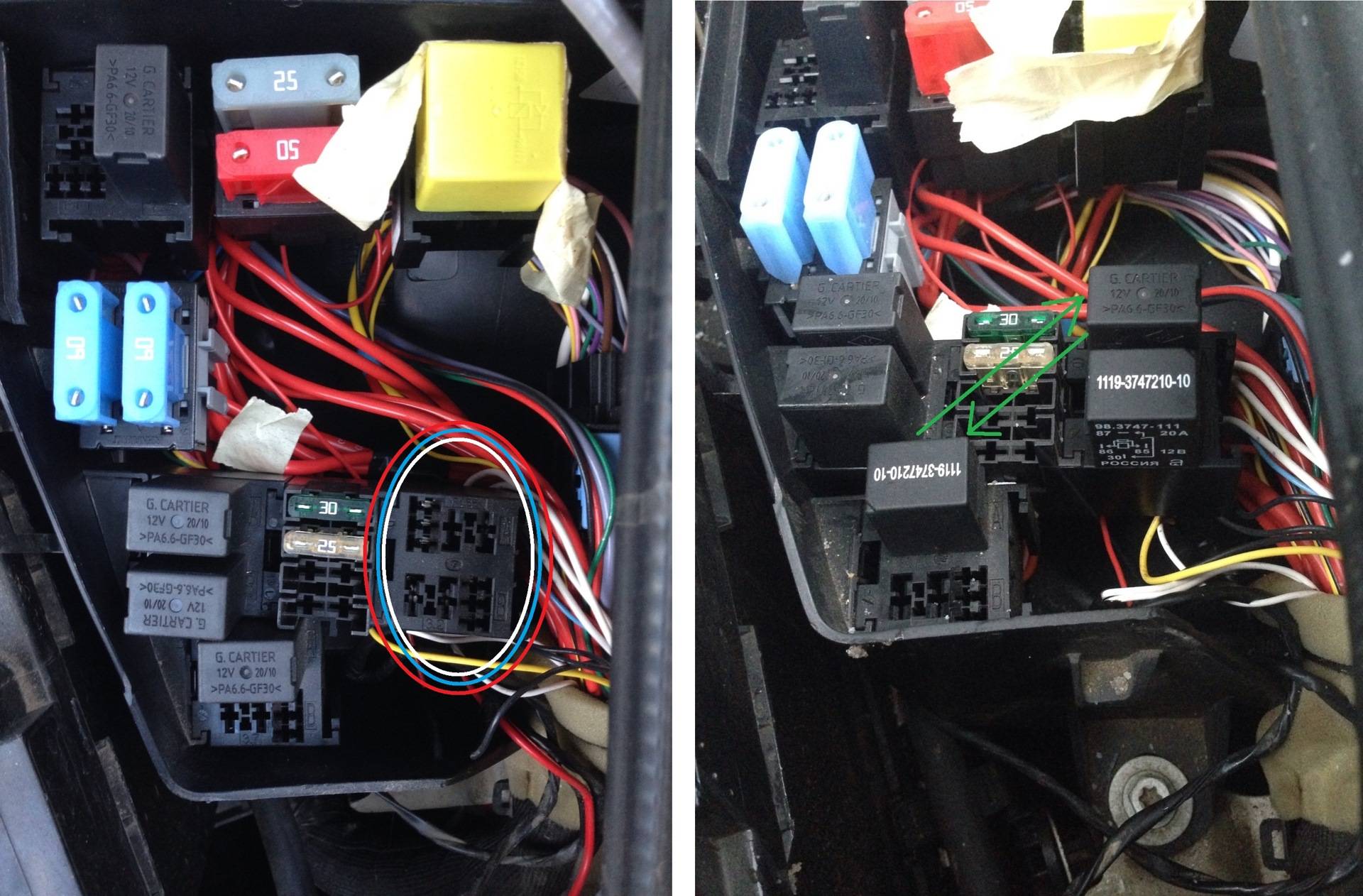

При установке ДХО, мощность которых превышает показатель 5 Ватт, потребуется размещение дополнительного реле, которое обеспечит равномерное распределение токовой нагрузки в электрической сети модели Дастер.
Таким образом, разобравшись по этой инструкции и выполнив все работы по ней последовательно, можно установить ходовые огни на Рено Дастер без чьей-либо помощи.
Виды светодиодных ламп для ДХО
После того, как вы изучили правила установки ходовых огней на легковой автомобиль, остается только выбрать правильные светодиодные лампы ДХО. Они делятся на несколько категорий:
- Одиночные линзованные (их еще называют «орлиный глаз» или «глаз дракона»). Обычно они быстро выходят из строя, а проводка и корпус из алюминиевого сплава не выдерживают и нескольких месяцев. Единственным исключением являются «глаза дракона» от компании Hella.
- На резиновой ленте. Такие изделия также не рекомендуются в качестве ДХО, так как у них отсутствует радиатор и алюминиевые платы, поэтому их допустимо устанавливать только в салон автомобиля в качестве подсветки под ноги. Тем не менее, такие лампы отличаются хорошей герметичностью. Проверенные и известные производители пока таких ламп не продают (хотя компания «Хелла» заявила о начале разработки подобных моделей).
- В корпусах из пластика. Такие лампы закрыты пластиковым «стеклом», из-за которого светодиоды сильно нагреваются. Эту проблему пока не удалось решить даже такой компании как Philips.
- В корпусах из стекла. Это самые качественные ходовые огни, которые закрыты настоящим стеклом в сочетании с алюминием. Характеристики таких ламп самые лучшие, однако, и цена немалая.
- В виде пластин на СОВ диодах. Несмотря на интересную конфигурацию, такой вид ДХО считается самым бесполезным и абсолютно не отвечающим ГОСТ. Дело в том, то в таких лампах отсутствует защита от влаги и пыли. Радиатора вы тоже не найдете. Срок службы таких элементов с трудом дотягивает до нескольких месяцев, а мощность светового луча позволяет их использовать только в качестве подсветки, да и то, не самой сильной.
- В противотуманки (линзованные фары). Очень качественные и долгоиграющие ДХО. В этих элементах есть практически все, что нужно: светодиоды на 10 Вт, линзованные стекла, крепления и, конечно же, алюминиевый корпус.
Как видите, несмотря на довольно большой выбор различных светодиодных элементов, для ДХО подходят всего несколько типов: в корпусе из стекла и диоды, устанавливаемые в противотуманные фары.
