Подключение камеры заднего вида

MRM 7018, FM, Bluetooth, сенсорный дисплей, 2din, 7 дюймов

Если нужно приобрести бюджетный вариант автомагнитолы, то эксперты советуют обратить внимание на Pioneeirok MRM 7018

Диагональ дисплея, дюймы	7
Способ управления	Пульт ДУ
Поддержка Bluetooth	Да
Входы	USB
Навигатор	Нет
Операционная система	Нет

Преимущества магнитолы:

• подходит для любого автомобиля;
• большой сенсорный экран;
• имеет удобное управление;
• встроенный Bluetooth;
• позволяет принимать звонки и набирать номера телефонов.

Устройство обладает широким функционалом, а именно: FM-радио, подключение карт памяти, просмотр фотографий, доступ к интернету.

Недостаток магнитолы – отсутствие встроенной навигации, зато имеется возможность подсоединения видеокамеры.

Правила установки

Установку необходимо производить от самой камеры, затем к устройству вывода изображения, все провода должны проходить под подшивкой и закрепляться к кузову. Выбирая устройство, обращайте на условия эксплуатации и уже исходя из этого, делайте свой выбор.

Лучше всего если подключение будет производиться к уже установленной системе отображения изображения с камеры, если конечно она поддерживает данную функцию, так как это поможет сэкономить на покупке дополнительного оборудования.

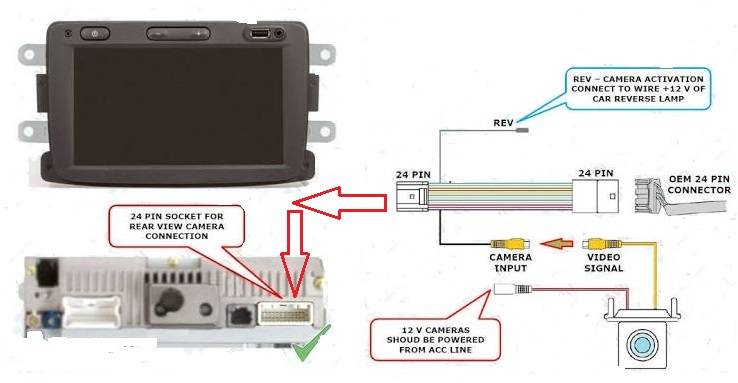

На Рено Дастер вид сзади можно получить, подключив камеру к штатному головному устройству, это будет самым идеальным вариантом. Если это обычная магнитола то подключение производится благодаря специальным штекерам, через которые предается сигнал, для этого штекеры вставляются в специальное гнездо, которое имеется в магнитоле или мониторе.

Если установлена штатная мультимедийная система, то подключение производится при помощи зажимов и кабеля, и чтобы произвести подключение снимается крышка, и извлекается вся система, отсоединяется разъем, и подключается кабель, к 10 и 22 пину, после этого все устанавливаем на место

Если шнур удлиняется важно не перепутать полярность, и расцветку проводов, иначе изображение, выводимое на экран, не будет достаточно качественным

Типичные ошибки при установке

Допустим, всё было сделано правильно, но вместо картинки появляется надпись «Проверьте качество подключения». Тогда ищем причину:

• Перебит кабель;
• Неисправна камера;
• Сила тока, потребляемая видеокамерой – слишком большая, и центрMediaNAV на неё не рассчитан.

В третьем случае лучше купить другую видеокамеру, но можно завести питание с фары. И тогда используется схема с конденсатором.

Подключаем разделительный конденсатор

Ёмкость должна составлять 1-2 МкФ.

Что нам советует фирма-изготовитель

Купив видеокамеру для Дастера, прочитайте инструкцию. Там будет сказано:

• При установке плафона используются не только фиксаторы, но и двусторонний скотч. Это нужно для герметизации.
• Разъём RCA в пятой двери нельзя оставлять просто так. Лучше купить пластиковые стяжки, а также самоклеящиеся подкладки.

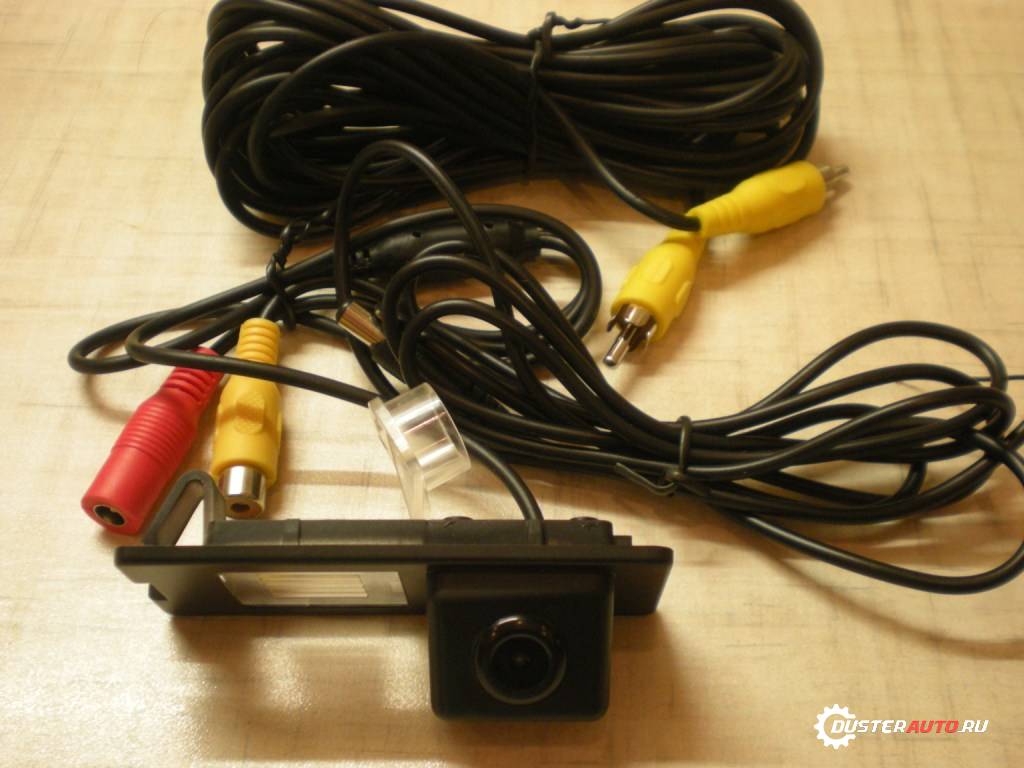

Установка камеры заднего вида на Рено Дастер

Установка

Для того чтобы установить камеру ненужно иметь специальных навыков. Для работы понадобятся следующие инструменты:

1. Стандартные провода
2. Камера
3. Набор отверток
4. Соединители
5. Если длина стандартных проводов небольшая, то нужно приготовить дополнительные провода

Как правило, ее устанавливают в месте, где находится подсветка заднего номера, а также в сам бампер автомобиля.

   Во втором случае установленный элемент будет подвержен большому количеству внешних механических воздействий, и простой выезд загород может вывести камеру из строя, но из-за простаты установки в бампер, где достаточно просверлить одно отверстие многие выбирают именно этот вариант, а вот первый вариант является довольно сложным, но более практичным.

Для установки камеры в подсветку номера, необходимо снять элементы освещение номера, после чего все провода следует заизолировать, а на его место благодаря специальным креплениям установится устройство.

Имеющиеся провода, протягиваем через весь салон, для этого снимаем все накладки задней двери  и укладываем провода, зафиксировать  их   можно скотчем. После того как все провода уложены обшивку можно установить на место.

Когда провода уложены в заднюю дверь, их нужно аккуратно протянуть через салон автомобиля для этого может понадобиться снять обшивку, но можно аккуратно протянуть их  через резиновый уплотнитель и кузов, после чего провода необходимо подключить к экрану и самой камере.

К экрану камера подключается благодаря специальным штекерам, если это магнитола, и она поддерживает данную функцию, там имеется специальное штатное место.

 А уже устройство, через которое выводится изображение, соединяется проводами с камерой, а камера заднего вида Рено Дастер в свою очередь с фонарем заднего хода на плюсовой контакт для подачи к ней питания, делается это для того чтобы включение происходило вовремя движение задним ходом.

Правила установки

Установку необходимо производить от самой камеры, затем к устройству вывода изображения, все провода должны проходить под подшивкой и закрепляться к кузову. Выбирая устройство, обращайте на условия эксплуатации и уже исходя из этого, делайте свой выбор.

Лучше всего если подключение  будет производиться к уже установленной системе отображения изображения с камеры, если конечно она поддерживает данную функцию, так как это поможет сэкономить на покупке дополнительного оборудования.

На Рено Дастер вид сзади можно получить, подключив камеру к штатному головному устройству, это будет самым идеальным вариантом.  Если это обычная магнитола то подключение производится благодаря специальным штекерам, через которые предается сигнал, для этого штекеры вставляются в специальное гнездо, которое имеется в магнитоле или мониторе.

Если установлена штатная мультимедийная система, то подключение производится при помощи зажимов и кабеля, и чтобы произвести подключение снимается крышка, и извлекается вся система, отсоединяется разъем, и подключается кабель, к 10 и 22 пину, после этого все устанавливаем на место

 Если шнур удлиняется важно не перепутать полярность, и расцветку проводов, иначе изображение, выводимое на экран, не будет достаточно качественным

Снимем магнитолу

Для того чтобы извлечь магнитолу  нужно:

1. Снять рамку магнитолы, которую держат восемь заклепок
2. Отключить два разъёма
3. Открутить четыре болта, которые крепят магнитолу

После того как все подключено, на экране могут появиться надпись, что нужно проверить качество подключения это может быть по следующим причинам:

• Где то поврежден провод
• Неисправна сама камера
• Недостаточно подаваемого тока, исправить это можно подключив деталь к фаре

Выбор

Выбирая устройство, следует знать, что если вы приобрели камеру, которая устанавливается в бампер то установить ее вместо освещения номера, не получится и, наоборот, для таких целей существуют универсальные виды.

 Также при выборе следует учитывать, что эксплуатироваться она будет в различных условиях, в снег, дождь, поэтому актуальным будет, наличие у нее дополнительных защитных функций, например защита от влаги.

Камера заднего вида для Рено Дастер, оснащается специальной разметкой, благодаря которой процесс парковки становится легче.  В современных версиях уже имеется наличие данной функции, и активируется она автоматически при включении задней передачи.

Итог

Подводя итог можно сделать вывод,  что подключение можно произвести самостоятельно без помощи профессионала и наличия какого либо специального инструмента. Самое трудное это протяжка проводов. Установив данное устройство, вы сможете легко и просто, без каких либо проблем парковать свой внедорожник

Способы и схемы подсоединения камеры заднего вида к монитору

Кроме классического способа с прокладкой кабелей есть более продвинутый вариант — беспроводное соединение. Не понадобится снимать обшивку, протаскивать и крепить провода, достаточно приобрести беспроводной модуль. Он устанавливается «по соседству» с камерой и питается от задних фар.

Беспроводное соединение

Подключение через реле нужно при возникновении помех на экране вследствие нестабильного напряжения или применения ШИМ-модуляции. Вдобавок, у ряда автомобилей камеры не запускаются вообще.

Схема

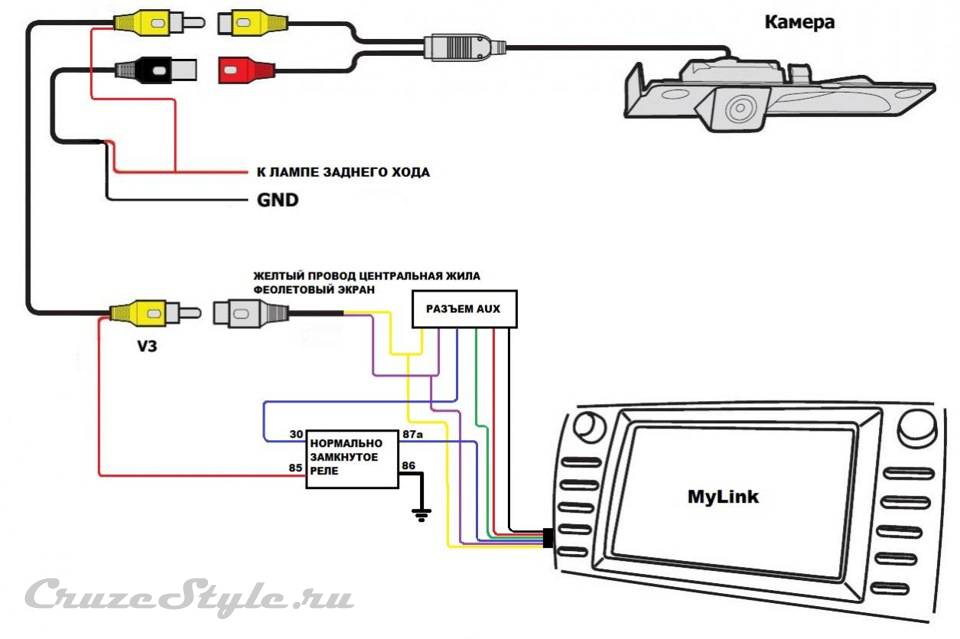

Подключение через реле станет решением проблемы — плюс от задних фонарей надо провести к управляющему входу переключателя. Видеокамере дается сеть 12 В с помощью силовых контактов реле.

Основные отличия устройств

Базовыми отличиями являются:

• отдельно приобретаемое устройство, подключаемое к монитору.
• камера и зеркало заднего вида, продающиеся в комплекте. Картинка с устройства выводится на зеркало во время движения в заднем направлении. Бывают как цельные зеркала, так и специальные накладные панели для них, крепящиеся на отражателе.

Выбор устройства зависит от функций, интересующих владельца. Недорогие гаджеты хорошо справляются со своими задачами, но изделия из высоких ценовых сегментов имеют дополнительные плюсы. В зависимости от ценовых категорий, это:

• чувствительность — чем она выше, тем в менее освещённых условиях устройство может работать без помех. Некоторые фирмы производят только монохромные камеры (чёрно-белые или сепия), именно для эффективного использования в ночные часы.
• угол обзора. У недорогих изделий используется минимально приемлемый угол — 120°, а у более технически продвинутых — до 180°. Чем шире угол обзора, тем больше видит водитель. Но у широкого угла есть и недостаток — небольшое искажение изображения, что не так критично.

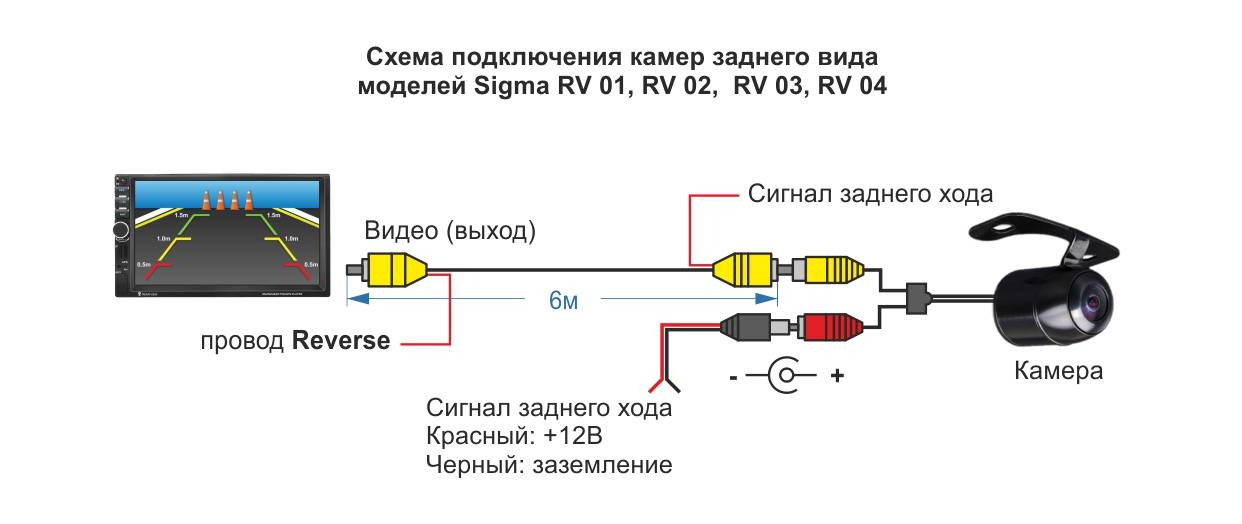

Схема подключения разъемов кабеля камеры к автомагнитоле

После завершения подготовки и прокладки проводов можно подключать все компоненты автомобильного радиоприемника. Электрическая схема проста, с ней справится даже новичок.

Стандартный соединительный кабель состоит из 2 частей:

• желтый — сигнал;
• красный — питание.

Стоит помнить, что цвет контактов может отличаться на разных китайских и японских магнитофонах. Подключение видеосигнала осуществляется через разъемы типа «cinch». Классический способ подачи питания и активации передней видеокамеры — через фонари на задней панели.

Процедура:

1. Красный провод подключается к габаритным огням, черный — к заземлению автомобиля.
2. Кабель сигнализации прокладывается через магистраль багажника в салоне автомобиля. Он подключается к автомобильному радиоприемнику через вход «Video In».
3. При включении заднего хода напряжение подается на контакт питания камеры, что активирует ее.
4. Аудиосистема видит сигнал на входном канале и показывает изображение.

Другой способ подключения позволяет запустить систему наблюдения независимо от движений. Для этого 12 В подключается к двум электрическим проводам — красному и синему. Первый подключен к ключу зажигания 1-ACC. Следующий подключается к задним фонарям.

При подобном расположении радиостанция будет работать в 2 режимах:

• переключатель скорости заднего хода;
• в местах Key 1 и Key 2Ignition, что соответствует сетевому зажиганию автомобиля.

Некоторые типы автомобильных радиоприемников требуют ручного подключения. Запустите режим видео в «настройках» аудиосистемы. Обязательно проверьте работу на разных местах клавиш, особенно на клавише 2. Затем настраивается автомобильное радио, его фокус, резкость и светочувствительность.

При сборке контактов необходимо соблюдать схему подключения. Лучше всего производить сборку на столе и выполнять настройку системы. При подключении источника питания к сети автомобиля необходимо обязательно использовать защиту предохранителей.

Подключение парковочной камеры

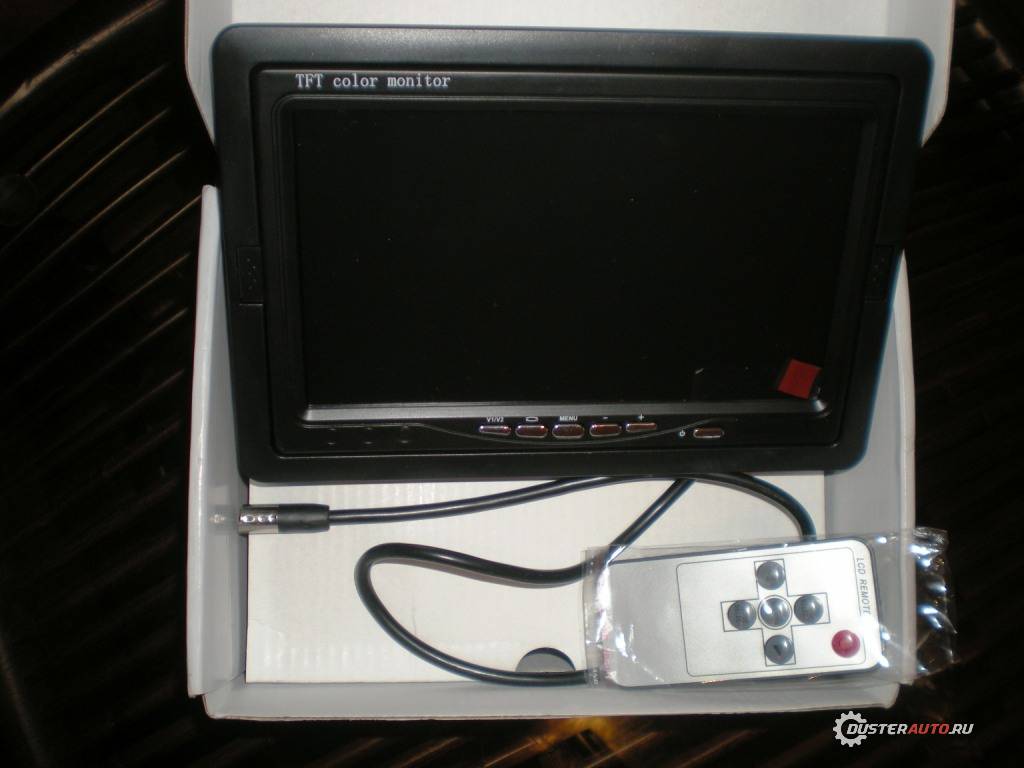

Монитор для парковочной камеры

В качестве устройств отображения поступающего с камеры заднего (переднего) вида сигнала можно использовать:

• магнитолу,
• автомобильный телевизор,
• видеорегистратор,
• навигатор,
• отдельный монитор,
• зеркало заднего вида со встроенным монитором,
• планшет, смартфон и другие мобильные гаджеты.

Видео: монитор для камеры заднего вида

Главное условие для подключения проводной камеры — наличие в устройстве, выбранном в качестве монитора, видеовхода. Его привычный вид — обычный «тюльпан». Но нередко он «спрятан» в многоштырьковом разъёме, распайку которого можно найти в технической документации.

Кроме видеовхода, поддерживающие подключение камеры заднего вида автомобильные устройства обычно оборудованы сигнальным (управляющим) входом, на который для активации монитора одновременно с включением камеры подаётся напряжение 12 В.

У смартфонов, планшетов и других гаджетов с операционной системой видеовход есть не всегда. В этом случае можно использовать плату видеозахвата, которую подключают к порту USB.

Видео: подключение проводной камеры к планшету или смартфону

Для беспроводного подключения через сети Wi-Fi работу в них должны поддерживать как камера, так и устройство-монитор.

Место установки монитора

Когда в качестве монитора используется магнитола или монитор-зеркало заднего вида, выбирать место не приходится, оно определено конструкцией автомобиля.

Место установки автономных устройств отображения зависит от их размеров, конструкции и предпочтений владельца. Наиболее популярные места:

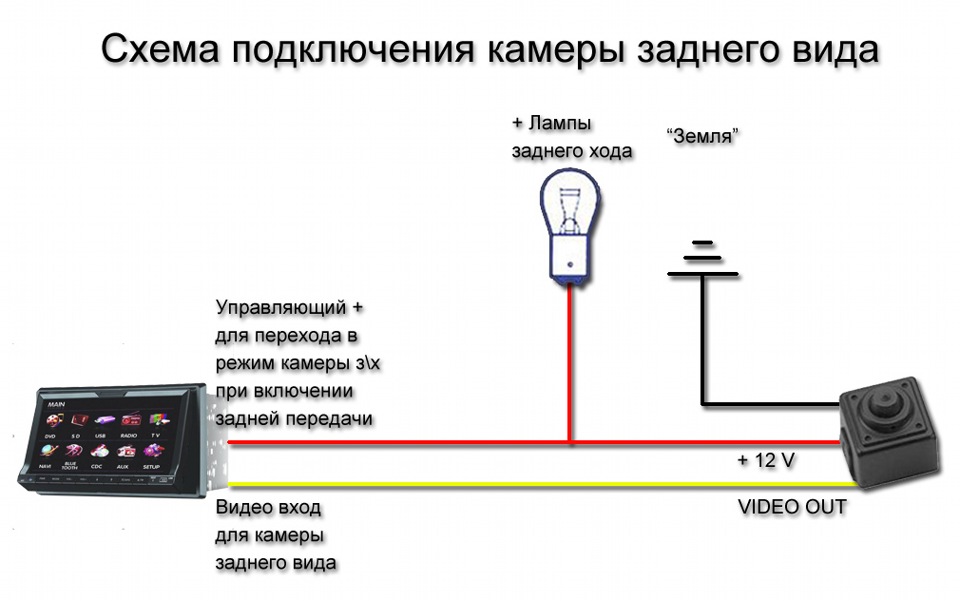

Схемы подключения камеры заднего вида

На рынке присутствует огромное количество как парковочных камер, так и устройств, которые можно использовать в качестве монитора. Практические схемы подключения зависят от характеристик изделий, поэтому могут отличаться от приведённых ниже.

Проводное подключение

Автомобильные мониторы для подключения камеры заднего вида оборудованы одним или несколькими видеовходами, которые переключаются вручную.

На рисунке приведена схема подключения проводной видеокамеры к отдельному монитору без сигнального входа.

Парковочная камера подключается исключительно по видеовходу к устройствам, не поддерживающим внешнее управление

Типовая схема подключения проводной камеры к встроенному в зеркало заднего вида монитору с сигнальным входом приведена на рисунке ниже.

К сигнальному входу подключают провод, на котором одновременно с включением камеры появляется напряжение 12 В

На камеру подают напряжение 12 В с лампы фонаря заднего хода. К ней же подключают сигнальный провод Р3. Выход камеры соединяют с видеовходом, провод Р3 — с аналогичным проводом (разъёмом) монитора.

По такой же схеме подключаются любые устройства отображения с сигнальным входом: магнитолы, навигаторы, регистраторы.

Беспроводное подключение

В беспроводных ресиверах и трансмиттерах обычно нет сигнального провода. Это не мешает использовать их для передачи изображения на отдельный монитор или другое устройство без сигнального входа.

Беспроводные трансмиттеры и ресиверы позволяют обойтись без прокладки видеокабеля

В случае применения таких комплектов для подключения камеры к магнитоле, навигатору и другим устройствам с сигнальным входом приходится прокладывать дополнительный провод от фонаря заднего хода либо по схеме электрооборудования искать другое доступное место подключения, расположенное ближе к магнитоле.

Один из возможных вариантов управления — подключённый к плюсу питания выключатель, с помощью которого сигнал подаётся принудительно.

Иногда водителю требуется включить парковочную камеру без включения задней передачи. Такой алгоритм реализуют, подавая питание на камеру не через фонарь заднего хода, а напрямую с помощью кнопки или тумблера.

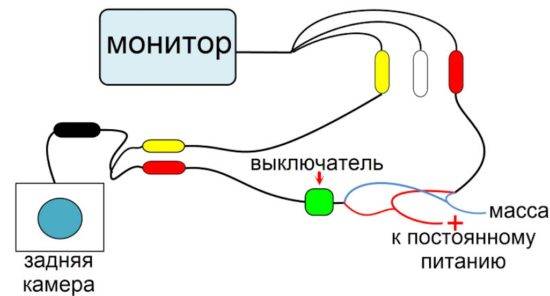

Для принудительного включения на камеру подают питание через тумблер или кнопку

Обычно при этом отказываются от возможности включения камеры одновременно с задним ходом. Но если подключить кнопку и фонарь через развязывающие диоды, обе функции можно использовать параллельно.

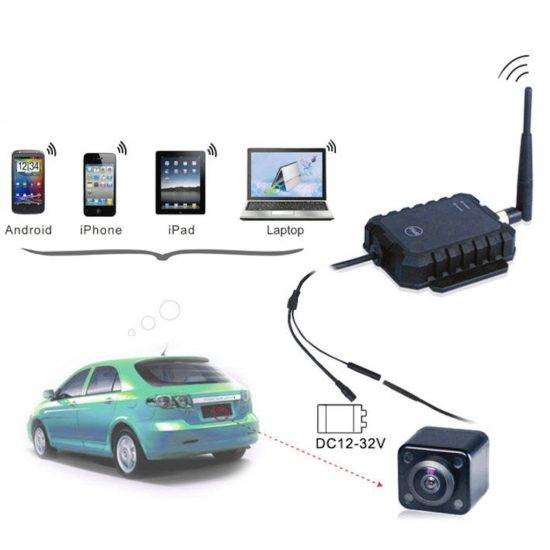

Подключение камеры с модулем Wi-Fi

Модуль Wi-Fi позволяет передавать изображение с камеры заднего или переднего вида на любое устройство с операционной системой Android или iOS. При этом в планшет или смартфон понадобится загрузить соответствующее приложение.

Для отображения картинки с камеры Wi-Fi можно использовать любое мобильное устройство

Подключение двух парковочных камер

Иногда водители оборудуют машины сразу двумя камерами: заднего и переднего вида. Для этого есть несколько возможностей:

Как установить и подключить

Установить камеру вида на Рено можно самостоятельно. При этом размещается она в штатное место только в том случае, если автомобиль поставляется в соответствующей комплектации. Весь процесс можно разделить на несколько основных этапов:

1. Снятие осветительного прибора.
2. Протягивание проводов.
3. Подключение камеры к устройству, которое отображает изображение.
4. Подключение головного устройства и питания.

Есть комплекты с подходящим экраном и специальным разъемом, которые просты в установке. Также подключение проводится к головному устройству.

Снятие осветительного прибора и установка камеры

Работа начинается со снятия осветительного устройства номера. Она достаточно проста в исполнении:

• Освещение отщелкивается простым нажатием отвертки.
• Провода освещения рекомендуется дополнительно изолировать, за счет чего повысится надежность подключения.
• Подготавливается место для установки камеры.

Плафон устройства выступает в качестве защитного элемента. Он изготавливается при применении стекла или пластика.

Протягивание провода

После того как камера была установлена, следует приступить к укладке кабеля. Эта работа характеризуется следующими особенностями:

1. Кабель укладывается под обшивку задней двери. Для этого снимается обшивка, которая крепится саморезами и заклепками.
2. Фиксация кабеля проводится при помощи скотча. За счет этого повышается надежность соединения. После этого можно провести обратный монтаж обшивки.
3. Есть возможность проложить кабель между резиновым уплотнителем и кузовом. Это позволит существенно повысить степень защиту кабеля от воздействия окружающей среды. С проводом, подключенным к устройству, следует обходиться аккуратно, даже мельчайший дефект не допускается.

При работе нужно быть аккуратным, т. к. прикладывая большое усилие, можно повредить саму обшивку.

Подключение камеры к магнитоле или источнику вывода изображения

После непосредственной прокладки кабеля следует приступить к подключению камеры к дисплею.

Стоит учитывать, что при монтаже снятие аккумулятора становится причиной блокировки магнитолы.

После этого придется вводить код разблокировки. Среди особенностей процедуры отметим следующее:

• Применяются специальные переходники.
• Качественное подключение предусматривает применения изоляции.
• Места соединения должны быть защищены от вибрации и иного воздействия.

На этом этапе редко допускаются ошибки, но могут возникнуть проблемы с подбором подходящего переходника.

Подключение к головному устройству

Этап подключения к головному устройству проводится после того, как большая часть элементов системы расположены на своих местах. При этом проводится соединение с головным устройством и самой камерой. Особенности проводимой работы заключаются в нижеприведенных моментах:

• К головному устройству проводится подключение при помощи соединительных штекеров.
• Для срабатывания камеры на момент включения задней передачи она соединяется с фонарем.

В продаже встречается большое количество различных переходников, которые повышают качество соединения. На момент движения транспортного средства может возникать сильная вибрация, она негативно влияет на качество контакта.

Подключение питания

Все электронные элементы системы требуют питания. В большинстве случаев в качестве питания используется фонарь заднего хода, подключение проводится при использовании плюсового контакта. Обеспечивая надежный контакт, можно рассчитывать на следующее:

• Включение камеры происходит вместе с установкой селектора в режим заднего хода.
• Отключение всей системы происходит на момент выбора другого режима.

Проблем с обеспечением питания практически не возникает, т. к. камера работает от напряжения 12В.

Куда установить

Устройство заднего вида Рено может устанавливаться самостоятельно без наличия специальных слесарных навыков. Автосалоны также предоставляют соответствующие услуги, однако они обходятся достаточно дорого. Для работы потребуются:

• Кабеля.
• Соединительные элементы.
• Съемная камера подходящего типа.
• Отвертки.

Перед непосредственным проведением работы следует уделить внимание тому, где будет размещаться устройство.

В бампер

Некоторые автолюбители при самостоятельном проведении работы предусматривают возможность установки устройства в бампер транспортного средства. Среди особенностей этого места установки можно отметить следующее:

• Устройство подвергается большому количеству различных воздействий.
• Не исключается вероятность механического повреждения.

В случае Рено Дастер процедура установки камеры проста, что связано с высоким дорожным просветом. Для этого достаточно просверлить отверстие и установить устройства, закрепив его при применении различных методов. Если устанавливаем камеру в бампер, следует предусмотреть качественную и надежную защиту.

В плафон освещения номера

В некоторых случаях монтаж предусматривает установку устройства в плафон освещения. Этот метод характеризуется следующими особенностями:

• Обеспечивается дополнительная защита.
• Угол обзора обеспечивает безопасную парковку задним ходом.
• Камера устанавливается в месте, которое реже всего подвергается удару.

Это место установки используется чаще других. Современные устройства для получения видеосигнала небольшие, поэтому они могут быть размещены в плафоне устройства освещения номера.

Как определить место установки камеры

Перед началом монтажа коммутационных кабелей и корпуса камеры заднего хода следует найти точку, обеспечивающую наибольший угол обзора и не забрасываемую грязью при движении автомобиля. В зависимости от конфигурации кузова оборудование крепят на планке подсветки номерного знака, крышке багажного отделения или заднем бампере. Подключение камеры китайского производства выполняется вместо плафона подсветки номера, при этом внутри узла сохраняется диод. Подобная схема монтажа не обеспечивает передачи качественной картинки.

Размещение оборудования на высоте бампера позволяет захватывать пространство на расстоянии 2-3 м от кормы автомобиля. Следует помнить, что чем ниже транспортное средство, тем меньшей будет зона обзора. Из-за этого возможен контакт с малозаметным препятствием при движении задним ходом. Установка прибора на крышке багажника расширяет радиус на 30-35%. Подобная методика монтажа не используется на грузовых автомобилях и фургонах, поскольку не позволяет маневрировать с открытыми створками задних дверей.

Пользователь может установить две камеры, подключив их через специальный контроллер. На экране магнитолы отображается картинка от каждого источника или от 2 одновременно. Параметр регулируется через настройки концентратора. Допускается использование 2-позиционного переключателя, транслирующего сигнал от разных источников.

В зависимости от места расположения устройства производится прокладка жгутов для передачи сигнала. При использовании беспроводного изделия требуется обеспечить надежную трансляцию сигнала. Металлические элементы кузова снижают интенсивность передачи данных, поэтому следует минимизировать количество перегородок между передатчиком и приемником.

Если магнитола не видит подключенное устройство, то следует настроить оборудование через меню. Головные устройства на Андроиде оснащаются функцией, отображающей парковочные линии на дисплее.

Функция и возможность корректировки параметров имеются не во всех проигрывателях.

Варианты установки

Существует несколько способов доукомплектации автомобиля камерой заднего вида ():

• отдельная камера, которая подключается к штатной мультимедийной системе либо самостоятельно установленному экрану;
• комплект камеры с зеркалом заднего вида, на которое при движении назад будет выводиться изображение. Это может быть как отдельно зеркало, так и накладная панель, которая будет крепиться поверх штатного отражателя.

Вам предстоит решить, куда именно будет вмонтирована камера. Способы установки:

Дополнительное оборудование

Одной из главных проблем является забрасывание объектива грязью и наледью. Даже немногие штатные системы оборудуются такой полезной функцией, как омывание камеры. Если вы устанавливаете аксессуар в крышку багажника автомобиля, в котором есть омыватель заднего стекла, то реализовать очистку очень просто. Вам всего лишь необходим тройник, который будет вживлен в штатную магистраль омывателя перед форсункой заднего стекла. В качестве распылителя можно взять компактную форсунку с любого подходящего авто. Поскольку стекло объектива маленькое, нет смысла использовать веерную форсунку.

Второй полезной функцией является подсветка камеры, которая в некоторых моделях встроена в корпус. Стоит признать, что в большинстве случаев вреда от этой функции гораздо больше, нежели преимуществ. Подсветка засвечивает объектив камеры, в итоге в ночное время качество изображения никак не улучшается. Проблема с засветом может возникнуть, если камера заднего вида будет установлена рядом с подсветкой номера. В таком случае может помочь замена ламп накаливания на светодиоды. Если такой ход не решит проблему, придется мастерить защитный экран.

Электронная составляющая

Внимательно отнеситесь к прокладыванию проводов. Места соединений должны быть качественно заизолированы. Чтобы провода не болтались и не перетирались, обмотайте их тряпчатой изолентой, по возможности закрепите стяжками к штатным жгутам проводов либо зафиксируйте, используя технические отверстия кузовных элементов. В салоне провода можно протягивать как внизу вдоль порогов, так и за обшивкой потолка.

Установка камеры заднего вида своими руками не вызовет трудностей даже у начинающего автолюбителя, но вот к подключению нужно подойти куда более основательно. Рассматривать камеры заднего вида, которые идут в комплекте вместе со специальным зеркалом, не имеет смысла. Вам просто необходимо подключить все по инструкции, которая обязательно прилагается к устройству.

Для нормального функционирования системы используется:

• двухжильный провод для питания камеры;
• двухжильный провод видеосвязи. Для передачи видео на монитор используются провода с RCA разъемами (известные всем «тюльпаны»). Жилы не экранированные, поэтому при необходимости могут быть удлинены либо разрезаны для протягивания в труднодоступных местах. В некоторых вариантах для корректной работы системы из разъема RCA будет выходить дополнительный провод возбуждения.

Способы подключения

Связать камеру заднего вида и монитор в салоне можно беспроводным способом. Для этого потребуется специальный модуль. Питание модуля подключается к лампе заднего хода, а уже с модуля идет к камере. Второй беспроводной модуль подключается к питанию монитора. Недостаток такого способа в помехах, часто препятствующих нормальной передаче изображения. Также такой способ не подходит для магнитол, которым необходим провод возбуждения.

Более подробно рассмотрим классический вариант подключения. Суть приведенной схемы в том, чтобы подключить питание камеры к фонарю заднего хода, напряжение на выводах которого появляется только после включения реверсной передачи. Разъем («тюльпан») подключается к штатному выходу на магнитоле либо экране, предназначенном для видеосвязи. Провод возбуждения необходимо соединить с выходом магнитолы, обычно маркирующимся как «Reverse». Узнать, обязателен для вашей мультимедийной системы провод возбуждения, можно из технической документации к магнитоле. На этом установку и подключение своими руками для большинства автомобилей можно считать завершенной.

Где купить камеру заднего вида?

Я приобрел новый Рено Дастер в 2014 году в салоне у дилера. Естественно, камеры заднего вида (КВЗ) в комплектации в то время не было в наличии. Это сейчас в новом Дастере ставится КВЗ с выходом на монитор штатной мультимедийной системы, а у кого Дастер 2012 – 2014 года выпуска приходится самим решать проблему установки задней камеры.

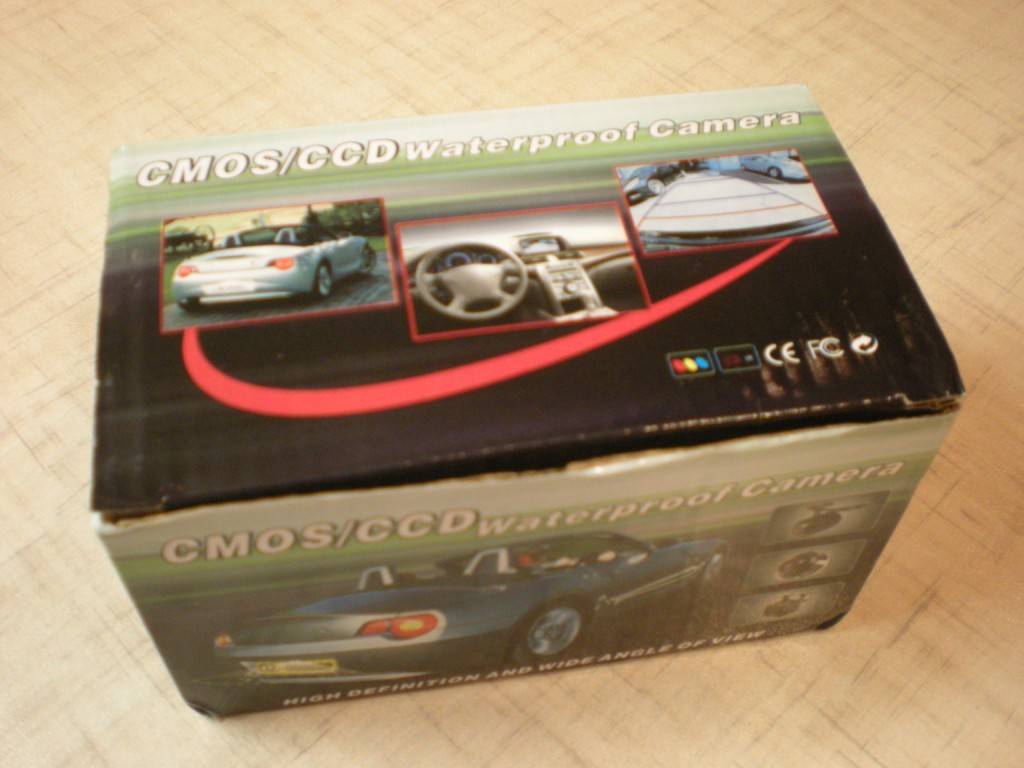

Так вот, получил я камеру довольно быстро. Что было в посылке:

Характеристики камеры:

Но кроме камеры нужен еще и монитор, выбором которого я занялся после оплаты камеры и ожидания посылки.

Монитор для камеры заднего вида

Как вы уже догадались, монитор я тоже нашел и заказал на Алиэкспресс за 1875 рублей. Посылка с монитором прибыла дней на 10 позже камеры. Получил я вот такой девайс:

Монитор мне понравился, большая диагональ, возможность подключения 2-х камер! Честно говоря, поскольку к монитору можно подключить 2 камеры, я кроме камеры заднего вида еще заказал вторую камеру в металлическом корпусе в качестве боковой камеры, но правда до сих так и не поставил ее на Дастер. Если поставлю, отпишусь с предоставлением фото-отчета.

А пока вот характеристики монитора, если кому интересно:

• Экран: — Размер экрана: 7 дюймов — Компонент отображения: Цветной TFT ЖК-дисплей — Соотношение сторон экрана 16:9/4:3 регулируемые — Разрешение: 480×234 пикселей — Коэффициент контрастности: 100:1
• Материал корпуса: ABS
• Видео сигнала: PAL/NTSC
• Питание: DC 12 В
• Рабочая температура: — Работы: от 0 до 80 градусов C — Хранения: от-10 до 80 градусов C
• Габариты (l X W X d): 193x135x25 мм
• Вес нетто: 381 г.

Skoda Fabia 2012, 69 л. с. — электроника

Оснащены основанием, способным поворачиваться, что позволяет менять угол обзора. Прибор точно определяет расстояние от вашей машины до ближайшего объекта.
Поэтому следует устанавливать камеру недалёко от подсветки, которая располагается на государственном номере машины. Наличие реле в этой схеме позволит устранить помехи, мешающие обзору Как видим, в подключении видеокамеры к навигатору нет ничего сложного, и с этой задачей справится даже начинающий автолюбитель. В связи с этим, продать её на черном рынке будет невозможно.
Наша задача подсоединить желтый разъём к входу монитора или телевизора. На головных устройствах Pioneer на экране возникает предупредительная надпись, информирующая водителя о возможном зеркальном отображении.
Он может перегреться если будет работать постоянно, поэтому его питаем только в момент включения монитора магнитолы. Способы подключить к магнитоле две китайские камеры На рынке представлены модели для двузонного мониторинга пространства машины — спереди и сзади.
Разрешение ТВ линий. Пульсации после выпрямления диодом и сглаживания конденсатором дают помехи на изображении 4. Категорически запрещено подавать на устройство постоянное питание.

Как определить место установки камеры

Сигнальный кабель подключается к разъему Video In. Установка камеры в бампер занимает больше времени, но при этом такое расположение является более эффективным. Минус в том, что придётся сверлить кузовной элемент, зато после установки такая камера не отличается от штатной ни функционалом, ни внешним видом.

Размещение оборудования на высоте бампера позволяет захватывать пространство на расстоянии м от кормы автомобиля. Также часто ошибочно берут плюс от салонной лампы, а провод возбуждения для включения монитора от ламп ЗХ.

Предохранитель должен быть номиналом 0. Автолюбители считают более практичным использовать дисплей одного из существующих устройств. Такое приспособление позволяет оценивать все, что происходит сзади, и оперативно реагировать на изменения обстановки. При включении задней скорости от фонаря заднего хода то идет на камеру заднего хода, а она по посылает сигнал на включение монитора автоматически, так что дополнительных манипуляций не надо делать.
Подключение камеры заднего хода
