Замена сайлентблоков на Renault Logan фото и видео процесса
Замена сайлентблоков Рено Логан на передних рычагах и задней балки процесс не сложный, однако поковыряться придется. Сразу скажем, что данная инструкция подойдет не только для Renault Logan, но и для Сандеро и даже Лада Ларгус. Что бы заменить сайлентблоки на нижних рычагах передней подвески, их необходимо будет снять. О снятии рычагов мы уже писали.Все тормозные и тяговые силы при движении автомобиля воспринимаются рычагами подвески Рено Логан, соединенными через сайлент-блоки с кузовом. Кроме этого, сайлентблоки воспринимают все неровности дорог. То есть, чем хуже дороги и чем агрессивнее вы ездите, тем быстрее сайленблоки приходят в негодность.
Сразу отметим, что производитель рекомендует заменять нижний рычаг Логана вместе с сайлентблоками в сборе. Но если вы хотите сэкономить, то все в ваших руках. Для выпрессовки сайлентблока вам понадобятся тиски и пару оправок подходящего размера. Все тонкости замены можно увидеть в данном видео.
Замену задних сайлентблоков Рено Логан проводим (как в случае и с передними рычагами) в случае разрывов или отслоения резины шарнира. Для этого нам необходимо будет вывесить заднюю часть автомобиля. Снимаем колесо со стороны демонтируемого сайлент-блока, если есть АБС снимаем с балки жгут с проводами и выводим трос стояночного тормоза из проушины кронштейна балки. Отсоединяем нижнее крепление амортизатора от рычага балки и отворачиваем гайку болта крепления рычага к кронштейну и три болта крепления кронштейна к кузову. Это позволит приопустить нужную нам часть балки и вытащить болт крепления рычага. Смотрим фото.

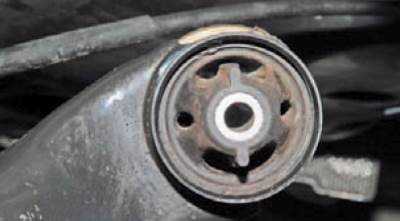

Вот он наш задний сайлентблок Рено Логан во всей красе, но как же его вытащить?
Собственно, что бы извлечь сайлентблок из проушины балки вам понадобится пилка по металлу. Вставляем полотно ножовки по металлу в отверстие резинового массива сайлент-блока и распиливаем пластмассовую наружную втулку сайлент-блока, такая операция позволит ослабить конструкцию и легко выбить содержимое.
Теперь нужна проставка или отрезок трубы подходящего диаметра, которым мы выбиваем старый сайлентблок из проушины рычага. Перед запрессовкой нового сайлентблока очищаем отверстие в рычаге балки. Вставляем сайлент-блок в отверстие рычага, сориентировав его по меткам. Если вставить его по другому, он долго не проработает, разорвется.
Для запрессовки нового рычага необходим чашечный съемник, с помощью которого и проводим запрессовку. Фото прилагается.
Сделать подобное приспособление можно своими руками. Достаточно найти длинный болт с гайкой, пару больших шайб и обрезки труб подходящего диаметра. При установке рычага балки с новым сайлентблоком производитель рекомендует затянуть моментом в 125 Нм или 12.5 кгс·м.
Работы перед ремонтом: площадка и инструменты
Подготовительные работы — самая важная часть ремонта. Во-первых, это упростит и ускорит ваш рабочий процесс. Во-вторых, вы не будете спешить с поиском нужного ключа или защелки. Ниже представлен рекомендуемый список инструментов, которые гарантированно понадобятся при замене:
- Любой ударный инструмент — подойдет небольшой молоток.
- Фиксированный ключ для 10 и 32.
- Домкрат — важнейший инструмент, без которого замена данного вида запаски просто невозможна.
- Набор универсальных гаечных ключей.
Настоятельно рекомендуется припарковать автомобиль на устойчивой поверхности. Под колеса можно поставить упоры, чтобы в процессе ремонта машина не ехала. Не забудьте сначала включить ручной тормоз.
Замена сайлентблоков на Рено Логан своими руками
Для удобного и правильного демонтажа рычага необходимо открутить эти элементы, тем самым рычаг окажется у вас в руках. Чтобы произвести замену детали Renault Logan, необходимо установить съемник в специальные пазы и произвести демонтаж отработанных элементов.
Тщательно очистите полость установки и произведите смазку тонким слоем, после чего произведите монтаж новых деталей. Кроме этого, сайлентблоки воспринимают все неровности дорог.
То есть, чем хуже дороги и чем агрессивнее вы ездите, тем быстрее сайленблоки приходят в негодность.
Но если вы хотите сэкономить, то все в ваших руках. Когда проводится замена сайлентблоков передних рычагов, учитываем расстояние, образованное между кронштейнами фиксации обслуживаемой детали.
Если этим показателем пренебречь, то последующая установка рычага на место будет невозможной. Чтобы обезопасить ситуацию рекомендуется выполнить требуемые измерения заранее, что позволит определить величину допуска для обеспечения зазора. Убедившись в правильности размеров, монтируем узел на место.
В момент монтажа рычага не следует сразу крепить его к шаровому шарниру, а стоит ограничиться его расположением в одной плоскости с балкой. Далее затягиваем два болта, после чего завершаем сборку узла подвески.
Все тормозные и тяговые силы как заменить сайлентблоки на рено логан движении автомобиля воспринимаются рычагами подвески Рено Логан, соединенными через сайлент-блоки с кузовом. Кроме этого, сайлентблоки воспринимают все неровности дорог. То есть, чем хуже дороги и чем агрессивнее вы ездите, тем быстрее сайленблоки приходят в негодность. Сразу отметим, что производитель рекомендует заменять нижний рычаг Логана вместе с сайлентблоками в сборе.
Но если вы хотите сэкономить, то все в ваших руках. Случай из практики От владельцев можно слышать, что резина легко режется ножом.
Меняем сайлентблоки передних рычагов на Рено Логан своими руками
Может, так оно и есть, когда пробег составляет около. Пробег 60 по плохим дорогам На пробеге тысяч втулка у многих выкрашивается. По идее, она остаётся целой, но только пока рычаг не снят.
Если пробег — небольшой, запаситесь дрелью и лобзиком. Ну и терпением, конечно.
Базируясь на опыте многомиллионной армии владельцев Рено Логан, можно сгенерировать список, в котором найдет отражение величина ресурса конкретных компонентов ходовой.
- Сайлентблоки на передних рычагах способны порадовать живучестью, сопоставимой с 50-тысячным пробегом (до наступления потребности в замене).
- Для втулок стабилизатора справедливым значением ресурса будет величина в 25-30 тыс. км.
- У стоек, входящих в узел стабилизатора, присутствует соизмеримая долговечность – 30 тыс. км.
- Шаровые опоры здесь в числе рекордсменов, ведь их ресурс истекает только к рубежу в 80 тыс. км. Если потребовалась замена, выбирайте оригинальные изделия.
- Рулевые тяги в тандеме с наконечниками начинают беспокоить владельца к пробегу примерно в 50 тыс. км.
- Передние амортизационные стойки с опорами – лидеры надежности, поскольку начнут сигнализировать о необходимости замены спустя внушительный по величине пробег – 100 тыс. км.
- Пружины наделены малоприятным свойством – склонностью к коррозии и обламыванию. Этот факт можно заметить, вывесив автомобиль подъемным устройством.
- Если пренебречь шаровыми опорами и сайлентблоками, то поперечные рычаги имеют неисчерпаемый ресурс, который способна победить лишь коррозия.
Приведенные здесь величины ресурсоемкости являются средними параметрами, которые удалось выявить эксплуатационным методом многим «Логановодам».
Отдельно затронем ступичные подшипники и ШРУС в сборе с полуосями. Ресурсная составляющая этих деталей способна «перевалить» за 100 тыс. км.
Задняя подвеска Рено Логан Описание конструкции

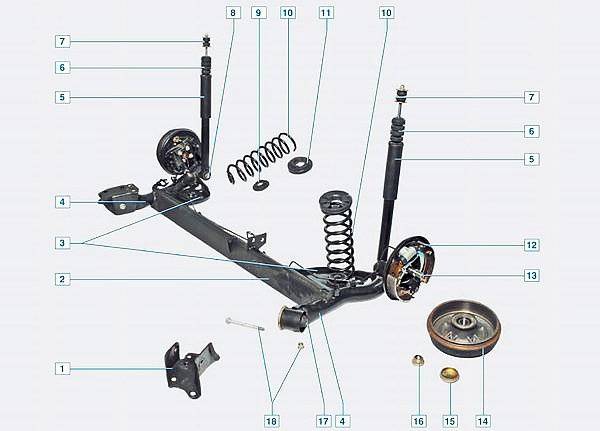

Элементы задней подвески рено Логан
1 — кронштейн крепления рычага балки к кузову;
2 — балка;
3 — кронштейн рычага;
4 — рычаг балки;
5 — амортизатор;
6 — буфер хода сжатия;
7 — подушки и шайбы верхнего крепления амортизатора к кузову;
8 — болт крепления амортизатора к рычагу;
9 — нижняя прокладка пружины;
10 — пружина;
11 — верхняя прокладка пружины;
12 — тормозной механизм заднего колеса;
13 — цапфа заднего колеса;
14 — барабан тормозного механизма в сборе с подшипником заднего колеса;
15 — колпачок;
16 — гайка подшипника колеса;
17 — сайлент-блок рычага балки;
18 — болт и гайка крепления рычага балки к кронштейну
Задняя подвеска полунезависимая c упругой балкой, пружинная с телескопическими газонаполненными амортизаторами двухстороннего действия. К балке и рычагам приварены кронштейны для опоры пружин.
Для повышения поперечной устойчивости и уменьшения углов крена внутри балки установлен стабилизатор поперечной устойчивости, концы которого приварены к усилителям рычагов. Стабилизатор
представляет собой трубу — по краям круглого сечения, а в средней части овального.
К рычагам подвески приварены фланцы для крепления осей задних колес и щитов тормозных механизмов. Спереди рычаги снабжены приварными втулками с запрессованными в них сайлент-блоками. Наружная
обойма сайлент-блока — пластмассовая, а внутренняя — металлическая. Резиновый массив сайлент-блока, привулканизированный к обоймам, в сечении несимметричен. Поэтому при запрессовке сайлентблока в
рычаг его необходимо строго ориентировать.
В средней части на стабилизаторе установлена резиновая подушка
Упругими элементами подвески являются винтовые пружины. Пружина опирается через резиновые прокладки: снизу — на кронштейн рычага и сверху — на опору, приваренную к лонжерону кузова. Нижний виток
пружины имеет меньший диаметр. Пружины задней подвески по жесткости делятся на классы. Класс пружины маркируется краской. С правой и с левой сторон автомобиля должны устанавливаться пружины
одного класса.
При замене рекомендуется устанавливать пружины такого же класса, какие были установлены на автомобиле.
Через внутреннюю обойму сайлент-блока проходит болт 2, соединяющий рычаг с кронштейном кузова. Кронштейн крепится к кузову тремя болтами 1
В нижнюю проушину амортизатора запрессован резинометаллический шарнир, через центральную втулку которого проходит болт, крепящий амортизатор к рычагу подвески. Шток амортизатора крепится к кузову
через две резиновые подушки (одна — снизу опоры, другая — сверху) и две металлические шайбы. Между подушками на штоке амортизатора установлена распорная втулка, не позволяющая подушкам сильно
деформироваться при затягивании гайки штока.
Задняя подвеска:
1 — барабан тормозного механизма;
2 — амортизатор;
3 — пружина;
4 — балка задней подвески;
5 — кронштейн крепления рычага балки к кузову
На штоке амортизатора установлен буфер хода сжатия, к которому крепится чехол.
Подшипники задних колес двухрядные роликовые. Роль ступицы заднего колеса выполняет тормозной барабан, в отверстии которого с натягом установлено наружное кольцо подшипника. Внутренние кольца
подшипника установлены на цапфе (оси) заднего колеса с небольшим зазором. В барабане подшипник фиксируется стопорным кольцом. В процессе эксплуатации подшипник не требует пополнения смазки.
Углы установки задних колес заданы конструктивно геометрией балки и в эксплуатации не подлежат регулировке. Углы можно лишь проверить на специальном стенде и сравнить с контрольными значениями
(угол развала –0°51’±15′, схождение колес +0°44’±15′). В том случае, если значения углов установки задних колес не соответствуют контрольным значениям, необходимо проверить состояние элементов
задней подвески.
Пружина задней подвески Рено Логан:
1 — верхняя прокладка;
2 — пружина;
3 — нижняя прокладка
Амортизатор задней подвески:
1 — гайка крепления штока;
2 — шайба;
3 — подушка штока;
4 — распорная втулка;
5 — буфер хода сжатия;
6 — чехол;
7 — защитный колпак;
8 — амортизатор
Узел подшипника заднего колеса:
1 — цапфа;
2 — барабан тормозного механизма;
3 — подшипник заднего колеса;
4 — стопорное кольцо подшипника;
5 — гайка подшипника;
6 — колпачок
Цапфа заднего колеса крепится четырьмя болтами через щит тормозного механизма к фланцу балки задней подвески
Цилиндрический буртик, выполненный на цапфе, предназначен для центрирования щита тормозного механизма
Замена сайлентблоков Рено Логан
Рено Логан – автомобиль, пришедшийся «ко двору» на постсоветском пространстве. Неказистый внешне «француз» полюбился своей надежностью и выносливостью. Неудивительно, ведь Логан специально адаптирован для российского рынка, что проявилось в относительной простоте конструкции, высоком клиренсе, крепкой подвеске и доступности обслуживания. Тем не менее, отечественные дороги – настоящее испытание для автомобилей и, рано или поздно, ходовой части приходит маленький пушной зверек с ценным мехом. В частности, возникает такая проблема, как замена сайлентблоков Рено Логан. Сайлентблок соединяет детали подвески, а также гасит возникающие в процессе движения колебания, предохраняя от повреждений рычаг подвески и снижая нагрузку на кузов автомобиля.
Если Вы заметили, что автомобиль мотает на трассе и появляется неравномерный износ шин – значит, пришло время проверить состояние сайлентблоков. Как правило, их четыре. Конструктивно сайлентблок представляет собой металлическую втулку с резиновой вставкой, запрессованные в обойму. Неисправностями являются износ втулки, нарушение целостности (расслоение) резиновой вставки и (или) обоймы.
Крайне не рекомендуем продолжать эксплуатировать машину с неисправными сайлентблоками, так как это чревато поломкой всего рычага подвески и повреждением посадочного места блока.
Поэтому не экономьте на запасных деталях для автомобиля – выбирайте только качественные запчасти.
Живут сайлентблоки Логана примерно 60-70 тысяч километров. Замена не представляет сложности и доступна практически каждому автолюбителю.
Состав работ «замена сайлентблоков Рено Логан» включает в себя:
- Вывесить и снять колесо;
- Очистить рычаг подвески от загрязнений, обработать средством «жидкий ключ» резьбовые соединения;
- Отвернуть рычаг от шаровой опоры и стойки амортизатора;
- Вывернуть болты крепления сайлентблоков и снять «лапу».
- Далее следует заменить рычаг в сборе с сайлентблоками. Следует отметить, что отдельно сайлентблоки на Рено Логан не продаются, но можно подобрать аналоги от других авто. В таком случае придется извлечь изношенные детали из рычага и запрессовать новые (понадобится специальный инструмент — запрессовыватель, подходит от ВАЗ 2107).
Некоторые автолюбители используют качественные сайлентблоки от ауди B3 и B4. Правда, для того чтобы установить эти детали на француза, придется предварительно развальцевать их сверлами диаметром 11 и 12 мм. Не спешите, большие обороты дрели могут сжечь резиновую вставку. Руководствуйтесь принципом «тише едешь – дешевле будет».
Прежде чем определиться с тем или иным вариантом, просчитайте экономическую часть замены и планируемую трудоемкость. Сделайте правильный выбор и верный Логан верой и правдой будет служить Вам.
Немного теории
Строение задней подвески Renault Logan I: 1 — кронштейн крепления рычага балки к кузову; 2 — балка; 3 — рычажная опора; 4 — рычаг; 5 — амортизатор; 6 — демпфер такта сжатия; 7 — подушки и шайбы верхнего крепления амортизатора к кузову; 8 — болт крепления амортизатора к рычагу; 9 — нижняя прокладка пружины; 10 — пружина; 11 — верхняя прокладка пружины; 12 — тормозной механизм заднего колеса; 13 — пень заднего колеса; 14 — тормозной барабан в сборе с задним ступичным подшипником; 15 — крышка; 16 — гайка ступичного подшипника; 17 — сайлентблок рычага балки; 18 — болт и гайка крепления рычага балки к кронштейну.
Задняя подвеска Рено Логан 1 поколения полунезависимая, пружинная с газонаполненными телескопическими амортизаторами двойного действия и упругой балкой. Подпружиненные упорные опоры соединены сваркой с грузовым валом и рычагами. Обе стороны стабилизатора поперечной устойчивости Рено Логан 1 приварены к элементам жесткости рычагов. Конструктивно стабилизатор имеет форму трубы с круглым сечением с обеих сторон, а центральная часть с овалом. Элемент установлен во внутренней полости торсиона, что способствует улучшению показателя поперечной устойчивости, а также уменьшению углов крена.
Выбор запчастей

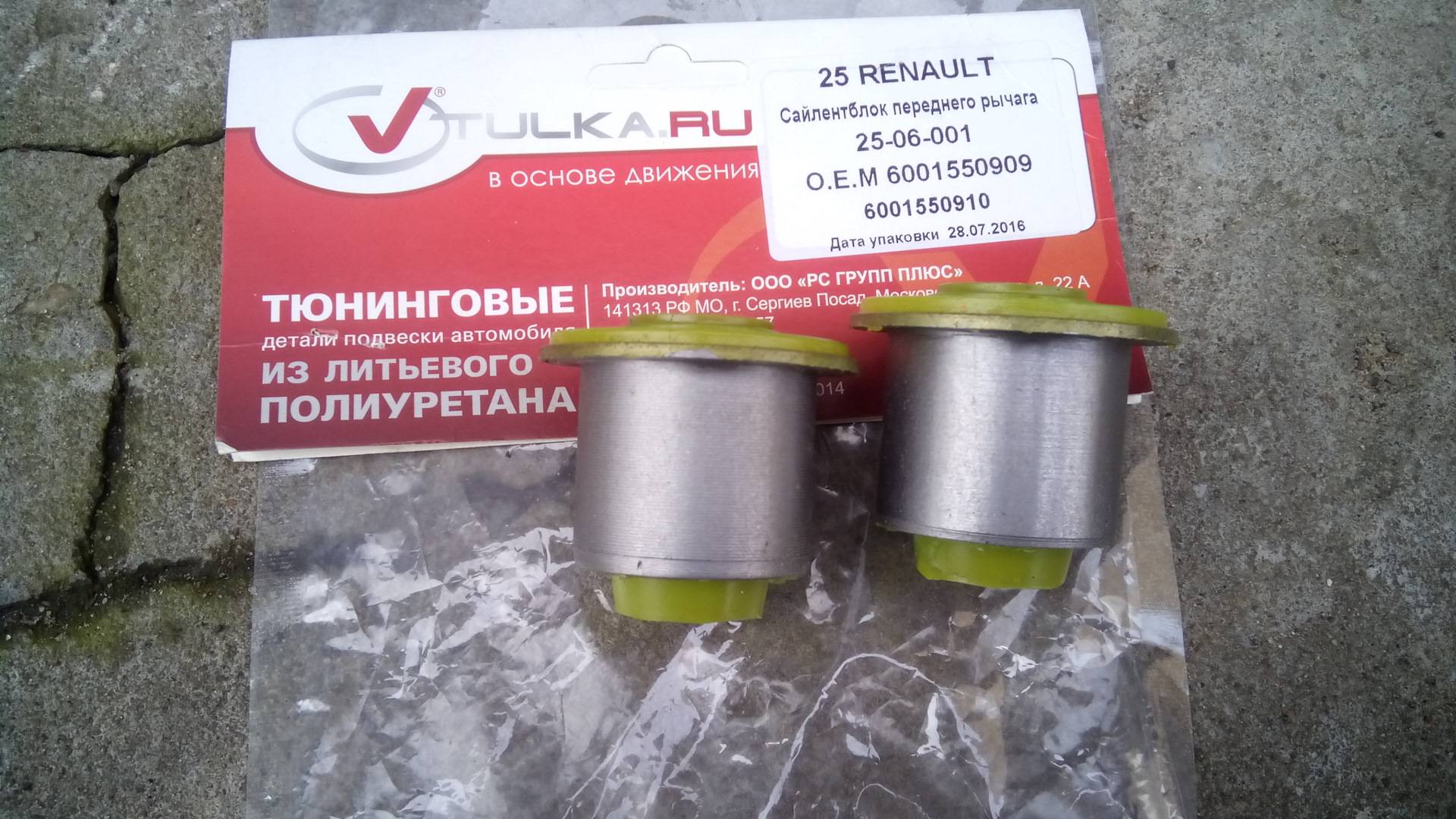

Чтобы осуществить правильный выбор долговечной детали для Renault Логан, необходимо руководствоваться качеством изготовления и известностью производителя. Существует много производителей, которые изготавливают резинометаллические соединения для автомобилей Рено всех типов, одной из них является компания lemforder. Запчасти компании lemforder устанавливаются непосредственно на заводе Рено при изготовлении автомобиля.
Также, чтобы найти необходимую деталь лучше воспользоваться оригинальным артикулом, который будет соответствовать вышеупомянутой фирме. Артикул можно разглядеть на боковой части детали, если данный номер был повреждён, его можно найти в электронном каталоге запчастей Рено, а также узнать, сколько стоят эти запчасти. Благодаря артикулу можно осуществить поиск и покупку абсолютно любой детали вашего Рено Logan.
Чтобы осуществить работу по замене сайлентблоков рычагов, а также задней балки на Рено Логан, необходимо обладать специальным набором инструмента, а также съемником для перепрессовки нужных деталей.
- Автомобильный подъемник, так как в данном случае домкратом обойтись невозможно.
- Съемник для выполнения работ по замене вышеупомянутых деталей.
- Набор накидных ключей размером от 10 до 32 миллиметров.
- Комплект торцевых головок, оборудованных трещоткой и длинным воротком.
- Густая смазка, а также набор ветоши для очистки полостей установки.
- Молоток, весом 1 килограмм или небольшая кувалда.
В дополнение к инструменту, чтобы произвести самостоятельный ремонт и замену подвески Renault Logan, вам необходимо будет пригласить своего друга в качестве помощника, так как дополнительная пара рук не будет лишней в данном процессе.
Для того, чтобы осуществить замену резинометаллических деталей на Renault Logan своими руками, необходимо демонтировать рычаги подвески. Чтобы это сделать правильно и не навредить конструкции автомобиля, читайте следующие инструкции.
- Установите ваш Renault Logan на подъемник, после чего демонтируйте колеса.
- С помощью набора торцевых головок и накидных ключей, открутите болт крепления шаровой опоры к поворотному кулаку Логан.
- Рычаг удерживается двумя болтами на подрамнике. Для удобного и правильного демонтажа рычага необходимо открутить эти элементы, тем самым рычаг окажется у вас в руках.
- Чтобы произвести замену детали Renault Logan, необходимо установить съемник в специальные пазы и произвести демонтаж отработанных элементов.
- Тщательно очистите полость установки и произведите смазку тонким слоем, после чего произведите монтаж новых деталей.
При замене новых резинометаллических элементов Renault Logan необходимо учитывать расстояние между кронштейнами крепления рычага, иначе установить обслуживаемую деталь будет невозможно.
Для этого лучше произвести замеры заранее, и вы будете знать, сколько допуска оставить для зазора.
Если все размеры правильно соблюдены, можете производить монтаж всей конструкции
Внимание! После установки рычага на Логан не крепите его к шаровой опоре, расположите его в одной плоскости с балкой, после чего произведите затяжку двух болтов, только после этого можно собирать всю подвеску
Чтобы поменять вышеупомянутые детали, вам необходимо иметь небольшой опыт в подобной работе.
Чтобы обслужить заднюю балку своими руками и заменить на ней сайлентблоки, необходимо демонтировать всю конструкцию целиком. Конечно, если вы обладаете специальным инструментом, данную процедуру можно выполнить без демонтажа конструкции.
- Установите автомобиль на подъемник, после чего снимите задние колеса.
- Ослабьте болты крепления амортизаторов и демонтируйте пружины.
- После того, как вы сняли пружину, необходимо завернуть болты крепления нижней части амортизаторов к балке.
Таким образом, задняя конструкция останется висеть на амортизаторах, и нам будет удобно производить ремонт.
- Открутите два болта передней части задней балки, после чего установите опорную стойку под центральную её часть.
- Установите инструмент в специальные места и произведите демонтаж старой детали.
- Тщательно очистите поверхность полости установки, после чего запрессуйте новую деталь с помощью мини пресса.
- Установите крепления задней балки на свои места, но не затягивайте болты.
- Открутите болты крепления амортизаторов, после чего установите заднюю балку в одну линию с днищем автомобиля, только после этого производите затяжку болтов крепления балки.
Это обязательная процедура необходима для предотвращения преждевременного выхода из строя новых деталей.
- Установите задние пружины и закрепите амортизаторы на своих местах.
Задняя подвеска. Описание конструкции
Элементы задней подвески:
1 – кронштейн крепления рычага балки к кузову;
2 – балка;
3 – кронштейн рычага;
4 – рычаг балки;
5 – амортизатор;
6 – буфер хода сжатия;
7 – подушки и шайбы верхнего крепления амортизатора к кузову;
8 – болт крепления амортизатора к рычагу;
9 – нижняя прокладка пружины;
10 – пружина;
11 – верхняя прокладка пружины;
12 – тормозной механизм заднего колеса;
13 – цапфа заднего колеса;
14 – барабан тормозного механизма в сборе с подшипником заднего колеса;
15 – колпачок;
16 – гайка подшипника колеса;
17 – сайлент-блок рычага балки;
18 – болт и гайка крепления рычага балки к кронштейну
Задняя подвеска:
1 – барабан тормозного механизма;
2 – амортизатор;
3 – пружина;
4 – балка задней подвески;
5 – кронштейн крепления рычага балки к кузову
Задняя подвеска полунезависимая c упругой балкой, пружинная с телескопическими газонаполненными амортизаторами двухстороннего действия.
К балке и рычагам приварены кронштейны для опоры пружин.
В средней части на стабилизаторе установлена резиновая подушка
Для повышения поперечной устойчивости и уменьшения углов крена внутри балки установлен стабилизатор поперечной устойчивости, концы которого приварены к усилителям рычагов. Стабилизатор представляет собой трубу – по краям круглого сечения, а в средней части овального.
Через внутреннюю обойму сайлент-блока проходит болт 2, соединяющий рычаг с кронштейном кузова. Кронштейн крепится к кузову тремя болтами 1
К рычагам подвески приварены фланцы для крепления осей задних колес и щитов тормозных механизмов. Спереди рычаги снабжены приварными втулками с запрессованными в них сайлент-блоками.
Наружная обойма сайлент-блока – пластмассовая, а внутренняя – металлическая. Резиновый массив сайлент-блока, привулканизированный к обоймам, в сечении несимметричен. Поэтому при запрессовке сайлент-блока в рычаг его необходимо строго ориентировать.
Пружина задней подвески:
1 – верхняя прокладка;
2 – пружина;
3 – нижняя прокладка
Упругими элементами подвески являются винтовые пружины. Пружина опирается через резиновые прокладки: снизу – на кронштейн рычага и сверху – на опору, приваренную к лонжерону кузова. Нижний виток пружины имеет меньший диаметр.
Пружины задней подвески по жесткости делятся на классы. Класс пружины маркируется краской. С правой и с левой сторон автомобиля должны устанавливаться пружины одного класса. При замене рекомендуется устанавливать пружины такого же класса, какие были установлены на автомобиле. В нижнюю проушину амортизатора запрессован резинометаллический шарнир, через центральную втулку которого проходит болт, крепящий амортизатор к рычагу подвески.
Амортизатор задней подвески:
1 – гайка крепления штока;
2 – шайба;
3 – подушка штока;
4 – распорная втулка;
5 – буфер хода сжатия;
6 – чехол;
7 – защитный колпак;
8 – амортизатор
Шток амортизатора крепится к кузову через две резиновые подушки (одна – снизу опоры, другая – сверху) и две металлические шайбы. Между подушками на штоке амортизатора установлена распорная втулка, не позволяющая подушкам сильно деформироваться при затягивании гайки штока. На штоке амортизатора установлен буфер хода сжатия, к которому крепится чехол.
Узел подшипника заднего колеса:
1 – цапфа;
2 – барабан тормозного механизма;
3 – подшипник заднего колеса;
4 – стопорное кольцо подшипника;
5 – гайка подшипника;
6 – колпачок
Подшипники задних колес двухрядные роликовые. Роль ступицы заднего колеса выполняет тормозной барабан, в отверстии которого с натягом установлено наружное кольцо подшипника. Внутренние кольца подшипника установлены на цапфе (оси) заднего колеса – с небольшим зазором. В барабане подшипник фиксируется стопор- ным кольцом. В процессе эксплуатации подшипник не требует пополнения смазки.
Цапфа заднего колеса крепится четырьмя болтами через щит тормозного механизма к фланцу балки задней подвески
Углы установки задних колес заданы конструктивно геометрией балки и в эксплуатации не подлежат регулировке. Углы можно лишь проверить на специальном стенде и сравнить с контрольными значениями (угол развала –0°51’±15’, схождение колес +0°44’±15’). В том случае, если значения углов установки задних колес не соответствуют контрольным значениям, необходимо проверить состояние элементов задней подвески.
Видео по теме “Задняя подвеска Рено Логан, Сандеро”
Замена сайлентблоков задней балки на Рено Логан, Сандеро, Ларгус, Логан2, Дастер 2×4
Рено Логан стук задней подвески.
https://youtube.com/watch?v=VDDfubSsv1E
Удаление стука в задней подвеске Renault Logan mcv (часть 1)
Подготовка к замене: что потребуется
Качественная и размеренная подготовка к ремонту – это уже полдела в вопросе замены такого узла, как сайлентблок. При самоличном участии в замене потребуется ряд инструментов и приспособлений. Мы собрали для вас полный набор необходимого инвентаря ниже:
- Домкрат – важнейший участник ремонта, без которого не обойдется ни одна работа с подвеской. Даже если вы установите авто над смотровой ямой, поднять задний колесный ряд все равно придется.
- Съемник нужного типа. Зависит от поколения, к которому относится ваш автомобиль.
- Набор рожковых или болтовых ключей в диапазоне от 10 до 32.
- Вороток, трещотка и торцовые головки – этот набор потребуется для того, чтобы снять труднодоступные крепежи.
- Ветошь, чтобы убрать смазку и выделяющиеся масла.
- Новая баночка смазки, которая нужна для увлажнения узла после обратной сборки.
- Небольшой ударный молоток (может потребоваться для отвинчивания заржавевших крепежей).
Если есть возможность, позовите друга на помощь. Ряд работ по замене, как вы сможете далее убедиться сами, удобнее и быстрее выполнить вдвоем. Например, это касается снятия балки. Вам необходимо открутить все крепежные элементы, а друг поможет удержать балку на весу. Безусловно, вы справитесь и в одиночку, но, как говорится, «одна пара рук – хорошо, а две – лучше».
Замена сайлентблоков балки Рено Логан
Переходим к процессу:
Установка
Важно установить его на Рено Логане правильно. Как это сделать:
- Усики сайлентблока должны прилегать к местам сварки. Можно заранее сделать метки, чтобы расположение совпало.
- Съемник для работы подойдет универсальный.
- Монтируем резинометаллический шарнир в съемнике, начинаем запрессовку.
- Запрессовав немного, с наружной стороны устанавливаем пустотелую чашку, поскольку сайлентблок Логан слегка выступает. Чашка не была использована сразу, чтобы запчасть встала ровнее.
- Устанавливаем шарнир до упора.
Сборка
Теперь переходим к заключительной стадии замены сайлентблока балки Logan:
Можно выполнить зачистку обеих плоскостей – непосредственно скобы, места, куда она встанет.
Болт вставлять требуется с внутренней стороны.
Еще один момент – гайку болта сайлента Логан можно наживить на болт, но не затягивать ее сразу же. Окончательный затяг будет выполняться уже на яме.
Теперь требуется установить остальные запчасти в последовательности, обратной снятию.
Вернув на место пружину и заднюю балку, требуется наживить на место три снятых до этого болта скобы
Важно выполнить затяжку правильно, поскольку развал-схождение в задней части Рено Логан отрегулировать не получится. Таким образом, если поставить деталь неправильно, задняя подвеска рискует сместиться.
Затяжку будет несложно выполнить, ориентируясь по старым следам, которые останутся видны.
После того как болты надежно закреплены, можно крепить обратно трос ручника Логан
Если он разболтался, допускается захомутать его обыкновенными хомутами из пластика.
Амортизатор желательно затягивать также, установив авто на яму.
Теперь процесс завершен.
