Снятие и установка маховика двигателя Рено Логан

Снятие и дефектовка маховика:

1. Перед началом работы снимите АКБ (смотрите статью как снять коробку передач) с автомобиля, слейте из коробки передач масло и снимите стартер.

2. Произведите снятие коробки передач и разборку сцепления.

3. Теперь, когда добрались до маховика, открутите крепящие его шесть болтов. Но для этого обратно поставьте один болт крепления коробки передач и вставьте одной рукой отвёртку в зубья маховика, чтобы он не прокручивался в процессе откручивания болтов.

4. Придерживая одной рукой маховик, – другой снимите с финальным болтом стопорную пластину болтов.

5. Теперь аккуратно с фланца коленчатого вала снимите маховик.

6. Далее можно приступить к осмотру (дефектовки) маховика и первым делом осмотрите зубья стального диска. Если они имеют грубые риски и прочие повреждения, тогда следует маховик заменить новым.

7. Если с ободом зубьев всё в порядке, то переключите взгляд на прилегающую поверхность ведомого диска, она не должна иметь глубокие ссадины и прочие дефекты.

8. Также подобную дефектовку проведите с обратной стороны ведомого диска, а точнее смотрите на прилегающую часто – фланец коленчатого вала.

Если в 7 или 8 пунктах просматриваются подобные искажения, то маховик необходимо заменить новым или отремонтировать – прошлифовать на специальном оборудовании в автомастерской.

9. Чтобы произвести точную проверку или ремонт ведомого диска сцепления, – отправляйтесь с ним в автомобильную мастерскую, где имеется требуемое оборудование. Действия и рекомендации по ремонту маховика:

• Дефектовка прилегающей поверхности диска сцепления (3) не должно быть больше 0,06 мм.

Не параллельность верхней поверхности прилегания ведомого диска и нижней (2) для крепления сцепления не должна быть более 0,1 мм.

На плоскостях диска сцепления (1 и 3) биение не должно быть больше чем 0,1 мм.

При прочистке поверхности маховика (3) от ссадин и рисок следует знать, что максимально можно снять слой металла не больше 1 мм.

Одновременно со стороной (3) следует прошлифовать и поверхность (2). Для этого между ними соблюдайте ступень с высотой 0,5±0,1 мм. При проточке соблюдайте параллельность прилегающих поверхностей (1 и 3).

10. Как с прочисткой поверхности маховика закончите, приступайте к его обратной установке. Первым делом обезжирьте болты и резьбовые отверстия под них, а после чего на их резьбу нанесите герметик. Монтируйте деталь обратно в порядке снятия, только совместите правильно отверстия на фланце коленчатого вала и маховике (они расположены асимметрично).

Как поменять маховик простой и двухмассовый

Поменять маховик на своем автомобиле можно и своими руками. Ничего опасного и сложного в этой процедуре нет, если знать основные тонкости проведения манипуляции. Необходимость замены, как правило, возникает со временем, когда из-за значительного пробега машины ухудшается работа сцепления.

Зуб — венец — маховик

Зубья венцов маховика в результате износа не должны иметь длину менее 15 мм в ЗИС-120 и 7 мм в ГАЗ-51. При длине зубьев менее 18 мм допускается перепрессовка венца обратной стороной. Зубчатый венец перед напрессовкой нагревается до 400 С и напрессовывается на маховик с обеспечением натяга в пределах 0 30 — 0 97 мм в ЗИС-120 и 0 39 — 0 64 мм. Забоины, заусенцы и отломы не более двух зубьев ( не расположенных рядом) зачищаются личным напильником.

Если зубья шестерни упрутся в зубья венца маховика, то барабан 14, продолжая перемещать поводок 15, повернет шестерню по резьбе, и зацепление будет достигнуто.

Если зубья шестерни упираются в зубья венца маховика, якорь реле продолжает двигаться вследствие сжатия буферной пружины 6 и замыкает силовые контакты тягового реле. Якорь электродвигателя с приводом поворачиваются и шестерня привода под действием буферной пружины входит в зацепление, когда ее зуб устанавливается против впадины зубчатого венца маховика. Использование дополнительной силы в шлицевом сопряжении вала и направляющей втулки ведущей обоймы муфты для перемещения шестерни позволяет уменьшить тяговое усилие и ход якоря электромагнита, размеры и массу тягового реле.

Однако возможны случаи, когда зуб шестерни стартера упрется в зуб венца маховика.

Нарушена регулировка момента включения шестерни привода, стартер установлен с перекосом, забоины на торцах зубьев венца маховика.

Привод стартера и муфта свободного хода.

Если при включении стартера его якорь вращается с большой частотой, но шестерня не сцепляется с зубчатым венцом маховика, то нужно проверить и зачистить зубья венца маховика напильником или отрегулировать ход шестерни привода стартера в последовательности, указанной в инструкции завода-изготовителя.

Отсутствие передачи вращения на коленчатый вал при нормальной частоте вращения якоря стартера указывает на пробуксовку роликовой муфты свободного хода вследствие износа ее деталей или поломку зубьев венца маховика двигателя.

Некоторые модели автомобилей, как известно, не оснащены устройством, предотвращающим ошибочное включение стартера при работающем двигателе. Эксплуатация такой машины связана с постоянным риском поломки зубьев венца маховика и стартера. Предлагаемое устройство защищает двигатель от возможной поломки и, кроме этого, указывает водителю на непредвиденную остановку двигателя.

Винтовые шлицы на валу стартера, через которые передается вращение с вала якоря на муфту свободного хода, способствуют сдвигу шестерни 17 стартера до упора в ограничительную шайбу 18, обеспечивая полное зацепление зубьев шестерни 17 и зубчатого венца маховика. Для облегчения включения стартера на зубьях шестерни 17 сделаны скосы. Однако возможны случаи, когда зуб шестерни стартера упрется в зуб венца маховика. Тогда вилка 21 продолжает перемещать поводковую муфту 14, расположенную между пружинами 13 и 75, за счет сжатия пружины 15, что позволяет контактной пластине 26 замкнуть контакты 1 и включить стартер.

Блок-схема измерителя мощности ИМД-2М.

Если такого отверстия нет, его изготавливают с условием правильной установки датчика. При вращении маховика в индуктивном датчике возбуждаются синусоидальные импульсы тока. Частота импульсов равняется частоте вращения коленчатого вала в секунду, умноженной на число зубьев венца маховика. Импульсы подаются в формирующее устройство, где они усиливаются, преобразуются из синусоидальных в прямоугольные и передаются в блок вычисления и управления.

Продолжительность одного пуска должна быть не более 20 с. Рекомендуется повторить пуск, если двигатель не начнет устойчиво заботать после 20 с. Пе -) ед повторным пуском сле-хует выждать 1 — 2 мин, чтобы окончательно остановился якорь стартера с шестерней, так как могут сломаться зубья венца маховика и шестерни стартера. После пуска двигателя необходимо проверить его работу на всех режимах. Двигатель, который работал с большой нагрузкой, нельзя останавливать сразу, он должен поработать приблизительно 2 мин на малой частоте вращения коленчатого вала при холостом ходе двигателя, и только после этого можно выключить зажигание.

Важные моменты

Работа со сцеплением на Логане требует специальных знаний! Часто автолюбители совершают грубые ошибки, после которых приходится проводить уже более обширный ремонт по высокой цене, с заменой других узлов и элементов. Кроме того, визуально не всегда удаётся определить состояние механизмов.

Прежде чем приступить к работе, обязательно нанесите тугоплавкую смазку на пазы диска. Используйте профессиональную оправку, с помощью которой легко устанавливать ведомый диск в корзине. Правильным считают такое положение, когда выступ оказывается на стороне демпферов. Ведущий диск после этого ставится на штифты, потом заворачивается крепёжными болтами. Последние закручиваются равномерно.

Менять сцепление со следами масла нет смысла

Дилетанты совершают ошибку, не обращают на это внимание. Поэтому через некоторое время они вынуждены снова разбирать КПП

А надо было изначально найти источник загрязнения и устранить его. Масло попадает на сцепление из двух агрегатов: мотора и коробки передач.

Ещё одна распространённая ошибка, которую совершают автолюбители при самостоятельной замене — не проводят дополнительные проверки

Важно проконтролировать все точки крепления двигателя и коробки. Если они ослаблены, сцепление не стоит трогать — ведь при разрушении резиновых втулок ощущается та же тряска с места

Этот признак ошибочно принимают за рывки муфты.

Нельзя после установки вилки поворачивать её в вертикальной плоскости, так как она не имеет дополнительных фиксаторов и может легко выйти из зацепления с пазами.

Взаимозаменяемость маховиков обычных, двухмассовых и облегченных

Поскольку новый двухмассовый маховик стоит очень дорого, для большинства владельцев авто, укомплектованных этими модификациями, актуален вопрос взаимозаменяемости этого узла сцепления и ДВС. Основными нюансами являются:

• после установки цельнометаллического маховика вместо демпферного снизится, как комфортность эксплуатации, так и ресурс ШРУСов, редуктора, КПП, сцепления в целом;
• при замене традиционного маховика на облегченный дискомфорта значительно меньше, но в идеале требуется перестройка всего двигателя под новый эксплуатационный режим.

Рис. 19 Замена обычного маховика облегченным

Таким образом, классический цельнометаллический маховик больше подходит для бензиновых авто, имеет простейшую конструкцию, обладает высоким эксплуатационным ресурсом. Облегченный маховик применяется для тюнинга ДВС ограниченным числом водителей, двухмассовые модификации по умолчанию устанавливают на дизельные машины еще на заводе.

Как выполнить регулировку троса?

Как снять и установить новый стартер

Одним из популярных моторов, устанавливаемых на линейку моделей компании Рено, является восьмиклапанный мотор объемом 1.4 и 1.6 литров (K7J, K7M) . Именно на его примере и следует показать, как производится замена стартёра Рено Логан.

Перед началом следует скинуть минусовую клемму с аккумуляторной батареи.

Далее потребуется приподнять машину с помощью подъёмника. Если такое оборудование отсутствует, можно отогнать авто на эстакаду или яму.

Непосредственно снятие стартера Рено Логан начинается с поиска места его крепления к коробке передач и задней части двигателя. Стартер на Рено Логан находится возле маховика мотора. Соединяются детали тремя болтами.

Перед откручиванием стартера от коробки стоит снять управляющий и силовой плюсовой провода. Первый крепится гайкой на 8, второй на 10. Перед откручиванием гайки зачищаем резьбовую часть щёткой. Эти детали убираются в сторону, и освобождается больше пространства для работы.

Чтобы снять стартер на Рено Логан, снять придётся и перегородку, усиливающую пластиковый впускной коллектор.

Освободив пространство, занятое планкой, будет удобно заниматься непосредственно снятием стартера. Закреплена планка с помощью гайки на 16 и болта, зафиксирована на блоке.

Снимать старый стартер Логан удобнее сверху, потому что там проще найти доступ к болтам крепления. Машину опускаем на колёса и начинаем откручивать болты.

Для наилучшего доступа стоит отвести в сторону рычаг переключения.

Как было отмечено ранее, крепление стартера идёт на трёх болтах. Два из них располагаются один под одним, а третий элемент крепежа находится немного в стороне двигателя. Третий болт откручивается в первую очередь.

Зачастую для крепления стартера Рено Логан используются болты на 13. Перед откручиванием стартера можно снять кулису коробки от рычага. Для этого достаточно ослабить гайку и стянуть трубу.

Рычаг отводится в сторону, и перед владельцем или мастером откроется доступ к элементам крепления стартера.

При обратной сборке не спутайте отверстия. Можно заранее наживить болт.

Как только крепёж снят, можно демонтировать старый стартер. Многие автовладельцы переживают, что при снятых болтах стартер не сможет держаться и упадёт. Это не так, потому что деталь удерживается на месте при помощи втулки.

Для снятия стартера его придётся хорошенько раскачать по сторонам

Здесь важно не переборщить, потому что втулка расположена на коробке и после снятия стартера должна оставаться на своём месте

Установка нового стартера проводится в обратной последовательности. Даже опытные автовладельцы могут столкнуться с проблемой наживления стартера на втулку. Связана она с возникновением хода детали. Здесь лучше воспользоваться помощью второго человека.

Ещё кое-что полезное для Вас:

• Замена ремня генератора Рено Логан
• Замена термостата Рено Логан
• Причины по которым не заводится двигатель Рено Логан

При наживлении элементов крепежа первым идёт болт, расположенный самым верхним.

Оставшиеся два можно насаживать в любом порядке, не забывая вращать стартер для выбора люфта.

Другие материалы раздела

БЕНЗИНОВЫЕ ДВИГАТЕЛИ: 1.4 Л (K4J), 1.6 Л (К4М) И2.0 Л (F4R) ТУРБОДИЗЕЛЬ 1.5 Л (К9К)

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ АВТОМОБИЛЕЙ

Подкапотное пространство

ПАСПОРТНЫЕ ДАННЫЕ

КЛЮЧИ АВТОМОБИЛЯ

ПАНЕЛЬ ПРИБОРОВ

КОМБИНАЦИЯ ПРИБОРОВ

БОРТОВОЙ КОМПЬЮТЕР

ОТОПЛЕНИЕ (КОНДИЦИОНИРОВАНИЕ) И ВЕНТИЛЯЦИЯ САЛОНА

ГОЛОВНОЕ УСТРОЙСТВО АУДИОСИСТЕМЫ

РЕМНИ БЕЗОПАСНОСТИ

РЕГУЛИРОВКА ПОЛОЖЕНИЯ ПЕРЕДНИХ СИДЕНИЙ

ИСПОЛЬЗОВАНИЕ ДЕТСКИХ СИДЕНИЙ

РЕГУЛИРОВКА ПОЛОЖЕНИЯ РУЛЕВОГО КОЛЕСА

ОСВЕЩЕНИЕ САЛОНА

КАПОТ

АНТЕННА

ПРАВИЛА ТЕХНИКИ БЕЗОПАСНОСТИ И РЕКОМЕНДАЦИИ

ЗАПРАВКА АВТОМОБИЛЯ ТОПЛИВОМ

ПОЛЬЗОВАНИЕ ДОМКРАТОМ

ЭКСПЛУАТАЦИЯ БЕНЗИНОВОГО ДВИГАТЕЛЯ

ЗАМЕНА КОЛЕСА

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

РЕГЛАМЕНТ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ АВТОМОБИЛЯ

ЕЖЕДНЕВНОЕ ОБСЛУЖИВАНИЕ (ЕО)

ПРОВЕРКА УРОВНЯ И ДОЛИВКА МАСЛА В СИСТЕМУ СМАЗКИ

ПРОВЕРКА УРОВНЯ И ДОЛИВКА ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ

ДОЛИВКА ЖИДКОСТИ В БАЧОК ОМЫВАТЕЛЕЙ ВЕТРОВОГО СТЕКЛА ИФАР

ПРОВЕРКА ВНЕШНИХ ОСВЕТИТЕЛЬНЫХ ПРИБОРОВ

ДВИГАТЕЛЬ K4J, K4M, F4R, K9K

ПРОВЕРКА КОМПРЕССИИ В ЦИЛИНДРАХ ДВИГАТЕЛЯ

СНЯТИЕ И УСТАНОВКА БРЫЗГОВИКА И ЗАЩИТЫ КАРТЕРАДВИГАТЕЛЯ

ЗАМЕНА РЕМНЯ ПРИВОДА ВСПОМОГАТЕЛЬНЫХ АГРЕГАТОВДВИГАТЕЛЯ

ЗАМЕНА ОПОР ПОДВЕСКИ СИЛОВОГО АГРЕГАТА

ОЧИСТКА СИСТЕМЫ ВЕНТИЛЯЦИИ КАРТЕРА ДВИГАТЕЛЯ

УСТАНОВКА ПОРШНЯ ПЕРВОГО ЦИЛИНДРА В ПОЛОЖЕНИЕ ВМТ ТАКТАСЖАТИЯ

ЗАМЕНА РЕМНЯ ПРИВОДА ГАЗОРАСПРЕДЕЛИТЕЛЬНОГО МЕХАНИЗМАДВИГАТЕЛЯ И ЕГО РОЛИКОВ

СНЯТИЕ, ДЕФЕКТОВКА И УСТАНОВКА МАХОВИКА ДВИГАТЕЛЯ

ЗАМЕНА УПЛОТНЕНИЯ КРЫШКИ ГОЛОВКИ БЛОКА ЦИЛИНДРОВ

ЗАМЕНА ПРОКЛАДКИ ГОЛОВКИ БЛОКА ЦИЛИНДРОВ ДВИГАТЕЛЯ

ЗАМЕНА МАСЛОСЪЕМНЫХ КОЛПАЧКОВ ДВИГАТЕЛЯ

ЗАМЕНА САЛЬНИКА РАСПРЕДЕЛИТЕЛЬНОГО ВАЛА ДВИГАТЕЛЯ

ЗАМЕНА САЛЬНИКОВ КОЛЕНЧАТОГО ВАЛА ДВИГАТЕЛЯ

ЗАМЕНА ПРОКЛАДКИ МАСЛЯНОГО КАРТЕРА ДВИГАТЕЛЯ

СНЯТИЕ И УСТАНОВКА РАСПРЕДЕЛИТЕЛЬНЫХ ВАЛОВ ДВИГАТЕЛЯ

ПРОВЕРКА, ПРОМЫВКА И ЗАМЕНА ГИДРОКОМПЕНСАТОРОВ ЗАЗОРОВВ МЕХАНИЗМЕ ПРИВОДА КЛАПАНОВ ДВИГАТЕЛЯ

РАЗБОРКА, РЕМОНТ И СБОРКА ГОЛОВКИ БЛОКА ЦИЛИНДРОВДВИГАТЕЛЯ

ПРИТИРКА КЛАПАНОВ ДВИГАТЕЛЯ

СНЯТИЕ И УСТАНОВКА СИЛОВОГО АГРЕГАТА ДВИГАТЕЛЯ

СНЯТИЕ И УСТАНОВКА СИЛОВОГО АГРЕГАТА ДВИГАТЕЛЯ — ЧАСТЬ2

Это интересно: Снятие датчика абсолютного давления воздуха Рено Дастер

Как поменять венец маховика порядок действий

#1

По внешнему периметру маховика расположен зубчатый венец, при помощи которого стартер раскручивает коленвал двигателя при запуске. Модуль приводной шестерни не предусматривает перекрытие элементов зубчатой передачи, поэтому при износе кромки захода или поломке одного или нескольких зубьев венца, требуется замена неисправной детали на новую.

#2

Перед тем, как поменять венец маховика, требуется вымыть автомобиль, слить из двигателя охлаждающую жидкость и масло, демонтировать все навесное оборудование, радиатор и коробку перемены передач. После этого аккуратно извлечь двигатель из- под капота и установить на стенд или стол. Далее снимается сцепление и после этого отворачиваются болты и запрессовывается маховик.

#3

Когда разбирают современную машину, необходимо знать то, как проверить двухмассовый маховик. Эта дорогостоящая деталь не выдерживает экстремальных дорожных условий России и ремонту в гаражных условиях не подлежит. Сначала начинается скрип при запуске и остановке двигателя, потом появляется шум и вибрация при трогании и остановке автомобиля. При появлении стука движение становится опасным.

#4

При тюнинге, одним из элементов повышения приемистости является уменьшение массы вращающихся частей. Как облегчить маховик для снижения нагрузки на трансмиссию? Вопрос решается на токарном станке. Применяется специальная оправка. Металл снимается с одной установки, со всей поверхности. Предельное количество убранной массы не должно превышать 3 кг.

#5

Перед установкой на место нужно четко знать, как выглядит маховик. Прежде всего нужно убедиться в отсутствии трещин и забоин на поверхностях. Для замены венца его нагревают газовой горелкой или паяльной лампой и сбивают сильными ударами кувалды. Установка нового зубчатого венца также производится после предварительного нагрева до 700-800 градусов и запрессовывается легкими ударами молотка.

#6

Перед запрессовкой, проверяется параллельность посадочной и рабочей поверхностей маховика. При разбросе значений более 0, 01 мм, деталь подлежит выбраковке. Крепежные отверстия для болтов расположены по диаметру неравномерно. Поэтому при монтаже нет проблемы того, как правильно установить маховик на коленчатый вал двигателя. Контрольные метки установки зажигания и опережения впрыска топлива заданы конструктивно.

#7

Затяжка болтов производится при помощи специального динамометрического ключа способом «крест-накрест», после предварительной протяжки, усилием в соответствии с инструкцией по ремонту.

Снятие, замена, установка маховика Renault Logan 2004-2015 Бензин

Инструменты:

• Вороток под торцевую насадку
• Насадка на вороток 17 мм
• Динамометрический ключ
• Отвертка крестовая средняя

Детали и расходники:

• Маховик
• Болты крепления маховика
• Краска
• Кисть
• Маркер
• Анаэробный фиксатор резьбы (Loctite Frenetanch)

1. Снимаем коробку передач, следуя инструкциям этой статьи.

2. Снимаем сцепление, как описано здесь.

3. Любым удобным способом помечаем взаиморасположение маховика и коленчатого вала.

4. Выкручиваем болты крепления маховика. При этом нужно отверткой удерживать его от проворачивания.

5. Снимаем маховик.

6. На маховике необходимо осмотреть ободовые зубья на наличие повреждений. Если они были обнаружены, заменяем маховик новым.

7. Также нужно осмотреть поверхности прилегания маховика к ведомому диску сцепления и фланцу коленчатого вала на наличие глубоких рисок и задиров. Если таковые обнаружены — заменяем маховик.

8. Устанавливаем маховик в обратном снятию порядке.

Наносим анаэробный фиксатор резьбы типа Loctite Frenetanch или подобный ему на резьбу болтов крепления маховика.

Примечания:

Запрещено повторно использовать старые болты крепления маховика. Их обязательно нужно заменить новыми.

Болты крепления маховика равномерно затягиваются крест-накрест моментом 65 Нм.

В статье не хватает:

• Фото инструмента
• Фото деталей и расходников
• Качественных фото ремонта

Как меняют сцепление

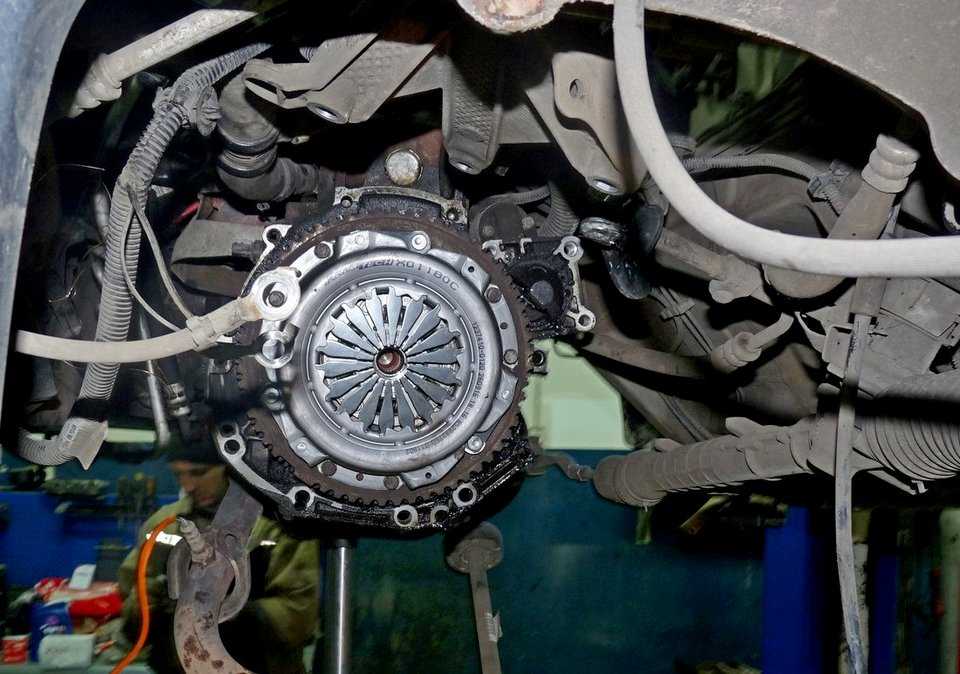

Муфту меняют без полного снятия КПП. Однако приходится демонтировать обе гранатки спереди и обвес, отключать всю проводку от датчиков. Под рукой должны быть пневматический шуруповёрт и оправка.

В процессе разборки деталей обязательно осматривают маховик. Если его состояние вызывает вопросы, нужны грамотный анализ, проверка на биение, задиры.

На Рено Логан стоит сухое сцепление с демпферной корзиной и одним диском. Узел рекомендуется менять только тем людям, которые разбираются в устройстве механизма и принципах его действия.

Вот какие инструменты понадобятся для работы:

• набор отвёрток;
• ключ на «11» или торцевая головка для шуруповёрта;
• оправка для центрирования диска.

Процедуру снятия узла начинают с установки машины на яму. КПП можно не снимать, но следует освободить коробку от опор и отсоединить её от двигателя. Маховик надо зафиксировать длинной отвёрткой — чтобы не вращался, когда откручиваются болты нажимного диска.

Дальше следует вытащить диск и корзину, тщательно осмотреть их. Любые трещины, в том числе и незначительные — это повод для срочного обновления всех элементов сцепления. Частично проводить замену сцепления Рено Логан не рекомендуется.

Повышенный шум может вызывать разрушенный подшипник сцепления. Это происходит в момент нажатия на педаль муфты. На Logan подшипник ставят в сборе на направляющей втулке. Он соединён с вилкой выключения через специальные цапфы, вставленные до упора.

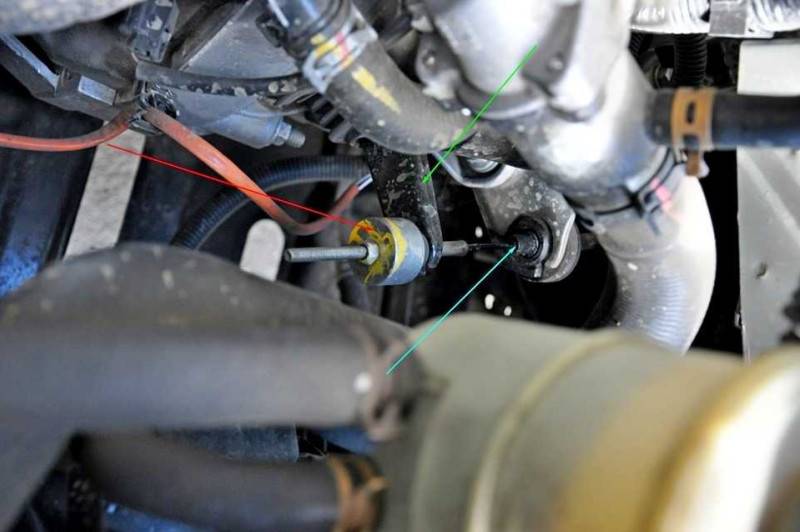

На завершающем этапе работы нужно выполнить регулировку троса сцепления. Настройка проводится под капотом — там специальный фиксирующий набалдашник, прямо на приводе. На открутить его и выставить такую длину элемента, чтобы педаль не была чересчур жёсткой или мягкой.

Порядок действий для задних дверей

Для ремонта потребуется стандартный набор инвентаря. Демонтаж обшивки проводится согласно инструкции:

1. Снимаются заглушки. Пластиковые накладки скрывают крепежные элементы.
2. Демонтируется евроручка, она закреплена двумя винтами.
3. Удаляются фиксаторы. Отключается проводка, идущая к стеклоподъемникам, замку, колонкам.
4. Отщелкиваются клипсы, вынимается панель.
5. Проводится демонтаж динамика. Для этого откручиваются четыре винта, проводится отсоединение проводов.

Обшивка снимается вместе с панелью. Они скреплены скобами строительного степлера. Отсоединение крепежей позволит снять материал, а затем обтянуть деталь новой тканью.

Симптомы и причины неисправности

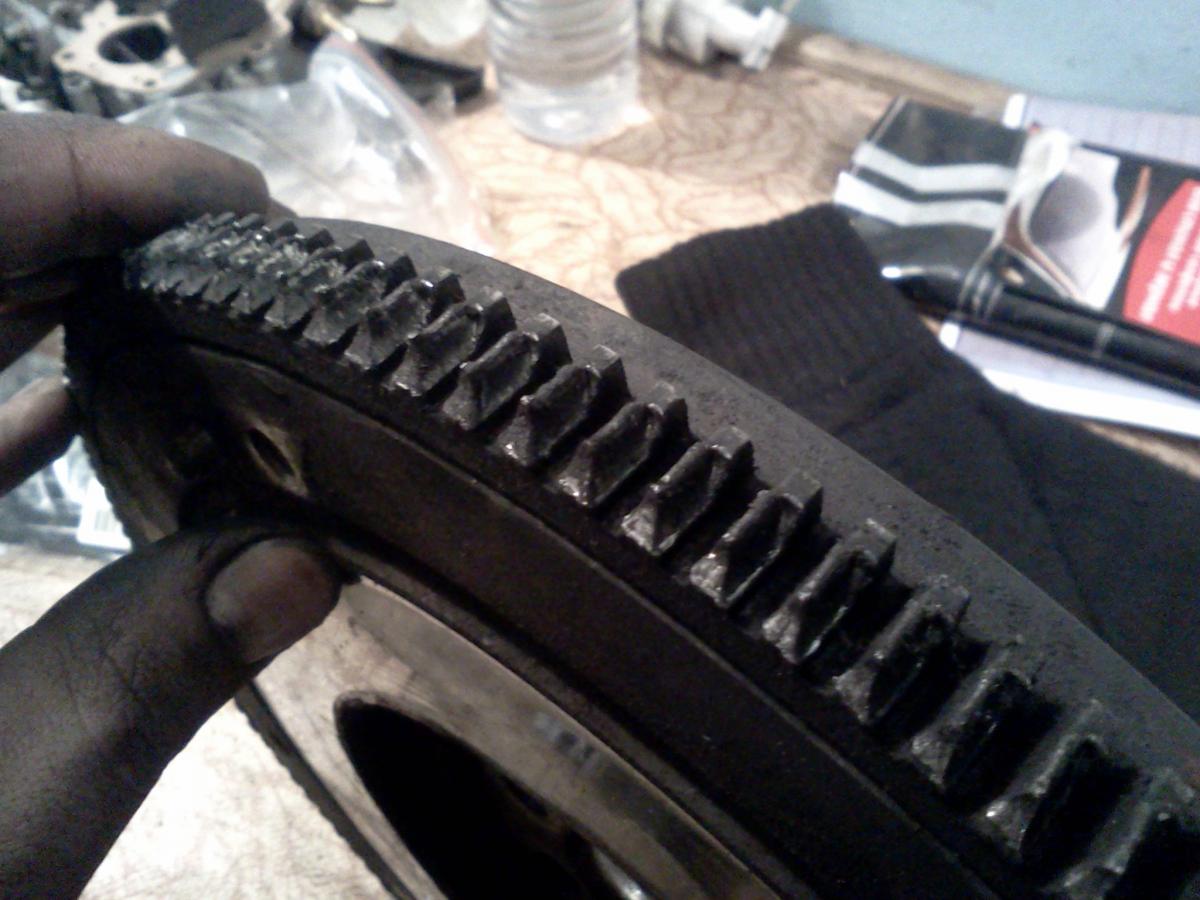

Из-за сложного доступа к маховику визуальный контроль этой шестерни редуктора зубчатой передачи затруднен, поэтому вспоминают про него владельцы авто при следующих симптомах:

• проблемы с запуском двигателя;
• рывки, скрежет и сторонние звуки в момент зацепления бендикса с маховиком.

Причинами, по которым происходит износ зубьев, являются:

• дефекты изготовления маховика – перегрев зубчатого обода при посадке приводит к отпуску стали, снижению прочности, увеличению пластичности конструкционного материала;
• непараллельность осей – передаточное число редуктора очень высокое, любое отклонение оси вала стартера от оси коленчатого вала приведет к выработке эвольвенты зуба с одной стороны;
• нарушение профиля зуба – со временем элементы передачи изнашиваются, в момент зацепления/расцепления шестеренок профиль срезается полностью;
• отсутствие смазки – в силу конструкционных особенностей передачи смазку нанести на бендикс и венец маховика невозможно физически.

В любом из указанных случаев рекомендуется замена венца маховика. В некоторых случаях бедикс может сточить лишь часть зуба с внешней стороны, поэтому достаточно поменять стороны венца.

Снятие, замена, установка маховика Renault Logan 2004-2015 Бензин

1. Снимаем коробку передач, следуя инструкциям этой статьи.

2. Снимаем сцепление, как описано здесь.

3. Любым удобным способом помечаем взаиморасположение маховика и коленчатого вала.

4. Выкручиваем болты крепления маховика. При этом нужно отверткой удерживать его от проворачивания.

5. Снимаем маховик.

6. На маховике необходимо осмотреть ободовые зубья на наличие повреждений. Если они были обнаружены, заменяем маховик новым.

7. Также нужно осмотреть поверхности прилегания маховика к ведомому диску сцепления и фланцу коленчатого вала на наличие глубоких рисок и задиров. Если таковые обнаружены — заменяем маховик.

8. Устанавливаем маховик в обратном снятию порядке.

Наносим анаэробный фиксатор резьбы типа Loctite Frenetanch или подобный ему на резьбу болтов крепления маховика.

Примечания:

Запрещено повторно использовать старые болты крепления маховика. Их обязательно нужно заменить новыми.

Болты крепления маховика равномерно затягиваются крест-накрест моментом 65 Нм.

Замена диска сцепления и его ресурс

Прежде чем приступить к работе следует знать некоторые конструктивные особенности.

Если это вам о чем-то говорит, и вы знаете устройство механизма и уверены в своих силах — пора приступать непосредственно к работе.

Необходимые инструменты

1. Ключ «на 11», а лучше, если это будет торцевая головка.
2. Отвертки – плоская и крестообразная.
3. Оправка для центрирования ведомого диска (подойдет та, что для переднеприводных ВАЗов)

Снимаем сцепление

Первым делом загоняем Логан на яму также можно заручиться помощью еще одного человека. Замена сцепления такое дело, что лишние руки точно не помешают. Прежде чем начинать еще раз проверьте наличие необходимых инструментов. Если все в порядке приступаем к работе:

• Первым делом следует снять коробку передач (если этого не сделать вы не сможете подобраться к маховику и самому сцеплению).
• Теперь удерживайте маховик отверткой, чтобы он не крутился, и одновременно откручивайте болты крепления нажимного диска. Натяжку болтов следует ослаблять равномерно, переходя, от одного к другому.
• Выкрутив, болты снимайте с маховика ведомый и нажимной диски сцепления, ведомый при этом следует придерживать. Когда все готово внимательно осмотрите детали. Трещины и сколы не допускаются. В случае если при визуально осмотре обнаружены какие-либо еще неполадки – меняйте ведомый и нажимной не задумываясь.
• Прежде чем установить новые детали убедитесь, что ведомый диск легко перемещается по шлицам первичного вала КПП. Неполадки или заедания следует тут же устранить либо, отрегулировав, ступицы диска, либо заменив дефектные детали.
• Далее, наносим на шлицы ведомого специальную тугоплавкую смазку.
• Теперь нам понадобиться оправка с ее помощью устанавливаем на место ведомый диск. Правильным положением будет то, при котором выступающая часть ступицы диска оказалась направленной в сторону пружины кожуха сцепления.
• После на центрирующие штифты устанавливайте нажимной диск и сразу можно ввернуть болты крепления. Затягиваем их, также поочередно переходя, от одного к другому.
• Теперь оправку можно снять и установить на место коробку передач. После останется только подключить тросик и отрегулировать его длину.

ПОДРОБНОСТИ: Mitsubishi Pajero Sport ремонт тормоза: замена колодок || Замена задних тормозных колодок на Mitsubishi Pajero Sport инструкция как поменять тормозные колодки своими руками Митсубиши Педжеро Спорт

Важный нюанс

Замена сцепления процесс все-таки достаточно трудоемкий, однако, бывает так, что в попытке сэкономить автолюбители обрекают себя на дополнительную работу. А дело все в том, что на первый взгляд может показаться, что одна из деталей сцепления исправна и может прослужить еще некоторое время.

Как правило, диск сцепления ходит порядка 150 тысяч километров пробега, но бывали случаи, где данная деталь отхаживала порядка 200 тысяч километров.

Как правило, замене подвергается весь комплект сцепления. Чтобы узнать, сколько стоит данный комплект, вам необходимо обратиться к дилеру в вашем регионе. Чтобы заменить комплект необходимо обладать специальным инструментом, с помощью которого можно произвести данную работу профессионально.

1. Установите ваш автомобиль на подъемник и снимите передние колеса.
2. Демонтируйте аккумуляторную батарею, после чего отсоедините необходимые элементы, затрудняющие доступ к коробке переключения передач.
3. Открутите трос настолько, сколько это необходимо, после чего демонтируйте его.
4. Открутите в верхней части подушку крепления коробки переключения передач, а также все необходимые болты, крепящие данный узел к блоку двигателя.
5. Поднимите автомобиль, после чего разберите подвеску и снимите приводные валы, предварительно слив масло с коробки переключения передач.
6. Установите опорный элемент, такой как стойка, после чего приподнимите двигатель настолько, сколько это необходимо.
7. Открутите нижнее крепление КПП и остальные болты удерживающий весь узел.
8. Произведите демонтаж КПП и уберите ее в сторону.

Эту процедуру замены комплекта необходимо проводить вдвоем с напарником, так как вес коробки переключения передач составляет около 50 килограммов.

1. Открутите 6 болтов по кругу корзины, после чего демонтируйте комплект.

Подготовьте новый комплект сцепления, предварительно центруйте диск относительно маховика двигателя, после чего произведите крепеж 6-ти болтов, удерживающие этот комплект на маховике.

1. Замените выжимной подшипник из комплекта и произведите смазку направляющих вилки.

ПОДРОБНОСТИ: Замена помпы ВАЗ 2121 Нива своими руками

5.11.Замена цепи и шестерни привода масляного насоса

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2. Слейте масло из масляного картера двигателя (см. «Замена масла в двигателе и масляного фильтра» ).

3. Снимите ремень привода вспомогательных агрегатов (см. «Замена ремней привода вспомогательных агрегатов» ).

4. Снимите ремень привода газораспределительного механизма (см. «Замена ремня привода газораспределительного механизма и его натяжного ролика» ).

5. Снимите масляный картер (см. «Замена прокладки масляного картера» ).

6. Снимите шестерню коленчатого вала (см. «Замена сальников коленчатого вала» ).

7. Снимите направляющую указателя уровня масла (см. «Замена уплотнения направляющей указателя уровня масла» ).

8. Выверните шесть болтов и снимите переднюю крышку блока цилиндров.

9. Снимите масляный насос (см. «Снятие и установка масляного насоса» ).

11. …и шестерню привода масляного насоса.

12. Установите детали в порядке, обратном снятию.

предыдущая страница5.11.1. Особенности конструкции

следующая страница 5.11.3. Снятие и установка масляного насоса

В каких случаях рекомендуется обращаться на станцию технического обслуживания?

К сожалению, случается не только скрип, но и серьезные неполадки, среди которых наиболее неприятная и трудноустранимая – пробуксовка муфты, которая для этой модели не редкость. В такой ситуации также единственным выходом будет визит на СТОА. В среднем комплект сцепления обойдётся в 5 тыс. руб., плюс 1-2 тыс. руб. – оплата за установку.

Визита на станцию техобслуживания можно избежать, если правильно ухаживать за трансмиссией и придерживаться рекомендаций знатоков:

• По возможности не перенапрягайте сцепление. Старайтесь трогаться мягко при невысокой частоте вращения коленвала (следите за показаниями тахометра). В противном случае в силу естественной инерции будет иметь место проскальзывание с ускоренным износом.
• Не отпускайте педаль слишком медленно, словно на грузовике: не бойтесь – машина не заглохнет. На современных легковушках с синхронизатором установлены системы, не предполагающие, например, двойной выжим с перегазовкой. В общем, смело снимайте ногу с педали. То, что в советское время было полезным, теперь вредит, и лёгкое нажатие влечёт нежелательное проскальзывание и сокращение ресурса.
• Не буксируйте другие машины, двигаясь на подъём. Это особенно вредно на скользкой неровной дороге.
• Не держите сцепление в выжатом положении, а снимите ногу с педали, поставив рычаг на «нейтралку». Это нагружает коробку, зато щадит сцепление.

Таким образом, сколько прослужит сцепление и как часто оно будет беспокоить в ходе эксплуатации, зависит только от вас. Помните: любую неисправность легко устранять своевременно. И если не владеете соответствующими навыками – за дело лучше не беритесь, а доверьте ответственную миссию профессионалам.

Уже после первой зимы эксплуатации автомобиля я почувствовал, что педаль сцепления начала ходить не так легко, как это было изначально.При покупке педаль была почти невесомой, нажималась легко и плавно, чуть ли не пальцем. За 5 лет ситуация значительно ухудшилась, появился скрип, педаль стала отпускаться рывками, трогаться в пробках стало совершенно некомфортно. Особенно это усугублялось в жару.

None Вопрос износа сцепления я отбросил — весьма сомнительно, что за 80 тыс. км. в основном трассового пробега оно могло выйти из строя.

None

Снял и отмыл от старой смазки пластмассовую втулку, металлический штифт, пружину, заглушки. Нанес на детали новую смазку.

Вот такую. Mobil1 XHP 222 синяя. Очень рекомендую. Собрал педальный узел с новой смазкой.

Затем снял трос педали сцепления с вилки, и прошприцевал его моторным маслом.
