18. Замена задних сайлентблоков

Установка

Установку можно производить двумя способами, по меткам которые сделаны заранее и как рекомендует завод изготовитель. У задней балки сайлентблок в свое посадочное место устанавливается путем забивание его через оправку, а установка по меткам производится только по меткам, а между крепежным отверстием должно быть расстояние 1164 миллиметра. После того как новый элемент установлен устанавливается на место задняя балка.

Если требуется заменить сайлентблок переднего рычага Рено Дастер, то это сделать можно несколькими вариантами. Один из вариантов более легкий, так как там снимается только нижний рычаг, шаровая опора, и поперечный рычаг благодаря которому обеспечивается во время движение устойчивость автомобиля. Далее проделываются следующие действия:

1. У переднего сайлентблока отсоединяем прут крепления
2. Откручиваем гайки
3. Приподнимаем автомобиль и снимаем рычаги
4. Извлекаем старые сайлентблоки и устанавливаем новые

Внутренне расстояние между установленных элементов должно быть 146,5 миллиметров.

Чтобы снять передний рычаг Рено Дастер нужно:

1. Поддомкратить автомобиль
2. Открутить гайку, которая крепит его к кузову машины, и гайку крепления шаровой опоры
3. Вынуть из поворотного кулака палец шаровой

После этого можно производить замену нужно детали. Как правило, сам рычаг нужно менять в сборе, а если нужно поменять, например втулку переднего стабилизатора достаточно только снять крепления хомута втулки.

• Ошибка пежо 308 engine fault repair needed



• Как снять подлокотник рено сандеро



• Не работает блокировка задних дверей рено меган 2



• Неисправности рено сандеро степвей 2019 года



• Рено логан туго открывается дверь

Особенности задней подвески Duster

На машинах серии 2WD положение ступиц фиксированное, механизм настройки углов отсутствует, производитель рекомендует периодическую проверку параметра (при выходе значения из поля допуска балка или рычаги подлежат замене). Поперечная балка соединена с продольными рычагами контактной сваркой с дополнительными косынками, повышающими прочность конструкции. При движении по неровностям поперечная часть подвески скручивается, смягчая удары.

На автомобилях с полным приводом в задней подвеске предусмотрен болт с эксцентриковой головкой, изменяющий длину поперечного рычага и корректирующий угол схождения. При этом корректировка развала не предусмотрена, параметр задан геометрическими размерами штанг и подрамника. Перед началом регулировки из машины вынимаются посторонние грузы, а бак заполняется на 50% объема. Амортизаторы прокачиваются 2-3 последовательными нажатиями на задний, а затем на передний бамперы (усилие в пределах 40-50 кг).

Сайлентблоки задней подвески на Рено Дастер (4х4) установлены в сочленениях рычагов и подрамника, обеспечивая подвижность элементов. В процессе эксплуатации резина отслаивается от металлических втулок, что вызывает нарушение углов установки колес и появление посторонних шумов. Замена элементов осуществляется в условиях сервисного центра. Опытные владельцы могут произвести ремонт самостоятельно.

Виды демонтажа

В гаражах, ремонтных мастерских, станциях ТО или специализирующихся фирмах, применяют различные способы демонтажа:

• выбивание;
• высверливание;
• выпиливание;
• вырезание;
• выжигание;
• выпрессовка.

Первыми пятью способами пользуются там, где отсутствует ручной гидравлический пресс, тиски, съемники, также, если габариты или доступность узла к этому принуждают. Для удаления вышедшего из строя резинометаллического изделия этими способами нужны:

• VD-40 или аналог;
• зубило, молоток, наставки;
• сверла;
• дрель;
• шуруповерт;
• ножовка;
• болгарка;
• нож;
• сварочный аппарат;
• горелка.

Для демонтажа шарниров есть общие правила:

• перед разборкой обязательно впрыснуть VD-40 или керосин на зазоры и резьбы;
• выждать время, чтобы жидкость подействовала;
• не повреждать исправные элементы, не подлежащие замене.

Рассмотрим подробнее эти методы демонтажа.

Инструкция по замене своими руками

Владелец автомобиля может самостоятельно заменить шарниры в передней подвеске, которая унифицирована для машин с передним и полным приводом. Конструкция задней подвески и расположение сайлентблоков в ней зависят от типа трансмиссии. Для выполнения работ потребуется подъемник или гаражный бокс со смотровой ямой. После замены втулок необходимо проверить углы установки колес на стенде.

Передних рычагов

Для замены шарниров необходимо:

1. Установить автомобиль на ровную площадку и затянуть ручной тормоз (рекомендуется подложить под задние колеса упоры).
2. Ослабить затяжку болтов, приподнять кузов и снять колесо.
3. Смонтировать под порог предохранительную стойку.
4. Отвернуть гайку, расположенную на пальце шаровой опоры, удерживая элемент от проворачивания.
5. С помощью винтового съемника выдавить палец из посадочного отверстия в рычаге.
6. Открутить гайку на болте крепления заднего шарнира к подрамнику. Болт необходимо удерживать от проворачивания ключом.
7. Выбить болт, а затем по аналогичной методике выкрутить гайку крепления переднего сайлентблока.
8. Демонтировать рычаг.
9. Зажать деталь в тисках и извлечь поврежденный шарнир с помощью винтового съемника или оправки из трубы.
10. Очистить посадочное гнездо от грязи и следов коррозии, а затем установить на место новый сайлентблок. Деталь не должна болтаться в посадочном отверстии. При отсутствии натяга требуется поменять рычаг.
11. Установить на место рычаг и затянуть болты требуемым моментом. Поскольку в процессе эксплуатации детали вытягиваются и ржавеют, рекомендуется использовать новые крепежные элементы.
12. Проверить угол установки передних колес на стенде, при необходимости внести корректировки.

Задних рычагов

Для замены шарниров в рычагах задней подвески требуется демонтировать крепежные болты, которые повторно использовать не следует. Сайлентблоки вынимаются из монтажных отверстий с помощью оправки или винтового съемника. Перед началом разборки помечается взаимное положение элементов, новые шарниры ставятся в соответствии с имеющимися метками.

Замена шарнирных соединений задней балки

На кроссоверах Renault Duster с приводом на передние колеса сзади установлена торсионная балка, в которой предусмотрены сайлентблоки. Для замены деталей необходим съемник или оправка, изготовленная из стальной трубы подходящего диаметра. Для ускорения работы рекомендуется снять балку с автомобиля. При демонтаже балки необходимо разобрать задние тормозные механизмы и отсоединить трубки гидравлического привода и тросы стояночного механизма. После отсоединения амортизаторов балка откручивается от кузова и опускается с помощью гидравлической стойки на пол.

Краткий алгоритм действий:

1. Отметить положение изношенного шарнира в посадочном гнезде маркером или зубилом.
2. Зажать балку в слесарные тиски, а затем выбить сайлентблок оправкой или выдавить деталь винтовым съемником.
3. Произвести очистку монтажного гнезда от следов коррозии.
4. Установить новый шарнир, выставив положение корпуса в соответствии с метками.
5. Запрессовать шарнир с помощью оправки.
6. Заменить деталь на противоположной стороне балки.
7. Установить узел на автомобиль, соблюдая моменты затяжки резьбовых соединений (окончательная затяжка осуществляется на машине, установленной на полу гаражного бокса).
8. Подключить тросы и трубки гидравлической системы и произвести прокачку привода тормозных механизмов.

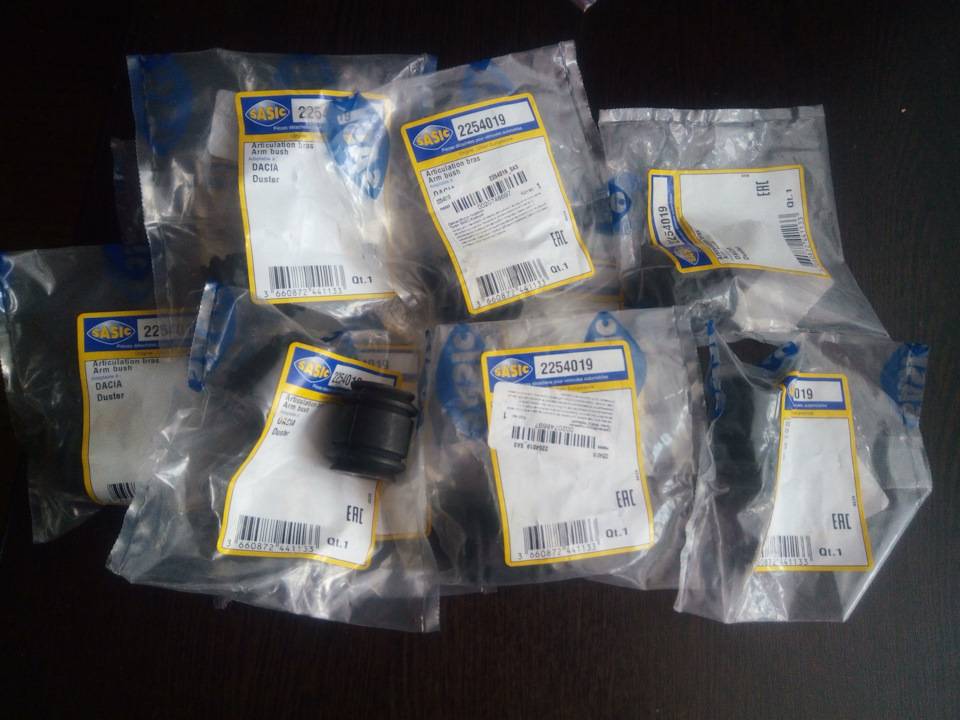

Какие сайлентблоки выбрать для Рено Дастер

На автомобилях используются детали, поставляемые компаниями Hutchinson или Sasic. Владелец может использовать как оригинальные запчасти (поставляются в упаковке с маркировкой Renault), так и выпущенные сторонними фирмами.

При подборе запасных элементов учитываются конструктивные особенности машины.

1. В передних рычагах используется 4 элемента, номер оригинальной детали – 545602788R. В качестве альтернативы могут использоваться сайлентблоки Sasic (артикул 2254015) или полиуретановые детали от компании “Точка опоры” (каталожный номер 13063209). Номера деталей не зависят от рабочего объема двигателя и типа привода.
2. В задней балке используются оригинальные детали 6001549988. Допускается использование аналогов от Lemforder (каталожный номер 3128501) или Moog (артикул RE-SB4191). Шарниры унифицированы с элементами, используемыми в задних подвесках легковых автомобилей Renault Logan и Sandero.
3. Для ремонта задней подвески на машинах с полным приводом потребуется приобрести 10 шарниров Sasic с каталожным номером 2254019. Дополнительно потребуются сайлентблоки 5511 07894R (2 шт.); допускаются аналоги RE0501R от компании VTR.

Признаки выхода из строя сайлентблоков

Уже после 50 тысяч километров нужно проводить диагностику подвески, чтобы оценить износ, и своевременно поменять резинометаллические втулки.

Чтобы осмотреть узел, нужно установить Duster на домкрат или заехать на смотровую яму, убрать загрязнения с крепящих узлов подвески и визуально оценить состояние сайлентблоков

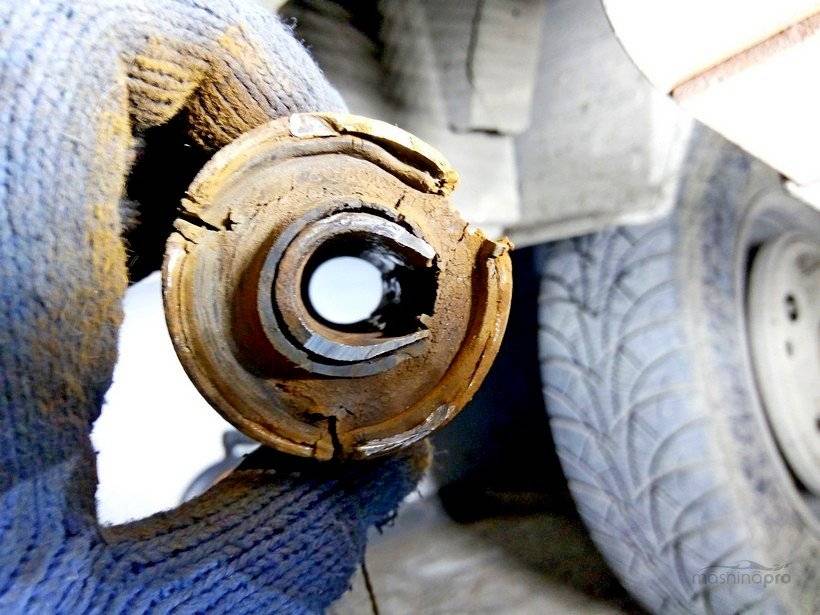

При осмотре обратитt внимание на целостность резиновой втулки, так как именно эта часть больше всего страдает от нагрузок – трещины и разрывов на поверхности быть не должно

Об износе резинометаллических втулок сигнализируют следующие проявления:

• Дастер уводит в сторону на прямых участках дороги или при нажатии педали тормоза.
• Протектор стерт больше с одной из сторон шины.
• Во время движения чувствуется вибрация.
• От подвески доносятся посторонние стучащие звуки или скрипы.
• В работе подвески чувствуется жесткость.

Несвоевременное техническое обслуживание и игнорирование необходимости замены шарниров ухудшит управляемость. При использовании Duster с неисправными сайлентами в местах их крепления появляются повреждения, протектор на шинах стирается быстрее. Затраты на устранение всех этих недостатков существенно превышают стоимость замены шарниров.

Чаще всего замена сайлентблоков вызвана:

1. Естественным износом детали.
2. Усыханием резиновой вставки, приводящей к потере функциональности всего элемента.
3. Воздействием химических веществ. Попадание масла или горючего негативно влияют на резину.
4. Неправильной установкой детали.

ГДЕ НАХОДЯТСЯ САЙЛЕНТБЛОКИ

САЙЛЕНТБЛОКИ ПЕРЕДНИХ РЫЧАГОВ

В передней подвеске сайлентблоки используются в рычагах, посредством их осуществляется подвижное и упругое соединение рычагов со ступицей колеса и с кузовом авто. Часто сайлентблоки используются и в месте соединения стабилизатора поперечной устойчивости с рычагом, если конструктивно это предусмотрено. Он также может применяться и в нижней части амортизационной стойки, где она крепиться к ступице.

В задней же подвеске сайлентблоки могут быть установлены на рычагах (продольных и поперечных), в месте крепления торсионной балки к кузову авто, в амортизаторах.

Вообще, количество и места установки этих резинотехнических элементов зависит от конструктивного исполнения ходовой части авто. Для примера рассмотрим места расположения сайлентблоков на автомобиле ВАЗ-2110. И начнем с передней подвески где эти шарниры используются:

• в поперечных рычагах (в месте их крепления к кузову);
• на концах стабилизатора поперечной устойчивости ( его крепление к поперечному рычагу);
• в амортизаторных стойках внизу (место крепления их к поперечному рычагу);
• в растяжке поперечного рычага (на обоих концах – в месте ее соединения с рычагом и с поперечиной);

Что такое сайлентблок?

Кузова и подвеска автомобиля при движении на скорости подвергается воздействию внешних сил, определяющих его положение в пространстве. Неровности дорожного покрытия, кочки, ухабы и ямы через колёса машины передаются в виде вибрации на кузовные элементы.

Сайлентблоки автомобиля необходимы для того чтобы нивелировать и гасить все колебания кузова транспортного средства. Первые модели автомобилей не оснащённые сайлентблоками трудно было назвать комфортабельными. Пассажиры и водитель ощущали все кочки и ямы буквально своей пятой точкой.

Именно поэтому в принципе качественно выполнить разборку сайлентблока и его ремонт невозможно. Он подлежит полноценной замене. Конечно, отечественные Кулибины научились его ремонтировать, но срок эксплуатации восстановленного элемента крайне мал.

Замена деформированного сайлентблока требует от водителя минимальных технических знаний и наличия специального инструмента. В ином случае лучше не рисковать и обратиться за помощью к профессионалам. Они смогут выполнить работы максимально качественно и в установленные сроки.

ПОЛИУРЕТАНОВЫЕ ИЛИ РЕЗИНОВЫЕ САЙЛЕНТБЛОКИ, КАКИЕ ЛУЧШЕ?

Если автомобиль имеет в подвеске резиновые втулки и сайлентблоки, которые можно заменить полиуретановыми деталями, то Вы только улучшите характеристики подвески и её работу. Полиуретановые сайлентблоки прослужат как минимум в 5 раз дольше, чем резиновые детали.

Полиуретановые сайлентблоки улучшают поведение автомобиля на дороге, снижая нежелательные деформации в подвеске и устраняя эффект “выжимания”, свойственный резиновым деталям. Это означает, что подвеска всегда работает в предусмотренном конструкторами режиме.

Если желаете улучшить управляемость — полиуретановые сайлентблоки это то, что нужно. Если спокойно перемещаетесь из одной точки в другую, то выбор в пользу обычных сайлентблоков.

Когда и зачем нужно менять сайлентблоки

Сайлентблок (другое название — резинометаллический шарнир) подвергается серьезным нагрузкам, принимая на себя и частично гася вибрации, передающиеся между элементами механизма.

В среднем сайлентблок подвески исправно служит 100 тыс. км, иногда до 150 тыс. км. Но проверку состояния детали необходимо проводить каждые 50 тыс. км. Зависит от качества изделия и его расположения. Например, замена сайлентблоков передней подвески обычно требуется при пробеге в 60-80 тыс. км.

Признаки высокого износа таковы:

• ухудшается управление;
• задерживается реакция механизма на поворот рулевого колеса;
• повышается вибрация в районе подвески;
• машину начинает водить из стороны в сторону на высоких скоростях;
• шины изнашиваются неравномерно;
• при осмотре выявляются отклонения в установке развал-схождения (если до этого все было установлено правильно).

При появлении первых признаков рекомендуется отправить машину на диагностику или осмотреть самостоятельно. Для этого требуется загнать авто на смотровую яму, очистить подвеску от загрязнений, осмотреть элементы на предмет повреждений. О необходимости замены говорят трещины и любые изъяны резиновой вставки, зазоры между составными детали. Если не поменять вовремя, проблема приведет не только к снижению управляемости и безопасности. В запущенном состоянии сайлентблок способен разрушить посадочное место крепления шарнира, а значит, потребуется заменить рычаг в сборе.

На износ влияет состояние дорожного полотна, манера вождения, особенности конкретной подвески. Например, на некоторых BMW замена нижних сайлентблоков при эксплуатации на неровных дорогах требуется уже через 20-30 тыс. км.

Рено Дастер. Замена сайлент-блока рычага балки задней подвески автомобиля 4х2

Рено Дастер. Замена сайлент-блока рычага балки задней подвески автомобиля 4х2

Сайлент-блок рычага меняем в случае разрывов или отслоения резины шарнира.

Работу выполняем на смотровой канаве или эстакаде. Ослабляем затяжку болтов крепления колеса со стороны демонтируемого сайлент-блока. Вывешиваем заднюю часть автомобиля и надежно фиксируем его на подставках заводского изготовления. Снимаем колесо. Демонтируем колодки тормозного механизма заднего колеса (см. Замена колодок тормозных механизмов задних колес). Выводим трос стояночного тормоза из проушины кронштейна балки. Замену сайлент-блока показываем на правом рычаге балки задней подвески. Устанавливаем регулируемый упор под правый рычаг балки. Отсоединяем нижнее крепление амортизатора от рычага балки (см. Снятие амортизатора). Отворачиваем гайку болта крепления рычага к кронштейну и три болта крепления кронштейна к кузову (см. Снятие балки задней подвески). Опускаем правую часть балки на регулируемом упоре до момента…

…пока топливный бак не перестанет мешать выходу болта крепления рычага.

При опускании балки необходимо следить за тем, чтобы шланги тормозных механизмов задних колес не были сильно натянуты. Вынув болт, снимаем кронштейн с рычага.

Значительную часть нагрузок сайлентблок рычага воспринимает вдоль оси автомобиля…

…поэтому в сечении резиновый массив сайлент-блока несимметричен.

Перед выпрессовкой сайлентблока пометьте ориентацию его элементов относительно рычага, с тем чтобы новый сайлент-блок запрессовать в том же положении. Выпрессовать сайлент-блок из рычага лучше всего специальным съемником.

Если съемника нет, можно облегчить снятие, распилив наружную обойму сайлент-блока.

Вставляем полотно ножовки по металлу в отверстие резинового массива сайлент-блока и распиливаем пластмассовую наружную обойму сайлентблока. Это позволит значительно уменьшить натяг сайлент-блока в отверстии рычага. После этого оправкой или отрезком трубы подходящего диаметра выбиваем сайлент-блок из рычага со стороны порога, прикладывая усилие к наружной обойме. Перед запрессовкой нового сайлентблока очищаем отверстие в рычаге. Вставляем сайлент-блок в отверстие рычага, сориентировав его по меткам.

Запрессовываем сайлент-блок в рычаг чашечным съемником, прикладывая усилие через оправку к наружной втулке сайлент-блока (для наглядности показываем на снятой балке). Замену сайлент-блока левого рычага проводим аналогично, за исключением операции по отворачиванию болтов крепления кронштейна рычага к кузову (отвернув гайку болта крепления левого рычага к кронштейну, вынимаем болт и выводим рычаг из проушины кронштейна). Установку рычагов балки задней подвески проводим в обратной последовательности. Гайки болтов крепления рычагов к кронштейнам окончательно затягиваем предписанным моментом в положении «автомобиль на колесах».

Категории товаров, которые вам могут быть интересны на основании статьи «Рено Дастер. Замена сайлент-блока рычага балки задней подвески автомобиля 4х2»:

Источник статьи: http://dustershop77.ru/kopilka-znanij/transmissiya-reno-daster/reno-daster.-zamena-sajlent-bloka-rychaga-balki-zadnej-podveski-avtomobilya-4h2.html

Как подобрать сайлентблок подходящего качества

Если вам интересно, как менять сайлентблоки, то важно изучить и процесс их выбора. Классический вариант — запчасть с резиновой втулкой

В последнее время, впрочем, появились запчасти, втулки которых выполнены из полиуретана.

Особенности полиуретановых изделий:

• более высокая стоимость по сравнению с резиновыми деталями;
• устойчивость к перепадам температур;
• устойчивость к морозам;
• эффективное рассеивание вибраций и шумов;
• долгий срок службы.

Качество и долговечность элементов не в последнюю очередь зависят подхода производителя. Не стоит доверять подозрительным и непроверенным маркам.

Замена сайлентблоков своими руками не представляет труда для человека, имеющего нужные навыки и набор инструментов. Главное — придерживаться правил замены. У процедуры есть ряд тонкостей

Важно правильно зажать новую деталь, отрегулировать развал-схождение после сборки подвески, установить угол наклона детали относительно задней балки. Также качество ремонта зависит от навыков мастера и наличия специального инструмента.

Если вы недостаточно хорошо знакомы с техникой авто или не имеете опыта, то лучше пойти в сервис – там гарантировано выполнят ремонт качественно

Любительское вмешательство наверняка приведёт к тому, что расходы на услуги мастеров впоследствии будут ещё более существенными.

Разборка

На примере Opel Zafia B будет описан метод замены сайлентблоков задней балки без полного снятия балки.

Ослабьте гайку крепления сайлентблока к кронштейну.
Открутите гайки крепления кронштейна к кузову автомобиля.
Вытащите болт крепления и сам сайлент. Не забудьте пометить, как располагался сайлентблок относительно кронштейна! Операции №1-3 следует проделать и со второй стороной.
Поднимите заднюю часть автомобиля домкратом и зафиксируйте на упорах. Балка должна немного опуститься, после чего у вас появится простор для выпрессовки.
Соберите съемник таким образом, как это показано на фото и видео. Суть выпрессовки в том, чтобы удерживанием болта с одной стороны и закручиванием гайки со второй стороны создать необходимое усилие для выхода сайлентблока из посадочного места. На видео мастер засверливает внешнюю обойму резинового демпфера, ослабляя тем самым внутреннее натяжение

Но обратите внимание, что внешняя обойма имеет утолщение, позволяющее аккуратно просверлить отверстие. В случае с большинством изделий у вас подобный трюк не получится.

Запрессовка и сборка

Тщательно очистите посадочное место в балке. Лучше всего применить металлический ершик для дрели, но подойдет и обычная щетка с металлическими волокнами. Перед запрессовкой обильно смажьте посадочное место моторным маслом либо другой консистентной смазкой. Поскольку резиновый демпфер находится в металлической оправке, то технические жидкости не причинят ему вреда и никак не повлияют на ресурс. Со стороны запрессовки рекомендуем снять небольшую фаску на внешней обойме – так деталь лучше зайдет в посадочное отверстие.

Для запрессовки подойдет все тот же съемник. В качестве оправки для запрессовки можно использовать обойму из-под старого сайлентблока. Если у вас нет подходящих оправок, то в качестве упора можно вырезать квадрат толщиной 3-4 мм. В таком случае в конце запрессовки резиновый демпфер упрется в упорную пластину. Чтобы запрессовать деталь заподлицо, под пластину нужно будет что-то подложить.

При необходимости соосность можно поправить, аккуратно ударяя по оправке с выступающей стороны молотком.

При установке кронштейна для поднятия и направления балки нужно будет направить балку в посадочное место вручную либо с использованием домкрата. Возможно, достаточно будет опустить кузов. В любом случае ориентироваться нужно по месту и сложившейся ситуации. Изначально все болты и гайки необходимо только наживить, затем закрутить болты крепления кронштейна. После чего можно опустить автомобиль на колеса и зажать болт крепления сайлентблока

Болт должен закручиваться, только когда автомобиль стоит под собственным весом на земле – это очень важно!

Замена сайлентблоков с полным снятием балки

Ниже на видео вы можете увидеть процесс замены сайлентблоков с полным снятием задней балки. Неудобство такого метода в том, что нужно отсоединять тормозной шланг, так как его длины не хватит для полного опускания балки. Разумеется, после замены необходимо будет заново залить тормозную жидкость и прокачать тормоза, что в одиночку сделать довольно сложно.

Licota ATC-2286

Набор съемников сайлентблоков снабжен оправками и чашками самых популярных размеров, которые отлично подходят для работы с деталями отечественного и зарубежного производства.

Перед использованием съемника нужно лишь выбрать оправку требуемого размера, установить ее на изымаемый элемент и путем вращения гайки выполнить демонтаж. С помощью набора весь процесс снятия сайлентблока выполняется быстро и легко.

Характеристики:

• Используется как для выпрессовки, так для запрессовки сайлентблоков.
• Внутренние оправки: 34, 36, 38 – 70, 72, 75, 80 мм.
• Наружные оправки: 44, 46, 48 – 80, 82, 85, 90 мм.
• Штифты: M10, M12, M14, M16, M18.
• Вид: универсальный съемник.
• Вес: 17 кг.

Читать также: Как пользоваться дисковой пилой видео

Плюсы:

• Обладает разными насадками, благодаря чему подходит для разных марок транспортных средств.
• Все детали легко собираются и разбираются.
• Возможность демонтажа и установки сайлентблоков.
• Удобный кейс для хранения всех деталей съемника.

Минусы:

• Сравнительно большой вес.
• Высокая стоимость.

Замена сайлентблоков Дастер

Замена сайлентблоков Дастер является достаточно несложной процедурой и сводится к тому, что необходимо выбить старые устройства и запрессовать на их месте новые. С этой процедурой может справится даже непрофессионал. Для работы понадобится использование эстакады, смотровой ямы или подъемника. Замена заднего сайлентблока переднего рычага Дастер требует использования специальных инструментов, а также некоторых базовых знаний по ремонту автомобиля. Самостоятельная замена сайлентблока на Дастер позволит сэкономить на обращении в специализированный сервисный центр.

Процесс замены сайлентблоков Дастер:

• Установить Рено Дастер на смотровую яму или эстакаду
• Со стороны требующего замены сайлентблока ослабить затяжку болтов крепления
• Вывесить заднюю часть авто и надежно его зафиксировать, после чего осуществить снятие колеса
• С тормозного механизма заднего колеса демонтировать колодки
• Трос стояночного тормоза вывести из проушины кронштейна балки
• Установить под соответствующий рычаг балки (правый или левый) регулируемый упор
• От рычага балки отсоединить нижнее крепление амортизатора
• Открутить гайку болта крепления к кронштейну рычага, а также болты крепления кронштейна к кузову (3 шт.)
• Опустить часть балки на упоре до момента, пока бак с топливом не перестанет мешать выводу болта крепления рычага
• В процессе опускания балки необходимо следить, чтобы на задних колесах шланги тормозных механизмов не сильно натягивались
• Снять кронштейн с рычага, вынув болт
• Чтобы новый сайлентблок на Дастер запрессовать в том же положении, необходимо сделать пометки с ориентацией его элементов относительно рычага
• Снять наружную обойму сайлентблока и выпрессовать его
• Очистить отверстие и запрессовать новый сайлентблок на Дастер, учитывая ранее проставленные метки (для работы потребуется чашечный съемник)
• Установка рычагов балки на Дастере проводится в обратной последовательности

Замену сайлентблоков Дастер рекомендуется производить при первых признаках неисправности. Чем дольше автомобиль ездит с неисправными сайлентблоками, тем больше сайлентблоки разбивают посадочные места рычагов, что может привести к необходимости замены всего рычага в сборе.

Сайлентблок Дастер купить можно во многих магазинах автозапчастей. Цена сайлентблока Рено Дастер составляет от 1 до 1,5 тыс. руб. на оригинальную деталь и в пределах тысячи за неоригинал.

Во время езды по неровным дорогам могут появиться неприятные стуки, это может говорить о том, что рычаги Рено Дастер требуют замены сайлентблоков. Если у автомобиля большой пробег, то на замену может потребоваться много времени.

Правильный выбор

Выбор делают после диагностики неисправности или при плановой замене. Необходимо понимать, какую роль деталь выполняет в подвеске. Её задача — гасить колебания, которые неизбежно возникают из-за неровностей на дороге.

Колебания при движении передаются на пружины подвески, где их частично гасят амортизаторы. Далее вибрация распространяется на раму через связующие узлы. Частично её гасят сайлентблоки благодаря наличию мягкого основания между втулками. Поэтому качество основания должно быть высокого уровня. Заводской вариант подвески комплектуется сайлентблоками на основе резины. Это проверенный материал, но есть и лучше — например, полиуретан.

Преимущества полиуретана:

1. Срок эксплуатации увеличен в 5 раз. Это позволяет через большие промежутки пробега делать замену и агрессивнее нагружать подвеску.
2. Повышенная термическая устойчивость. Полиуретан хорошо переносит перепады температуры. На морозе материал работает так же хорошо, как и при высоких температурах.
3. Благодаря плотной структуре материала повышается управляемость автомобилем.

Резина и полиуретан пользуются одинаковой популярностью. Водители сами выбирают, на что делать упор. С резиновыми проставками можно получить повышенный комфорт при езде, а сделать улучшенную управляемость можно лишь с полиуретаном. Но в последнем случае комфорт снижается, особенно это чувствуют пассажиры.

Приобретая деталь, лучше проконсультироваться со специалистом в магазине. Дело в том, что виброизоляторы внешне трудно отличить друг от друга — они практически схожи. А вот их внешний диаметр иногда несколько отличается, что вызовет трудности при установке.

Самодельное устройство из уголков

Удобное приспособление для монтажа сайлентблоков в гараже можно изготовить самостоятельно. Для этого нужно иметь домкрат и прочные металлические уголки, толщиной не менее 6 миллиметров. Приспособление в виде прочного прямоугольника, шириной чуть больше ширины домкрата и высотой в два раза выше домкрата с опущенным штоком, сваривается из стальных уголков. Ширина основания выбирается минимальной для прочности конструкции.

Главное, чтобы домкрат и ремонтируемый узел с наставками помещались внутри конструкции. Желательно предусмотреть возможность жесткого закрепления устройства в гараже. Его можно прикреплять к полу, верстаку или стене. Для этого нужно предусмотреть отверстия или болты.

Если коробка ворот сделана из толстого металла, то небольшая конструкция в виде прочного угла, закрепляющаяся в нижнем углу ворот, обеспечит жесткий упор для наставки. Изготовить конструкцию можно из швеллера. Чтобы не держать наставку руками, ее можно закрепить в верхнем положении с помощью подручных средств. Поднимая домкратом шарнир, запрессовываем резинометаллическое изделие. Для удобства нужно воспользоваться помощником.

Когда необходима замена

Под воздействием нагрузок резиновая масса, находящаяся между металлическими кольцами, теряет эластичность и разрушается. По мере появления трещин происходит проворачивание втулок, шарнир перестает удерживать рычаг в заданном положении и гасить вибрации. Из-за поломки элемента нарушается работа подвески и ухудшается поведение автомобиля при движении на прямой или в поворотах.

Признаки неисправности

Основные признаки повреждения элементов:

• нарушение курсовой устойчивости;
• неравномерный износ покрышек;
• ухудшение поведения автомобиля при использовании тормозной системы;
• появление вибраций на кузове автомобиля при движении;
• разрывы на резиновой втулке шарнира;
• появление посторонних звуков (скрипов) при движении машины;
• увеличение крена кузова при поворотах;
• люфт соединений рычагов.

Замена задних сайлентблоков Рено Дастер 4х4

Для замены изношенных шарниров у данной модификации снимаются все рычаги. Для выполнения работ нужно установить машину на смотровую яму или эстакаду. После ослабления креплений колеса, со стороны которого проводится замена, необходимо вывесить Дастер.

Чтобы снять задний поперечный рычаг:

Алгоритм демонтажа переднего поперечного рычага:

Для демонтажа продольного рычага, следуйте инструкциям ниже:

Переходим к замене сайлентблоков.

Меняем резинометаллические шарниры

Для демонтажа задних сайлентблоков Рено Дастер 4х4 понадобится пресс.

В крайнем случае, можно использовать молоток и оправки.

При извлечении шарнира с помощью пресса увеличивайте давление постепенно. Это позволит не нарушить целостность обоймы и извлечь деталь без перекосов. После извлечения резинометаллической втулки зачистите посадочную обойму от следов коррозии, уберите задиры и заусенцы.

Алгоритм установки нового шарнира:

• Нанесите смазку на место, куда будет установлен сайлентблок, и на саму втулку.
• Рычаг зафиксируйте на прессе, на подставке.
• Конусная оправка устанавливается на посадочном месте шарнира.
• Вставляем сайлент в конусную оправку и накидываем на его внутреннюю часть оправку.
• Запрессовываем деталь. Следите, чтобы втулка была установлена без перекосов, а ее поверхность равномерно была распределена в обойме.
• Убедитесь, что шарнир установлен с соблюдением симметрии, а его бурты плотно прилегают к стенкам обоймы.

Как изготовить съемник для замены сайлентблока заднего рычага подвески

Прежде всего подберите подходящий чертеж и изображения агрегата, на которые можно ориентироваться. Он состоит из болтов и металлических деталей определенного размера. Универсальный вариант — гидравлический (он поможет при снятии и запрессовке). На изготовление “домашнего” аппарата уйдет примерно два часа. Для процедуры понадобятся:

• отрезок металлической трубы (необходим диаметр немного больше выбранного сайлентблока);
• набор отверток и ключей;
• длинный болт с хорошей резьбой;
• стальные шайбы;
• спецодежда и перчатки.

Сначала изучите устройство подвески (не забывайте про инструкцию производителя). С одной стороны трубы вставьте старое устройство, с другой — новое. Необходимо “выдавить” один механизм  вторым. Исправный механизм направьте точно в посадочное место и закрутите в центре болт. Если возникают трудности, немного постучите молотком по деталям — дело должно пойти легче (будьте осторожны — лучше надеть перчатки). Если планируете сохранить изношенную деталь, подставьте лоток (иначе есть риск загрязнения). Создавая приспособление для съема, учитывайте размер и структуру узла вашей машины.
